A1 mini Combo pakkeguide

Pakketips

Korrekt emballering er den mest effektive måde at undgå transportskader på, da det sikrer dine varer og minimerer unødvendige økonomiske tab.

For at sikre at dit udstyr forbliver beskyttet under transporten, beder vi dig venligst om at:

• Kontrollere at alle skruer er spændt, så de indvendige komponenter sidder fast.
• Kontrollere at al stødabsorberende skum sidder korrekt, så udstyret er fuldt beskyttet.

Videoguide

Betjeningsguide

Sluk printeren

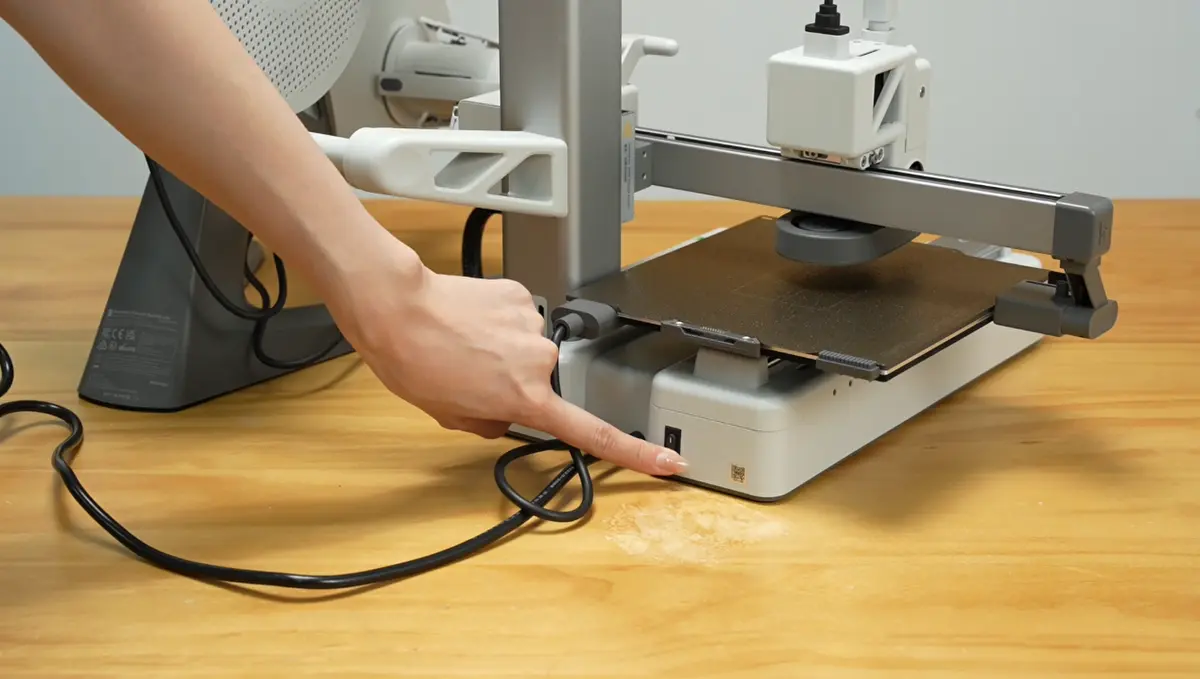

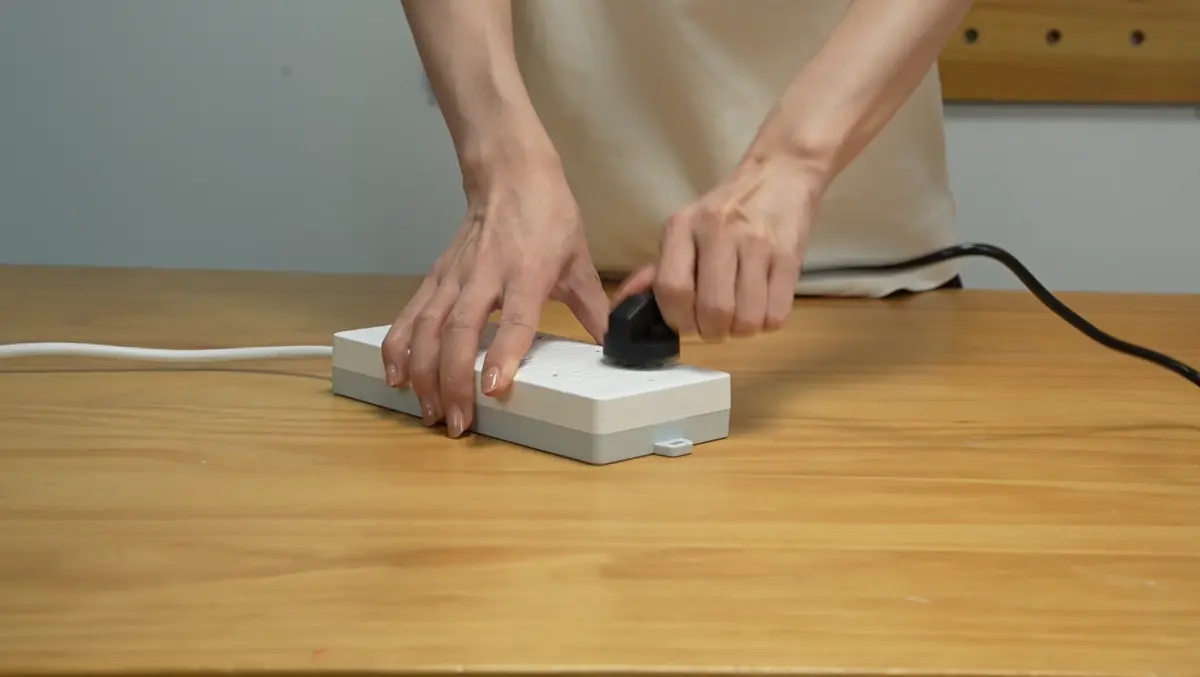

Sluk printeren og tag strømkablet ud.

Fjern spolen og PTFE-slangen

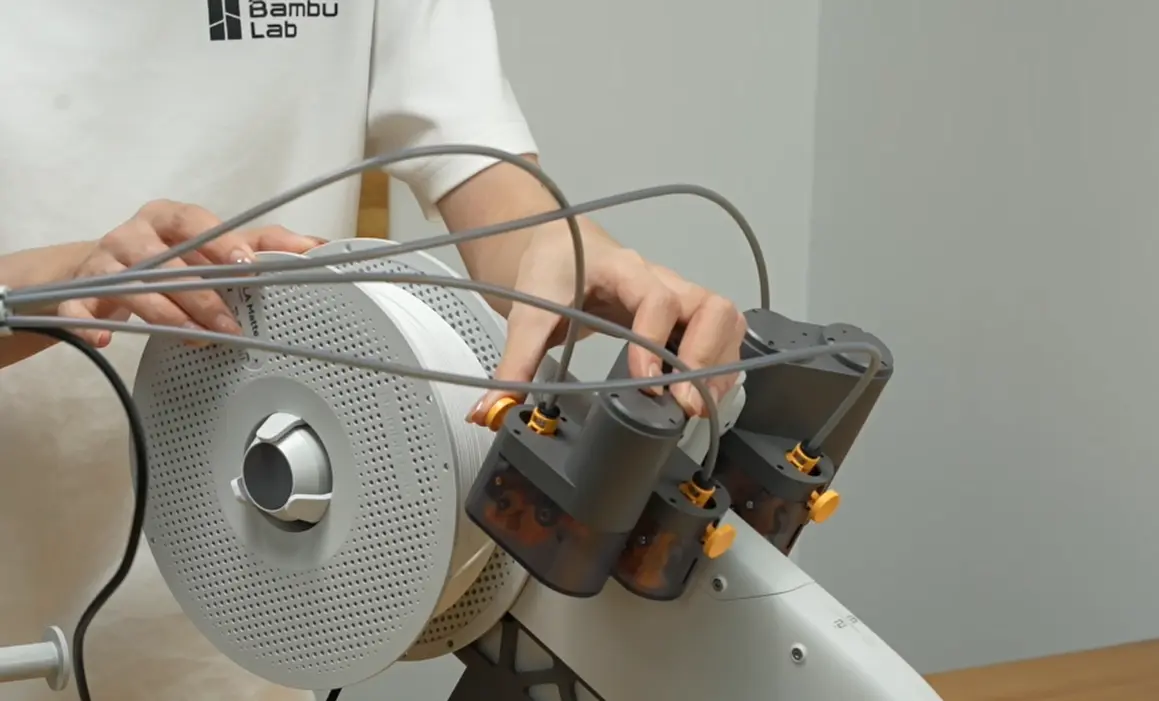

Trin 1. Tag filamentet ud af AMS Lite.

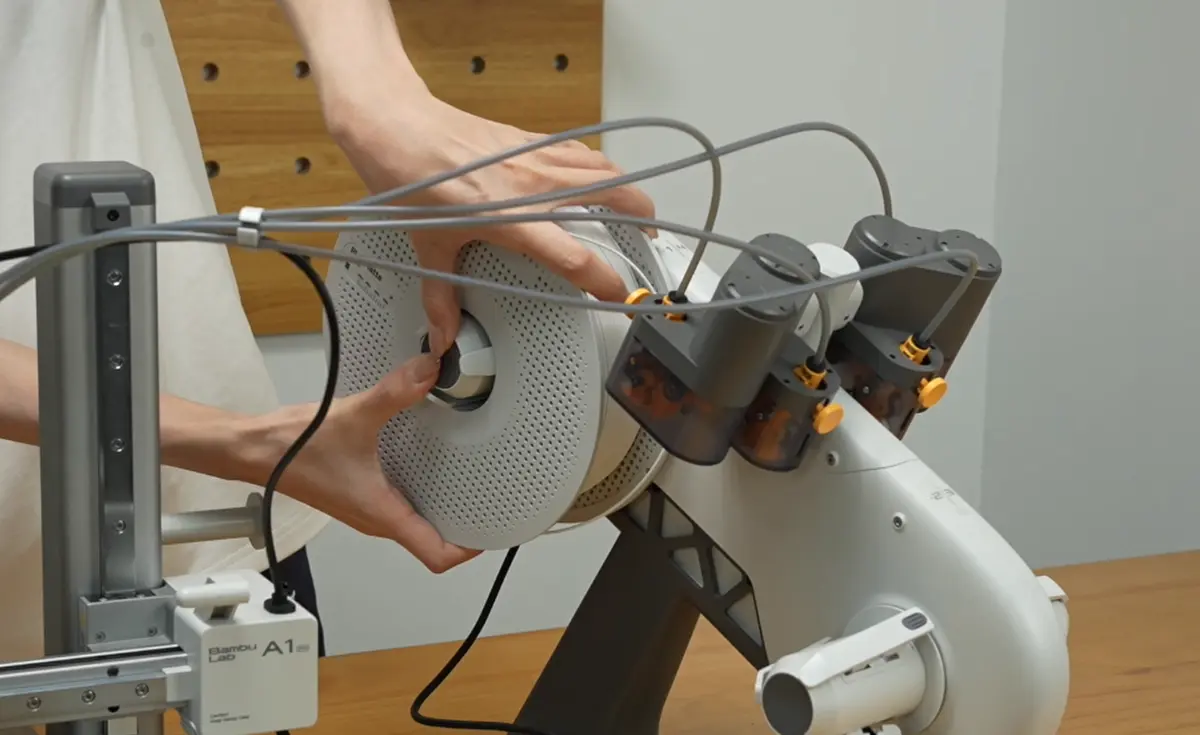

Trin 2. Tag spolen af den roterende spoleholder.

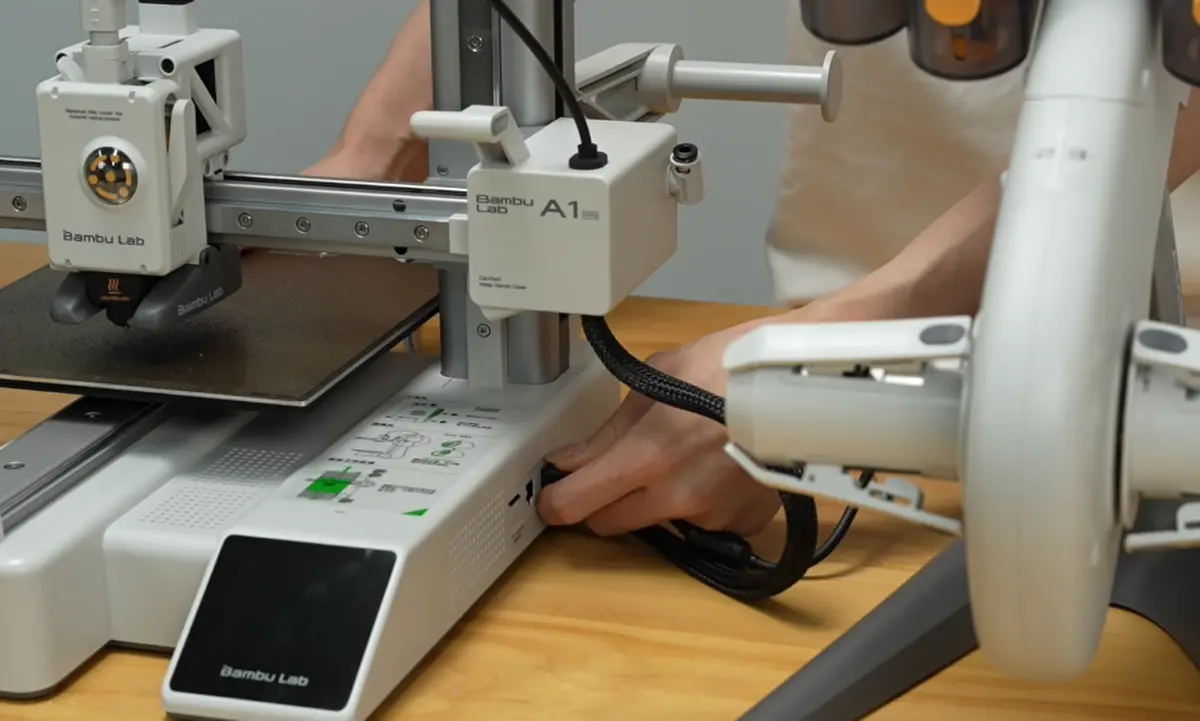

Trin 3. Frakobl 4-pin-kablet.

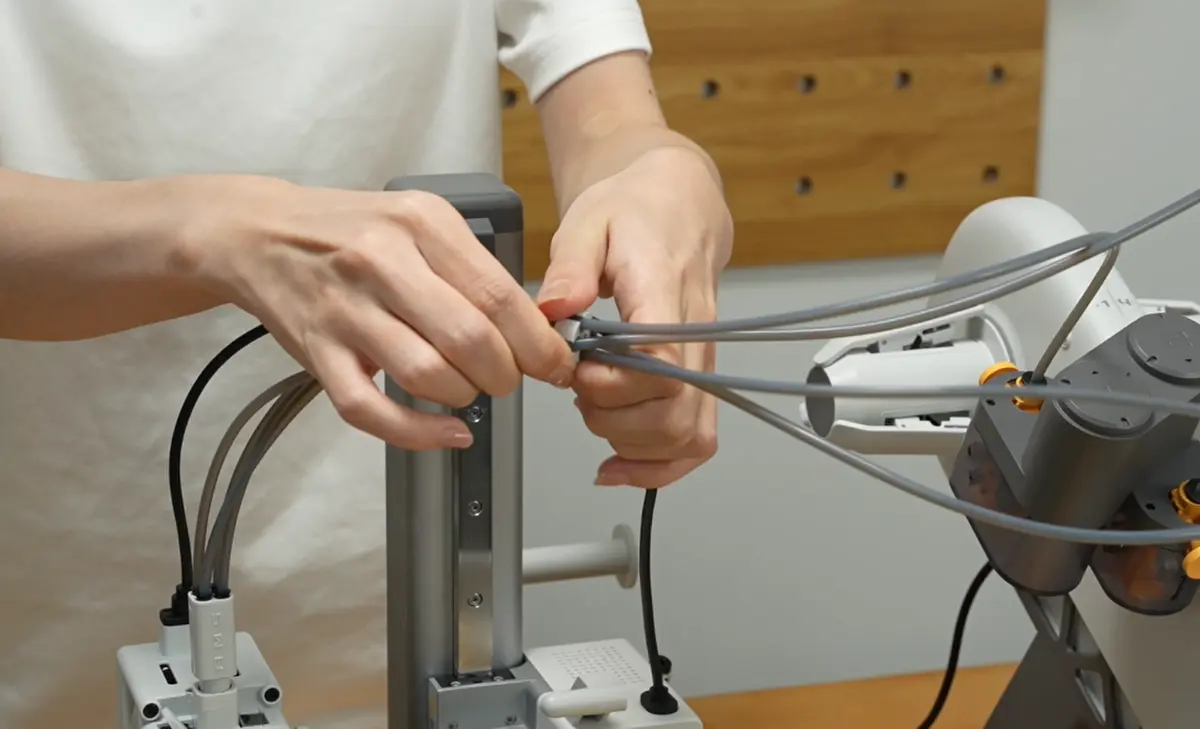

Trin 4. Fjern kabelsamleren.

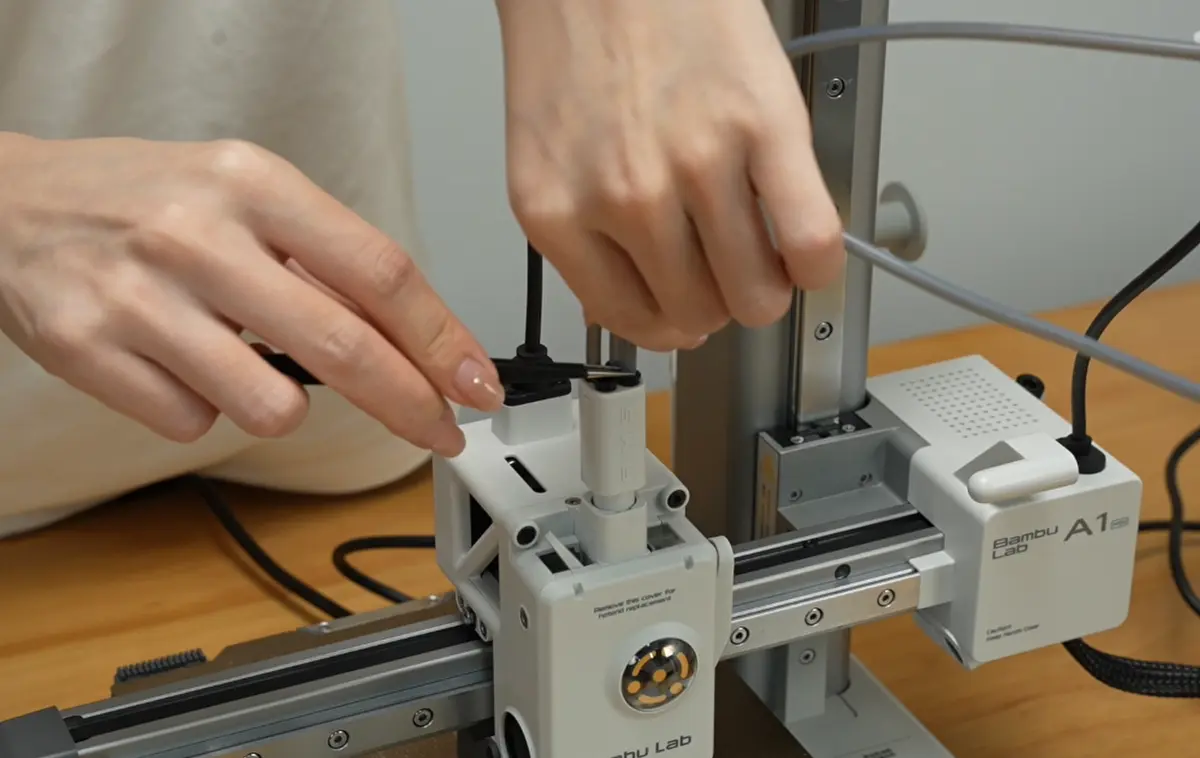

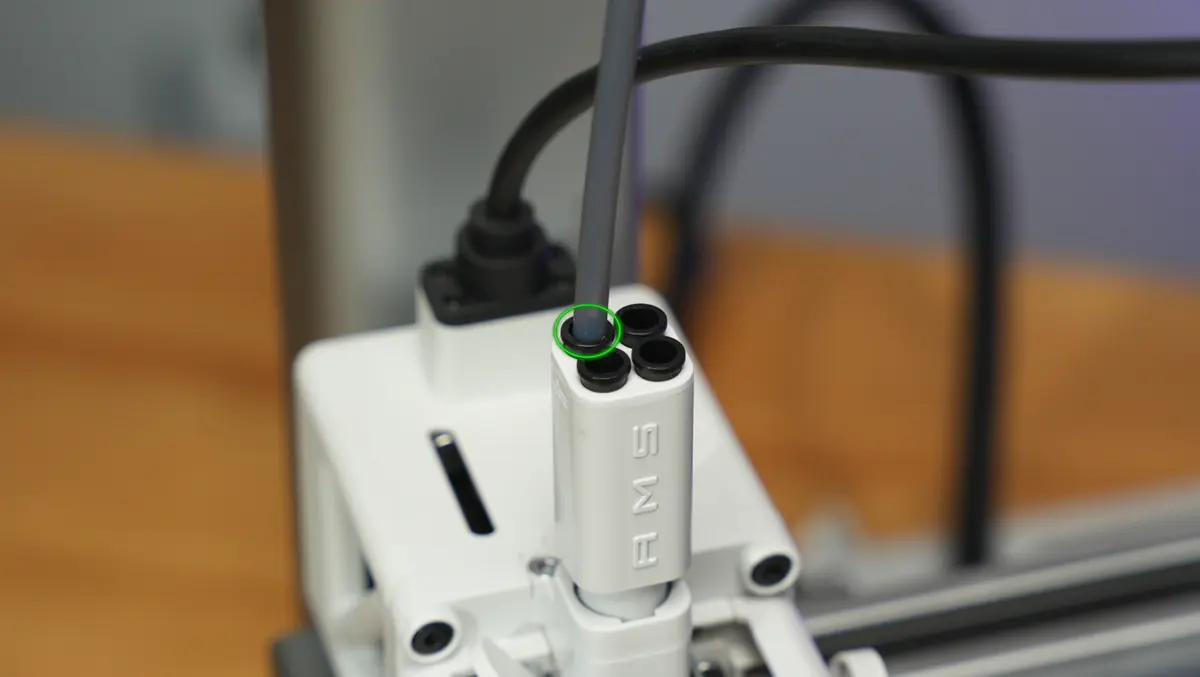

Trin 5. Tryk på filamentindgangens stik på printhovedet (med en pincet) for at frakoble de 4 PTFE-slanger.

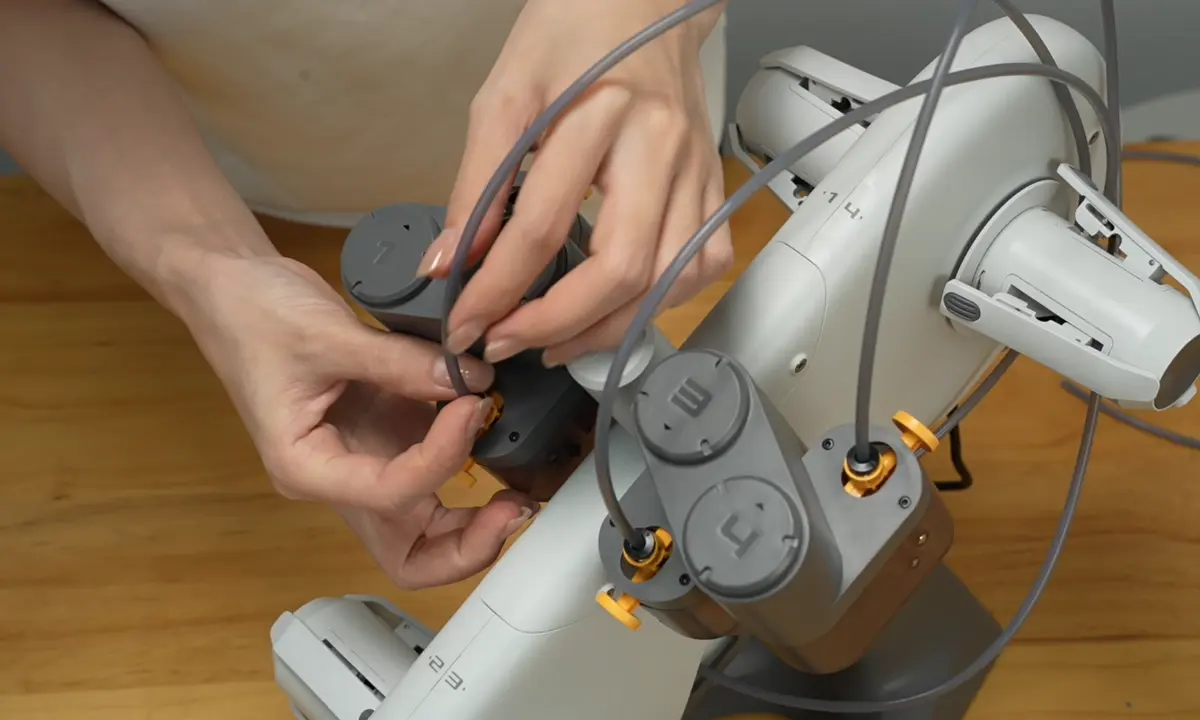

Trin 6. Tryk på filamentstikket i AMS Lite for at frakoble de 4 PTFE-slanger.

Fjern AMS Lite

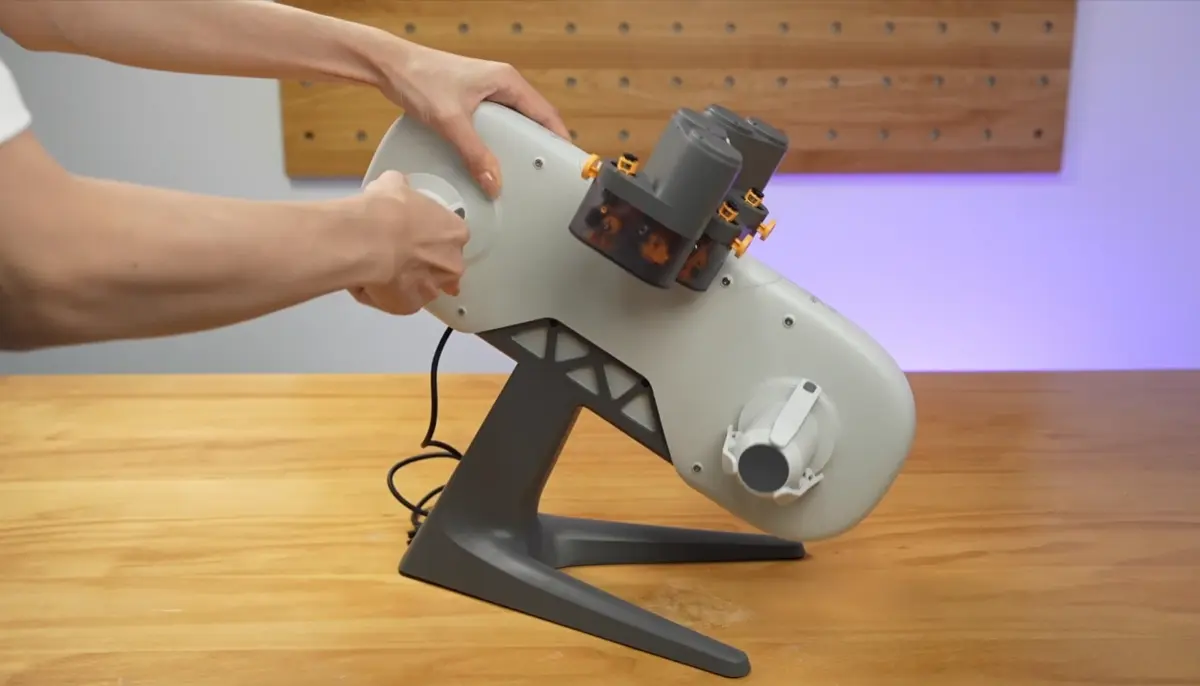

Trin 1. Træk de 4 roterende spoleholdere ud.

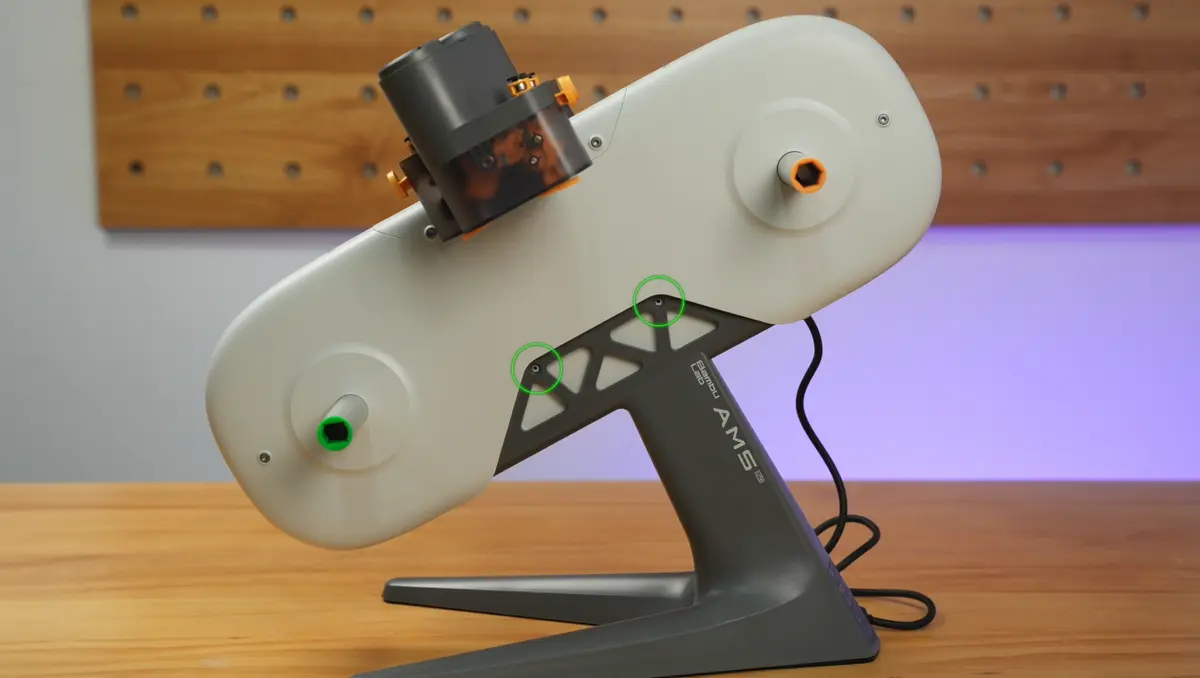

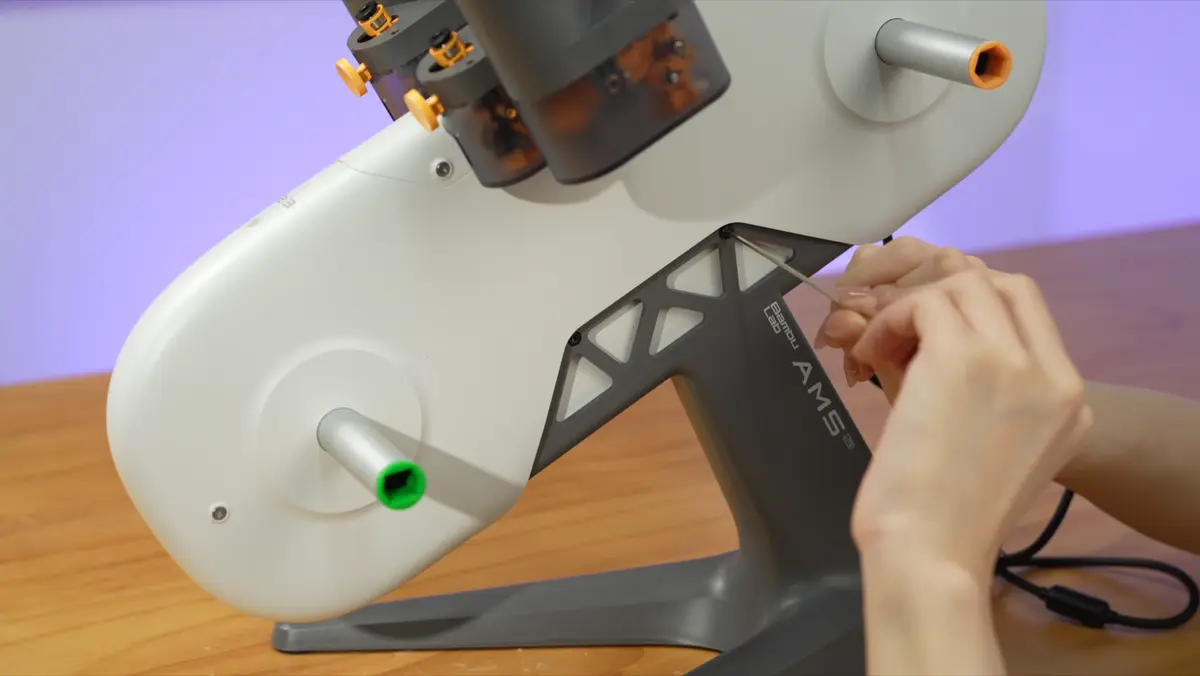

Trin 2. Fjern de 4 skruer, der forbinder AMS Lite-kroppen med standeren.

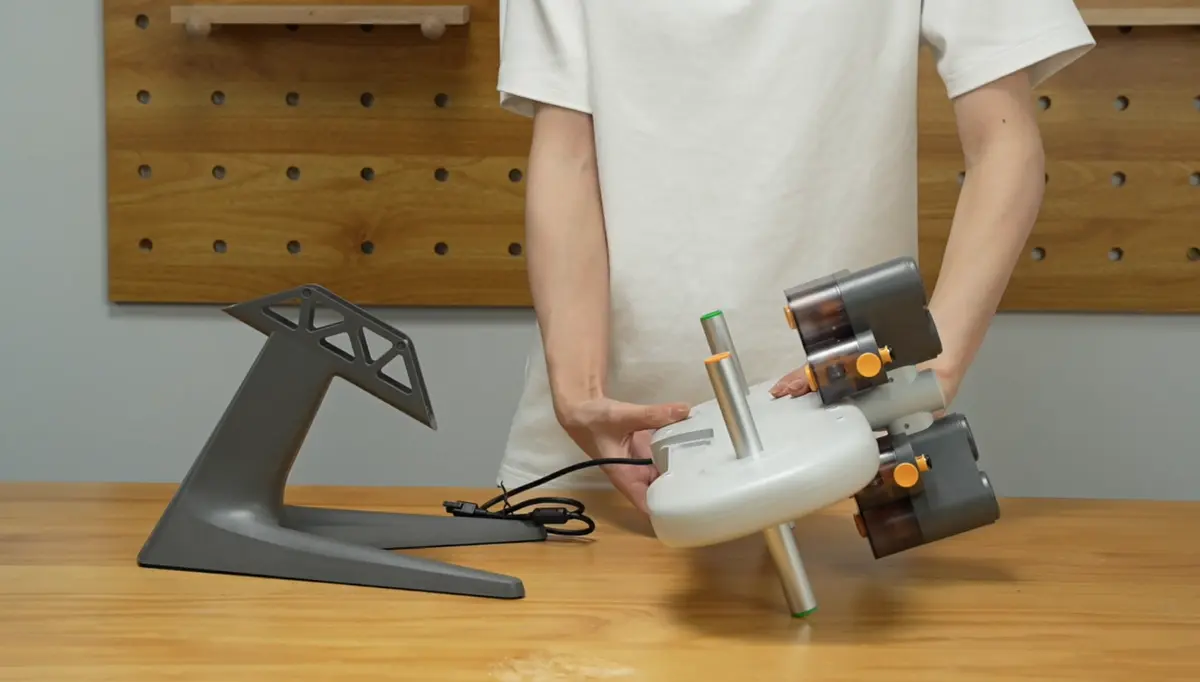

Trin 3. Fjern AMS Lite-kroppen.

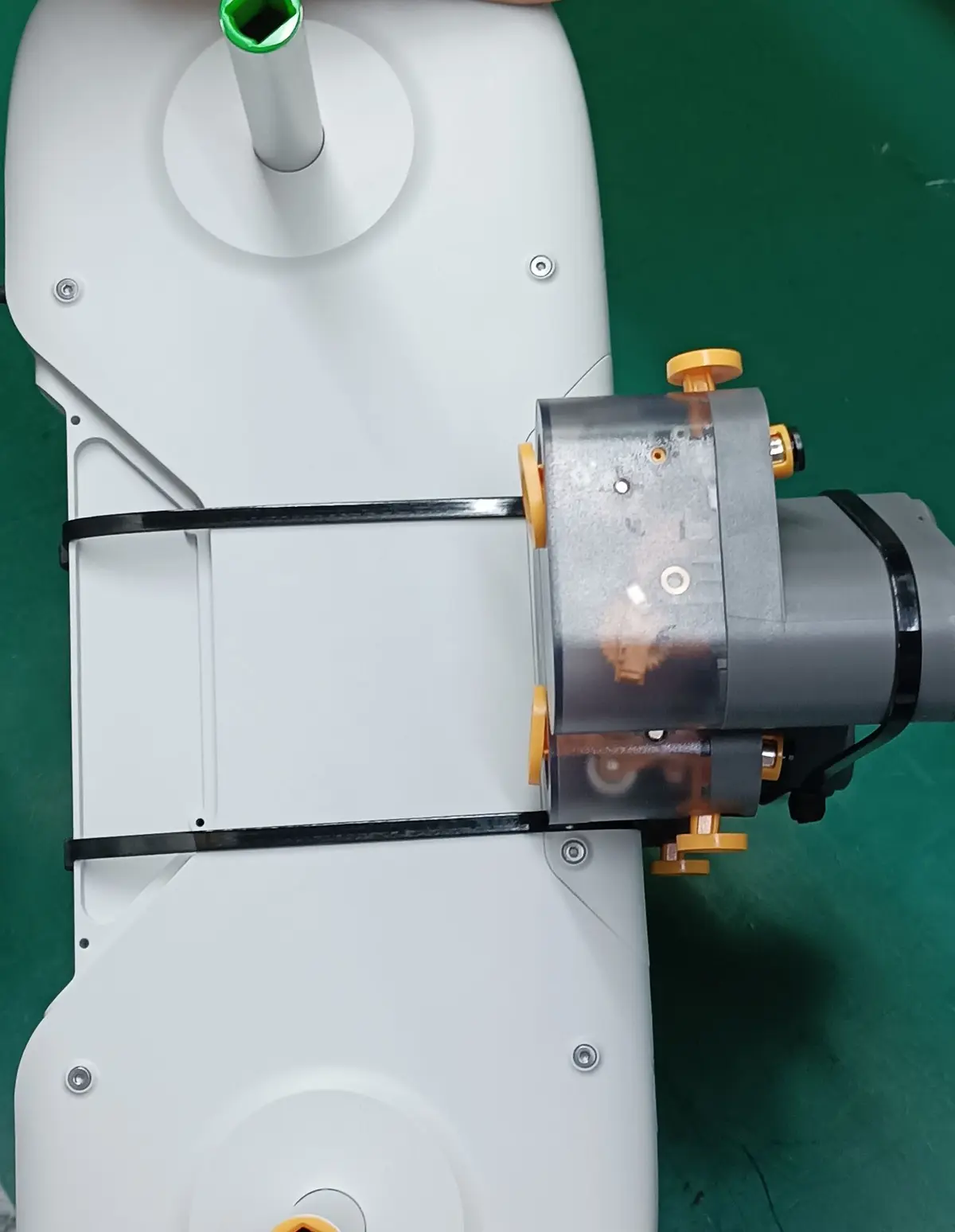

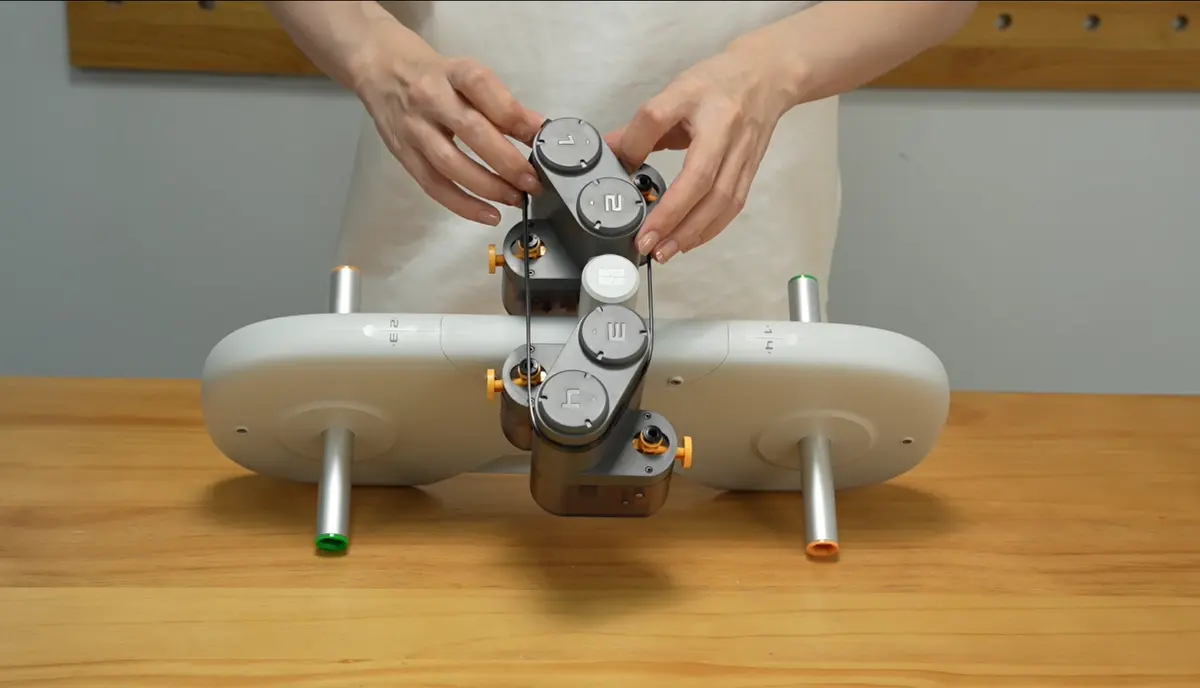

Trin 4. Fastgør fremføringsenheden med strips.

Bemærk: På nogle versioner kan der være 3 strips her.

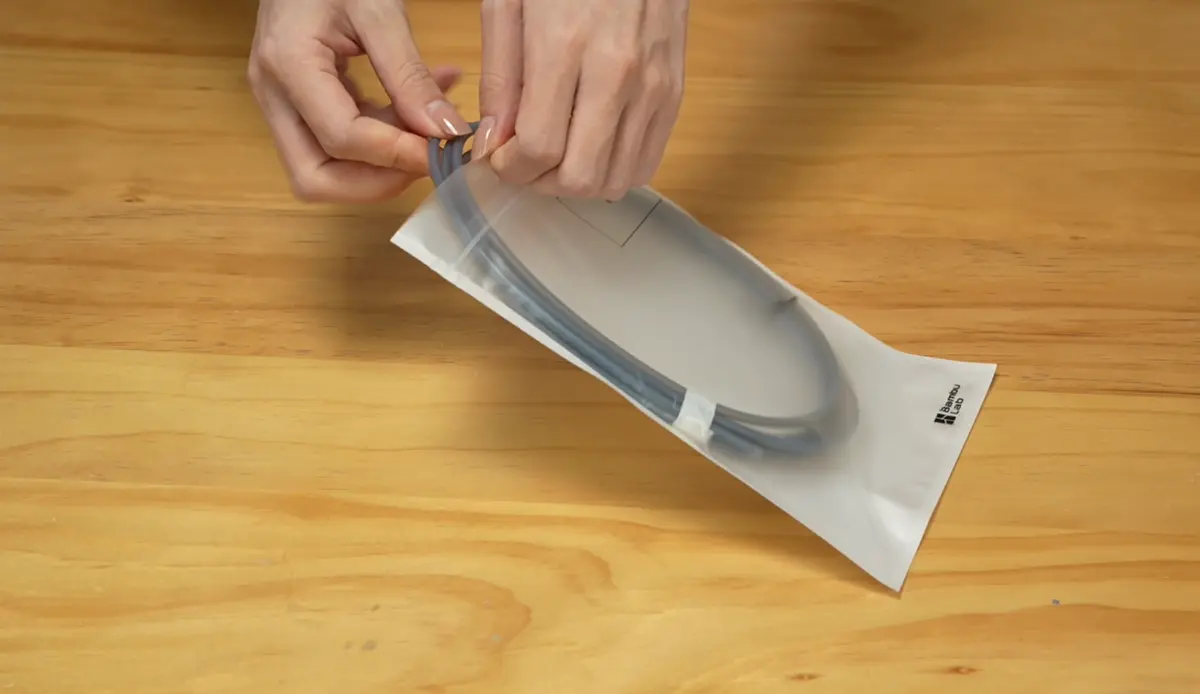

Trin 5. Sæt PTFE-slangen tilbage.

Fjern spoleholderen og afstrygeren

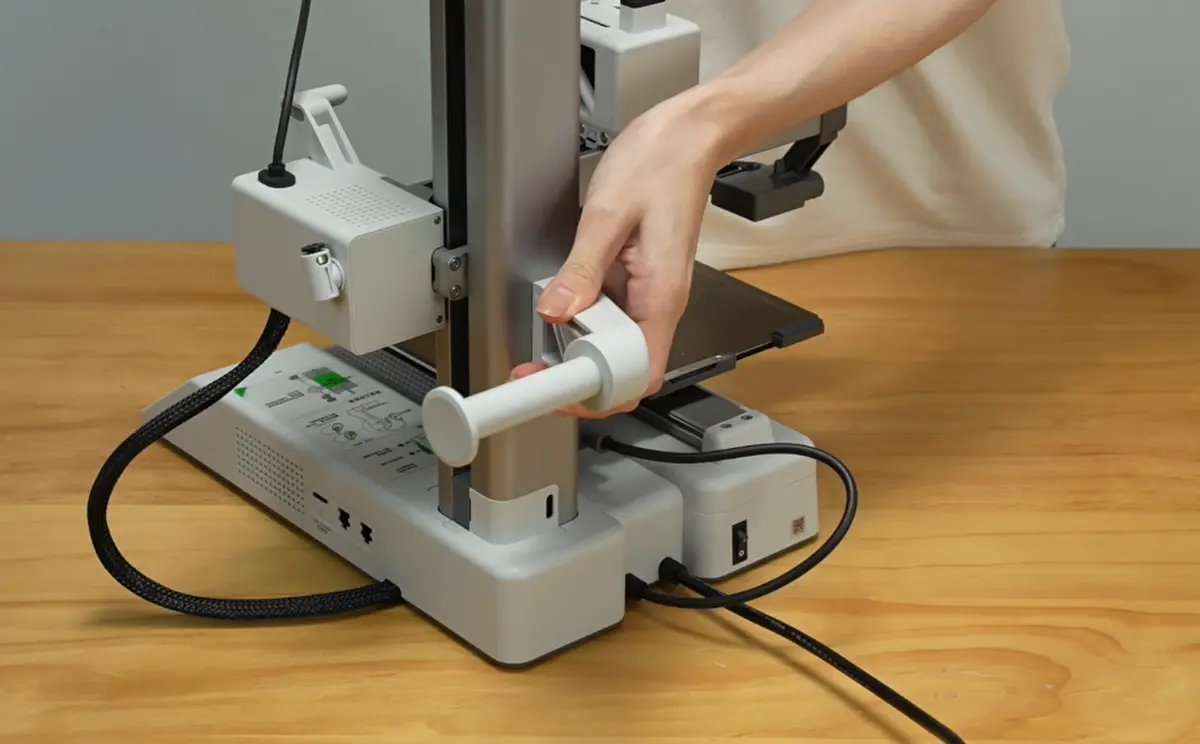

Trin 1. Skub spoleholderen opad for at tage den af.

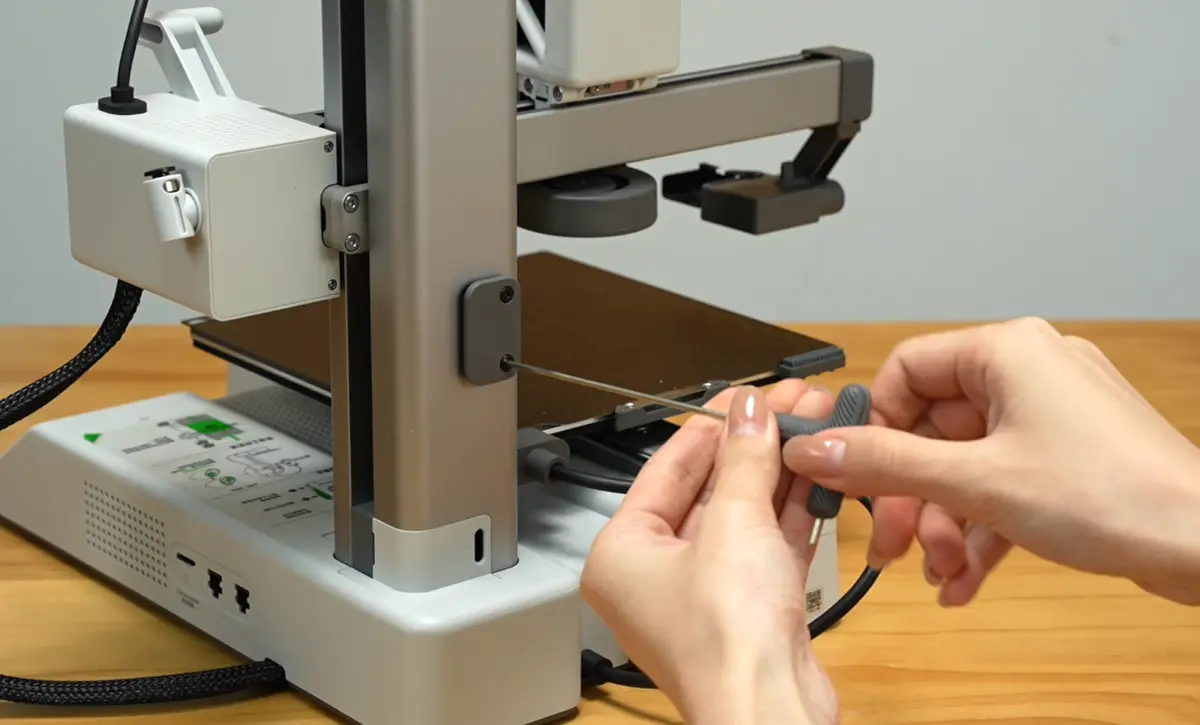

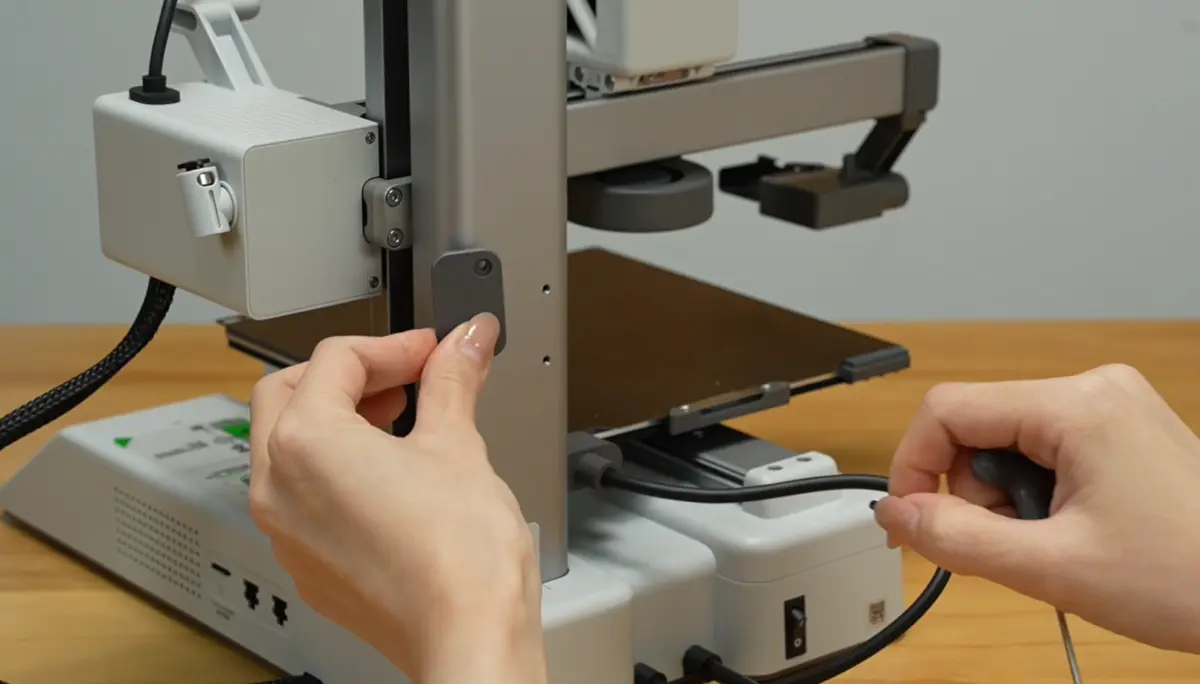

Trin 2. Fjern de 2 skruer for at tage spoleholderens beslag af.

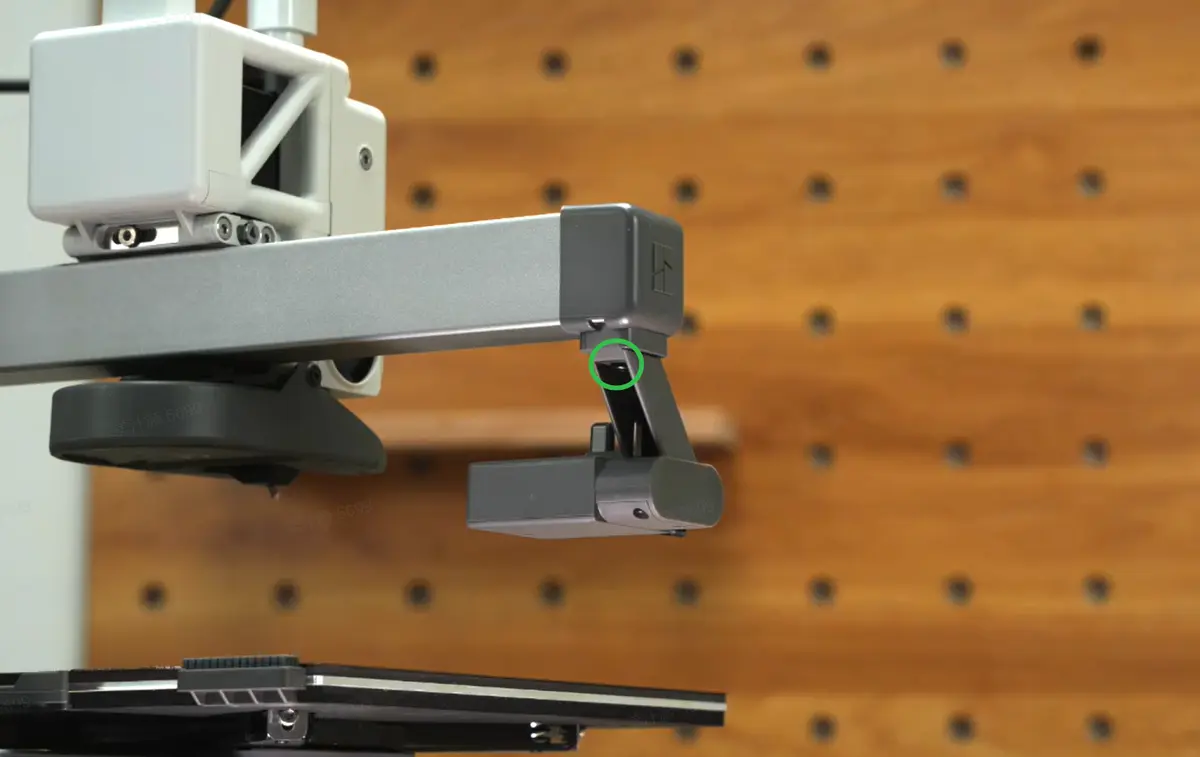

Trin 3. Fjern skruen under afstrygeren.

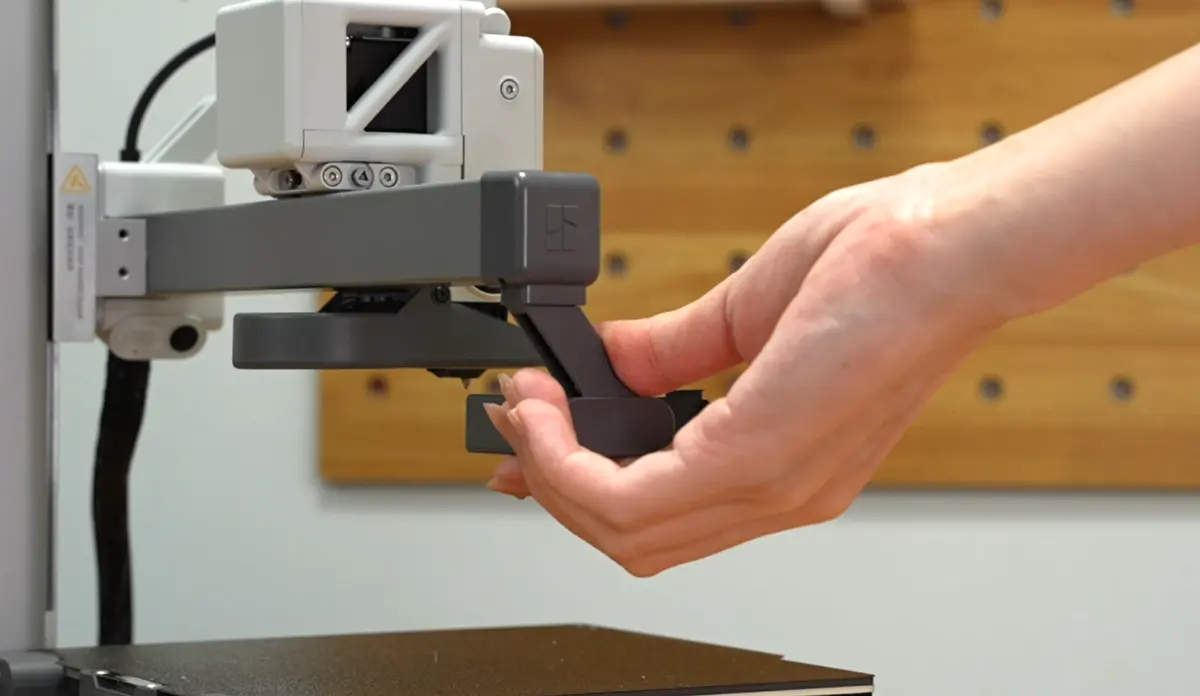

Trin 4. Skub afstrygeren til side.

Fastgør printhoved, X-akse, varmeplade og Z-akse

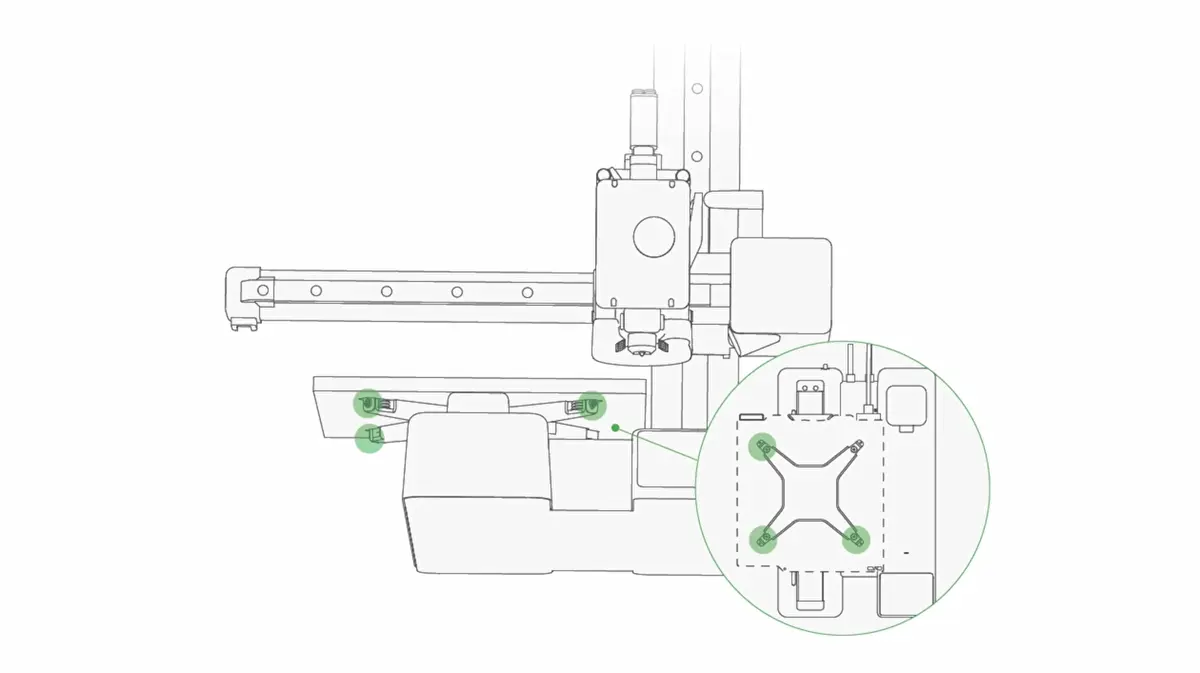

Trin 1. Løsn varmepladens skruer to omgange.

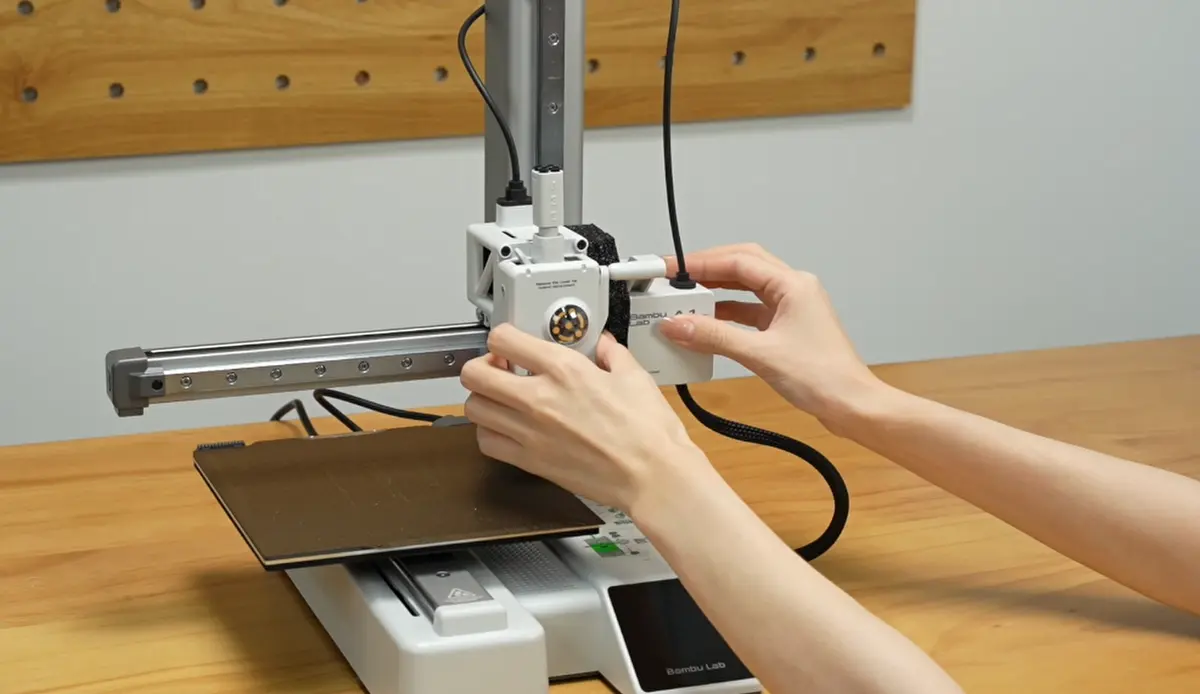

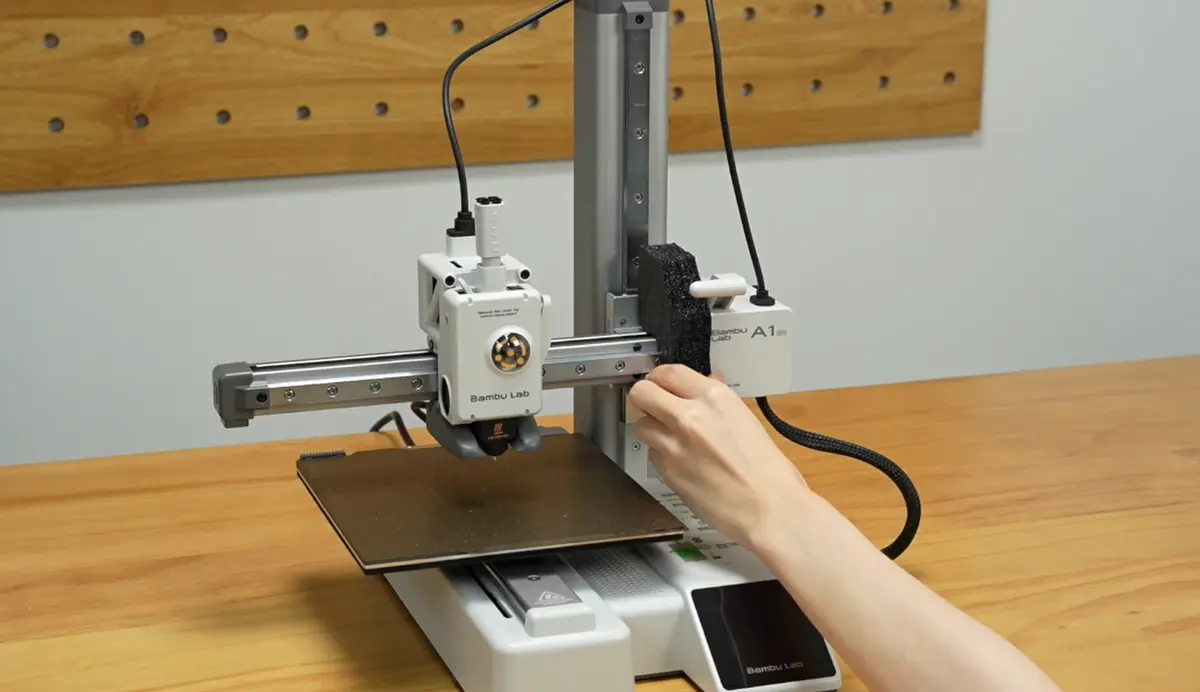

Trin 2. Placér skum i enden, og flyt printhovedet tæt hen til det.

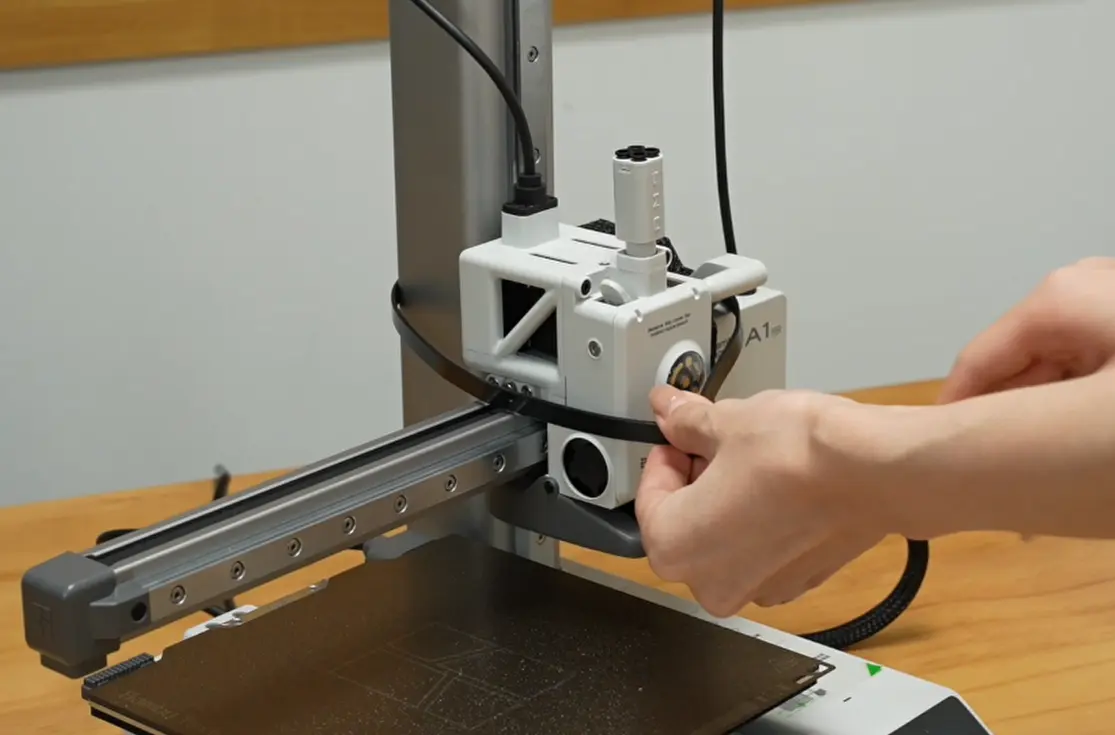

Trin 3. Fastgør printhovedet med en strip.

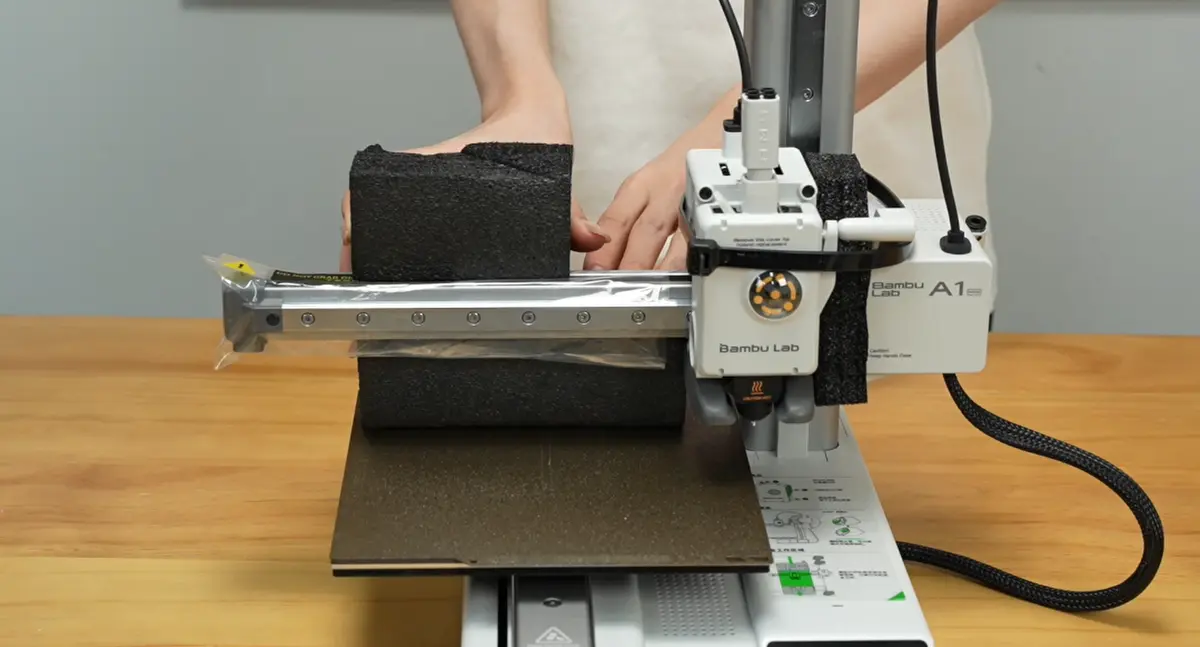

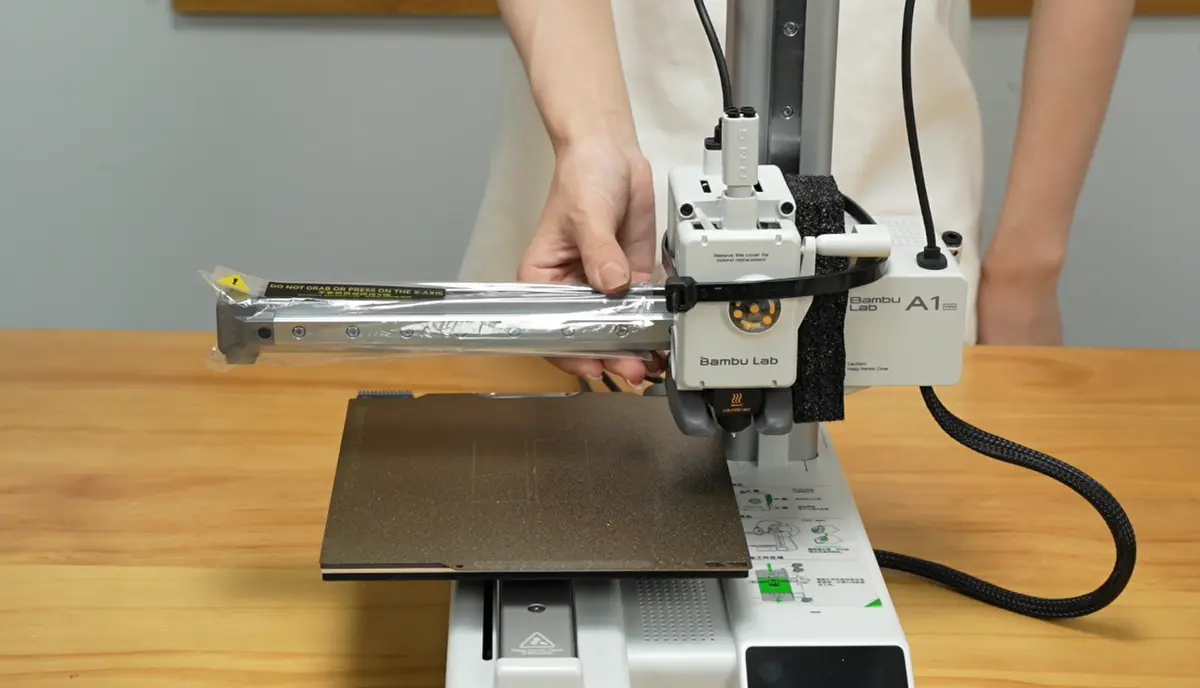

Trin 4. Sæt X-aksens beskyttelsesdæksel på, og læg skummet tilbage.

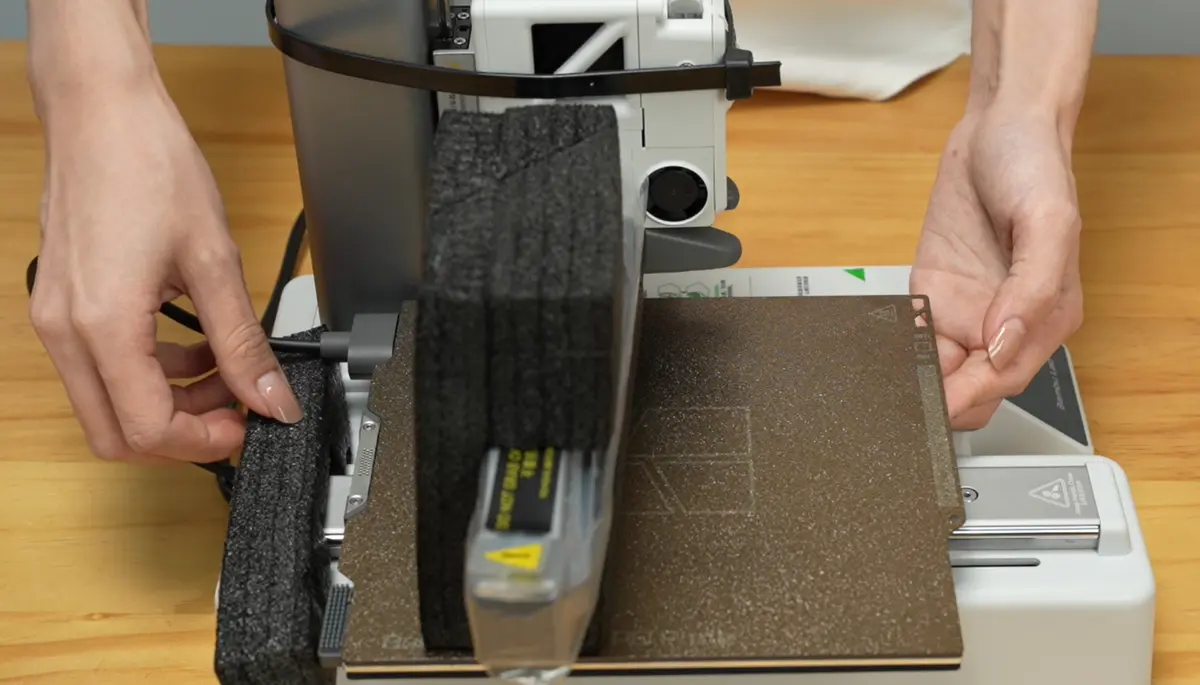

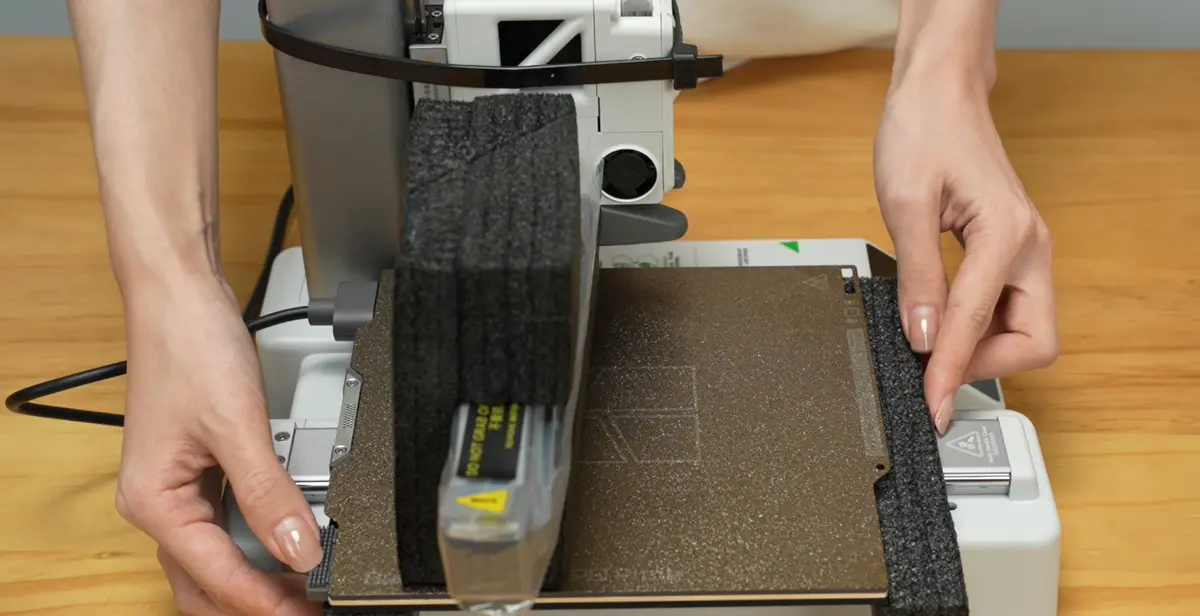

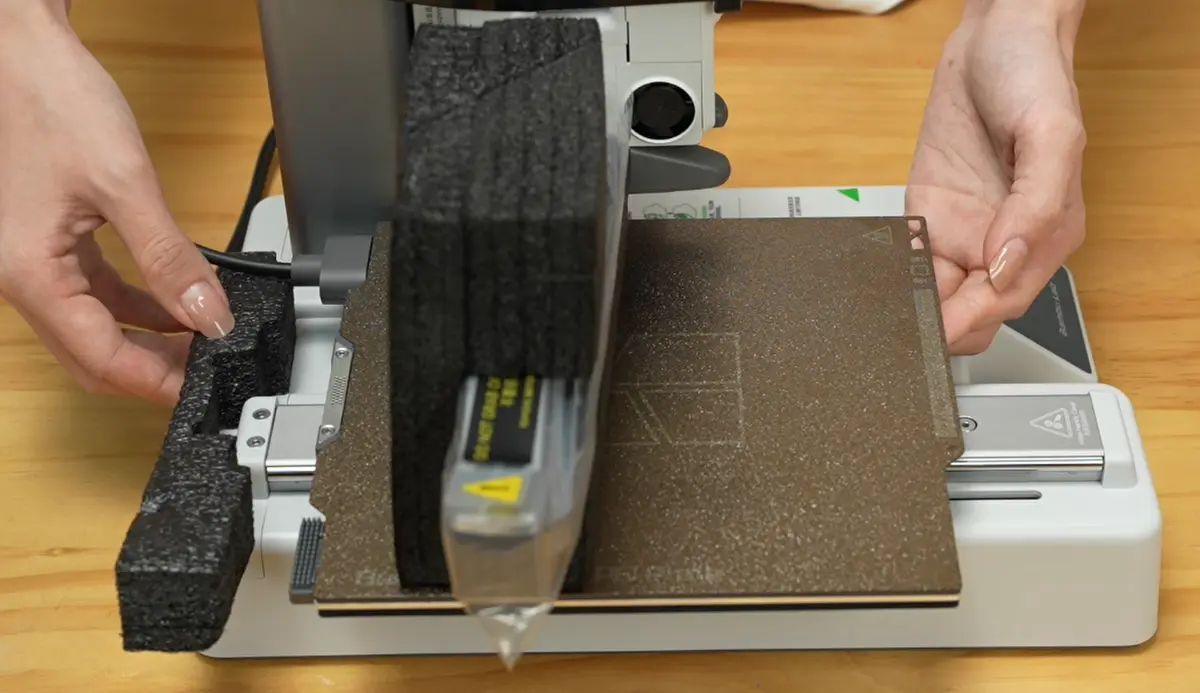

Trin 5. Placér 2 stykker skum under varmepladen.

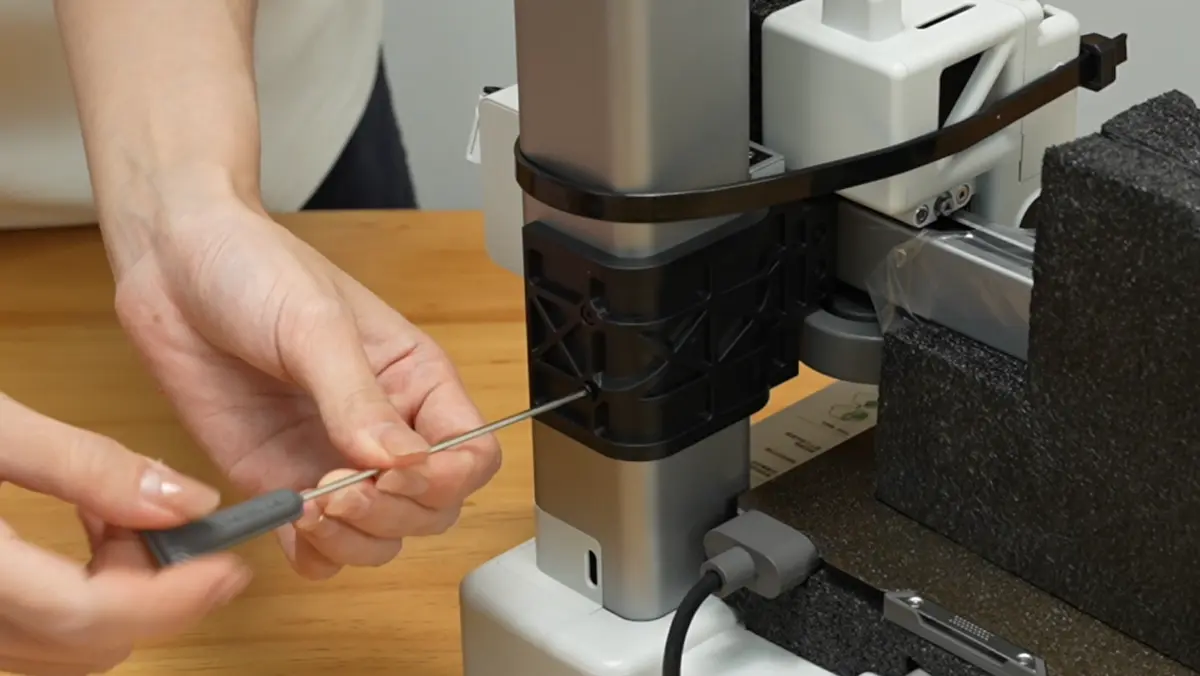

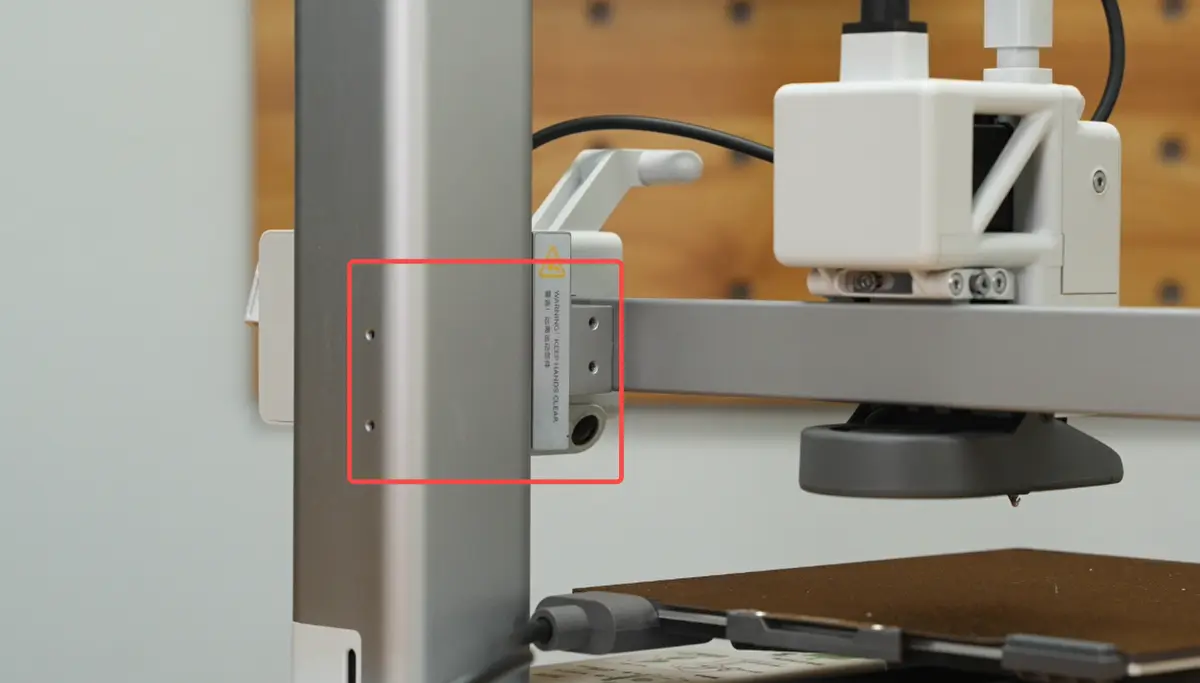

Trin 6. Ret Z-aksens begrænser ind med skruehullerne, og montér de 4 skruer.

Læg tilbehøret tilbage

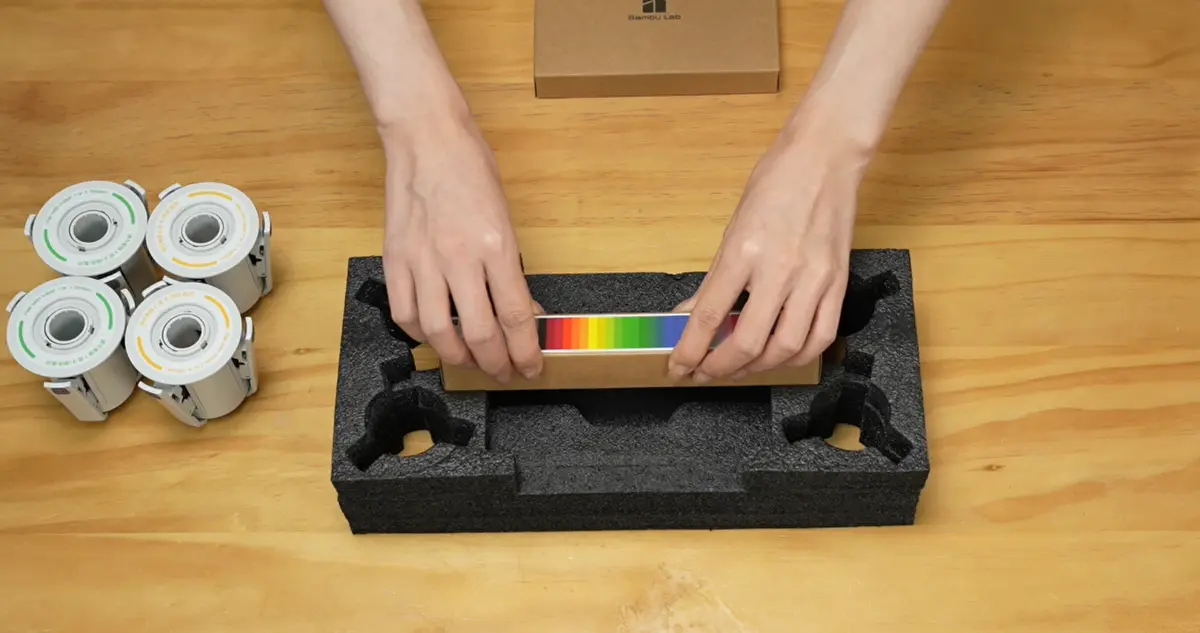

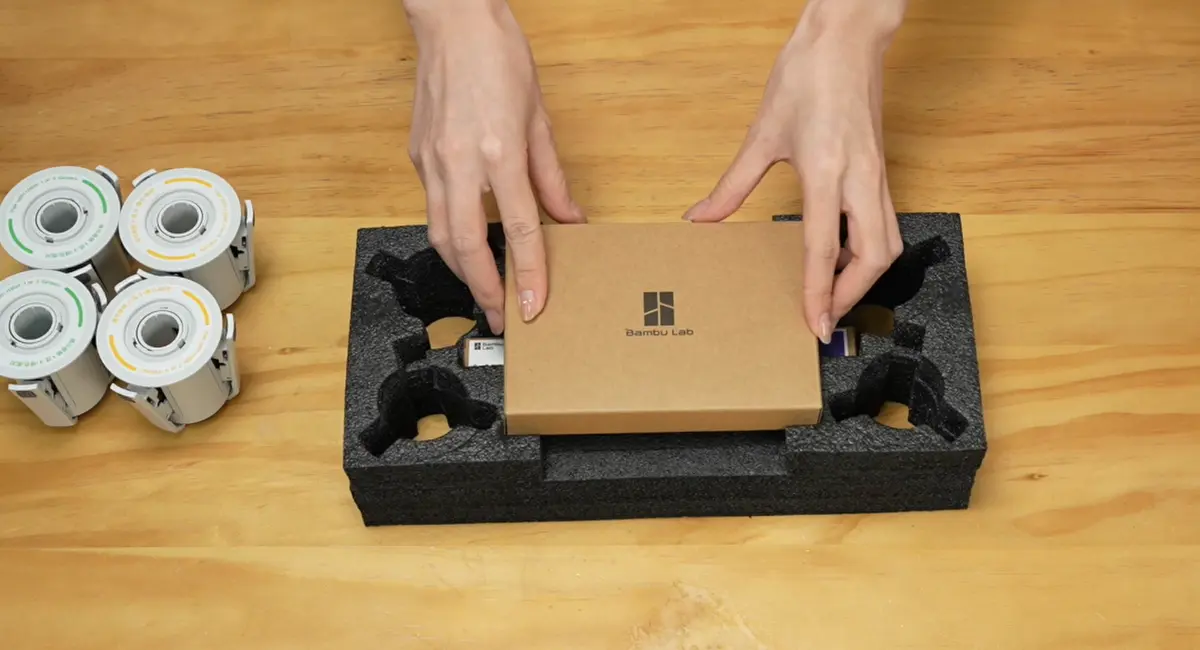

Trin 1. Læg tilbehørsæsken ned i skumkassen.

Filamentprøver er ikke længere inkluderet i den nyeste emballage til A1-serien.

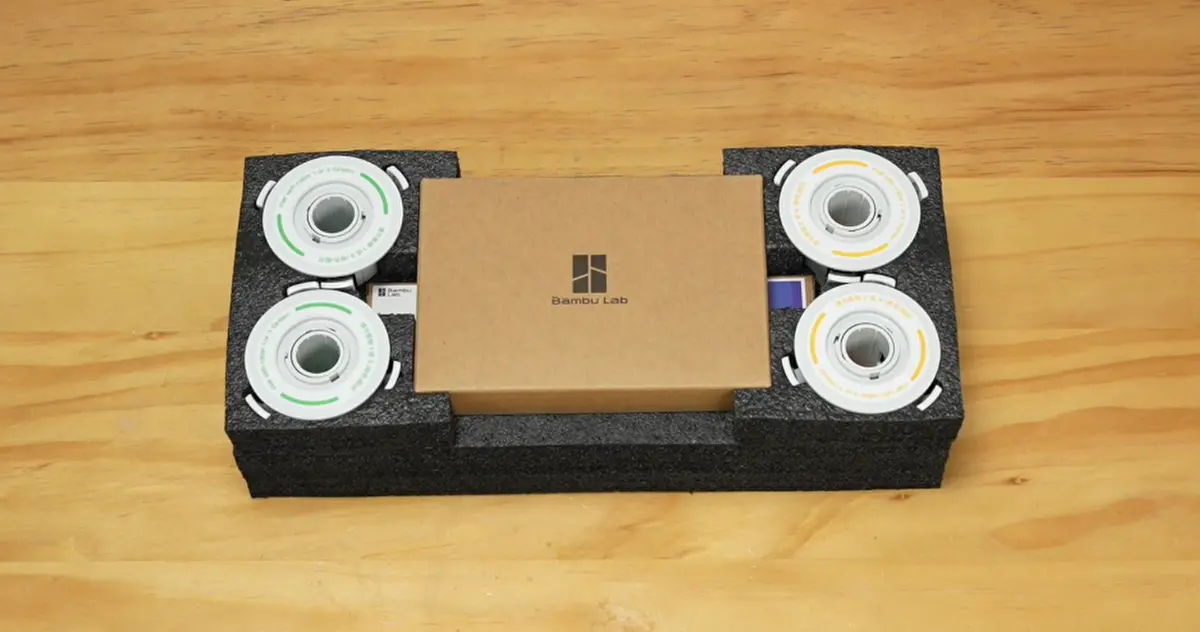

Trin 2. Sæt de roterende spoleholdere tilbage.

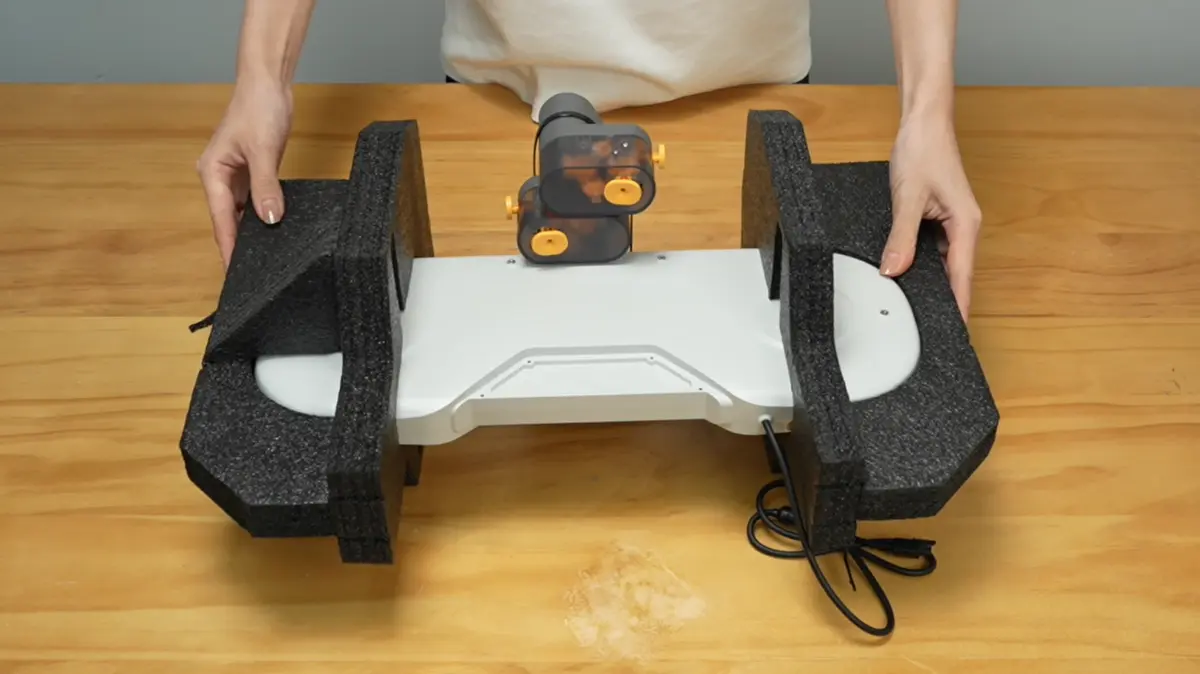

Trin 3. Placér skummet til AMS Lite-kroppen.

Bemærk: På nogle versioner kan der være 3 strips her.

Selve pakningen

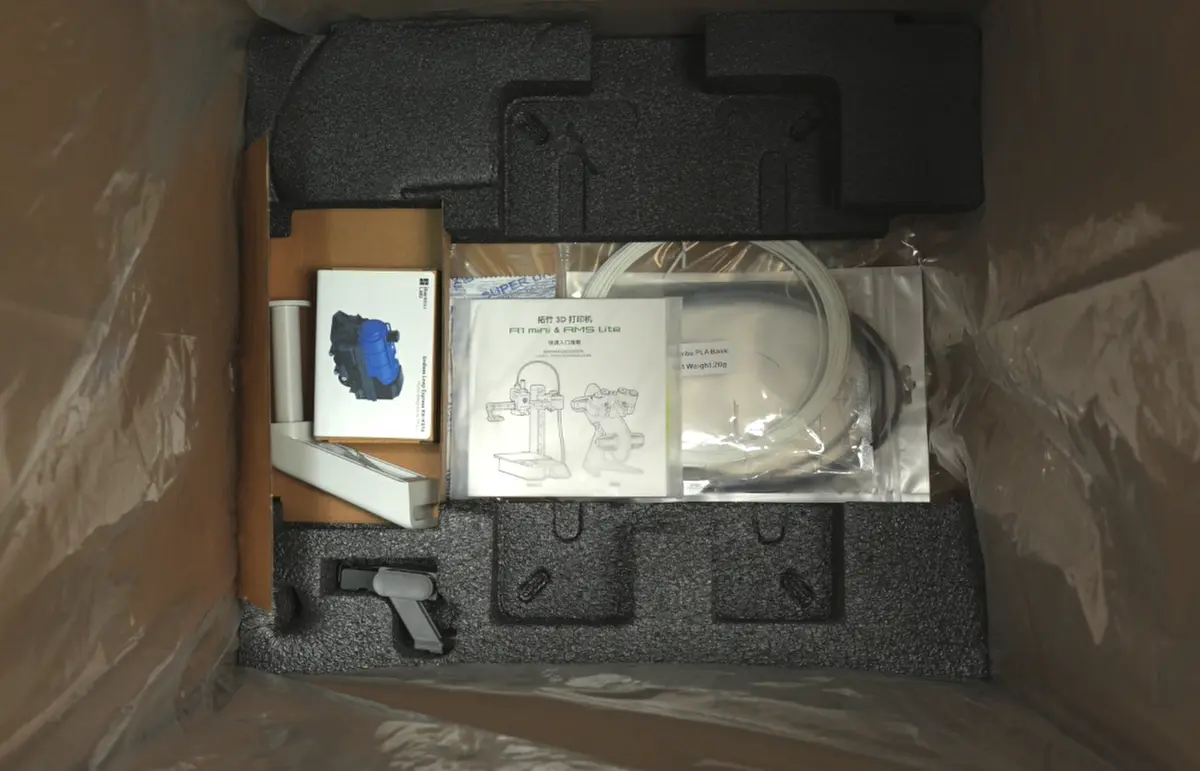

Trin 1. Placér noget tilbehør som PTFE-slanger og vejledning i bunden af kassen.

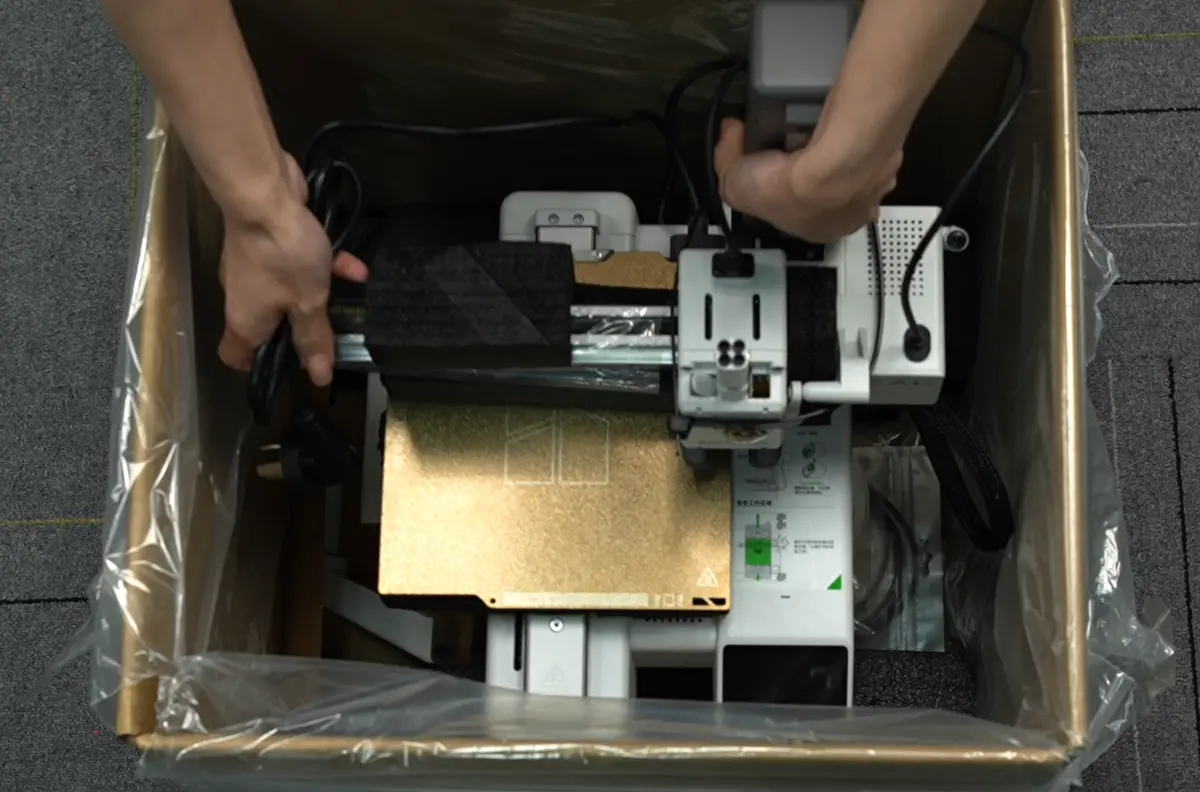

Trin 2. Sæt printeren tilbage i kassen.

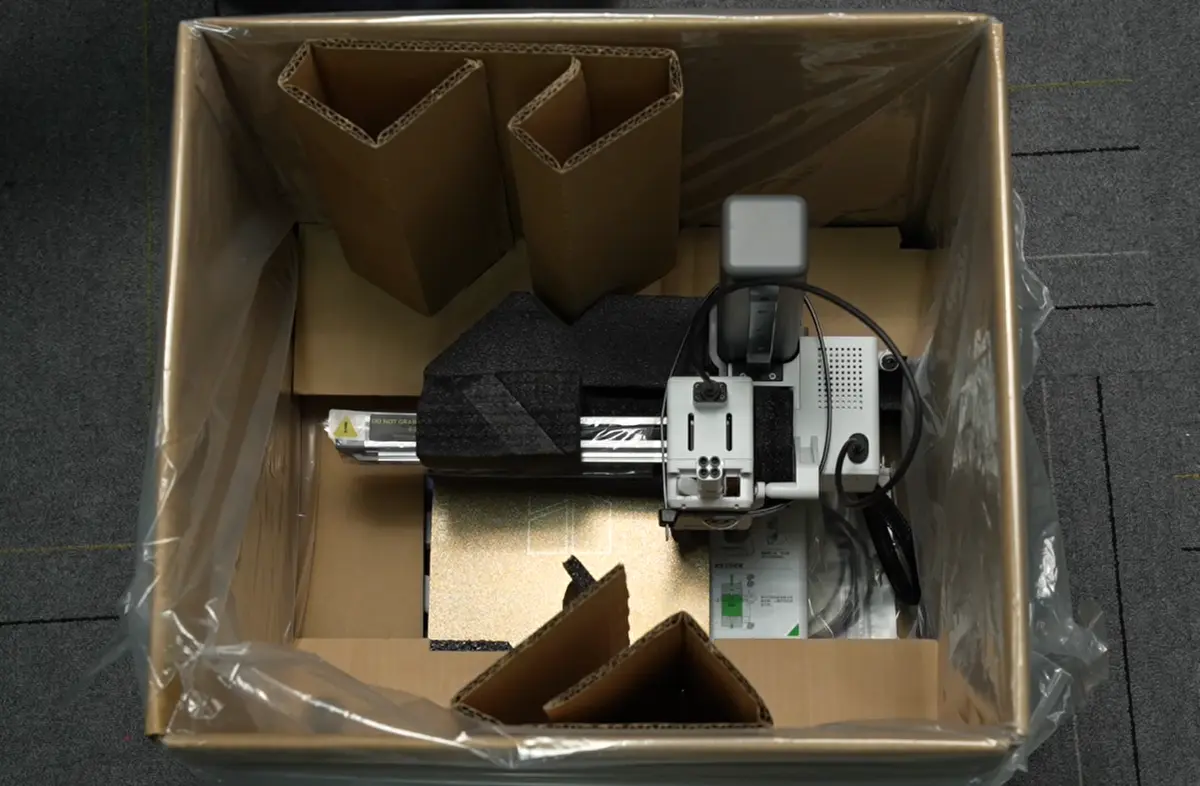

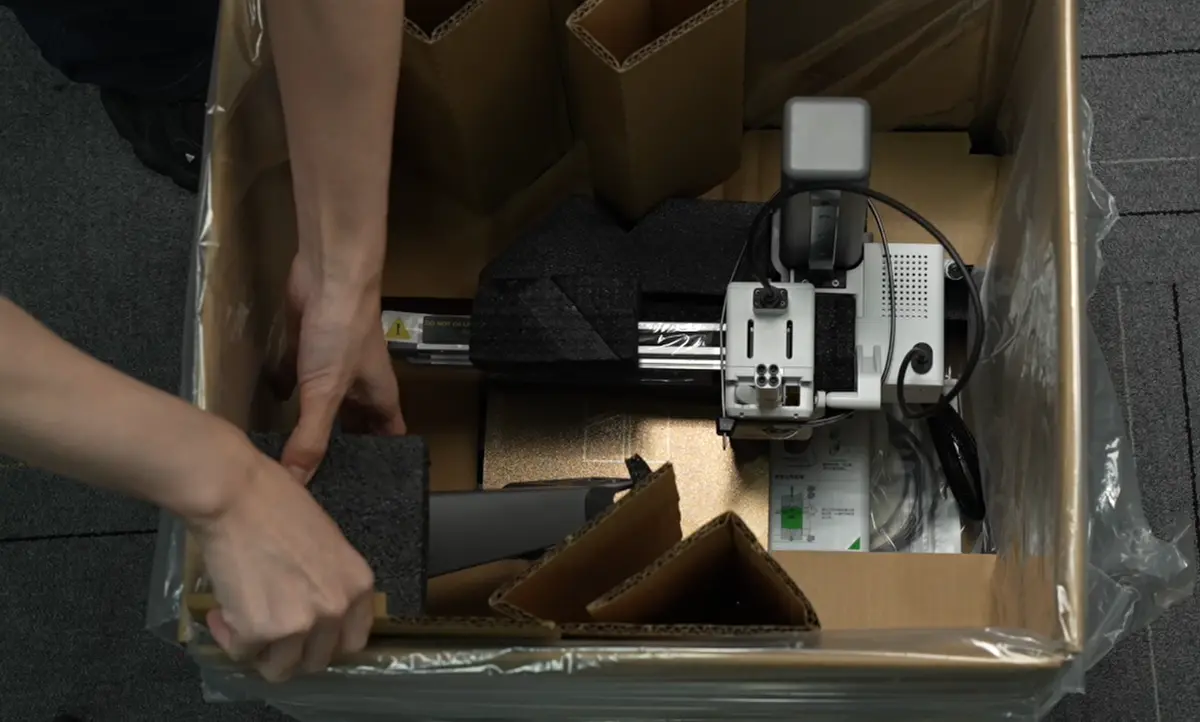

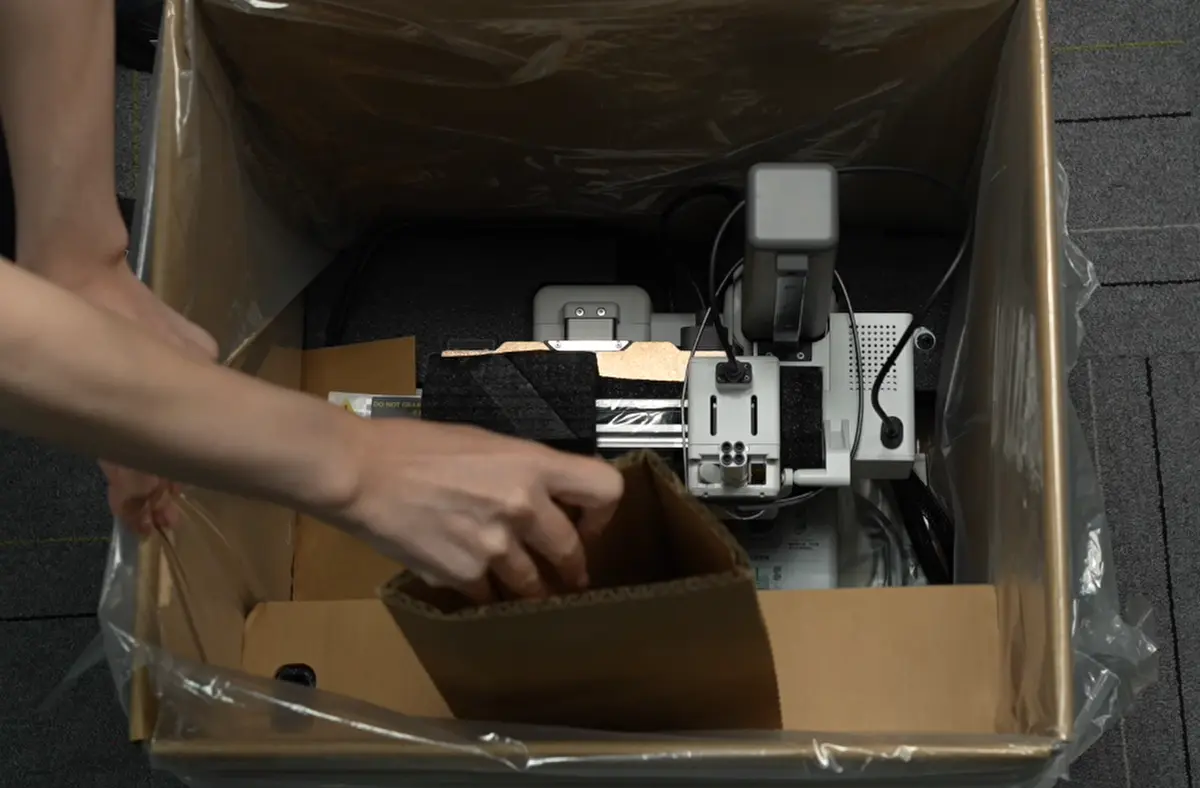

Trin 3. Placér skumkartonen.

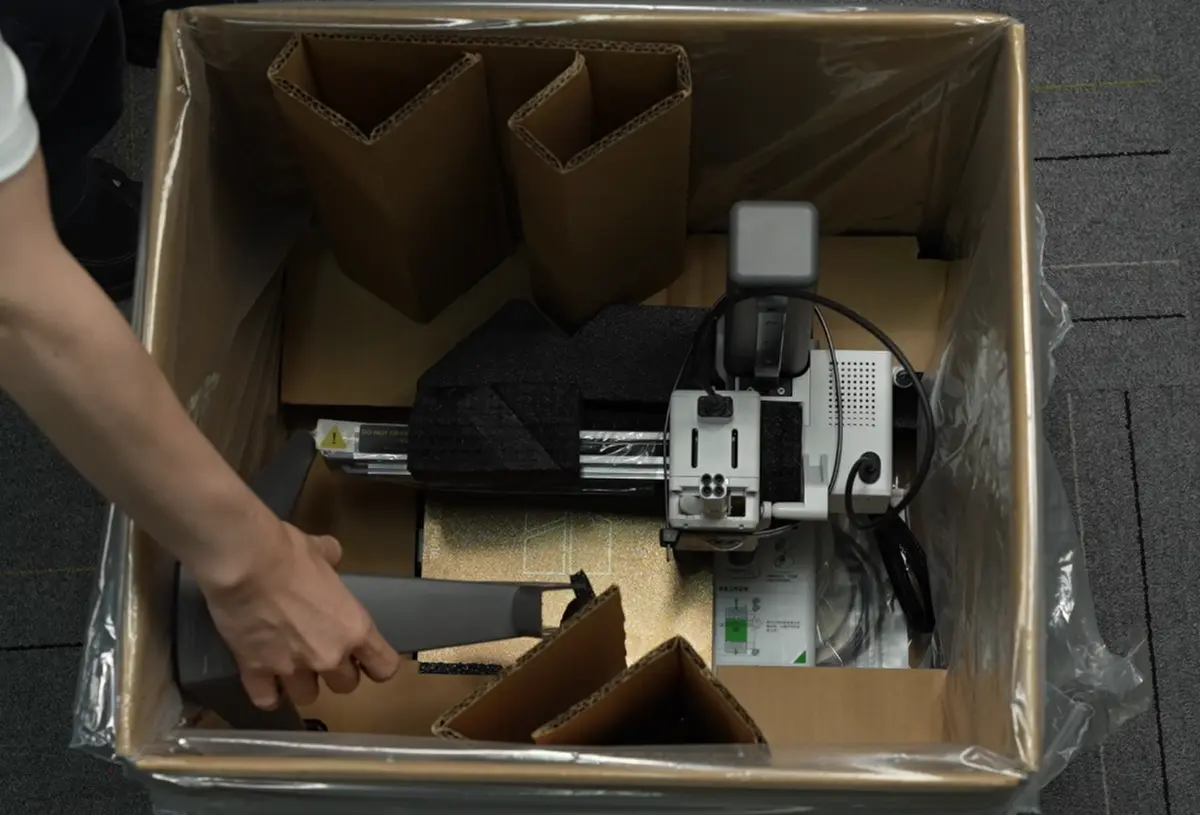

Trin 4. Placér AMS Lite-holderen og skumkartonen.

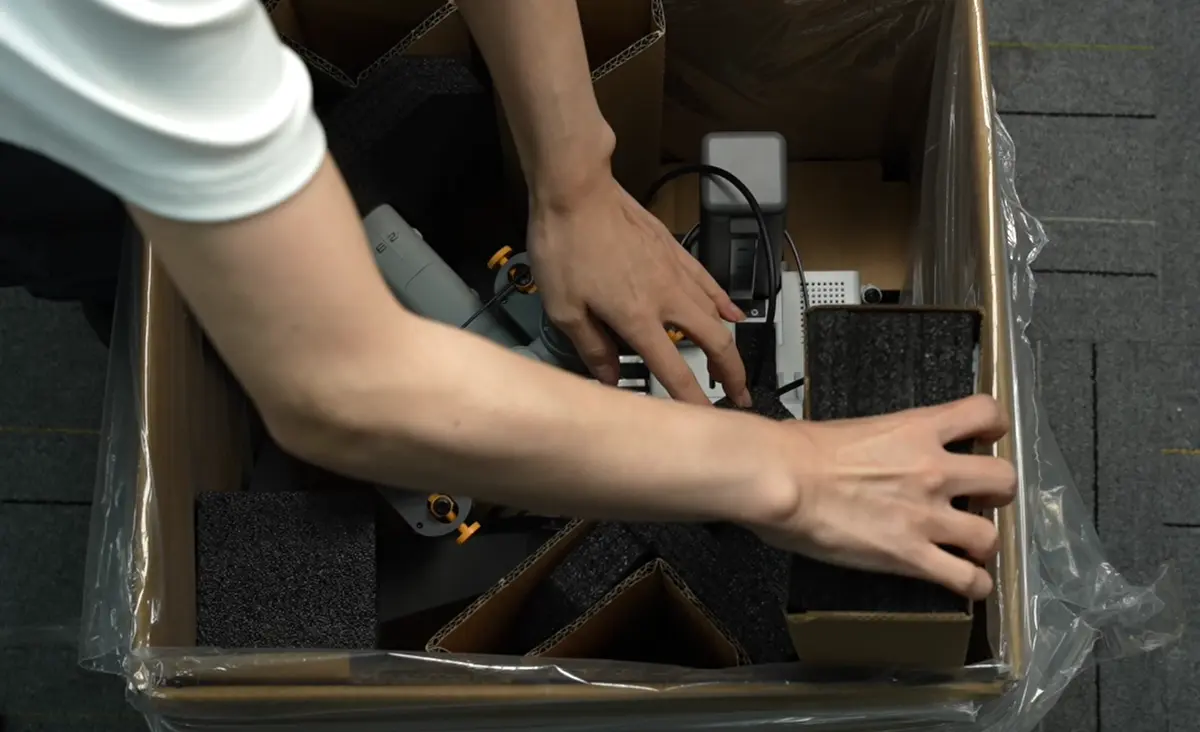

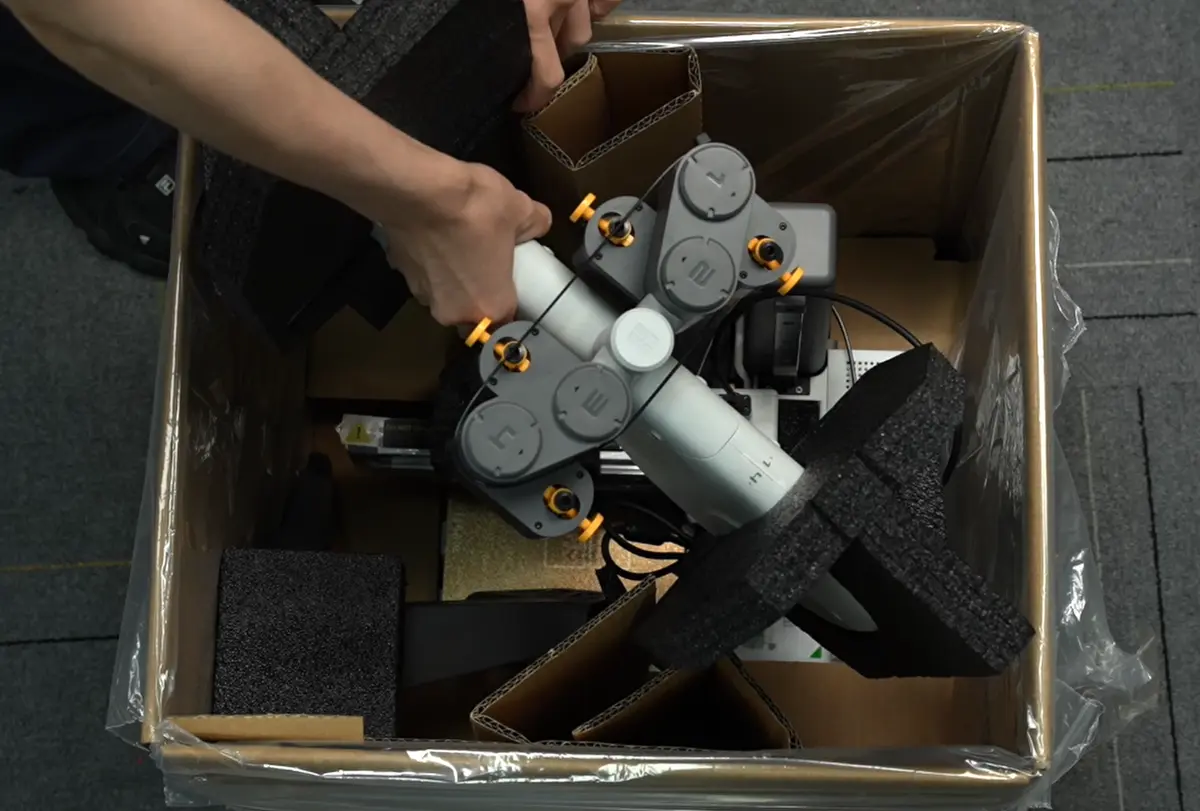

Trin 5. Placér AMS Lite-kroppen og tilbehørsæsken.

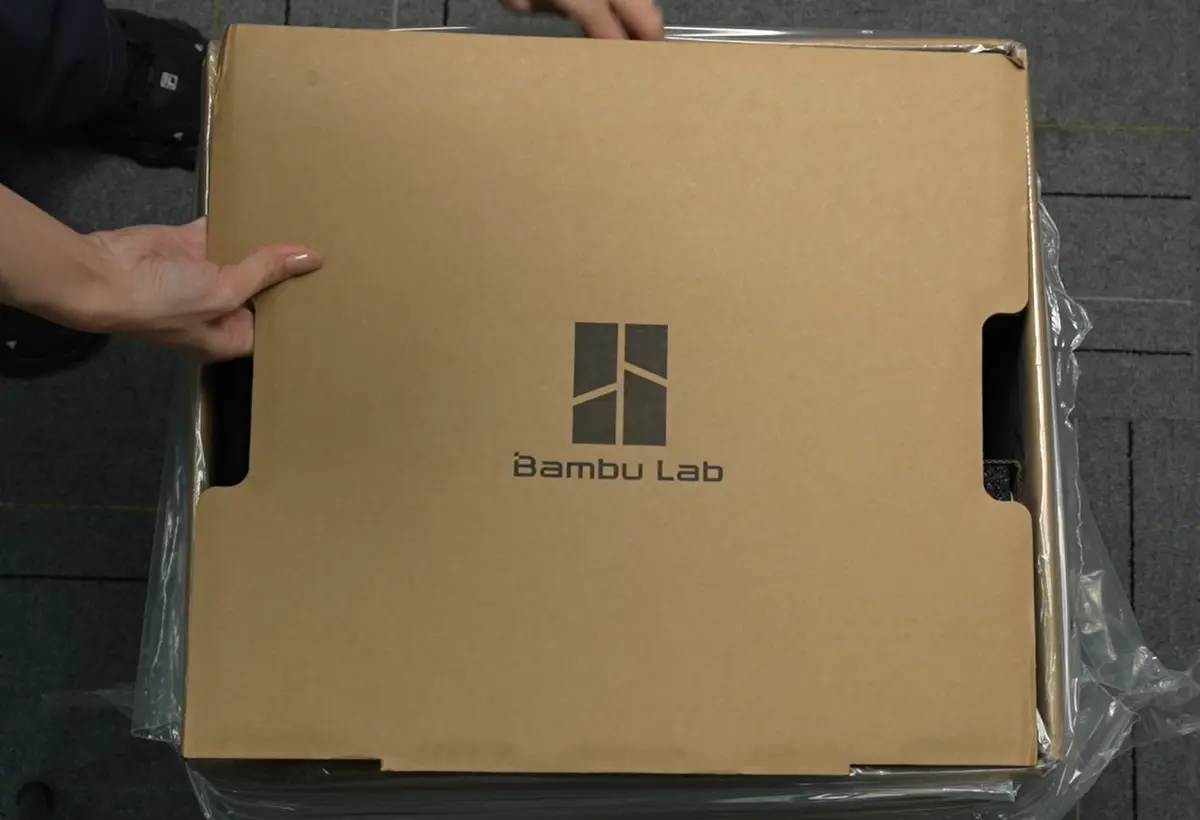

Trin 6. Luk kassen efter at have dækket den med karton, og forsegl den med tape.
