A1 mini og A1 mini Combo: Guide til udpakning og opsætning

Vigtig påmindelse:

A1 minis Y-akse anvender føringshjul i fuldmetal, hvilket sikrer, at du ikke behøver at justere A1 minis bevægelige komponenter ofte. Regelmæssig smøring og rengøring er dog nødvendig for at reducere slid og støj, bevare printerens nøjagtighed og levetid og effektivt forhindre, at føringsskinnerne ruster.

Hver printer får en vis mængde smøring, inden den forlader fabrikken. Der påføres dog kun en lille mængde smøreolie på printeren for at undgå, at overskydende olie drypper ned på kabinettet under transport og giver synlige pletter, der påvirker udseendet.

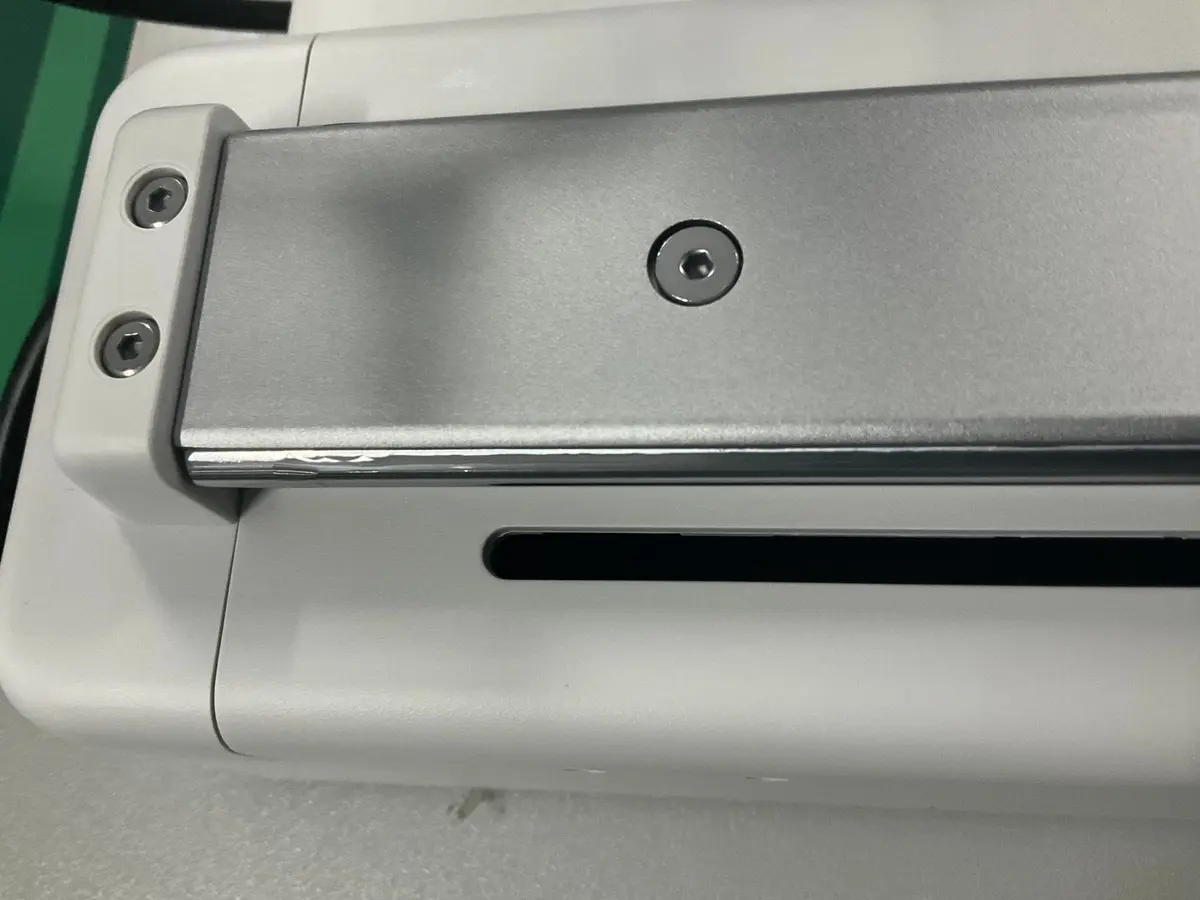

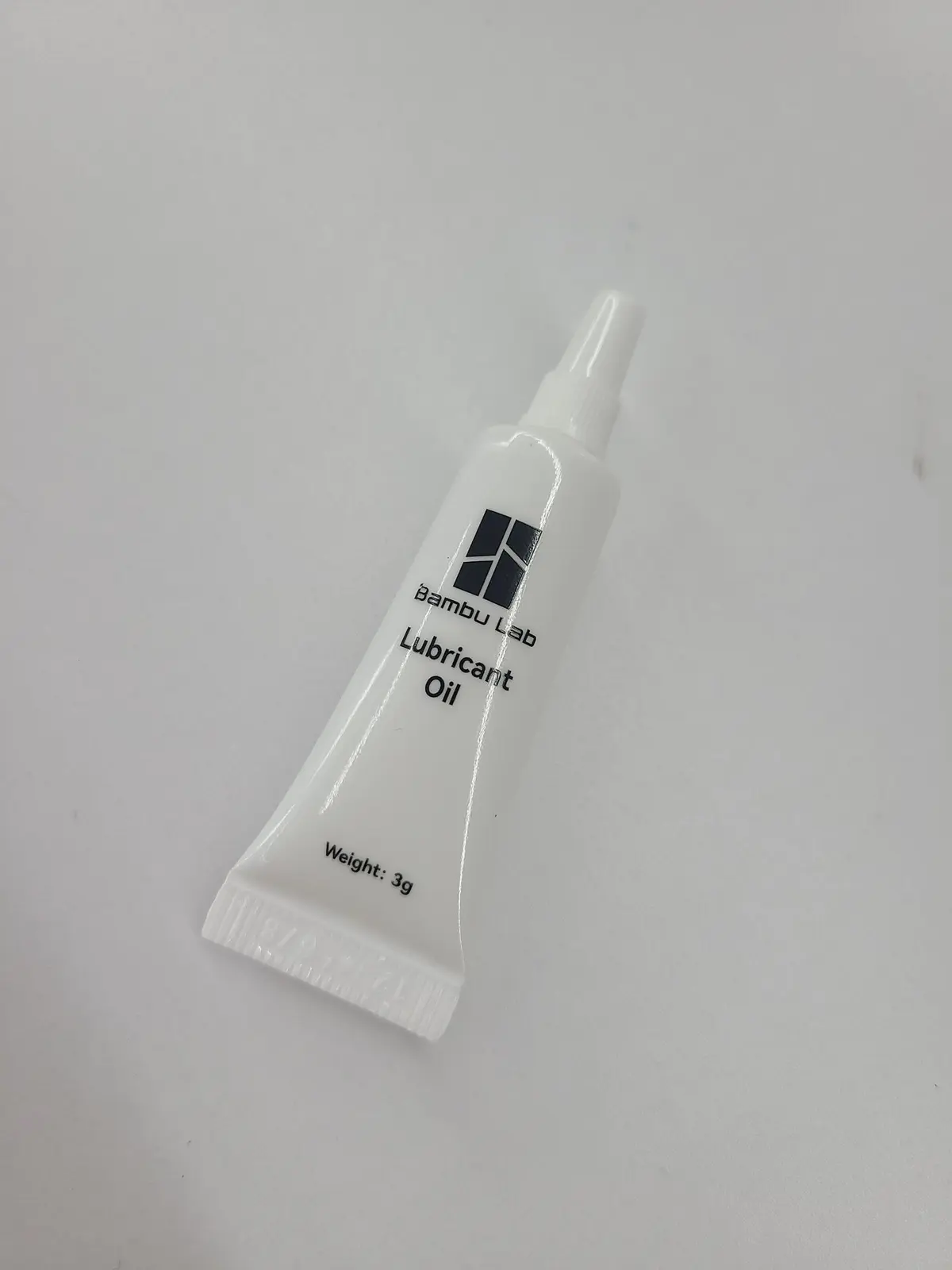

Derfor anbefaler vi kraftigt, at du påfører en passende mængde smøreolie på Y-aksens føringsskinner på din printer, når du har pakket den ud, så hele skinnen er smurt.

Smøreolien følger med i tilbehørsæsken. Se den medfølgende video for instruktioner i, hvordan du påfører smøremidlet:

Klik her for at se videoen

Sådan pakker du A1 mini, AMS lite og tilbehøret ud

Den beskyttende skum kan afvige fra maskinen, der vises i udpakningsvideoen. Se den maskine, du har modtaget, for korrekte oplysninger. Nogle maskiner kan for eksempel have beskyttende skum monteret under varmebeddet, som skal fjernes under udpakningen. Tidligere kasser indeholder Bambu Filament Swatches ved udpakning, mens den nyeste emballage ikke indeholder Bambu Filament Swatches i kassen.

Skærmens overflade er dækket af et eller to lag beskyttelsesfilm, der har til formål at forhindre tilsmudsning under produktion og transport. Uanset hvilken tilstand du modtager den i, er der tale om en helt normal ny printer.

Nogle printere fremstilles med to lag beskyttelsesfilm (det første lag har en aftræksposition), mens andre kun har ét lag (hvis du ikke kan se en aftræksposition, er der kun ét lag). Begge varianter sendes samtidig, og du skal forholde dig til den maskine, du faktisk modtager.

Hvis din printerskærm har to filmlag, kan du trække det yderste lag af. Hvis der kun er ét lag, kan du selv afgøre, om du vil trække det af eller ej. Vi anbefaler dog, at du beholder det sidste lag, så du undgår ridser på skærmen under brug.

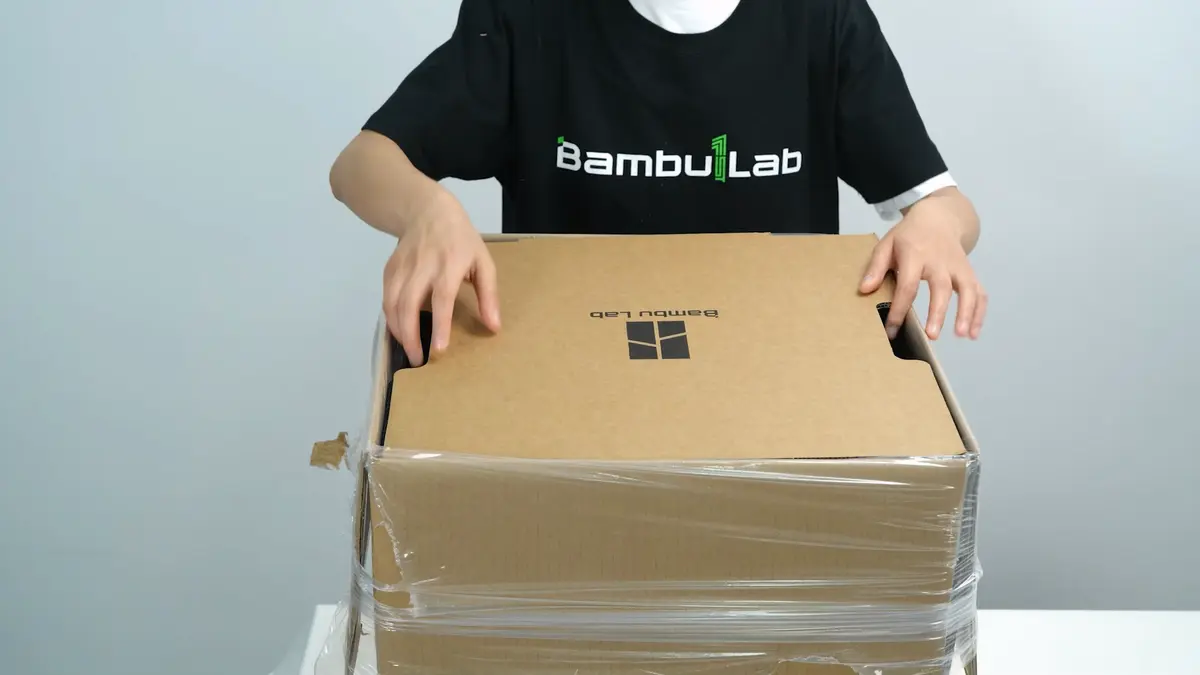

1. Fjern det beskyttende pap fra toppen

Noget tilbehør kan være indlejret i skummet, så tjek det grundigt. Tag delene ud én ad gangen, og undgå at fjerne alle plastposerne fra kassen på én gang.

2. Læs kvikstartguiden omhyggeligt, og gør dig fortrolig med forholdsreglerne ved udpakning på forhånd.

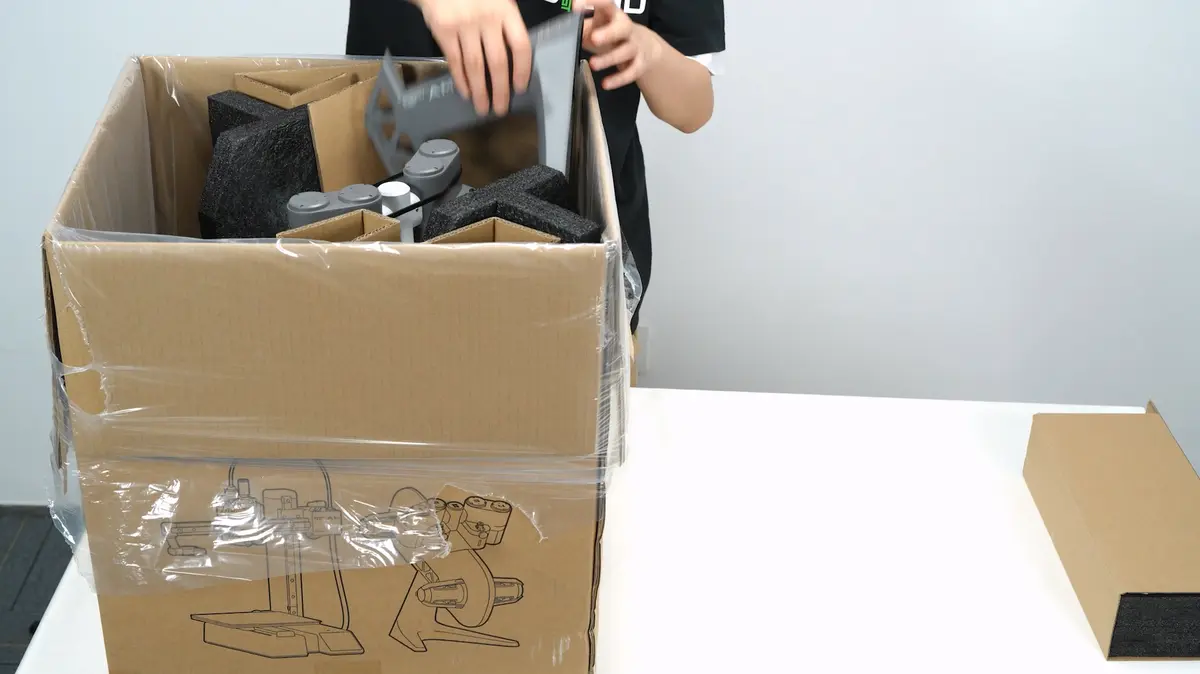

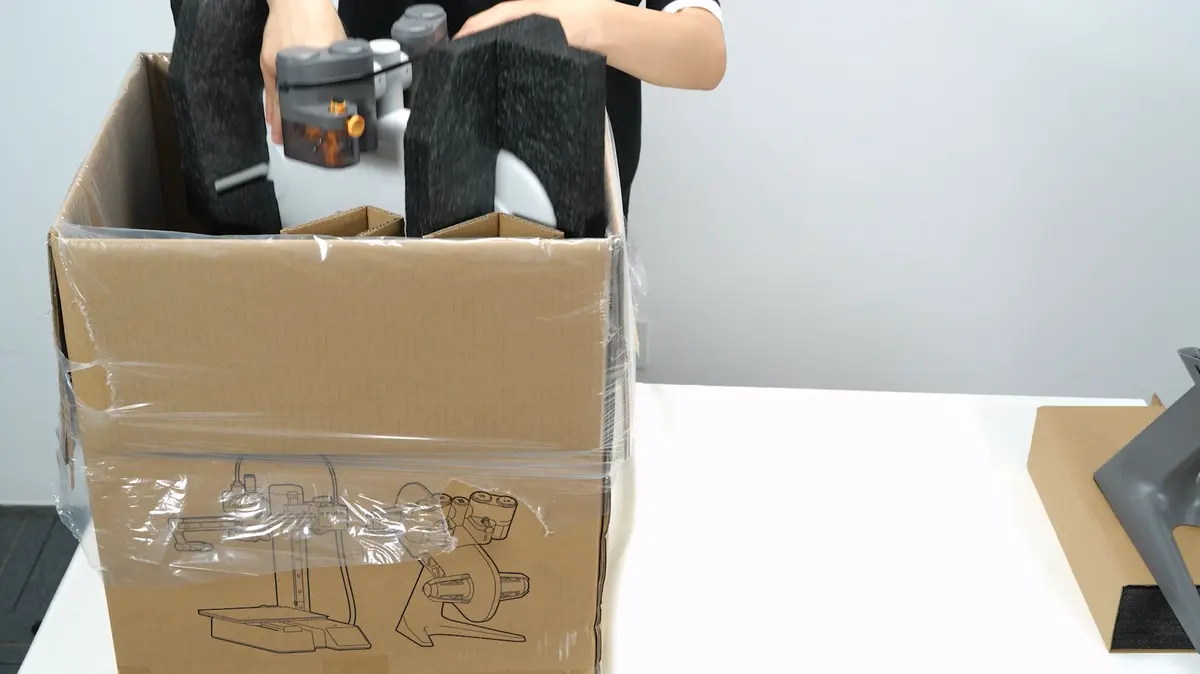

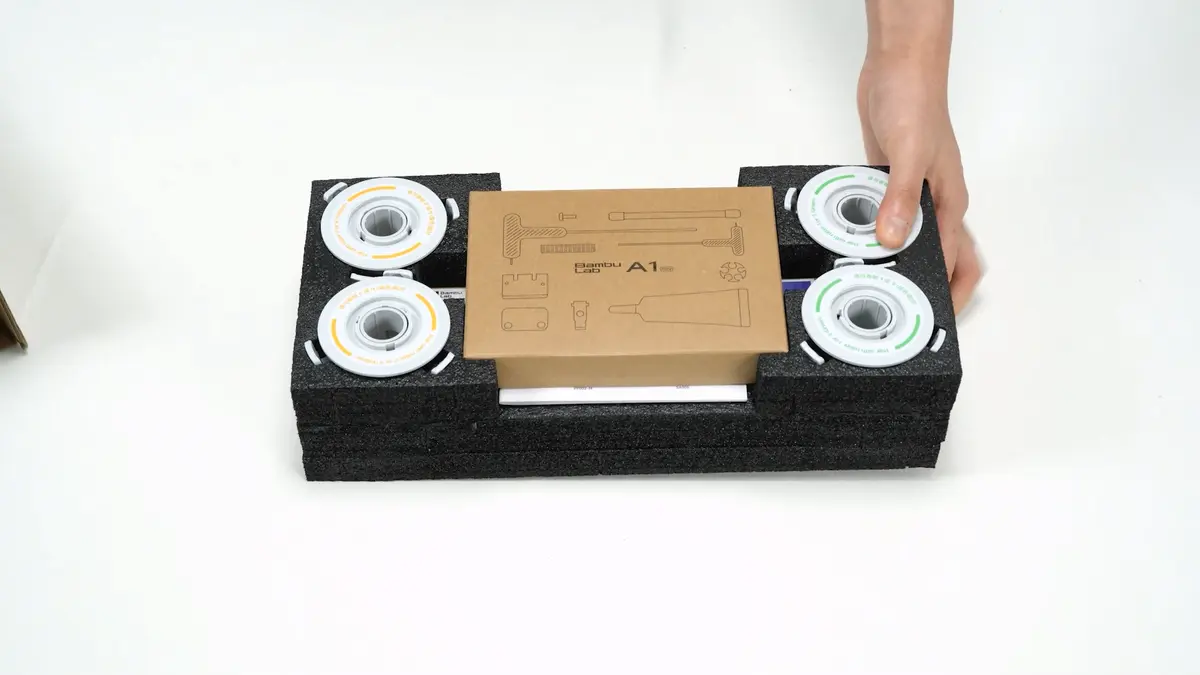

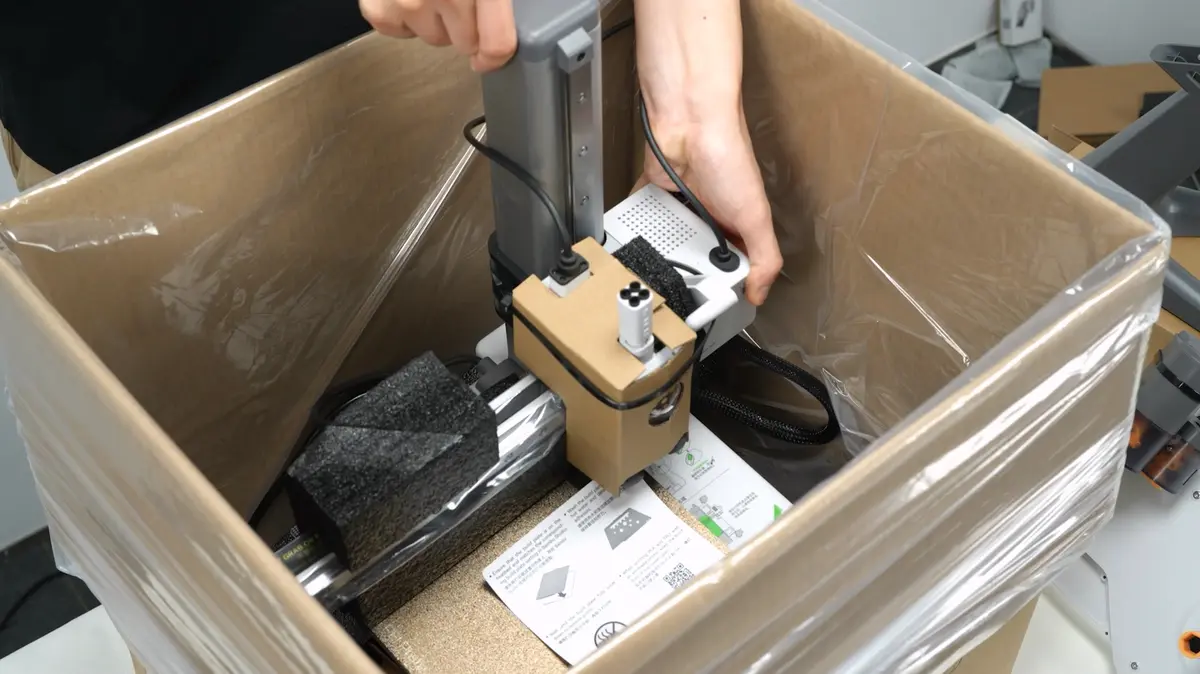

Tag tilbehøret, AMS lite og printeren ud. Når du løfter printeren, skal du støtte Z-aksens bagdæksel med hånden og undgå at røre ved metalskinnerne på Z-aksen og X-aksen med hænderne.

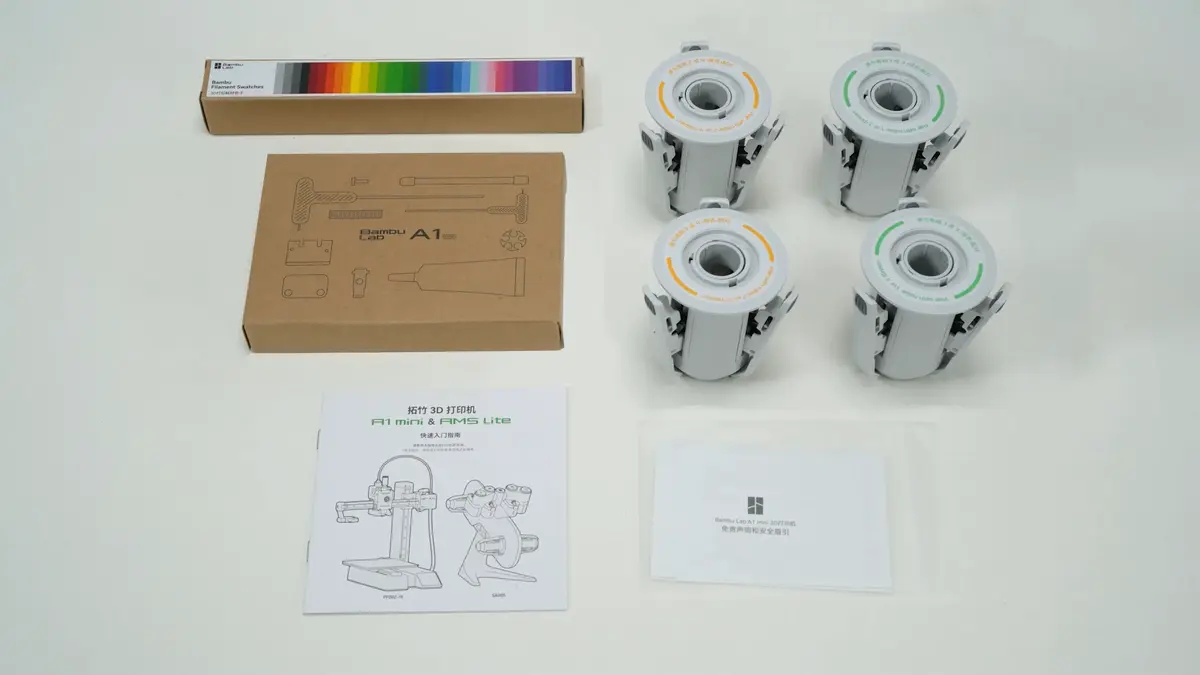

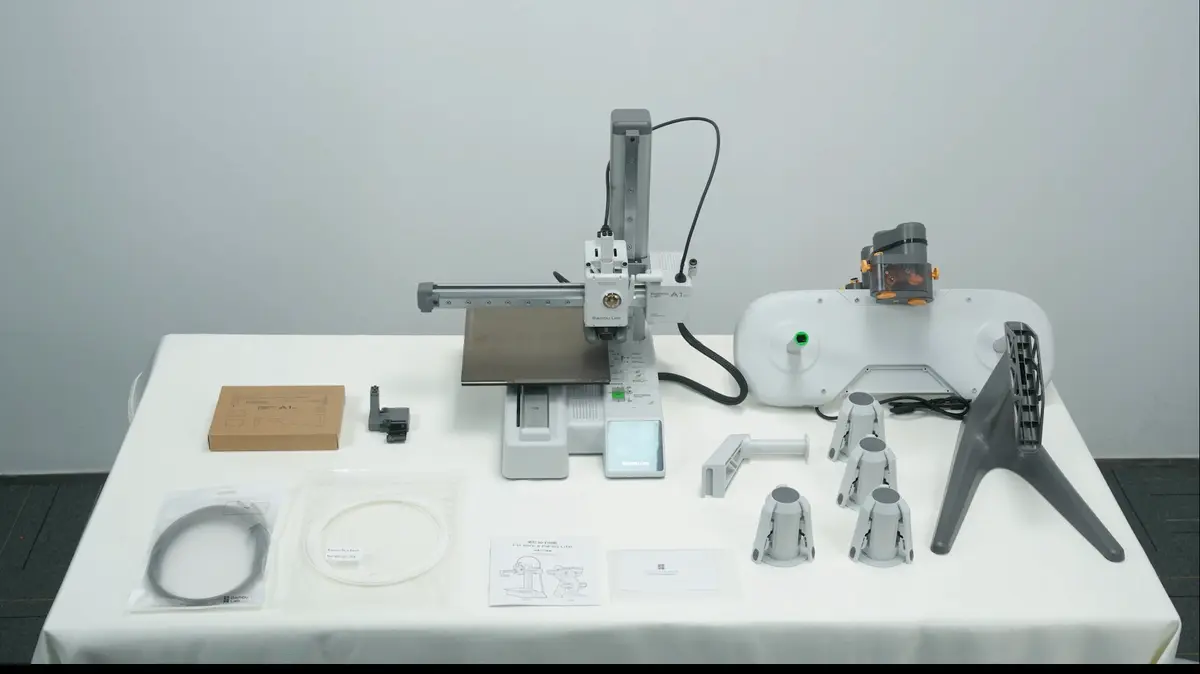

Tjek tilbehøret i kassen

Med AMS lite: Emballagen indeholder følgende dele: A1 mini-printer, AMS lite-enhed (inklusive 4-pin-kabel), AMS lite-stativ og monteringsskruer, AMS lite roterende spoleholder, purge wiper og dens skruer, spoleholder med beslag og dens skruer, PTFE-slanger (580 mm *2, 700 mm *2), tekstureret PEI-plade, prøvefilament, oprensningsnål, unbrakonøgler (H2 og H1.5), 32 GB Micro SD-kort (formonteret i printeren), dyseaftørrer til varmebed, kabelorganisator, Bambu-skraberblad og dens skruer, ekstra filamentskærer, smøreolie og fedt (2 typer pakker sendes tilfældigt), kvikstartguide samt ansvarsfraskrivelse og sikkerhedsanvisninger.

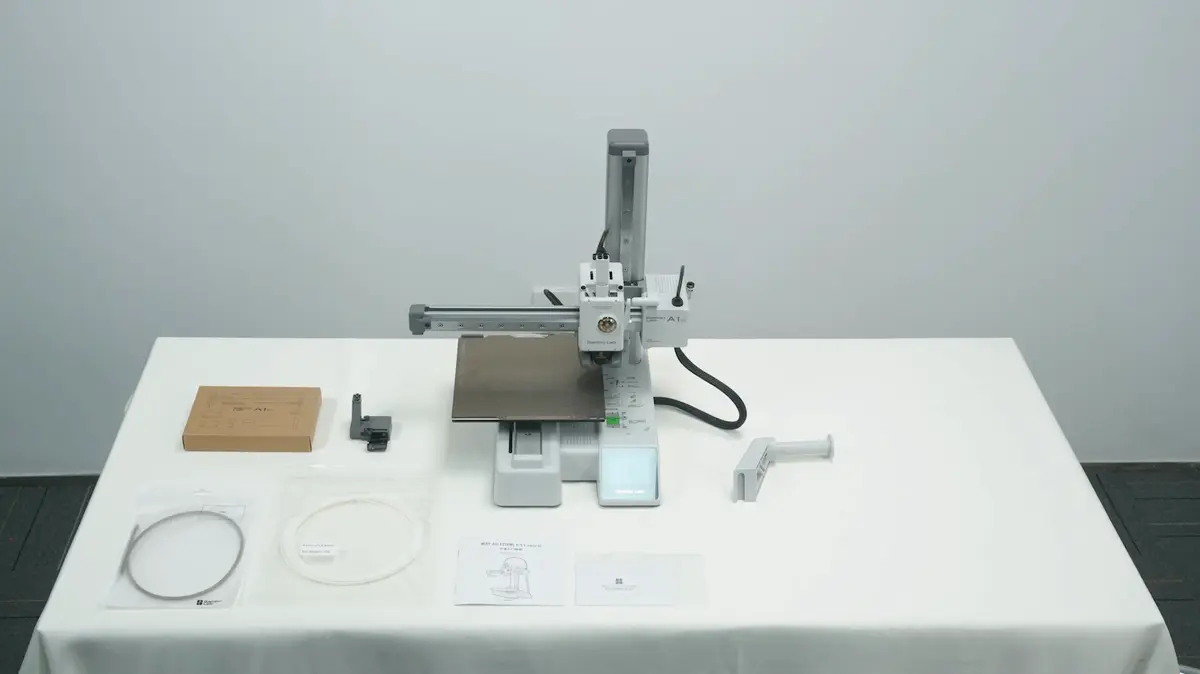

Uden AMS lite: Emballagen indeholder følgende dele: A1 mini-printer, purge wiper og dens skruer, spoleholder med beslag og dens skruer, PTFE-slange (520 mm *1), tekstureret PEI-plade, prøvefilament, oprensningsnål, unbrakonøgler (H2 og H1.5), 32 GB Micro SD-kort (formonteret i printeren), dyseaftørrer til varmebed, kabelorganisator, Bambu-skraberblad og dens skruer, ekstra filamentskærer, smøreolie og fedt (2 typer pakker sendes tilfældigt), kvikstartguide samt ansvarsfraskrivelse og sikkerhedsanvisninger.

I den nyeste emballage er delene i værktøjskassen placeret i gennemsigtige plastposer.

Sådan låser du Z-aksens begrænser og printhovedet op.

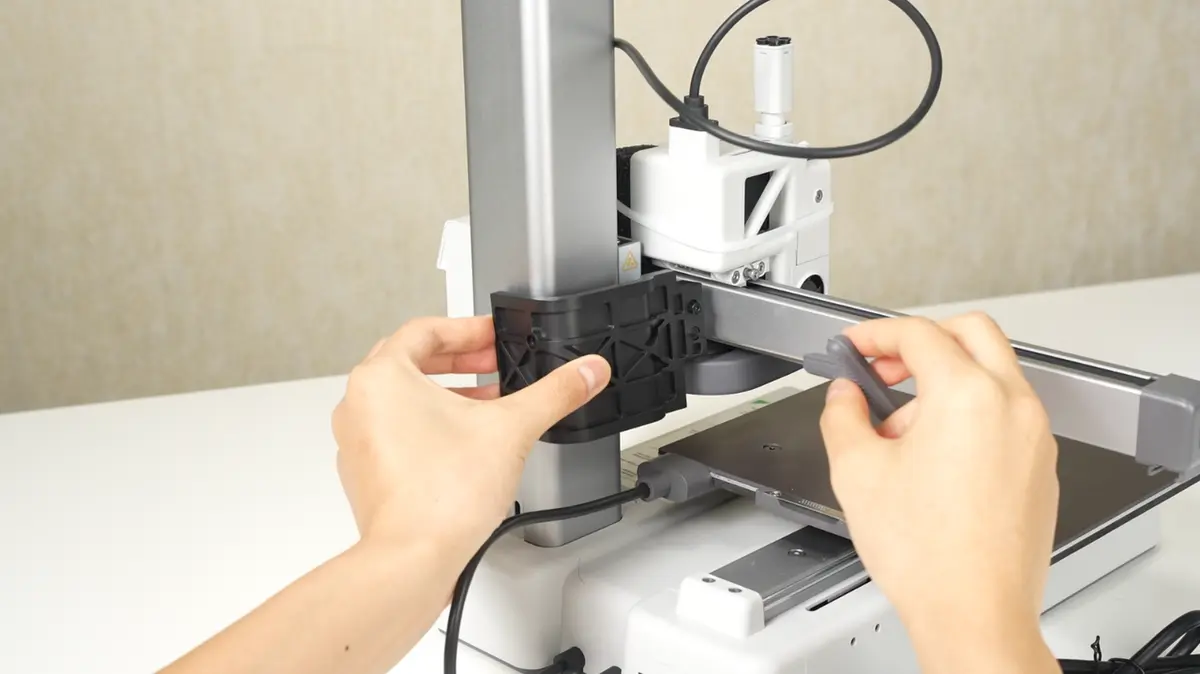

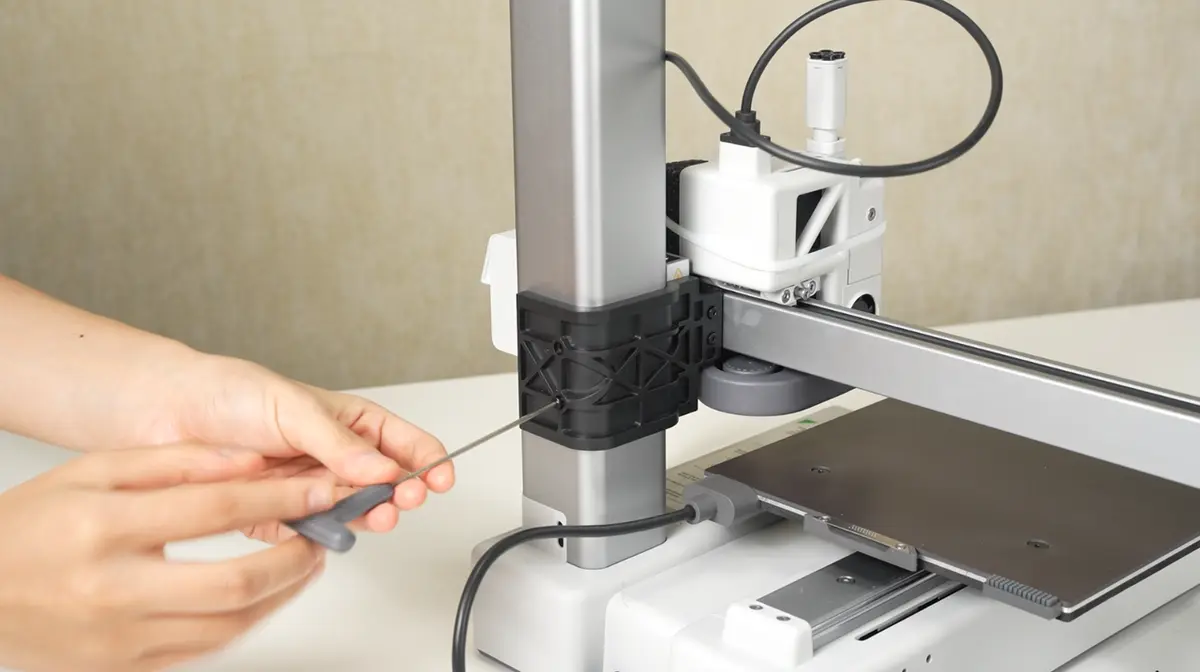

1. Fjern de 4 skruer for at låse Z-aksens begrænser op, som beskytter printeren under transport.

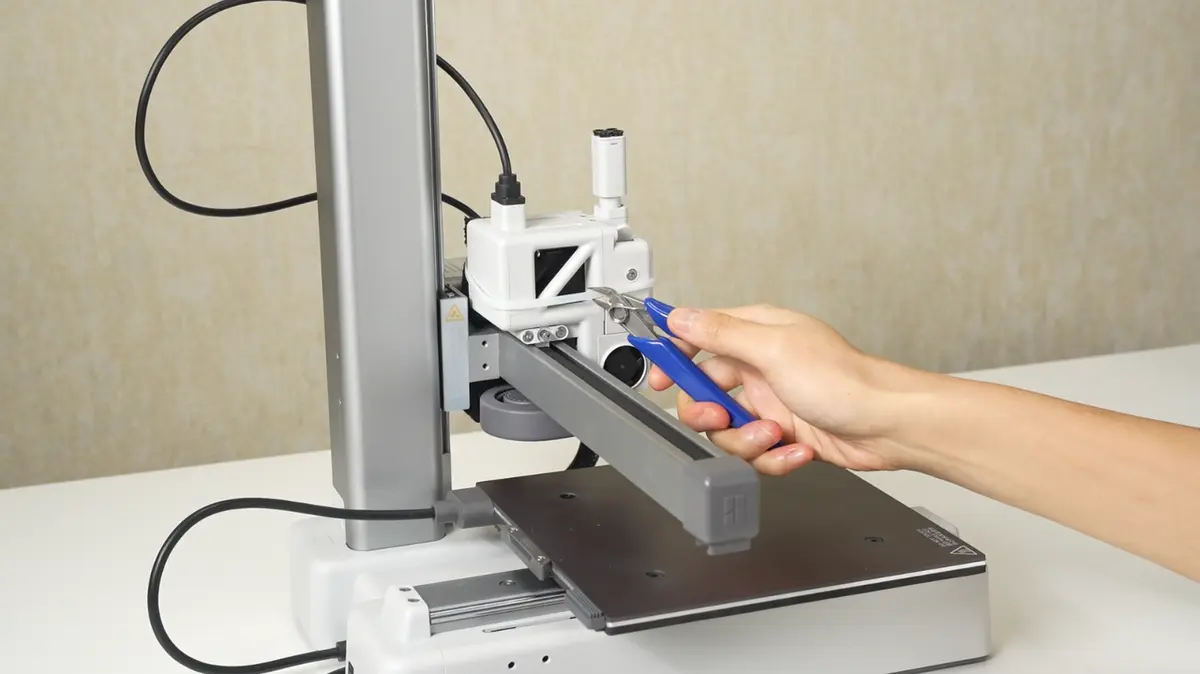

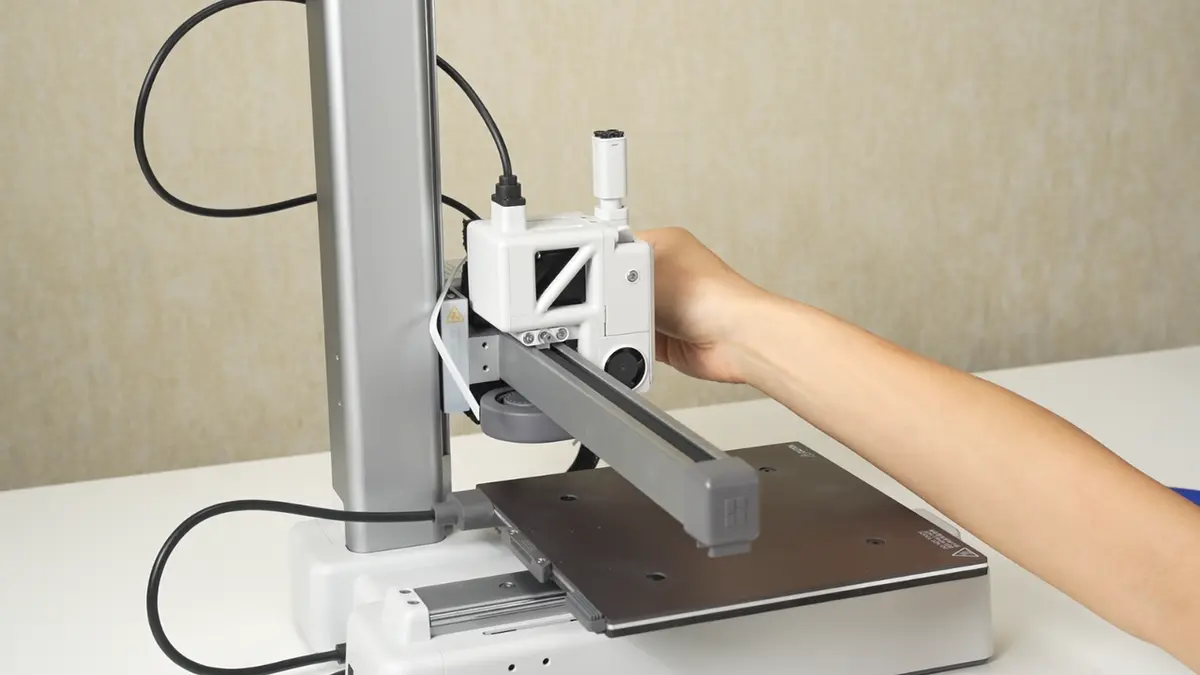

2. Klip strips, der er viklet rundt om printhovedet.

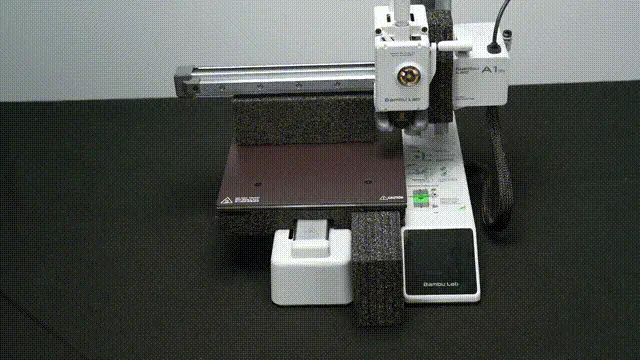

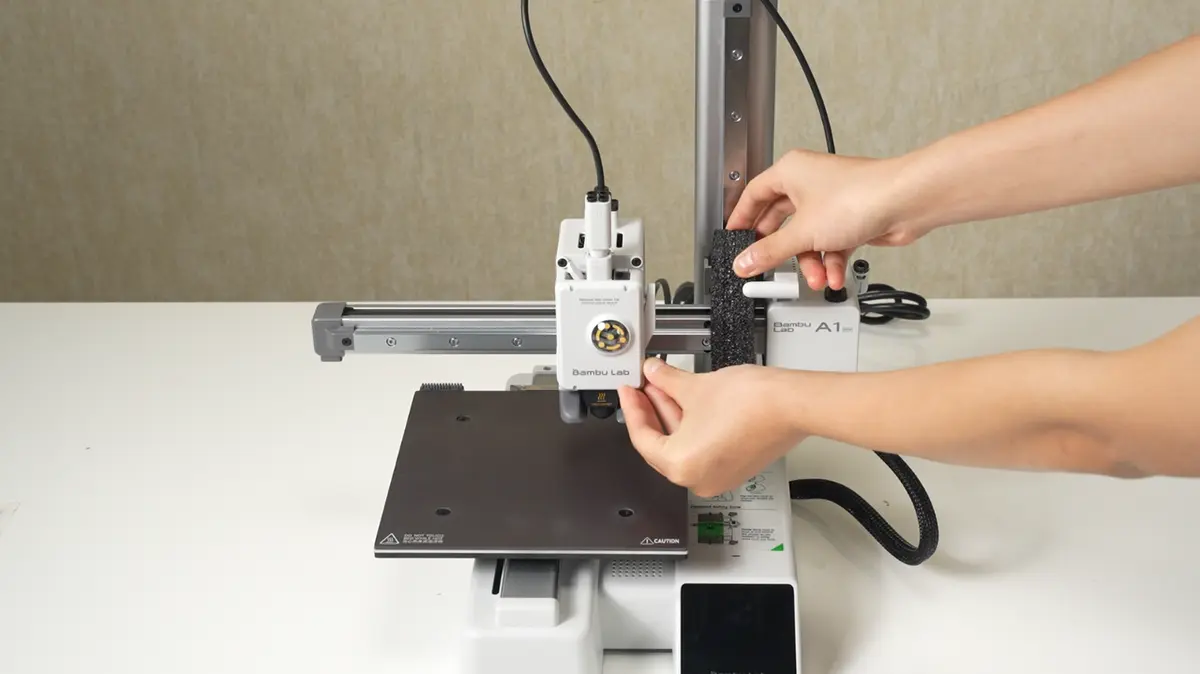

3. Flyt printhovedet en smule til venstre, og fjern derefter skumpolstringen.

Hvis der er beskyttende skum omkring varmebeddet og føringsskinnerne, skal det fjernes i dette trin.

Spænd skruerne i varmebeddet.

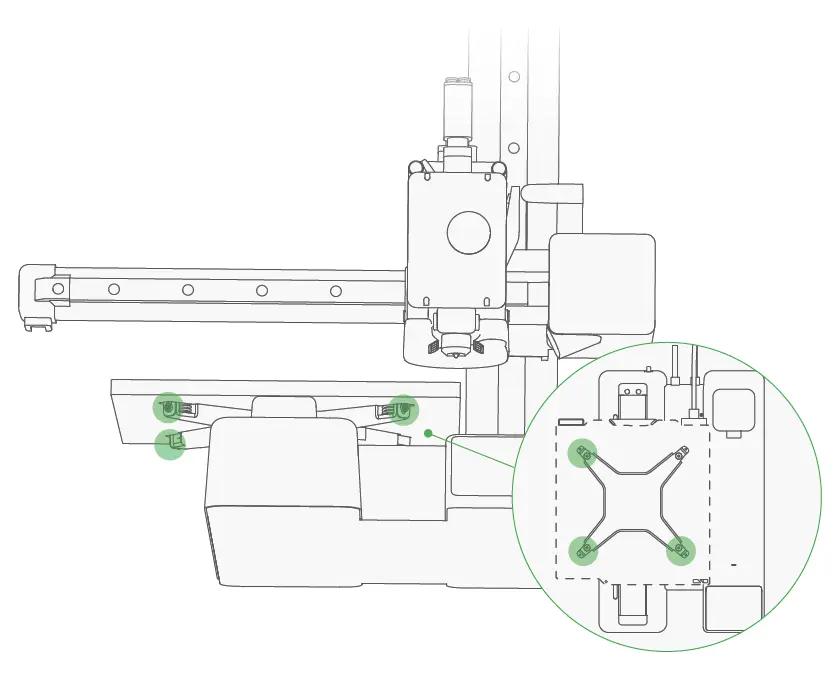

For at forhindre skader på dele som følge af stød under transport løsnes de 3 skruer i bunden af varmebeddet (som vist med grønt på billedet) under samlingen på fabrikken. Du skal derfor spænde dem.

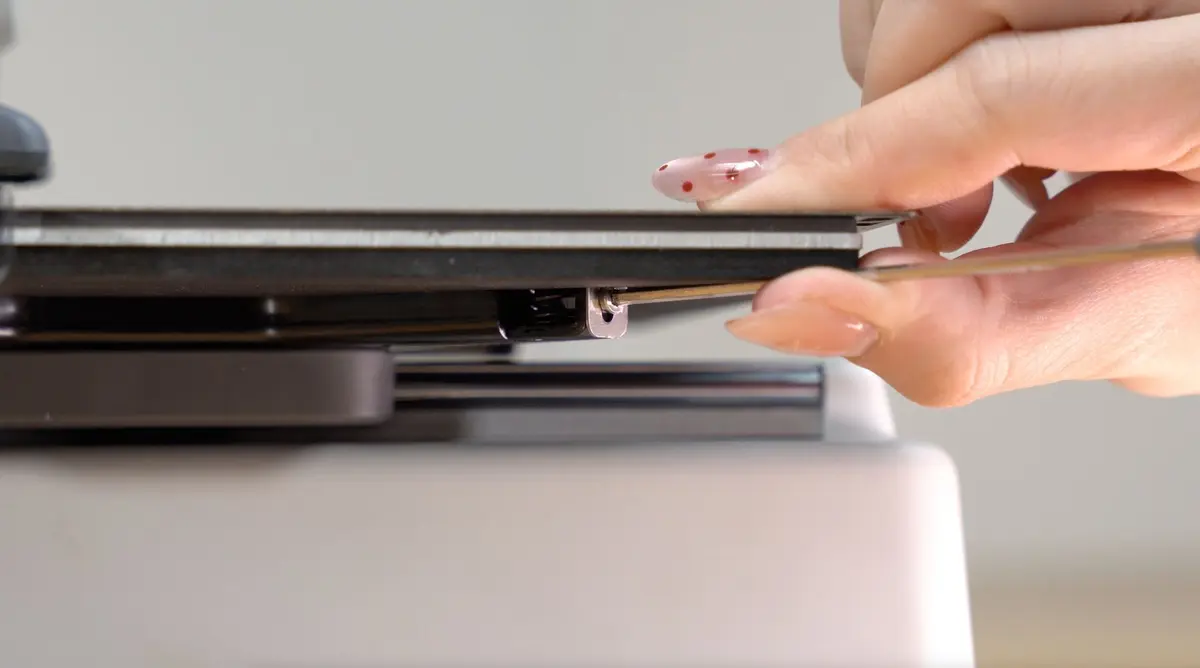

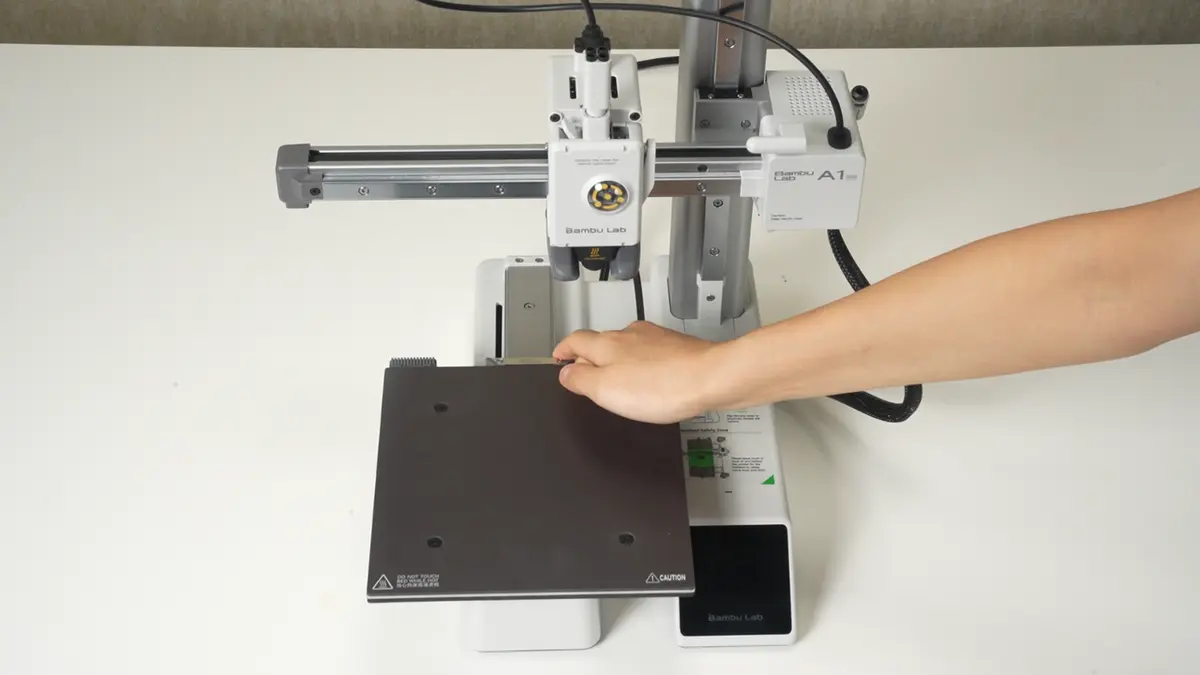

Det anbefales at skubbe varmebeddet en smule til en position, hvor du kan bruge unbrakonøglen. Sæt nøglen i først, og hold derefter nøglen og byggepladen fast med hænderne for at forhindre, at skruerne falder ud.

Monter purge wiper

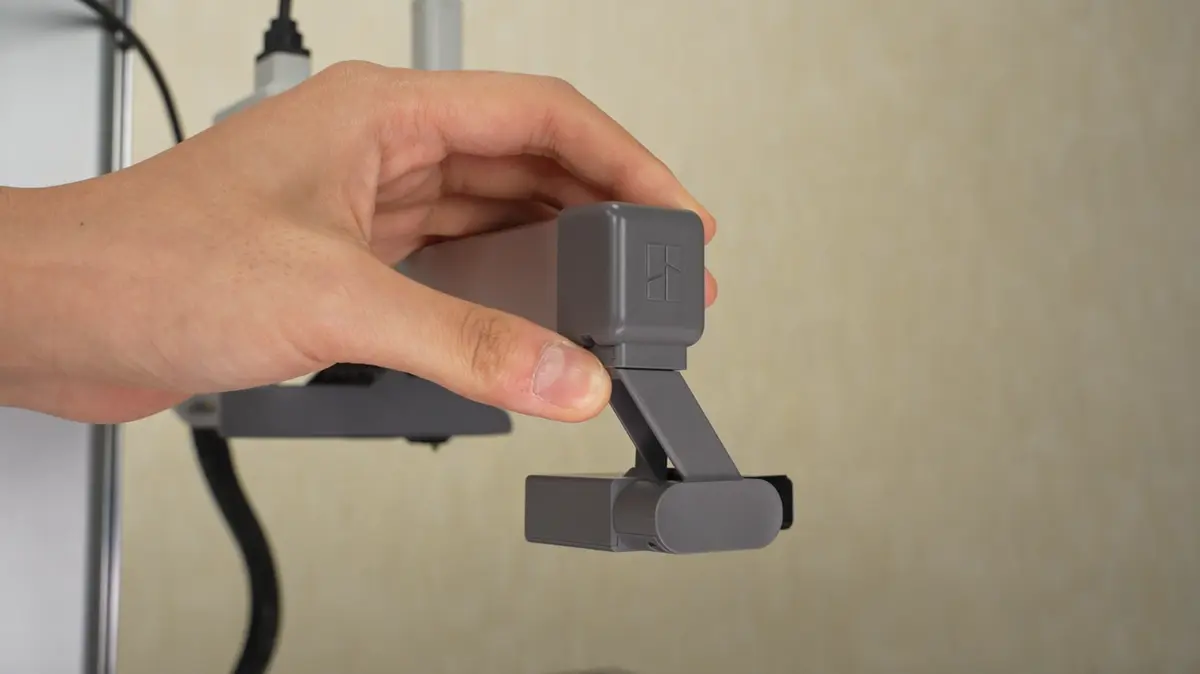

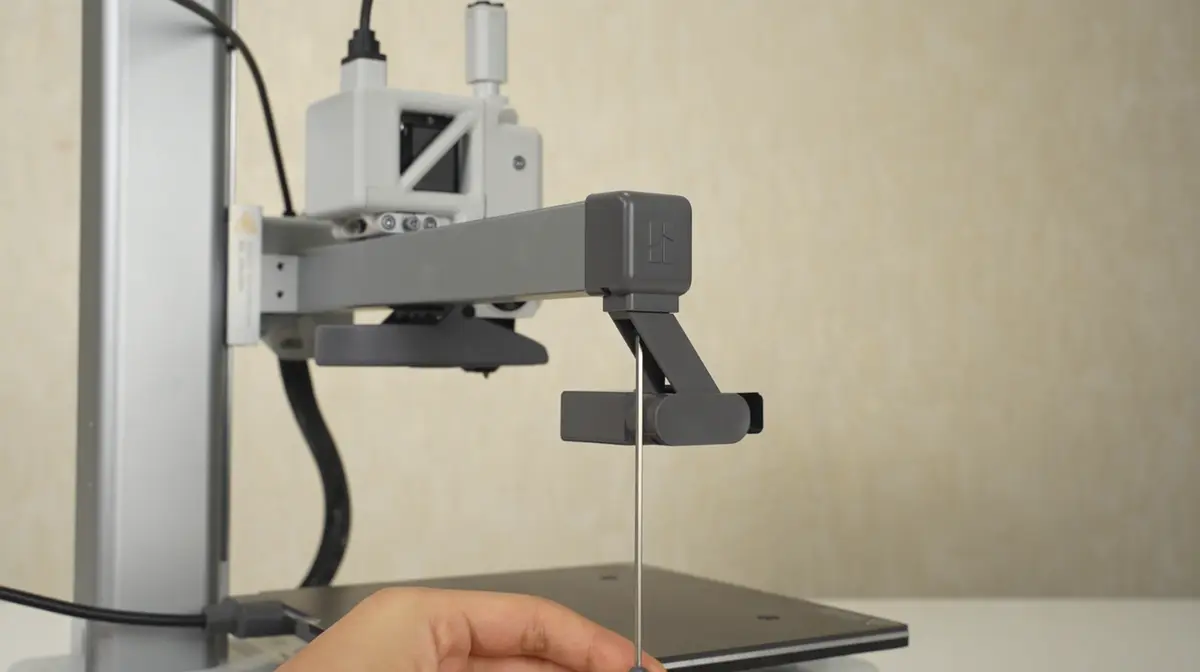

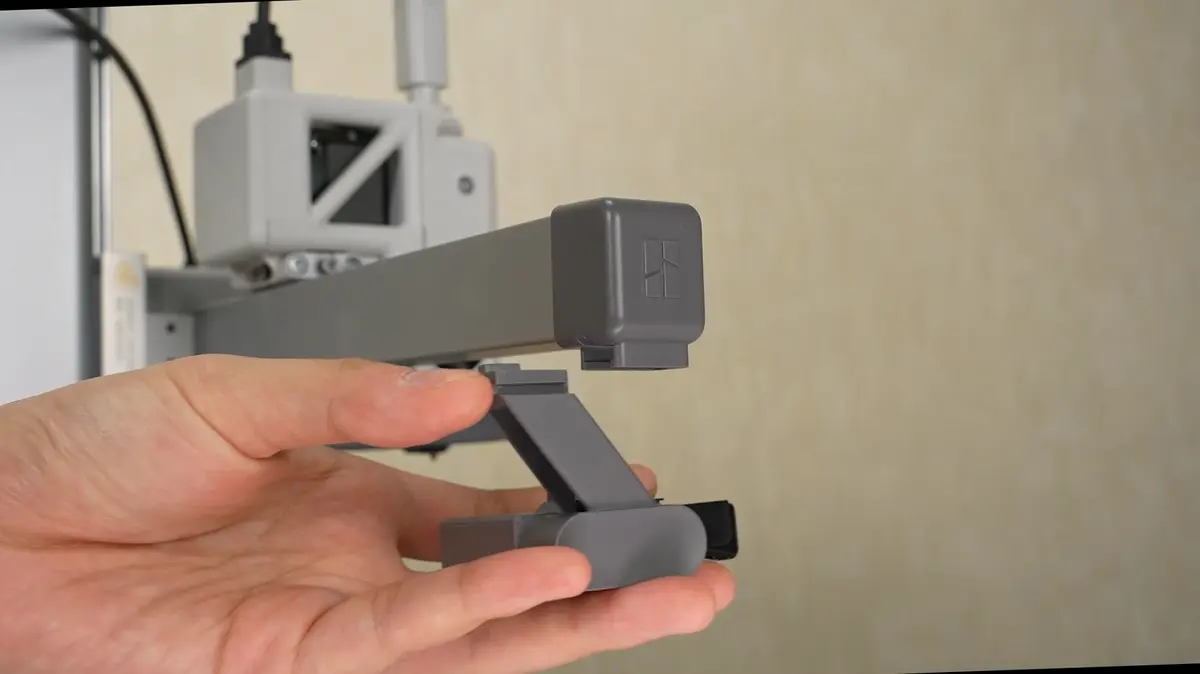

Skub purge wiper-enheden ind i åbningen for enden af X-aksen bagfra og frem. Monter 1*M3-12-skruen (til purge wiper) fra tilbehørsæsken for at fastgøre purge wiper.

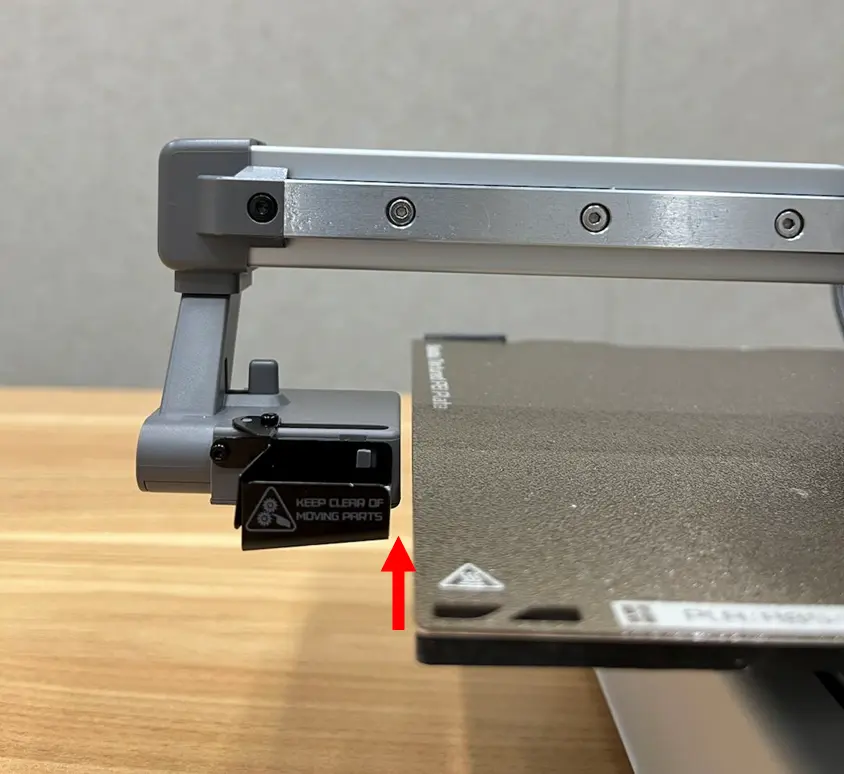

Bemærk: Efter montering skal purge wiper være parallel med og ikke ramme venstre kant af varmebeddet, som vist på billedet nedenfor:

Sådan monterer du spoleholderen

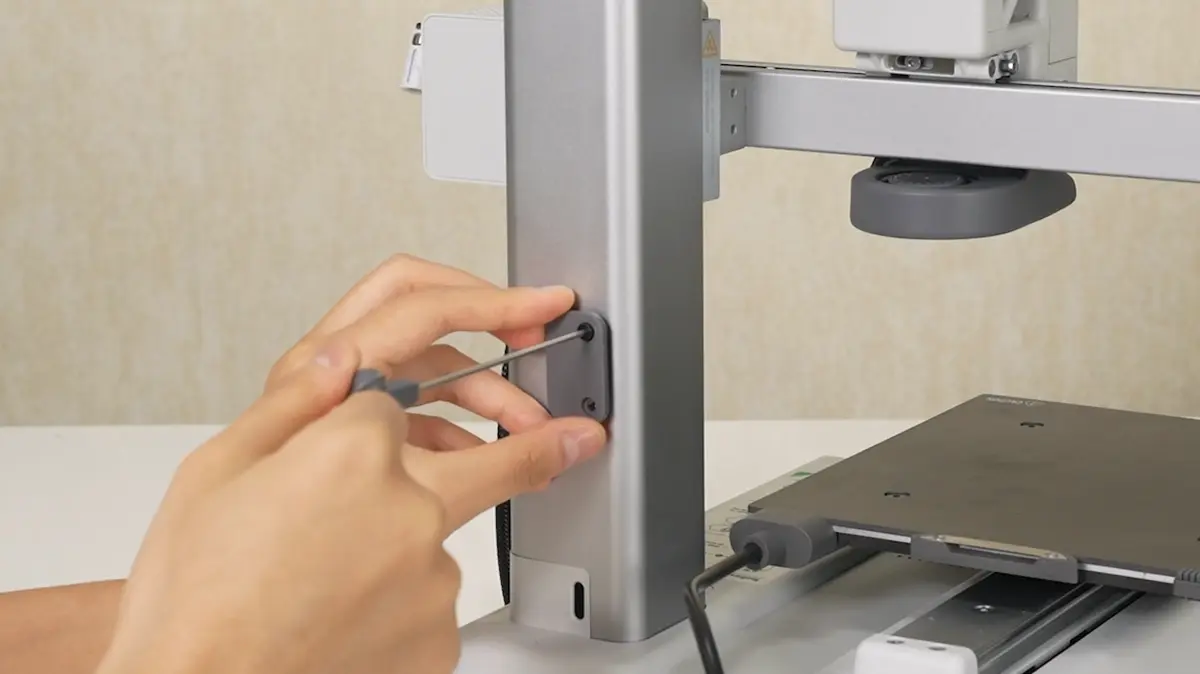

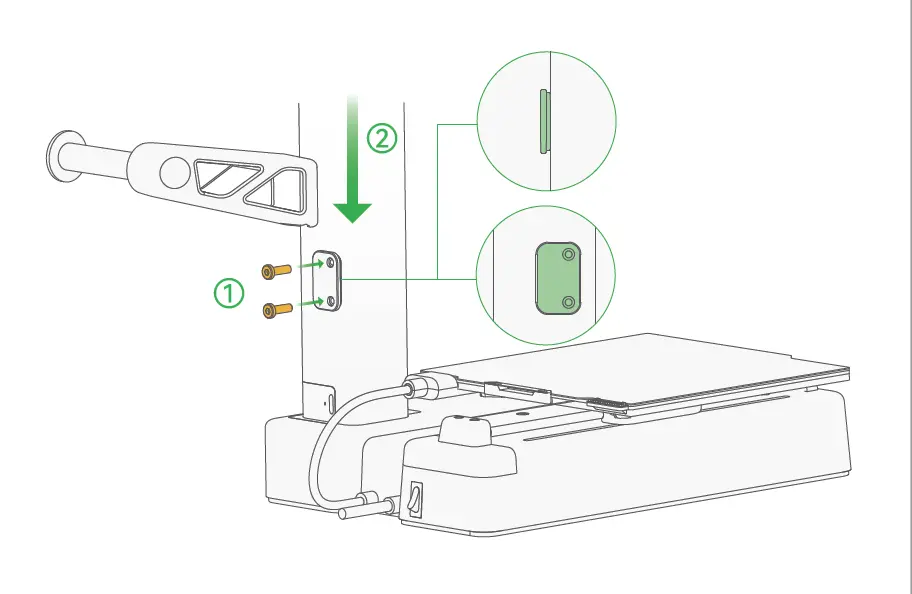

1. Monter spoleholderens bundplade med de 2*M3-8-skruer (til spoleholder) fra tilbehørsæsken. Vær opmærksom på monteringsretningen.

Hvis du vil printe med AMS lite, er dette trin valgfrit.

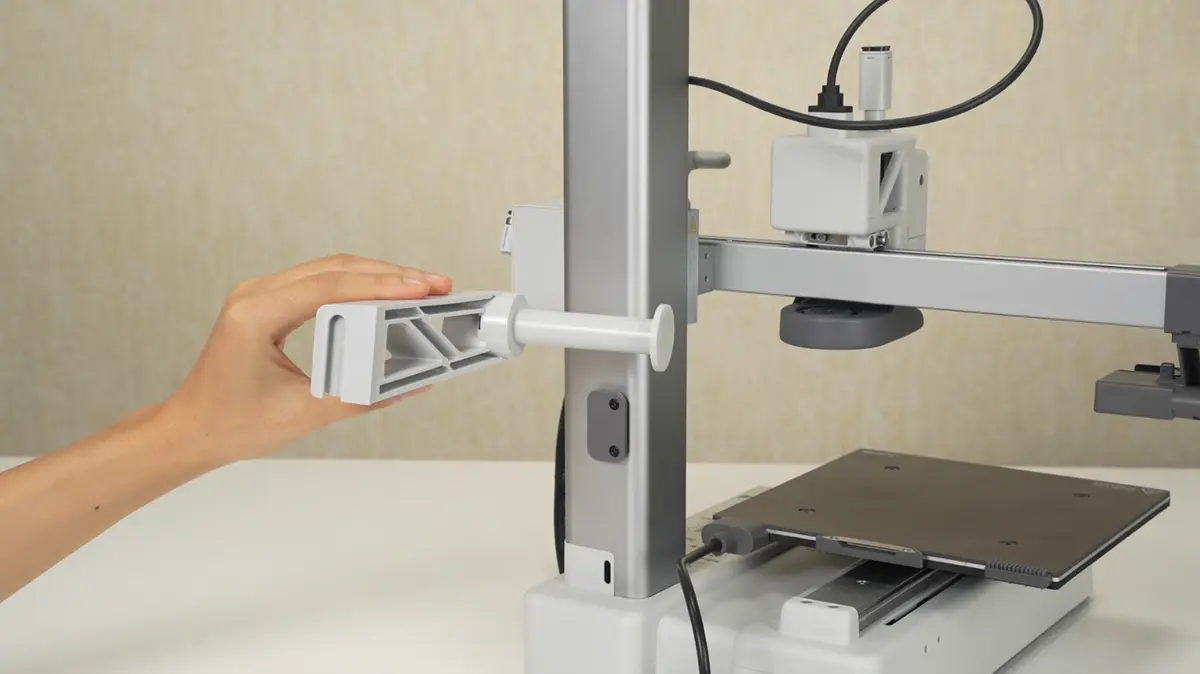

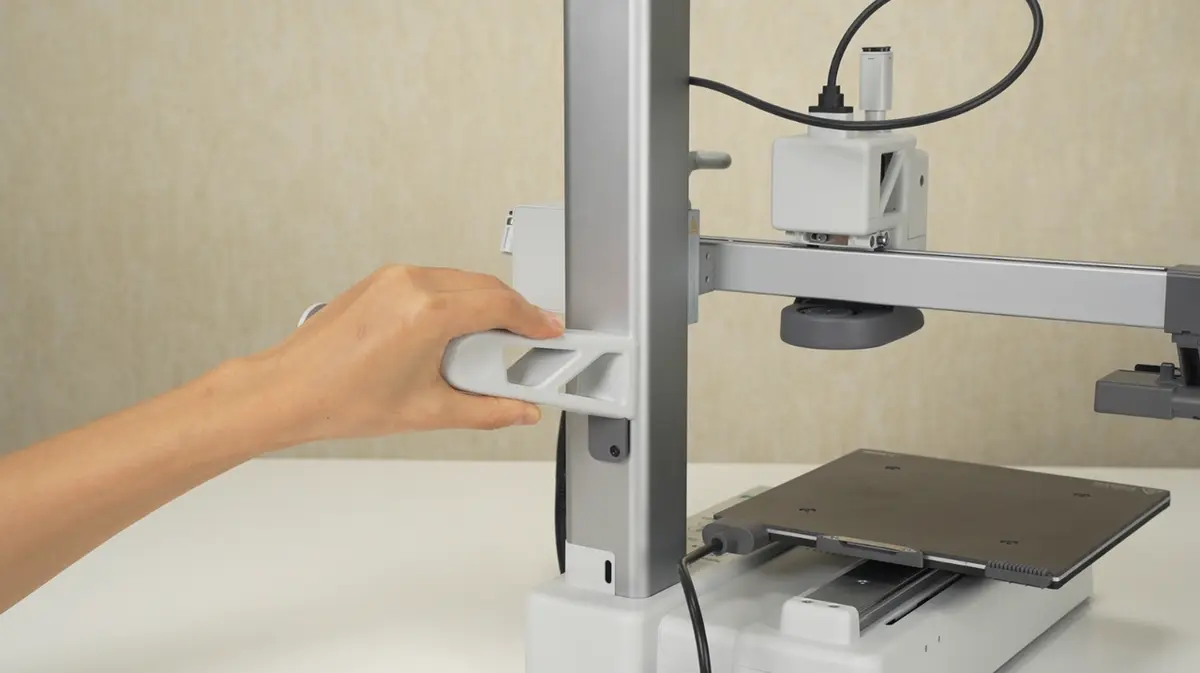

2. Skub spoleholderen på plads oppefra og ned.

Sørg for, at spoleholderens retning passer til åbningens retning.

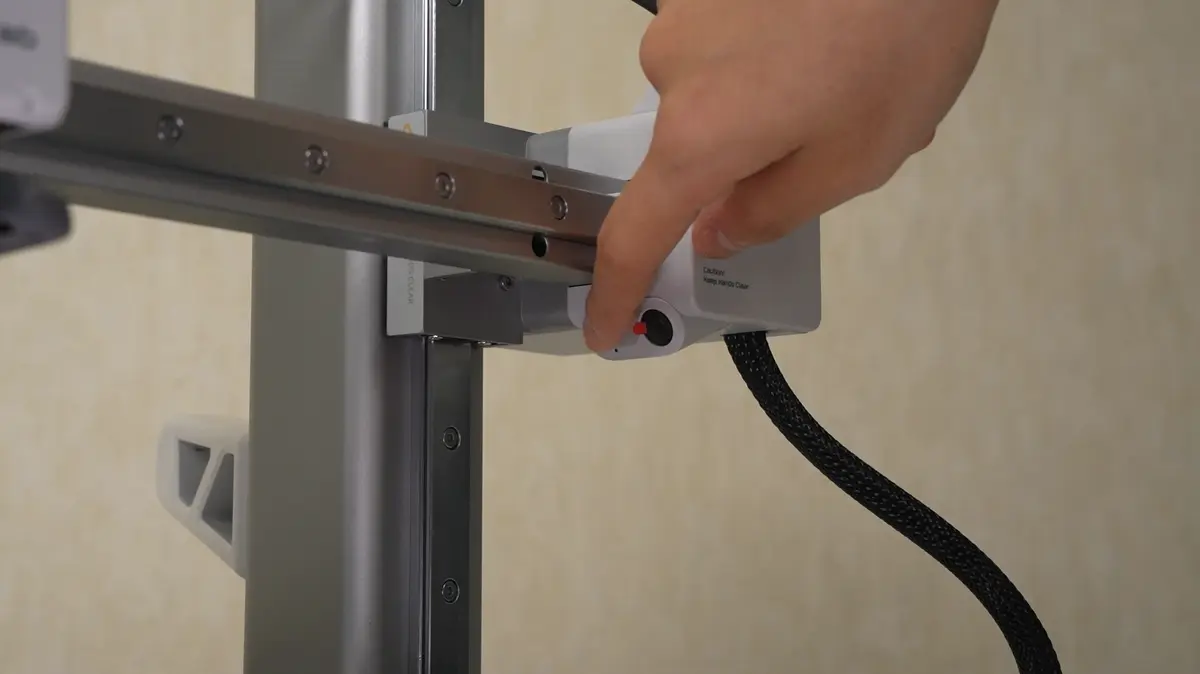

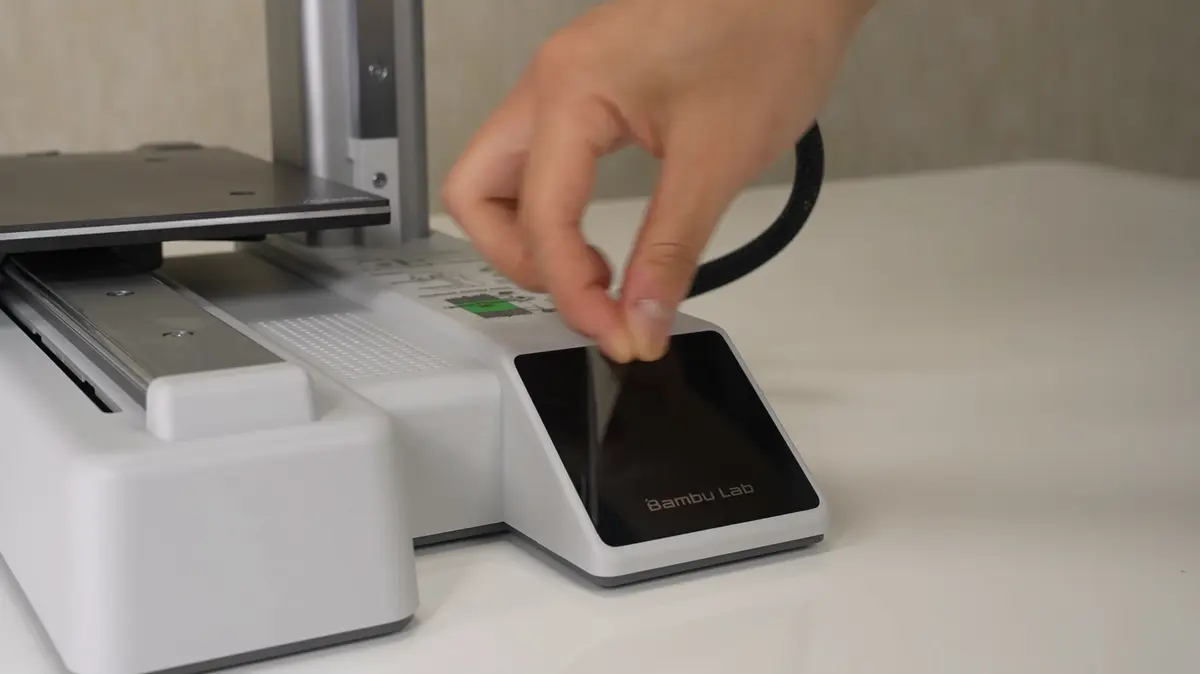

Fjern beskyttelsesfilmen på kameraet og skærmen

Sådan samler du AMS lite

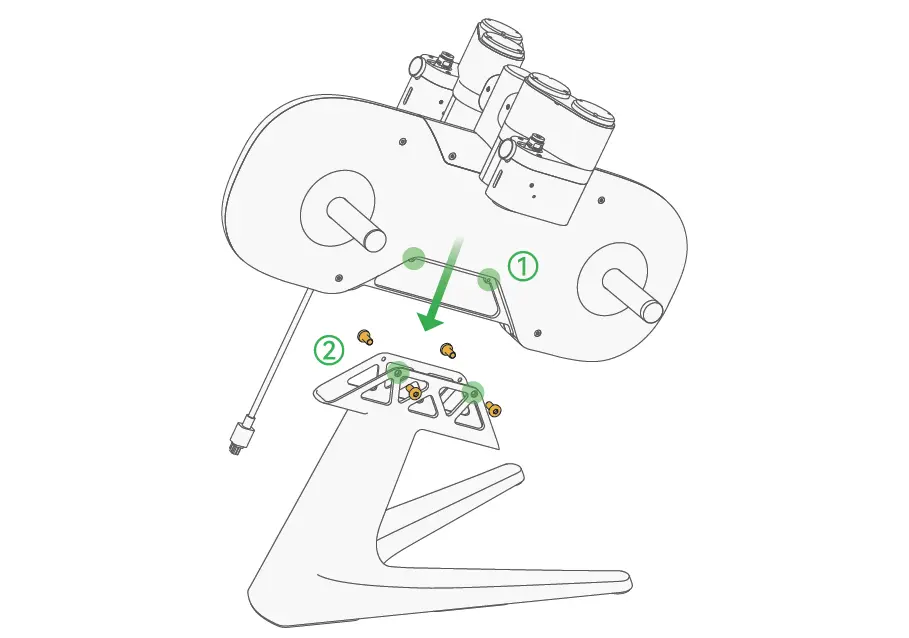

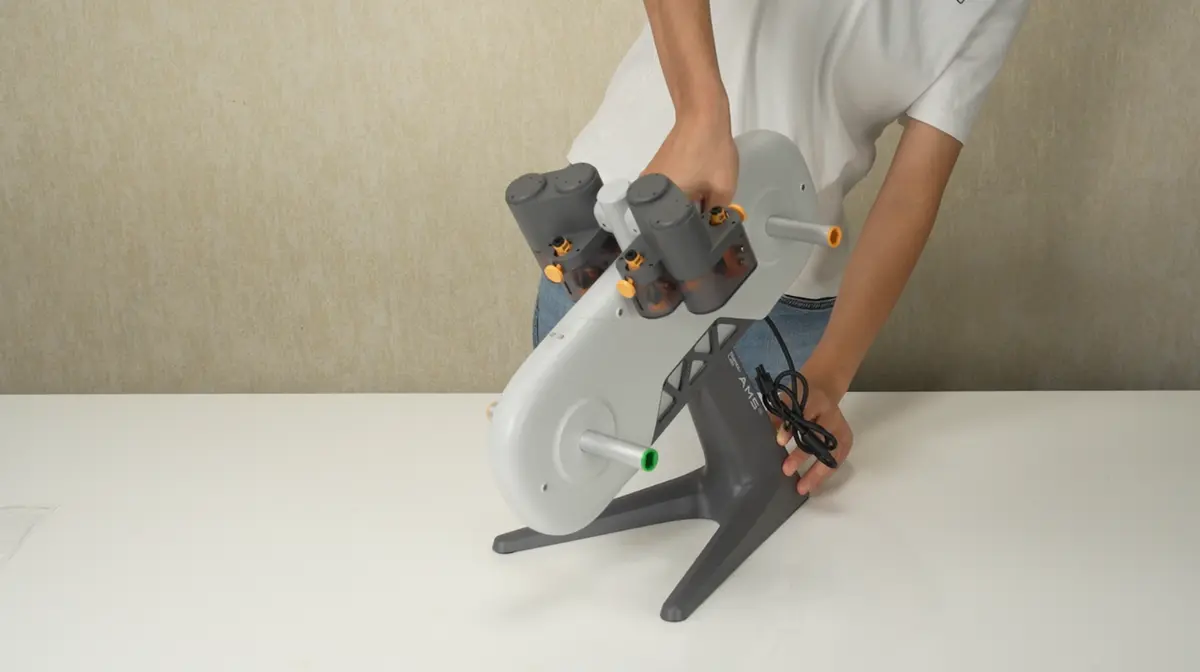

1. Sæt AMS lite-enheden på stativet (kablet vendt mod AMS'ens bagside).

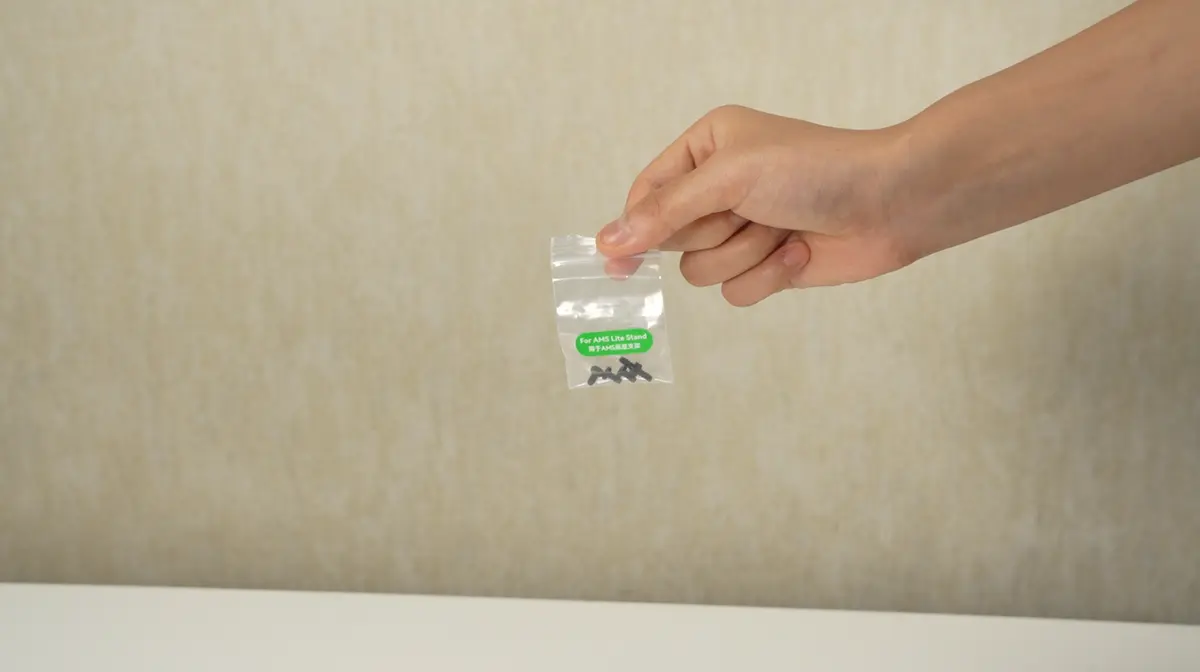

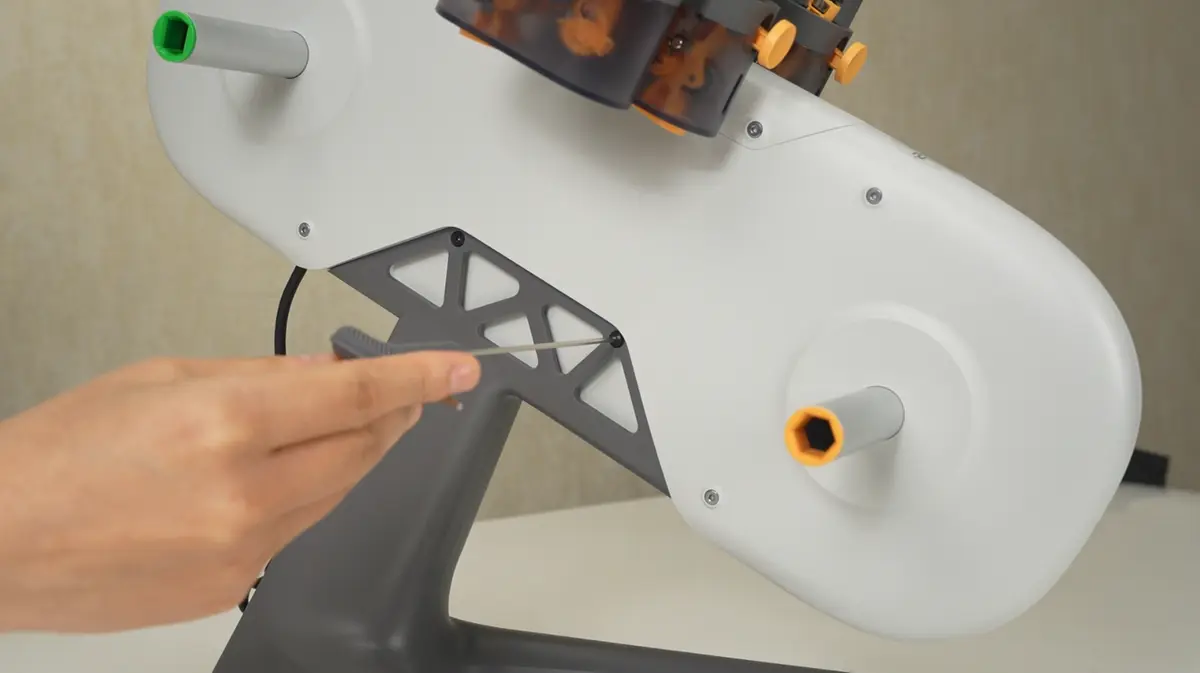

2. Fastgør AMS lite med de 4*BT3-8-skruer (til AMS-stativ) fra tilbehørsæsken

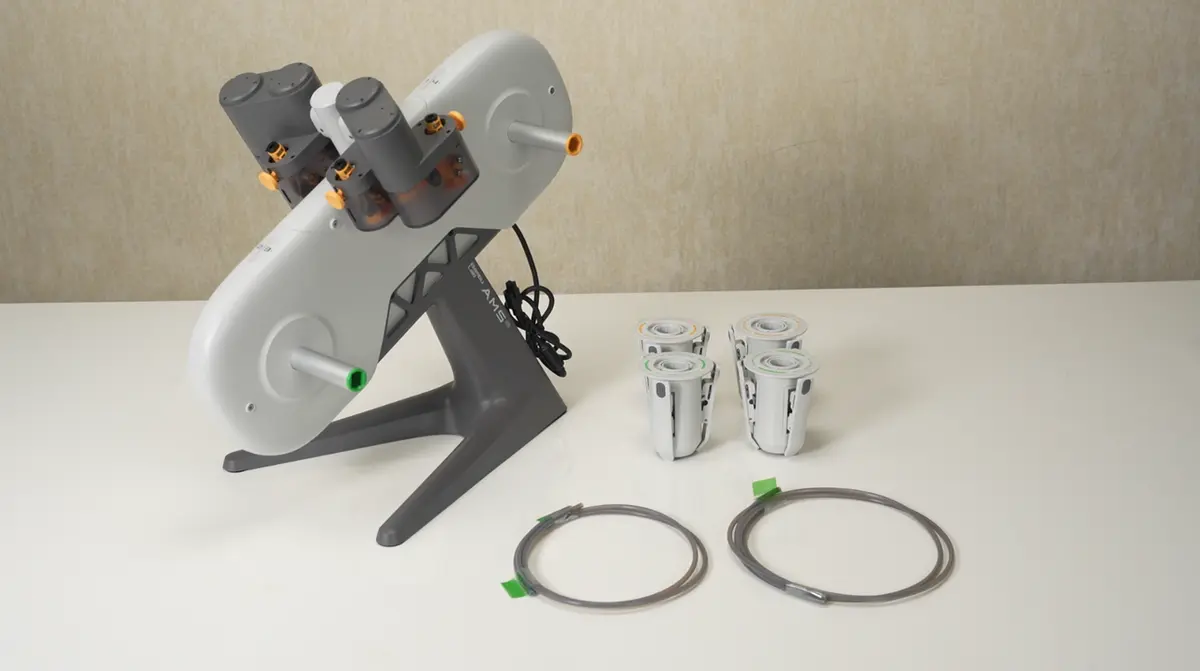

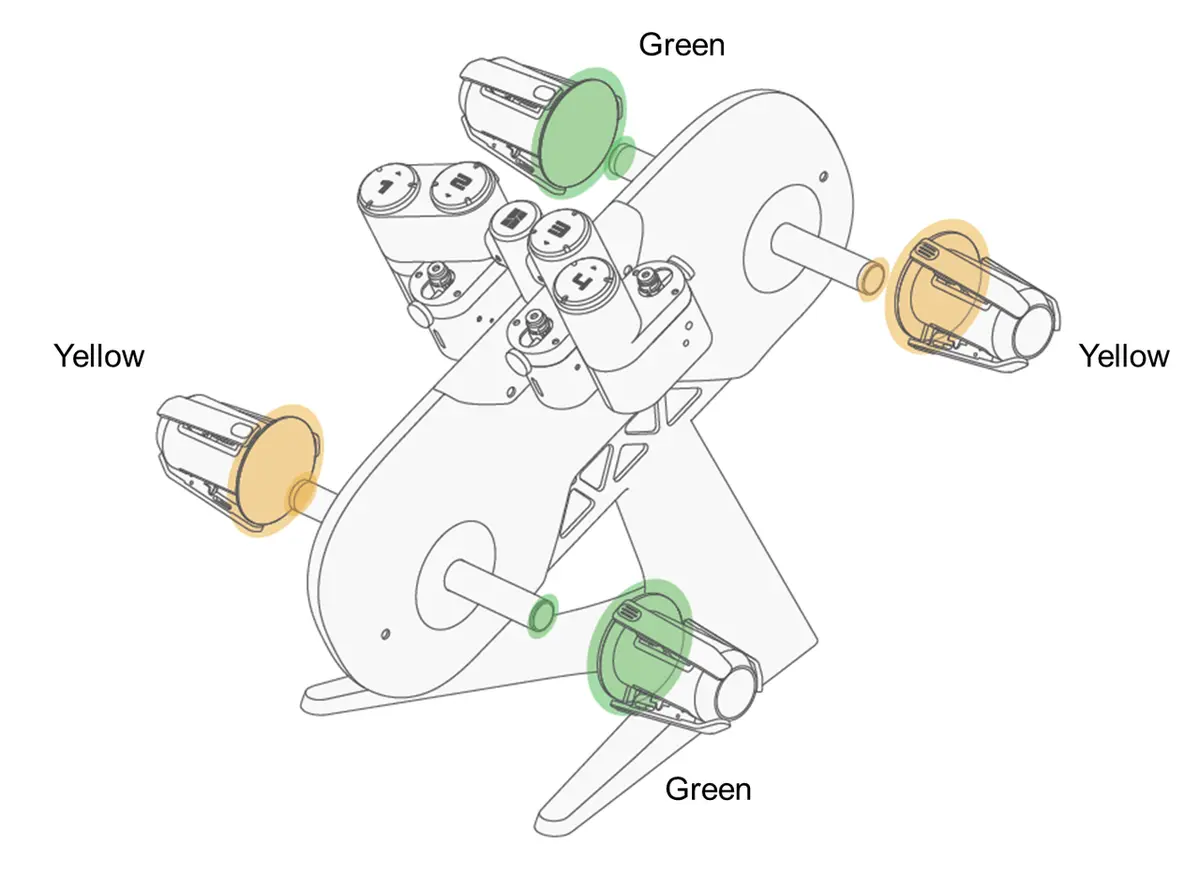

3. Skub de roterende spoleholdere helt ind. Vær omhyggelig med at matche farverne for at undgå at beskadige dele (som vist på diagrammet matcher gul med gul, og grøn matcher med grøn).

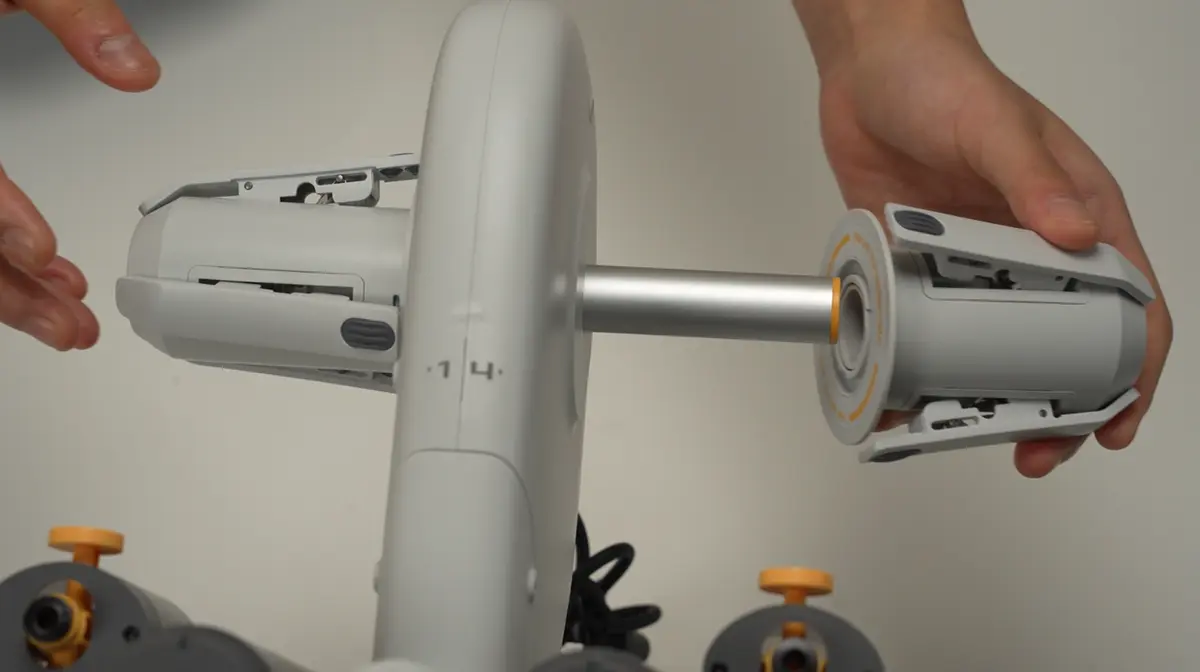

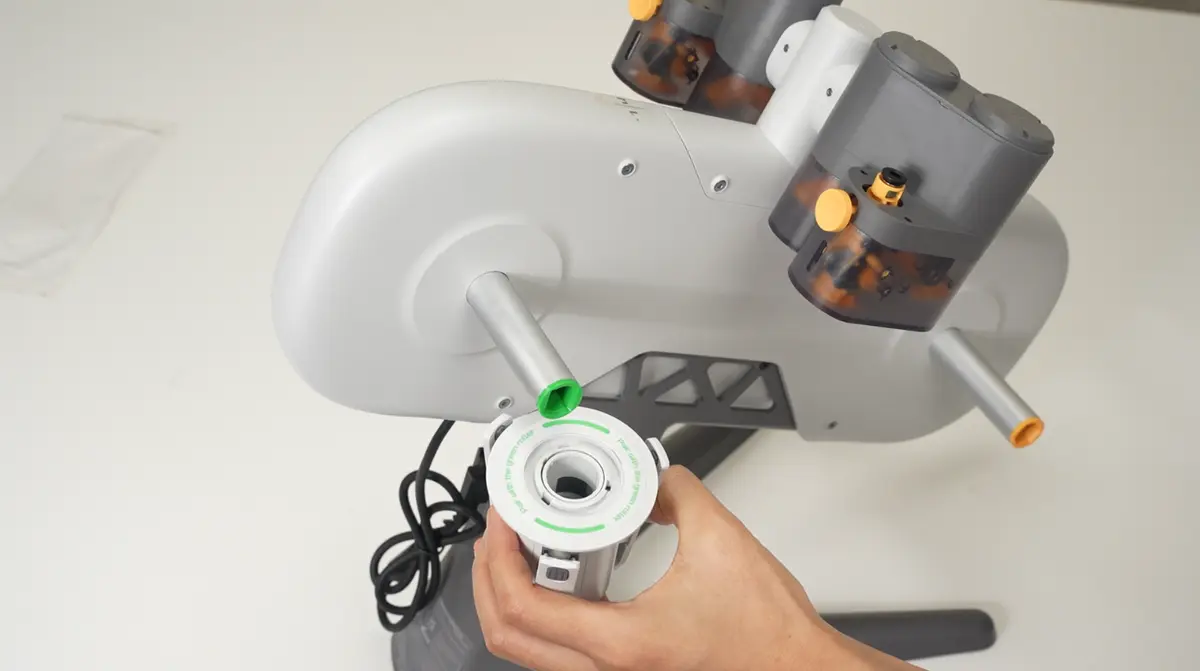

De gule roterende spoleholdere har en sekskantet klips indeni, hvilket gør dem relativt nemmere at justere i forhold til låsepositionen. De grønne roterende spoleholdere har en rektangulær form, så det anbefales groft at justere dem efter hullet før indsættelse og derefter flytte dem parallelt med små justeringer for at sikre, at de flugter med låsepositionen.

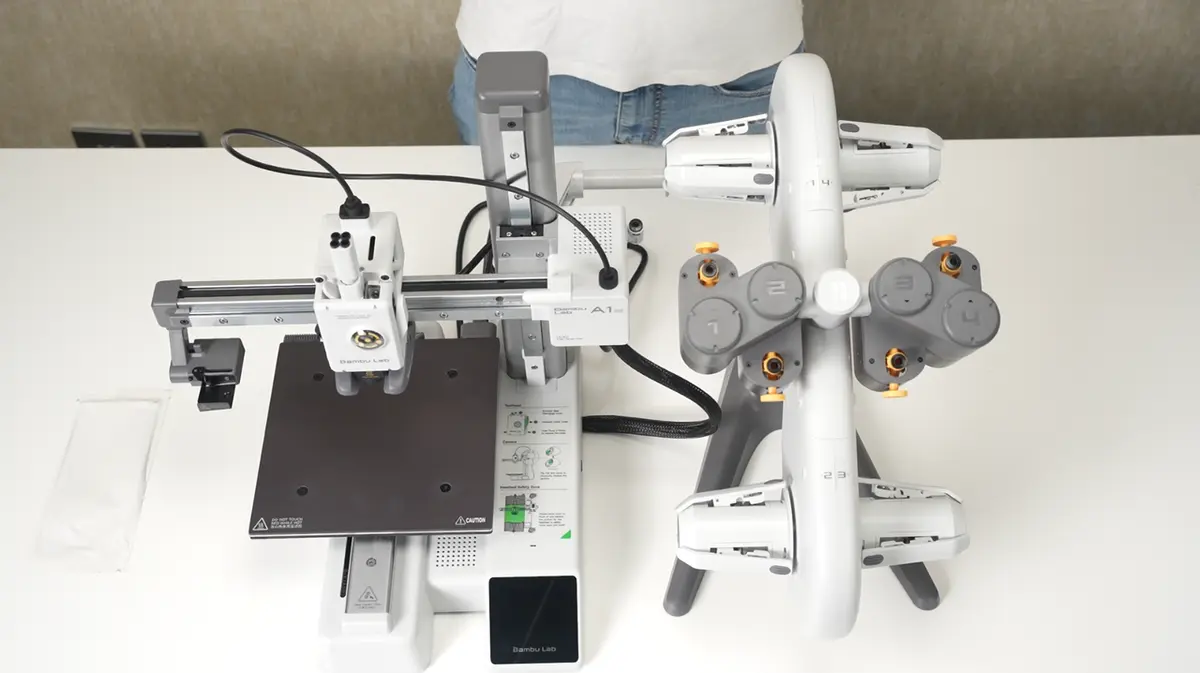

4. Placer AMS lite på højre side af A1 mini-printeren, når de roterende spoleholdere er monteret korrekt.

5. Monter PTFE-slangerne

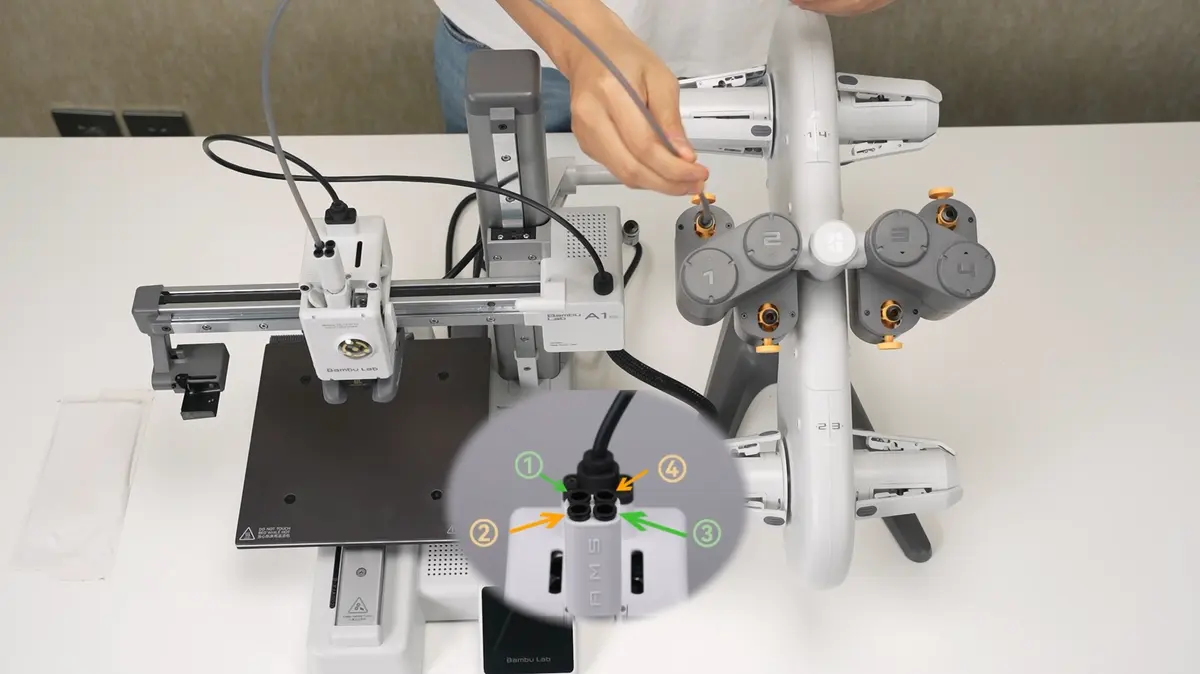

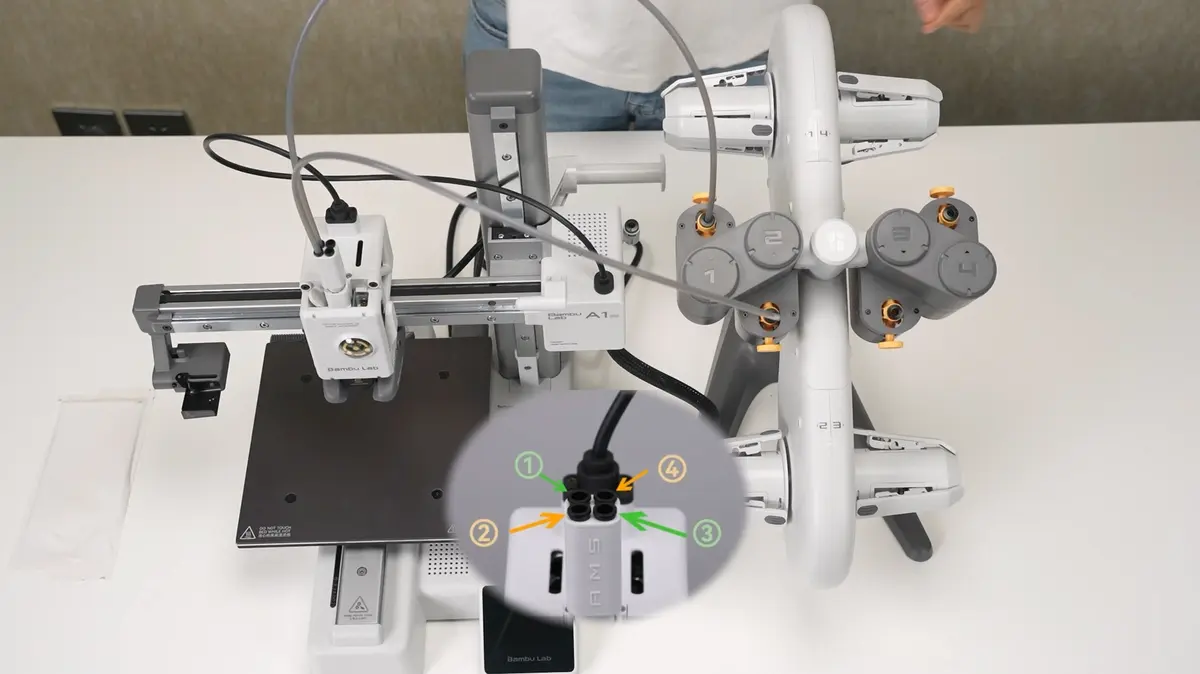

Som vist på billederne sætter du de 580 mm lange PTFE-slanger i fremføringskoblingernes konnektorer 1 og 2. Sæt den anden ende af PTFE-slangen fra port 1 ind i venstre bagside af filamenthubben, og sæt den anden ende af PTFE-slangen fra port 2 ind i venstre forside af filamenthubben. (Set forfra og bagud)

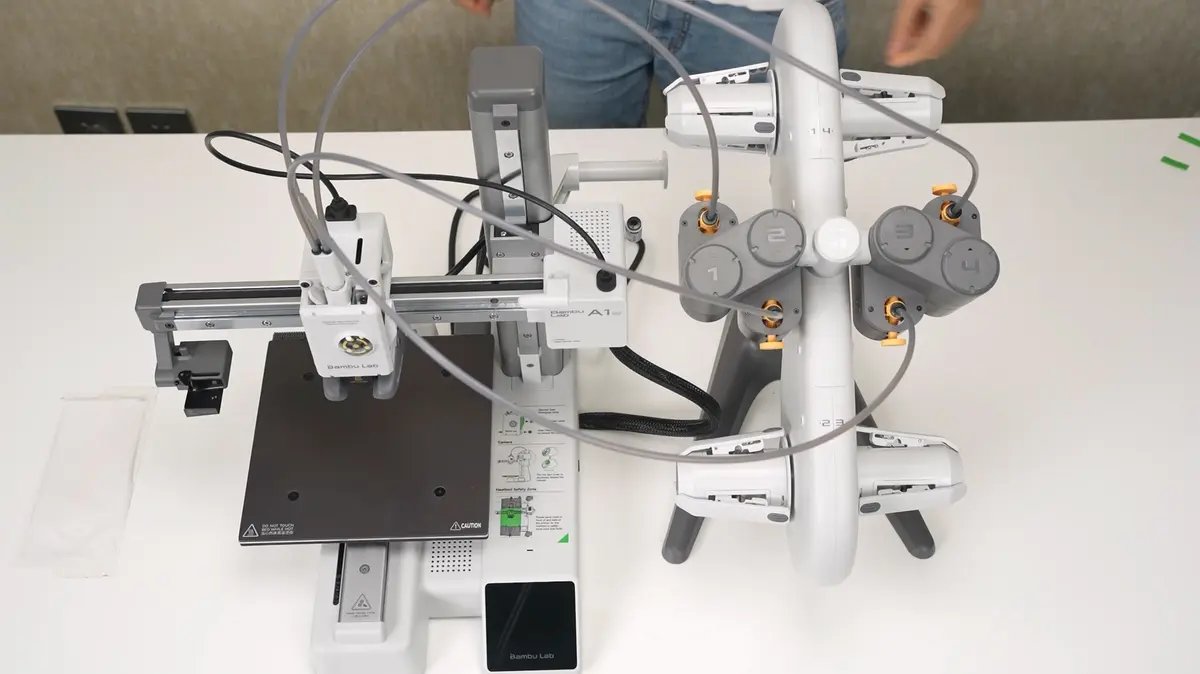

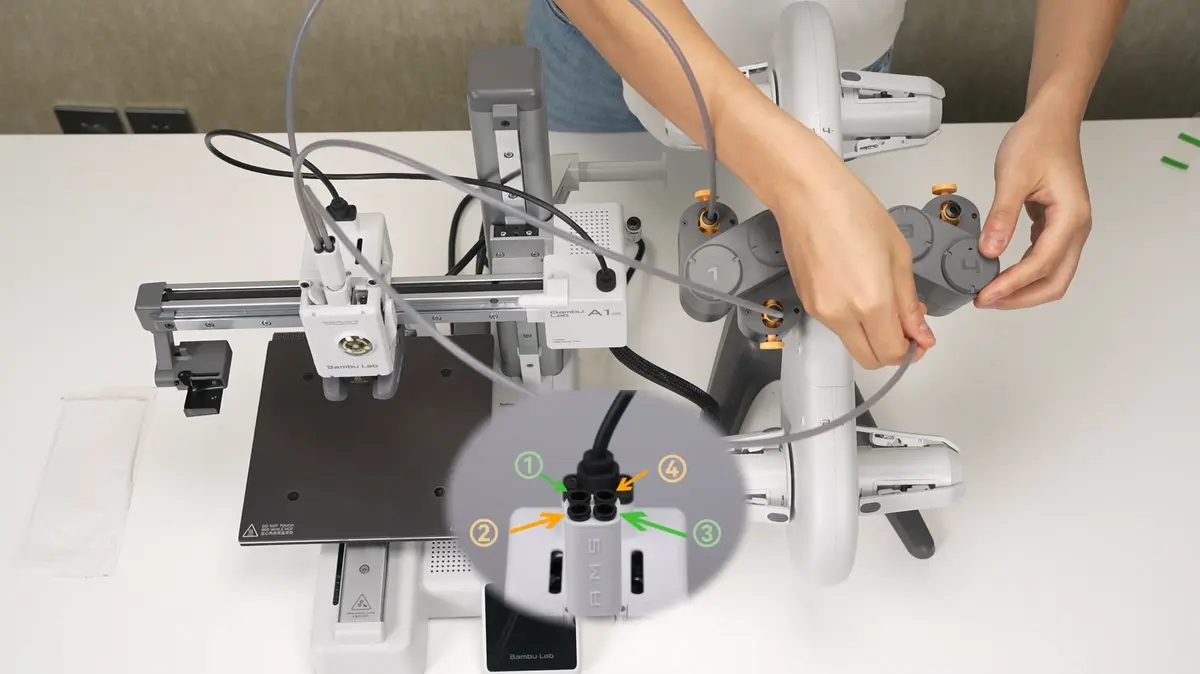

Som vist på billederne sætter du de 700 mm lange PTFE-slanger i fremføringskoblingernes konnektorer 3 og 4. Sæt den anden ende af PTFE-slangen fra port 3 ind i højre forside af filamenthubben, og sæt den anden ende af PTFE-slangen fra port 4 ind i højre bagside af filamenthubben. (Set forfra og bagud)

Bemærk: Hvis du ved en fejl har indsat PTFE-slangen forkert under monteringen, kan du se denne Wiki for at fjerne den: Fjernelse af PTFE-slange på A1-serien

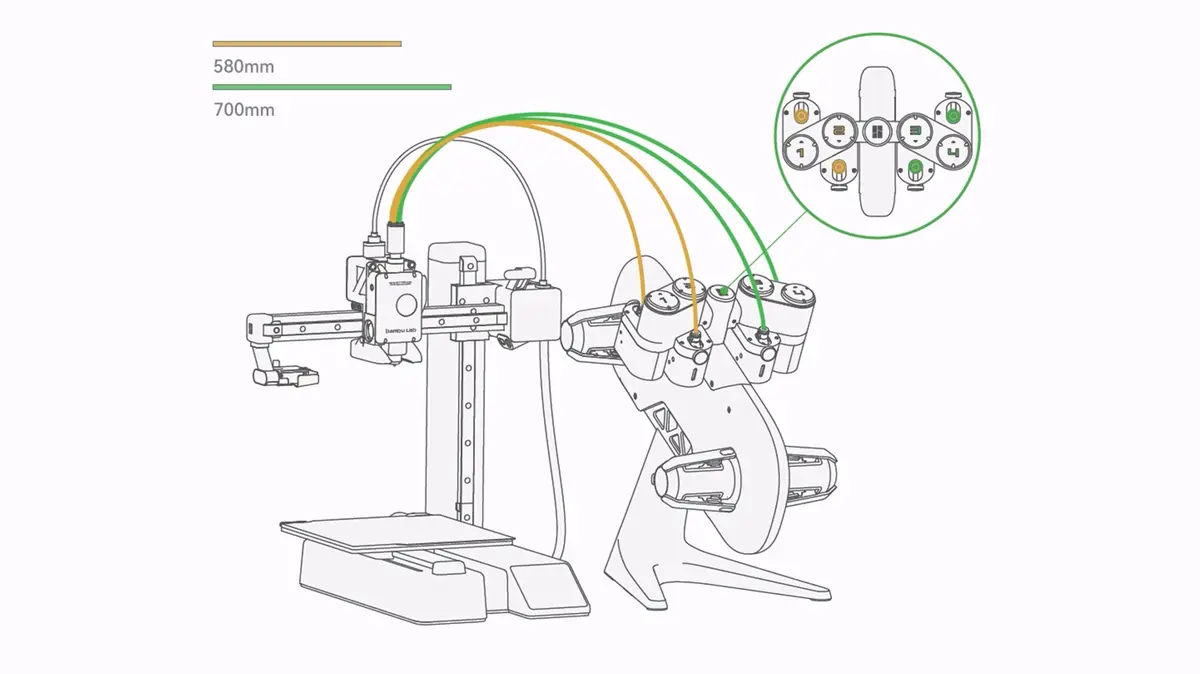

Her er en samlet visuel fremstilling af de 4 færdigmonterede PTFE-slanger:

Monter kabelorganisatoren

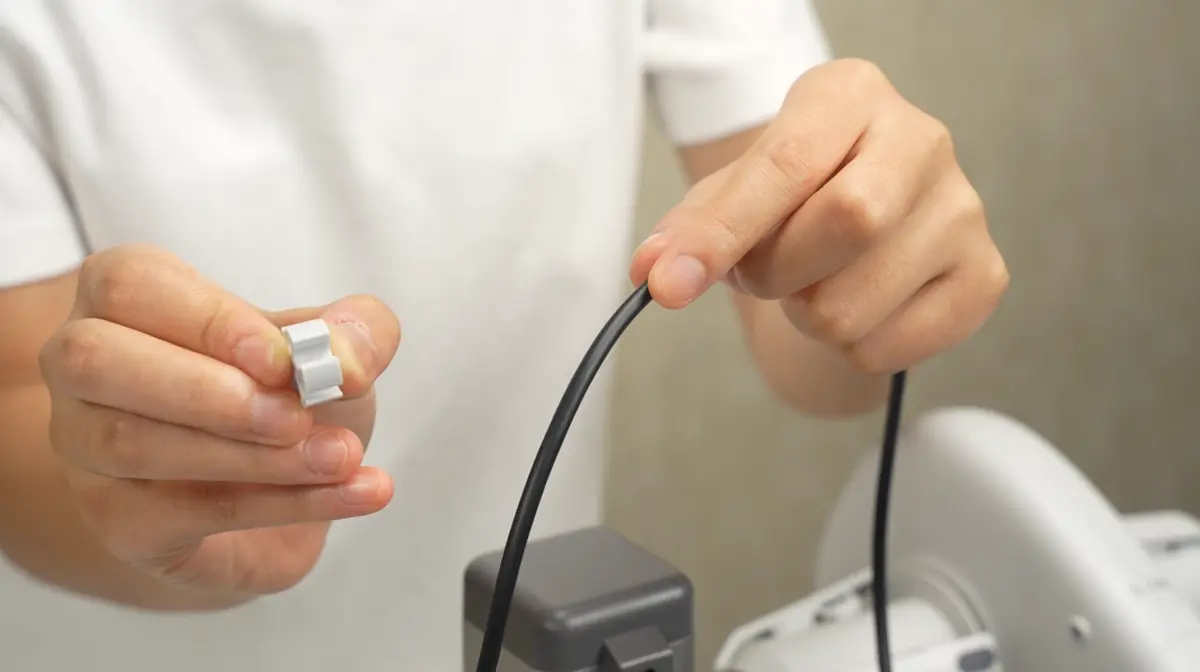

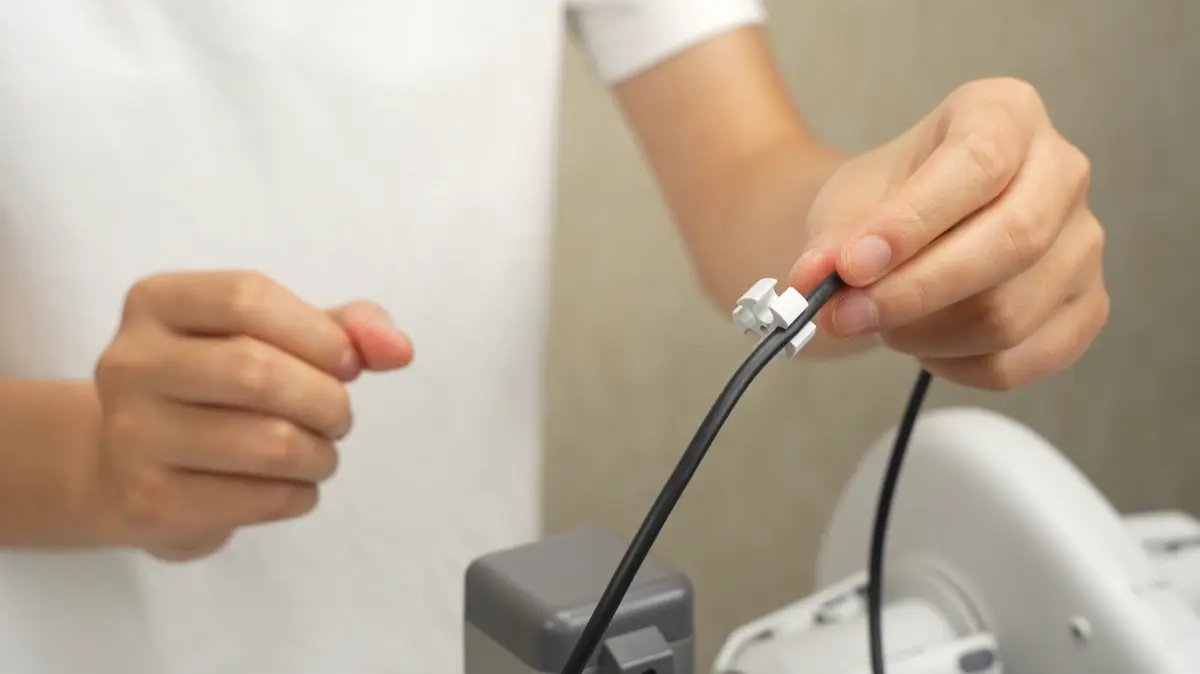

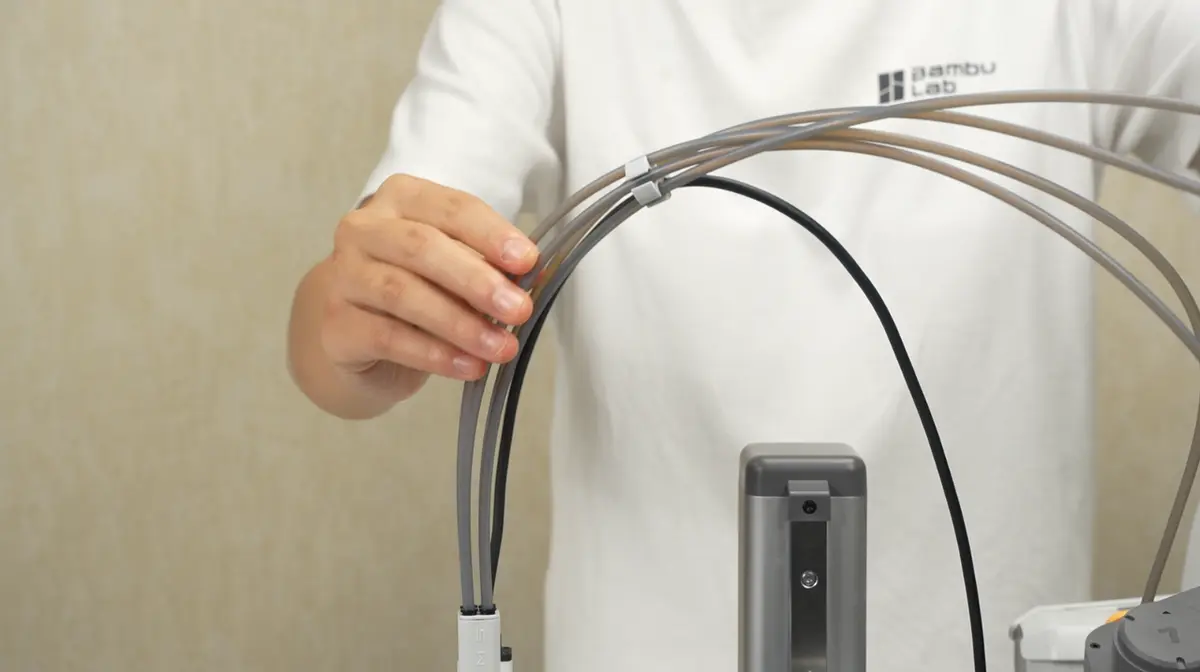

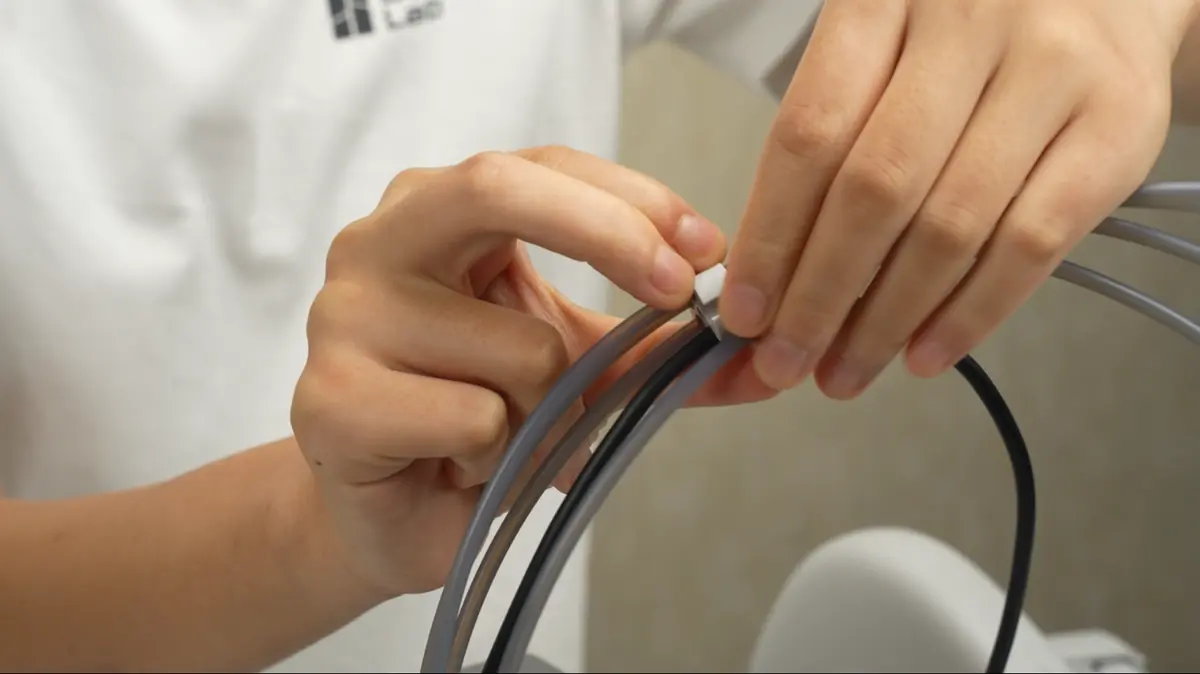

Monter organisatoren som vist på diagrammet. Klips det sorte kabel fast i det mindre hul, og fastgør PTFE-slangerne i de fire andre større huller. Bemærk, at kabelorganisatoren skal placeres tæt på enden af printhovedet og ikke ved AMS lite.

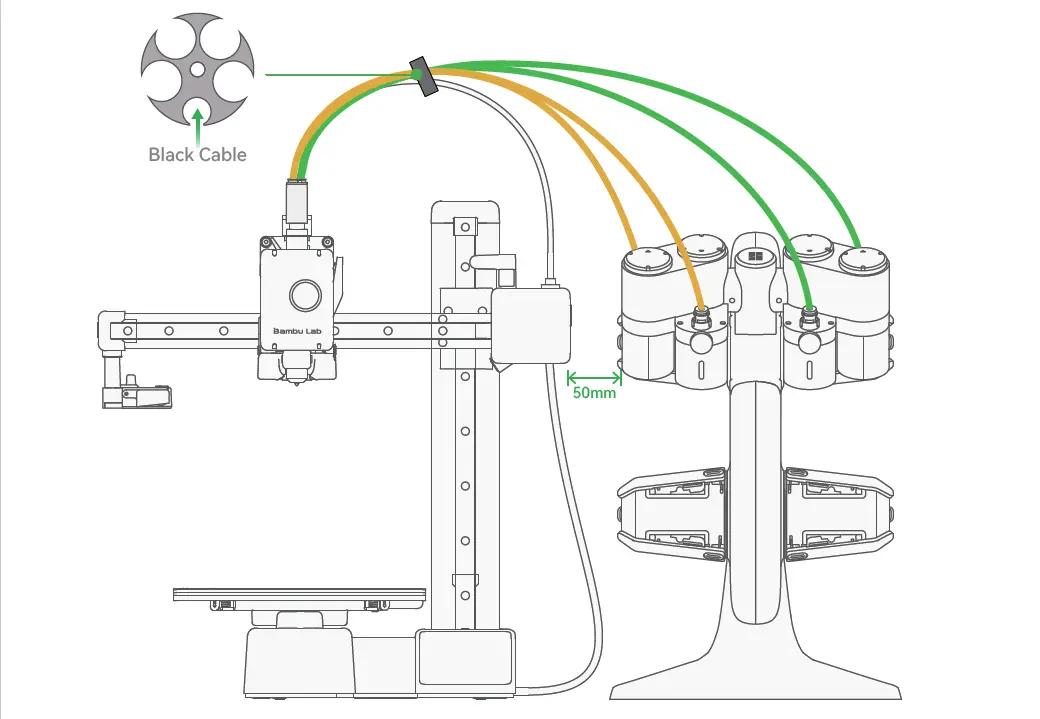

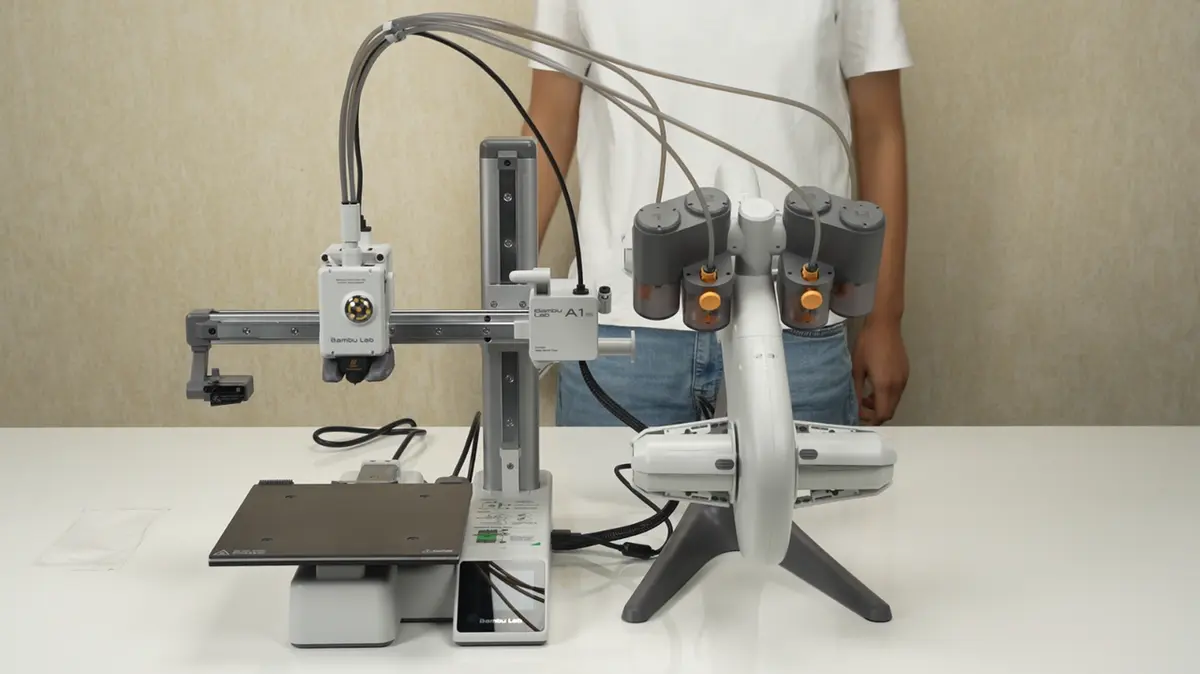

Den anbefalede afstand mellem A1 mini og AMS lite er 50 mm, som vist på diagrammet.

Tænd printeren og AMS lite

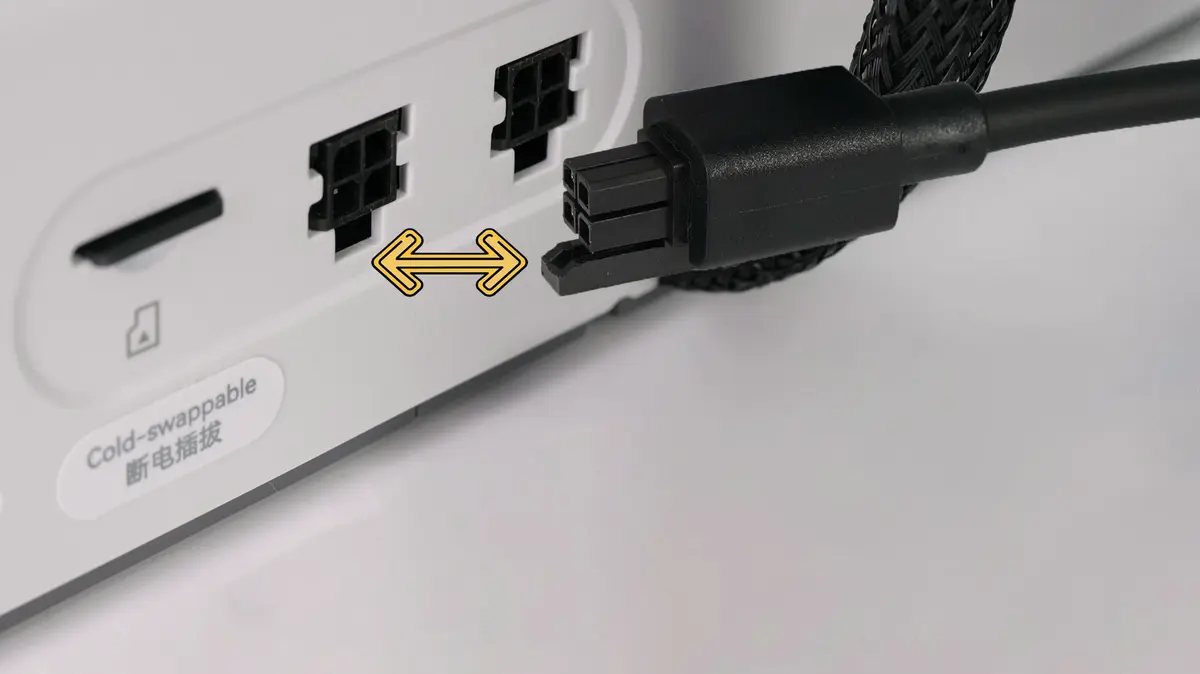

Sæt AMS lites 4-pin-stik i porten på A1 mini. (en af dem); Sørg for, at 4-pin-kablet er sat korrekt i og flugter med beskyttelsesklipsens retning.

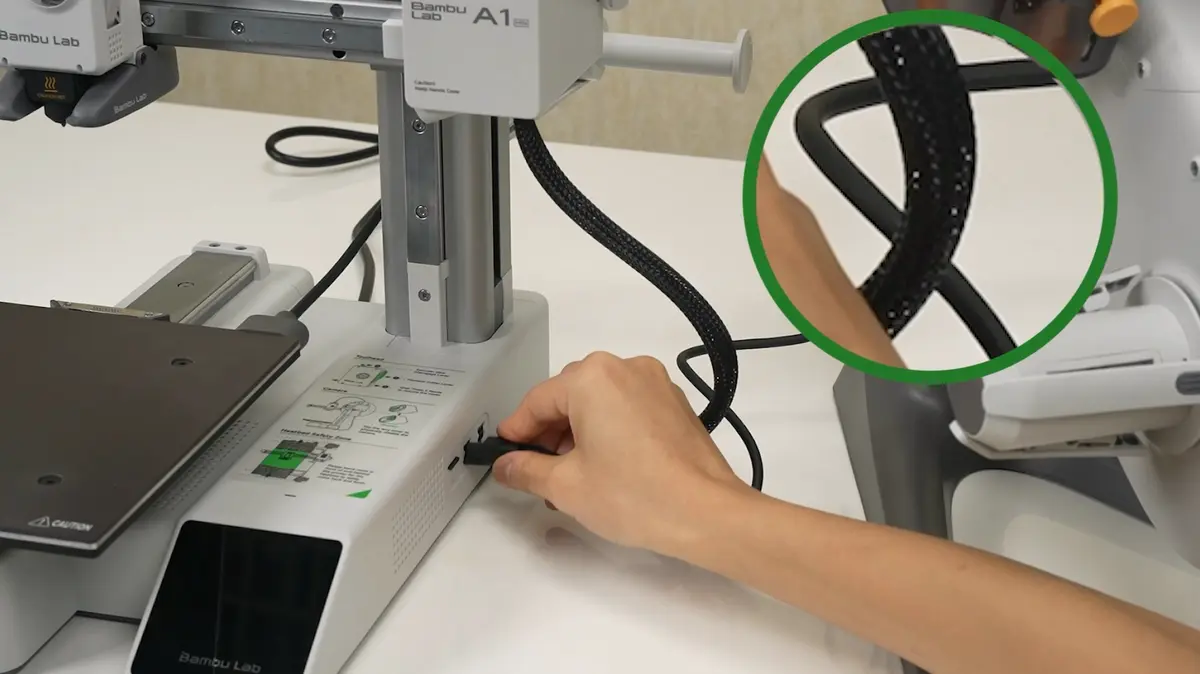

Sørg for at organisere AMS lites 4-pin-kabel og A1 minis flettede kabel pænt hver for sig, så de ikke krydser hinanden. Det forhindrer, at de to kabler vikler sig sammen eller trækker i hinanden, når du printer store emner.

Venlig påmindelse: Den beskyttende skum på din printer kan afvige fra den, der vises i videoen. Sørg for at fjerne al skum (for eksempel det omkring varmebeddet), inden du tilslutter printeren til strøm.

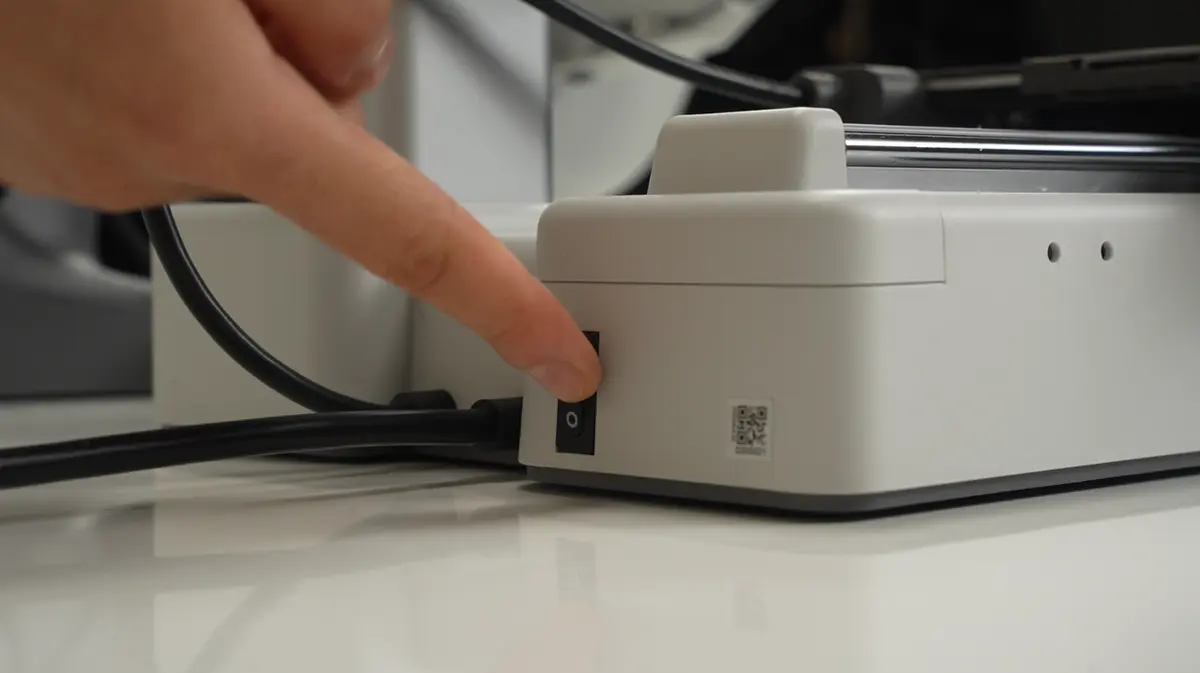

Tilslut printeren til strømkilden, og tænd A1 mini på bagsiden.

Sørg for at give varmebeddet sikker plads til at bevæge sig. (som vist på diagrammet)

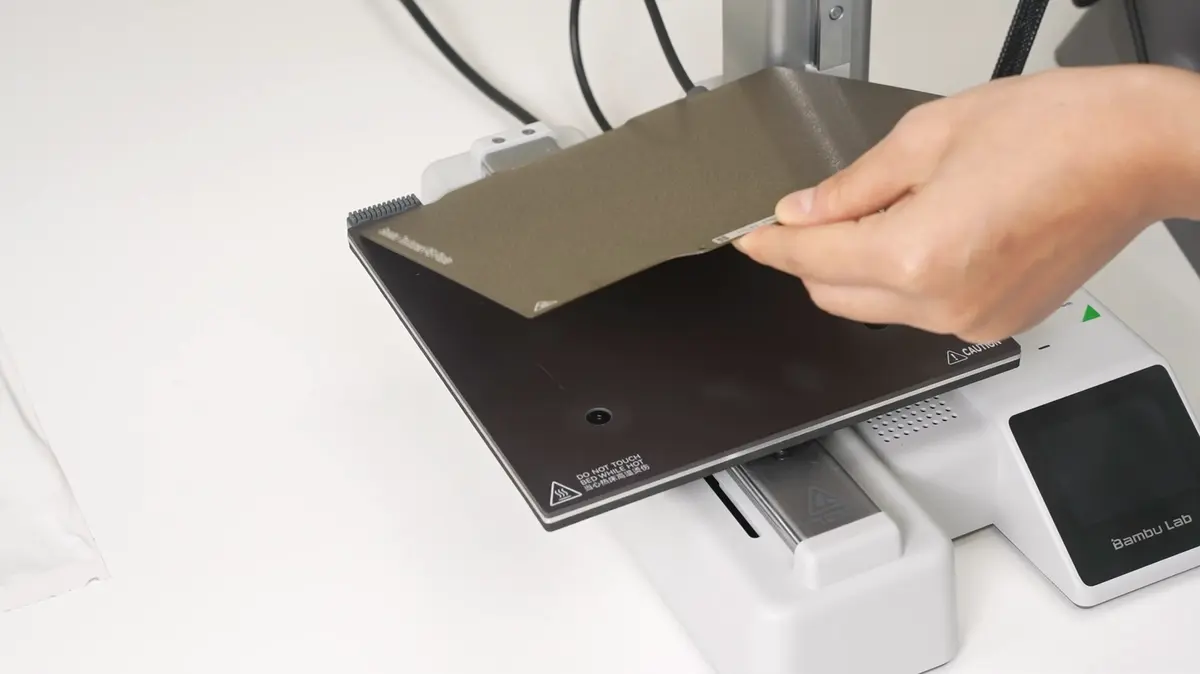

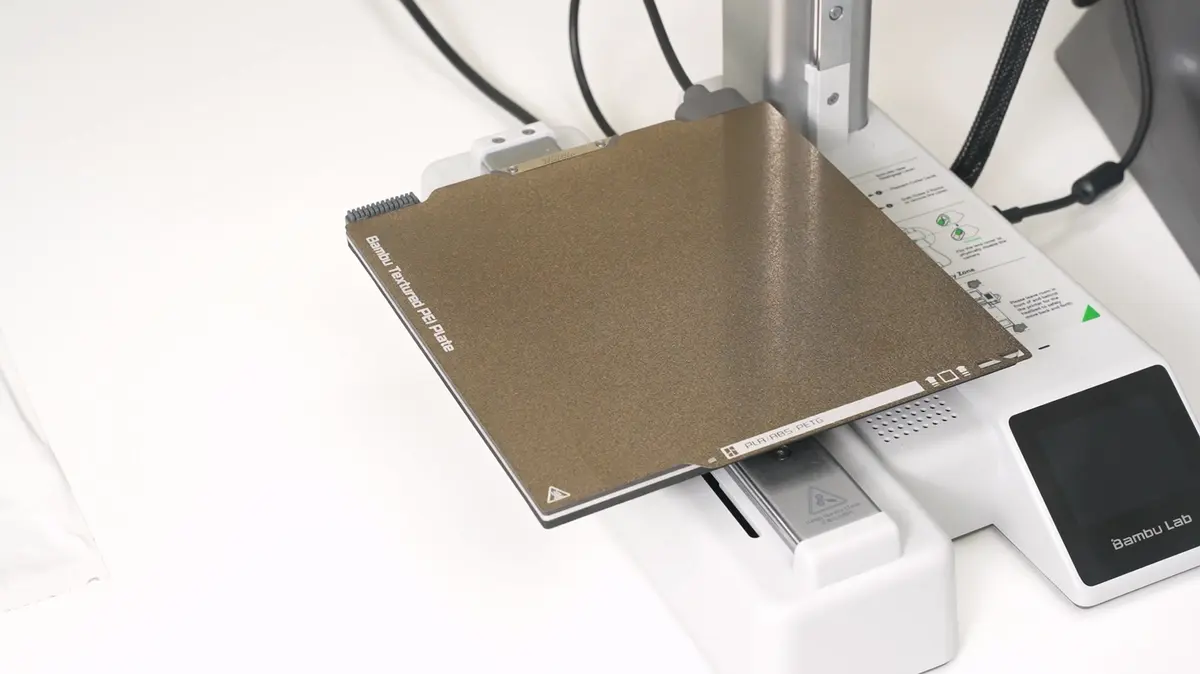

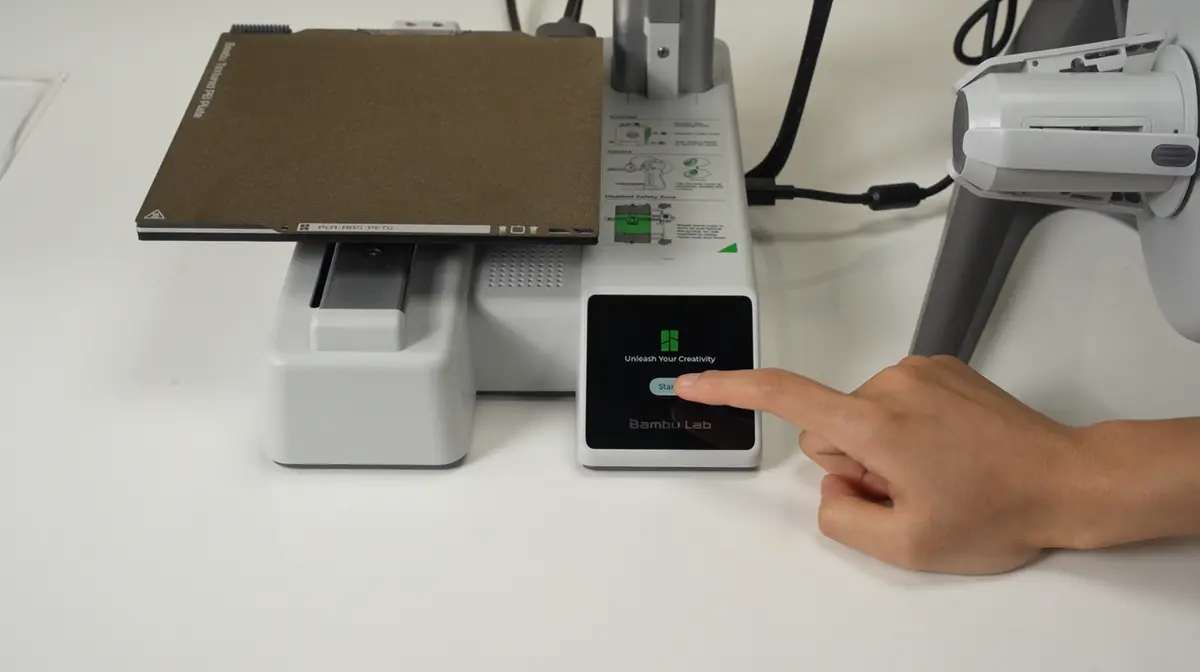

Læg den teksturerede PEI-plade på varmebeddet, og følg anvisningerne på skærmen for at gennemføre initialisering og kalibrering.

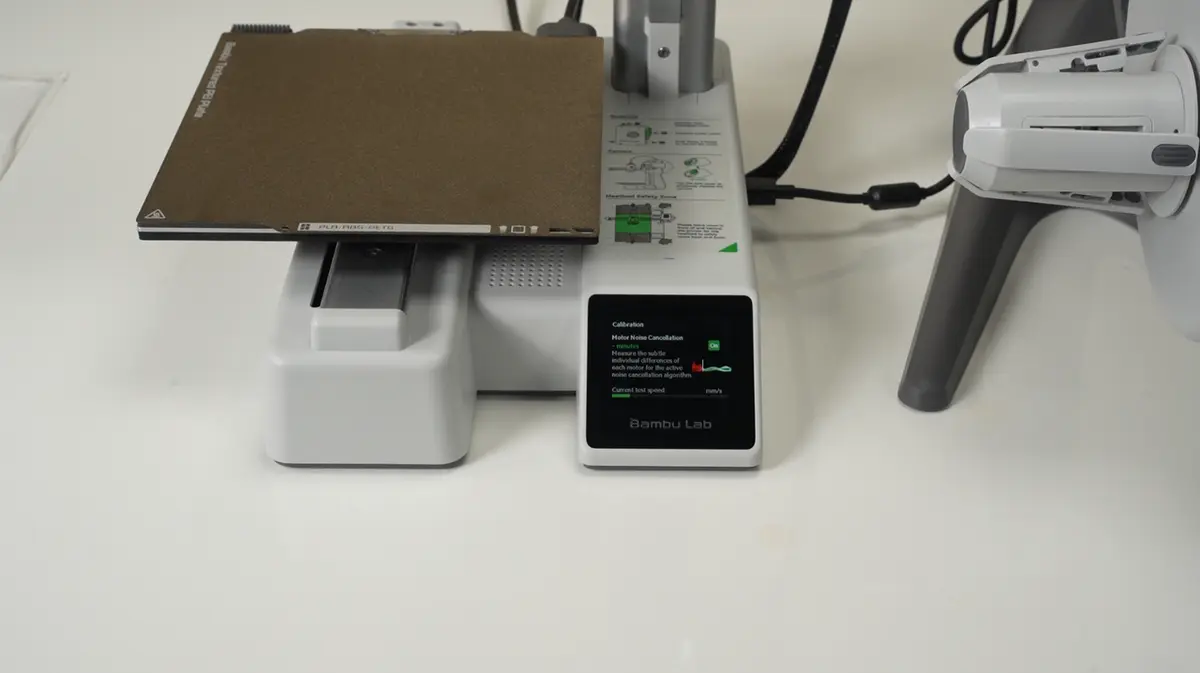

Når printeren er tændt, følger du anvisningerne på skærmen for at gennemføre initialisering og kalibrering af printeren.

Hvis du sprang netværksopsætningen og bindingen til Bambu Handy over under udpakningen, kan du stadig forbinde og binde printeren til Bambu Handy på indstillingssiden, når printerens kalibrering er gennemført.

Bilag: Montering af ekstern filamentspoleholder og start af det første print med A1 mini

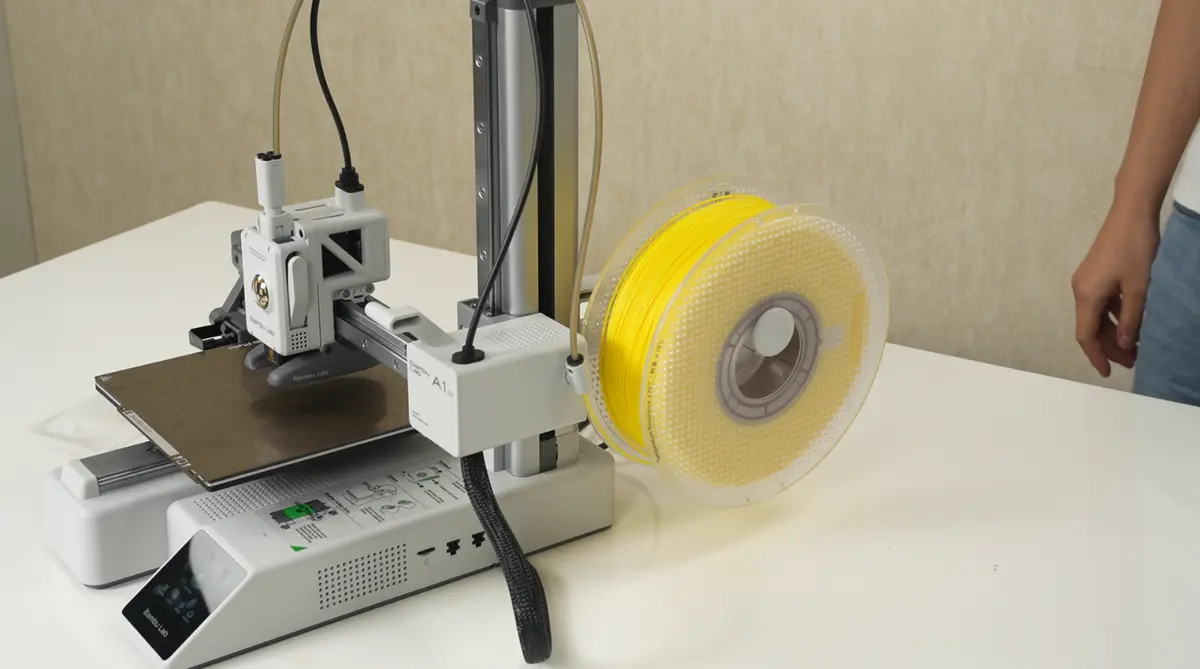

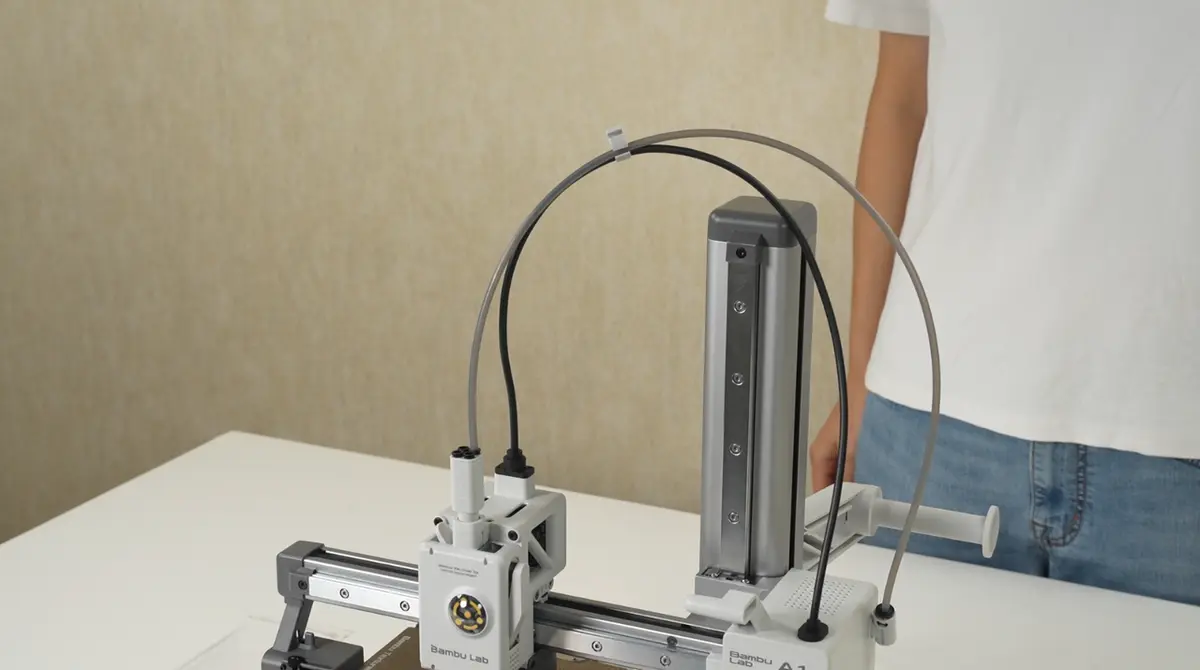

Hvis du vil bruge en ekstern filamentspoleholder, kan du følge billedet nedenfor for at montere PTFE-slangen og spoleholderen.

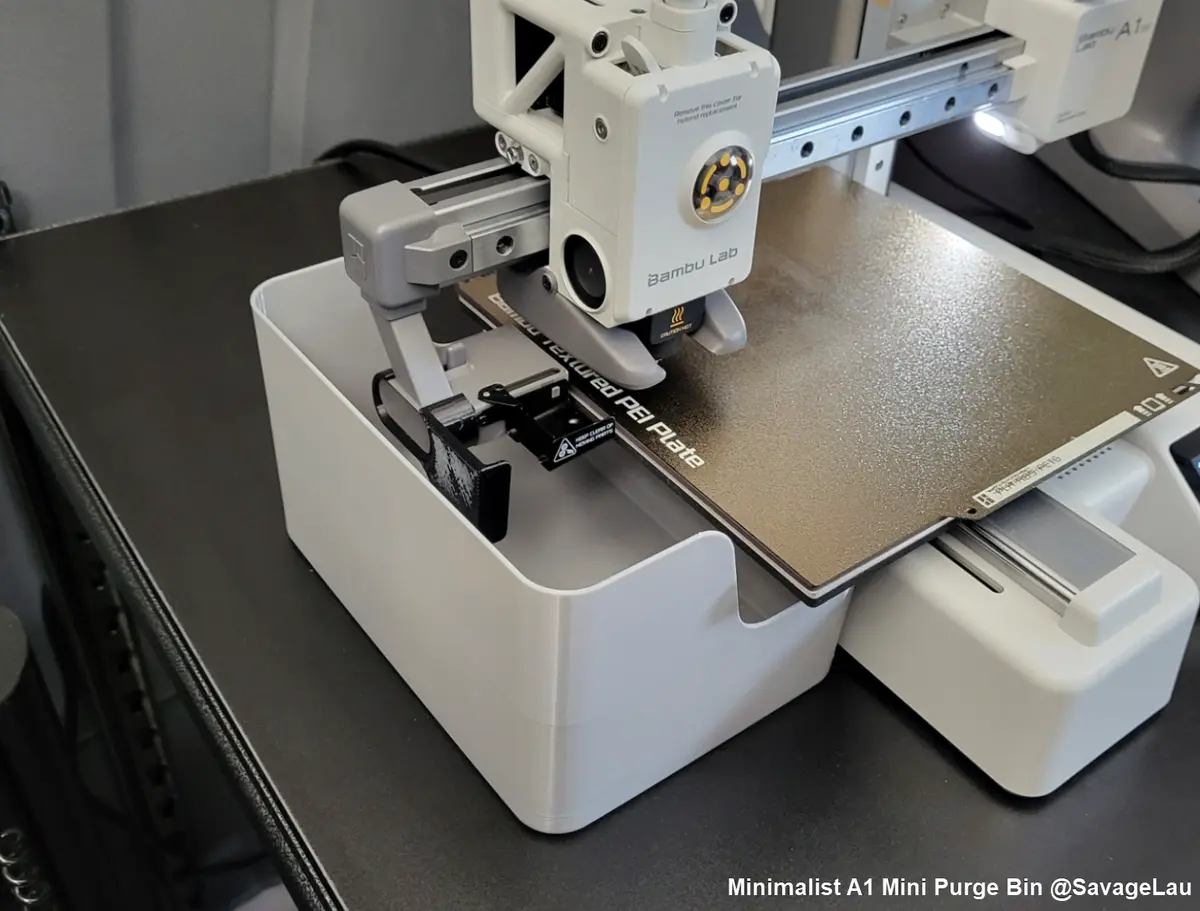

Placer en kasse eller beholder til at opfange de filamentrester, der falder fra purge wiper. Den lille kasse, som filamentet leveres i, er en god løsning, indtil du finder et bedre alternativ (som i eksemplet vist nedenfor). Sørg for at placere beholderen under purge wiper ved venstre side af printeren.

Søg efter en A1 mini purge container på MakerWorld for at printe din egen.

På grund af begrænset plads henvises der til følgende artikler for vejledning til det første print.

• A1 minis første print med en AMS lite
• A1 minis første print med en ekstern spole
