Udskiftning af filamentsensor-base på A1-serien

Filamentsensor-base

Filamentsensor-basen er monteret oven på ekstruderenheden på værktøjshovedet og bruges som fast base til montering af filamentsensoren (Hall Board) på siden. Den fungerer også som base for filament-hubben på printere i A1-serien.

Hvornår skal du udskifte filamentsensor-basen

I de fleste tilfælde er der kun lille risiko for, at filamentsensor-basen tager skade. Et sammenstød med værktøjshovedet eller forkert afmontering af filament-hubben kan dog beskadige rammen eller brække basens fastgørelseslatch. For at sikre en problemfri filament-indføring bør du udskifte filamentsensor-basen med det samme.

Nødvendigt værktøj og materialer

For at udskifte filamentsensor-basen skal du bruge følgende værktøj:

1. H1.5/H2.0 unbrakonøgle (medfølger i tilbehørspakken)
2. Nøgle

Skrueliste

Bemærk: Sørg for at opbevare de skruer, du fjerner under vedligeholdelsen, et sikkert sted. Hvis du mister skruer, kan du ikke montere filamentsensor-basen korrekt.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse på printeren og dens elektronik, herunder ledningerne i værktøjshovedet, da en tændt printer under sådanne opgaver kan forårsage kortslutning, der kan føre til yderligere skader på elektronikken og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlsøgning på printeren, kan du blive nødt til at afmontere visse dele, herunder hotend. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metal- eller elektronikkomponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skader.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger og skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har spørgsmål eller bekymringer omkring denne guide, opret en ny sag på vores supportside så gør vi vores bedste for at svare hurtigt og hjælpe dig.

Fremgangsmåde

Trin 1: Tag filamentet ud af printeren (for fritstående printer)

Metode 1: Tag filamentet ud via printeren (når printeren er tændt)

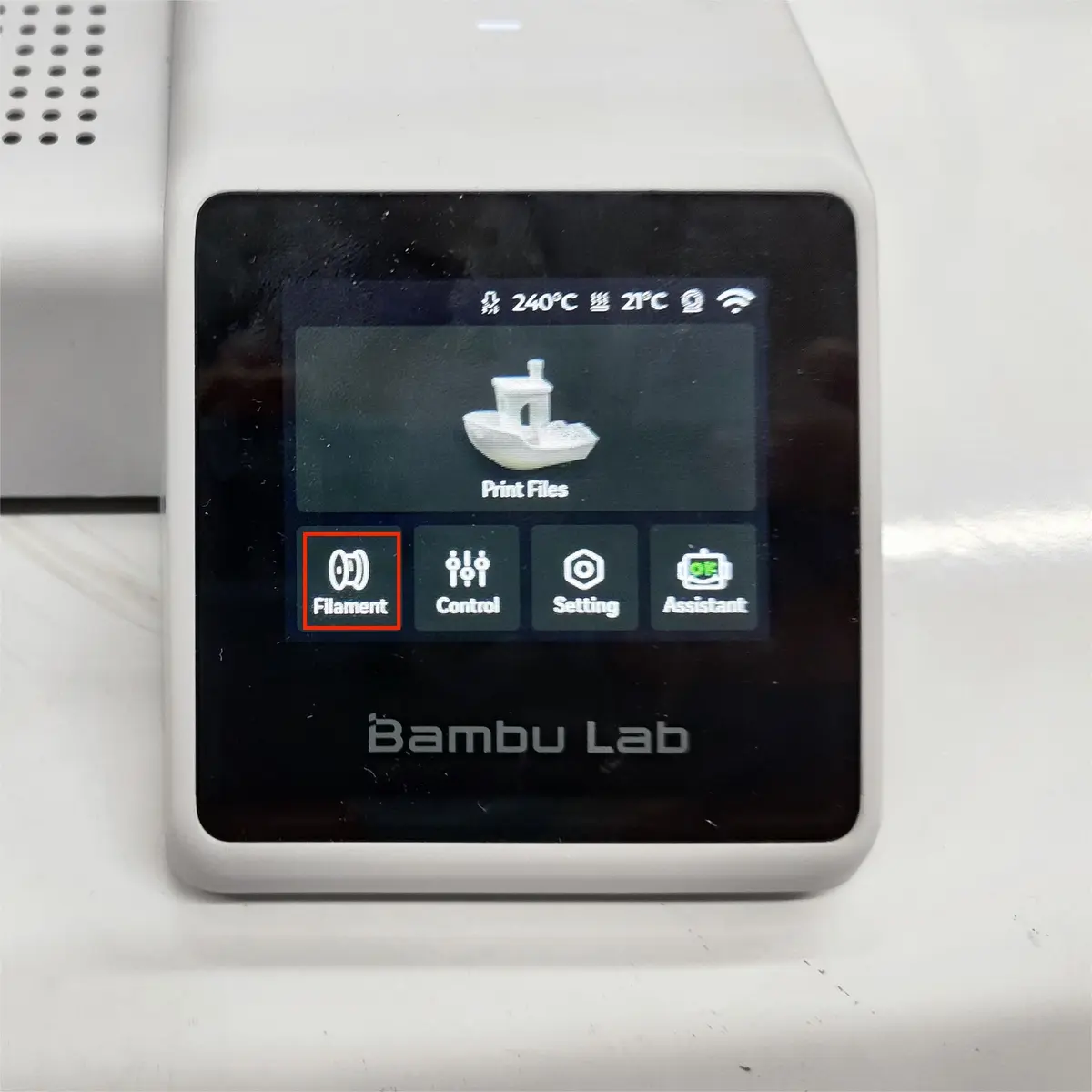

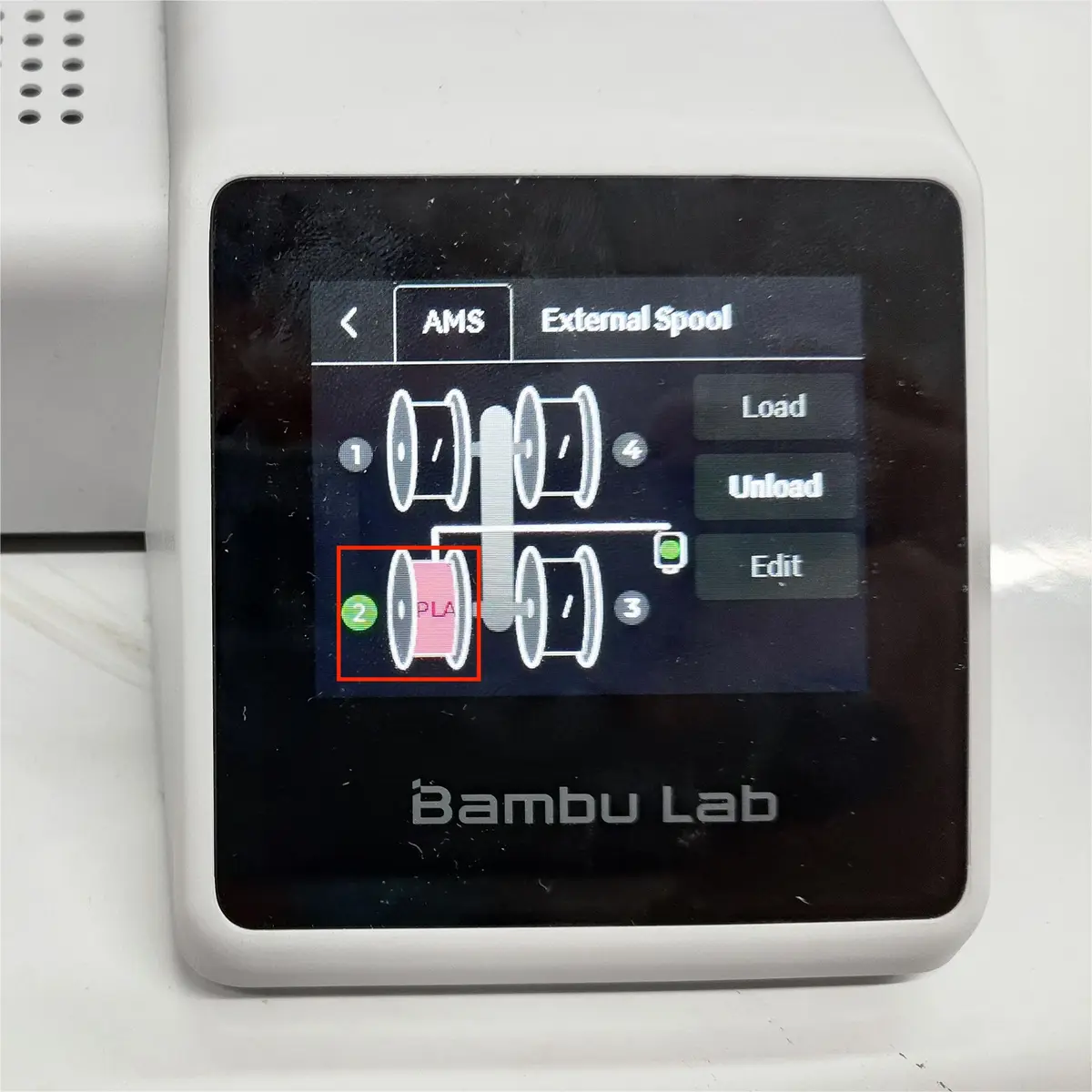

1. Tryk på "Filament" på printerens skærm, og vælg den filamentplads, du vil tage ud

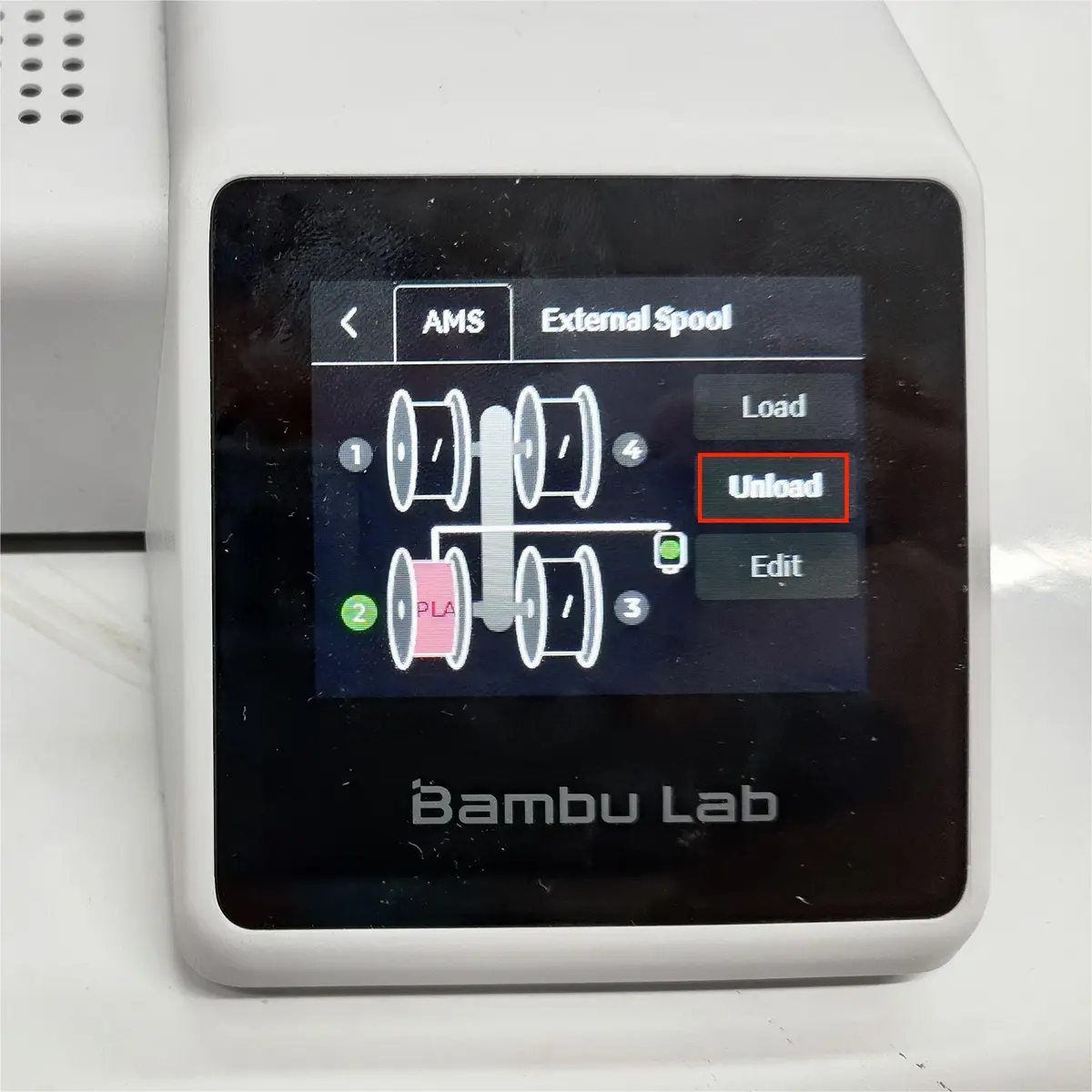

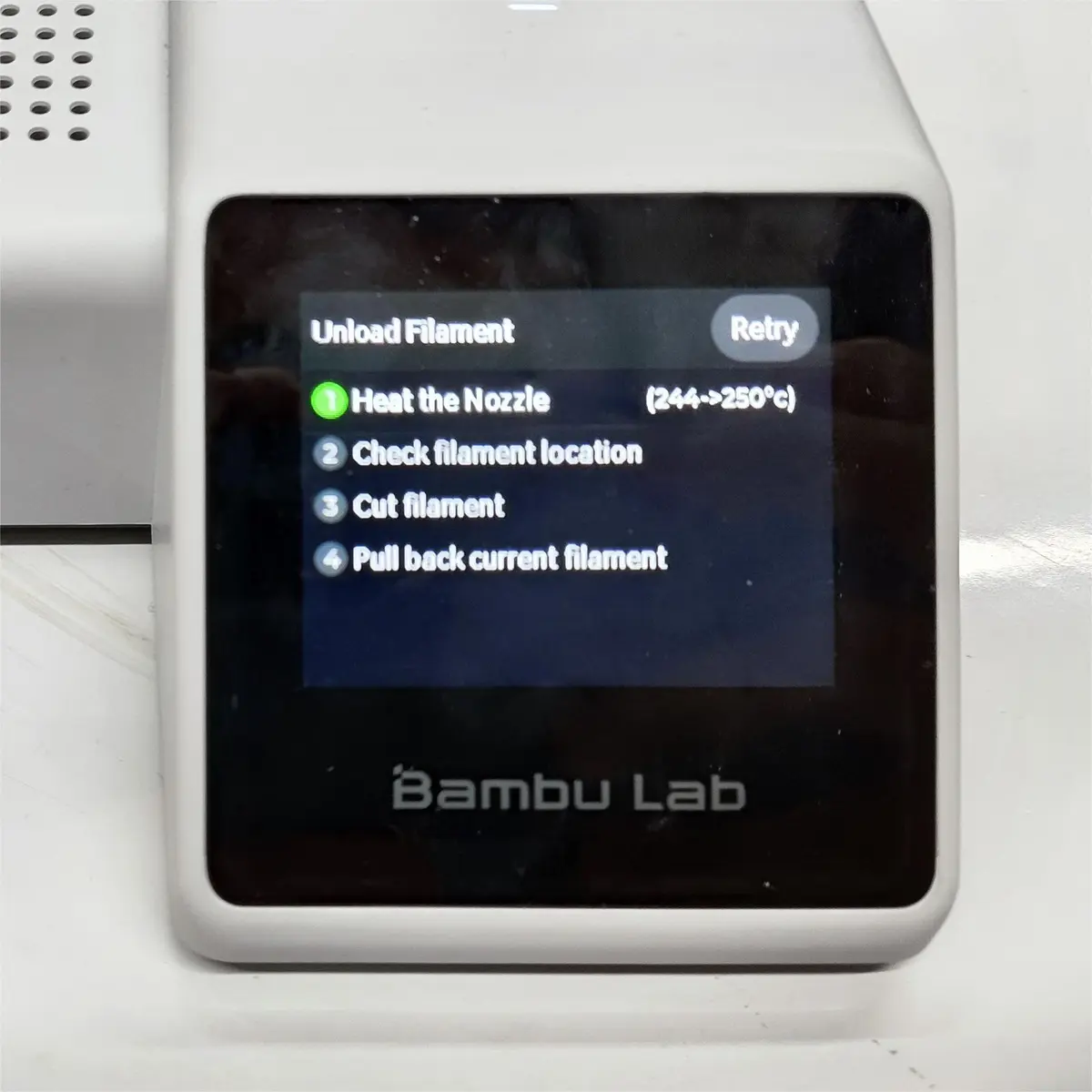

2. Tryk på "Unload"-knappen for at starte udtagningen, og vent cirka 3 minutter, til den er færdig.

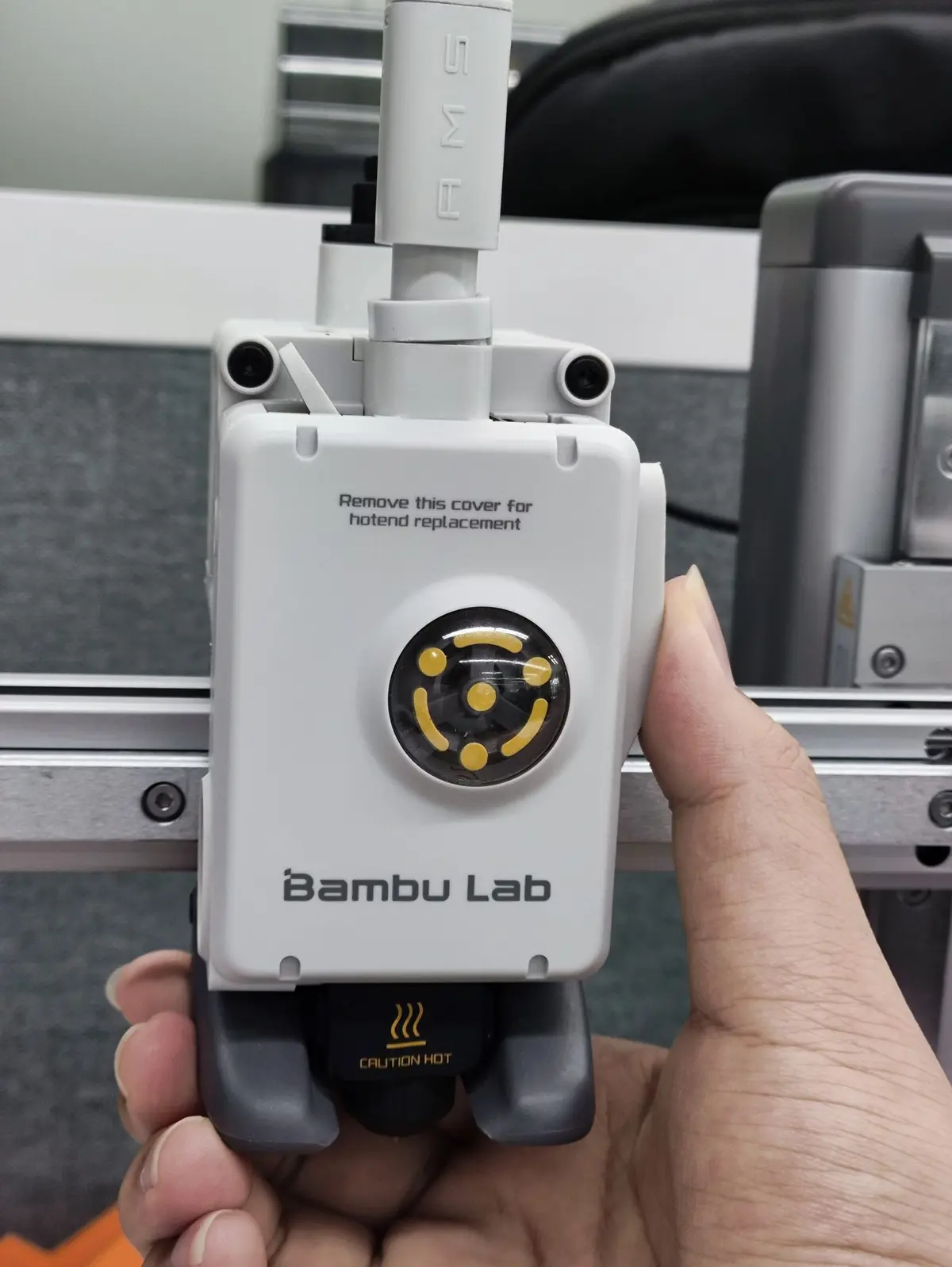

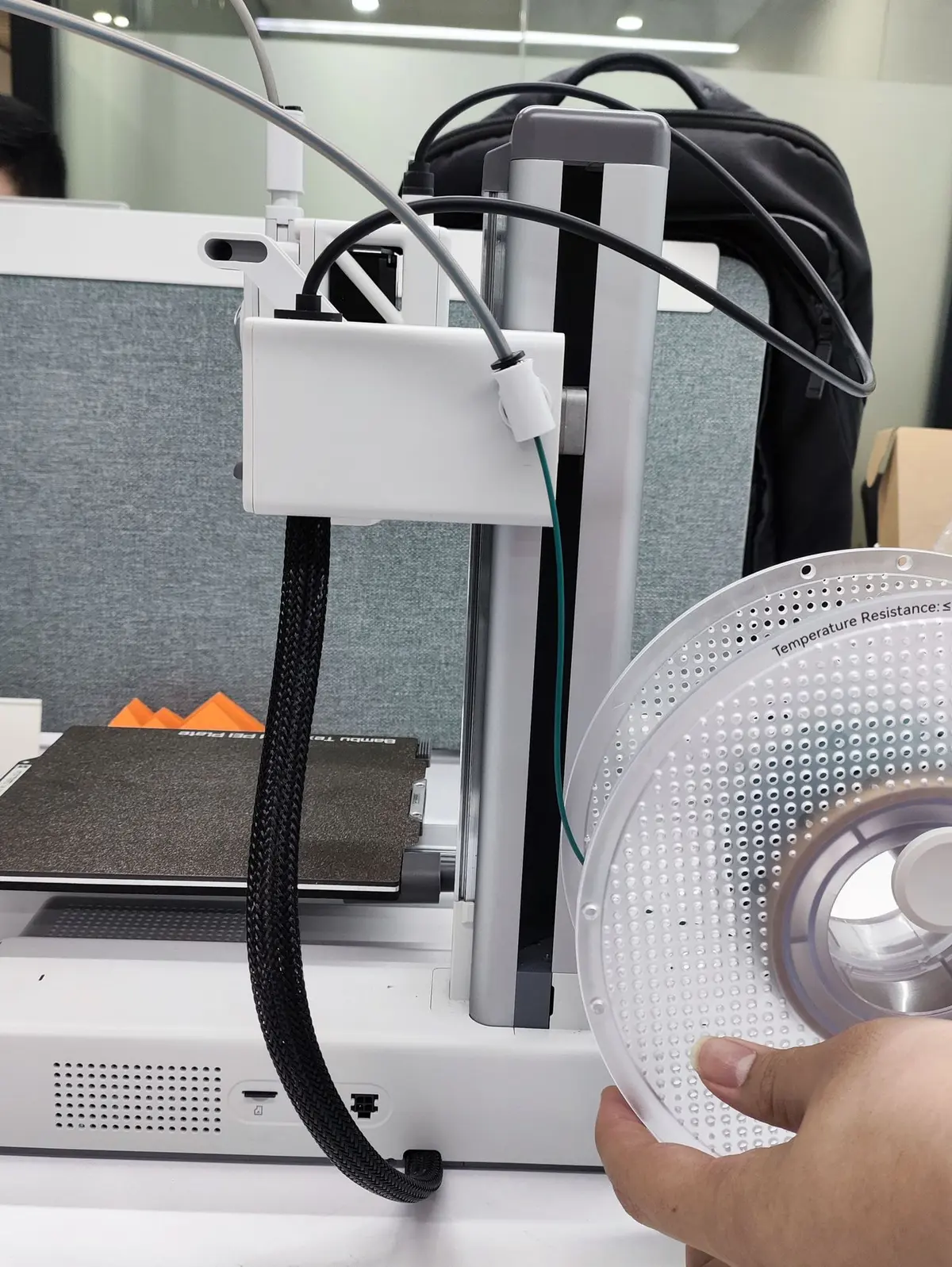

Metode 2: Klip filamentet over med filamentklipperen og tag det ud manuelt (når printeren er slukket)

Trin 2: Sluk printeren, og afmonter filament-hub-enheden

1. Tryk på tænd/sluk-knappen for at slukke printeren, og træk strømkablet ud. (springes over, hvis du brugte Metode 2 i Trin 1)

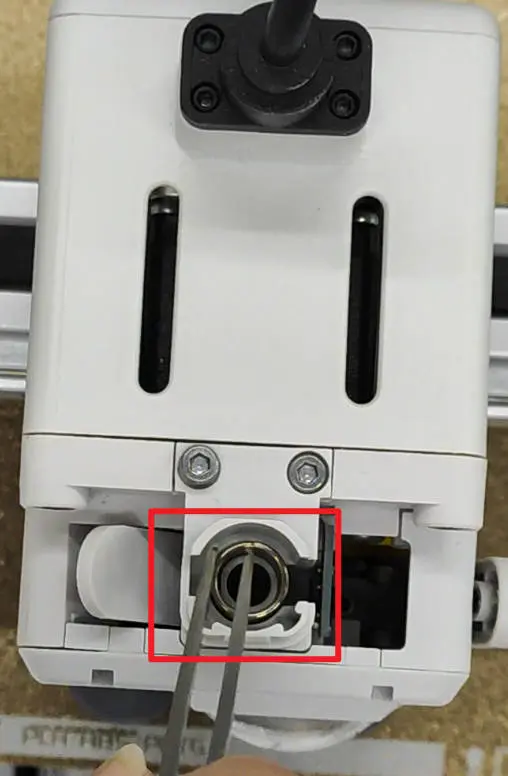

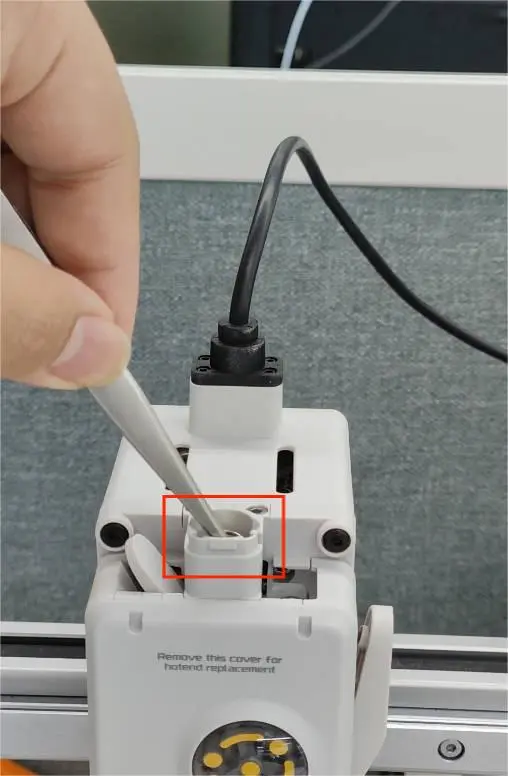

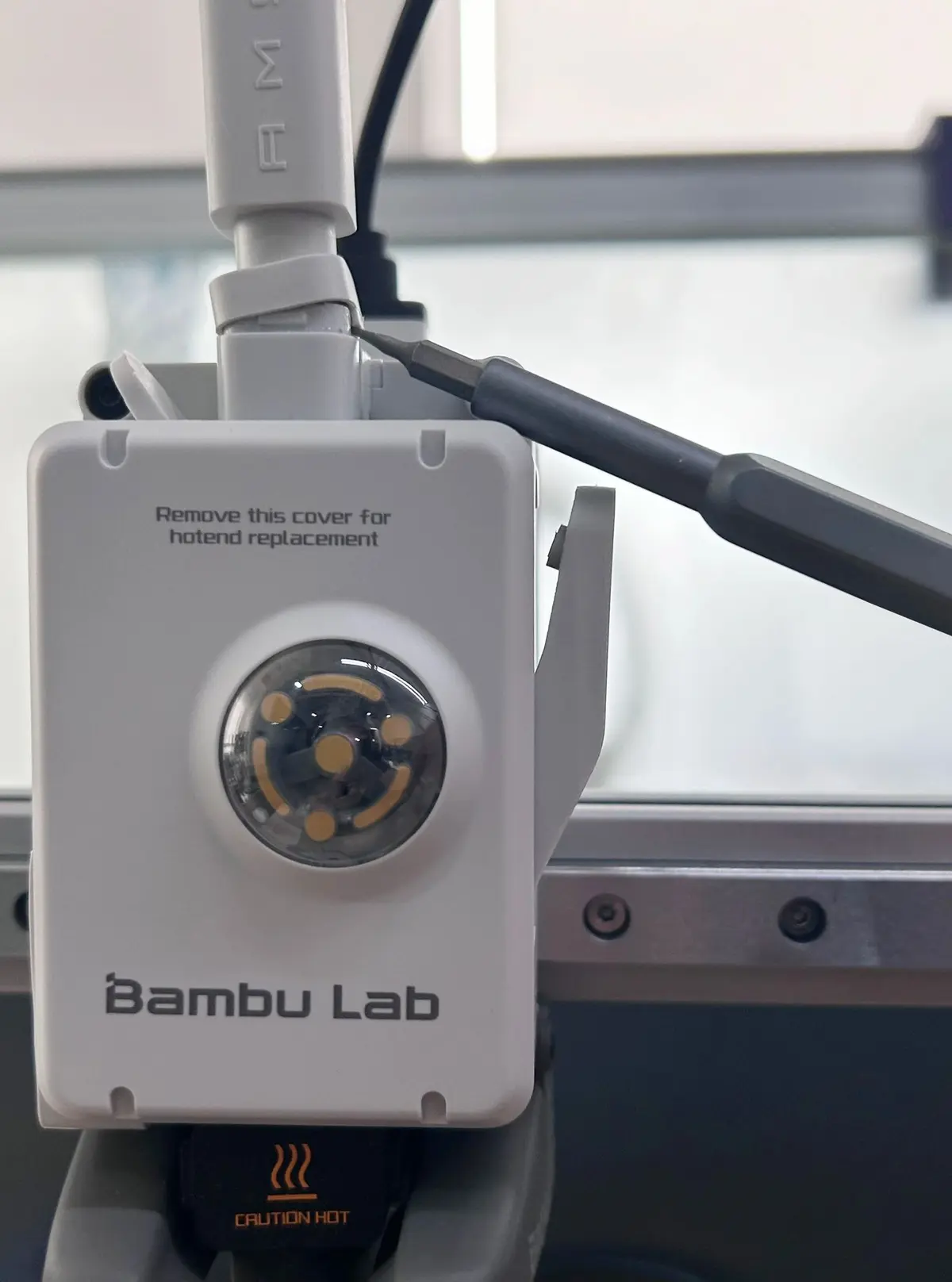

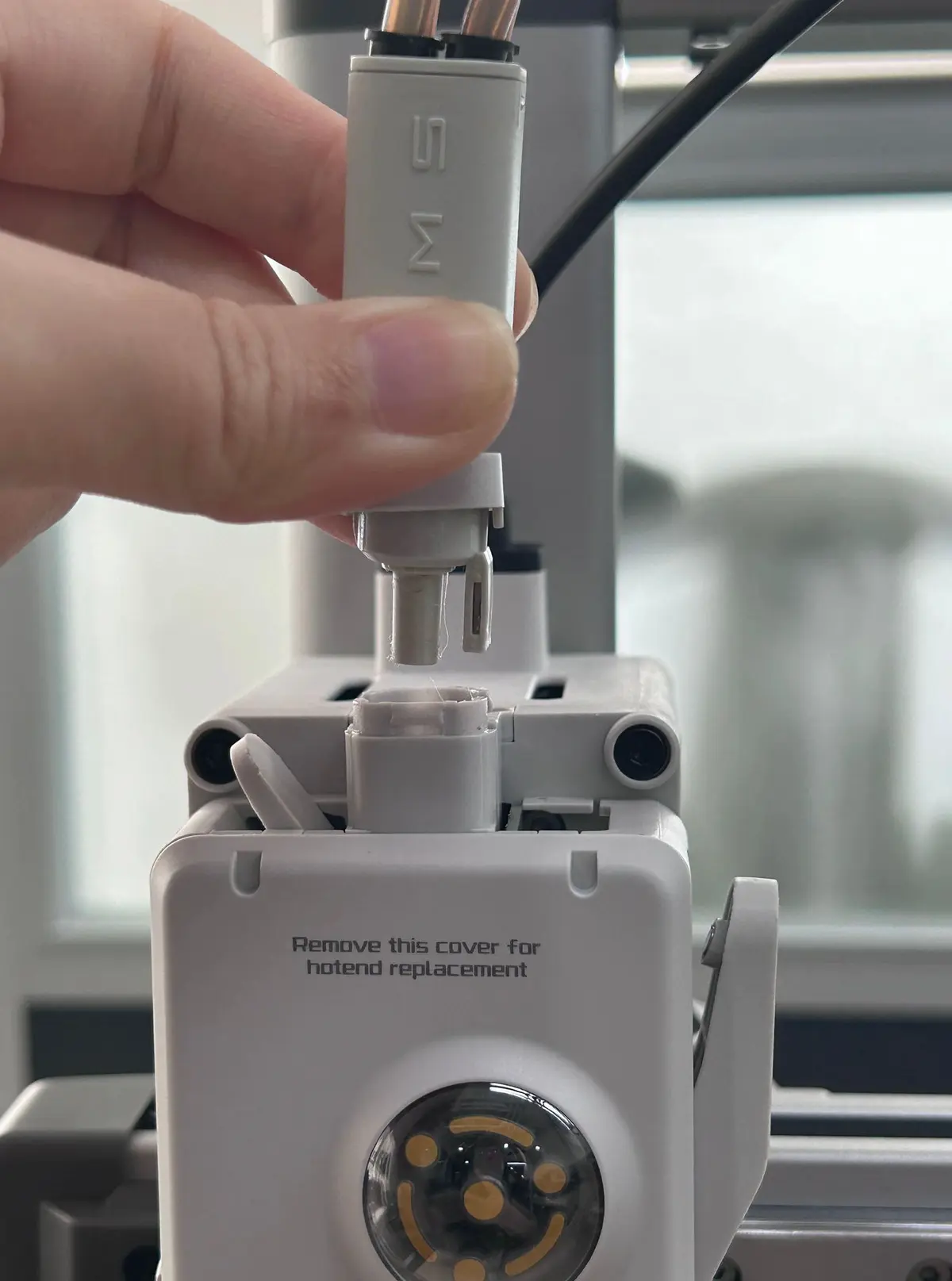

2. Brug en nøgle til forsigtigt at vippe filament-hub-dækslet af, og fjern derefter filament-hub-enheden og den tilhørende fjeder fra toppen.

Trin 3: Fjern filamentsensoren, og udskift indføringsbeslaget

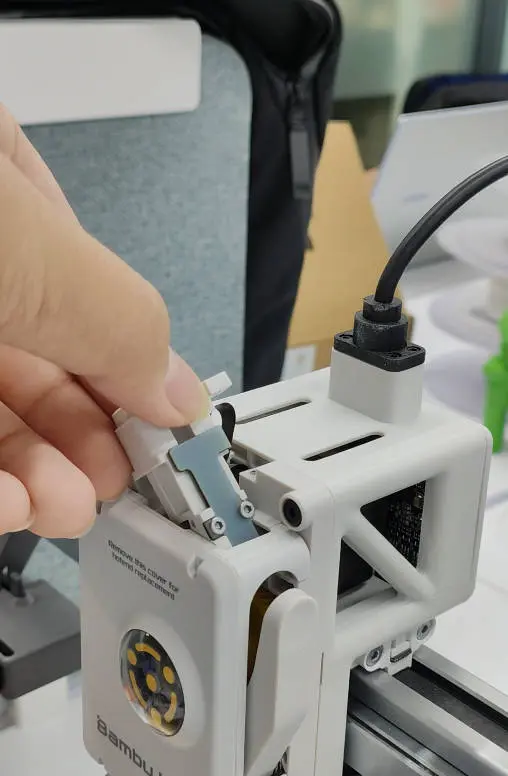

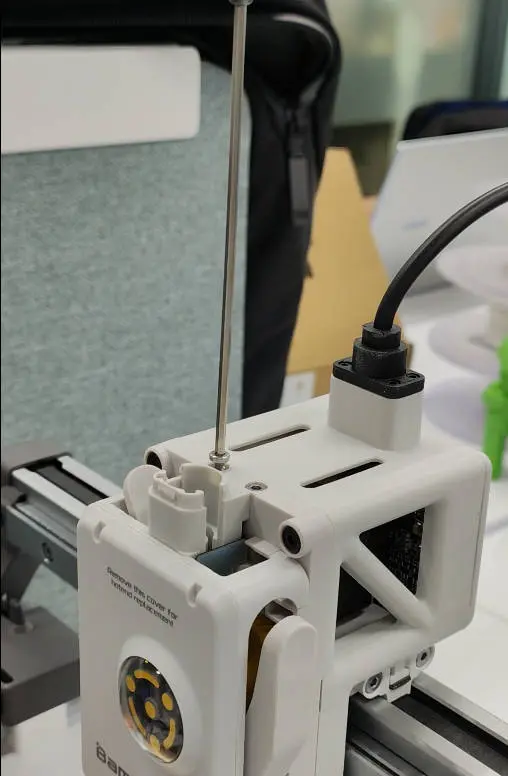

1. Brug en H2.0 unbrakonøgle til at skrue de to skruer ud, og træk filamentsensor-basen op

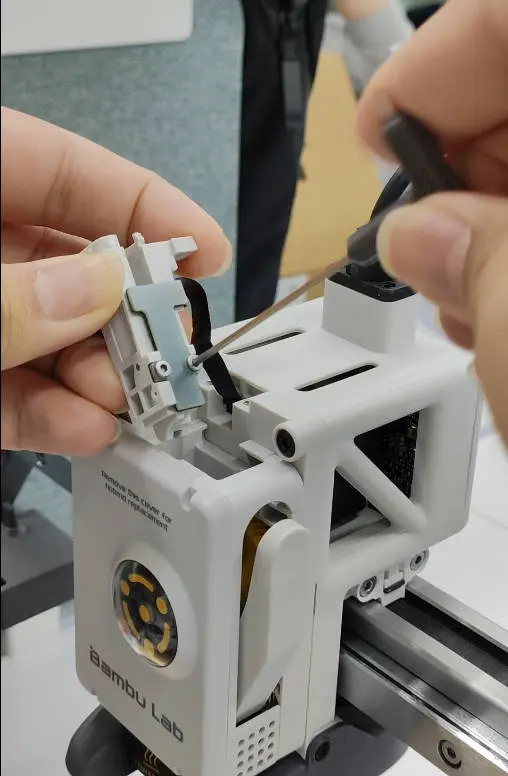

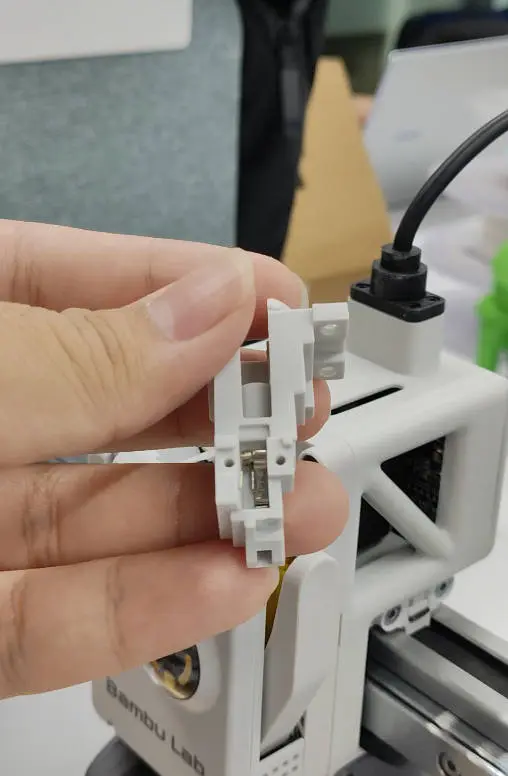

2. Brug en H1.5 unbrakonøgle til at skrue de to skruer ud, frakobl filamentsensoren, og udskift filamentsensor-basen

Bemærk: For at montere filamentsensor-basen skal du blot følge afmonteringen i omvendt rækkefølge. Vær omhyggelig med at føre ledningerne korrekt, så du undgår bøjning eller skader.
