Udskiftning af hotend-blæser - A1-serien

Hvornår skal den bruges?

Denne guide er beregnet til brug, hvis der er et problem med hotend-blæseren

Almindelige tegn på, at A1 mini hotend-blæseren skal udskiftes, omfatter:

• Hotend-blæseren støjer
• Hotend-blæseren er gået i stykker og drejer ikke længere
• Anbefalet af Bambu Lab teknisk support

Værktøj og materialer, du skal bruge

Bambu Lab hotend-blæser til A1

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• 25 minutter af din tid

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og printhovedets ledninger. Hvis du udfører opgaver, mens printeren er tændt, kan det føre til kortslutning, der giver skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fjern den gamle hotend-blæser

1. Fjern printhovedets bagdæksel

Vi starter med at fjerne printhovedets bagdæksel.

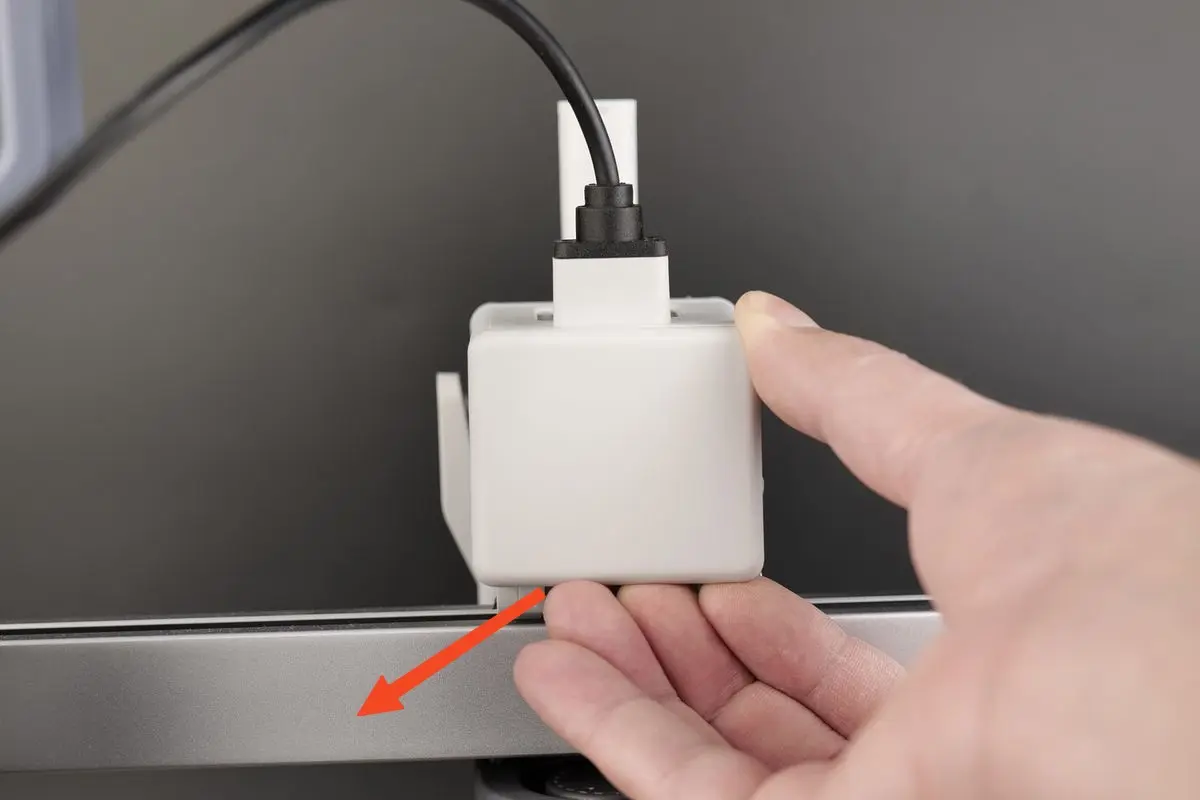

Lirk forsigtigt bagdækslet op ved at trække i den nederste del som vist nedenfor.

2. Afbryd kablet

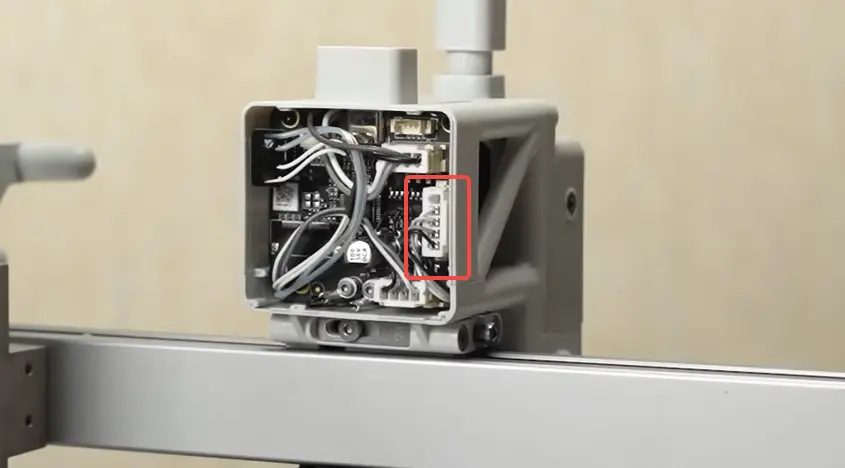

Fjern hotend-blæserens kabel, der er tilsluttet TH Board.
Træk det forsigtigt ud i stikket, og undgå at trække i selve kablet ved stikket.
Vi anbefaler, at du bruger et fladt værktøj til forsigtigt at lirke dem ud for at undgå skader.

3. Fjern printhovedets frontdæksel

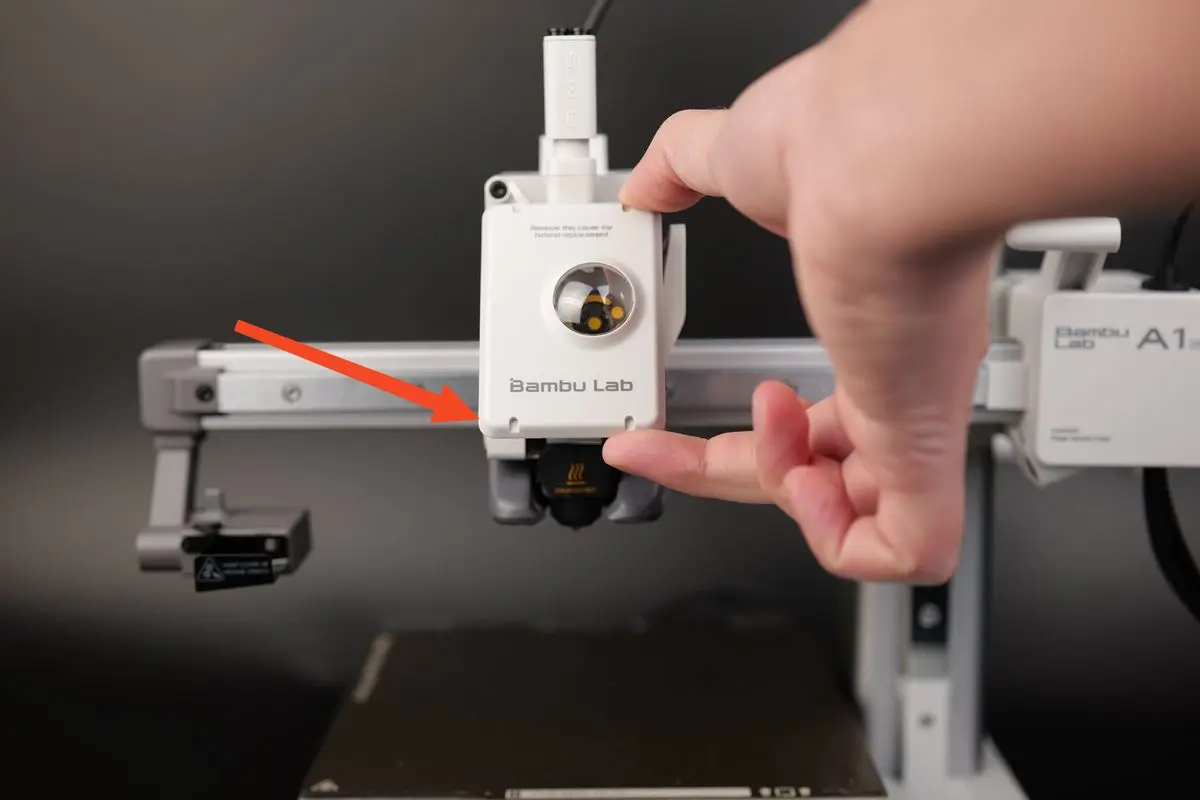

Tag fat i bunden af frontdækslet og træk forsigtigt mod dig selv.
Clipsene, der holder dækslet på plads, frigøres, så du kan fjerne frontdækslet

4. Fjern hotend

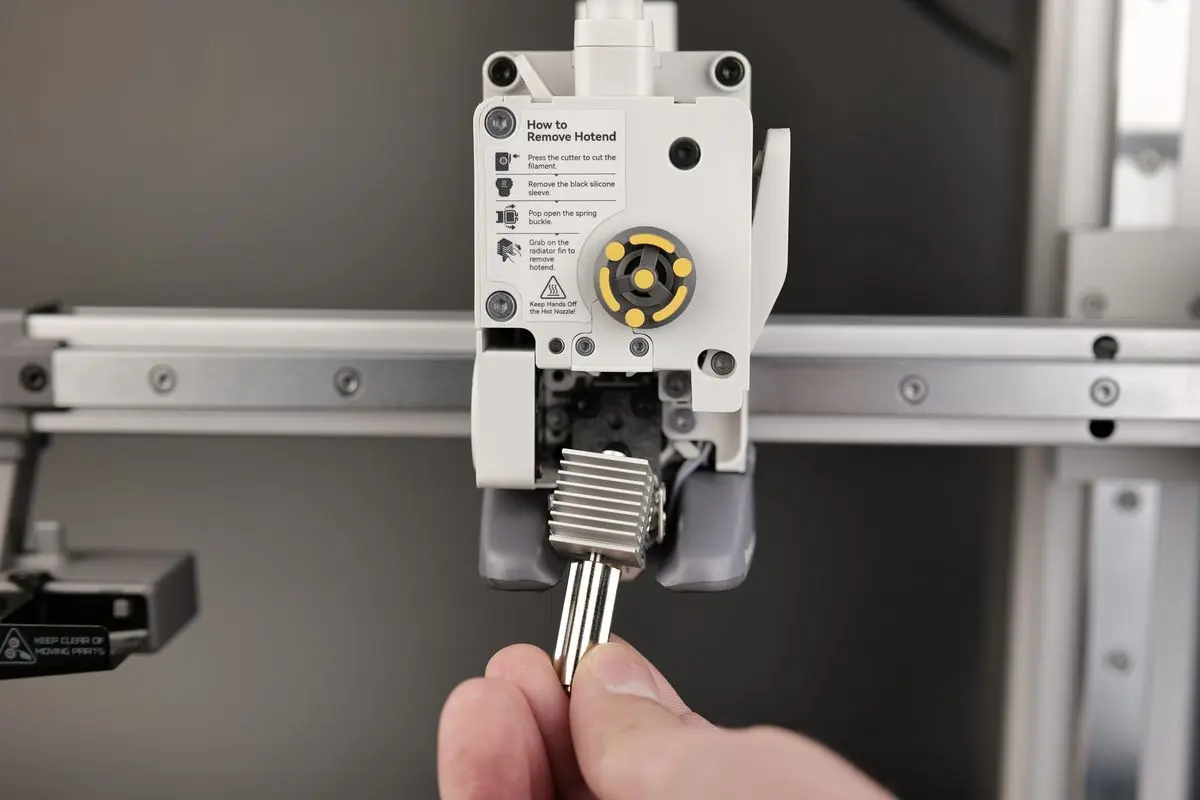

Fjern silikonesokken til hotend ved forsigtigt at trække den mod dig selv, og fjern derefter hotend.
Alle trin er angivet på ekstrudermærkaten.

5. Fjern ekstruderens skruer

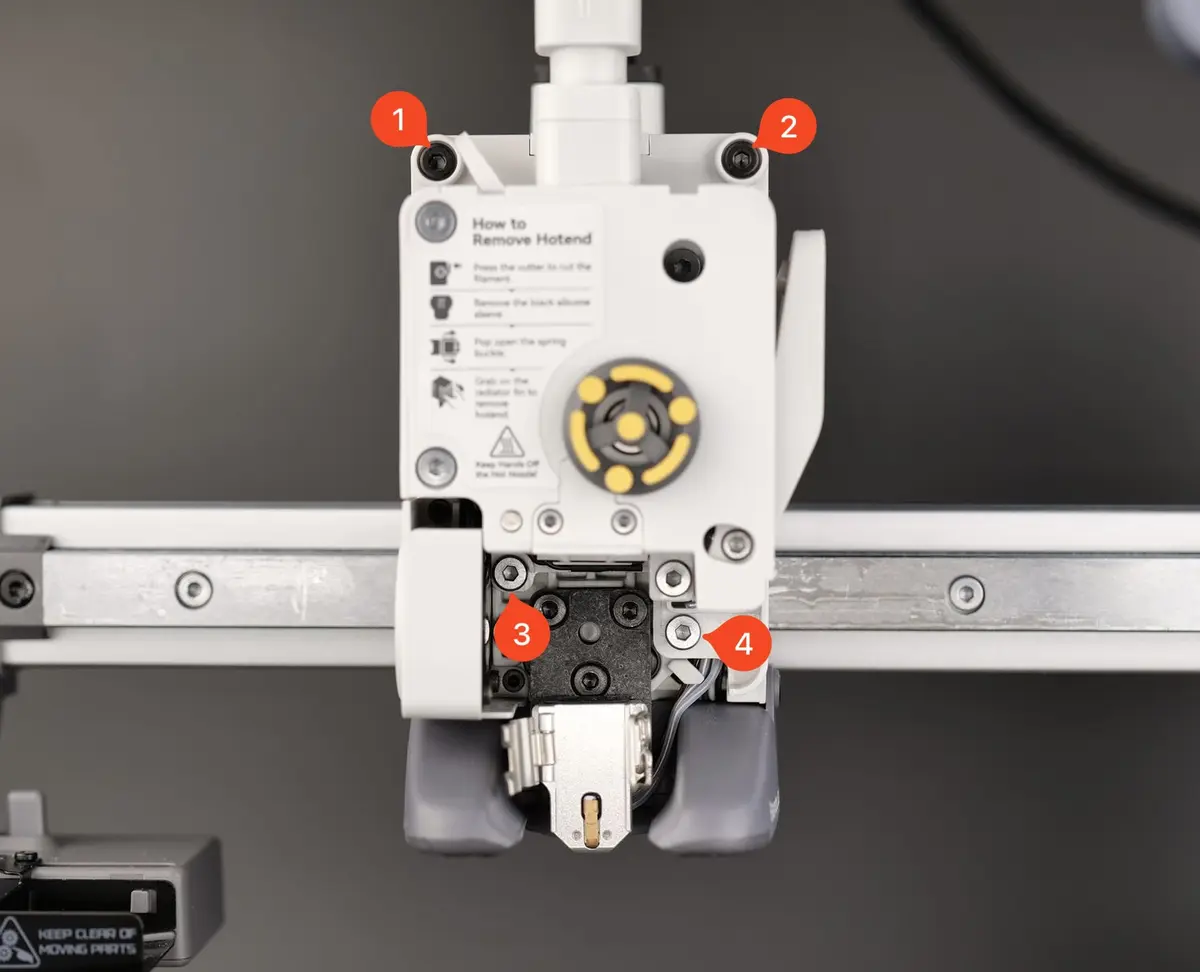

Fjern skruerne som vist på billedet, og træk forsigtigt ekstruderen lidt fremad. Vær forsigtig, når du trækker den ud, da du forsigtigt skal afbryde filamentsensorens fladkabel.

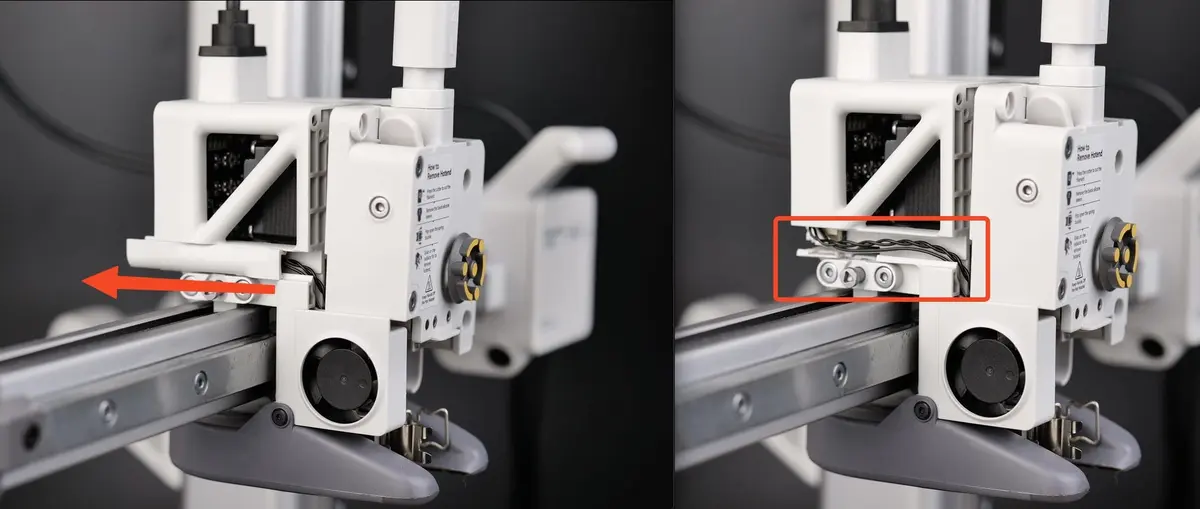

6. Fjern det venstre kabeldæksel

Der er hotend-blæserkabler og filamentsensorkabler i den venstre kabelkanal. Skub det venstre kabeldæksel bagud og fjern det, og fjern derefter hotend-blæserens kabel fra kabelkanalen.

7. Fjern hotend-blæseren

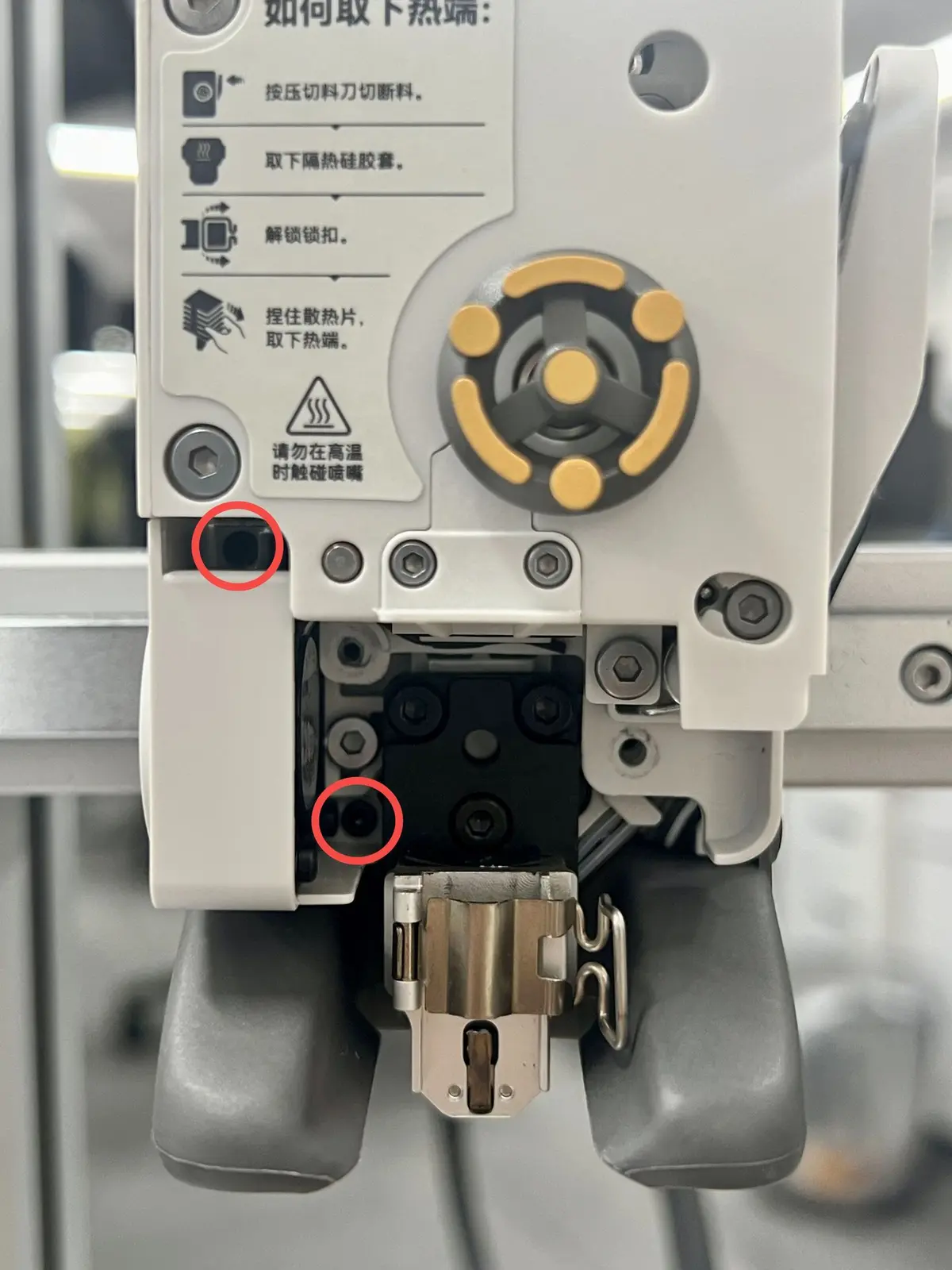

Fjern de 2 skruer, og træk derefter blæseren ud af printhovedet.

Monter den nye hotend-blæser

1. Monter den nye hotend-blæser

Monter den nye hotend-blæser på printhovedet og spænd de 2 skruer (to på hver side og en bagpå), der fastgør blæseren.

2. Monter det venstre kabeldæksel

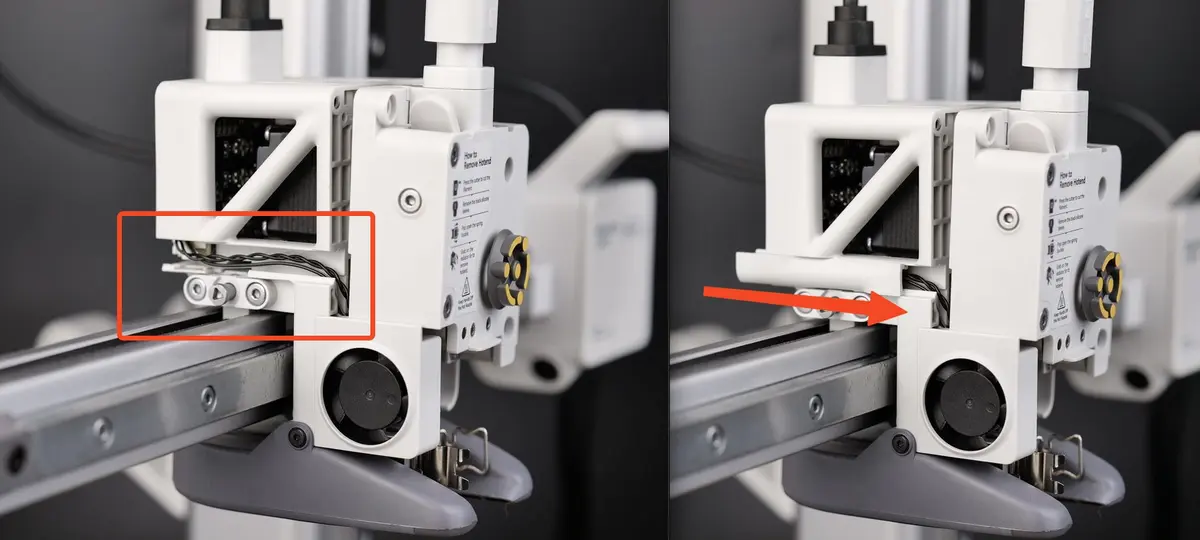

Før forsigtigt hotend-blæserens kabel gennem den venstre kabelkanal og skub kablet tilbage i den viste retning.

3. Monter ekstruderen

Fastgør ekstruderen til printhovedet med de 4 skruer som vist på billedet nedenfor.

4. Tilslut kablet igen

Tilslut hotend-blæserens kabel igen som vist nedenfor.

5. Monter printhovedets bagdæksel

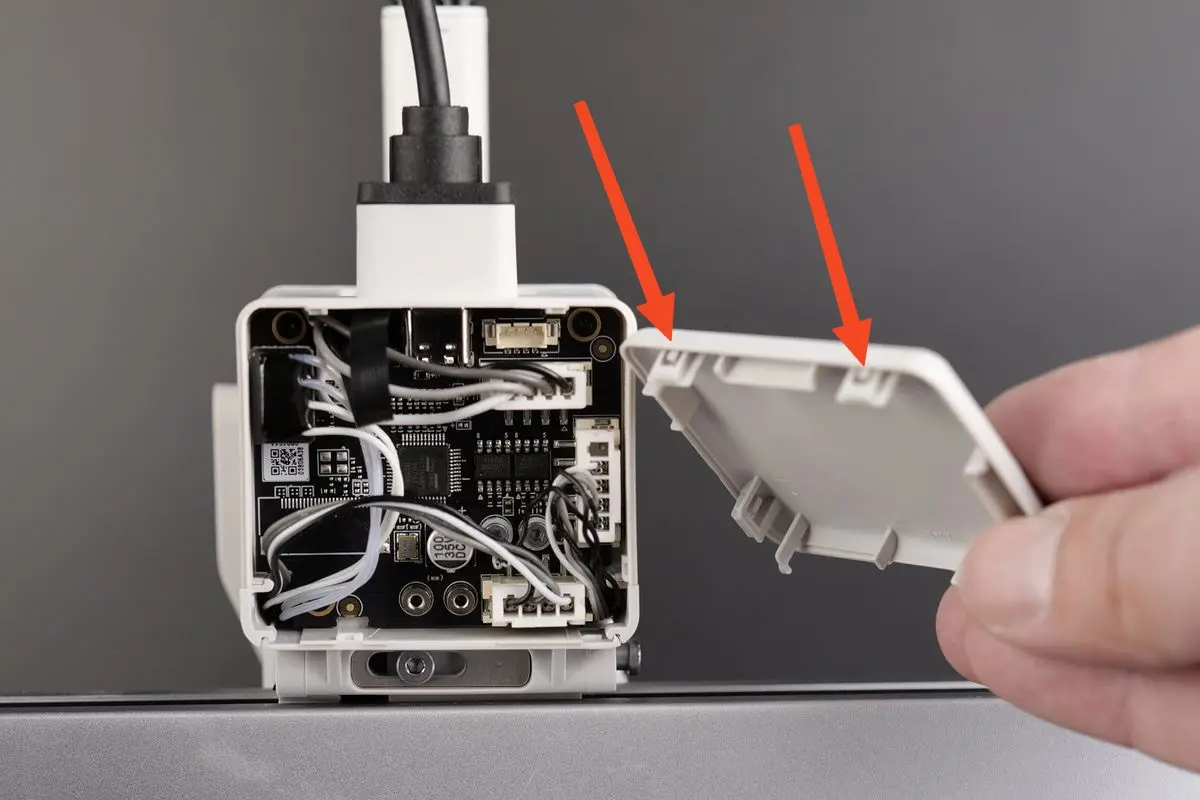

Ret blot de to beslag på bagdækslet ind mod toppen, og skub det derefter på, indtil du hører et par klik.

6. Monter hotend og silikonesok til hotend

Følg vejledningen på ekstrudermærkaten for at montere hotend på printhovedet igen
Lås det derefter på plads med clipsen og monter silikonesokken.

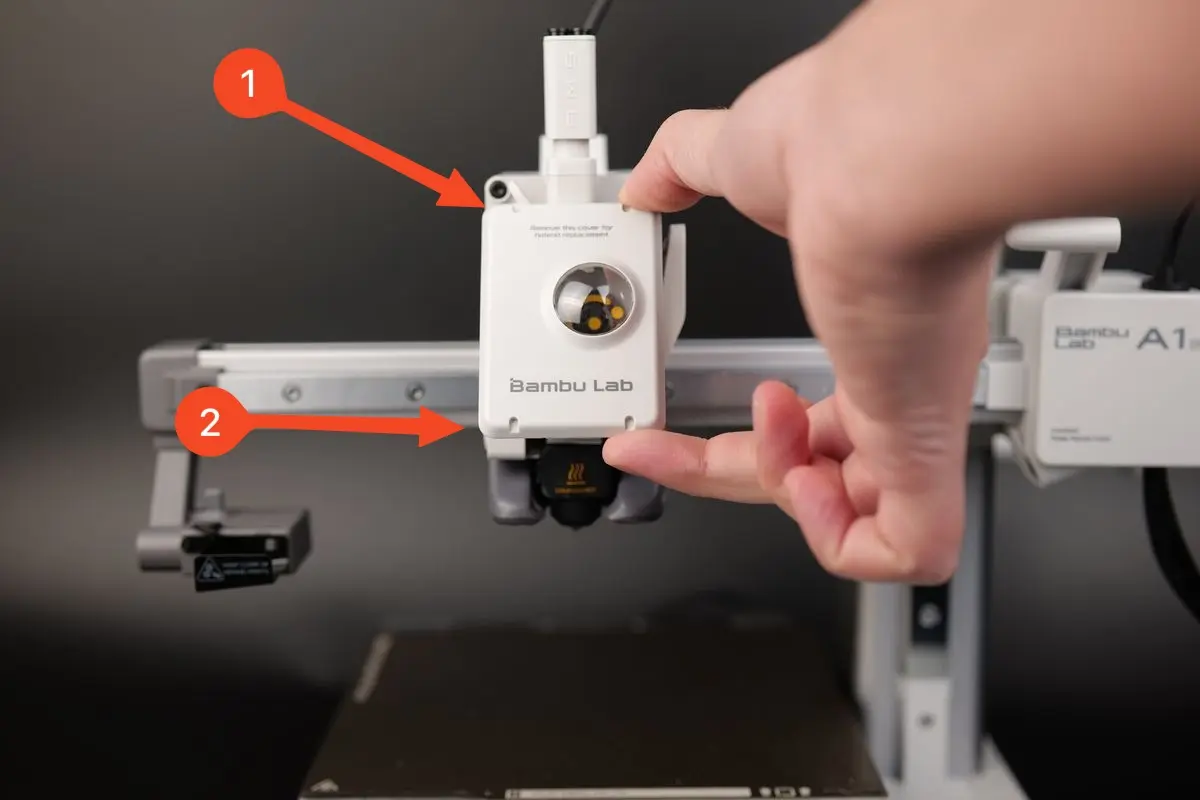

7. Monter printhovedets frontdæksel

Sæt blot printhovedets frontdæksel på toppen af printhovedet ved at rette clipsene ind, og tryk derefter forsigtigt på den nederste side. Du hører clipsene, når monteringen er færdig.

Kontrollér funktionen

For at sikre, at alt fungerer korrekt, så tænd printeren og indstil hotend-temperaturen til 100°C. Efter et par sekunder bør hotend-blæseren begynde at dreje, hvilket viser, at ovenstående er udført korrekt.

Kalibrering efter arbejdet

Vi anbefaler, at du udfører en fuld kalibrering af printeren efter dette arbejde.

Derudover anbefales det kraftigt at vaske den strukturerede PEI-plade før brug, da den kan være blevet forurenet under processen.
