Bambu Lab micro LiDAR - introduktion og vejledning til at skelne versioner

Bemærk

Begrebet "rod" i denne artikel refererer til infrarødt lys, så "single red" betyder IR-blue-versionen, og "dual red" betyder dual IR-versionen.

En introduktion til Bambu Lab Micro LiDAR

Bambu Micro LiDAR bringer mikrometerpræcision ind i 3D-printning. Systemet sonderer nozzle-hojden, kalibrerer flowet og scanner det første lag, sa mulighederne er ubegrænsede.

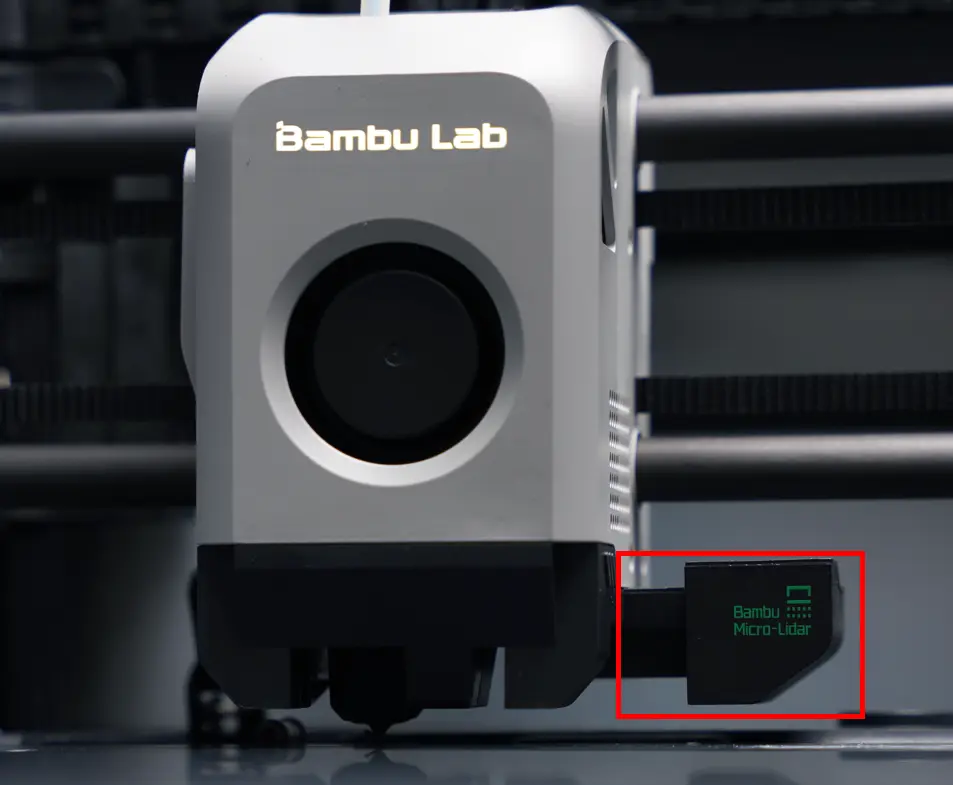

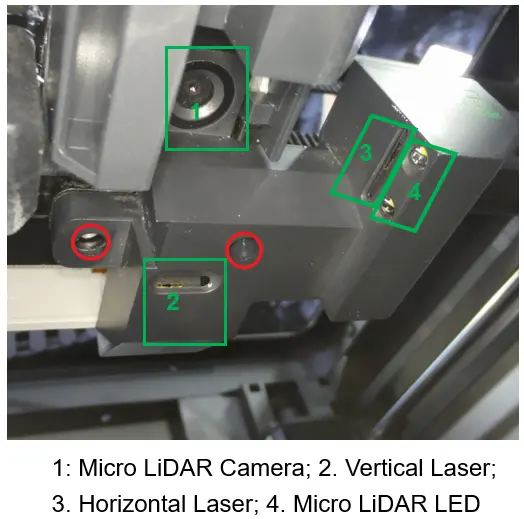

Bambu Lab Micro LiDAR oversigt	Detaljeret visning af Bambu Lab Micro LiDAR

Bambu Lab Micro LiDAR-modeller

I øjeblikket leveres X1C med to typer micro LiDAR. Den væsentligste forskel er, at de er udstyret med to typer lasere (se figuren nedenfor for detaljer). Denne variation skyldes ændringer i vores produktionsplan. Det er ikke muligt at vælge, hvilken micro LiDAR du modtager, men du kan roligt vide, at der ikke er nogen funktionel forskel mellem dual IR-laserversionen og IR-blue-laserkombinationsversionen.

Hvordan finder jeg ud af, hvilken model min Micro LiDAR er?

Vær opmærksom på, at hver Micro LiDAR-version svarer til toolhead-kredskortet (herefter kaldet TH-kortet). Hvis du skal udskifte Micro LiDAR eller TH-kortet, skal du bruge det korrekte reservedelsmodel til din Micro LiDAR. Ellers vil det forårsage, at de elektroniske komponenter pa Micro LiDAR og TH brænder ud.

Med det i mente, hvis du skal udskifte Micro LiDAR eller TH-kortet, bedes du give følgende oplysninger og kontakte eftersalgssupporten for at bekræfte modellen af laseren og TH-kortet.

Metode 1:

Upload printerloggen ved at åbne en sag; eftersalgssupporten vil hjælpe dig med at bekræfte modellen via de relevante oplysninger i loggen.

Metode 2:

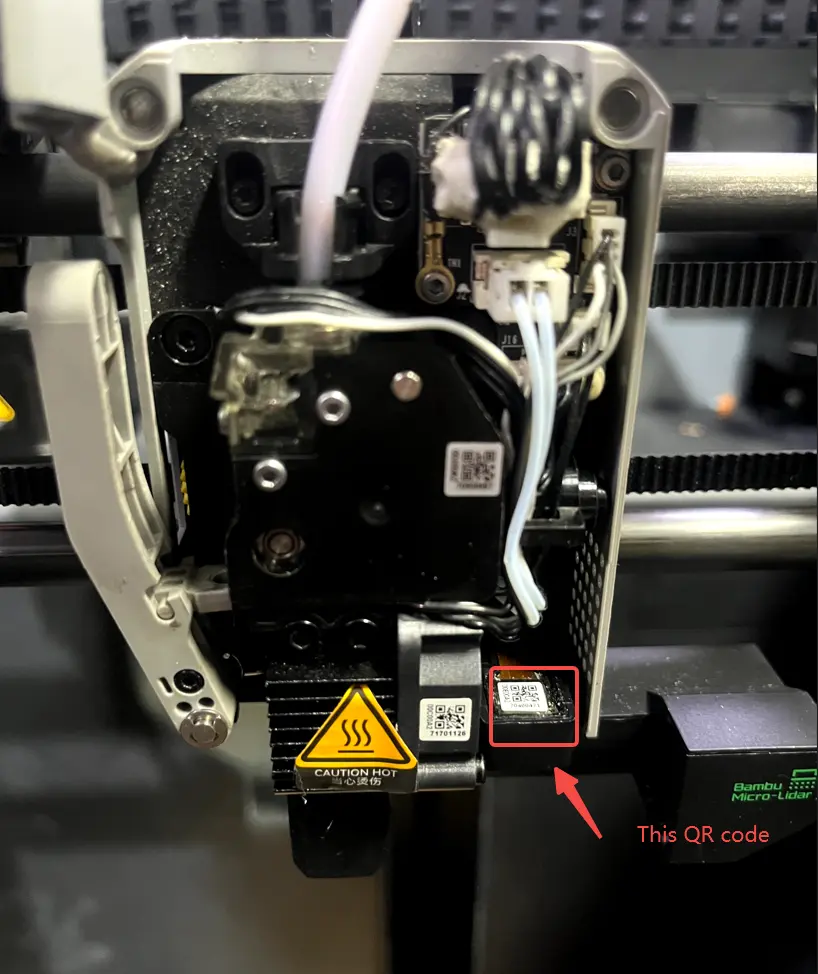

Åbn frontdækslet pa toolhead, og upload billedet af Micro LiDAR's SN QR-kode samt SN-oplysningerne fra scanning af QR-koden til den tekniske sag, som vist i figuren nedenfor:

Metode 3:

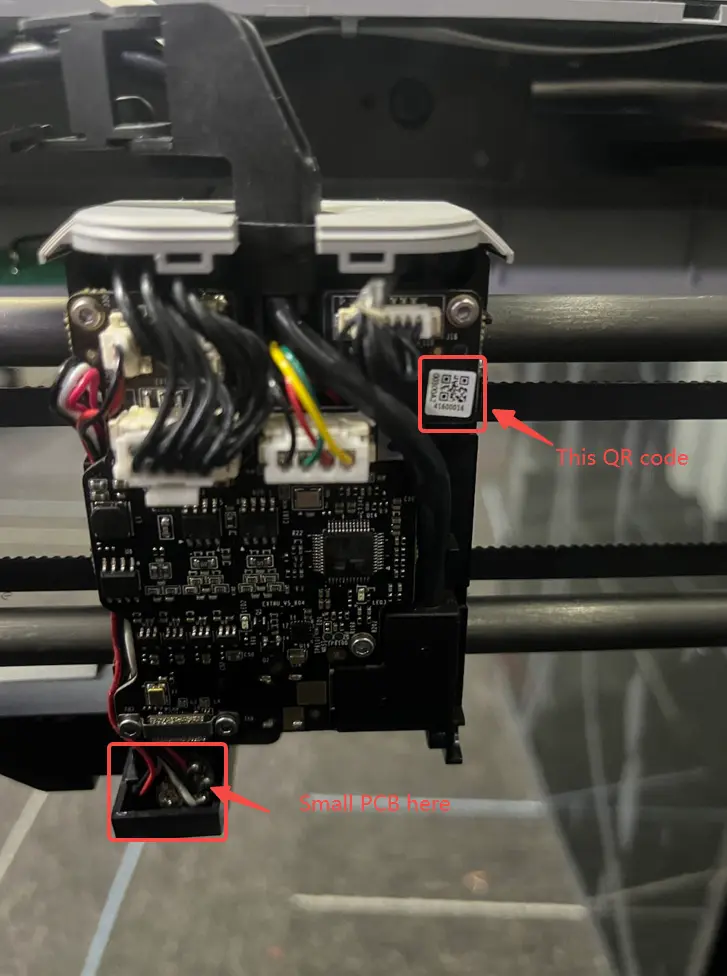

Åbn bagdækslet pa toolhead, og upload billedet af SN QR-koden pa TH-kortet samt SN-oplysningerne fra scanning af QR-koden til sagen, som vist pa billedet nedenfor:

(Den specifikke placering af QR-koden kan afvige fra billedet nedenfor.)

Metode 4:

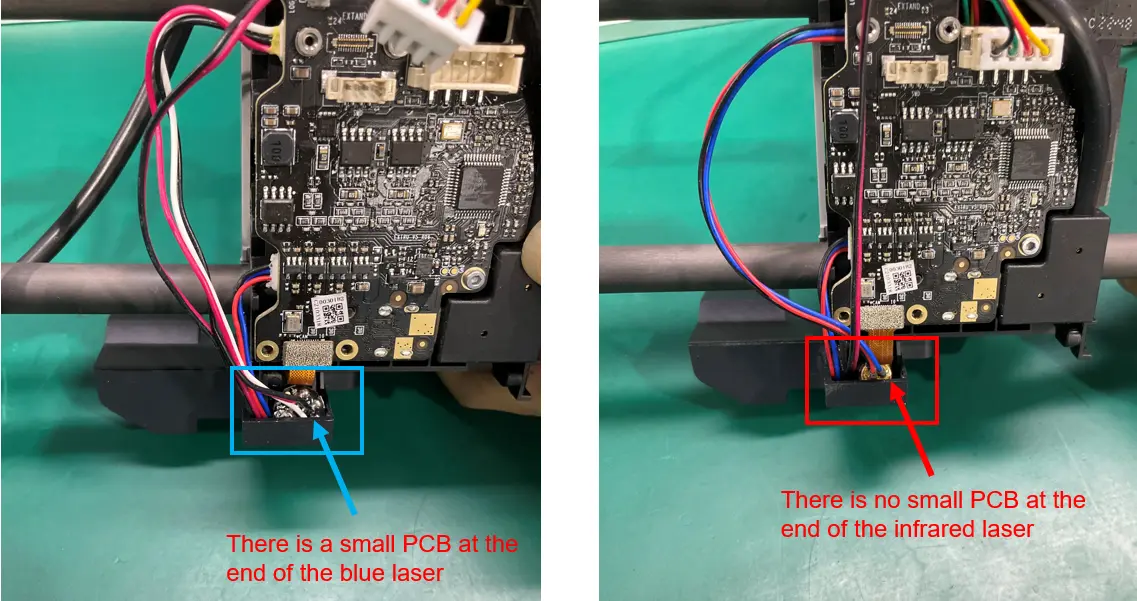

Åbn bagdækslet pa toolhead, og undersøg bunden af den lodrette laser. Er der et lille PCB-kort i bunden, er laseren en IR-blue-laserkombination. Er der intet lille PCB-kort, er det en dual infrarod laser.

Metode 5:

Observér den farve, laseren udsender pa videooptagelsen. Bemærk, at bølgelængden af den dual infrarøde laser er i det infrarøde band, som er usynligt for det blotte øje, og farven kan kun observeres via kameravideoer. Desuden har nogle kameraer en IR-cut-funktion, som kan gore det svært at se infrarødt lys tydeligt. Generelt er denne metode dog ikke nødvendigvis præcis til at bekræfte lasermodellen. Du kan dog roligt vide, at HMS vil give dig besked, hvis der er et problem med LiDAR (f.eks. hvis laseren ikke virker).

Blat lys fra den lodrette laser	Infrarødt lys fra de vandrette lasere (usynligt for det blotte øje)

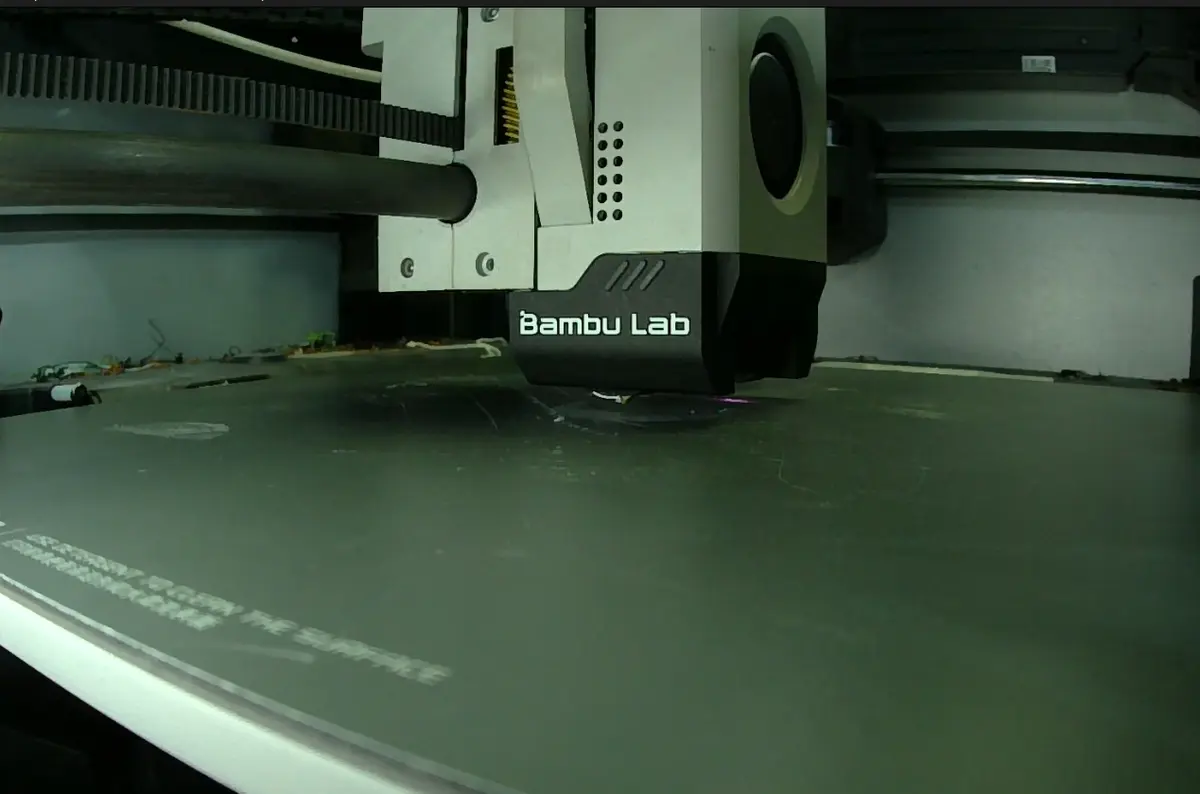

I de fleste tilfælde er det kun det lys, de vandrette lasere udsender, der kan ses pa videooptagelsen fra kammerarkameraet. Kammerarkameraet sidder pa venstre side, sa det vandrette laserlys, der kommer fra højre side, kan fanges af kameraet, men build plate'en reflekterer det lodrette infrarøde lys pa bagsiden, sa det meste af lyset ikke kan fanges af kammerarkameraet, som vist nedenfor:

Vi kan kun observere det vandrette infrarøde lys fra de dual infrarøde lasere via kammerarkameraets videooptagelse, men det lodrette infrarøde lys reflekteres og kan ikke fanges af kameraet.

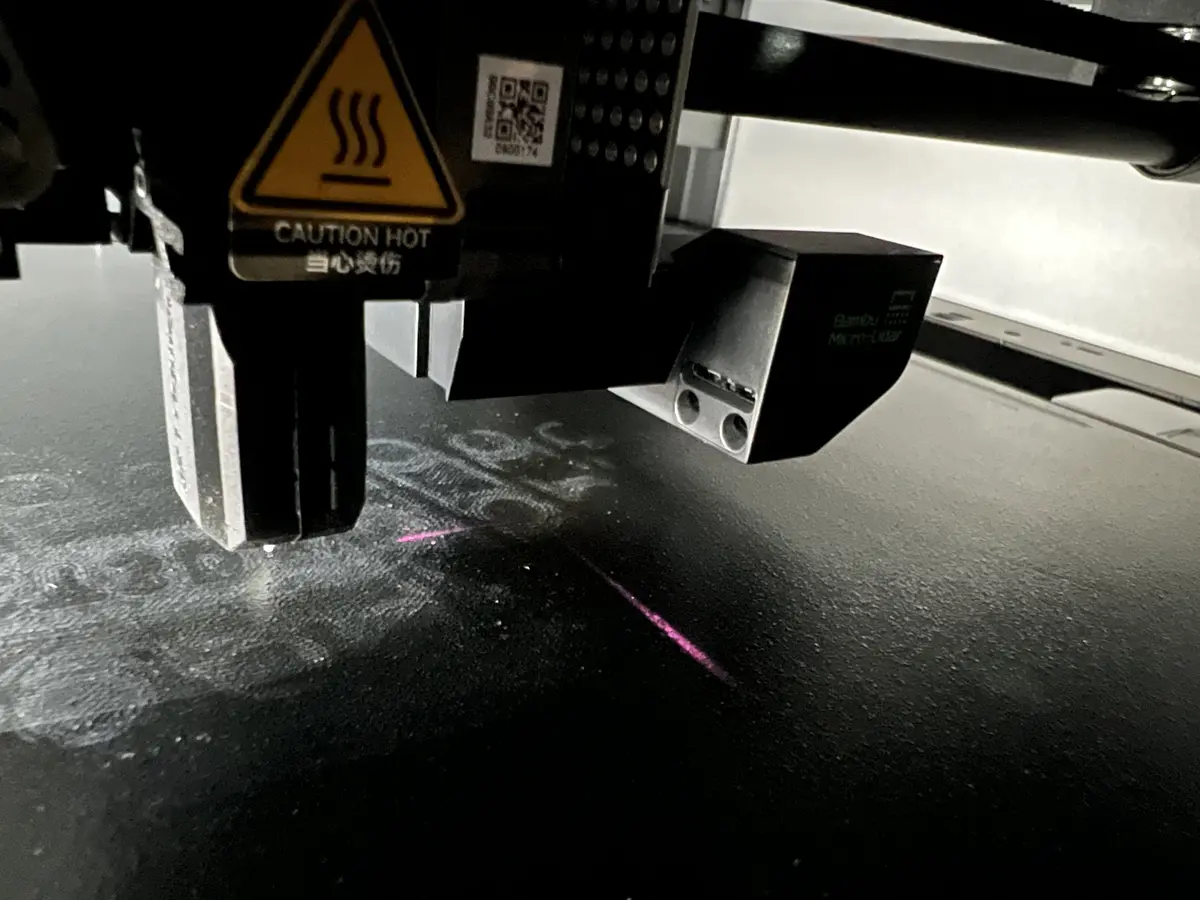

Holder du en telefonkamera tæt pa i en 45-graders skra vinkel, er der mulighed for at fange lyset fra den bageste lodrette laser med kameraet, som vist pa figuren nedenfor.

Konklusion

Sammenfattende anbefaler vi, at du opgiver oplysninger fra bade metode 1 og metode 2 for at sikre palidelig bekræftelse. Uanset hvilken model du modtager, er der ingen indvirkning pa funktionaliteten. Brug den trygt og nyd din printning!

Logik til bestemmelse af versionerne af micro LiDAR og TH-kortet:

Inden du bestiller TH-kortet eller micro LiDAR til X1C/X1, skal du bestemme versionerne for at undga at bestille den forkerte version, som resulterer i kompatibilitetsproblemer.

QR-kode-billede af micro LiDAR'ens SN;	QR-kode-billede af TH-kortets SN; den faktiske placering af QR-koden kan variere fra billedet.

Pa baggrund af ovennævnte metoder 2 og 3 kan du opna serienumrene (SN) for henholdsvis micro LiDAR og TH-kortet. I dette trin kan du bruge folgende kodningslogik fra den angivne liste til at bestemme versionerne af din micro LiDAR og dit TH-kort:

Logikforklaringer:

Hvis Micro LiDAR SN starter med 00ExxA, betyder det, at LiDAR'en er en single red-version, og TH-kortet skal ogsa være en single red-version med et SN, der starter med 003xxA eller 003xxB.

Hvis Micro LiDAR SN starter med 00ExxB, betyder det, at LiDAR'en er en dual red-version, og TH-kortet skal ogsa vare en dual red-version med et serienummer, der starter med 003xxC, 003xxD eller 003xxY.

Eksempel 1:

Micro LiDAR SN: 00E00A270400471

TH-kort SN: 00301B2B2904166

Micro LiDAR'ens SN begynder med 00ExxA, hvilket angiver, at det er en single red micro LiDAR. TH-kortets SN begynder med 003xxB, hvilket angiver, at det er et matchende single red TH-kort, som dobbeltkontrolleret ved ovenstående bekræftelse.

Eksempel 2:

Micro LiDAR SN: 00E00B321201095

TH-kort SN: 00301C313004727

Micro LiDAR'ens SN begynder med 00ExxB, hvilket angiver, at det er en dual red micro LiDAR. TH-kortets SN begynder med 003xxC, hvilket angiver, at det er et matchende dual red TH-kort, som dobbeltkontrolleret ved ovenstående bekræftelse.

Eksempel 3:

Micro LiDAR SN: 00E09B341300483

TH-kort SN: 00301D331803375

Micro LiDAR'ens SN begynder med 00ExxB, hvilket angiver, at det er en dual red micro LiDAR. TH-kortets SN begynder med 003xxD, hvilket angiver, at det er et matchende dual red TH-kort, som dobbeltkontrolleret ved ovenstående bekræftelse.
