H2S: Vejledning til laseropgradering

H2S-laseropgradering

For at opgradere din H2S til H2SL-versionen køber du blot 10W-laseropgraderingssættet og følger nøje trinene i denne vejledning.
Monteringen af laseropgraderingen er forholdsvis kompleks. Inden du går i gang, skal du læse denne vejledning grundigt og se instruktionsvideoen for laseropgraderingssættet, så du er helt fortrolig med monteringsmetoden.

Bemærk: Nogle illustrationer i denne vejledning bruger billeder fra H2D-modellen, men den grundlæggende monteringslogik er den samme som på H2S, så opgraderings- og udskiftningsprocessen påvirkes ikke.

Nødvendigt værktøj og materialer

• Laseropgraderingssæt
• H2.0 unbrakonøgle
• Anslået tid: 1 time

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, inden du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolheadets ledninger. Hvis du arbejder, mens printeren er tændt, kan det give kortslutning og føre til skader på elektronikken og sikkerhedsrisici.

Under vedligeholdelse eller fejlsøgning kan du blive nødt til at skille dele ad, herunder hotendet. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og skabe yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, inden du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer en sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer om at følge denne vejledning, anbefaler vi, at du opretter en teknisk sag om dit problem, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Videovejledning

Den følgende referencevideo er en demonstration af H2D-laseropgraderingen. Bortset fra at du skal springe trinnet "udskiftning af sideglas" over, er resten af opgraderingen identisk med H2S-modellen og kan følges direkte.

Betjeningsvejledning

Pak laseropgraderingssættet ud

• Skær forsigtigt æsken med laseropgraderingssættet op.

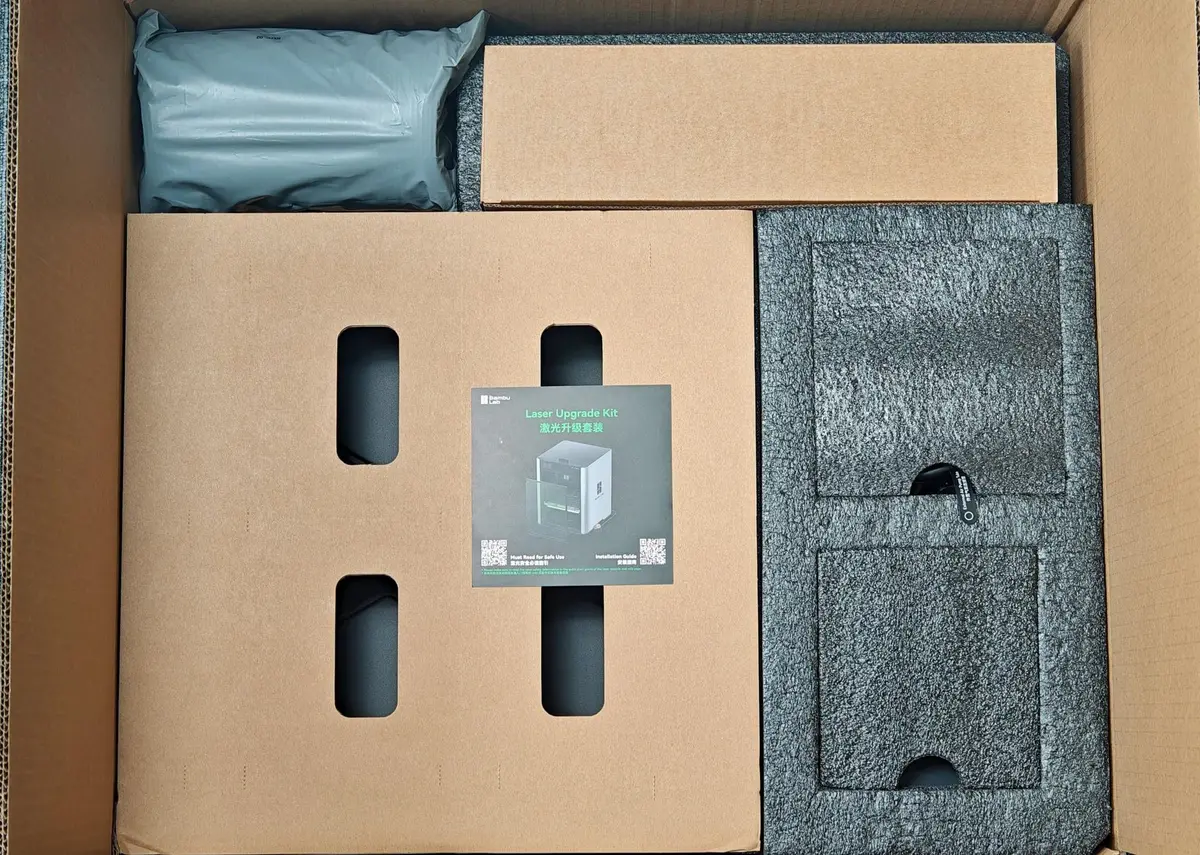

• Fjern skumindlæggene for at komme til sættets komponenter.

• Tag alle sættets komponenter ud af skummet, og læg dem på din arbejdsflade.

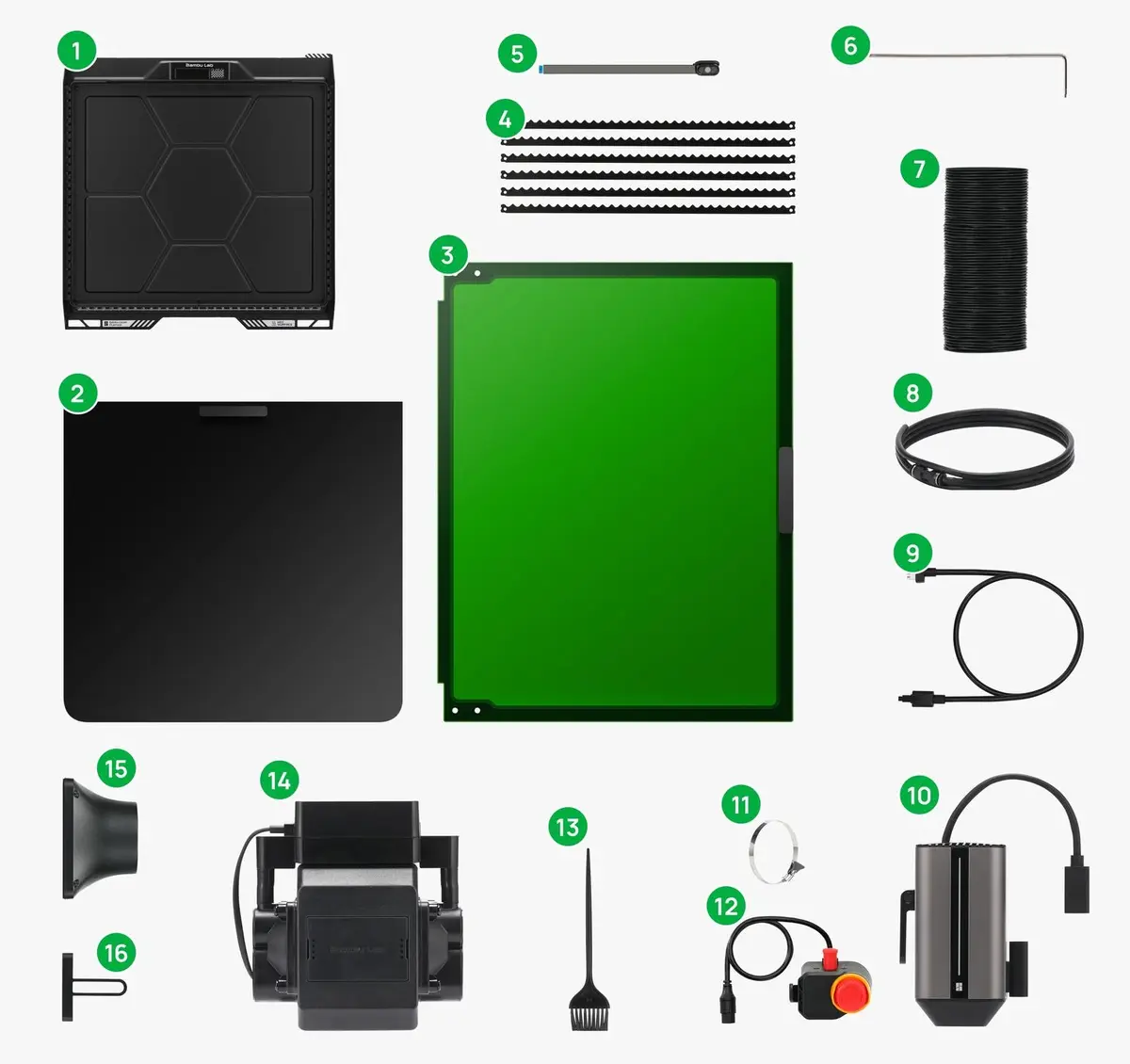

Bemærk: Clipsene og skruerne til BirdsEye-kameraet er ikke markeret på følgende billede, men er med i opgraderingssættet.

1. Laserbase
2. Øverste laserbeskyttelsesplade
3. Forreste lasersikkerhedsvindue
4. Lameller *6
5. BirdsEye-kamera
6. Unbrakonøgle H2.5
7. Røgudsugningsrør
8. Air assist-slange
9. Tilslutningskabel til luftpumpe
10. 10W-lasermodul
11. Rørklemme
12. Nødstopknap
13. Rensebørste
14. Luftpumpe
15. Adapter til røgudsugningsrør
16. Trykblok *4

Udskift det forreste lasersikkerhedsvindue

Fjern den almindelige H2D-glasfrontdør

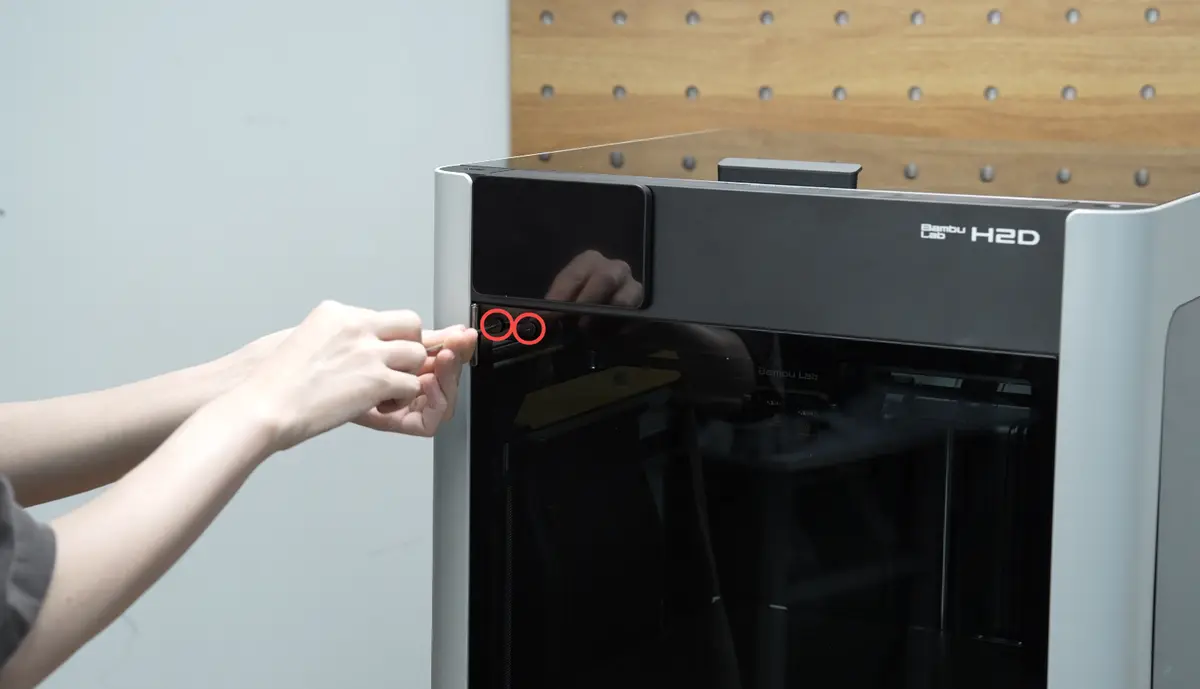

• Fjern de to skruer øverst og nederst på døren nær hængslet.

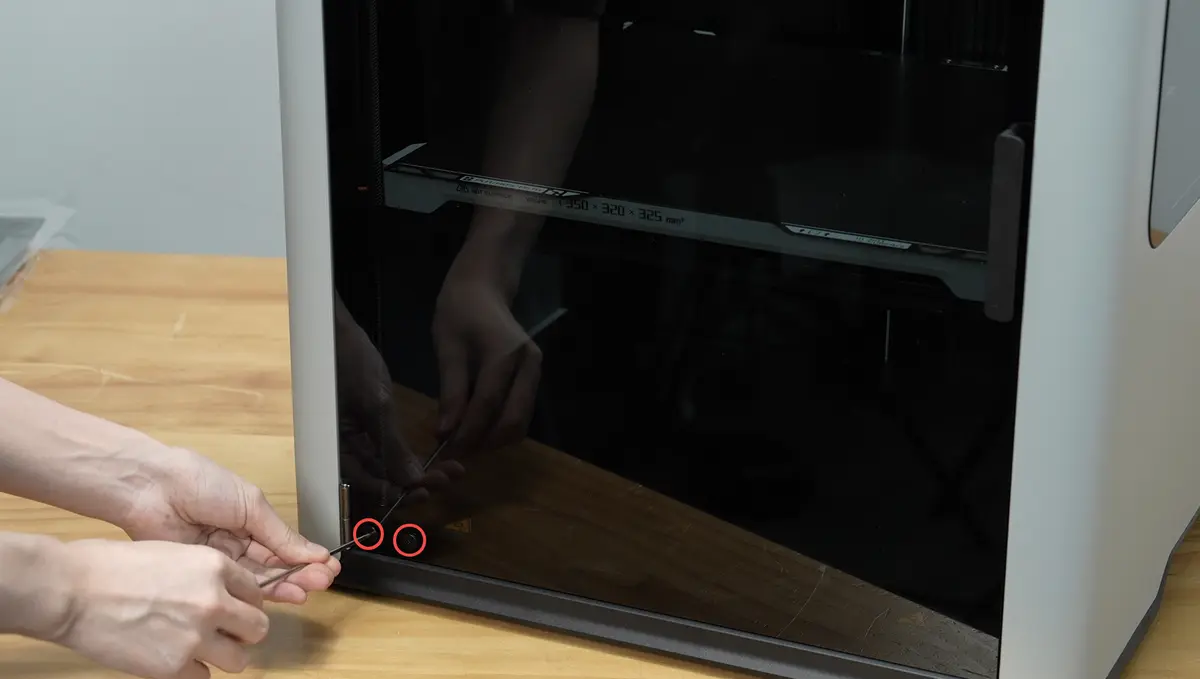

Bemærk: Når du fjerner de sidste skruer, skal du holde fast i glasfrontdøren med hænderne, så den ikke falder ned og bliver beskadiget.

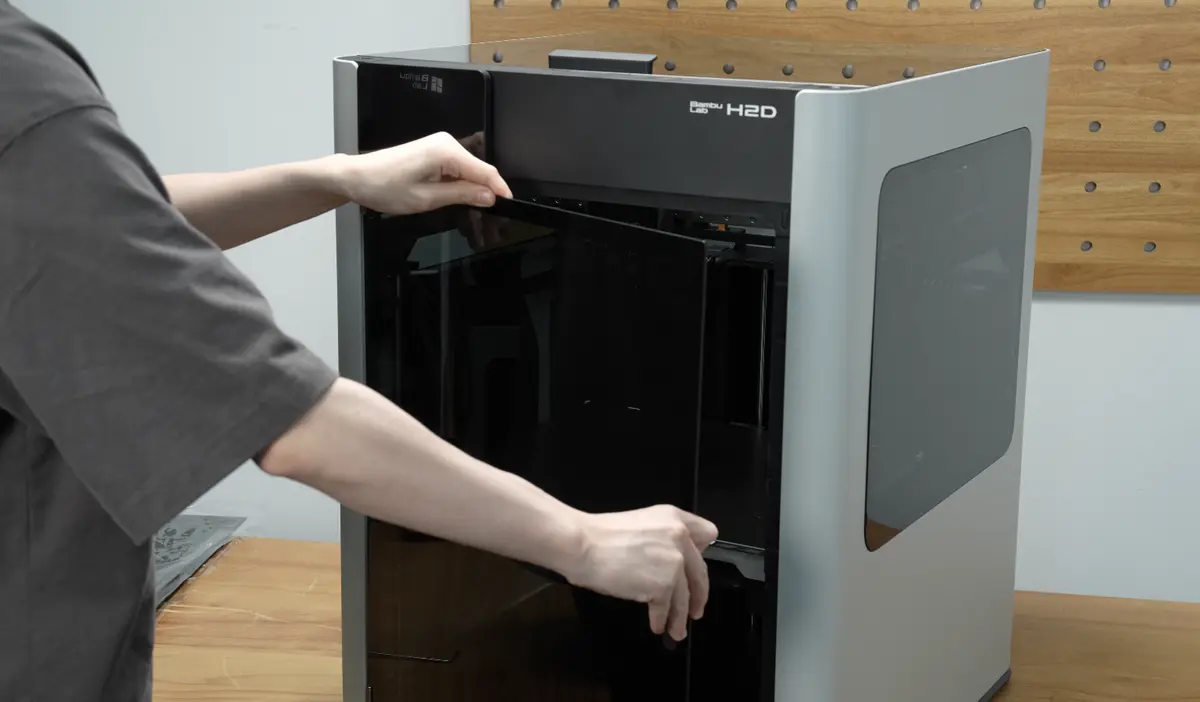

• Tag glasfrontdøren af.

Bemærk: Vær særlig omhyggelig med ikke at lade noget hårdt støde ind i glasdøren, når du håndterer eller opbevarer den. Pas især på glassets yderkanter.

Monter det forreste lasersikkerhedsvindue

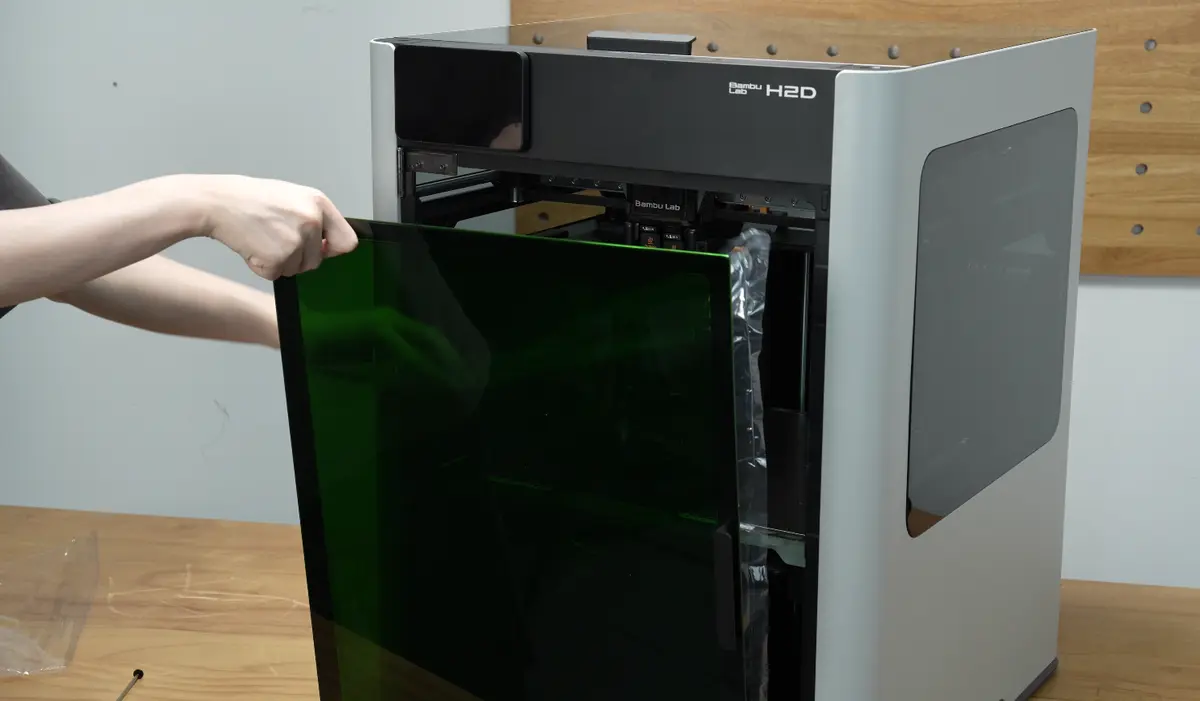

• Fjern beskyttelsesfilmen fra det forreste lasersikkerhedsvindue.

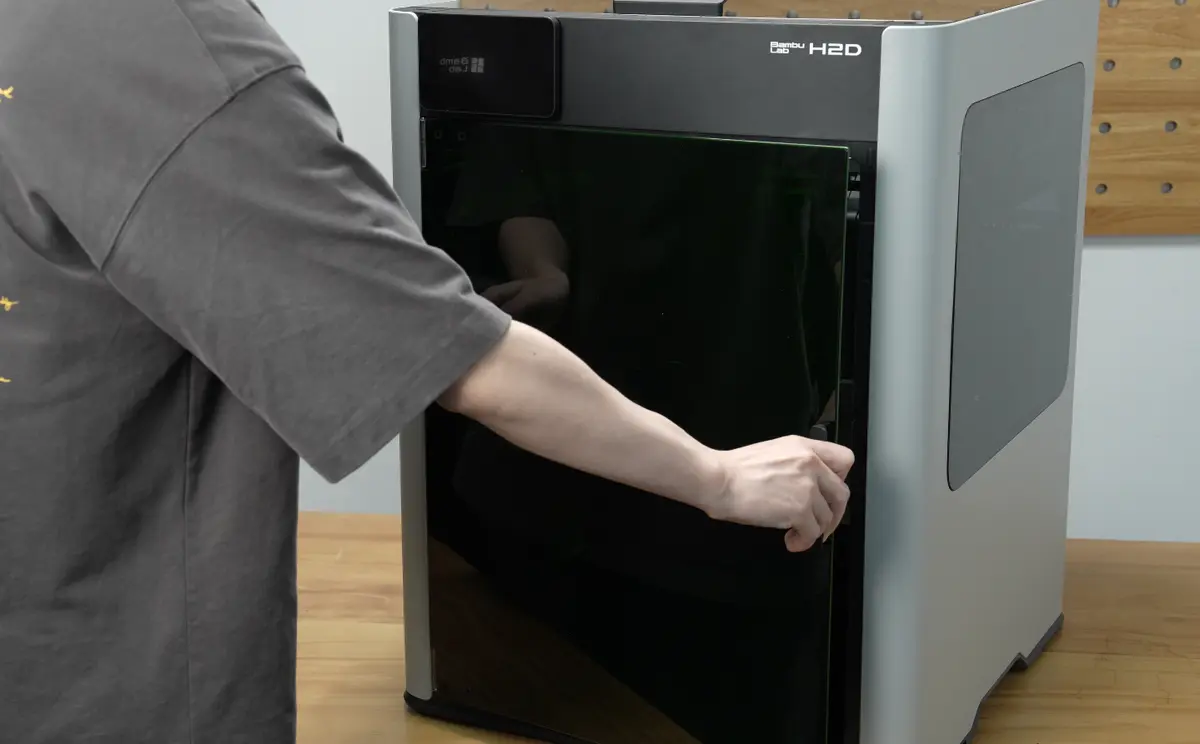

• Find de 4 skruer, der holdt den oprindelige dør.

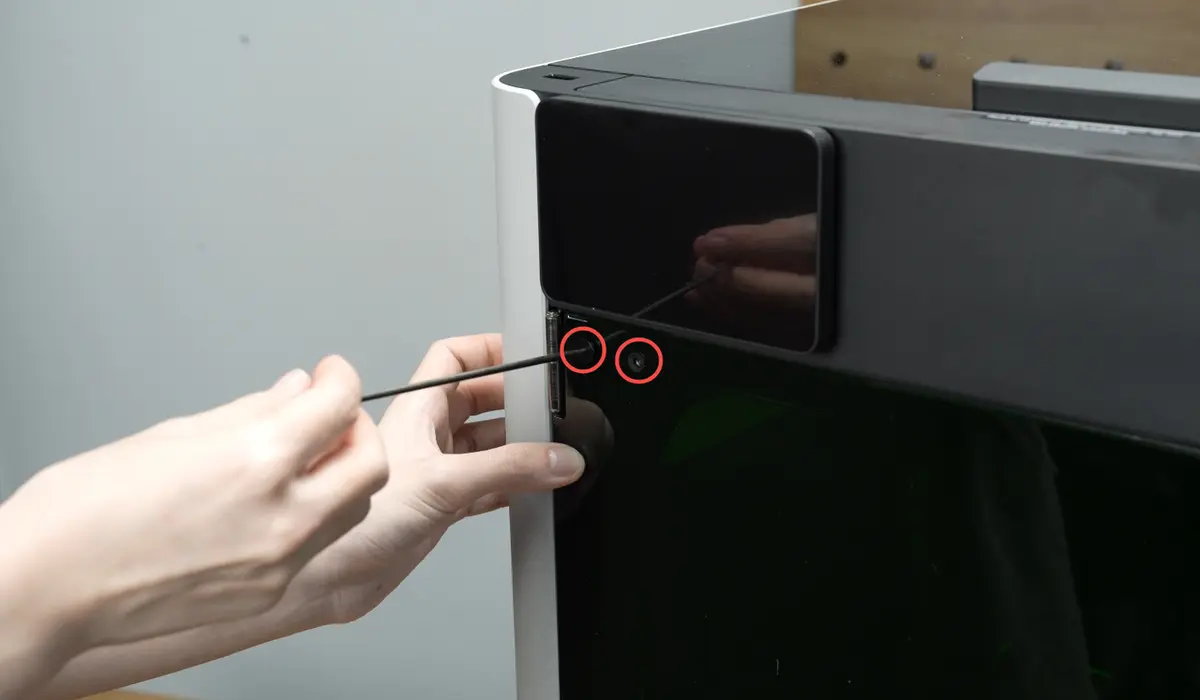

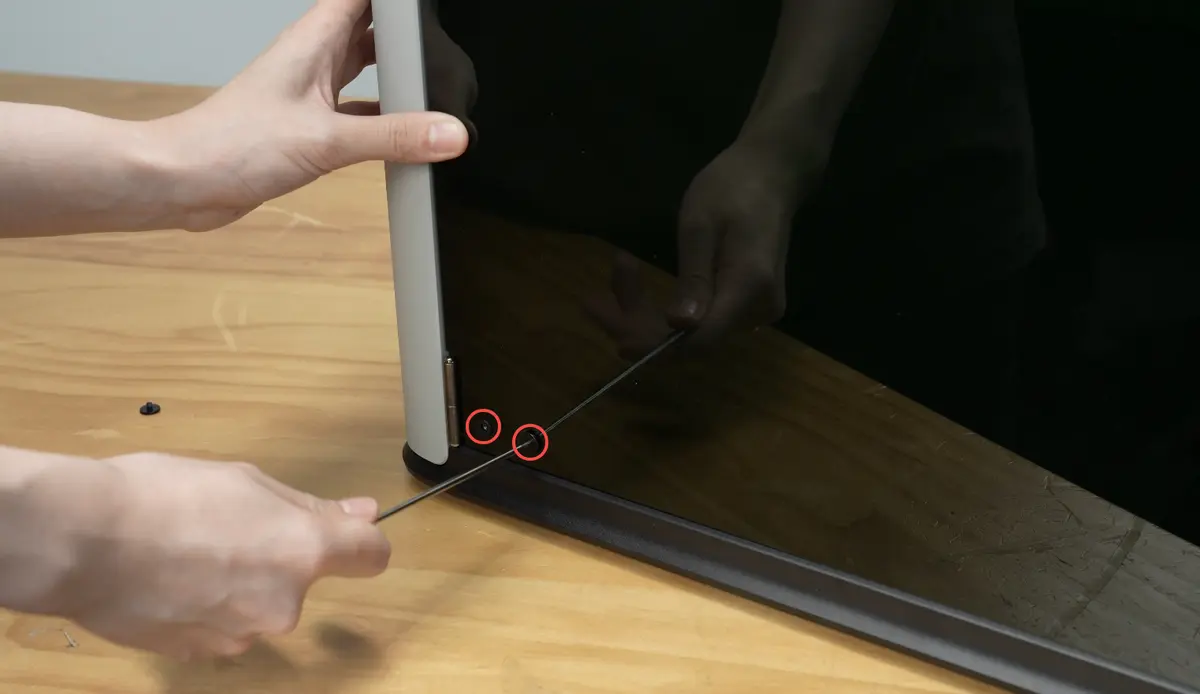

• Hold lasersikkerhedsvinduet på plads og rettet ind efter skruehullerne med hånden, og spænd de to skruer øverst og to nederst. Skruerne skal sidde fast, men spænd dem ikke for hårdt.

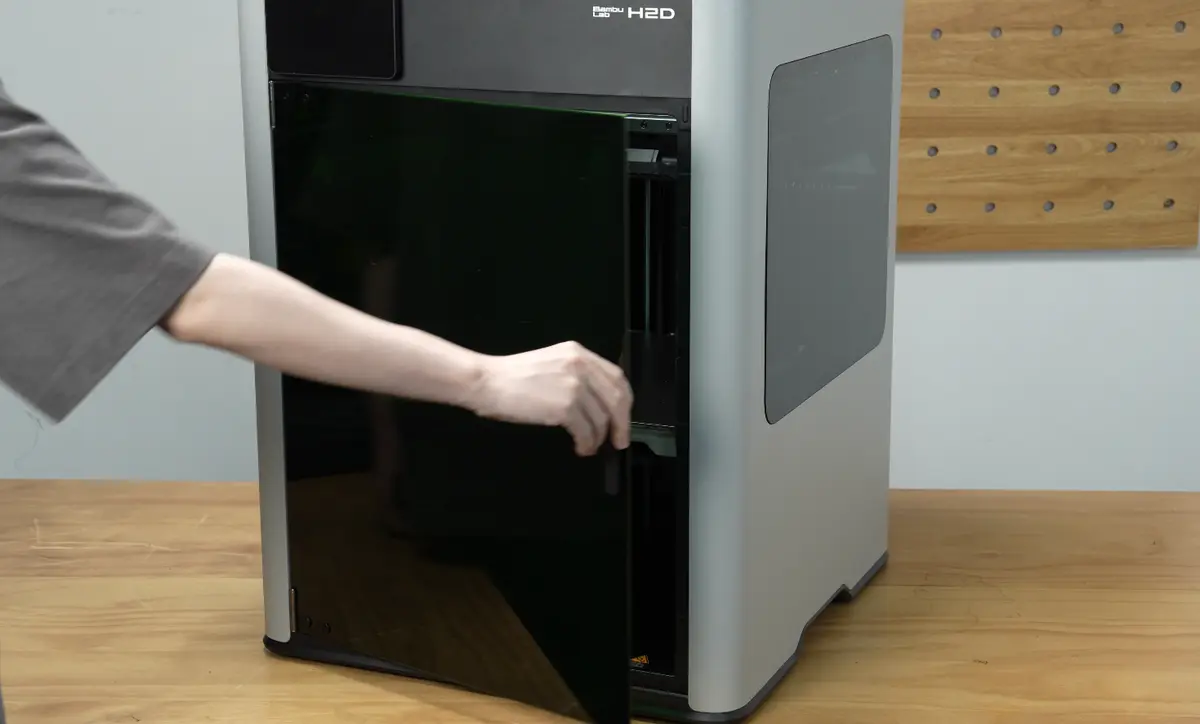

• Når monteringen er færdig, tester du det forreste lasersikkerhedsvindue ved at åbne og lukke det for at kontrollere, at det sidder korrekt.

Monter BirdsEye-kameraet

Privatlivstip: Sørg for, at kameraet er monteret korrekt, så kameraets synsfelt peger korrekt mod printerens kammer, så du undgår problemer med registrering af byggepladen eller dyserne.

Fastgør BirdsEye-kameraet

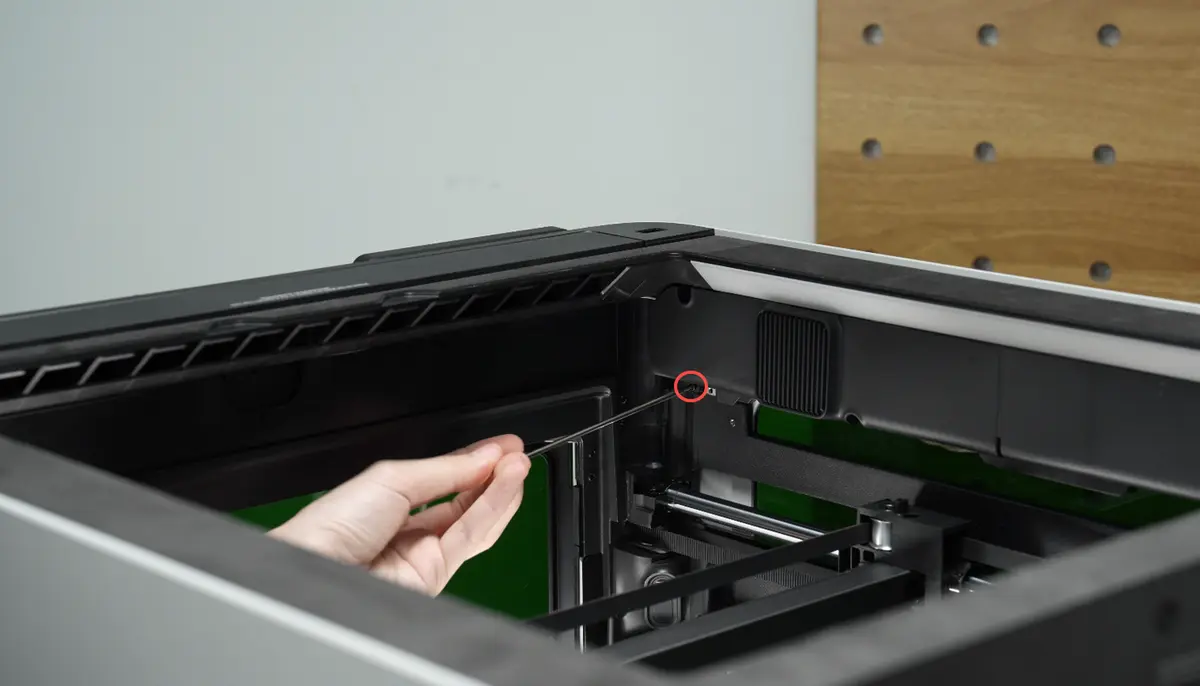

• Fjern skruen fra dækslet til AP Board som vist på billedet.

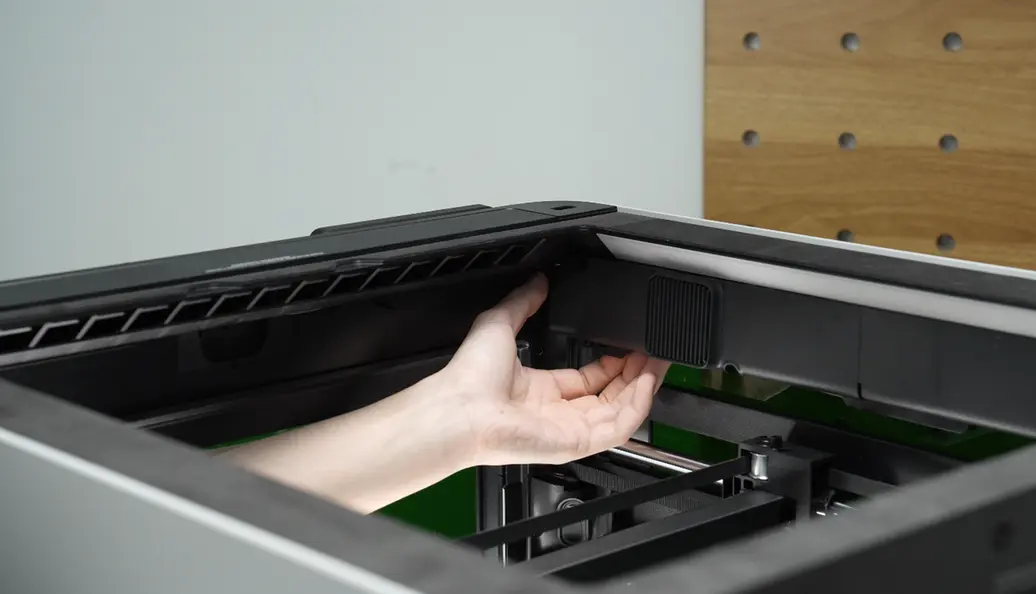

• Åbn dækslet til AP Board ved at trække fra bunden.

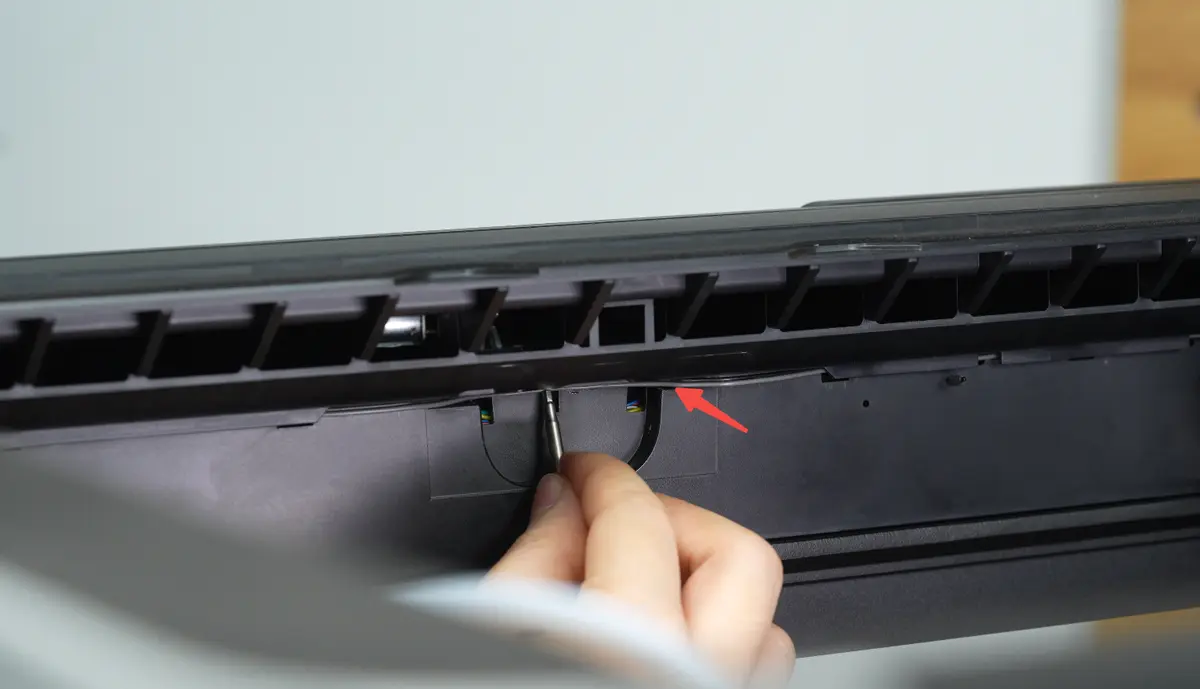

• Brug en unbrakonøgle til forsigtigt at skubbe LED-kablet til side som vist, så du undgår at klemme kablet, når du monterer BirdsEye-kameraet.

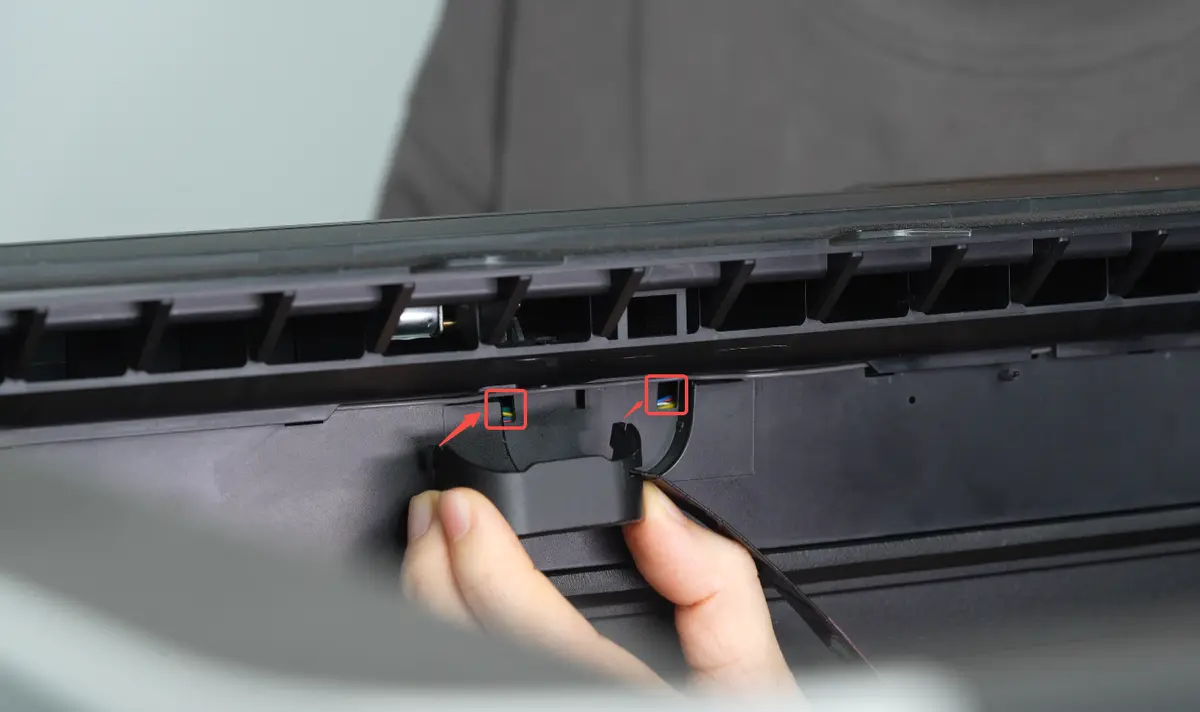

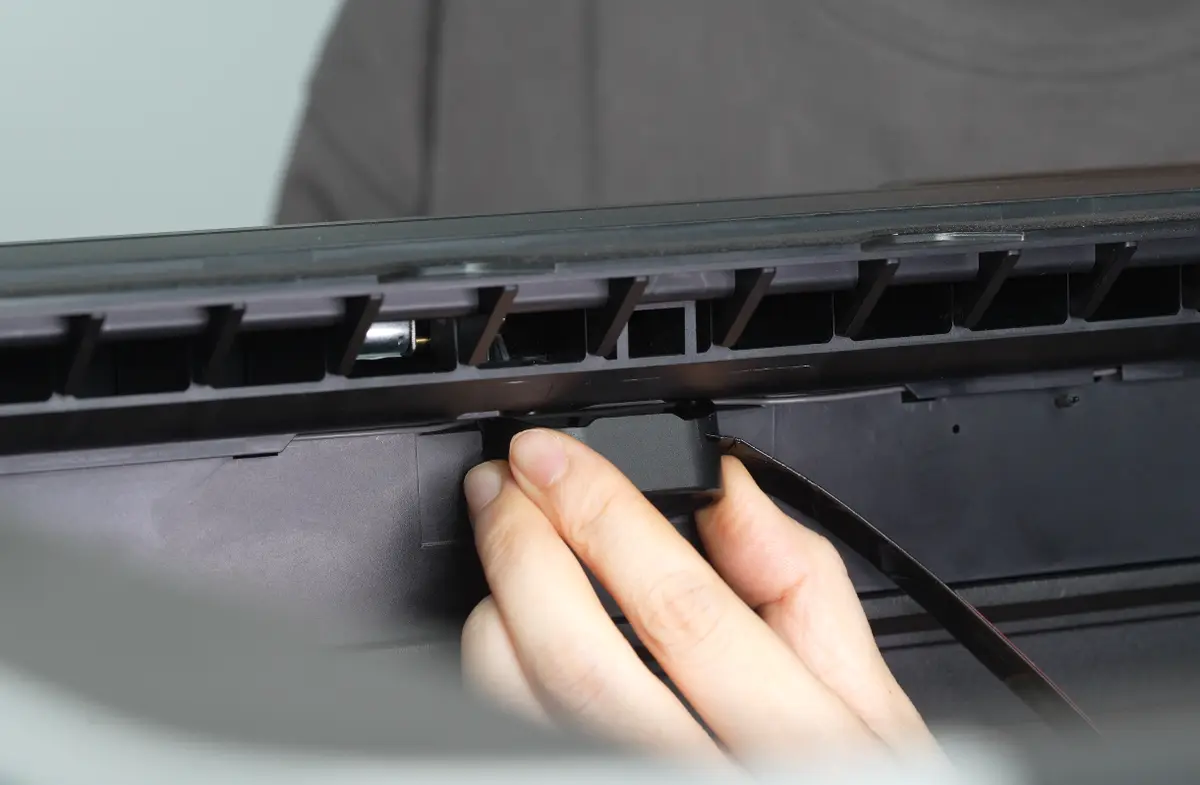

• Monter BirdsEye-kameraet. Ret de to sideclips på kamerahuset ind efter de to små riller på printeren som vist.

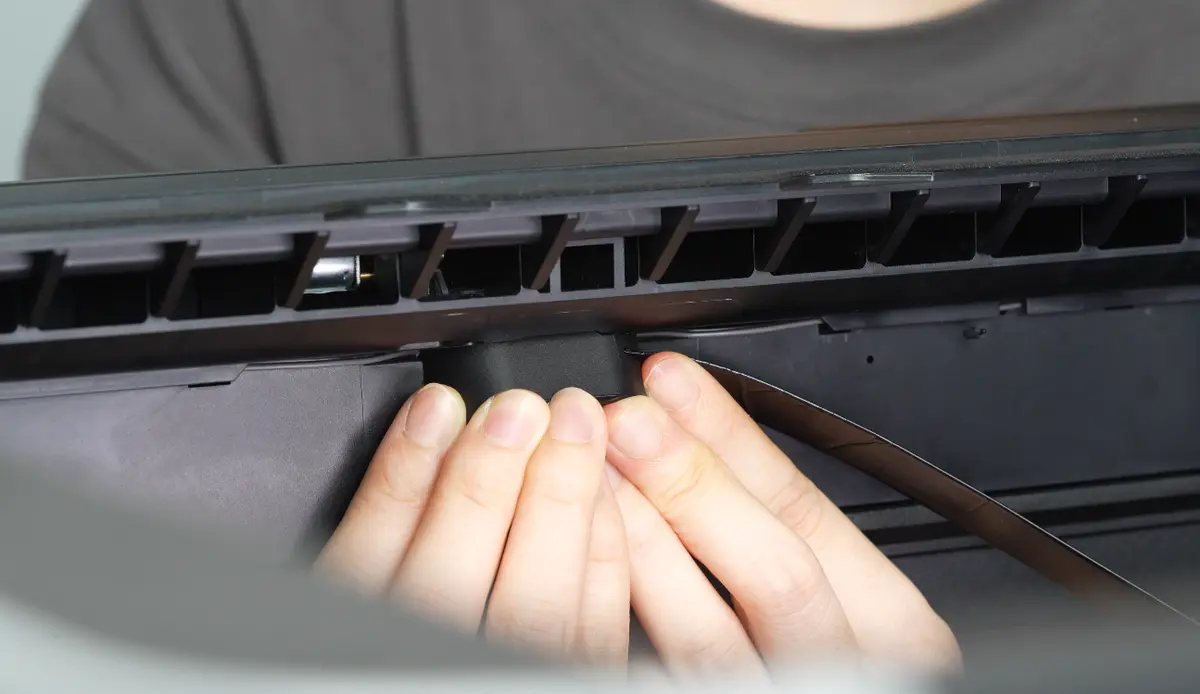

• Tryk forsigtigt kamerahuset opad, indtil du hører et "klik", som viser, at det sidder fast.

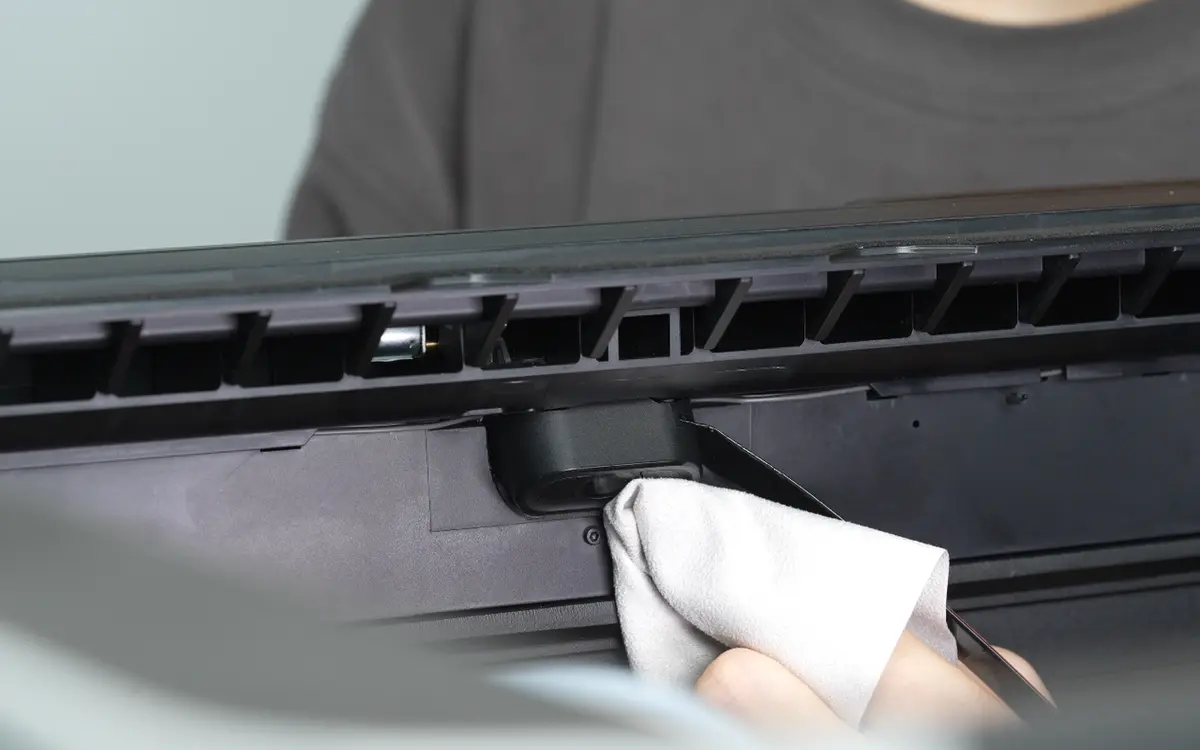

• Tør kameralinsen af med en mikrofiberklud for at fjerne støv.

Tilslut BirdsEye-kameraets kabel

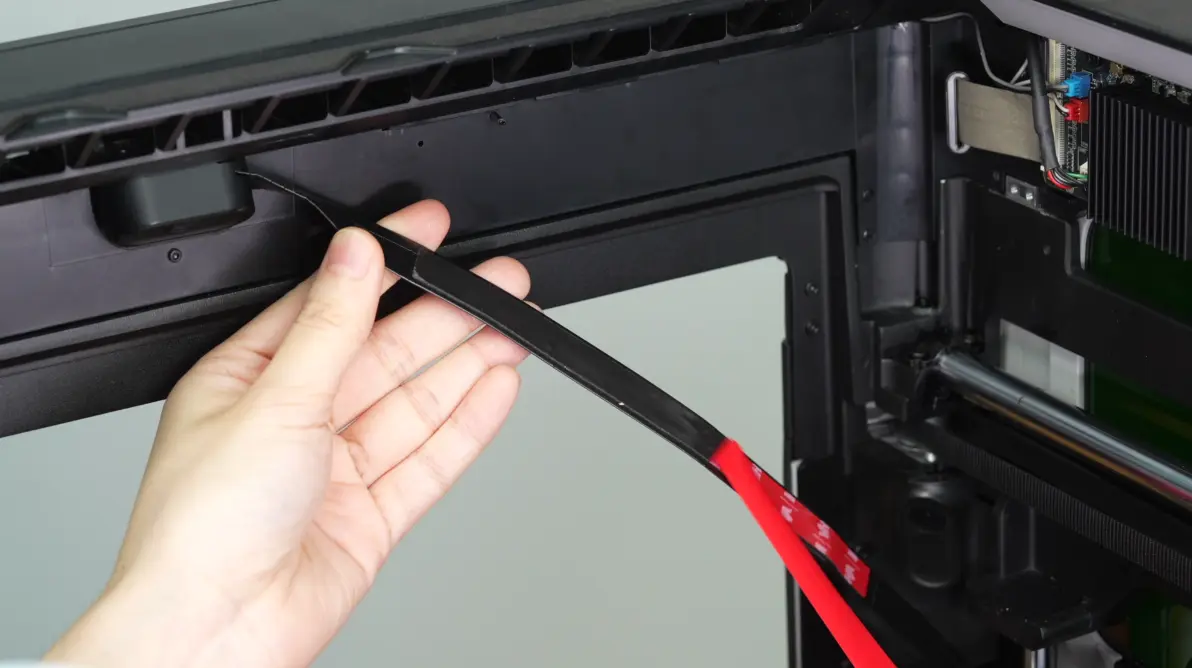

• Fjern beskyttelsesfolien fra kablets selvklæbende side.

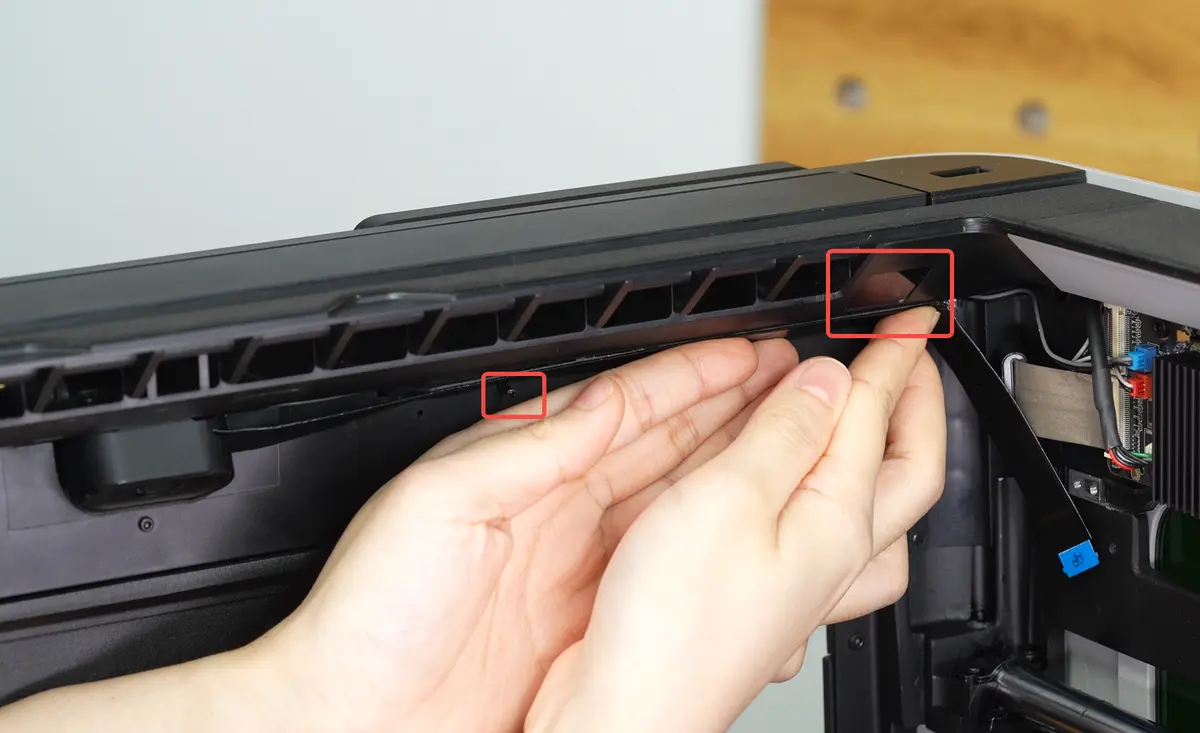

• Når du fører kablet, skal du undgå at blokere kammerets temperatursensor og flammesensoren, som er fremhævet på billedet nedenfor.

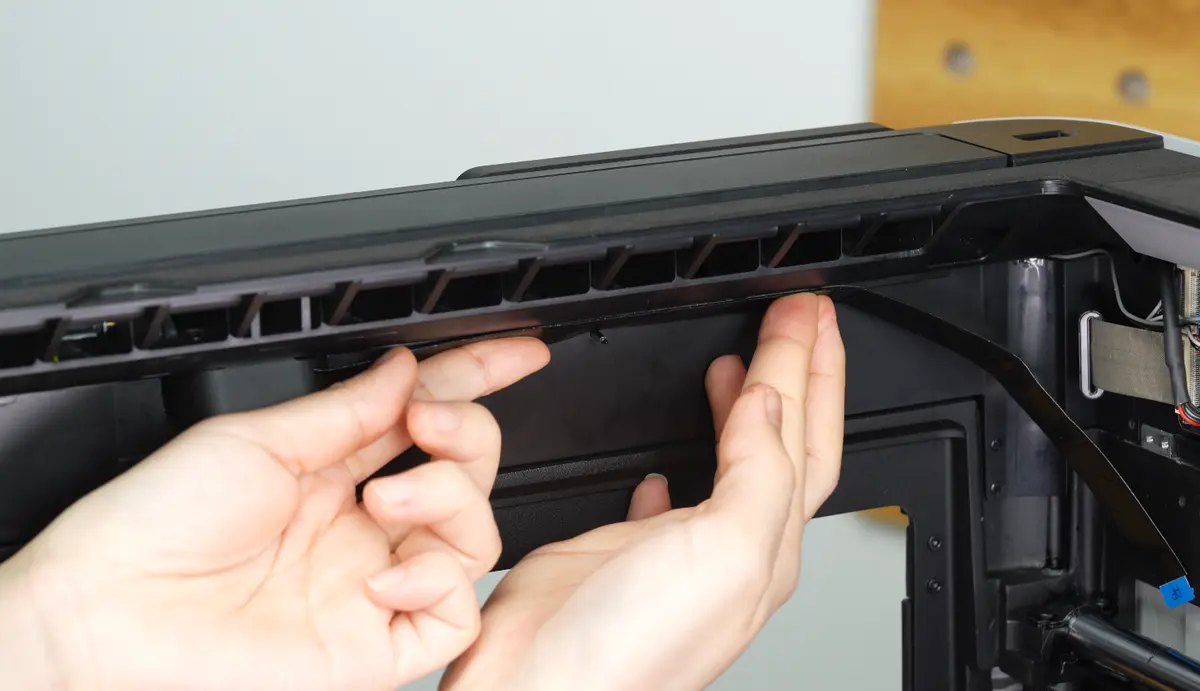

Bemærk: Tryk vedvarende og fast i cirka 30 sekunder under fastgøringen for at sikre, at det klæber ordentligt.

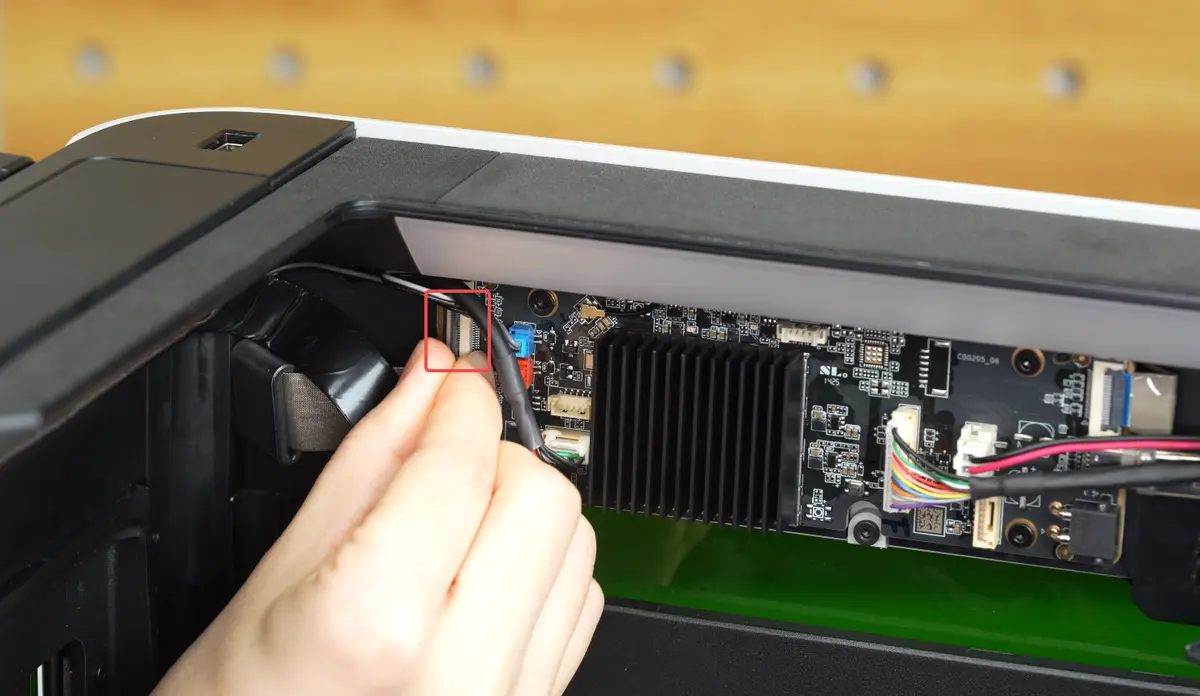

• Åbn forsigtigt den tynde lås i øverste venstre hjørne af AP Board.

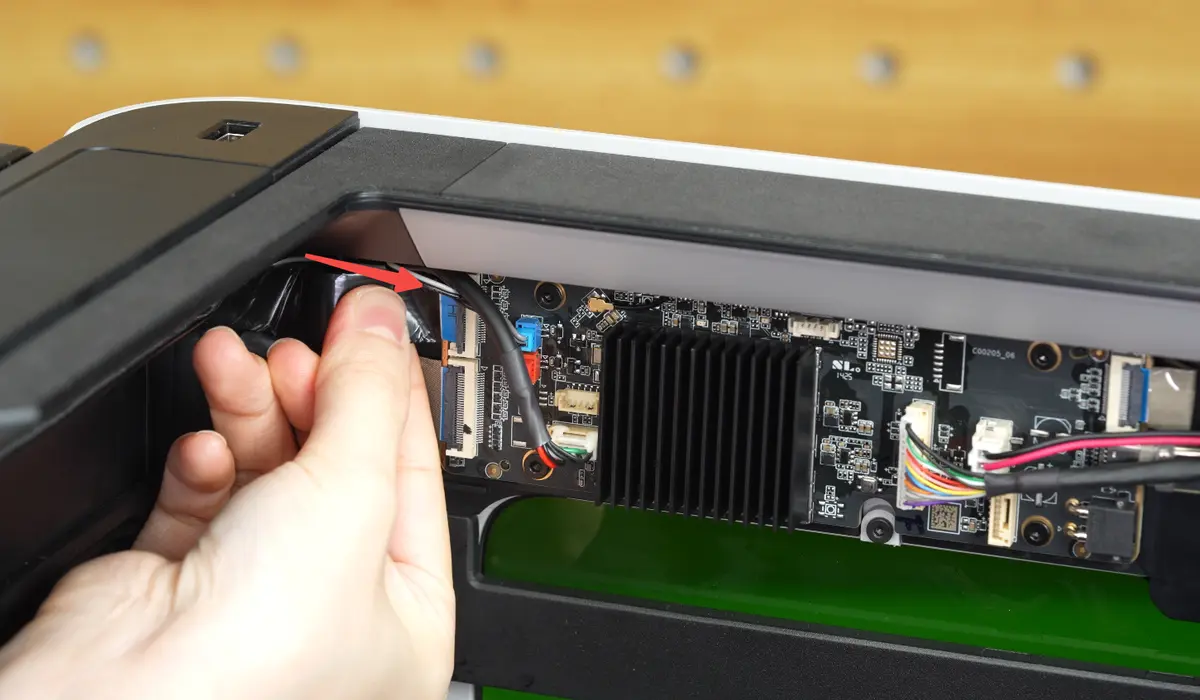

• Før kamerakablet bag om de øvrige ledninger, og slut det til AP Board i det stik, hvor du netop åbnede låsen.

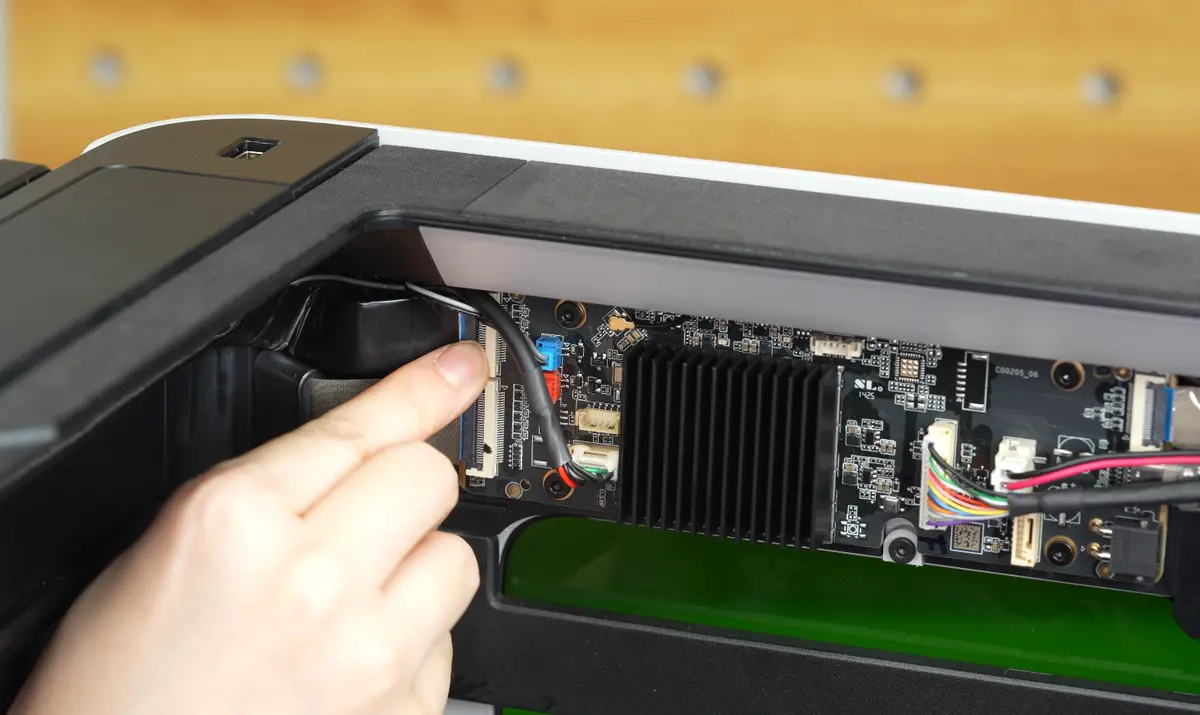

• Sørg for, at kablet sidder helt i bund og lige, og tryk låsen fast for at låse det.

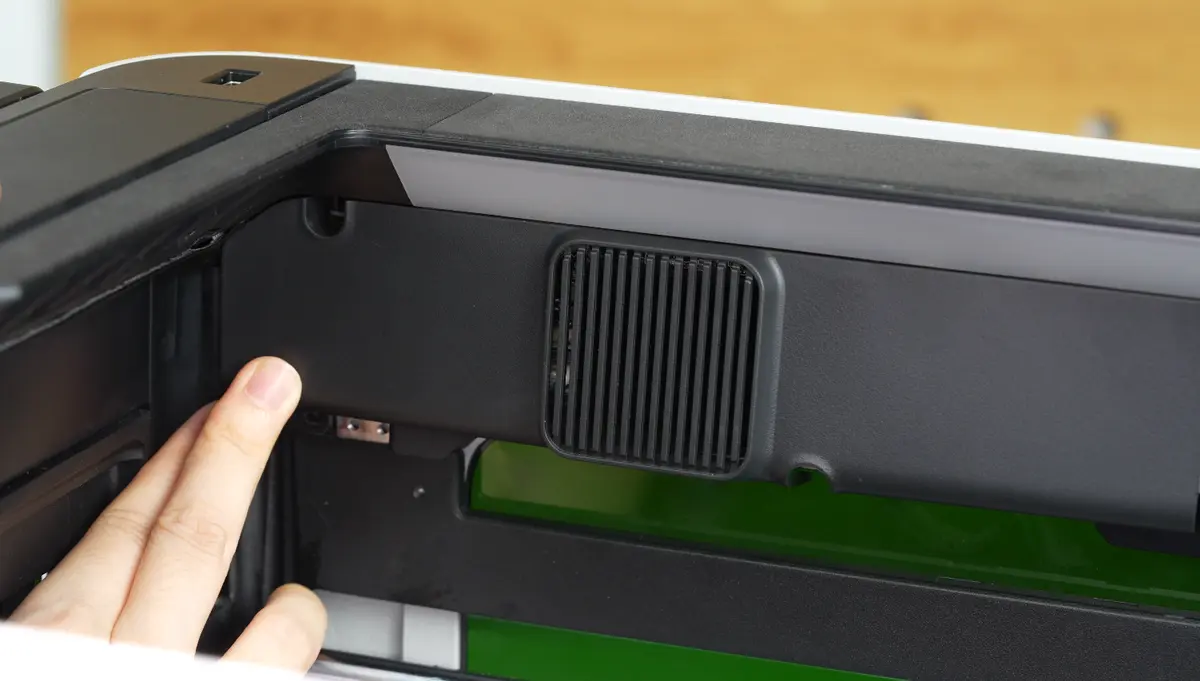

• Luk dækslet til AP Board.

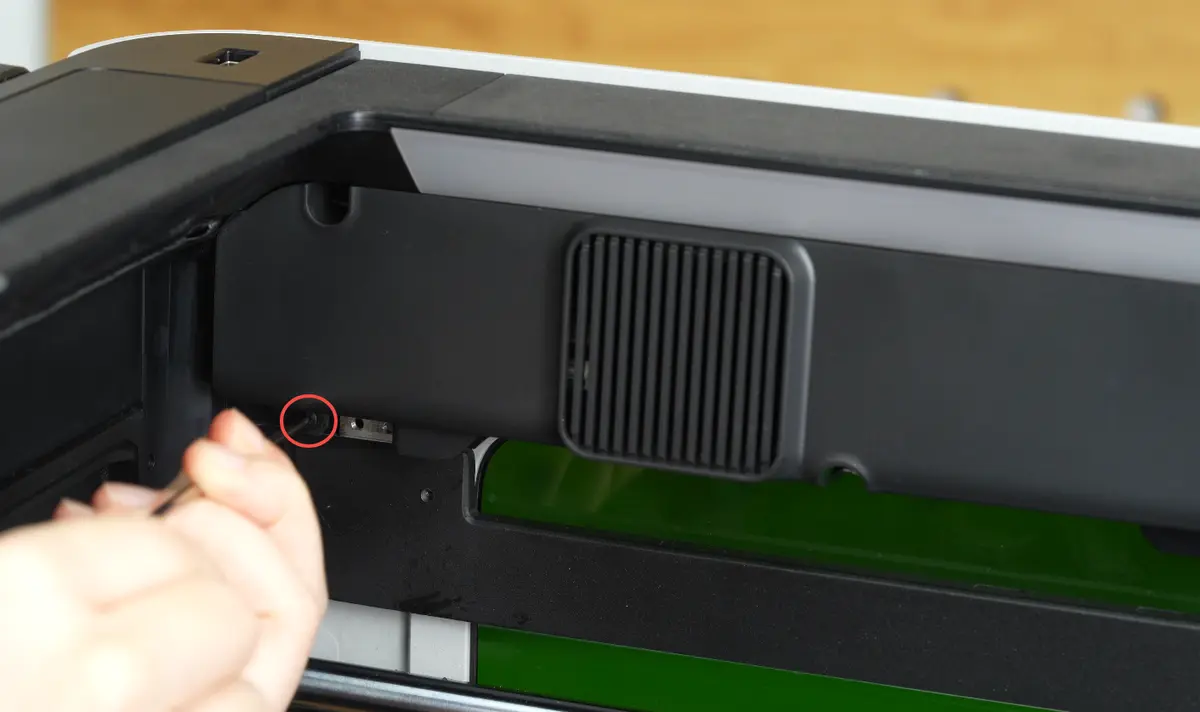

• Spænd fastgørelsesskruen.

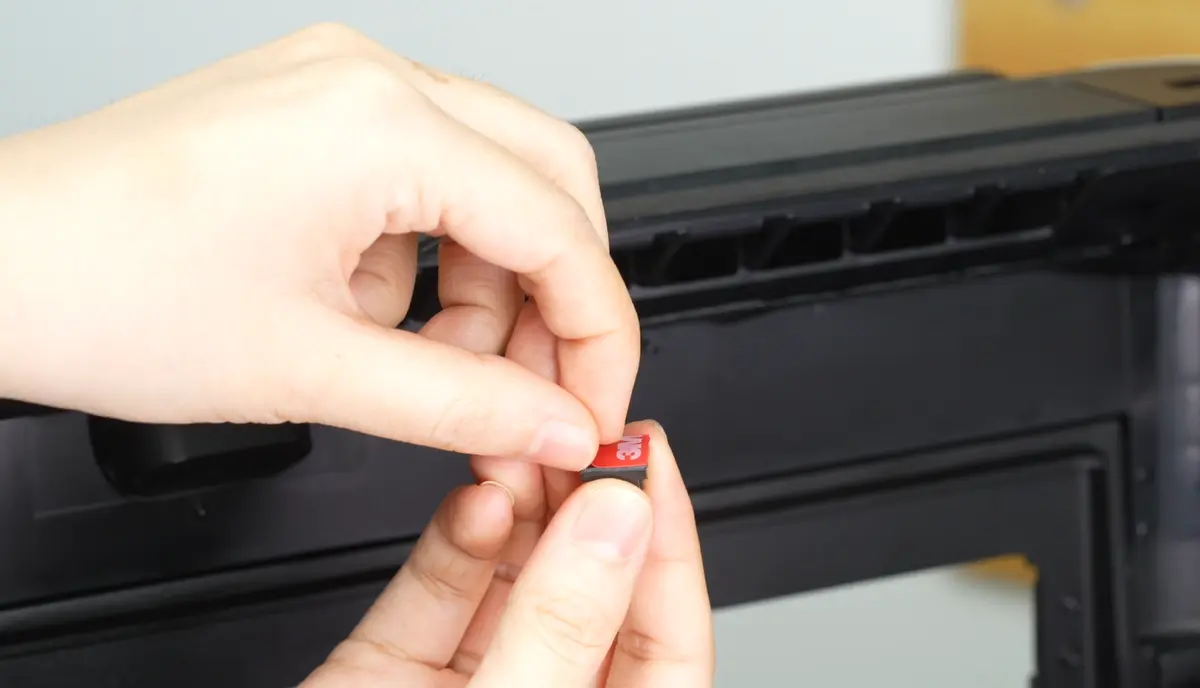

• Træk beskyttelsesfolien af kabelclipsen.

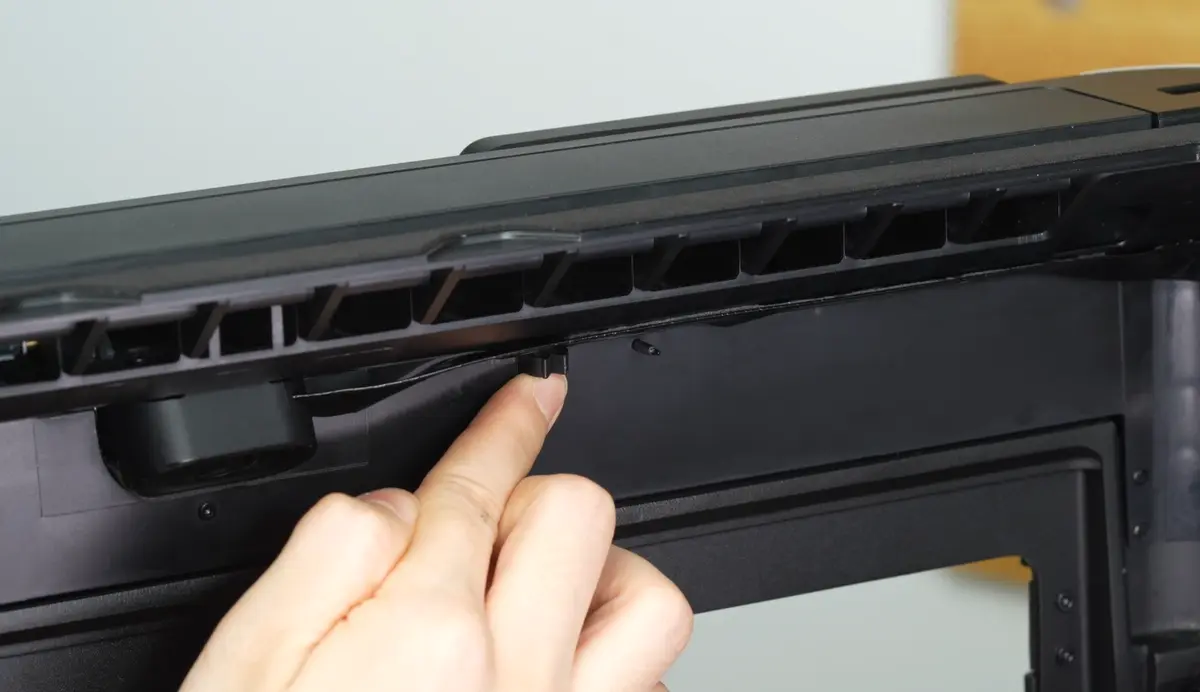

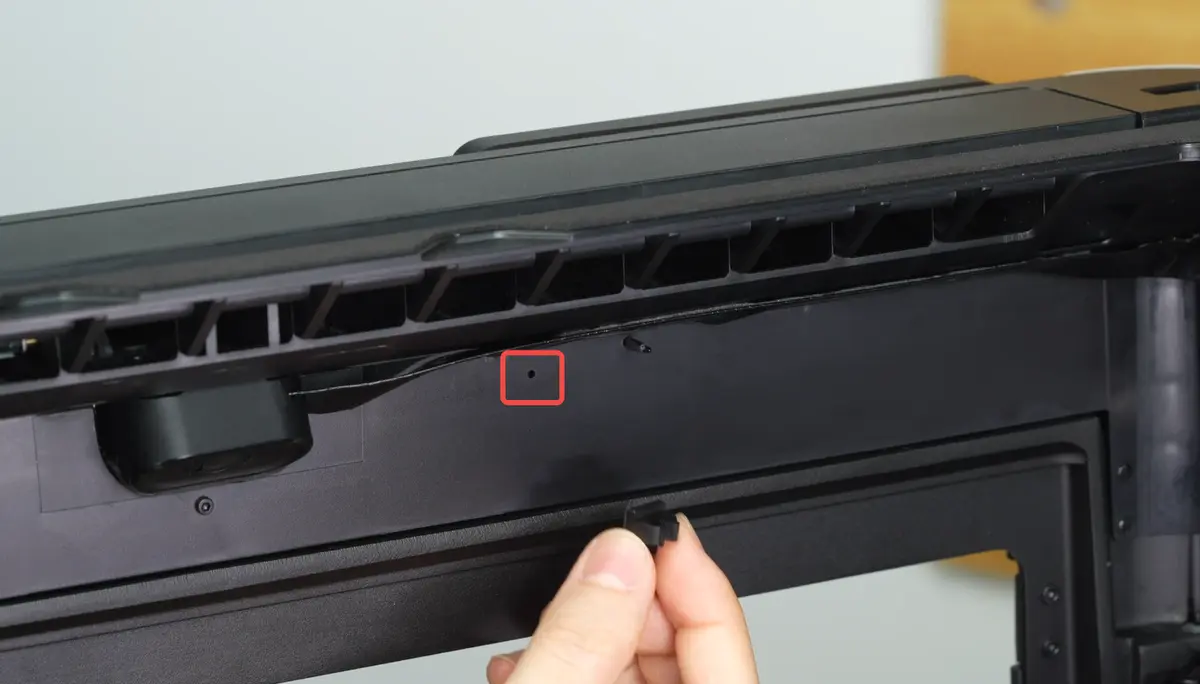

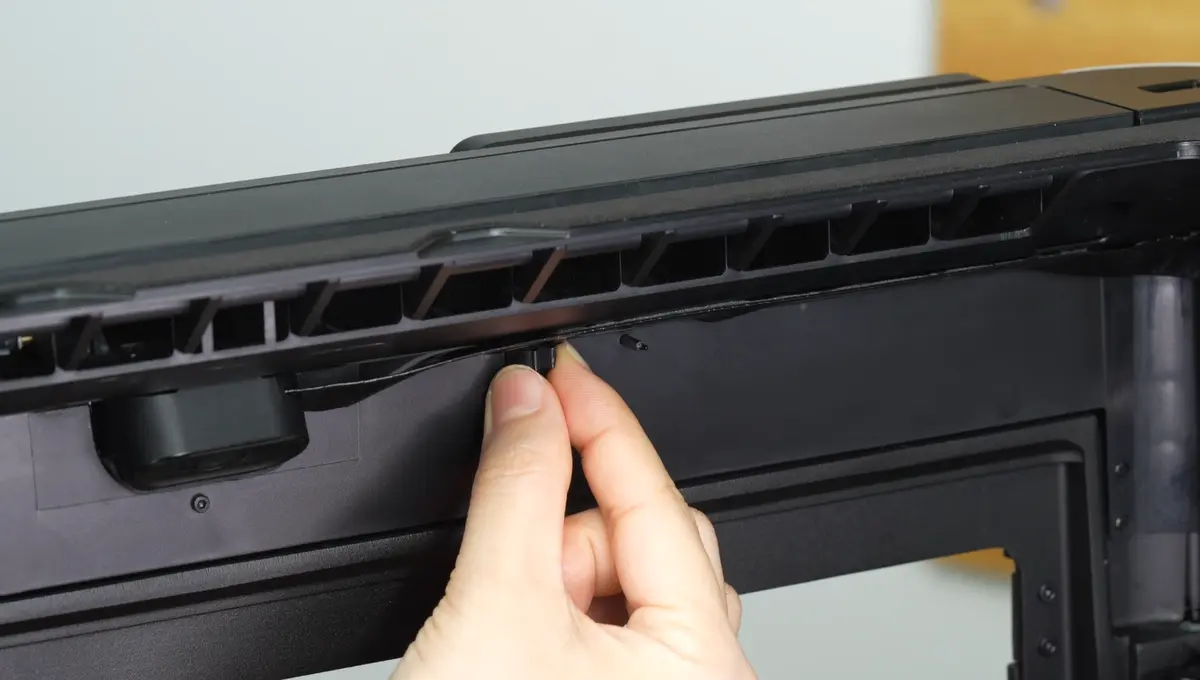

• Ret clipsen ind efter skruehullet til højre for BirdsEye-kameraet, og sæt den fast som vist nedenfor.

Bemærk: Tryk vedvarende og fast i cirka 15 sekunder under fastgøringen for at sikre god vedhæftning.

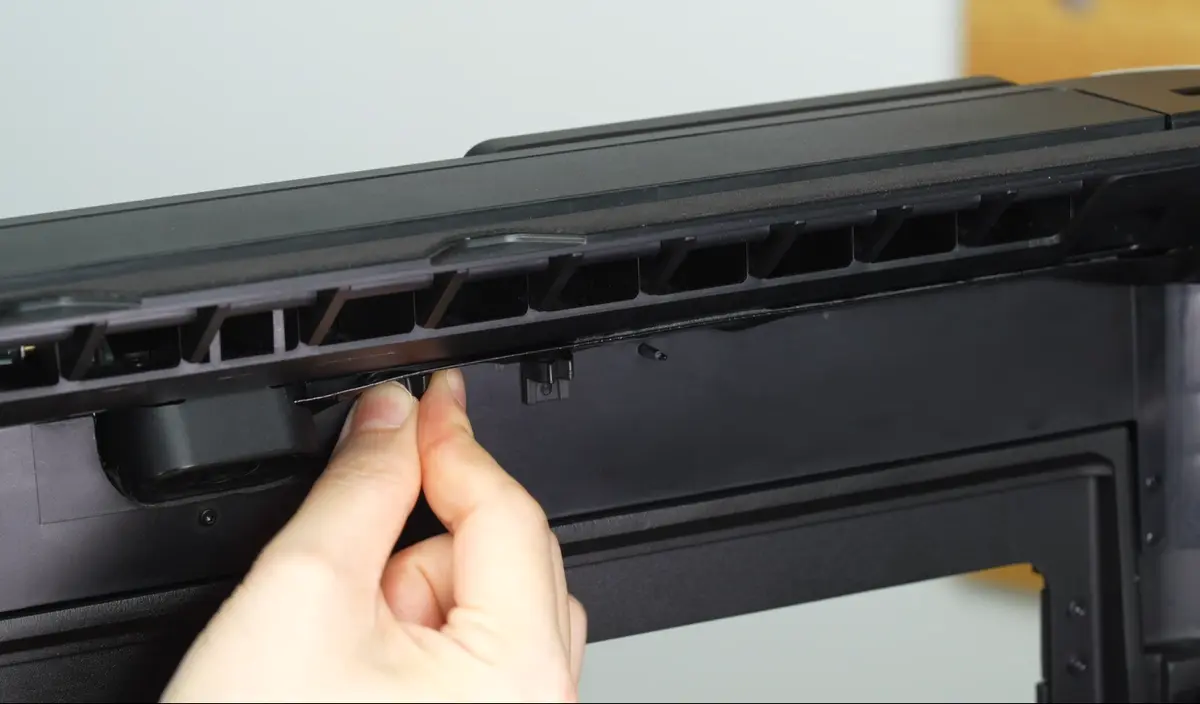

• Monter den anden clips i midten mellem BirdsEye-kameraet og den første clips, og tryk den fast på plads.

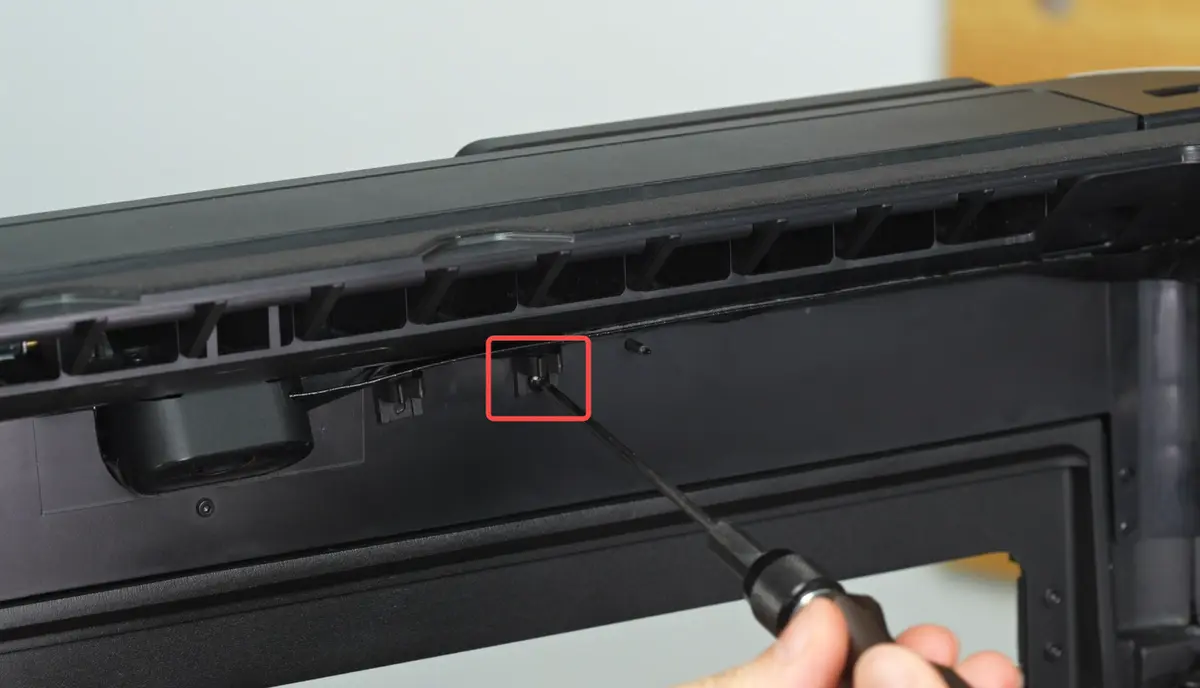

• Spænd skruen for at fastgøre clipsen.

Bemærk: På nogle versioner af printeren er der ingen reserverede skruehuller. Så skal du blot lime de to clips fast som beskrevet.

Monter luftpumpen

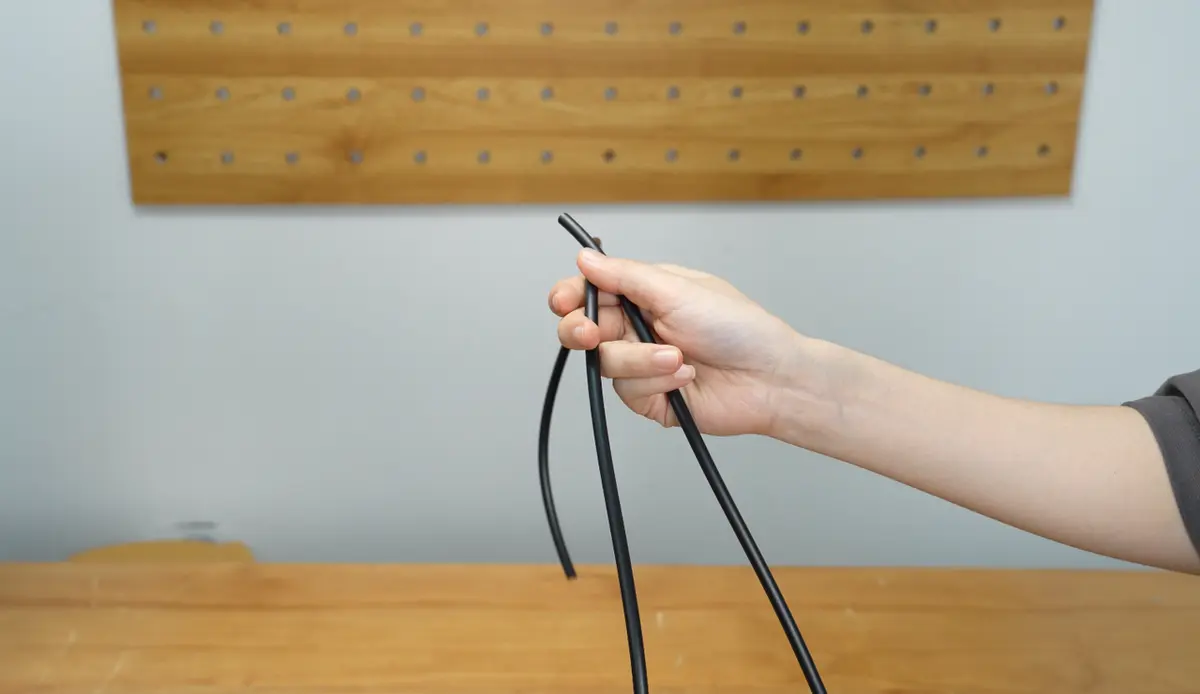

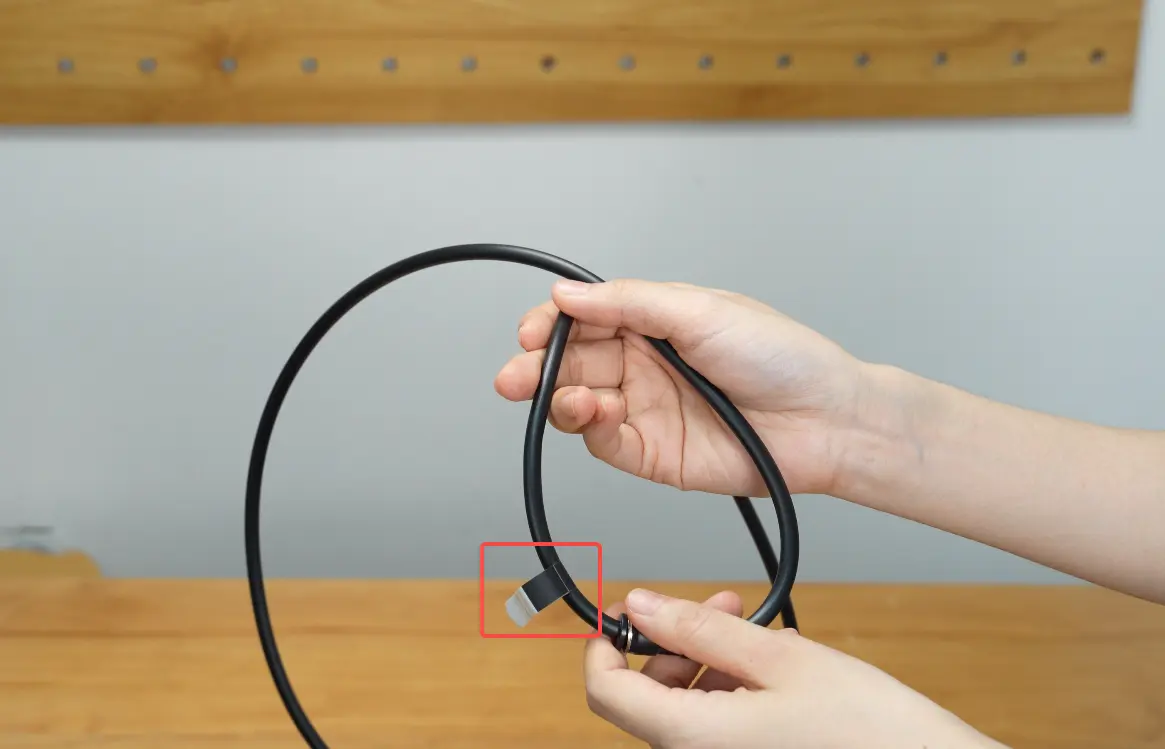

Vær opmærksom på forskellen i længde på air assist-slangerne. Læg mærke til mærket på den lange slange.

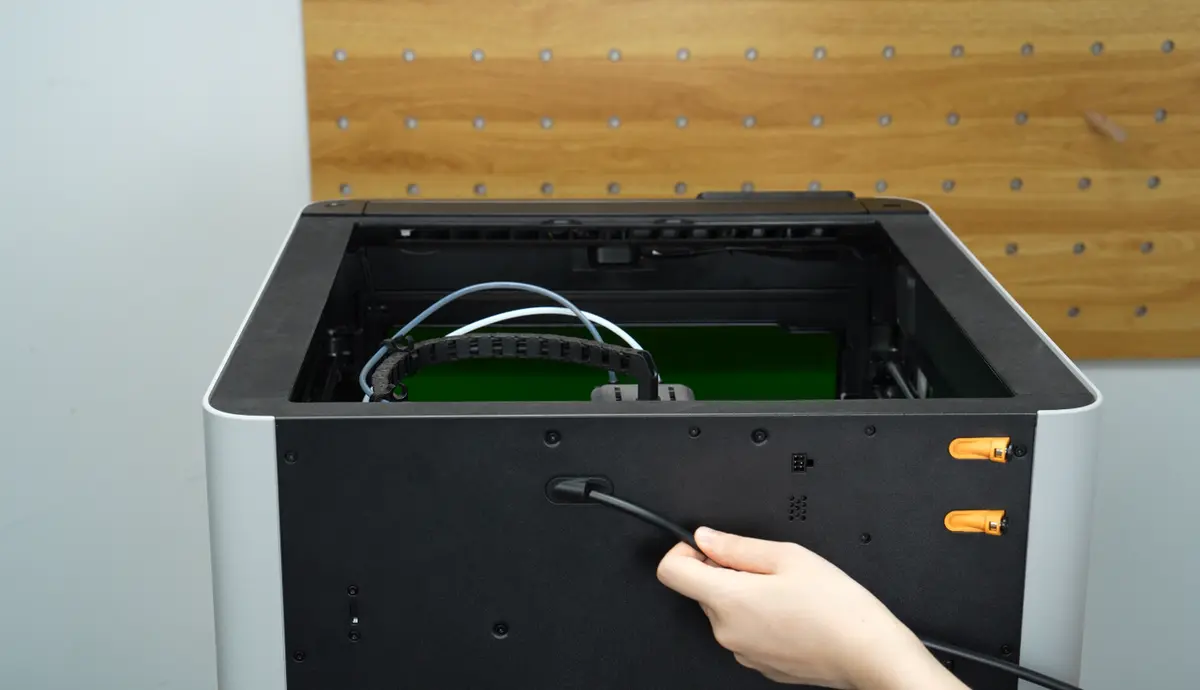

• Sæt den korte air assist-slange ind i TPU-filamentindgangen bag på printeren.

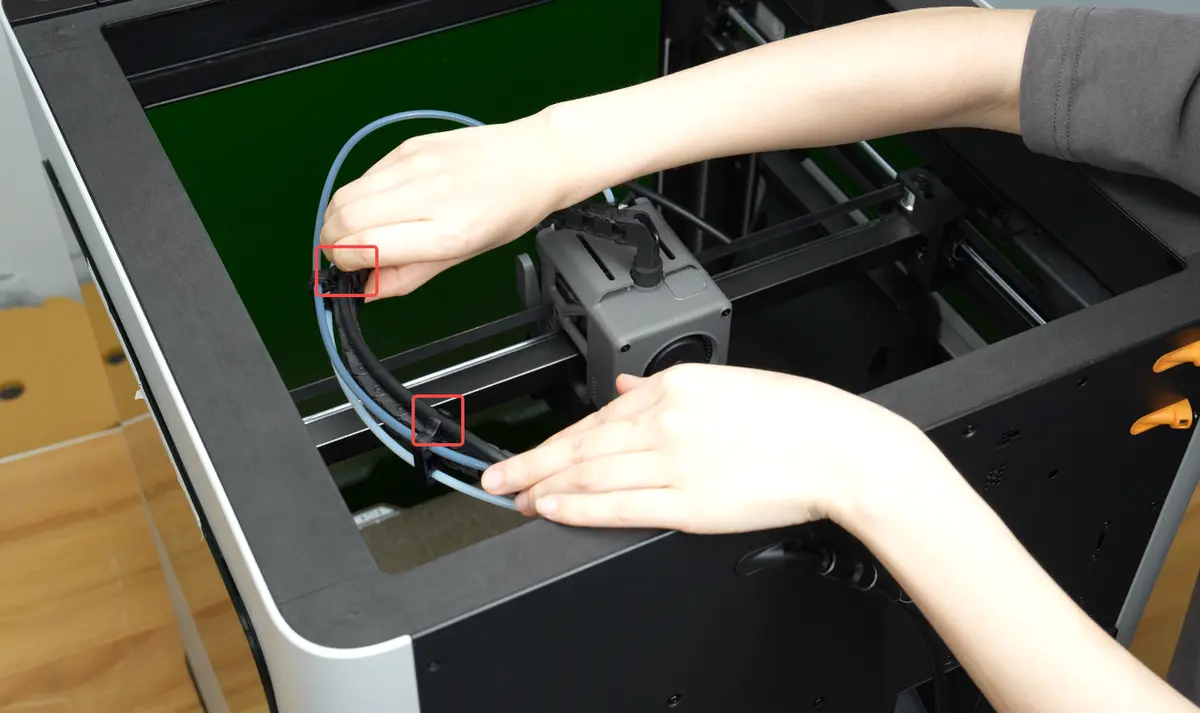

• Fastgør air assist-slangen i de to clips langs toolheadets kabelkæde.

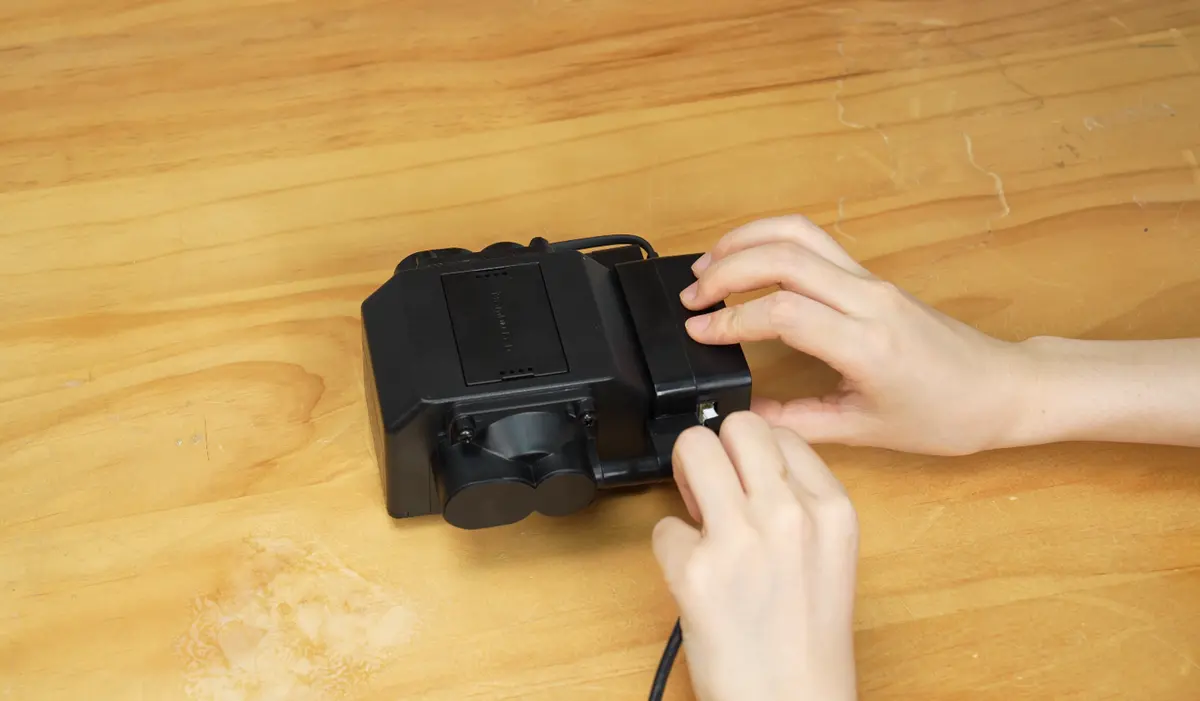

• Sæt luftpumpens kabel i luftpumpen.

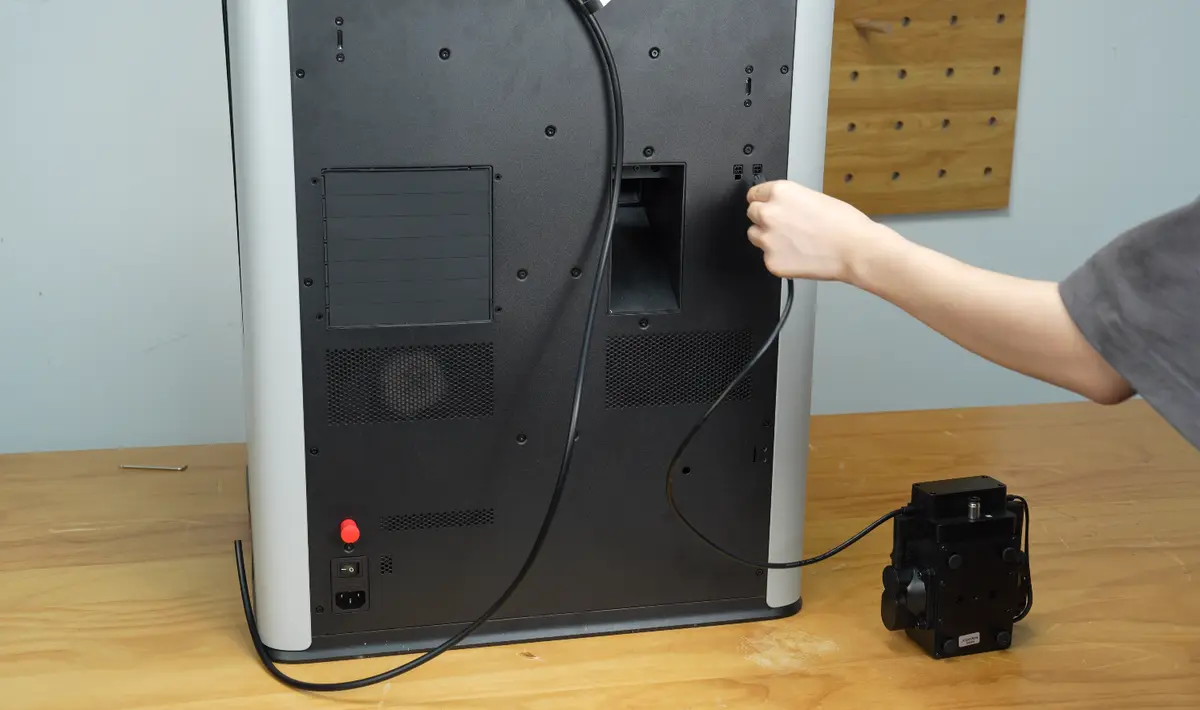

• Sæt 4-pin-stikket på luftpumpens kabel i en af 4-pin-portene bag på printeren.

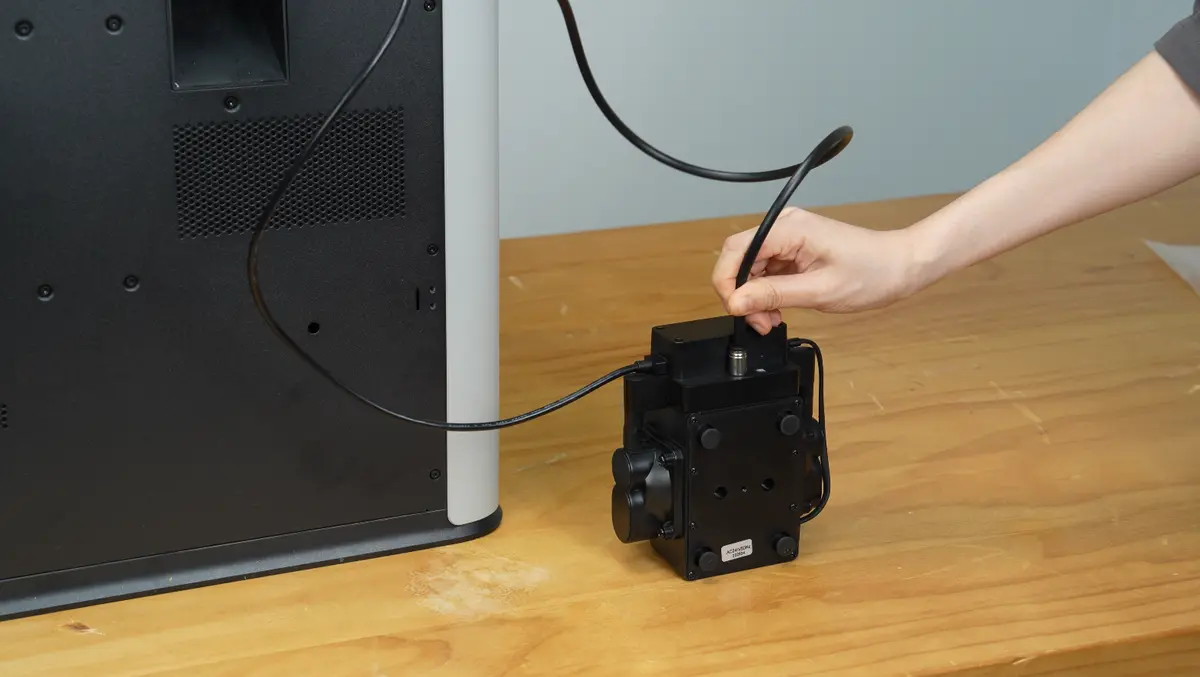

• Slut den resterende ende af air assist-slangen til luftpumpens tilslutning.

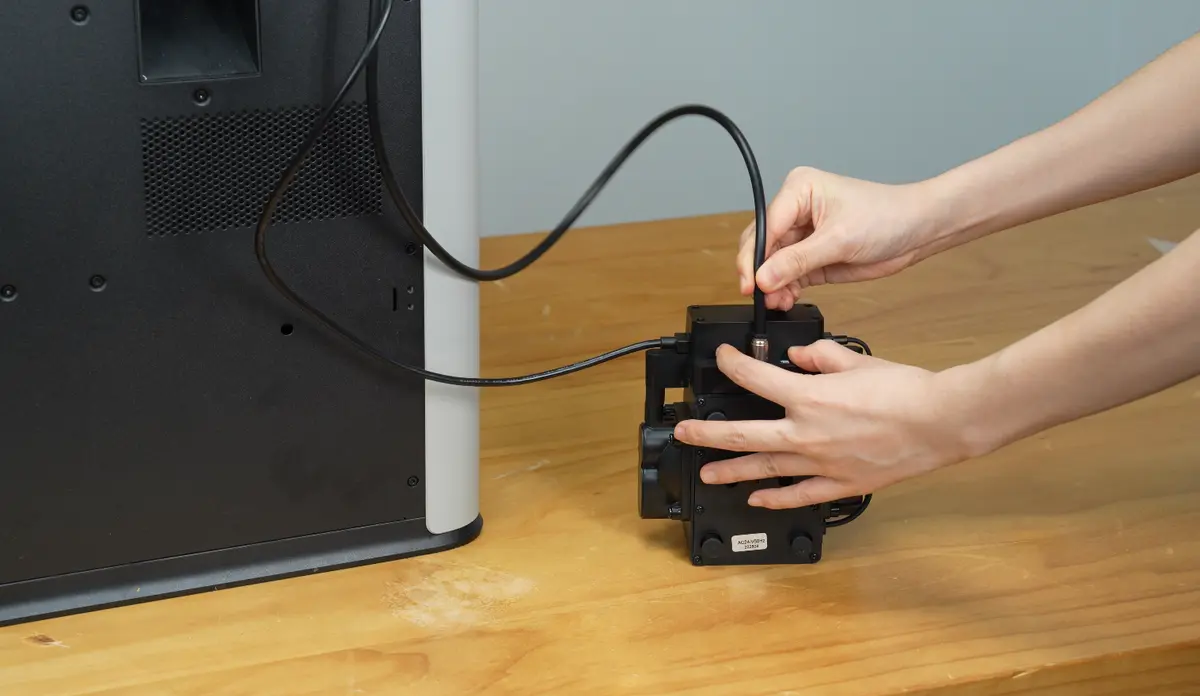

• Når den sidder på plads, ryster du forsigtigt i air assist-slangen for at bekræfte, at den er helt tilsluttet.

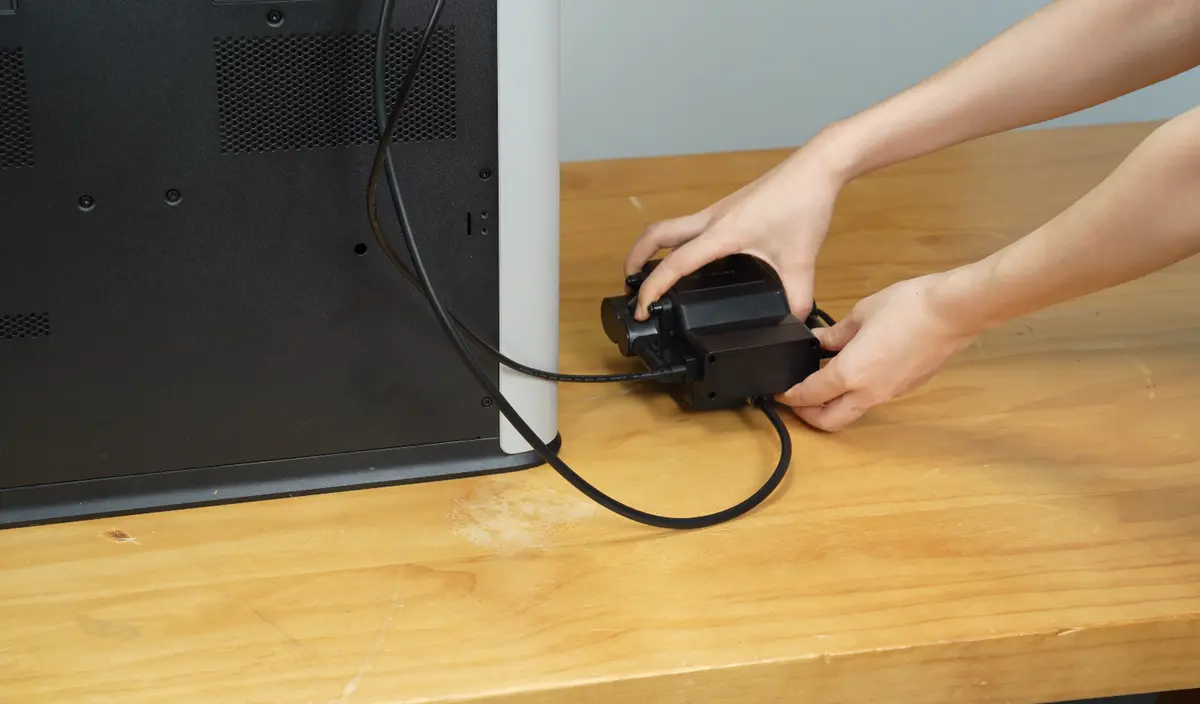

• Læg luftpumpen fladt på bordet.

Bemærk: Luftpumpen kan vibrere, så det er vigtigt at placere den et sikkert sted, så den ikke falder ned og bliver beskadiget.

Monter røgudsugningsrøret

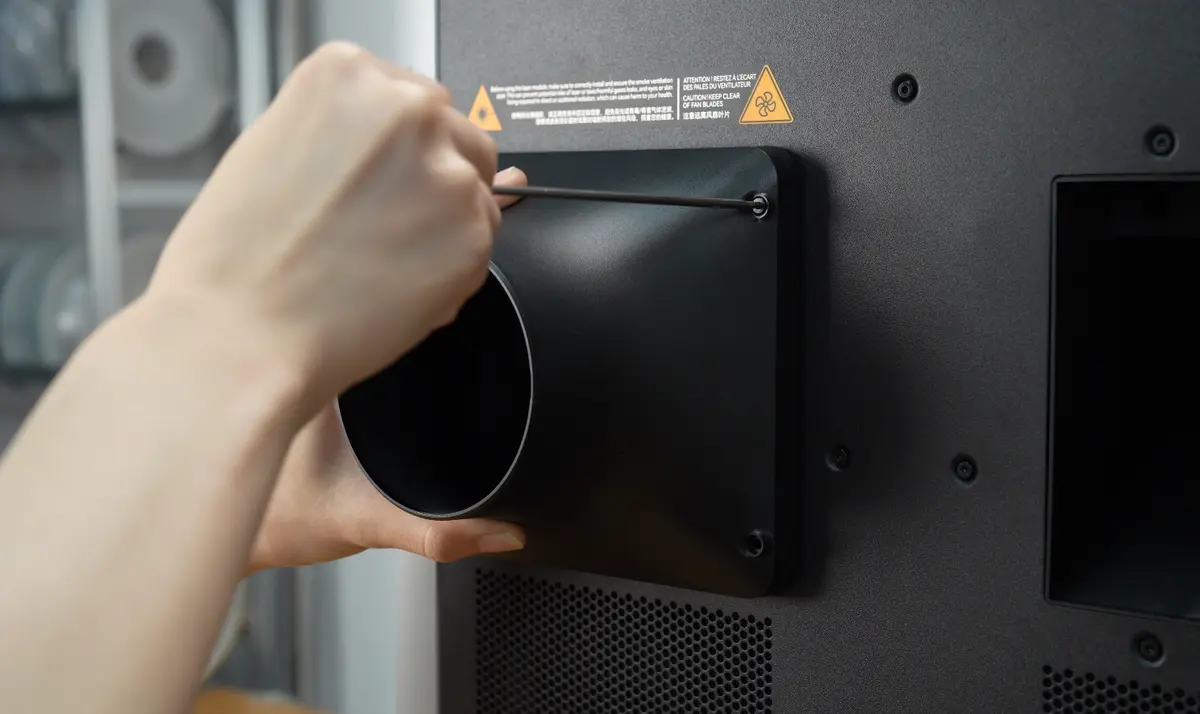

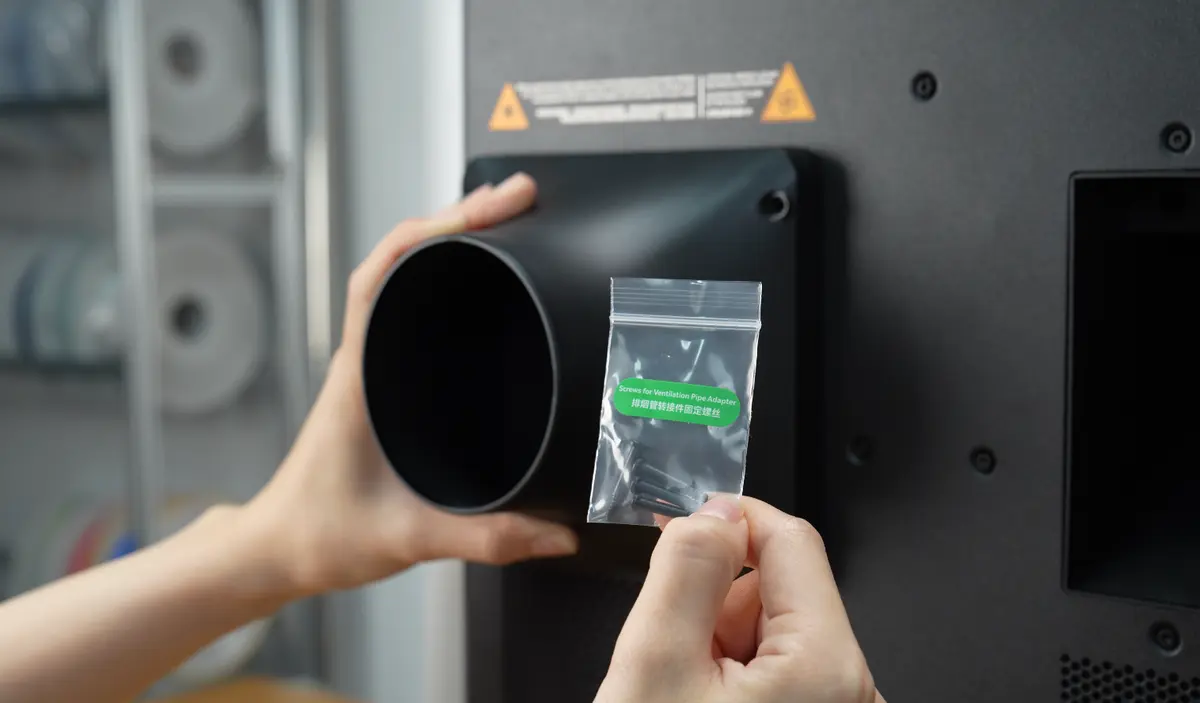

• Placer adapteren til udsugningsrøret over kammerets udsugningsblæser bag på printeren, og spænd de fire skruer.

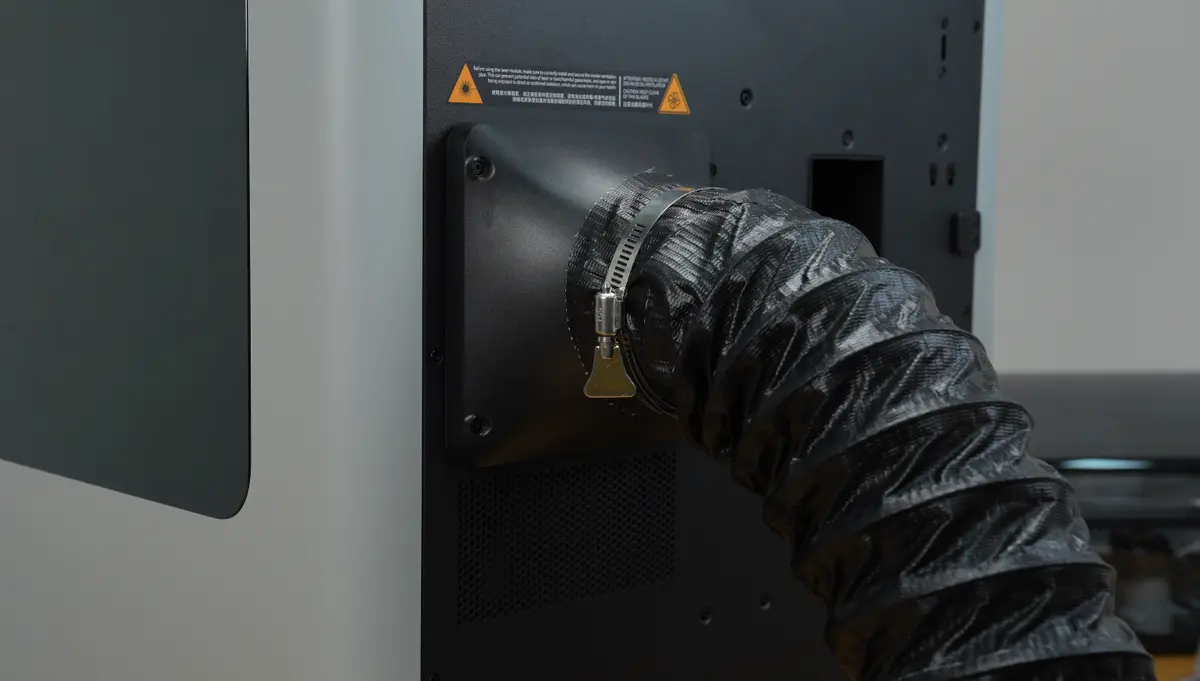

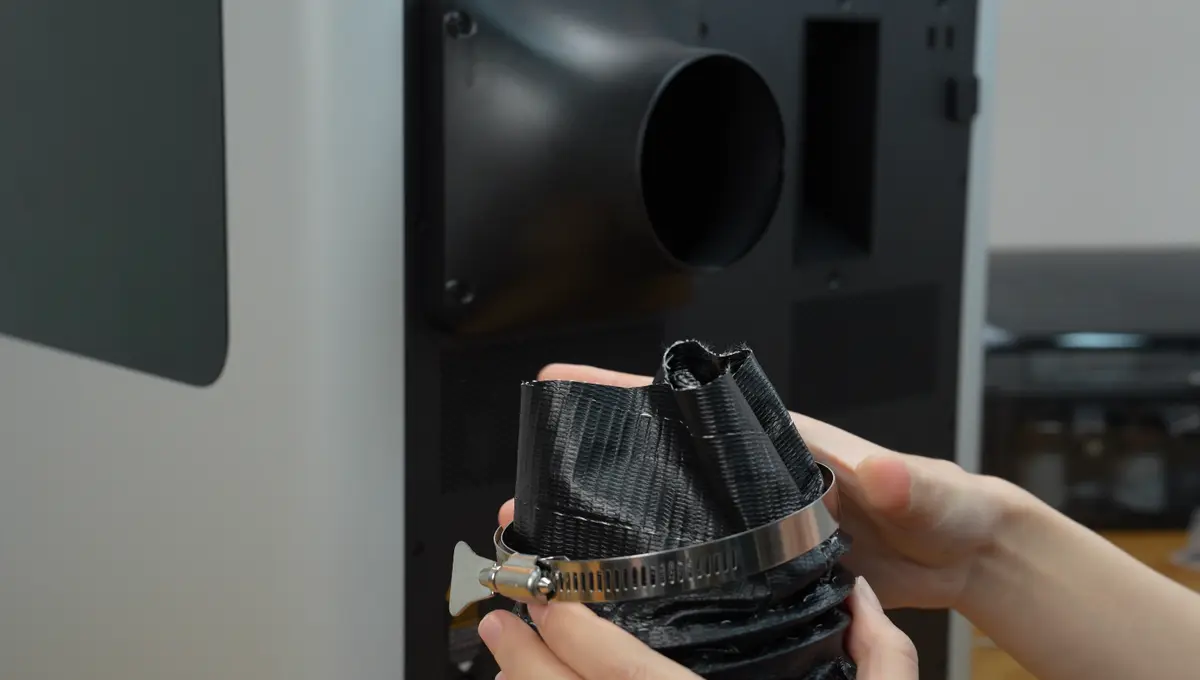

• Sæt rørklemmen på den ene ende af røgudsugningsrøret, og monter røret over adapteren, så det helt dækker adapteren. Spænd rørklemmen om den del af udsugningsrøret, der sidder over adapteren, indtil det sidder fast.

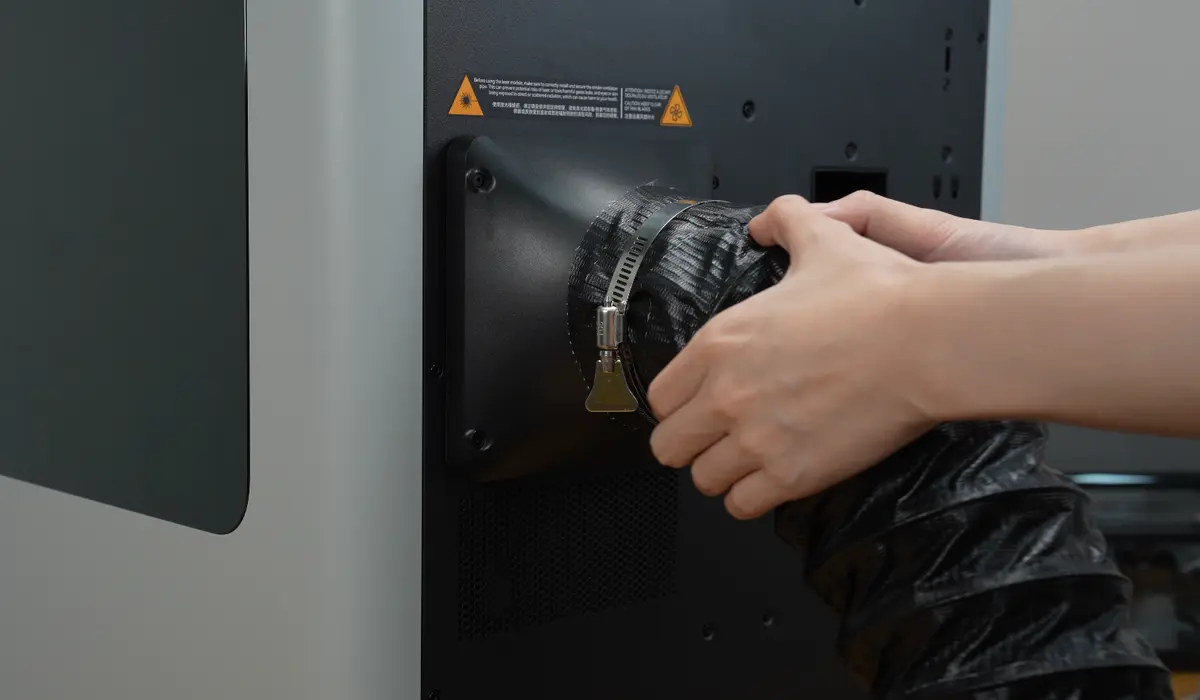

• Efter monteringen trækker du fast i udsugningsrøret for at bekræfte, at det er helt fastgjort.

Monter nødstopknappen

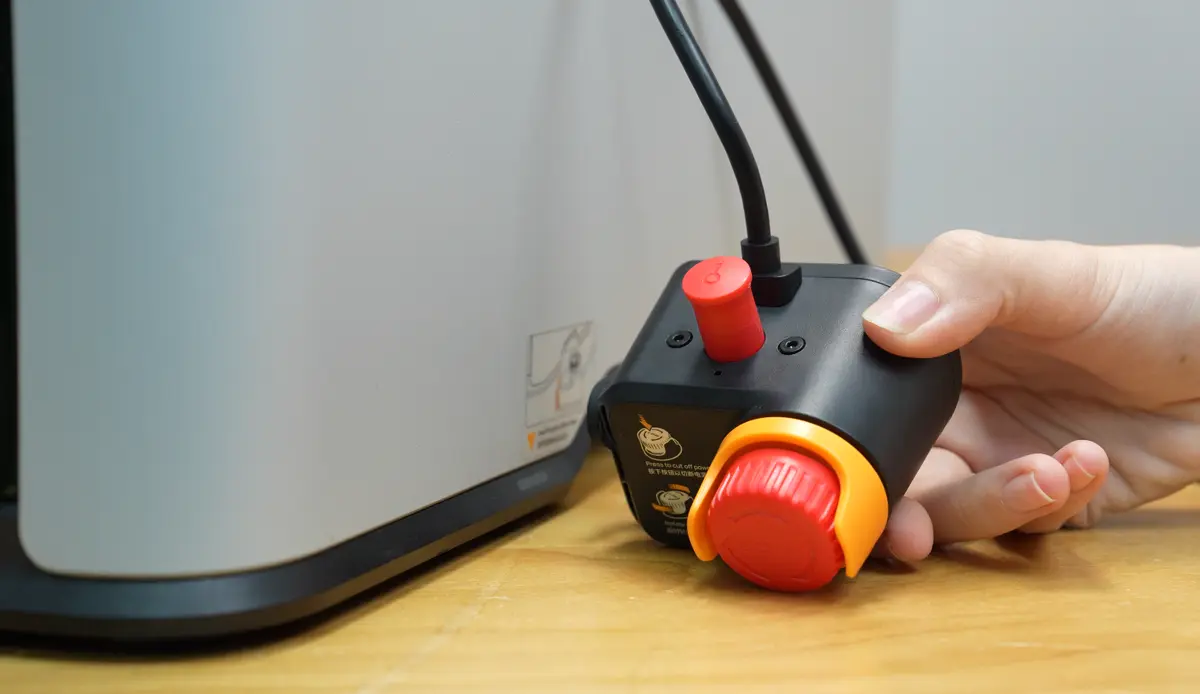

• Kontroller, at sikkerhedsnøglen er sat i nødstopknappen.

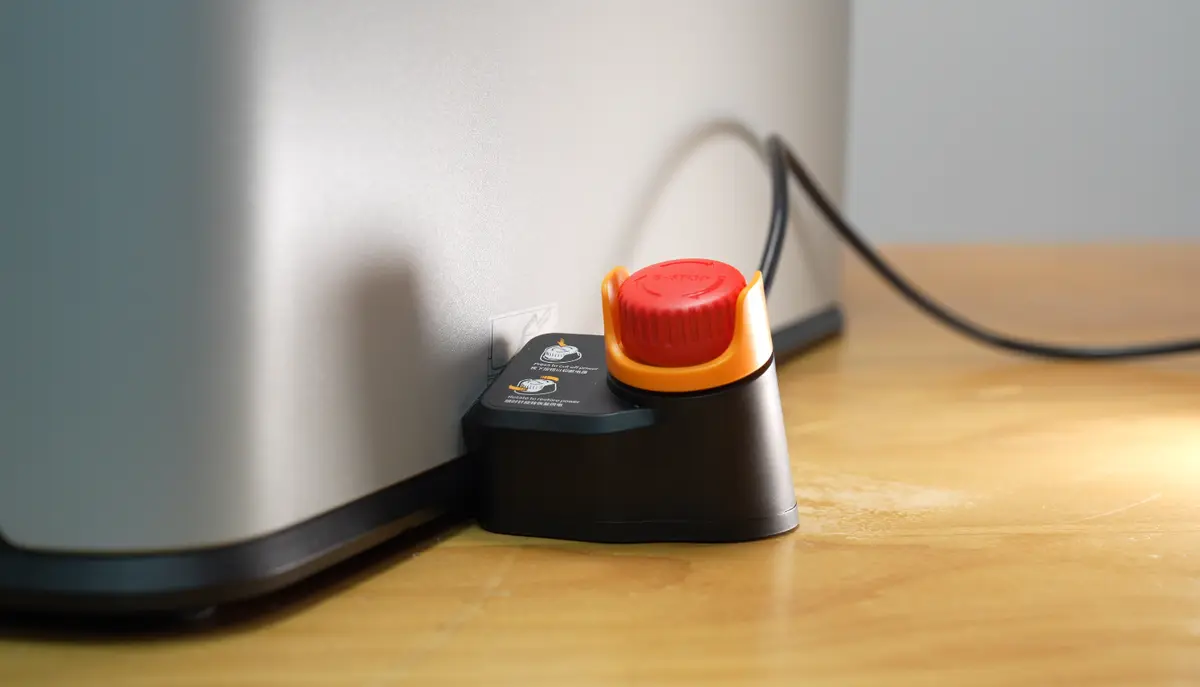

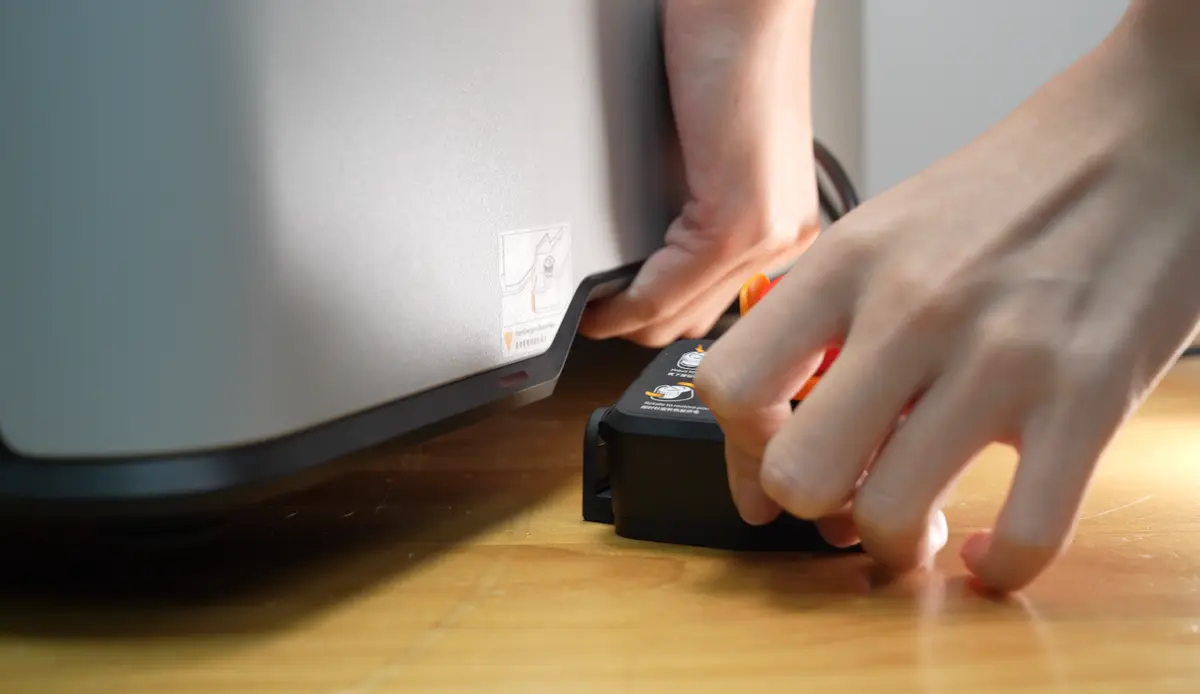

• Monter nødstopknappen ved at løfte printeren og placere nødstopknappens clips under printerens kant.

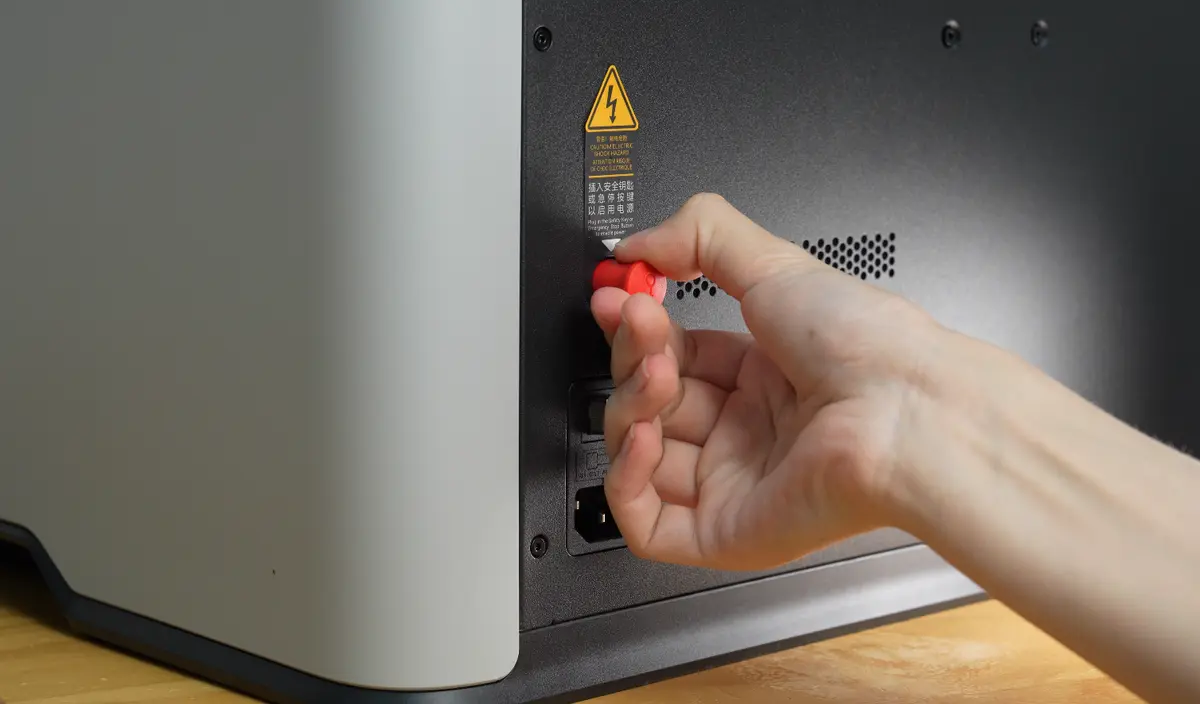

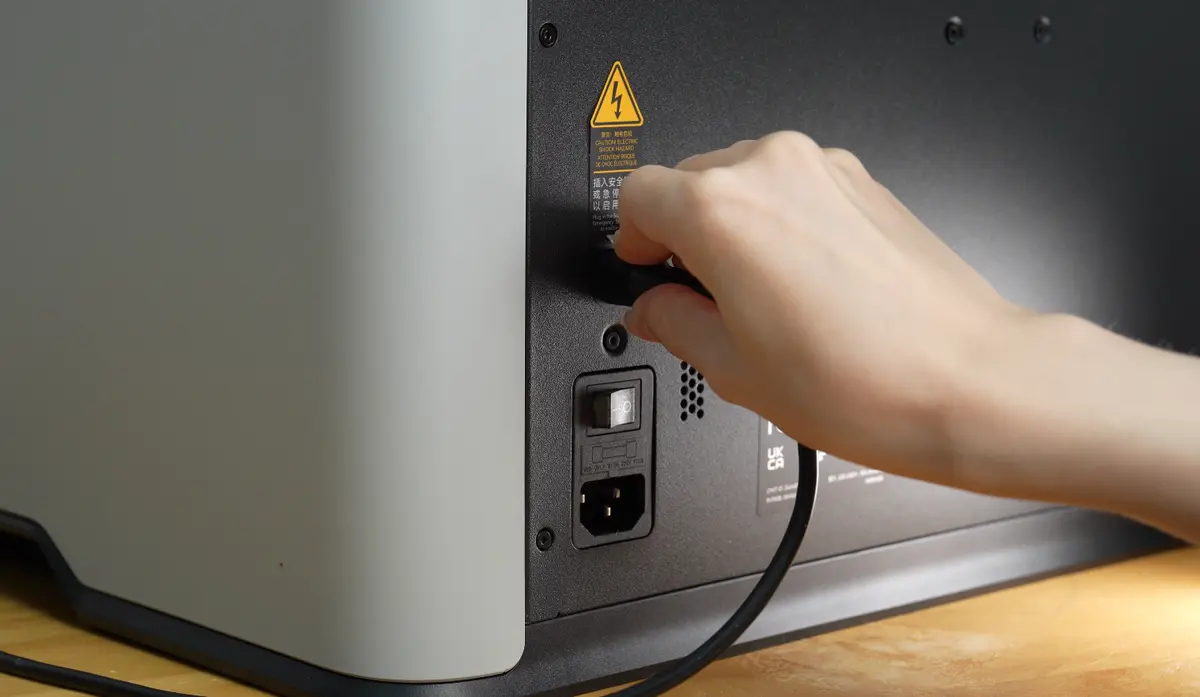

• Tag strømsikkerhedsnøglen ud bag på printeren, og sæt nødstopknappens kabel i.

Pak lasermodulet ud

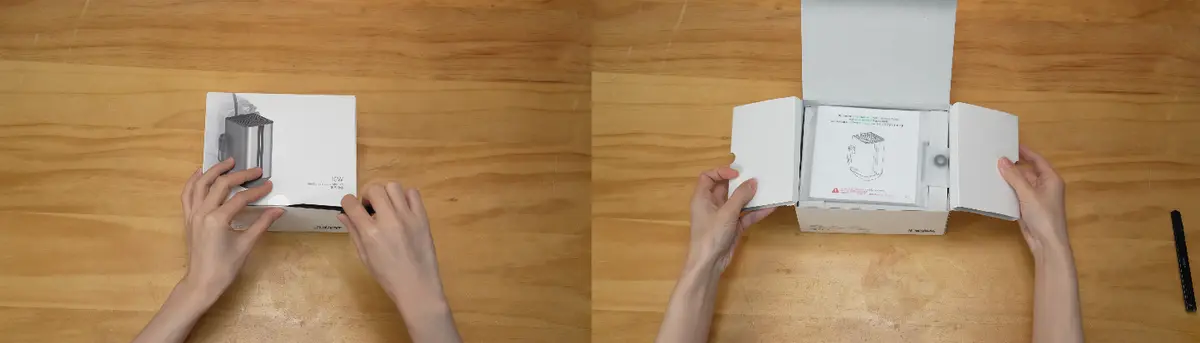

• Åbn lasermodulet.

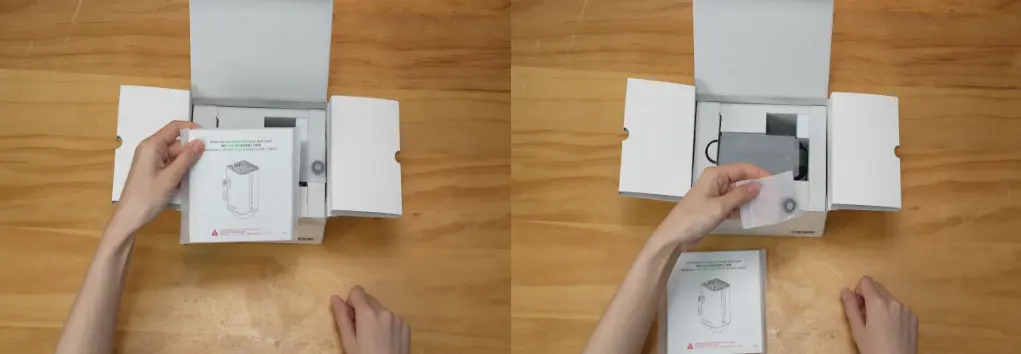

• Tag quick start-guiden og den ekstra laserlinse ud.

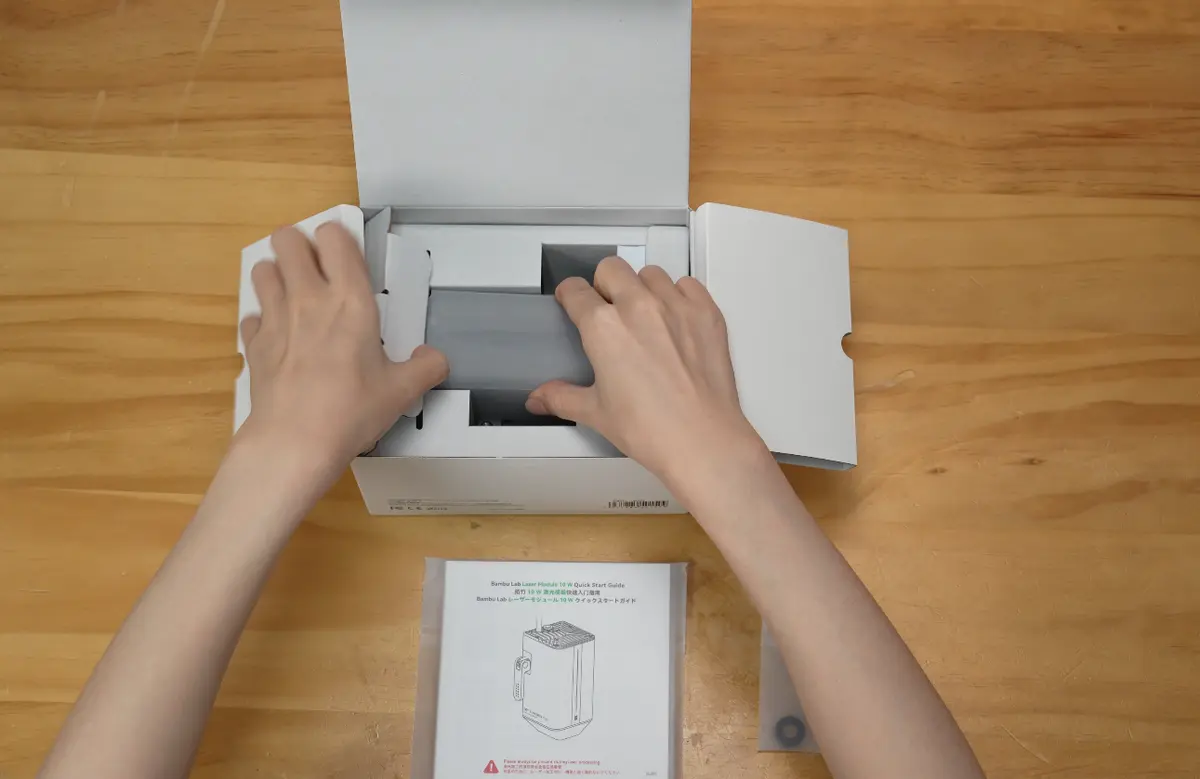

• Træk de venstre indlæg ud.

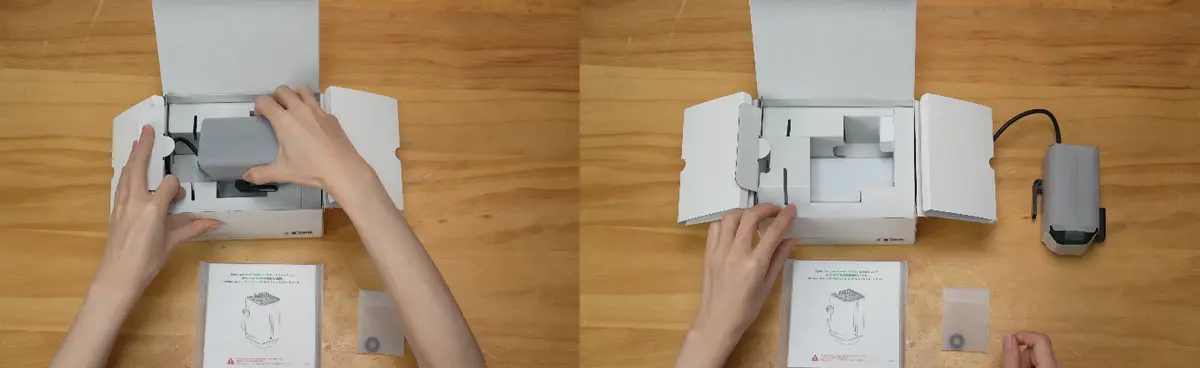

• Tag lasermodulet ud.

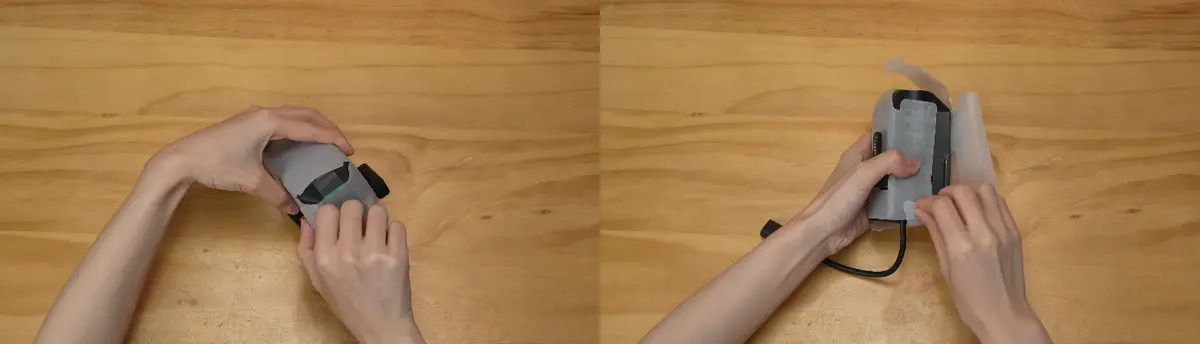

• Fjern lasermodulets beskyttelsesdæksel.

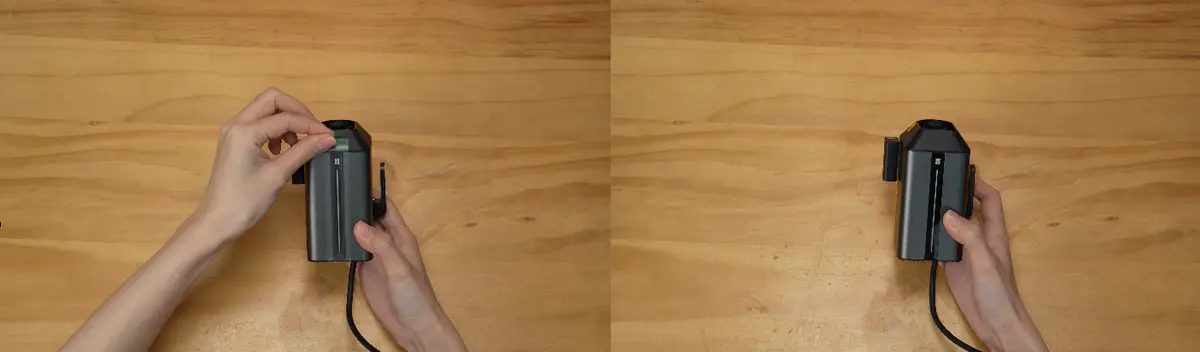

• Fjern den transparente folie på overfladen.

Monter lasermodulet

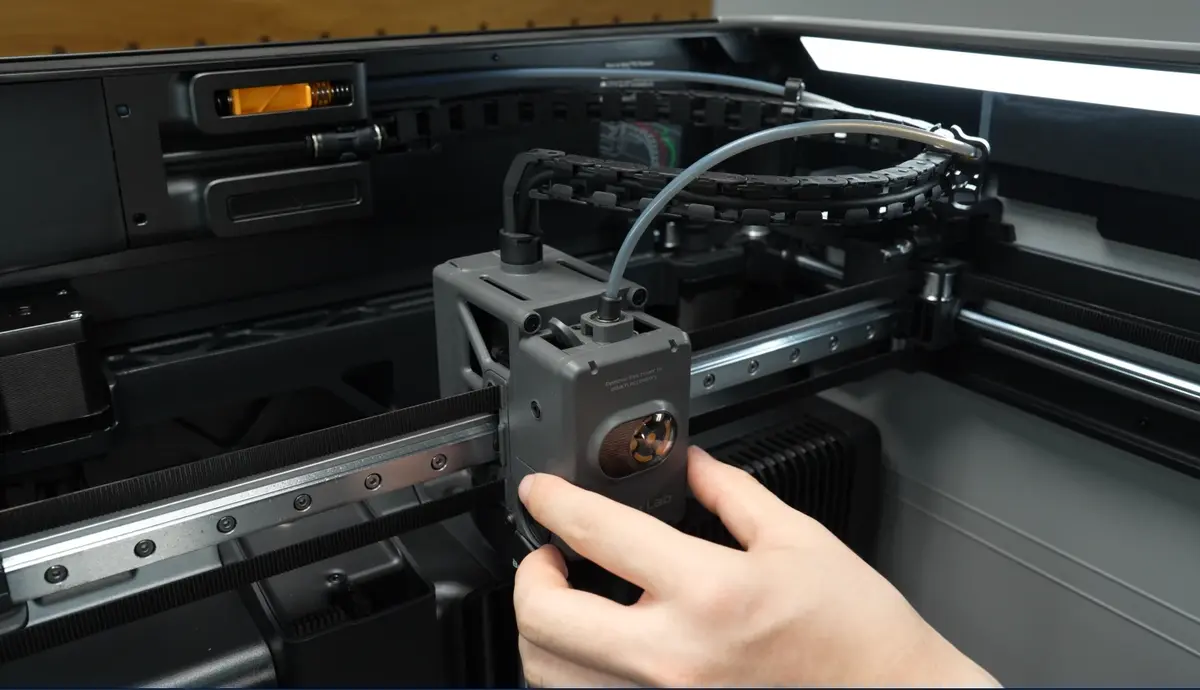

Tag fat i den nederste del af toolheadets frontdæksel, og træk fremad for at tage det af.

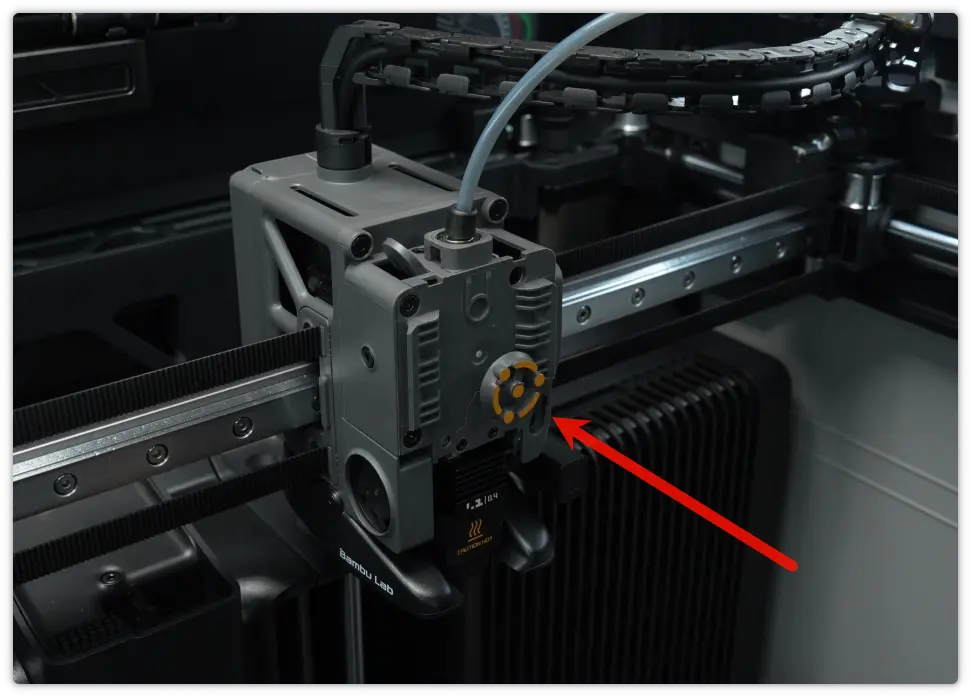

Fjern derefter det roterende indikatorhjul.

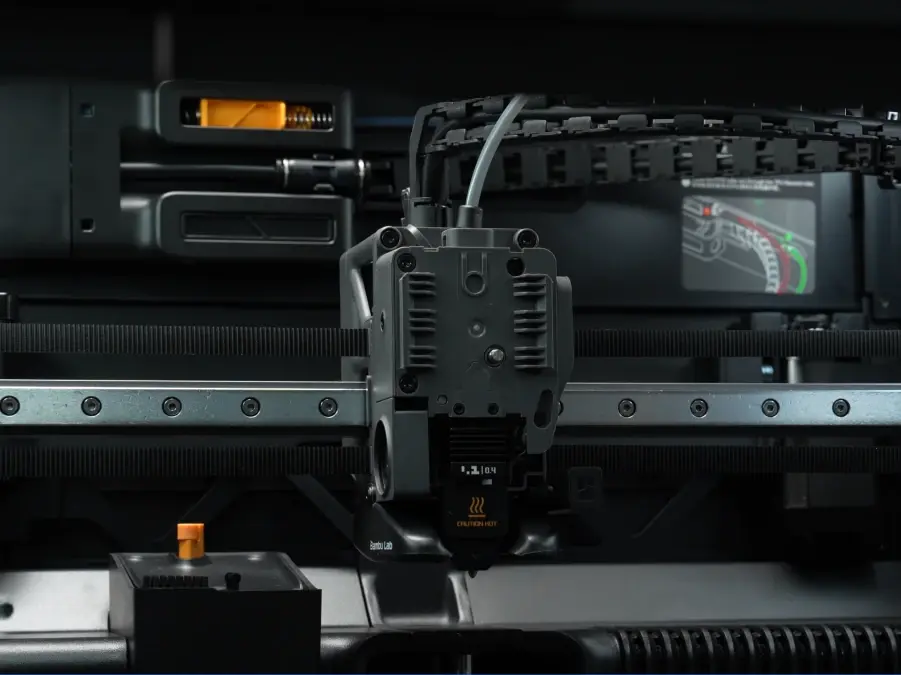

Ret lasermodulet ind efter åbningen, skub det ind langs sporet, og tryk på låsen for at fastgøre det.

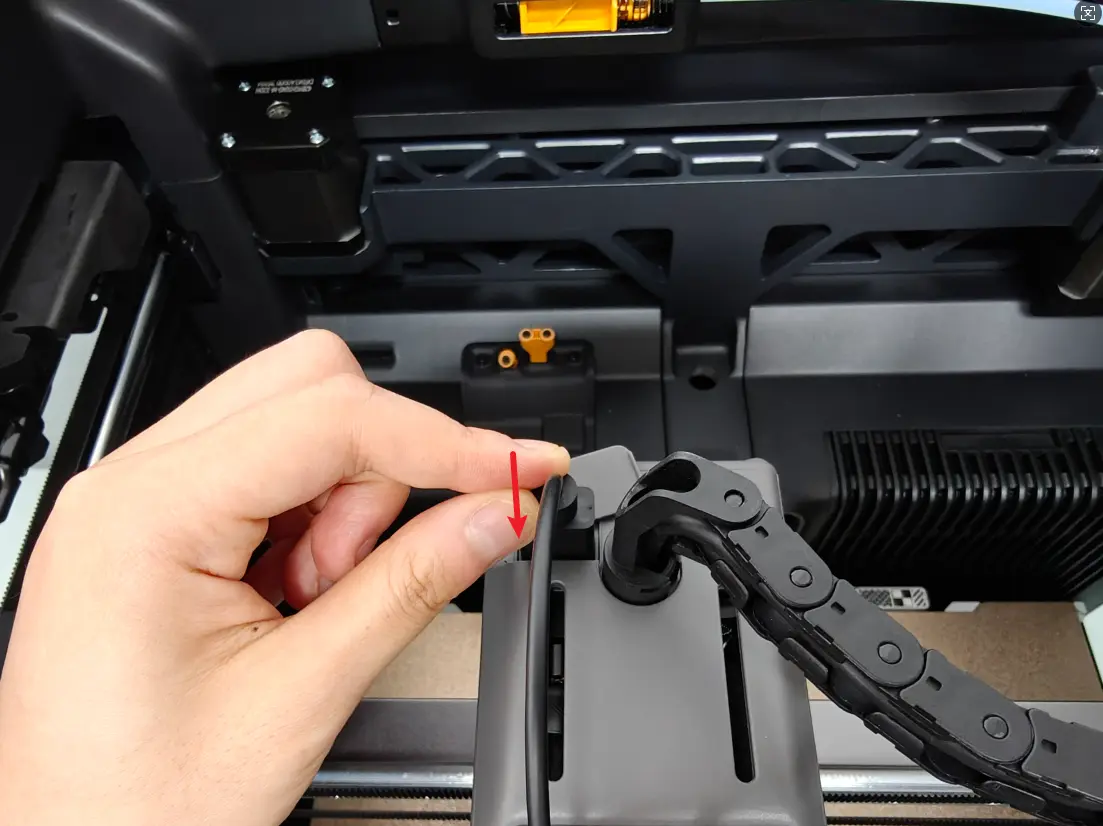

Slut kablet til toolheadet.

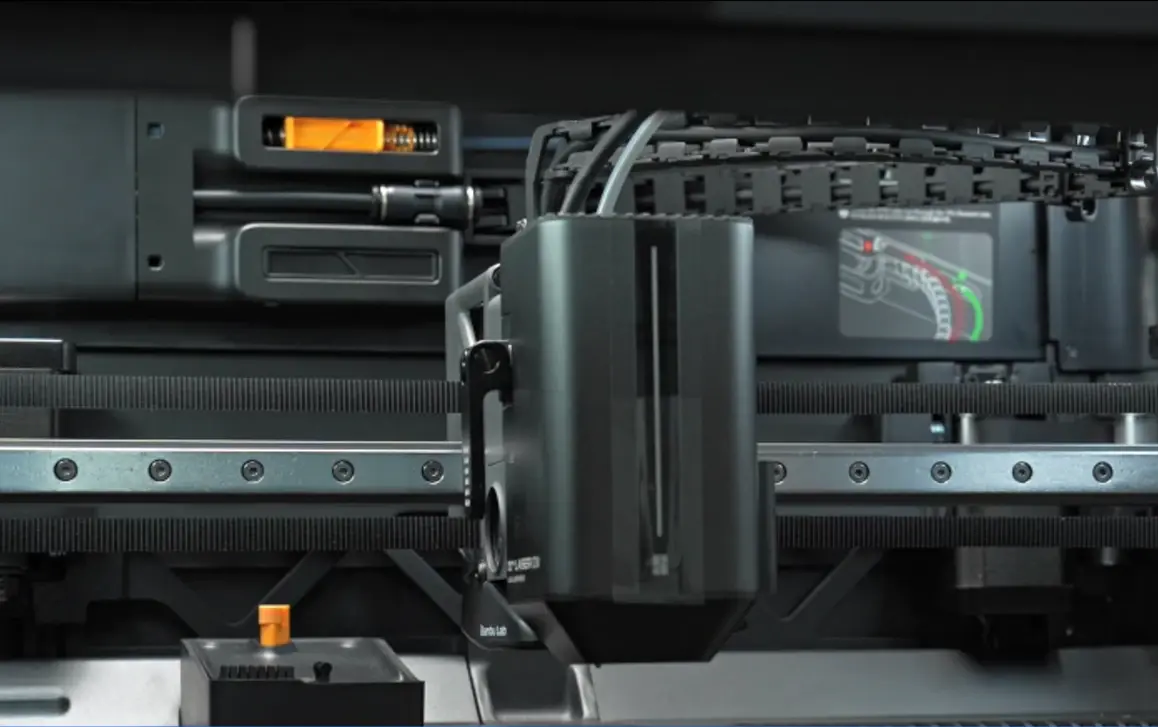

Bemærk: Inden du printer, skal du huske at fjerne laserens beskyttelsesfilm og kontrollere, at der ikke er fremmedlegemer eller printrester inde i kammeret, så du undgår brandfare.

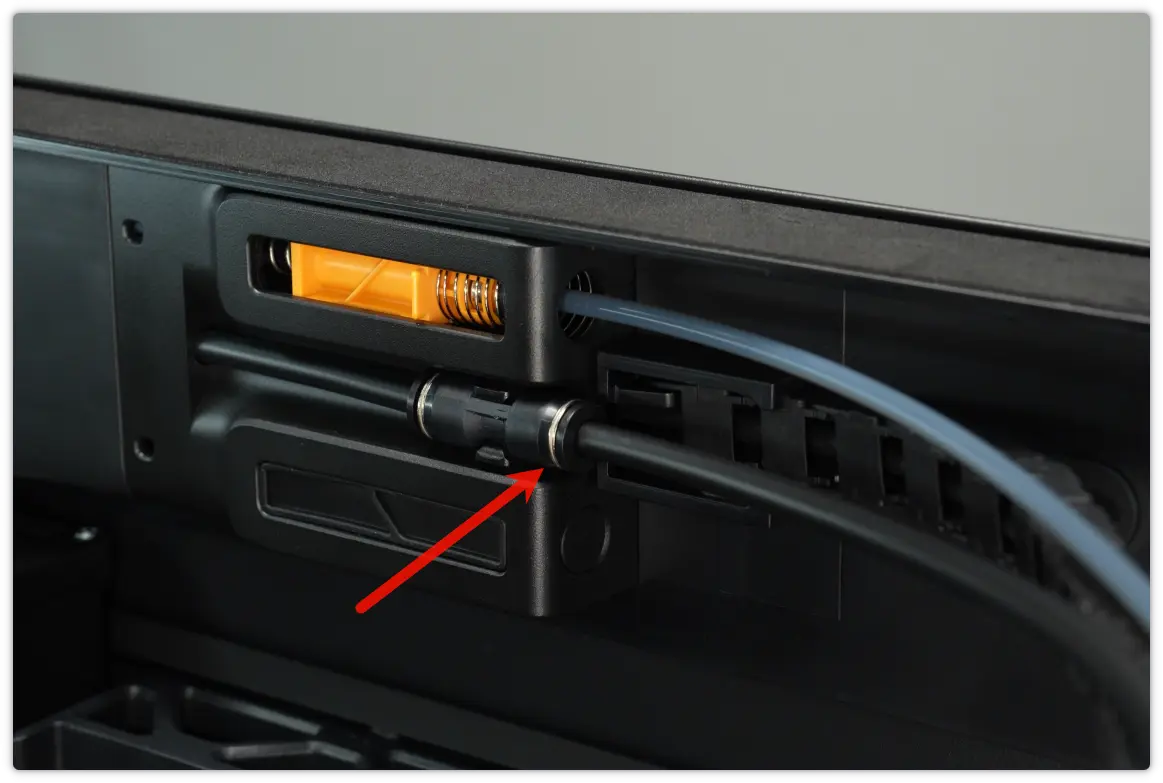

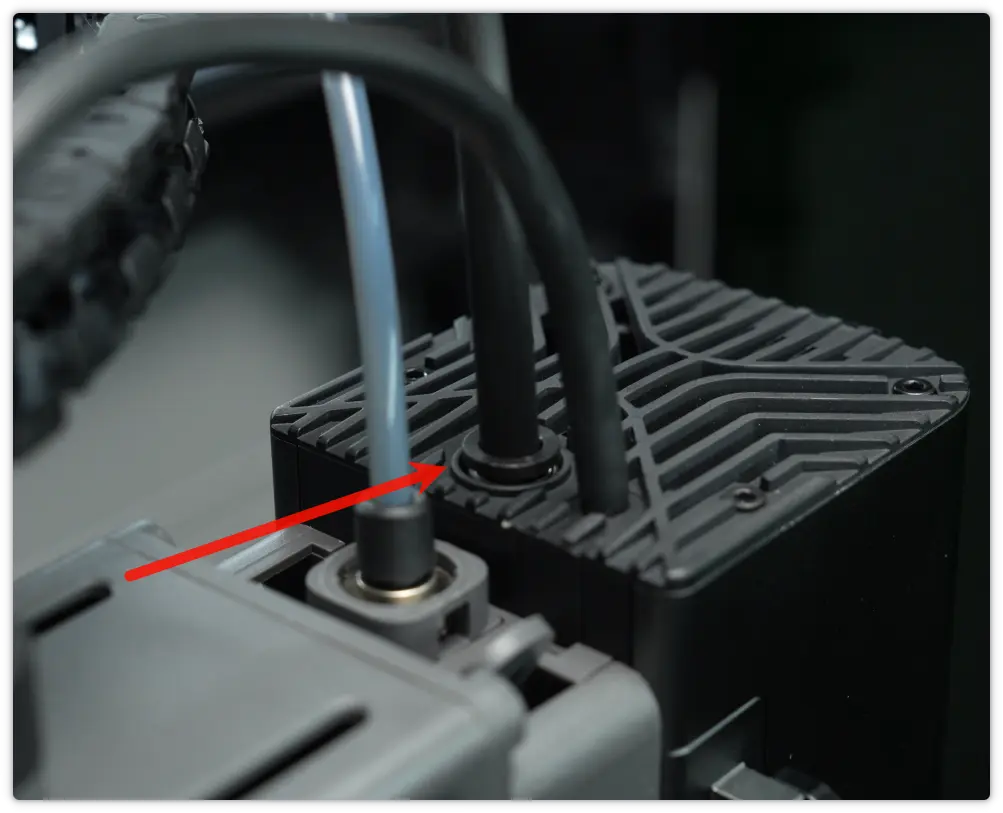

Slut den ene ende af luftslangen til lasermodulet og den anden ende til den pneumatiske tilslutning bag på printeren.

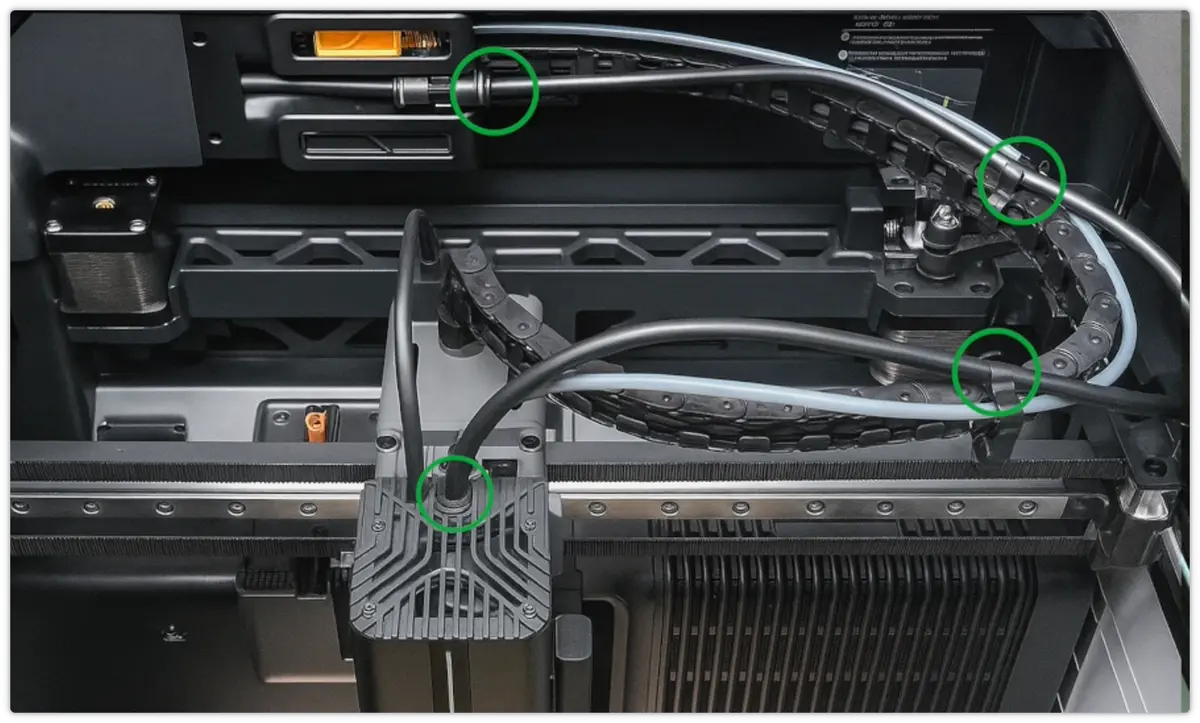

Efter monteringen skal det se ud som vist nedenfor:

Opsætning af BirdsEye-kameraet

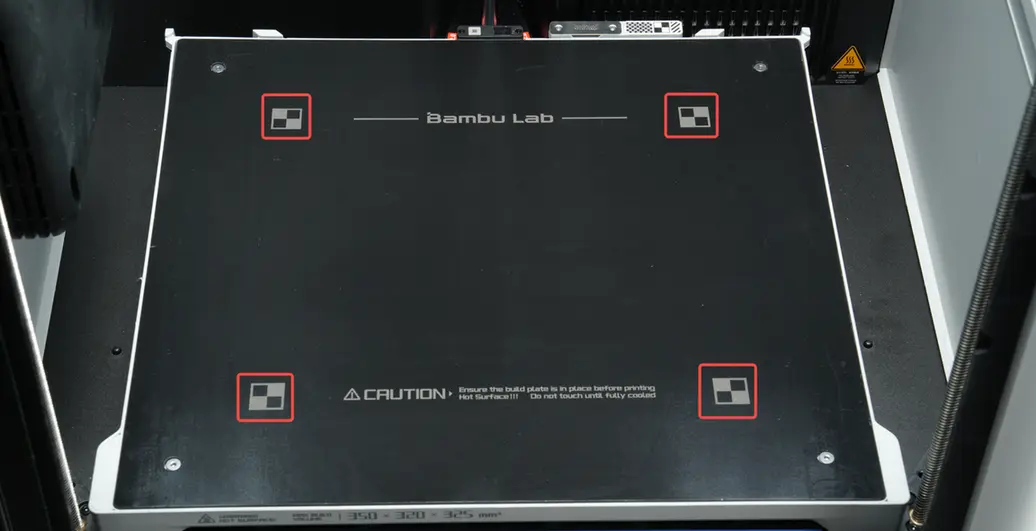

• Sørg for, at der ikke er noget, der blokerer varmepladen, især kalibreringsmærkerne, der er fremhævet på billedet nedenfor.

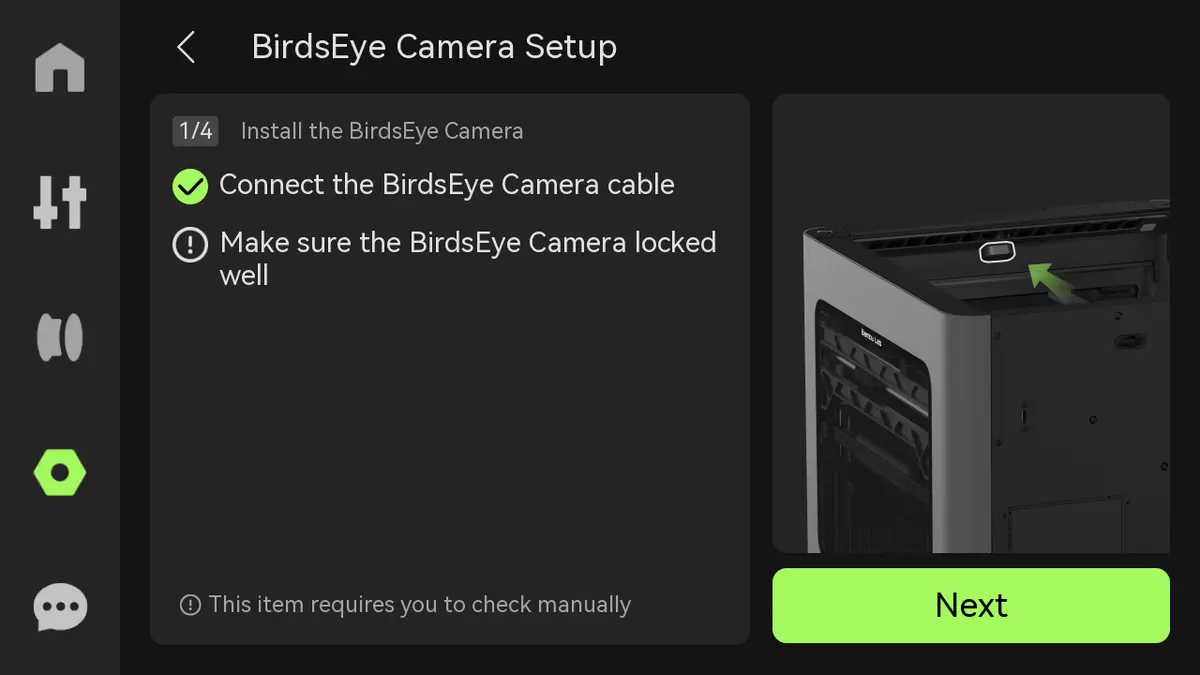

• Åbn siden til opsætning af BirdsEye-kameraet fra HMS-siden eller "Settings-Toolbox".

Monter laserplatformen

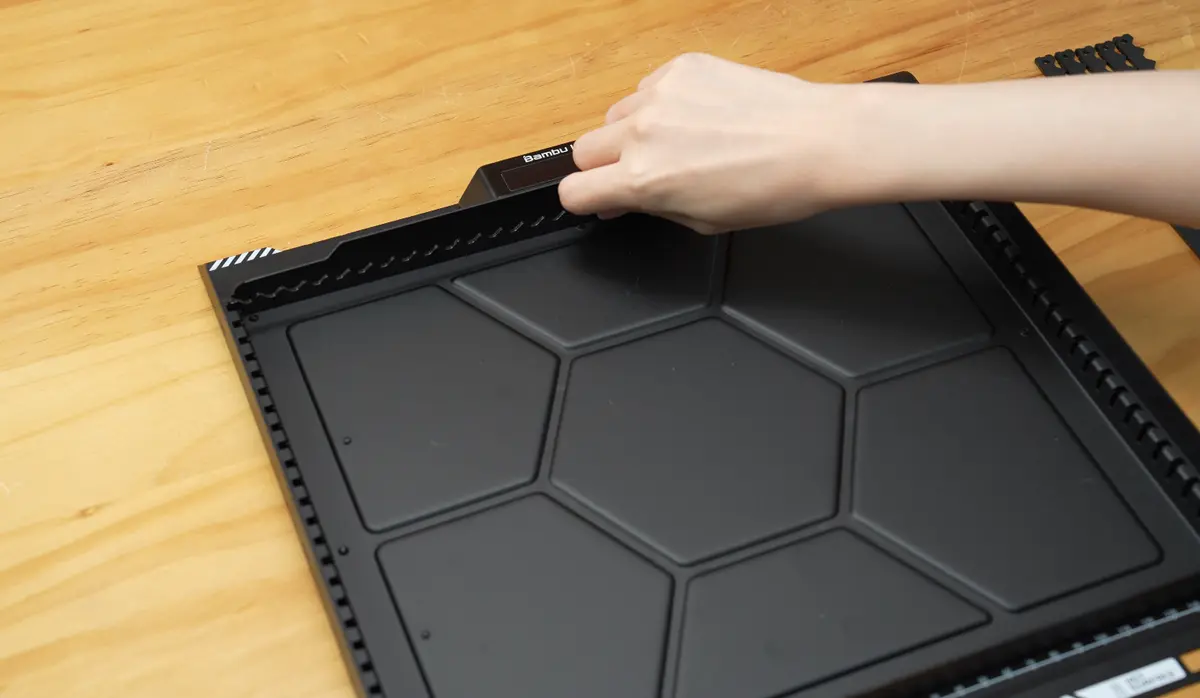

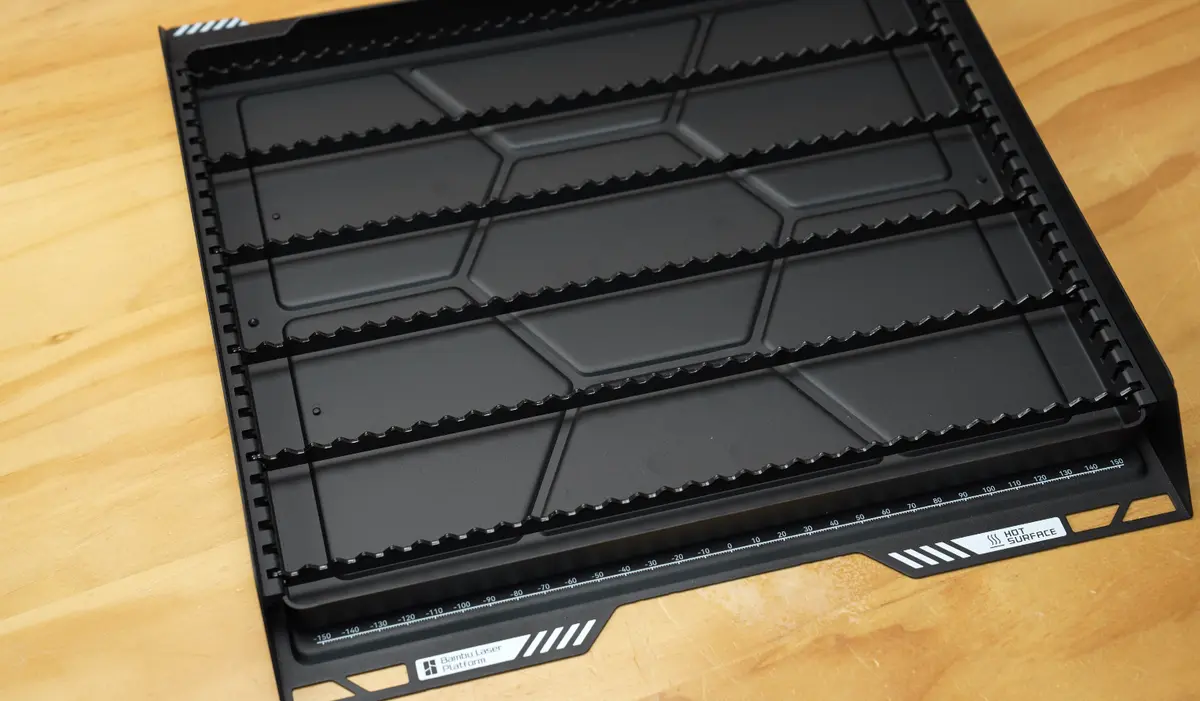

• Monter lamellerne på laserplatformen ved at trykke dem ind i sporene i begge sider. Et "klik" betyder, at en lamel er på plads. Placer en lamel for hver 4 spor som vist på billedet.

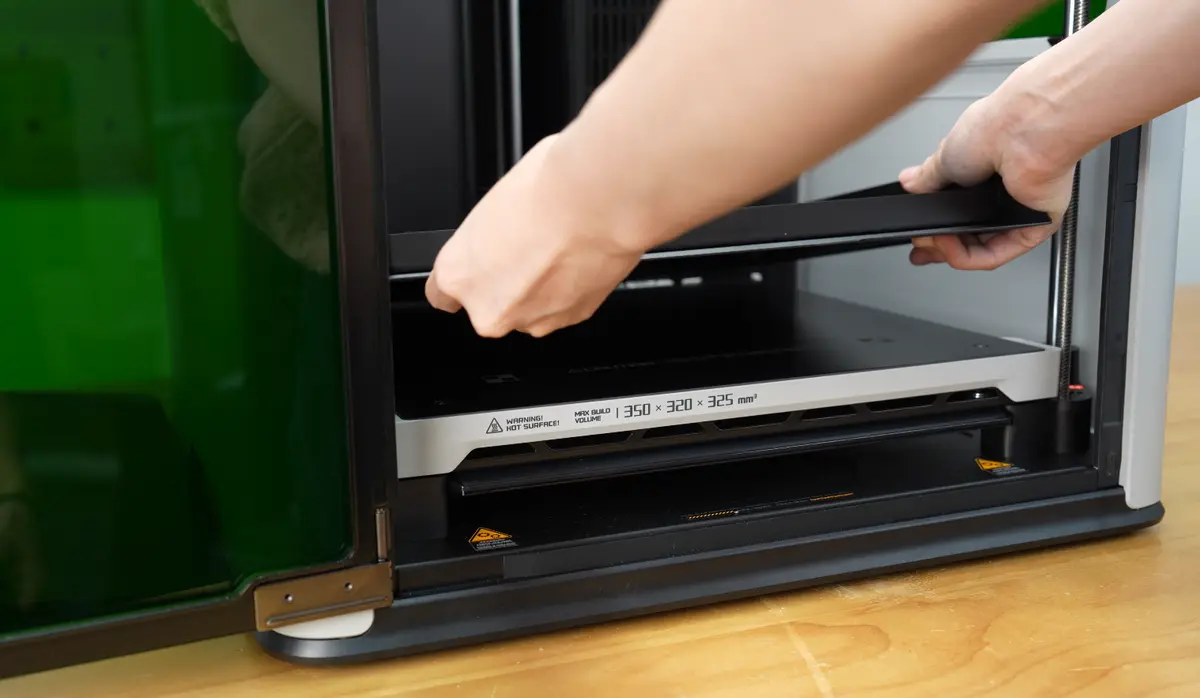

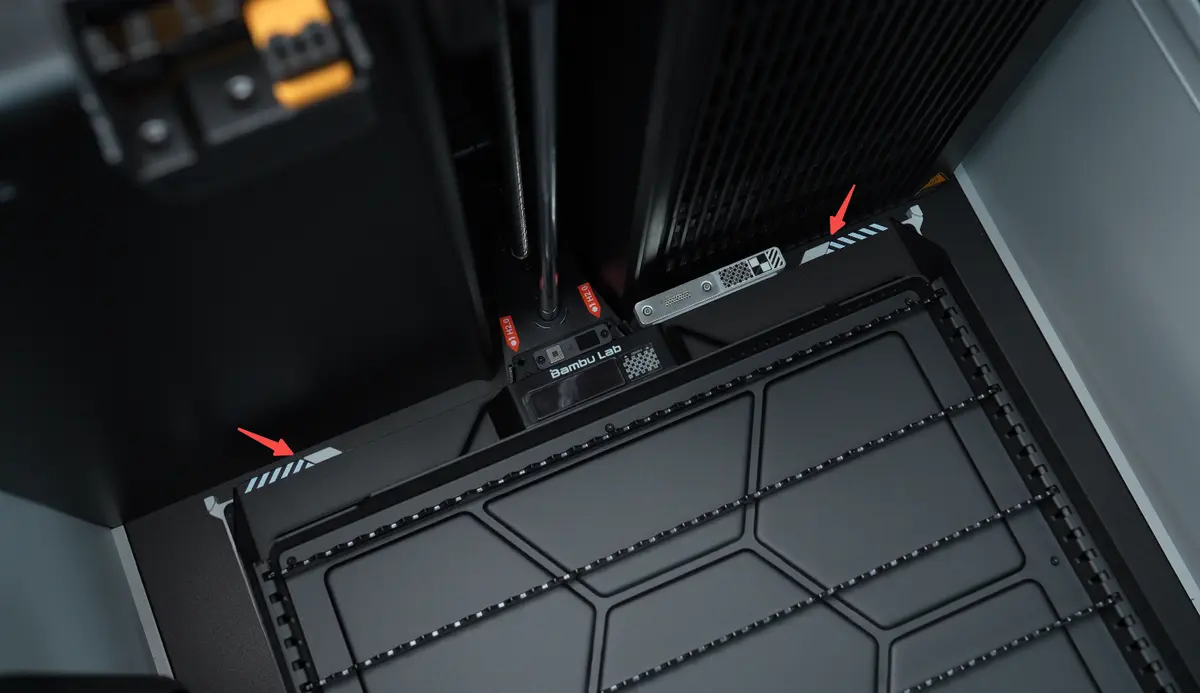

• Placer laserplatformen på varmepladen, og sørg for at rette laserplatformens to markører ind efter varmepladens stoppere.

Monter den øverste laserbeskyttelsesplade

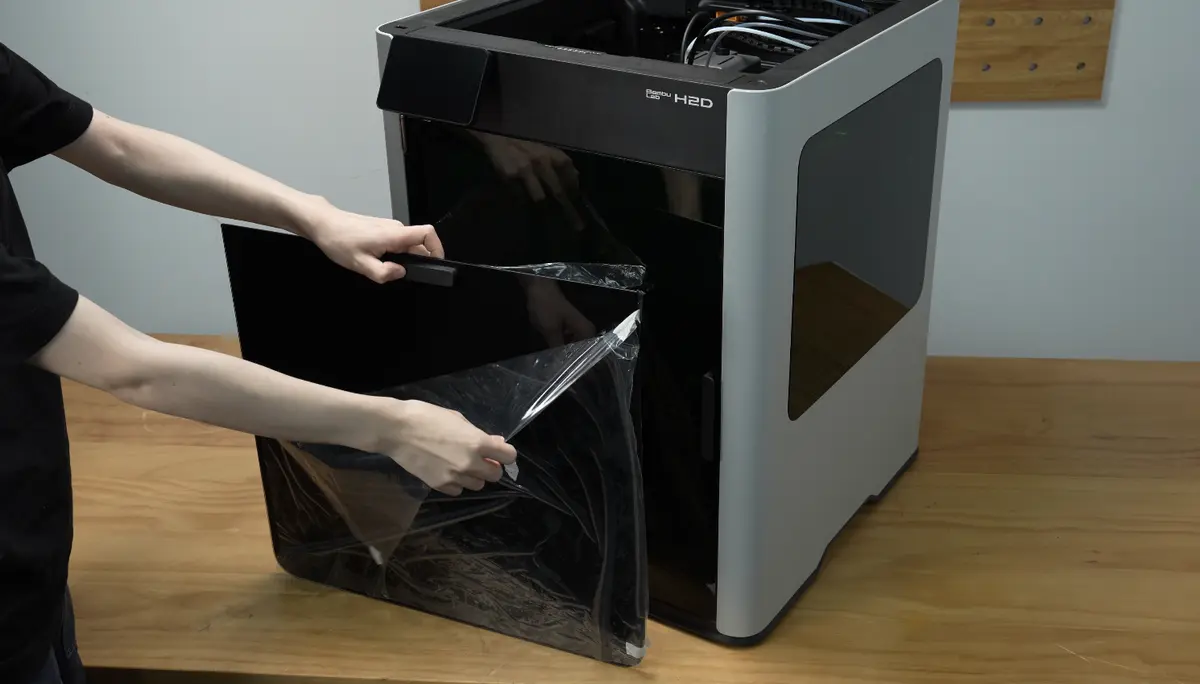

• Fjern beskyttelsesfilmen fra den øverste laserbeskyttelsesplade.

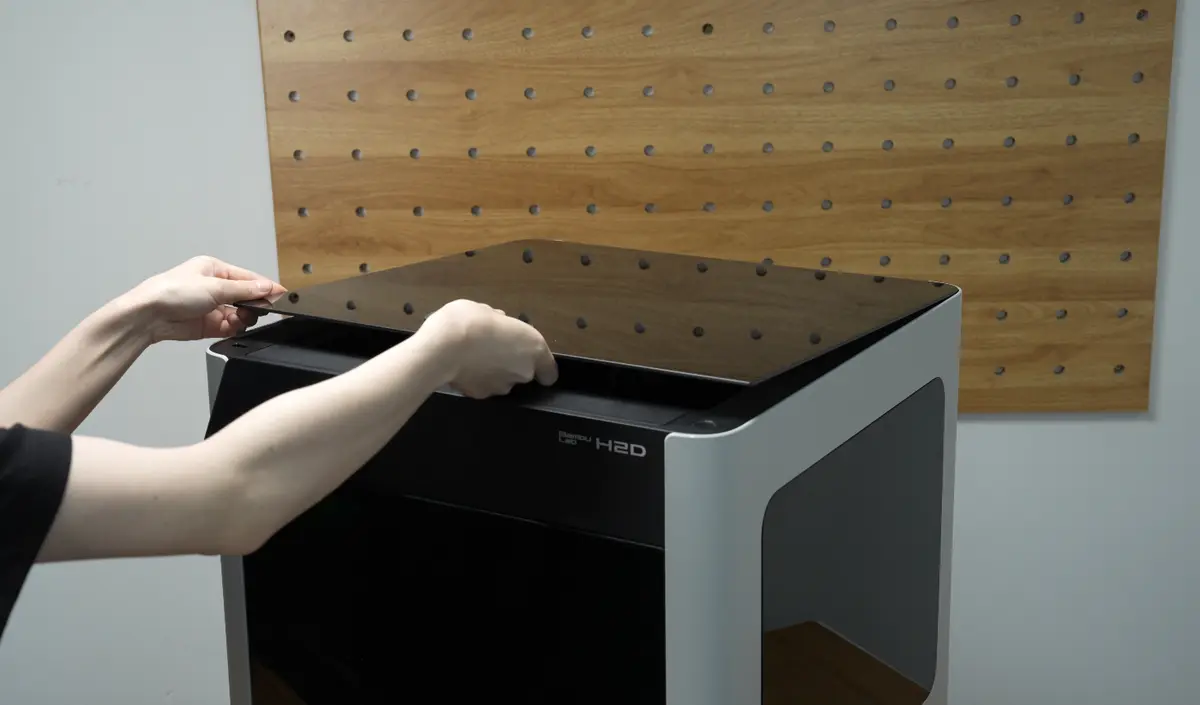

• Placer den øverste laserbeskyttelsesplade i den nedsænkede åbning øverst på printeren.

Opsætning af lasermodulet

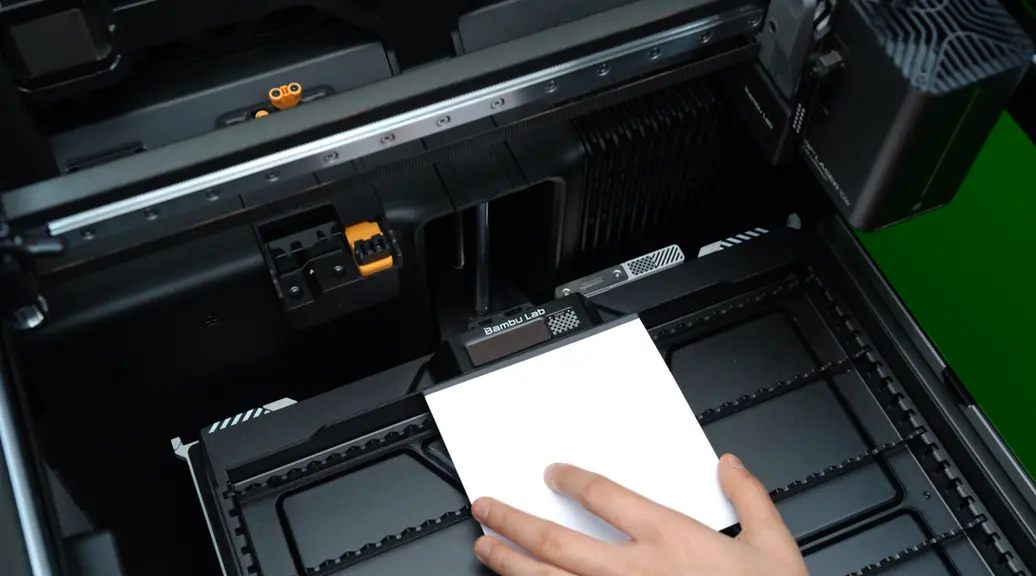

• Placer kalibreringskortet til laserfokus i den bageste midterposition på laserplatformen som vist på billedet nedenfor.

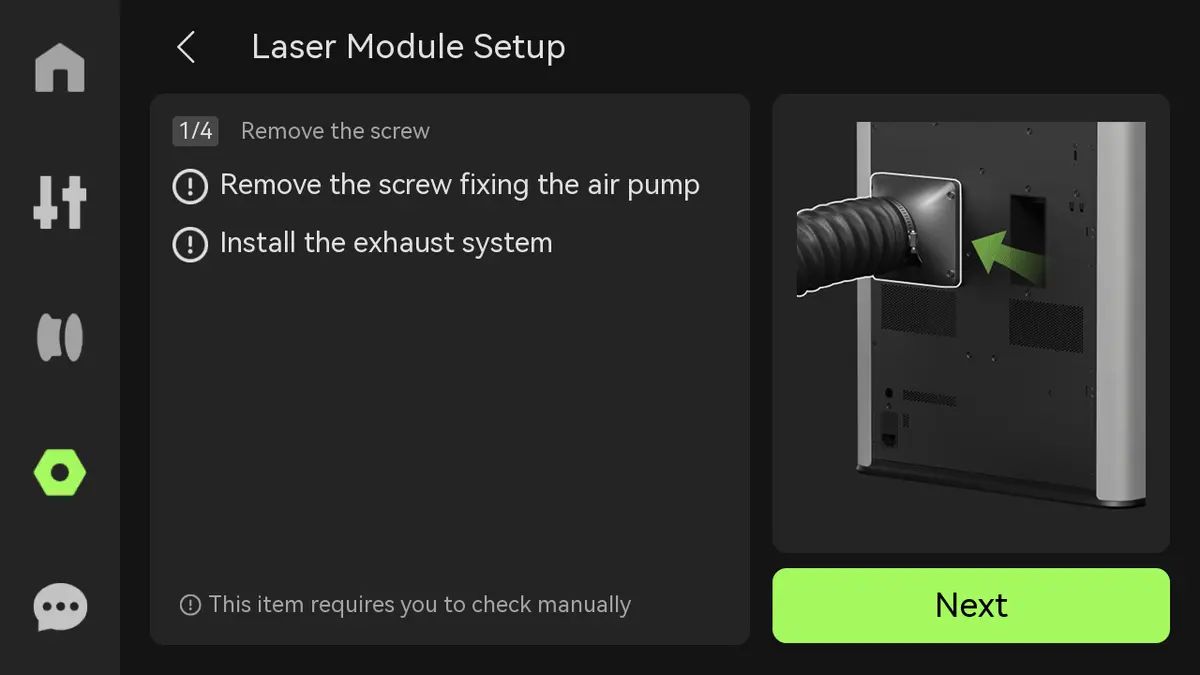

• Åbn siden til opsætning af lasermodulet fra HMS-siden eller "Settings-Toolbox".

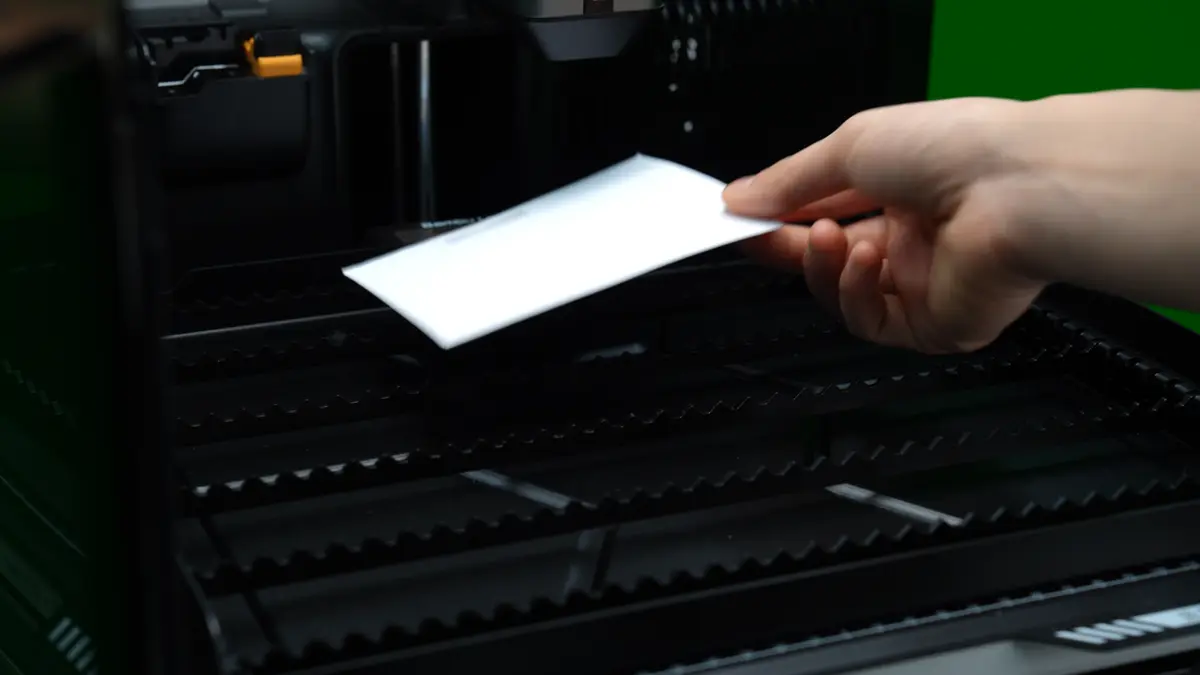

• Når opsætningen af lasermodulet er færdig, åbner du frontdøren og fjerner kalibreringskortet til laserfokus.

Vil du vide mere om kalibrering af laserfokus, kan du læse Introduktion til kalibrering af laserfokus.

Bilag

• For ofte stillede spørgsmål om H2S-laseropgradering, se FAQ om laseropgraderingssæt.
• For vejledning til montering af lasermodulet, se Vejledning til montering af lasermodul.
