Vortek-pakkeliste (H2S-kompatibilitetssæt)
Pakkeliste

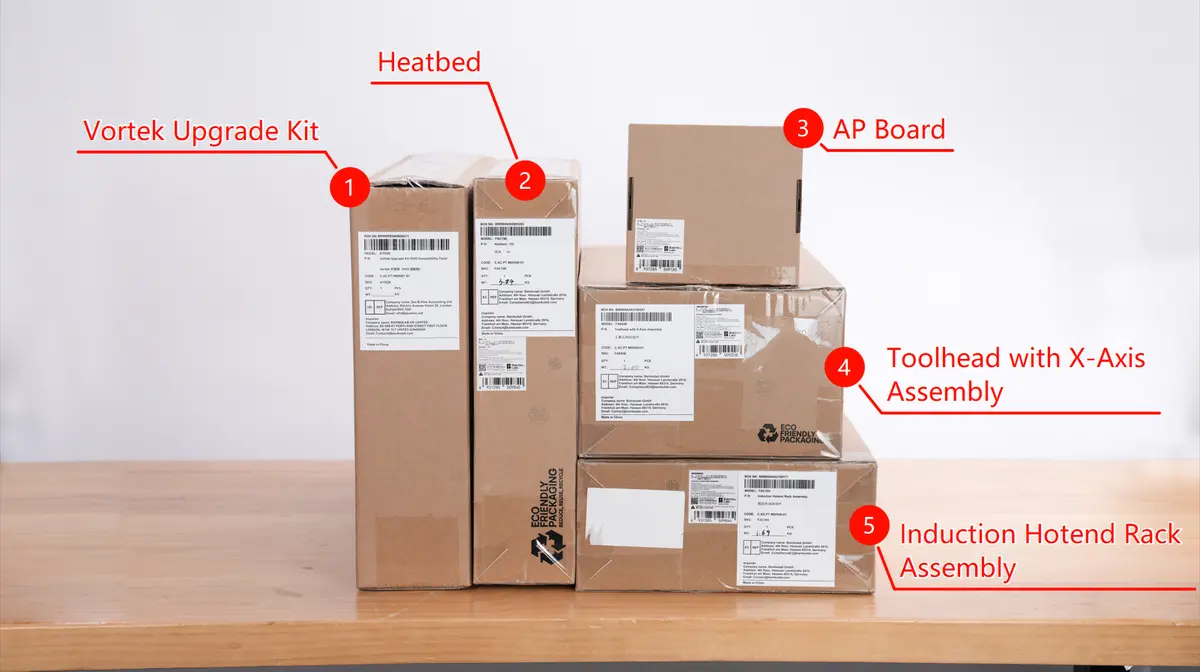

Opgradering af H2S til H2C kræver 5 kernekomponenter: toolhead med X-akse-enhed, varmeplade, AP Board, induktions-hotend-rack og Vortek-opgraderingssæt. Vortek-opgraderingssættet indeholder vigtige tilbehørsdele som en sensor til kalibrering af dyseoffset, reserveskruer i flere specifikationer, Vortek-induktions-hotends, en dedikeret byggeplade og en bjælkeenhed til montering af induktions-hotend-racket.
Tilbehørets type og antal kan blive justeret som følge af produktopdateringer. Hvis der er små afvigelser fra beskrivelsen i dette dokument, skal du gå efter de faktisk modtagne dele.
Vortek-pakkeliste (H2S-kompatibilitetssæt)

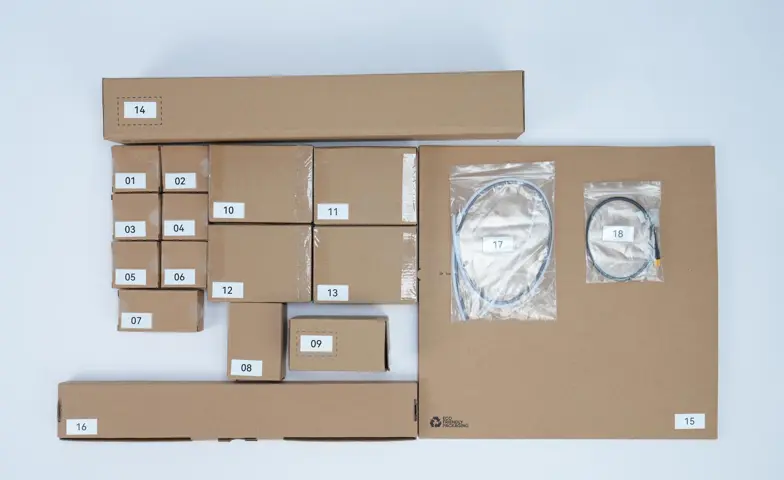

Detaljerne for delene i Vortek-opgraderingssættet (H2D-kompatibilitetssæt) er som følger:
Dele i opgraderingssættet
| Nr. | Navn | Antal | Billede af tilbehør |
|---|---|---|---|
| 01 | 0,4 mm hærdet stål Vortek-induktions-hotend | 3 |  |
| 02 | 0,4 mm hærdet stål Vortek-induktions-hotend & 0,6 mm hærdet stål Vortek-induktions-hotend & 0,2 mm rustfrit stål Vortek-induktions-hotend | 1 & 1 & 1 |  |
| 03 | Beslag til PTFE-slange | 1 |  |
| 04 | 4-i-1 PTFE-adapter II & rensepude til filament til 4-i-1 PTFE-adapter II | 1 & 5 |  |
| 05 | Venstre Z-kalibreringsstopblok & højre Z-kalibreringsstopblok & sensor til kalibrering af dyseoffset | 1 & 1 & 1 |  |
| 06 | Skruesæt & bløde skruer & kabelclips & acetattape | 1 & 4 & 4 & 1 |  |
| 07 | Lås til induktions-hotend | 1 |  |
| 08 | XY-akse-remme & rembeslag & remklemmer | 2 & 2 & 4 |  |
| 09 | Renseaftørrer | 1 |  |
| 10 | Buffer & kabel | 1 & 1 |  |
| 11 | Filamentafskærerens stopper (venstre) | 1 |  |
| 12 | Filamentafskærerens stopper (højre) | 1 |  |
| 13 | Forstærket køleblæser til toolhead | 1 |  |
| 14 | Frontdæksel | 1 |  |

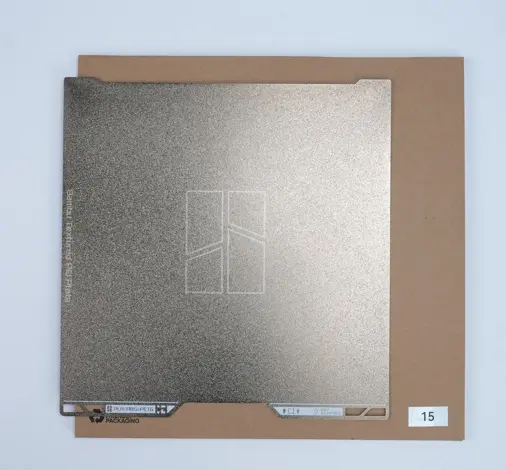

| 15 | Textured PEI-plade | 1 |  |

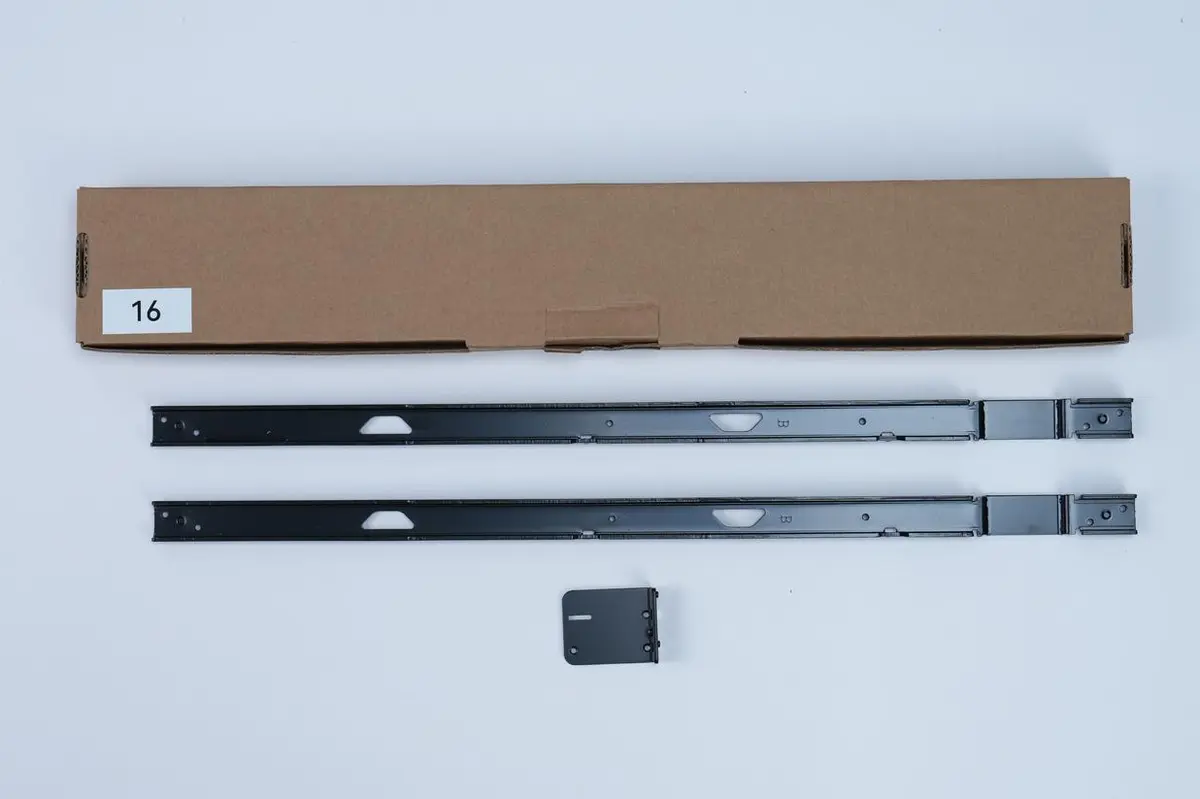

| 16 | Monteringsbjælke til induktions-hotend-rack & metalbeslag til fiksering af aktuator til induktions-hotend-lås | 2 & 1 |  |
| 17 | PTFE-slange 610 mm & PTFE-slange 590 mm & PTFE-slange 185 mm | 1 & 1 & 1 |  |
| 18 | MC-TH-kabel | 1 |  |

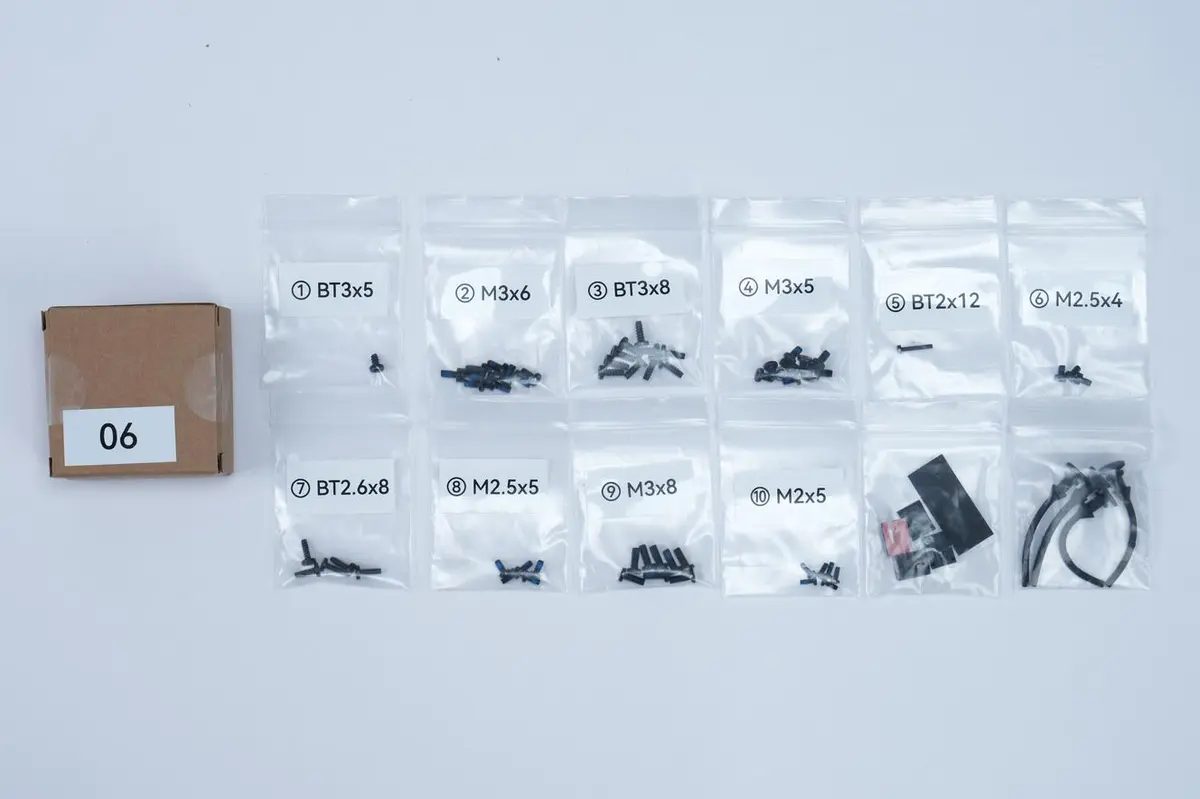

06 Skruelisten inde i mærkeæsken er som følger:
| Nr. | Specifikation | Antal | Anvendelse |
|---|---|---|---|
| 01 | BT3x5 | 1 | 1 til fastgørelse af beslaget til PTFE-slangen |
| 02 | M3x6 | 10 | 8 til fastgørelse af støtteribberne til induktions-hotend-racket, 2 reserve |
| 03 | BT3x8 | 10 | 2 til fastgørelse af renseaftørreren, 4 til fastgørelse af bufferen, 4 reserve |
| 04 | M3x5 | 10 | 3 til fastgørelse af metalbeslaget til aktuatoren til induktions-hotend-låsen, 3 til fastgørelse af aktuatoren til induktions-hotend-låsen, 4 reserve |
| 05 | BT2x12 | 1 | 1 til fastgørelse af frontdækslet |
| 06 | M2.5x4 | 3 | 2 til fastgørelse af frontdækslet og skærmhængslet, 1 reserve |
| 07 | BT2.6x8 | 5 | 2 til fastgørelse af filamentafskærerens stopper (højre) – øverst, 2 til fastgørelse af filamentafskærerens stopper (venstre) – øverst, 1 reserve |
| 08 | M2.5x5 | 5 | 2 til fastgørelse af filamentafskærerens stopper (højre) – nederst, 2 til fastgørelse af filamentafskærerens stopper (venstre) – nederst, 1 reserve |
| 09 | M3x8 | 8 | 6 til fastgørelse af XY-remklemmen, 2 reserve |
| 10 | M2x5 | 6 | 2 til fastgørelse af sensoren til kalibrering af dyseoffset, 1 til fastgørelse af venstre Z-kalibreringsstopblok, 1 til fastgørelse af højre Z-kalibreringsstopblok, 2 reserve |

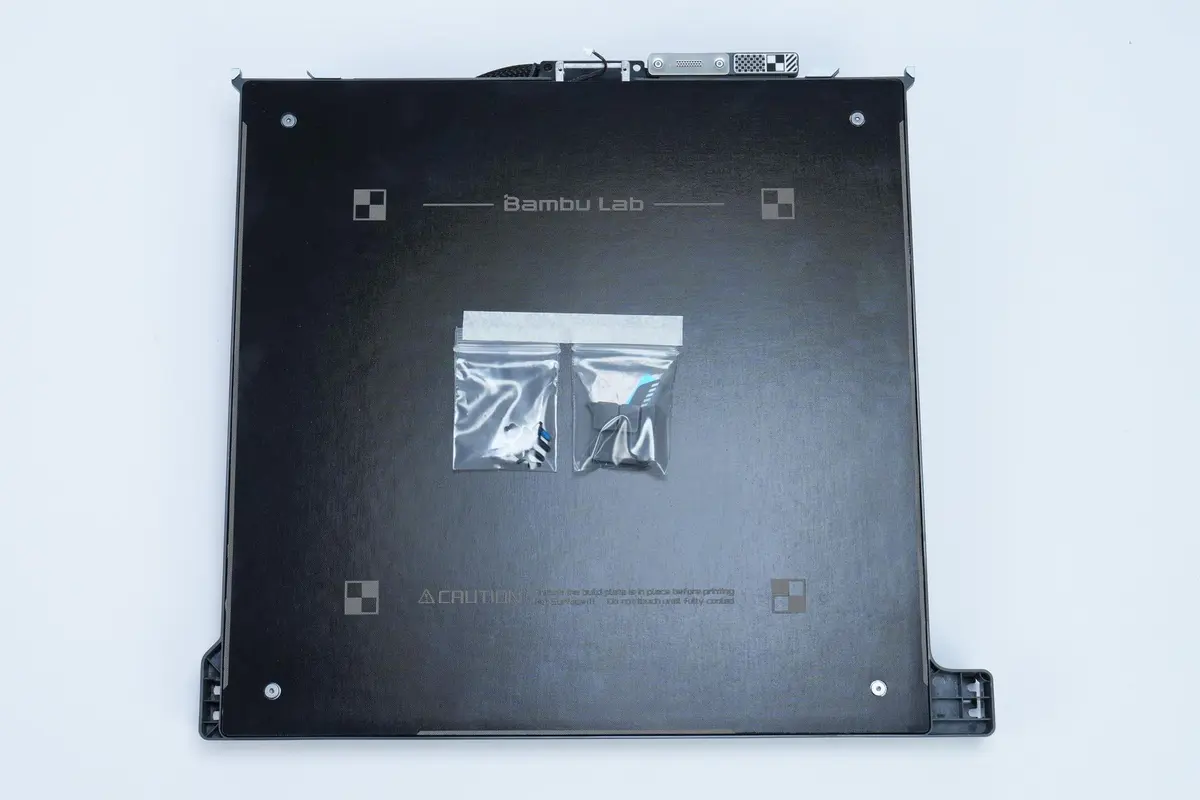

Varmeplade

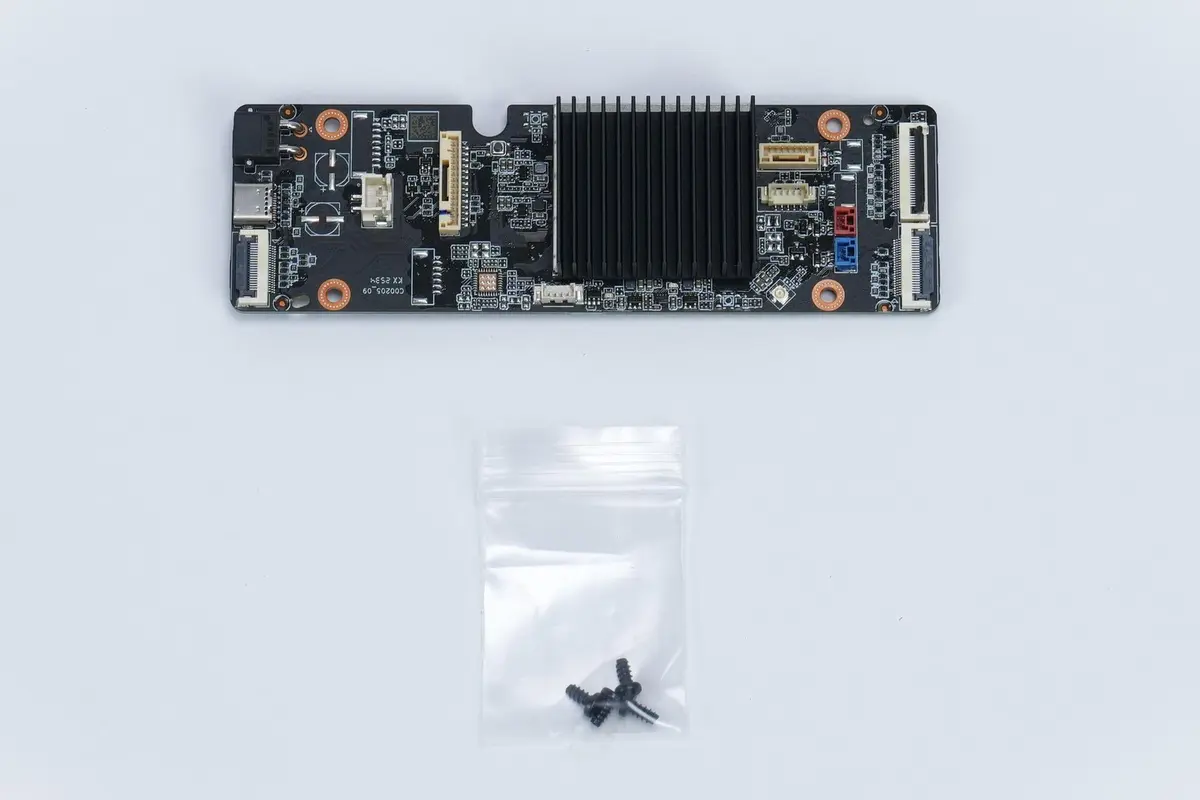

AP Board

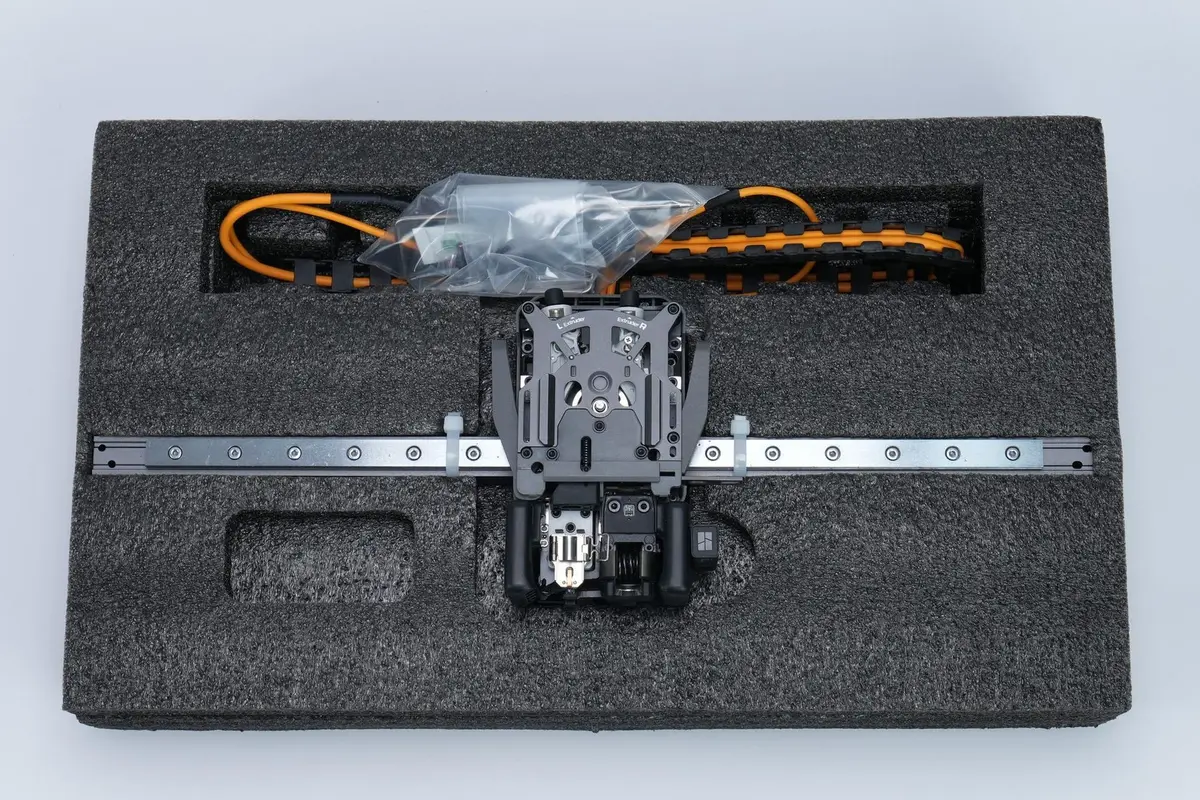

Toolhead med X-akse-enhed
Induktions-hotend-rack
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
