H2S pakkeguide til transport

Fremgangsmåde

1. Afmonter AMS 2 Pro

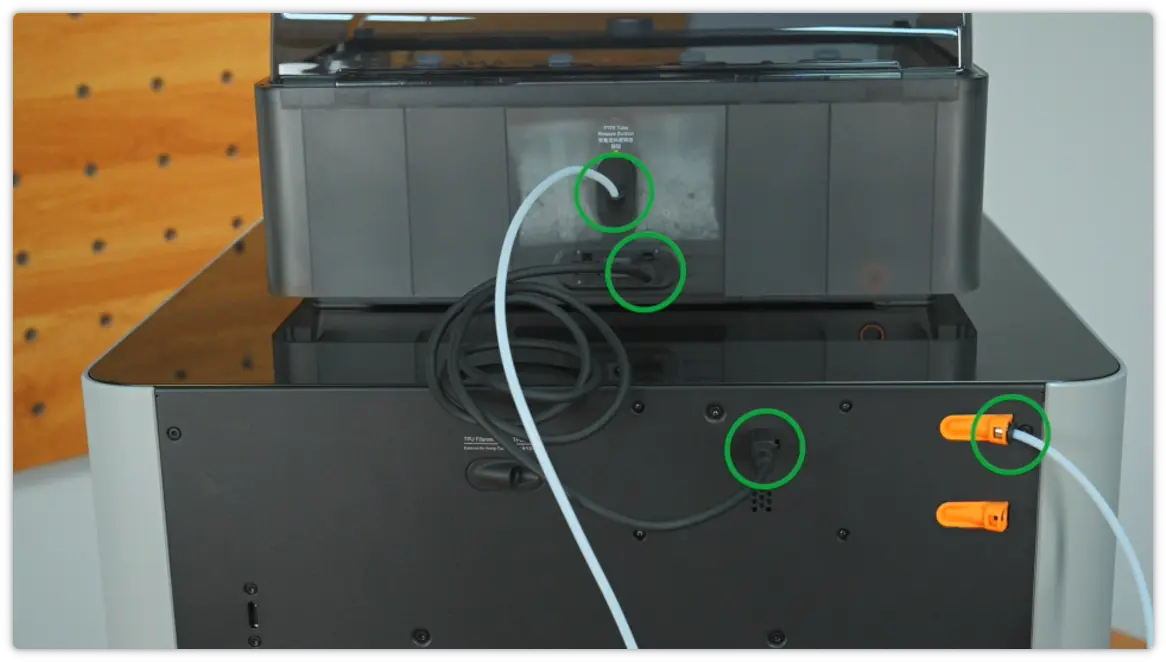

Som vist på figuren nedenfor fjernes materialeslangen og 6PIN-kablet fra bagsiden af AMS og printpladen.

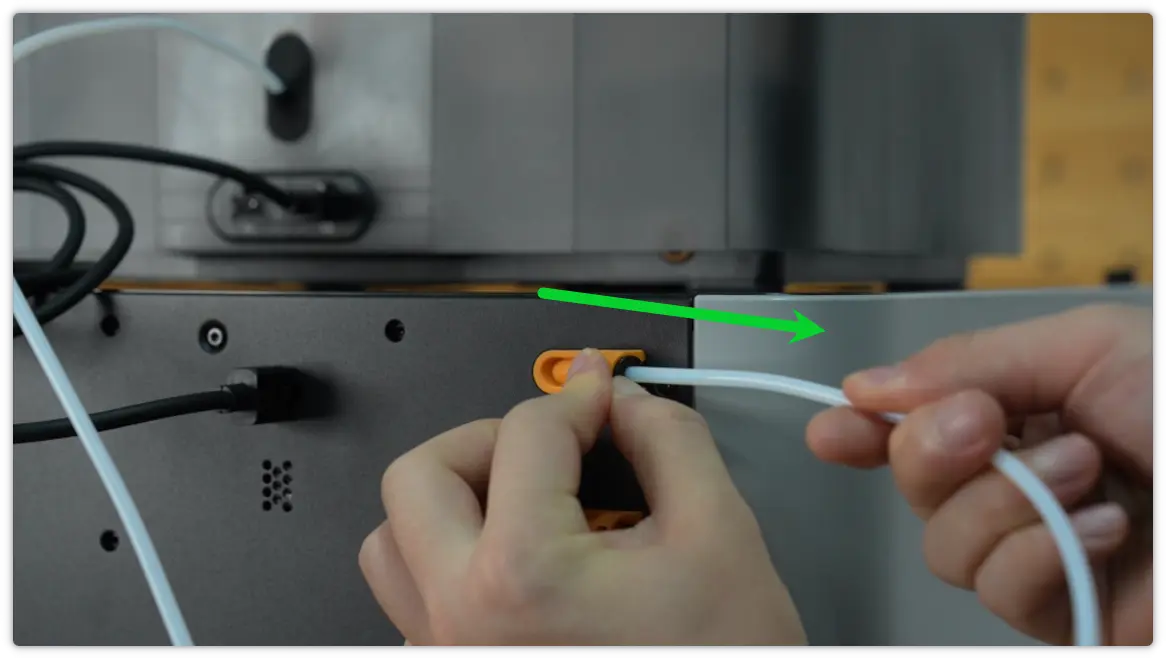

Hold på den sorte ring ved materialeindgangen for at fjerne materialeslangen.

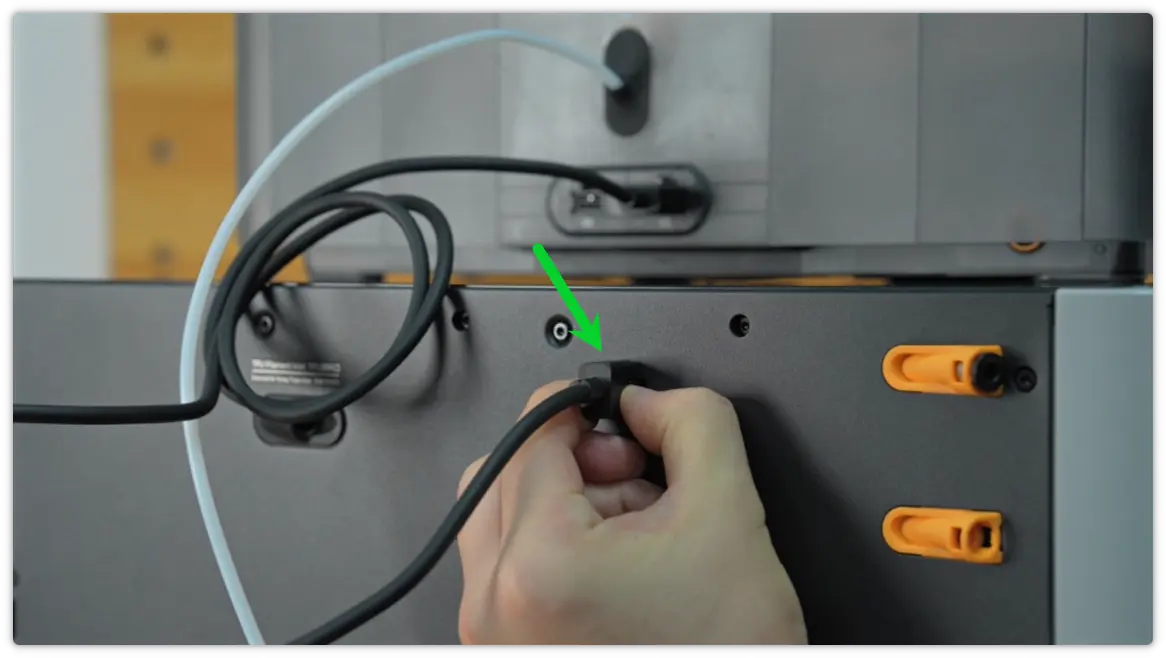

Fjern 6PIN-kablet fra bagsiden af printeren. Du kan trække kablet ud ved at trykke på låsespændet.

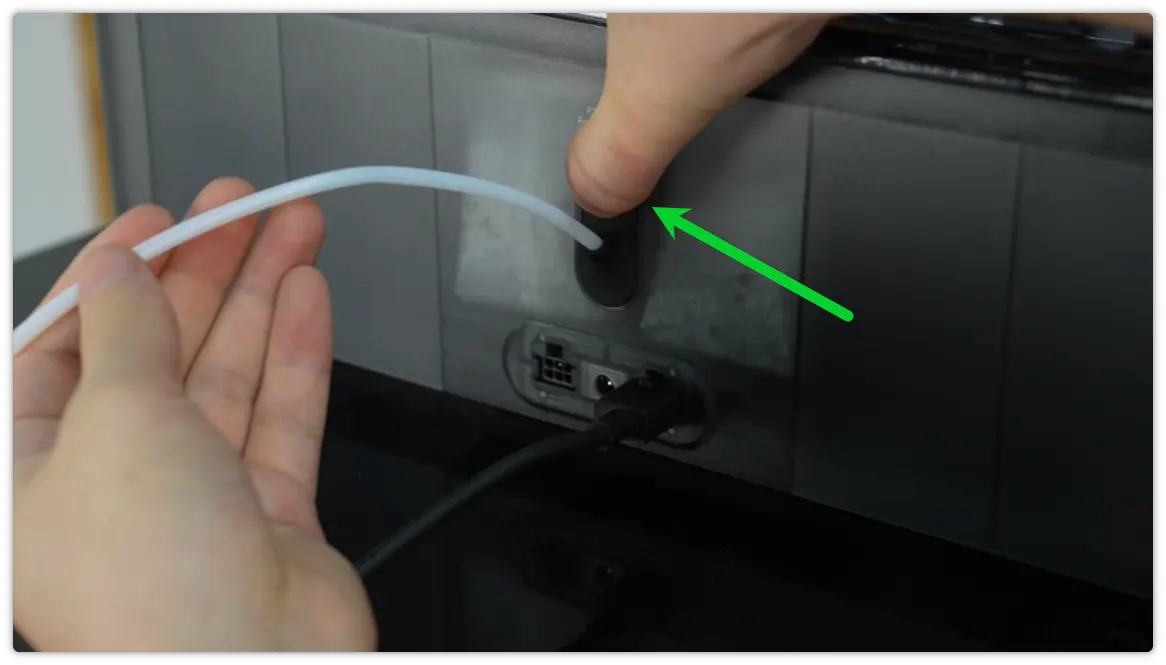

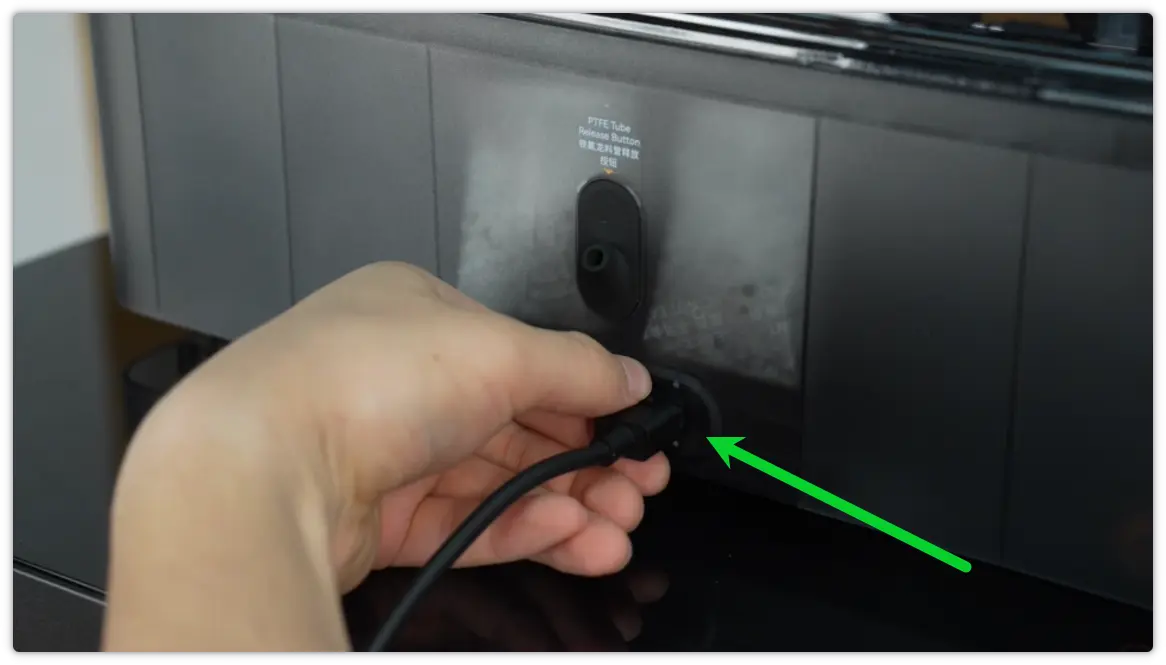

Hold på den sorte silikone over materialeslangen, træk materialeslangen ud, og fjern til sidst 6PIN-kablet på AMS.

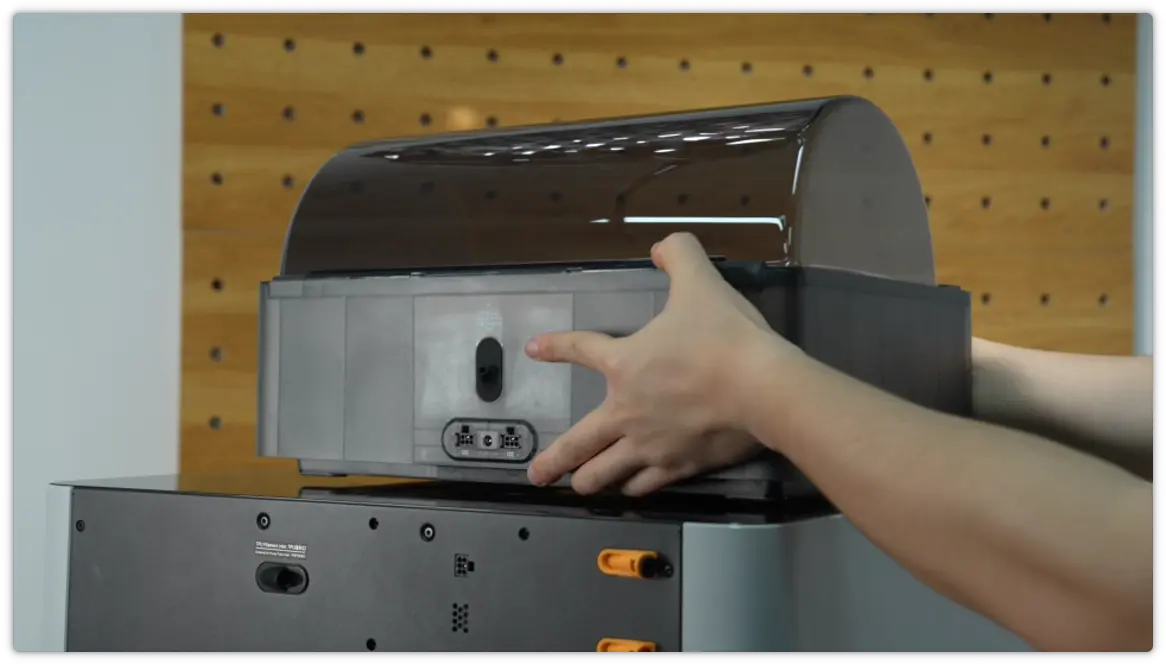

Tag AMS af toppen af printeren.

2. Afmonter den eksterne spoleholder

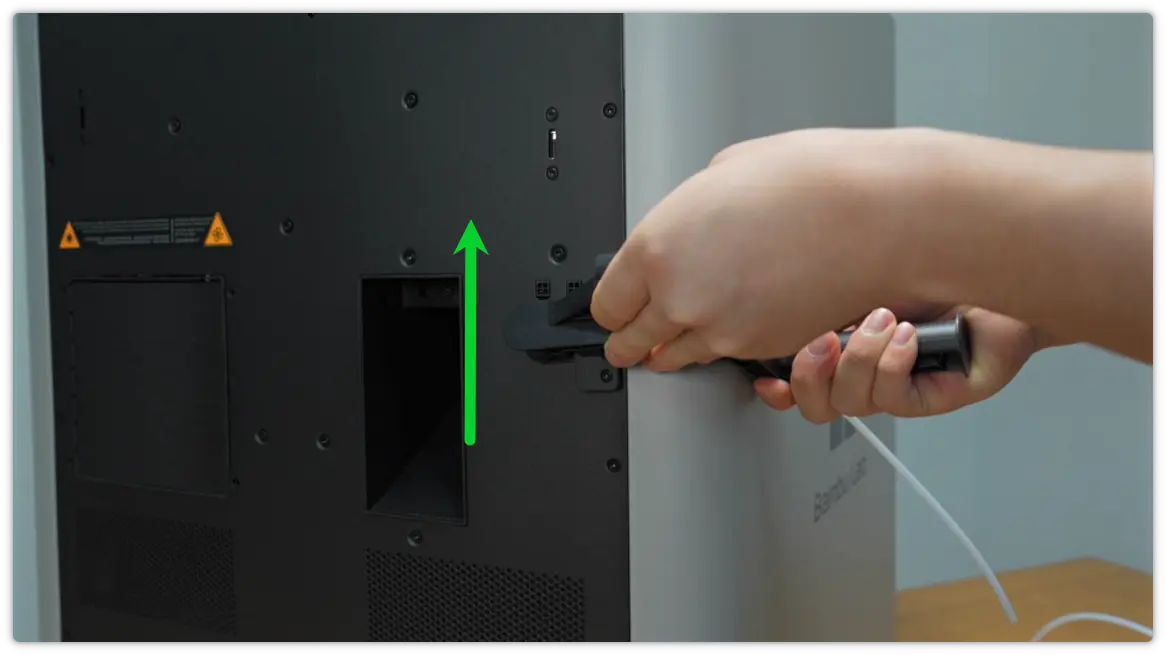

Hvis du har monteret en ekstern spoleholder, kan du fjerne den ved blot at holde på hele det eksterne beslag og skubbe opad.

3. Fastgør printerens heatbed

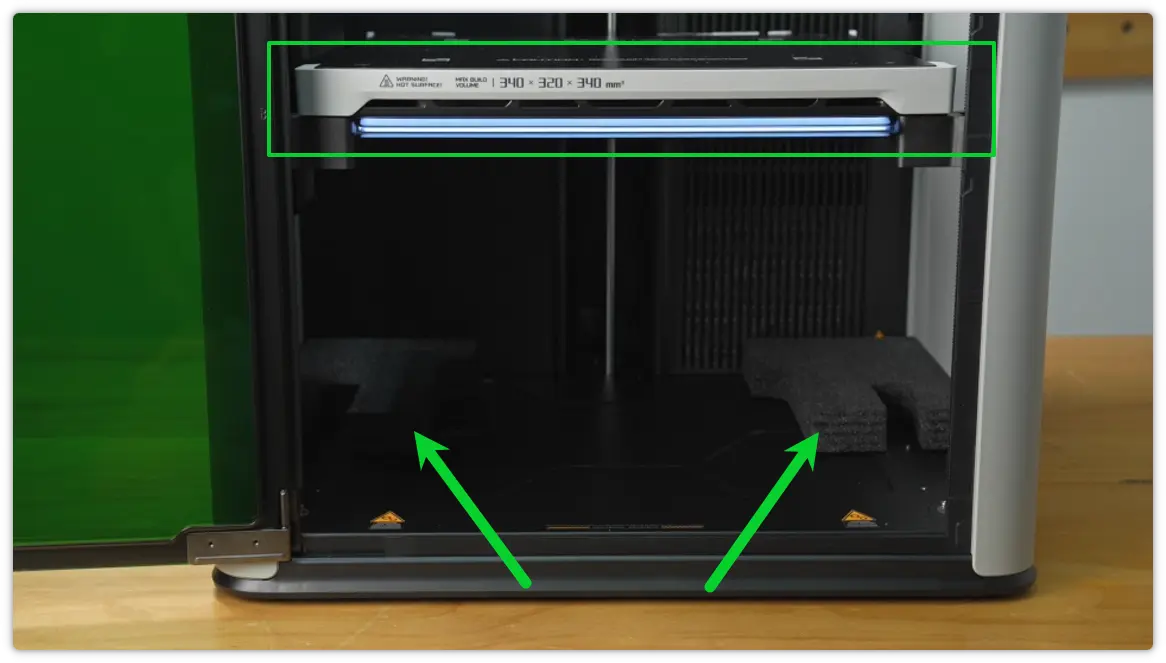

Hæv heatbeddet passende og placer skummet i bunden under heatbeddet.

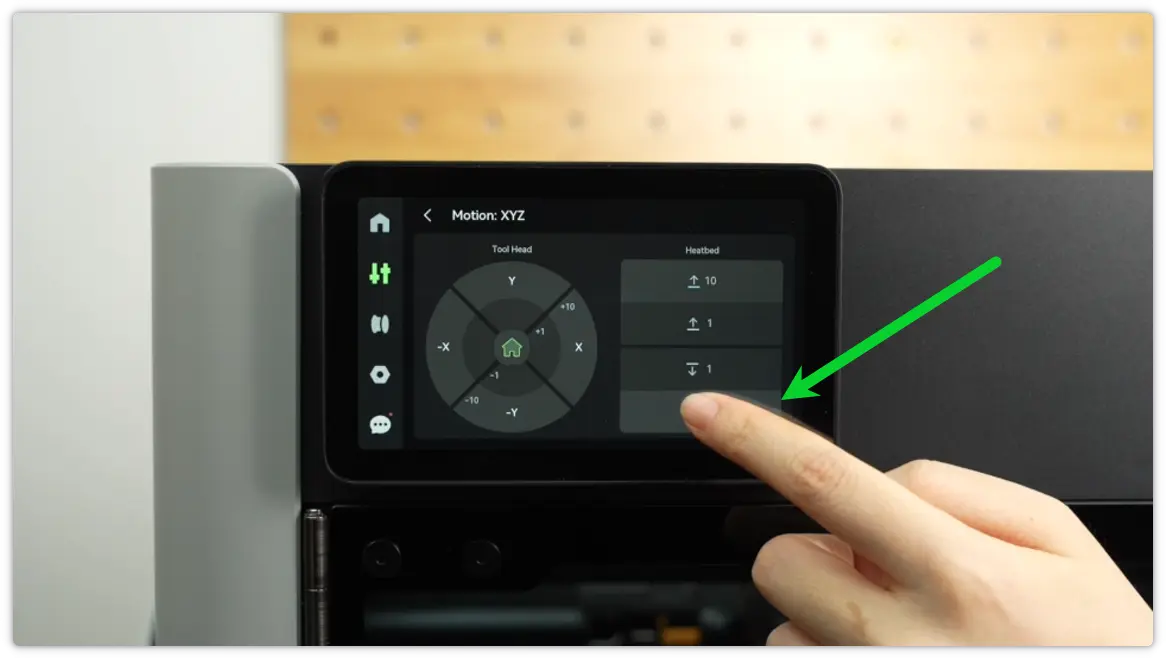

Når det er gjort, trykker du på printerens skærm for at sænke heatbeddet.

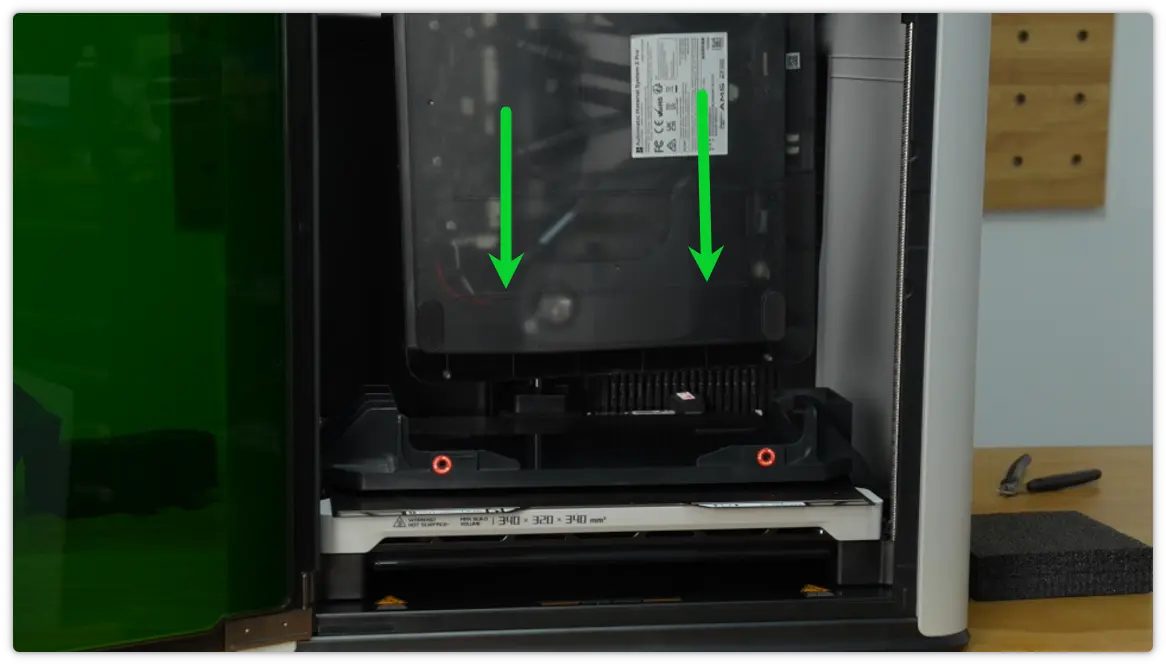

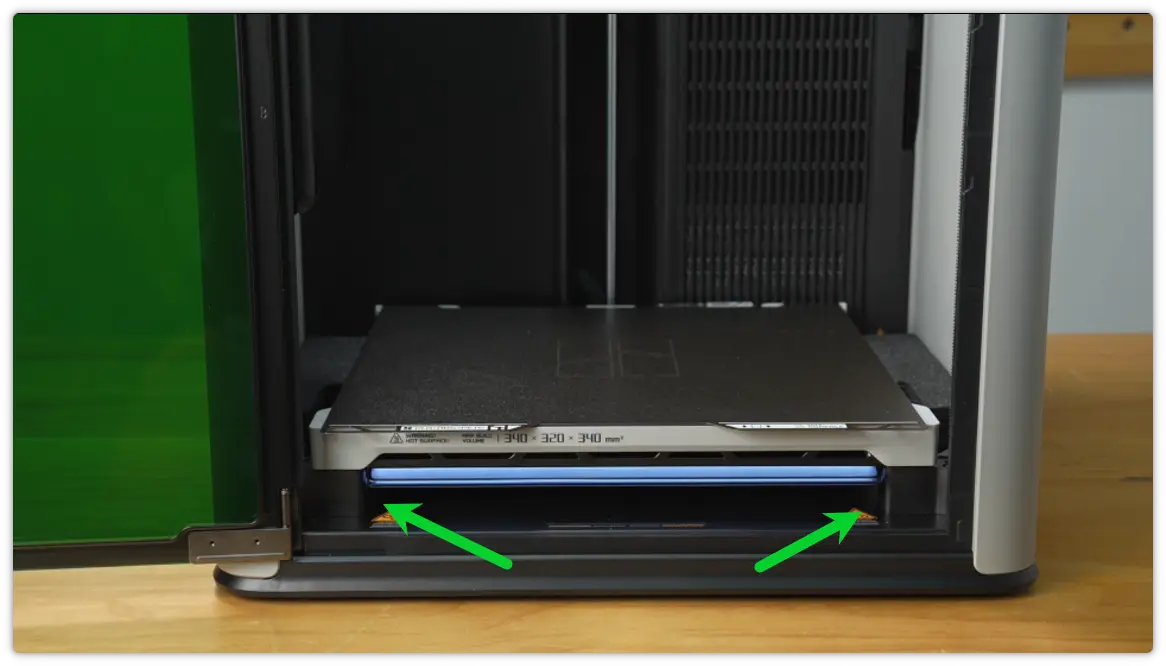

Som vist på figuren nedenfor skal heatbeddet trykkes ned i bundskummet. Når det nærmer sig bunden, skal du sænke 1 mm ad gangen for at undgå, at printeren rammer bunden.

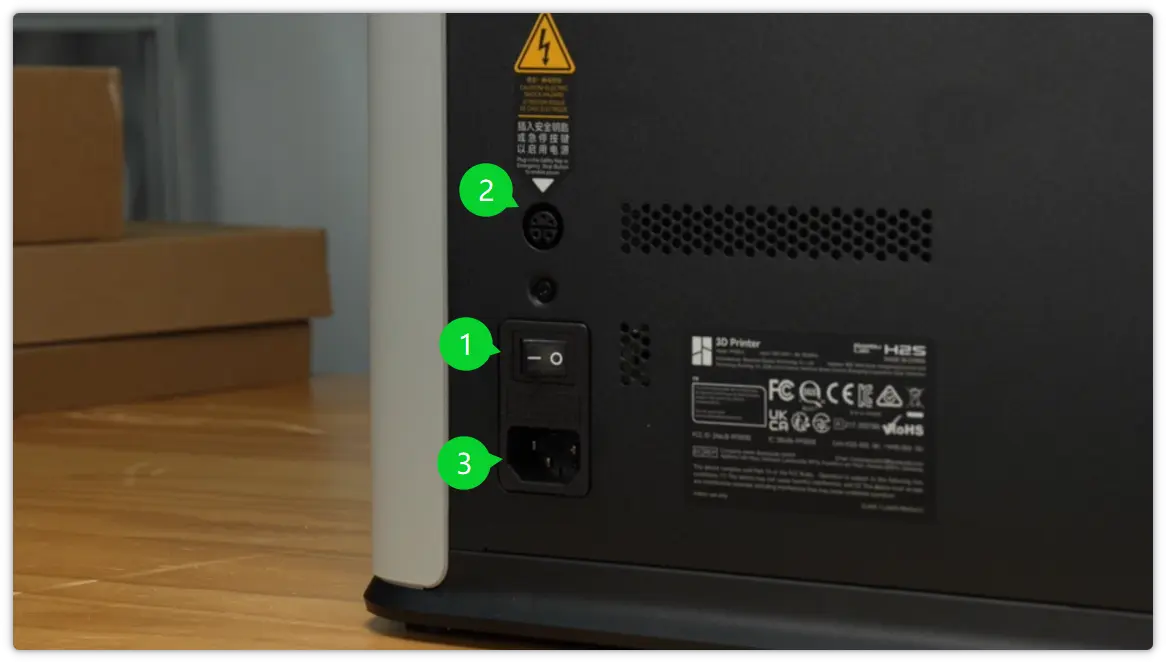

Når det er gjort, slukker du printeren, fjerner sikkerhedsnøglen og strømkablet.

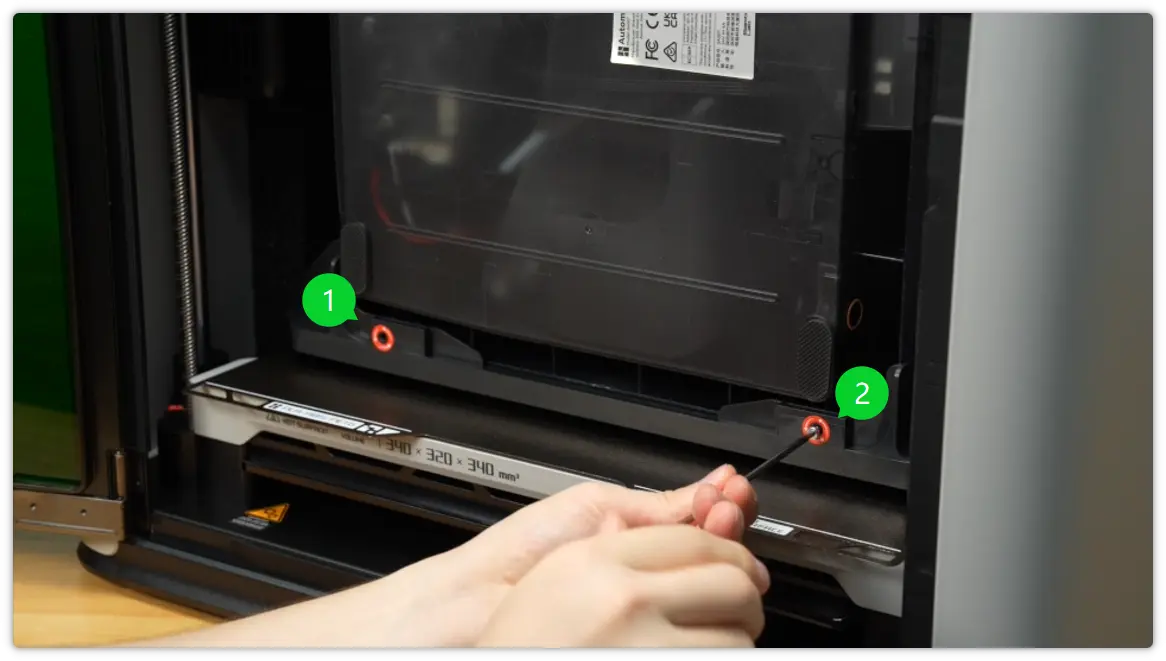

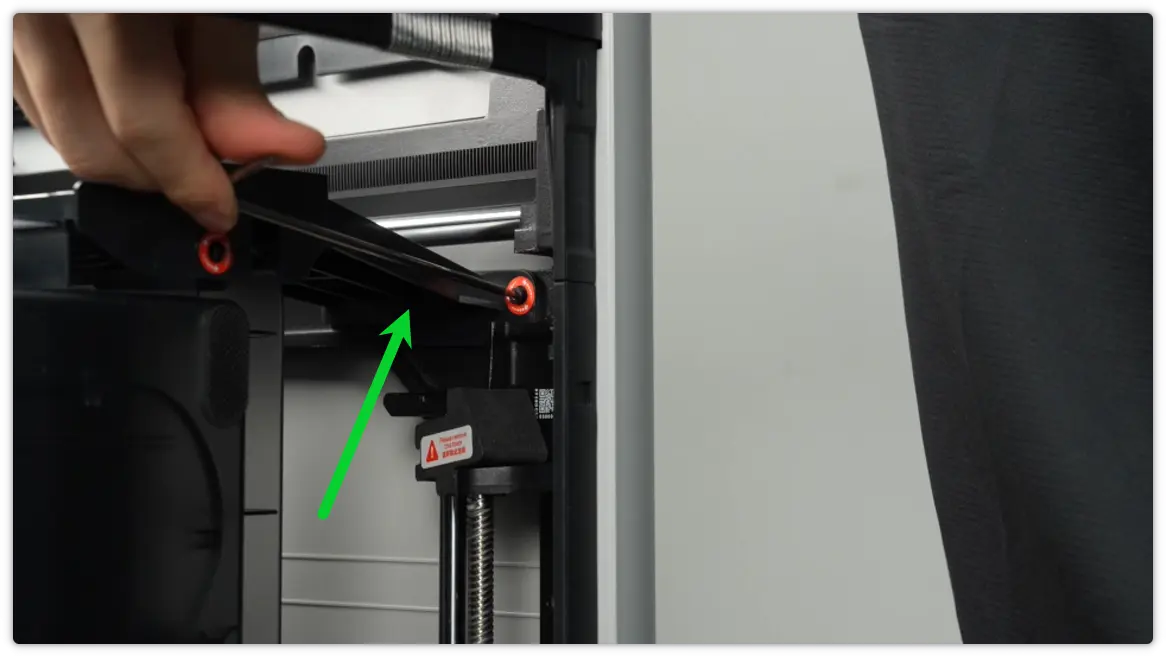

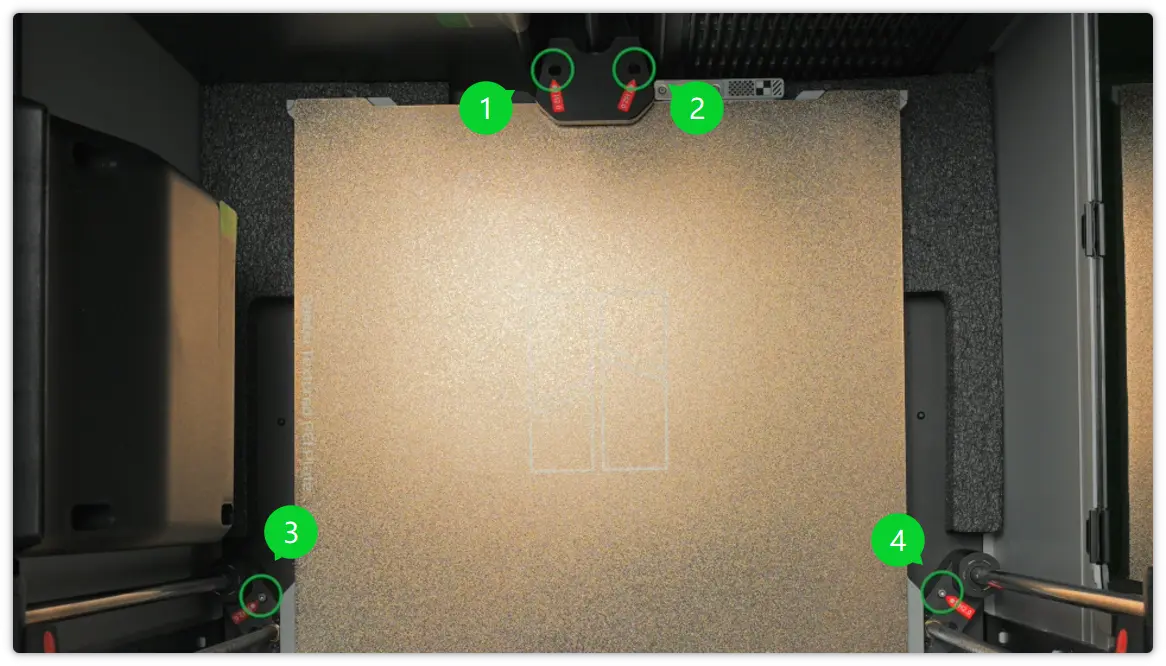

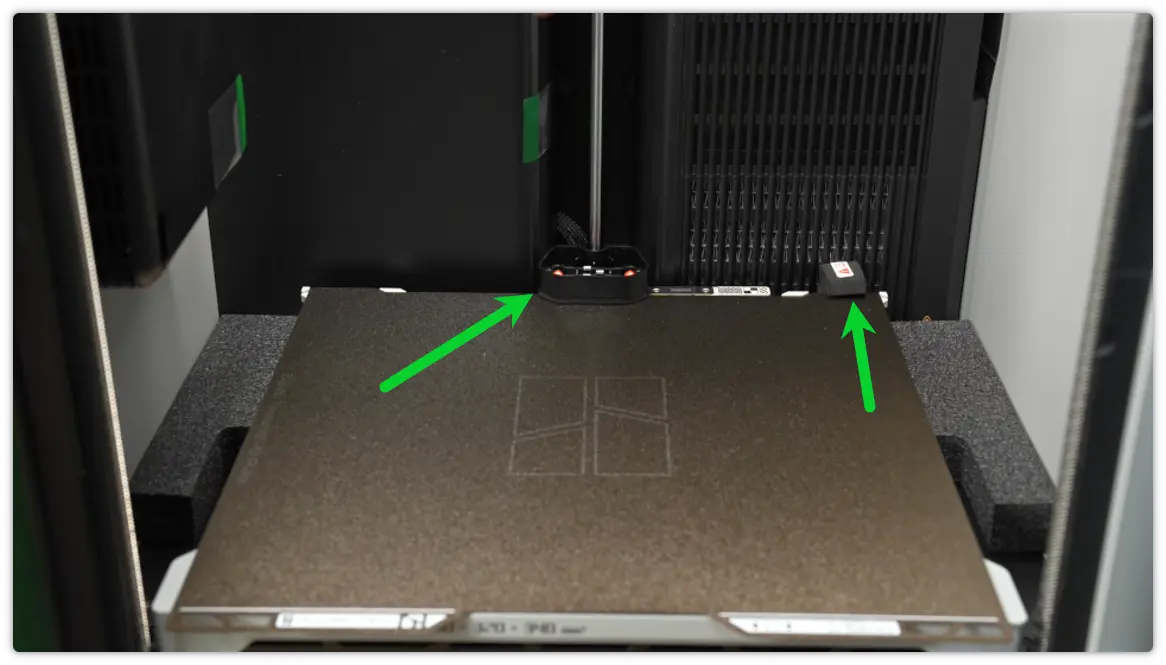

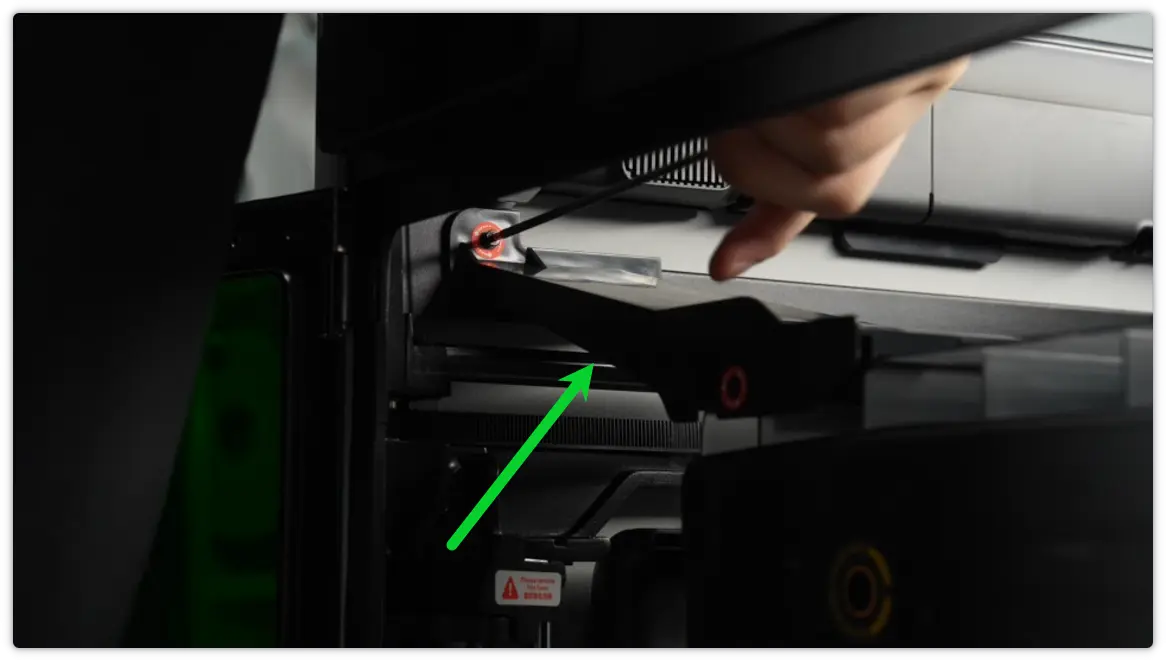

Monter dernæst fastgørelsesklodsen og skummet bagerst på heatbeddet, og spænd de 4 skruer.

4. Monter skum i kabinettet og fastgør toolhead-enheden

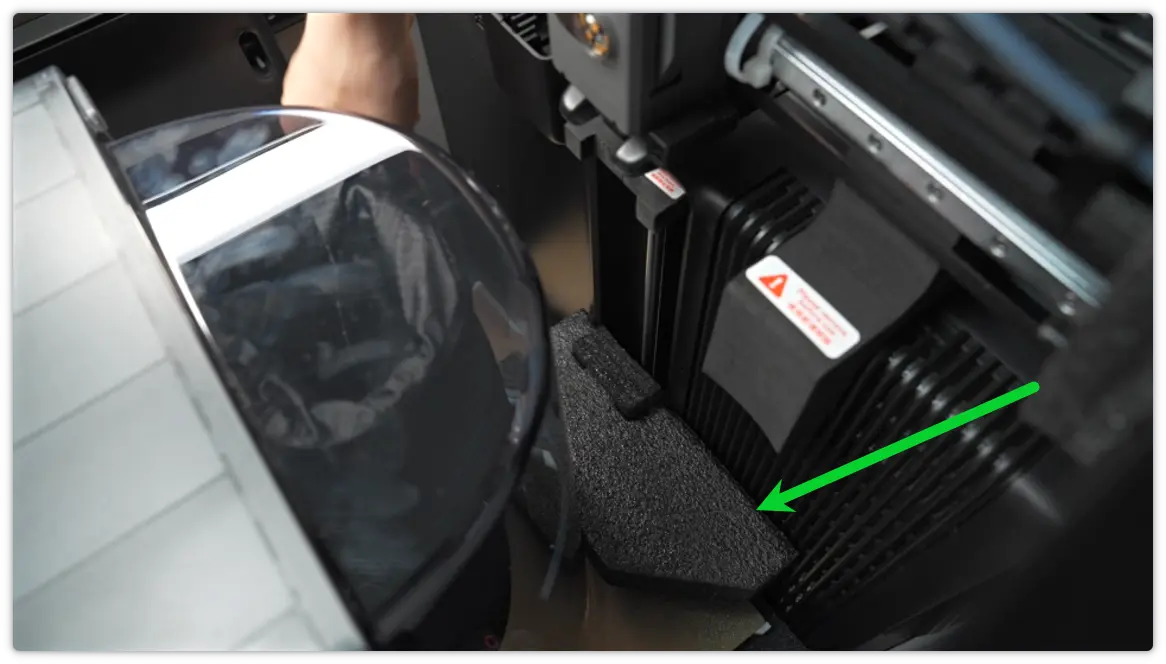

Monter skummet på toppen af spindlerne i begge sider og skummet over luftfilteret.

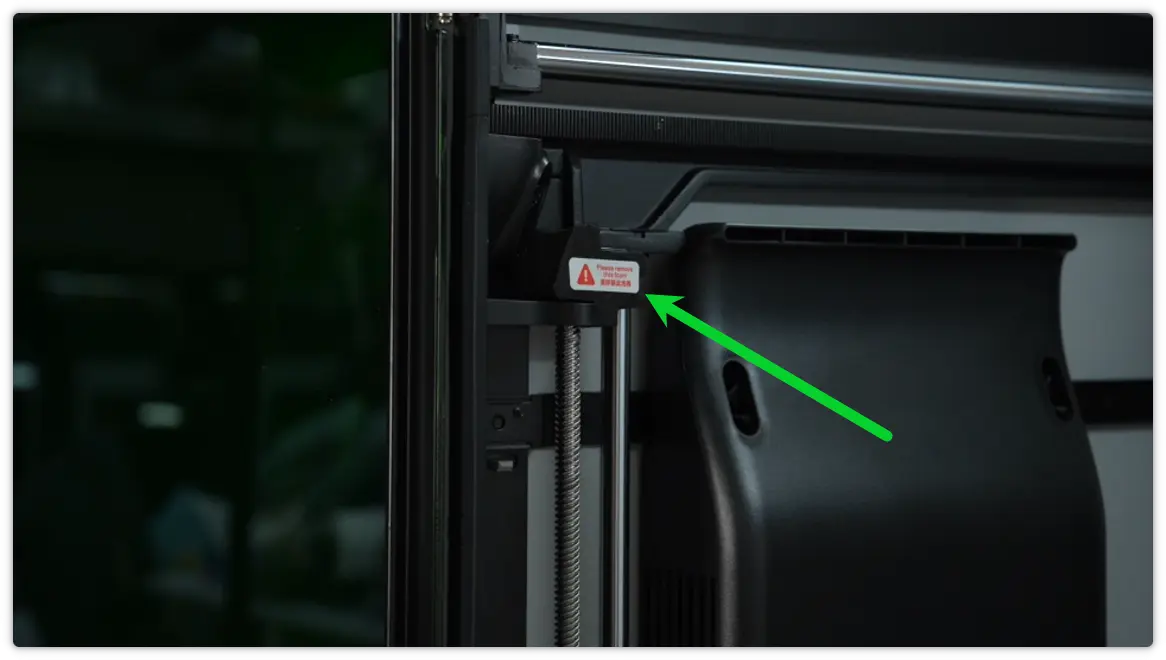

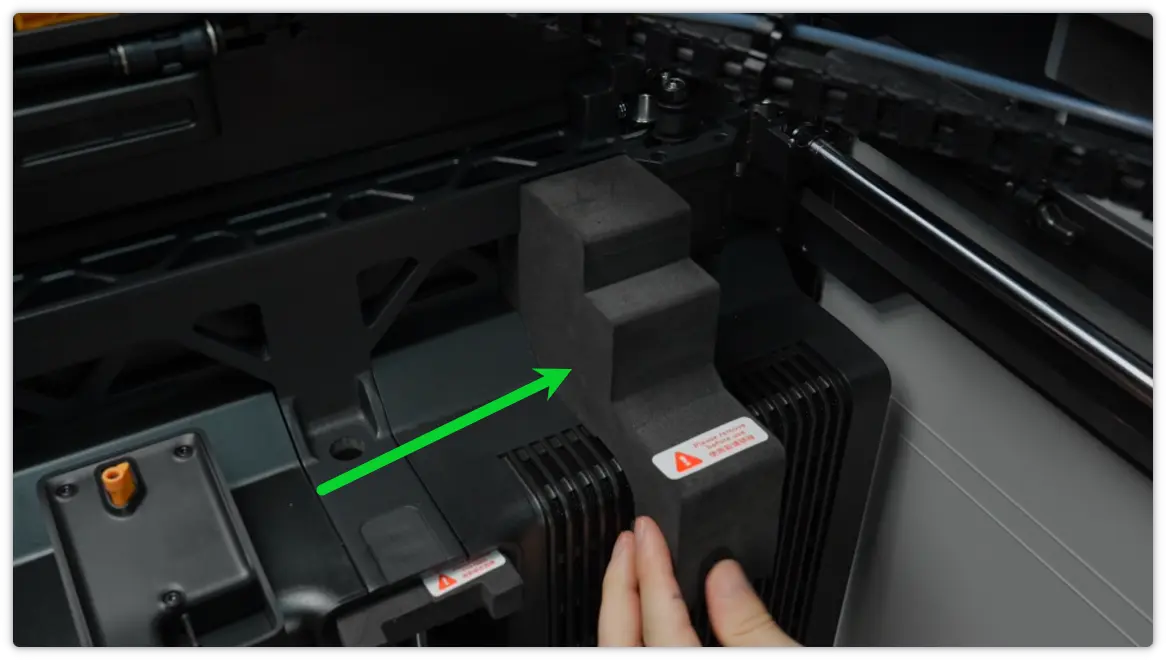

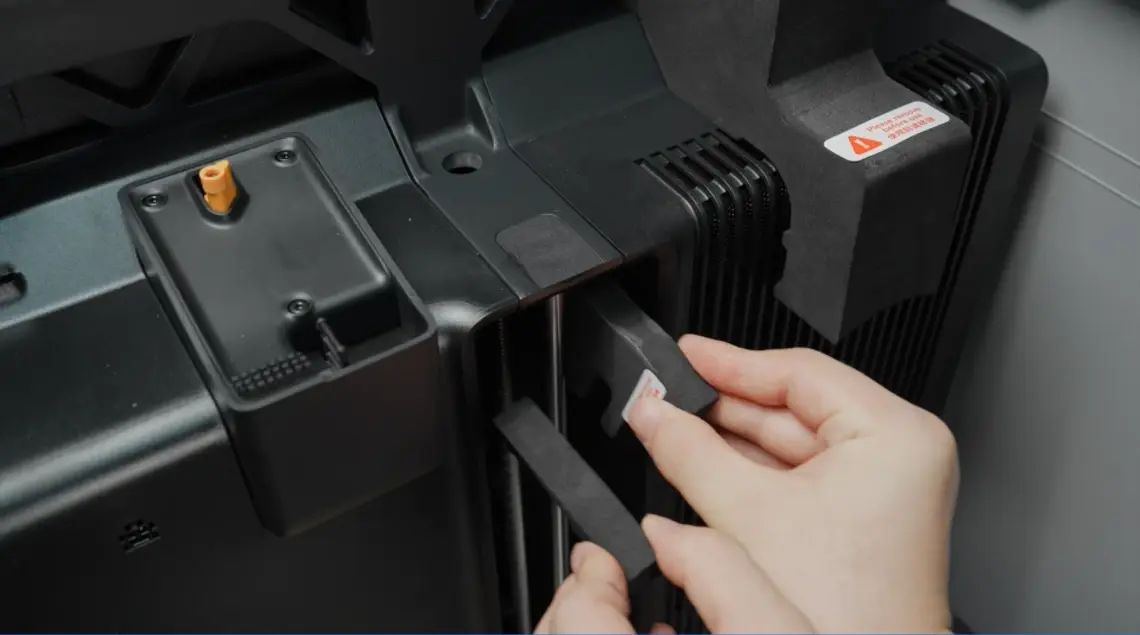

Monter beskyttelsesskummet til spindlen bagerst.

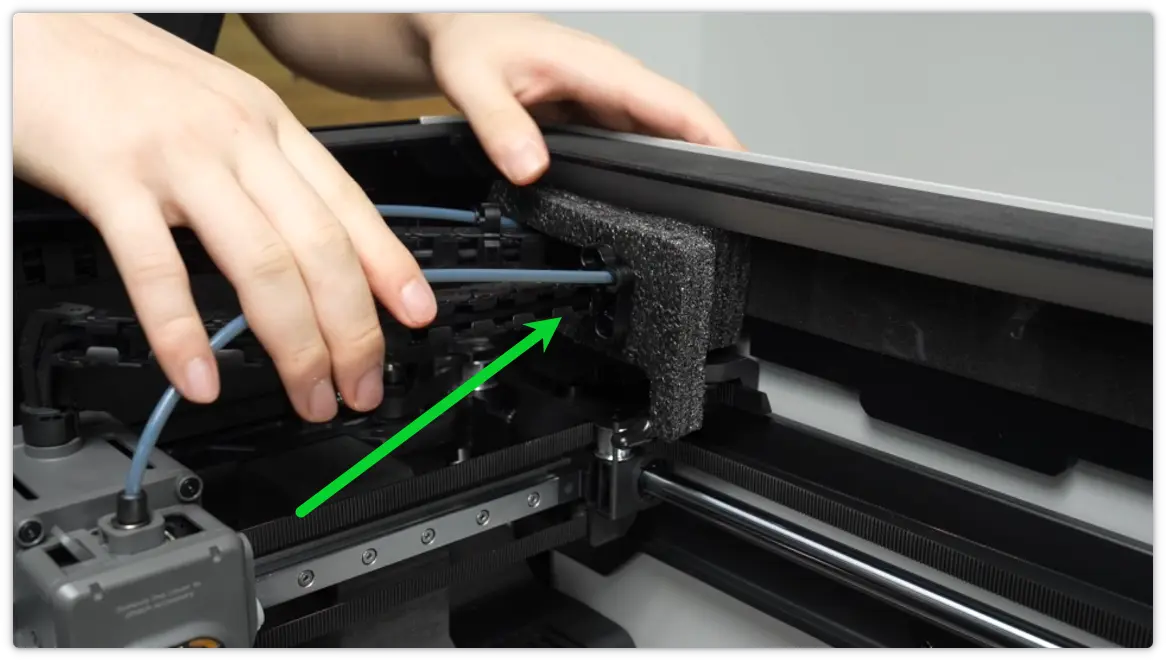

Monter skum for at fastgøre kabelkæden.

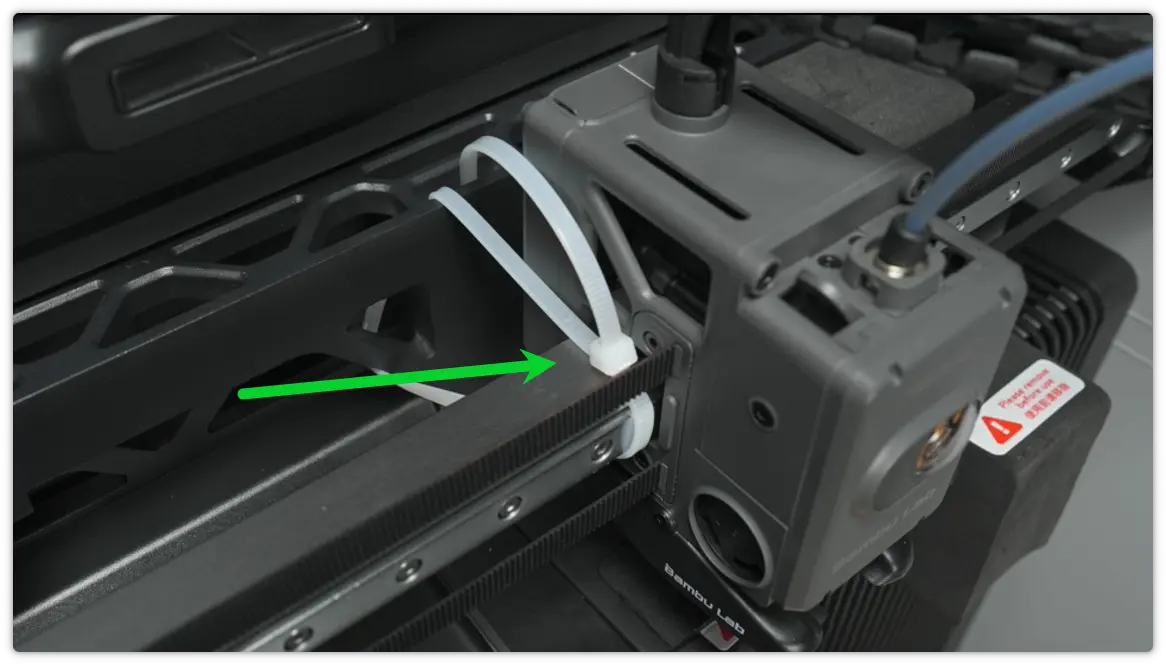

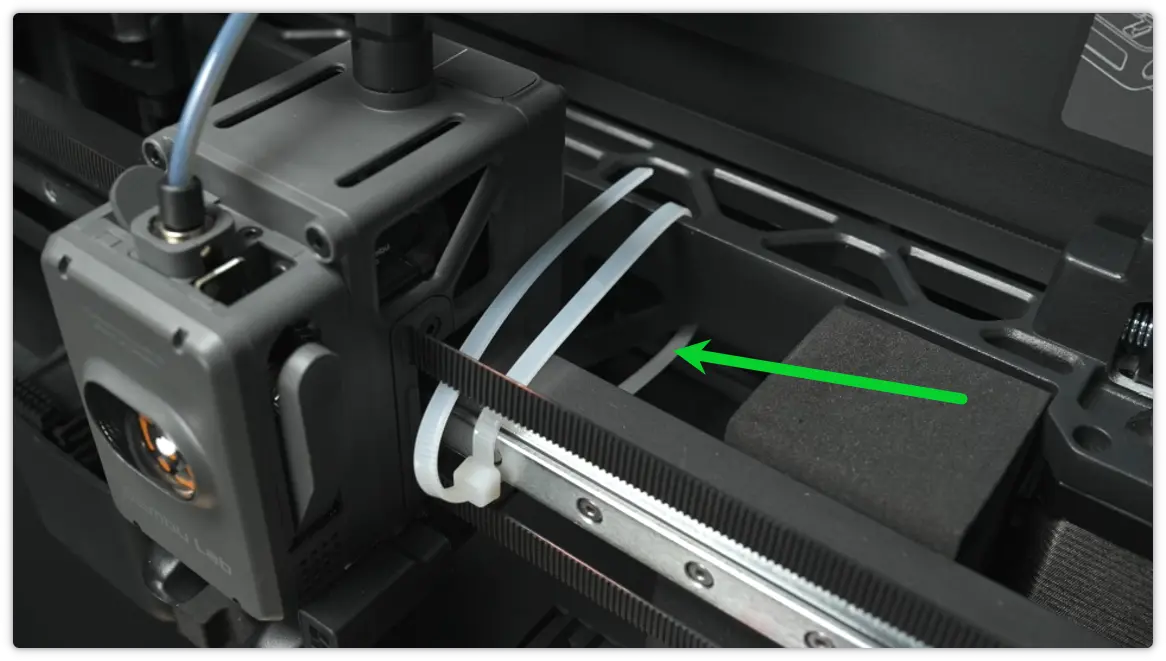

Sæt kabelbindere på begge sider af toolhead'et for at fastgøre det og forhindre, at det bevæger sig fra side til side.

5. Fastgør AMS 2 Pro

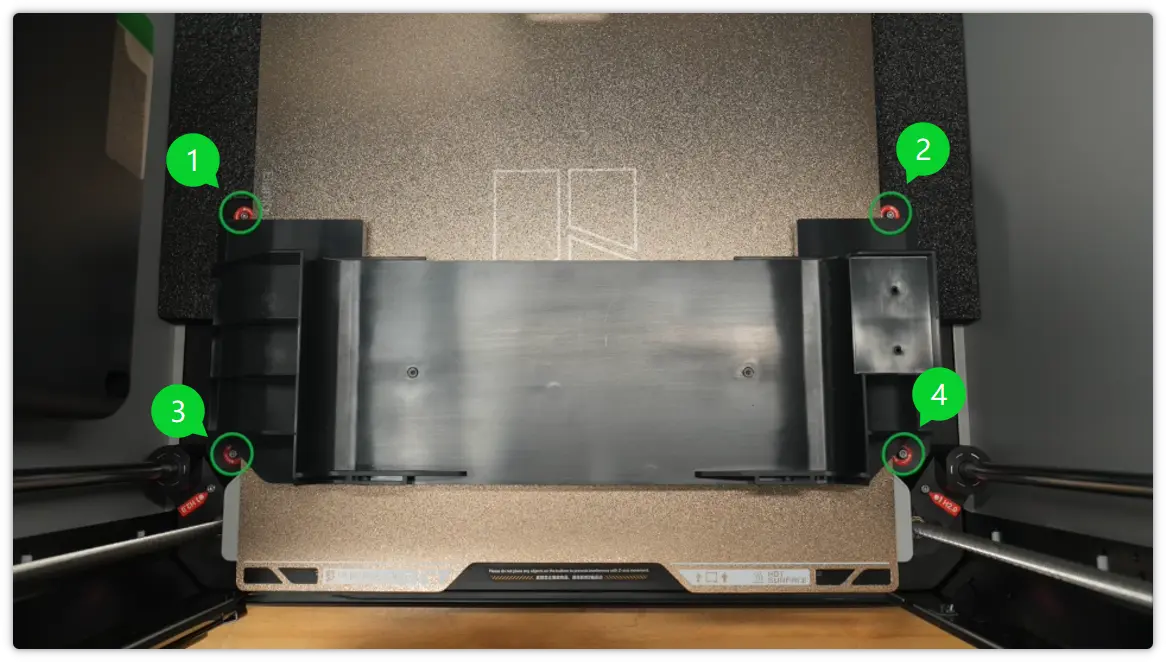

Sæt AMS-fastgørelsesbeslaget i og spænd de fire skruer.

Sæt AMS i. Bemærk, at hvis du har laser-versionen, skal du lægge dele som røgudsugningsrør, adapter og luftslange ned i AMS. For detaljer kan du se H2S pakkeliste.

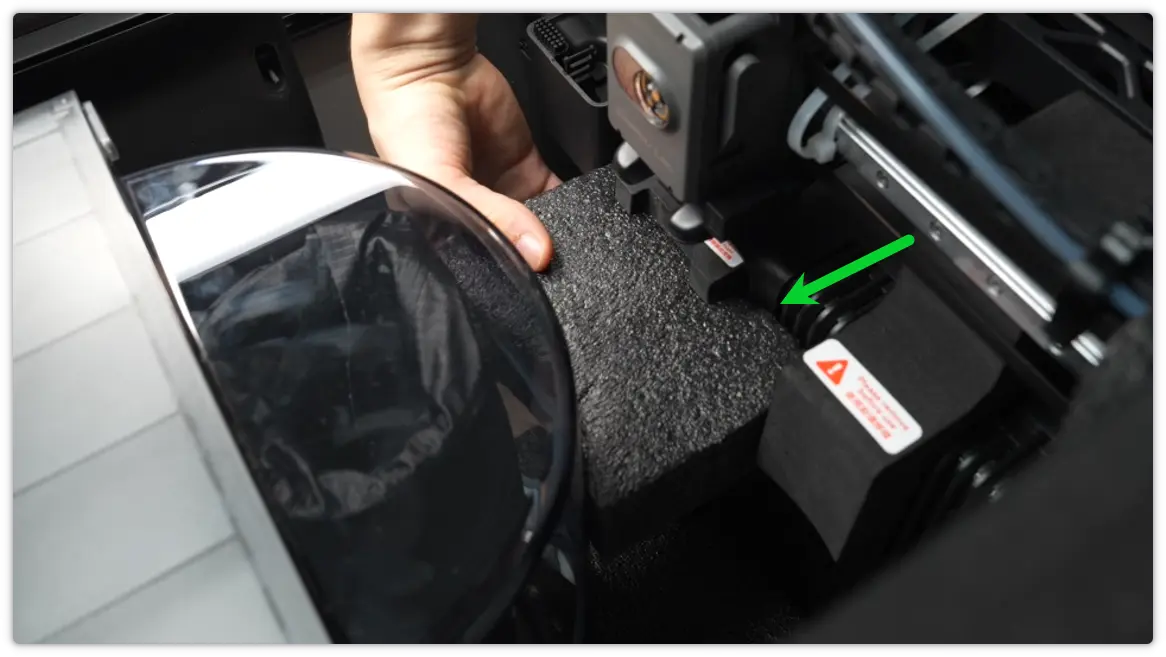

Monter skummet bagerst på AMS for at forhindre rysten under transport.

Monter de to AMS-fastgørelsesbeslag i venstre og højre side af toppen.

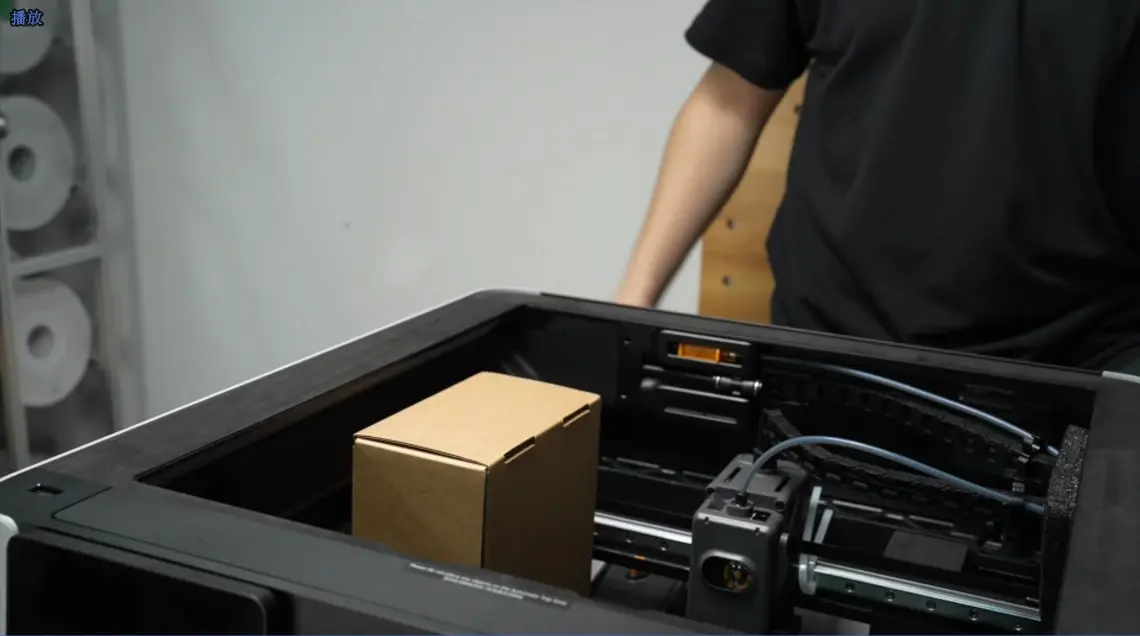

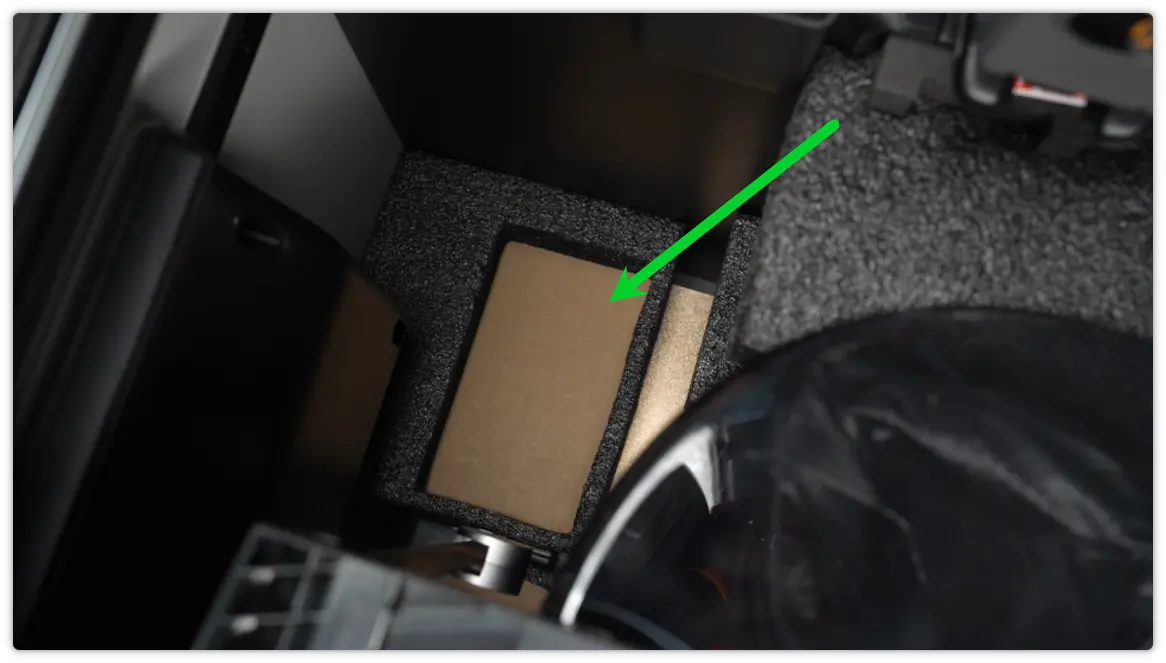

6. Læg i tilbehørsboksen (ikke-laser-versioner kan springe dette trin over)

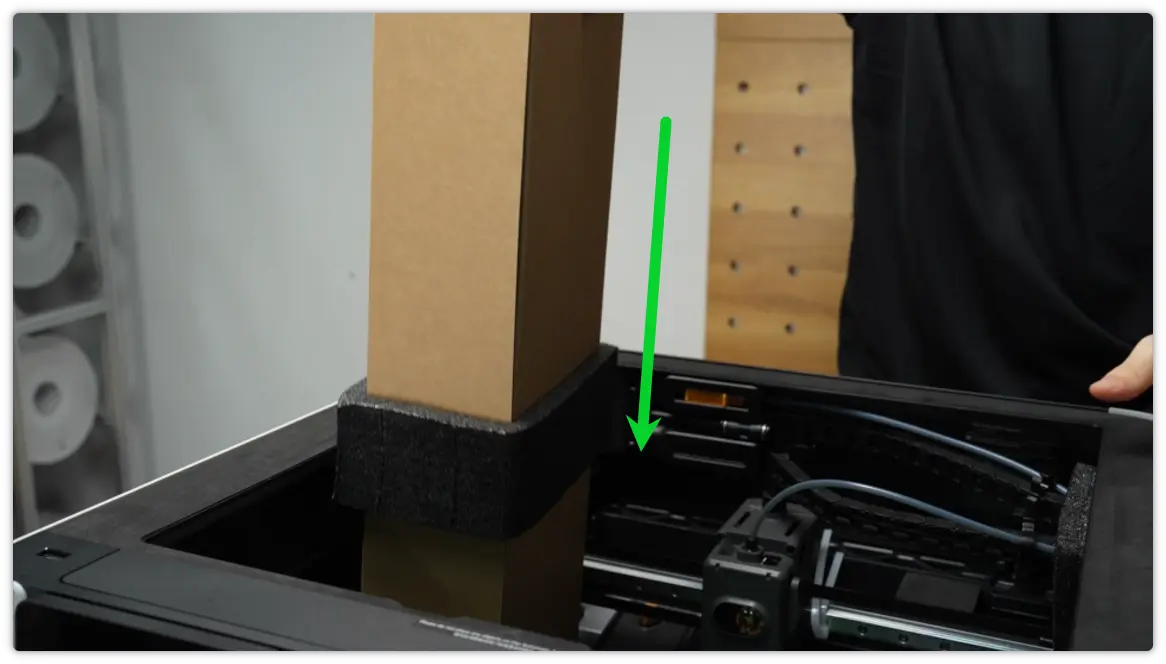

7. Læg topskummet i

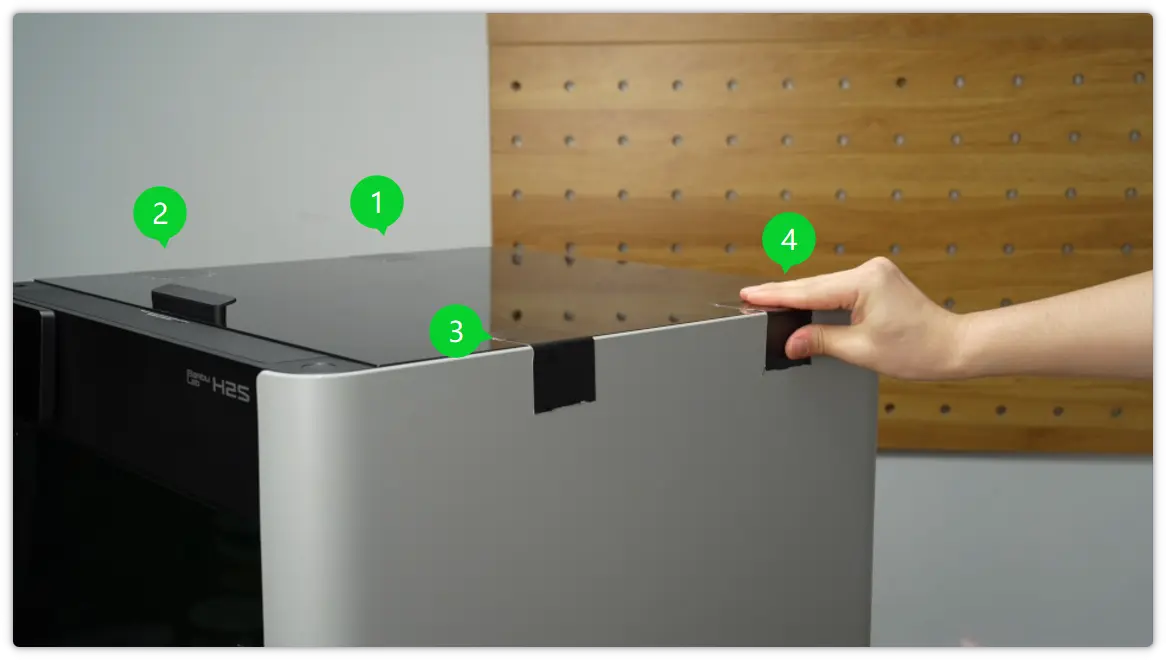

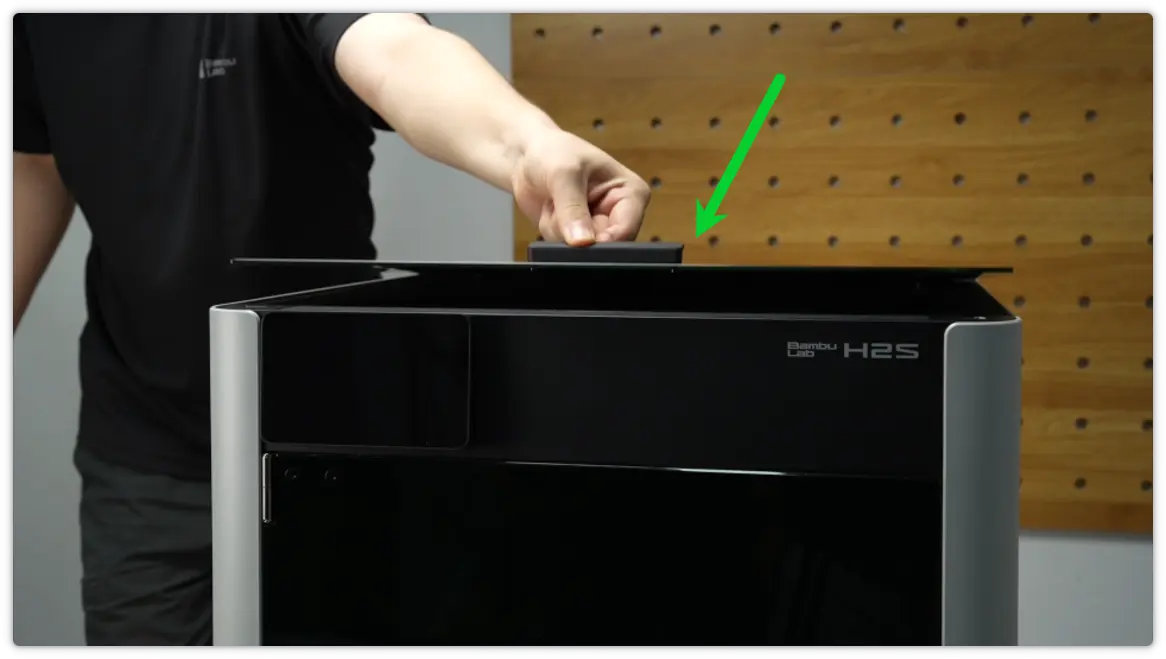

8. Monter topdækslets glas og sæt tape på topdæksel og frontlåge

9. Pakning

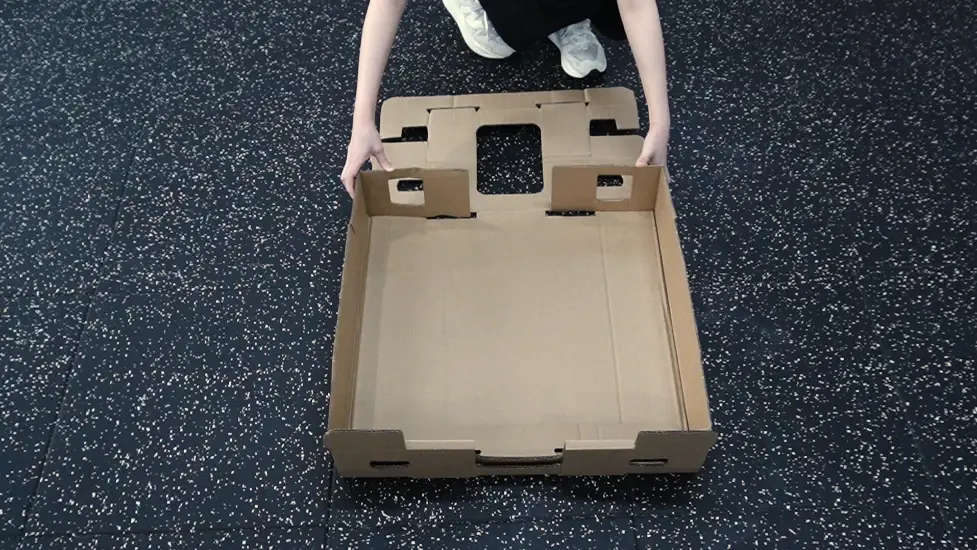

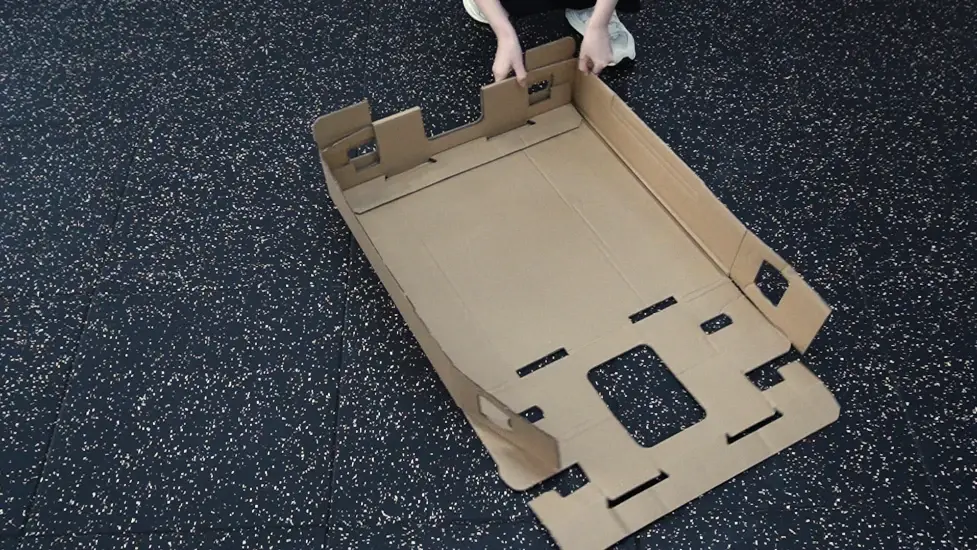

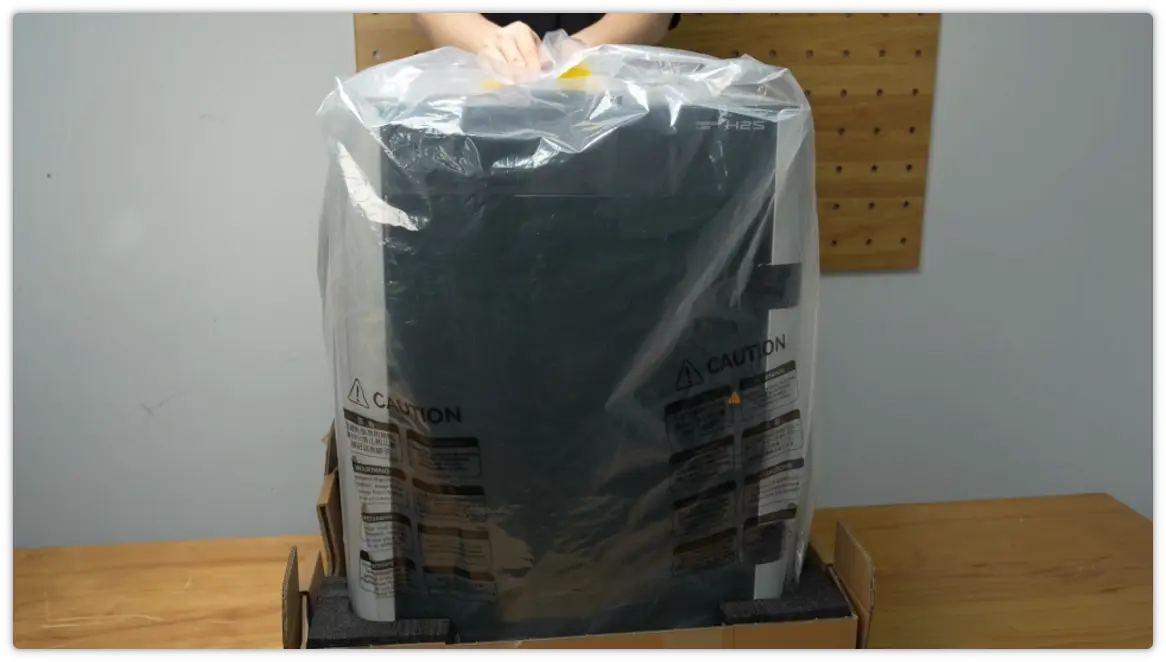

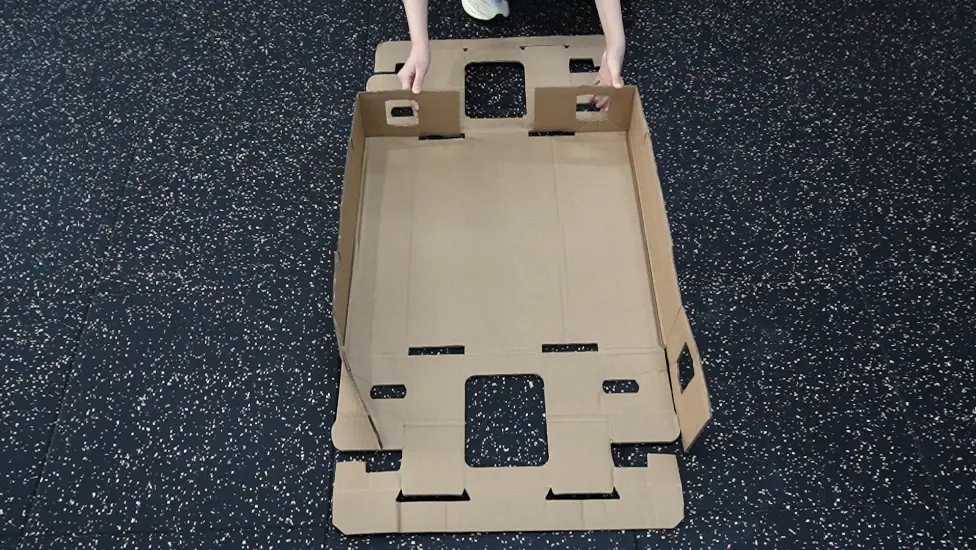

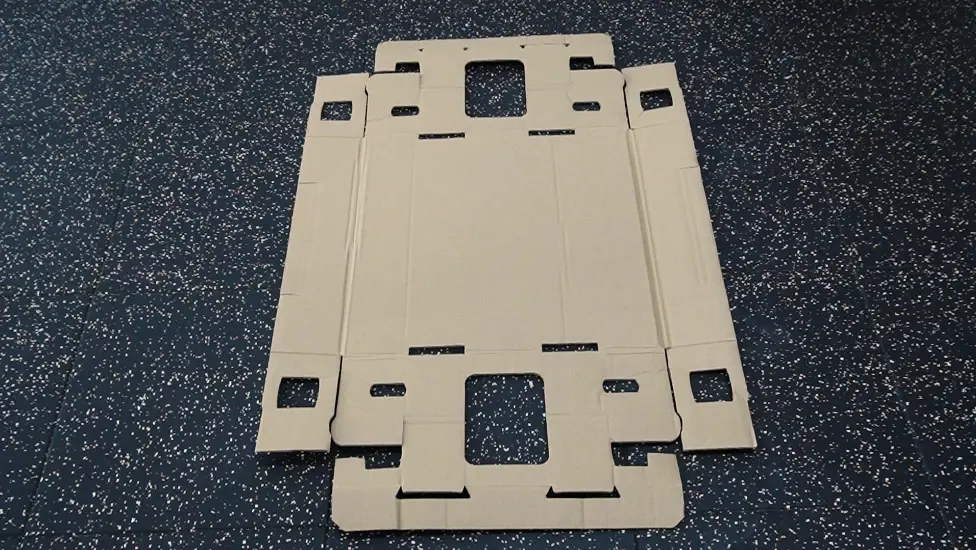

Sæt den fugtsikre pose på og læg enheden ned i bundskallen. (Der skal bruges to personer til at løfte enheden ned i bundskallen samtidigt.)

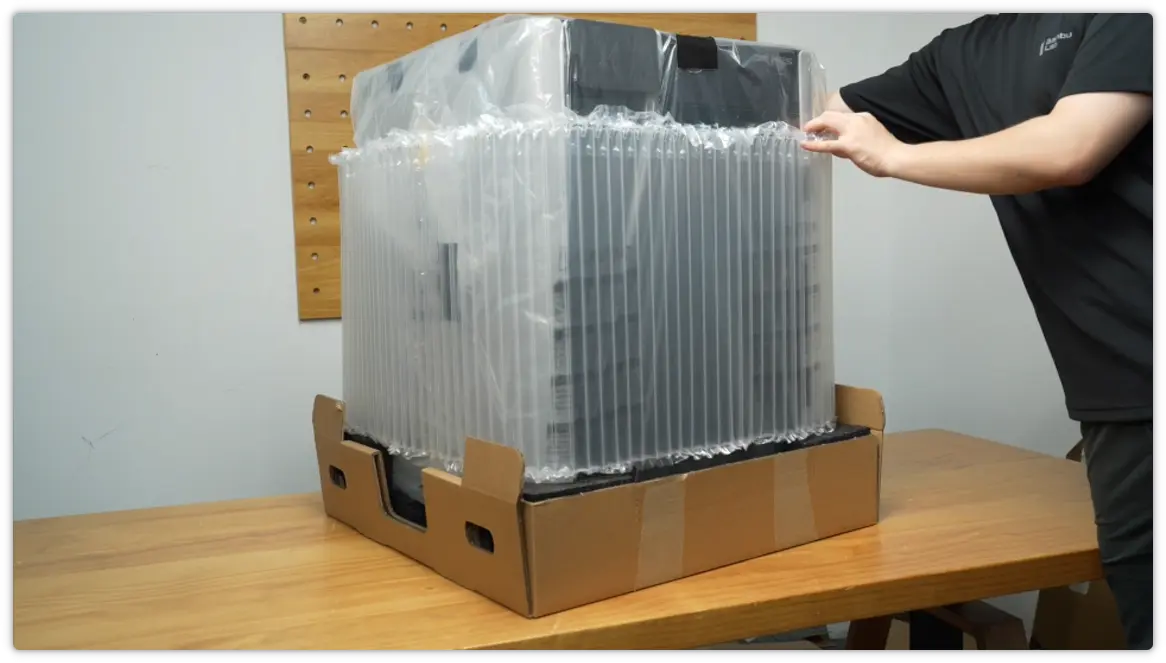

Monter luftpuden.

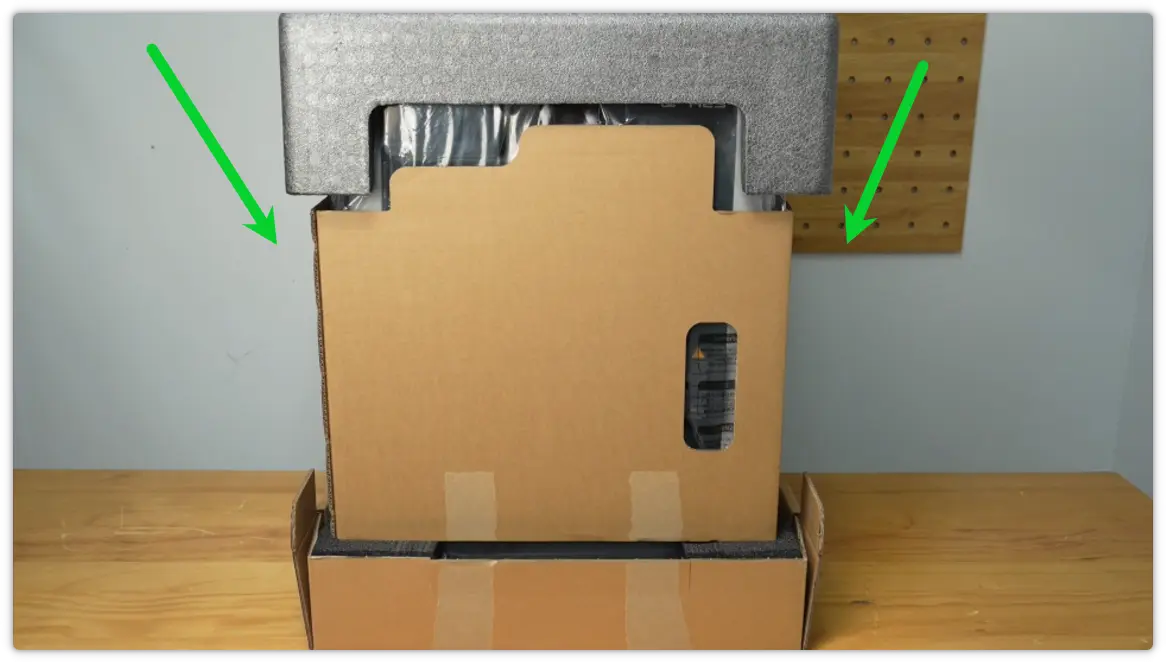

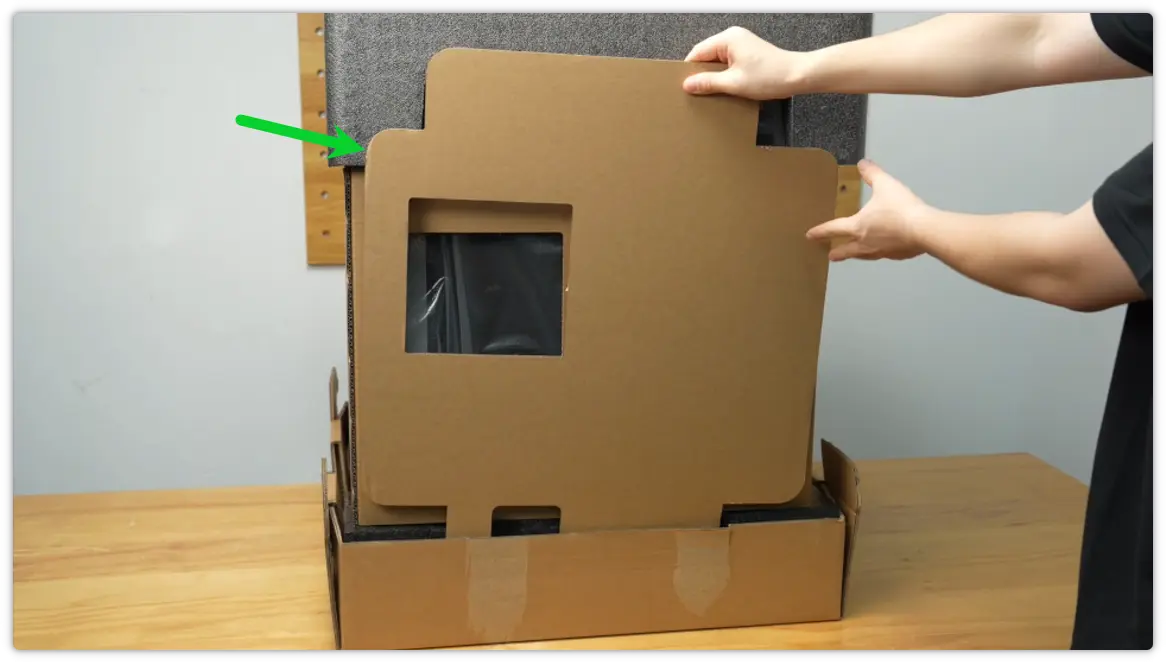

Læg topskummet på og sæt pappet ind igen.

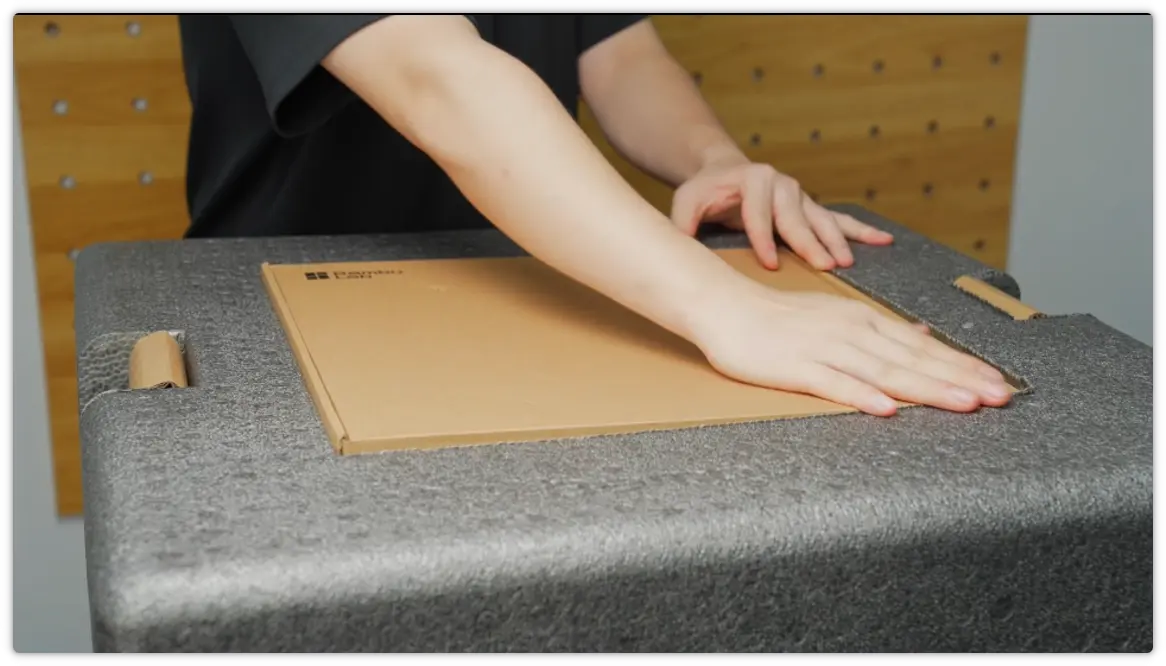

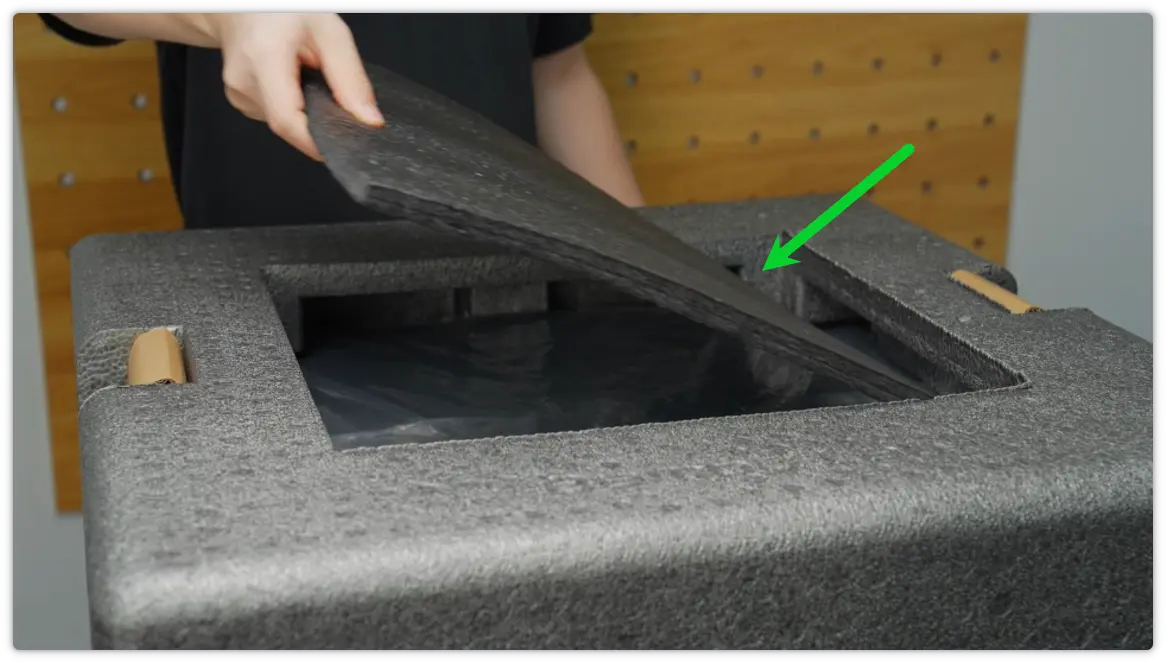

Læg det retningsbestemte skum i og derefter filamentboksen.

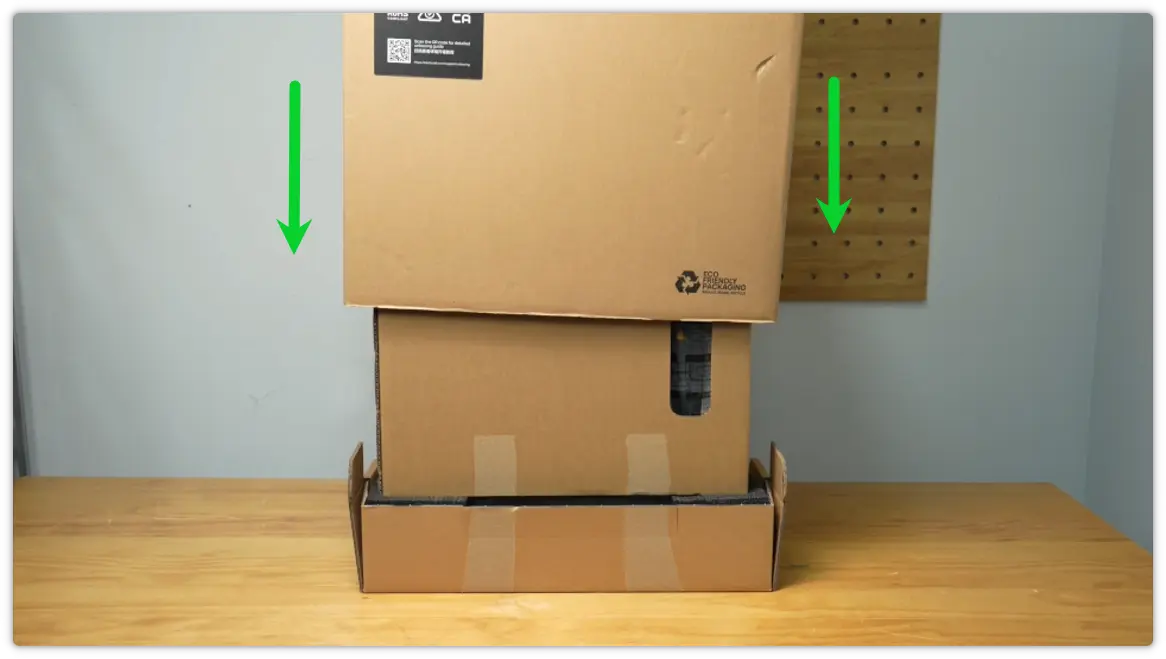

Sæt den yderste kasse på.

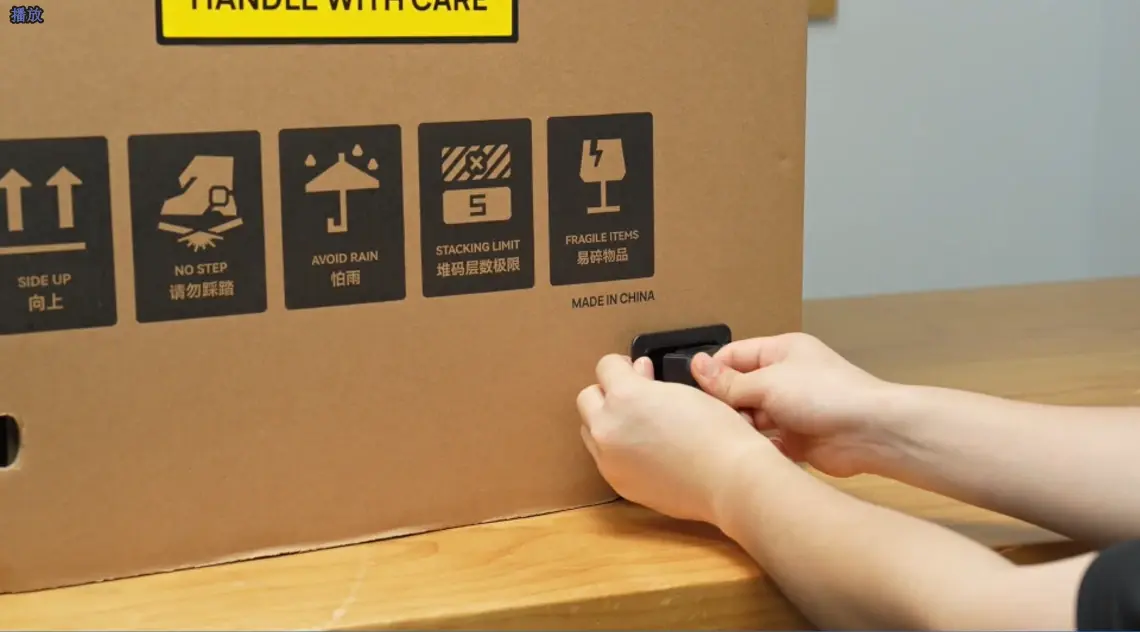

Monter de 4 udvendige spænder og lås dem.

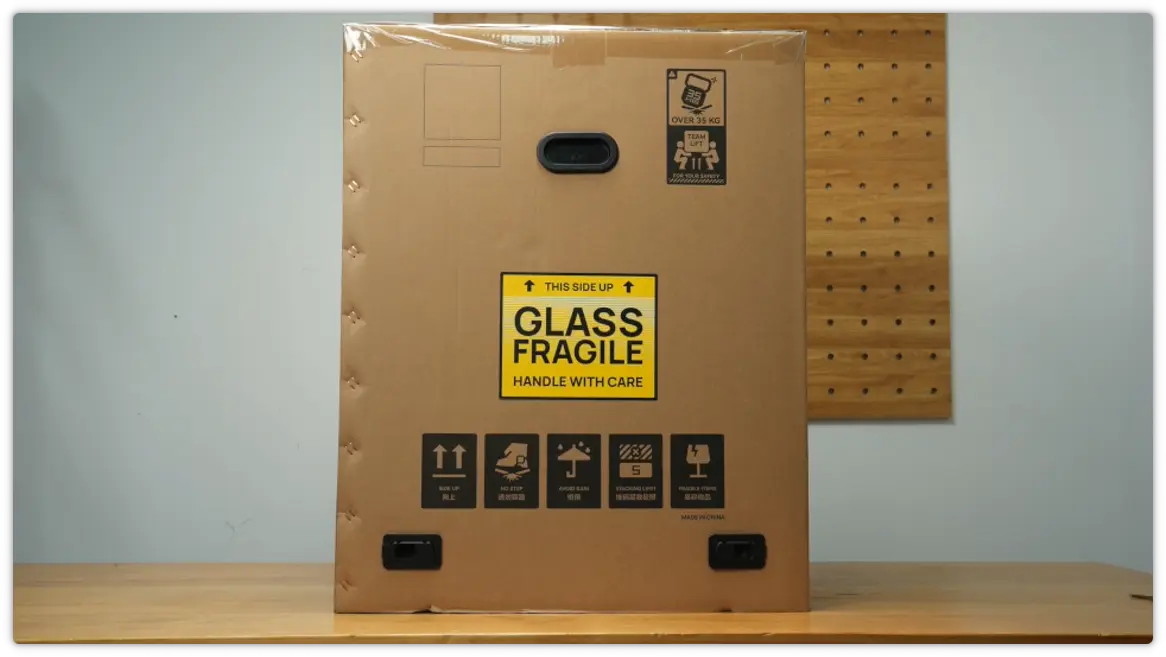

Efter montering ser det ud som på figuren nedenfor.
