HMS_0300-2A00-0002-0002 Køleblæseren til venstre/højre hotend kører for langsomt. Den kan sidde fast og skal rengøres.

Fejlbeskrivelse

Den køleblæser til hotend har et hastighedsfeedbacksignal og har til opgave at køle filamentet uden for dysen, så det ikke deformeres af restvarme fra hotenden. Hvis blæserhastigheden konstant er lav, stiger temperaturen omkring hotenden unormalt, hvilket blødgør filamentet uden for dysen for meget. Det kan føre til blokeringer i ekstruderen eller hotenden, hvilket giver fremføringsfejl eller dysetilstopninger.

Mulige årsager til denne HMS-fejl omfatter:

1. Blæservinger blokeret af fremmedlegemer (f.eks. filamentrester), som forhindrer normal rotation
2. Løst eller forkert monteret stik til køleblæser til hotend
3. Beskadiget køleblæser til hotend
4. Defekt TH-board

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle

Fejlfindingstrin

Vigtig påmindelse!
Før du udfører vedligeholdelse på printeren og dens elektroniske komponenter (herunder kablet til værktøjshovedet), sluk printeren og afbryd strømforsyningen for at forhindre utilsigtede skærmberøringer eller kortslutninger, som kan give yderligere elektronisk skade eller sikkerhedsrisici.
Ved vedligeholdelse eller fejlfinding af printeren skal du altid kontrollere temperaturen på hotend og varmebord. Undgå at arbejde ved høje temperaturer. Er arbejde ved høj temperatur uundgåeligt, brug varmebestandige handsker for at sikre en sikker og effektiv vedligeholdelse.

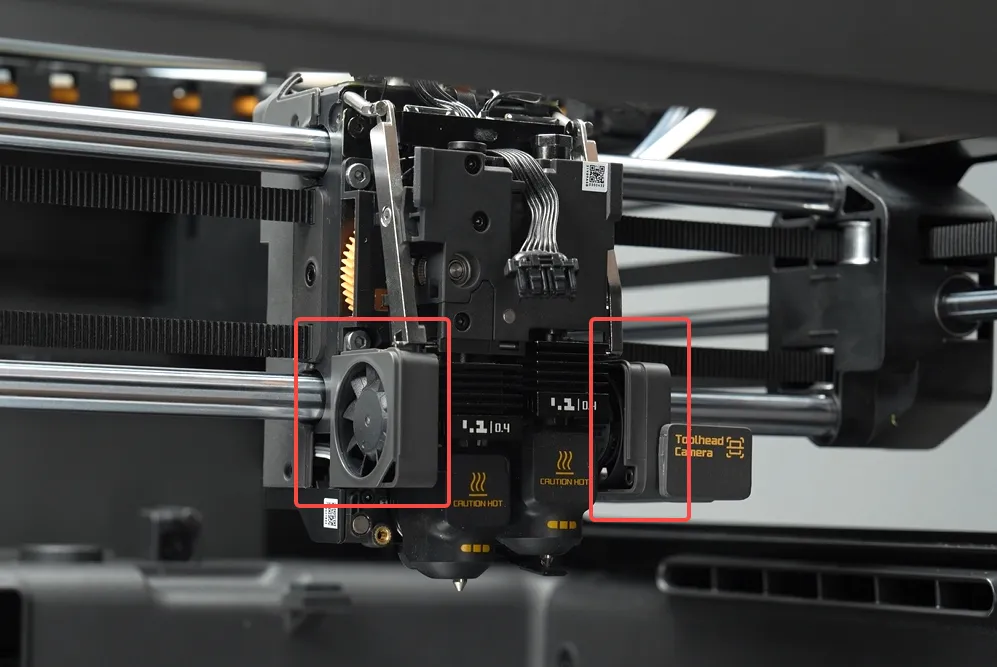

Trin 1: Rengør køleblæseren til hotend

Fjern værktøjshovedets frontdæksel. Drej forsigtigt vingerne på den venstre hotend-blæser med en pen eller unbrakonøgle for at kontrollere for blokeringer. Findes der fremmedlegemer, rengør dem straks.

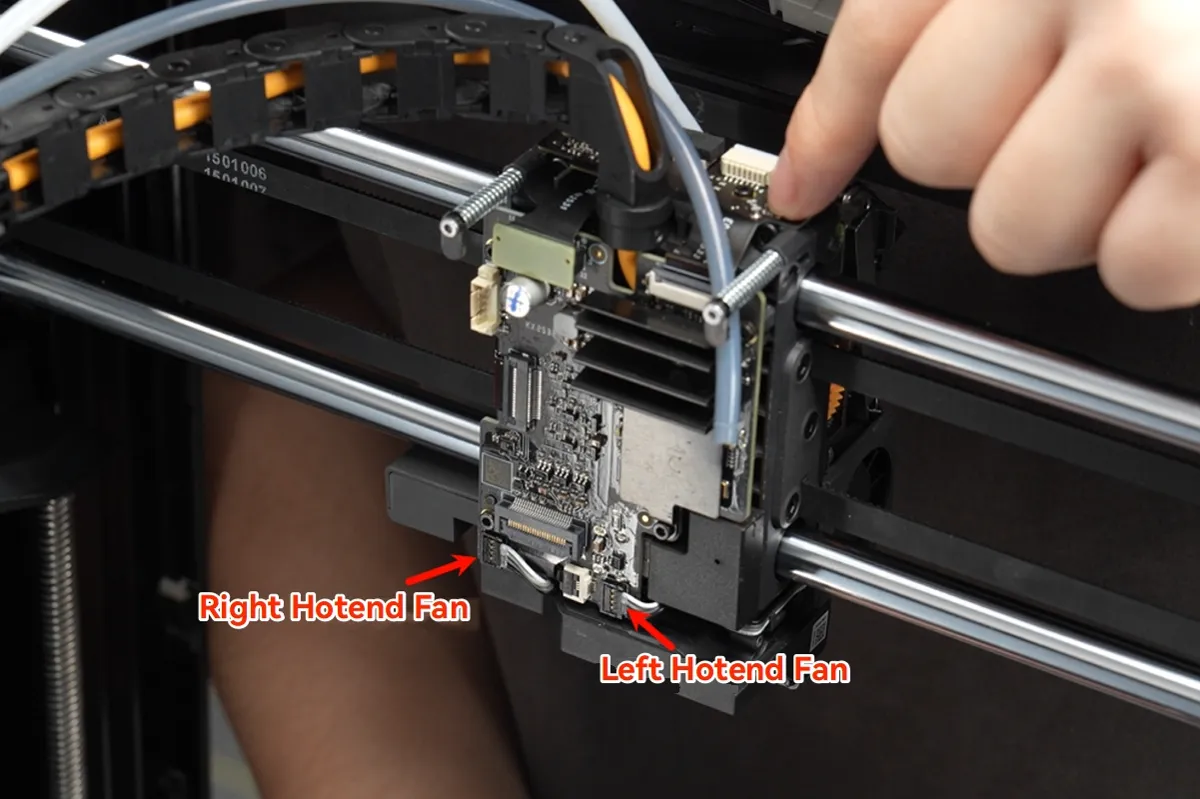

Trin 2: Tilslut stikket til køleblæseren til hotend igen

Se Udskiftningsguide til køleblæser til hotend på X2D. Fjern værktøjshovedets midterhus og værktøjshovedets bagdæksel, og frakobl derefter kablet til køleblæseren til hotend fra TH-boardet. Tilslut det igen, så det sidder fast, og sørg for korrekt orientering.

Tilslut strømmen igen og tænd printeren. Indstil hotend-temperaturen til 60 °C. Hold øje med, om blæseren starter (den aktiveres automatisk ved 50 °C), og kontrollér, om HMS-fejlen forsvinder.

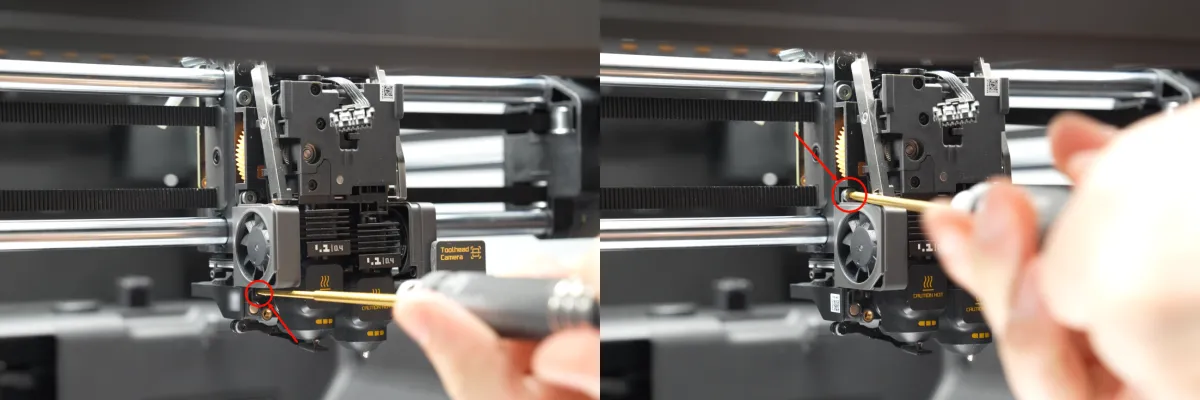

Trin 3: Udskift køleblæseren til hotend

Hvis problemet fortsætter, se Udskiftningsguide til køleblæser til hotend på X2D for at montere en ny køleblæser til hotend og teste igen.

Trin 4: Udskift TH-boardet

Hvis udskiftning af blæseren ikke løser problemet, kan TH-boardet være defekt. Se Udskiftningsguide til værktøjshoved-board på X2D for udskiftningsinstruktioner.

Funktionskontrol

Tænd printeren og indstil den venstre hotend-temperatur til 60 °C. Når temperaturen når 50 °C, bør blæseren aktiveres normalt. Hvis HMS-fejlen om unormal køleblæser til hotend forsvinder, er fejlfindingen fuldført.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
