HMS_0300-2B00-0002-0001 Kalibrering af luftspjældet mislykkedes. Kontrollér, om et fremmedlegeme blokerer spjældet.

Beskrivelse af problemet

Det adaptive luftflowsystem består af automatiske spjæld og luftkanaler, der justerer sig til bestemte luftflowtilstande efter printerens behov. Hvis spjældene ikke kan bevæge sig til eller fastholde deres korrekte position, kan systemet ikke skifte til den korrekte luftflowtilstand. Hvis et spjæld sætter sig fast, eller kalibreringen mislykkes, skal du følge fejlfindingstrinene nedenfor.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid printeren, og afbryd strømmen, før du udfører vedligeholdelsesarbejde. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller de omkringliggende omgivelser.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerede handsker af sikkerhedshensyn og passe særligt på ikke at klemme, beskadige eller lægge tryk på nogen blotlagte ledninger, stik eller kredsløbskort. Desuden kan nozzle blive ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer i forbindelse med ovenstående eller trinene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Fejlfindingstrin

Fremgangsmåde til fejlisolering

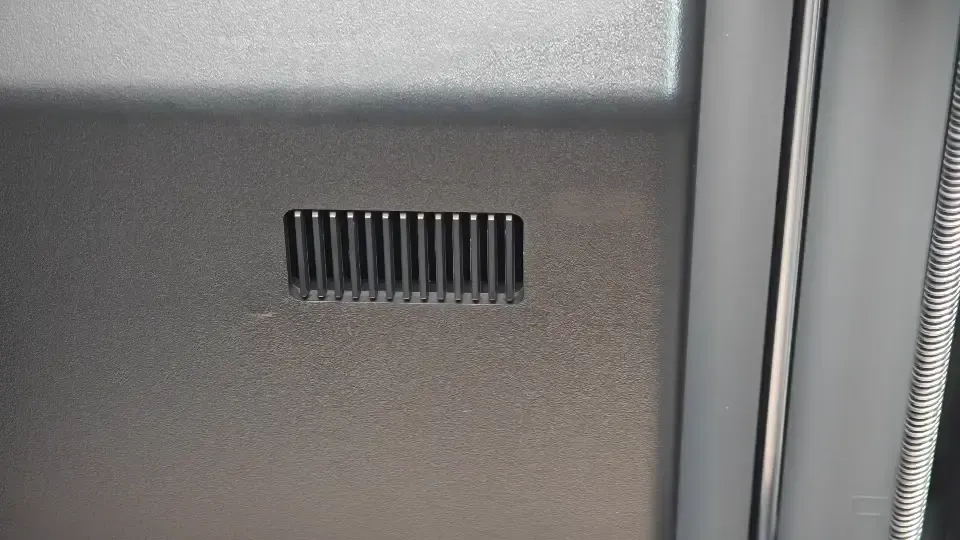

1. Når spjældet er i køletilstand (det gule spjæld er synligt), skal du tænde den højre ventilator. Under normale forhold skal luften blæses ud fra øverste højre side (luftudgang til ekstern cirkulation).
2. Når spjældet er i kammertemperatur-tilstand (det gule spjæld er skjult), skal du tænde den højre ventilator. Under normale forhold skal luften blæses ud fra midten af højre side (luftudgang til intern cirkulation).

• Hvis den faktiske retning på luftudgangen afviger fra beskrivelsen ovenfor, kan spjældet sidde fast på grund af et problem med en transmissionskomponent eller tilstedeværelsen af fremmedlegemer.
• Hvis retningen på luftudgangen svarer til beskrivelsen ovenfor, kan Hall-sensoren eller magneten være defekt. Kontrollér, om tandhjulets magnet er ude af position.

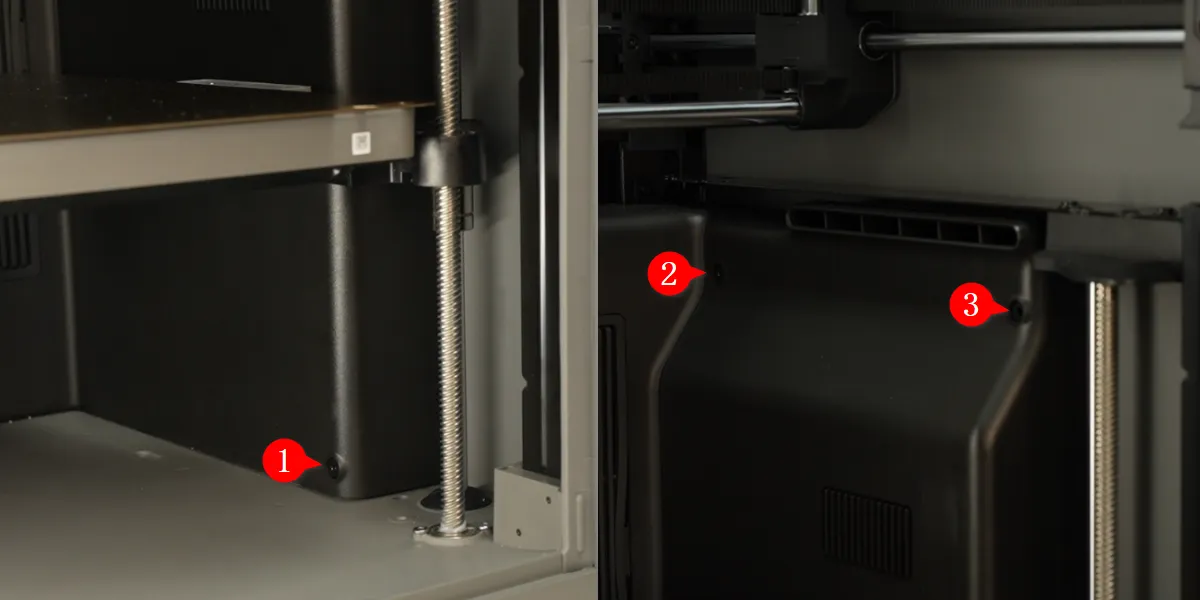

Trin 1: Fjern skruerne, der fastgør den adaptive luftflow-omskifterenhed

Fjern de tre skruer vist nedenfor.

Løft op og derefter udad for at åbne den adaptive luftflow-omskifterenhed.

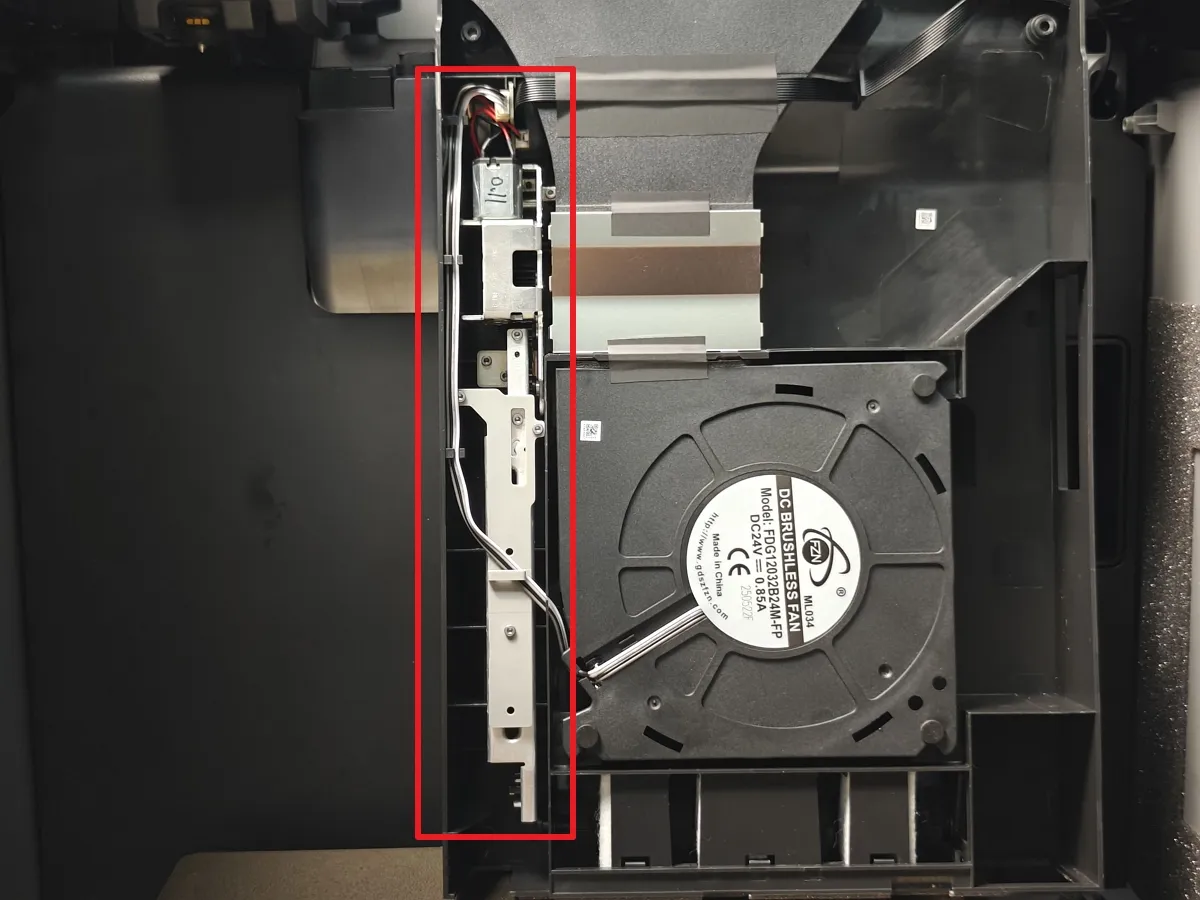

Trin 2: Kontrollér for snavs i transmissionskomponenterne og motorerne

Kontrollér transmissionskomponenterne og motorerne for snavs, skader eller deformation.

• Hvis du bemærker et løst kabel eller snavs, skal du tilslutte kablet godt igen eller fjerne blokeringen for at løse problemet.
• Hvis du finder skader som revner, deformation eller brændemærker, skal du se Udskiftning af den adaptive luftflow-omskifterenhed på P2S .

Trin 3: Kontrollér kredsløbskortet

Kontrollér kredsløbskortet for tegn på brændemærker, og efterse tandhjulene for løse magneter.

• Hvis kredsløbet bekræftes at være beskadiget, skal du se Udskiftning af den adaptive luftflow-omskifterenhed på P2S.
