HMS_0300-2900-0001-0001 Encodermønsteret kan ikke genkendes; mulige årsager er forvrængning af mønsteret, overeksponering af lys eller forkert placering af pladen.

Fejlbeskrivelse

HMS_0300_2900_0001_0001 Denne fejl hører til funktionen “Motion Accuracy Calibration”. Den bruger den absolutte positionering fra Vision Encoder til at kalibrere bevægelsesfejl i toolheadets mekaniske bevægelsessystem, herunder forvrængning og slør (backlash), og kan derved kompensere for og korrigere disse bevægelsesfejl under den faktiske printning. Under kalibreringen er det afgørende, at toolhead-kameraet kan genkende mønstrene på Vision Encoder. Hvis mønstrene på Vision Encoder ikke kan genkendes præcist, kan denne fejl opstå.
Se: Motion Accuracy Calibration

De vigtigste situationer, hvor denne HMS opstår, er:

• Vision Encoder er placeret forkert.
• Vision Encoder er kraftigt deformeret eller tilsmudset.
• Toolhead-kameraets linse er snavset.
• Eksterne lyskilder er for kraftige og giver overeksponering på billederne.

Fejlfinding

Nødvendigt værktøj og materialer

• Renseservietter / sprit

Kontrollér Vision Encoder

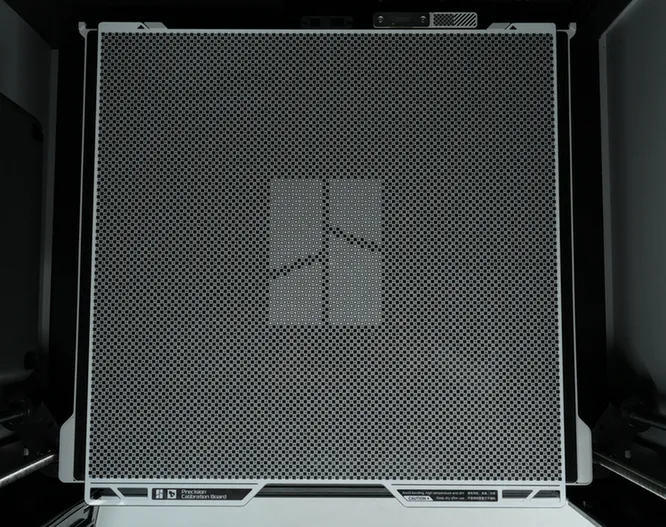

Kontrollér først, om Vision Encoder er placeret korrekt på varmebordet (som vist nedenfor), så pladen sidder korrekt og ikke er skæv.

Kontrollér derefter, om mønsteret i hvert lille felt på Vision Encoder er tydeligt. Hvis nogle mønstre er snavsede, kan du rense overfladen af mønsterlaget på Vision Encoder med sprit. Hvis encoderpladen er tydeligt kraftigt beskadiget eller skæv, skal du hurtigst muligt udskifte den med en ny Vision Encoder.

Printerens kammerlys slukker automatisk under kalibreringen. Hvis du manuelt tænder kammerlyset under processen, eller hvis der er monteret ekstra belysning inde i printerkabinettet, kan kalibreringen også mislykkes, fordi den for kraftige lysstyrke giver overeksponering på toolhead-kameraets billeder.

Kontrollér toolhead-kameraet på H2-printeren

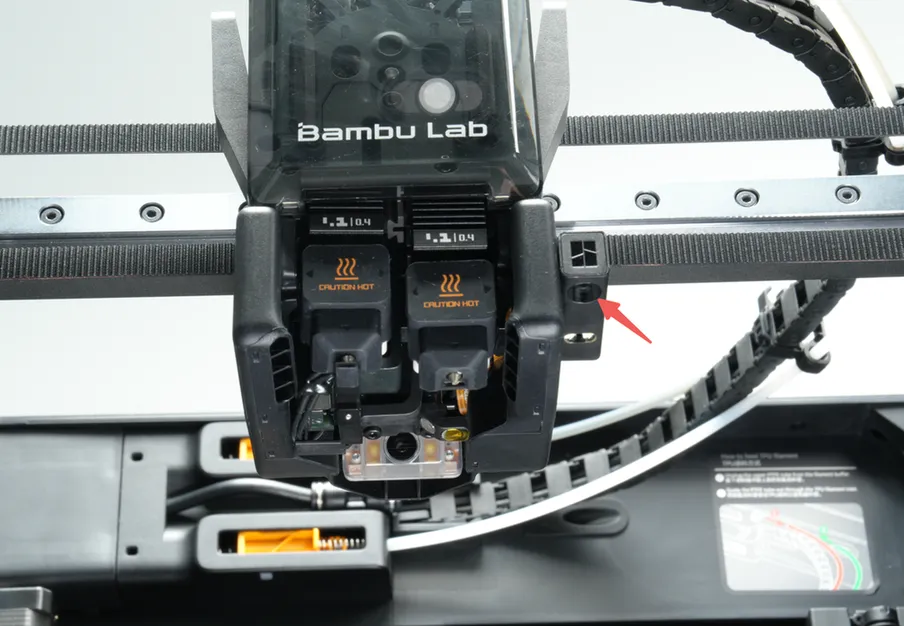

Kontrollér, om toolhead-kameraets linse har pletter eller er blokeret. Hvis det er tilfældet, skal du forsigtigt tørre den af med en renseserviet og fjerne eventuelle fremmedlegemer foran linsen.

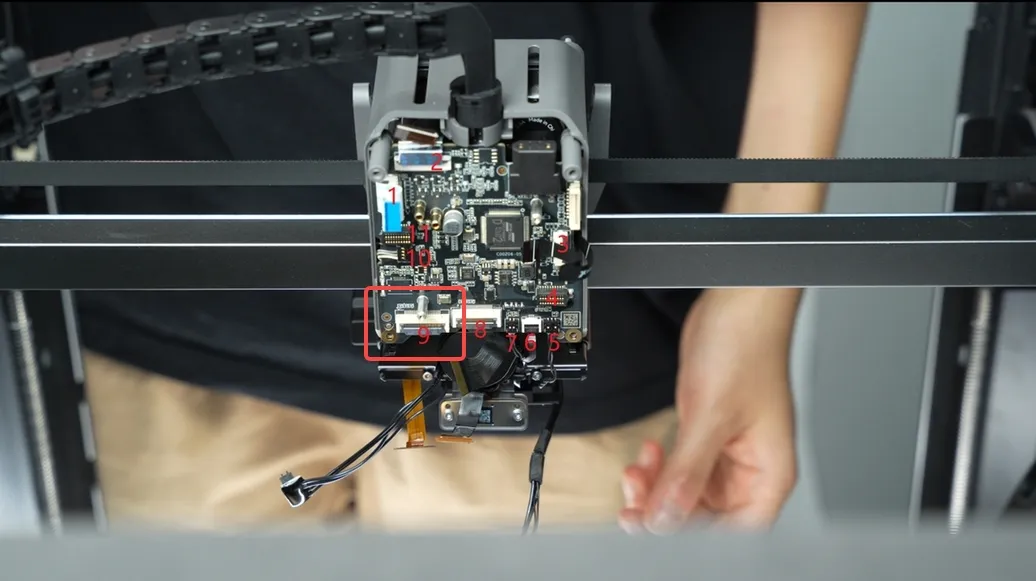

Hvis fejlen fortsat opstår flere gange, skal du kontrollere, om toolhead-kameraets forbindelse er løs. Se Udskift H2D toolhead-kamera for at tilslutte toolhead-kameraets stik (Interface 9) på TH board igen.

.

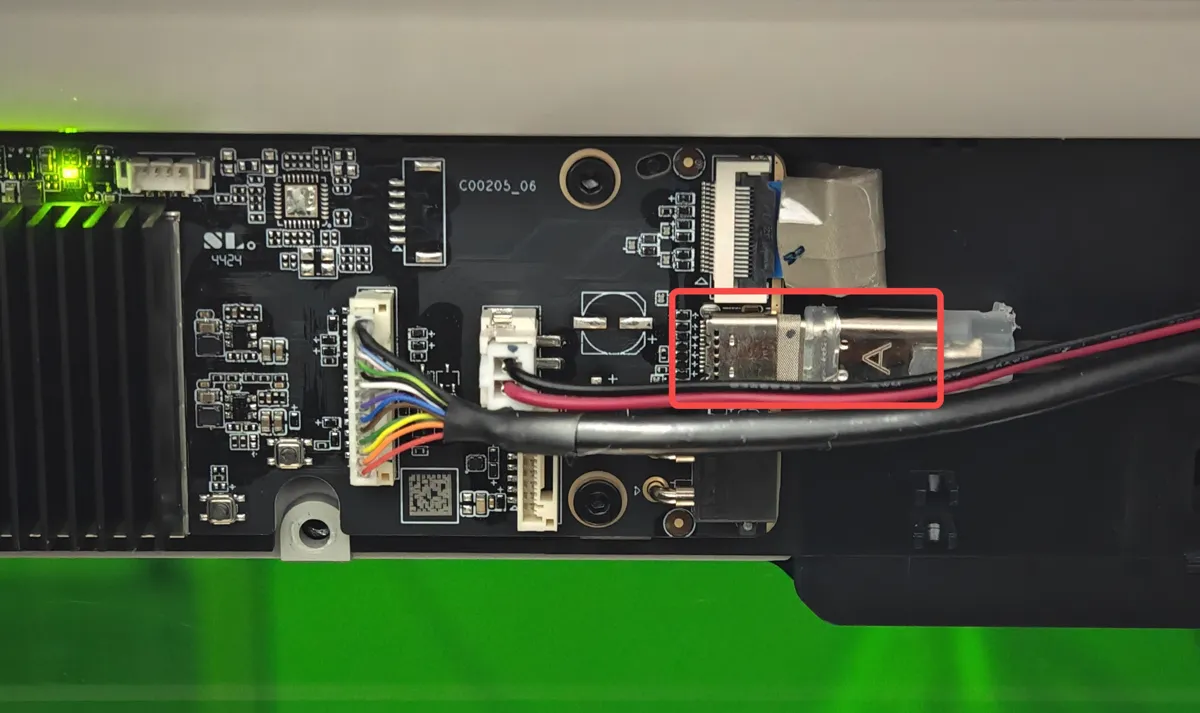

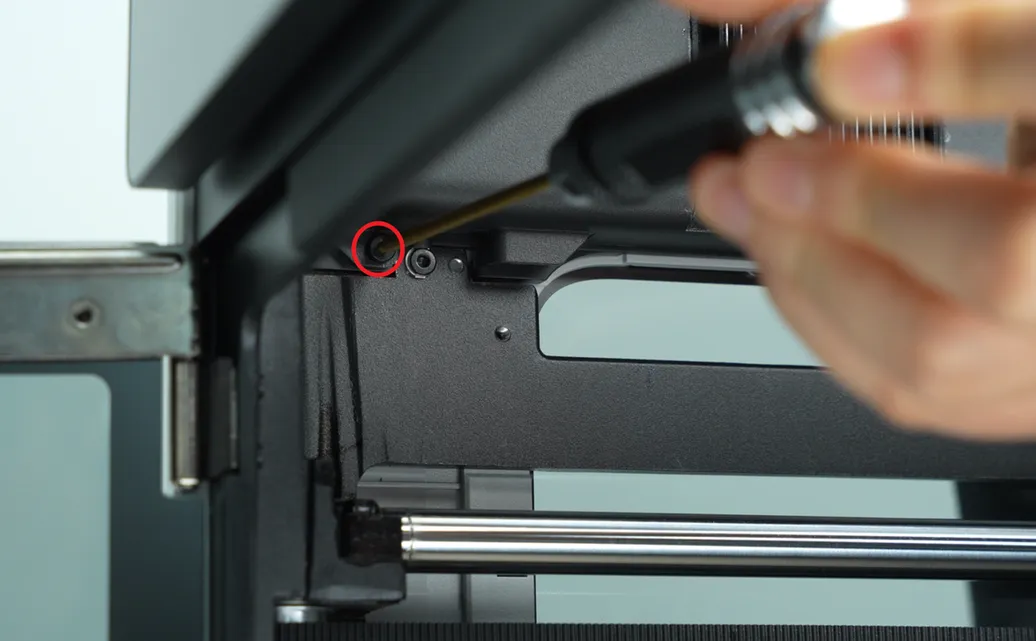

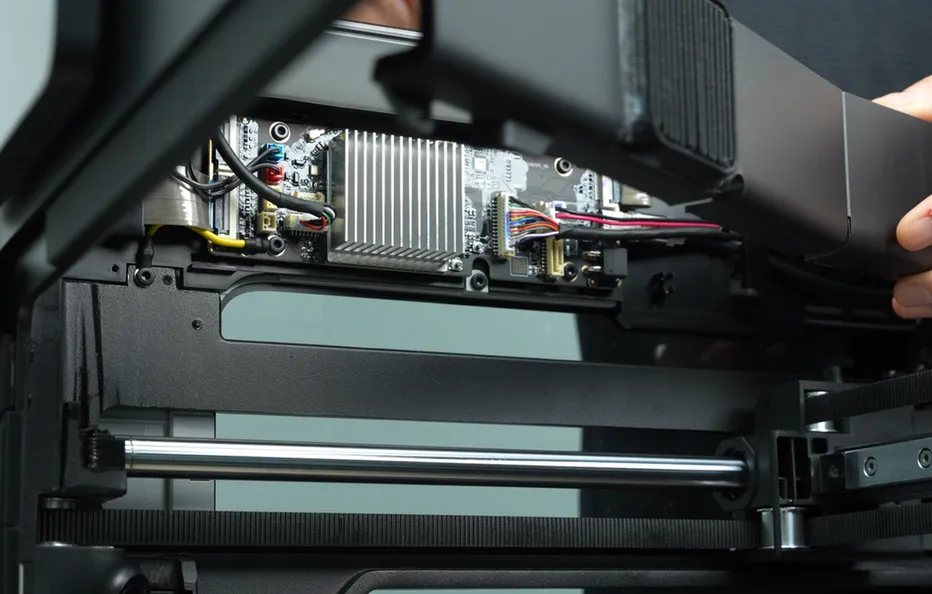

Brug en H2.0 unbrakonøgle til at skrue 1 fastgørelsesskrue (BT2.6x8) af, fjern derefter dækslet over AP board fra siden nær frontdøren, og tilslut USB-C-stikket på AP board igen.

Kontrollér toolhead-kameraet på X2-printeren

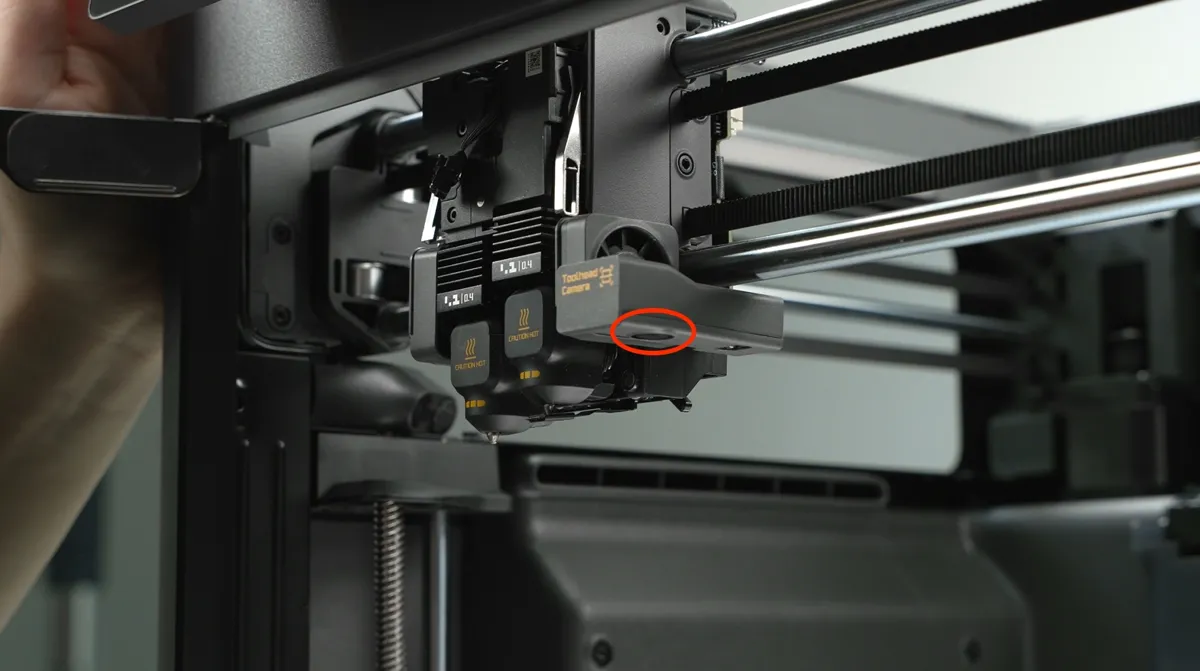

Kontrollér, om toolhead-kameraets linse har pletter eller er blokeret. Hvis det er tilfældet, skal du forsigtigt tørre den af med en renseserviet og fjerne eventuelle fremmedlegemer foran linsen.

Hvis fejlen fortsat opstår flere gange, skal du kontrollere, om toolhead-kameraets forbindelse er løs.

Kontrollér USB-C-stikket på AP board

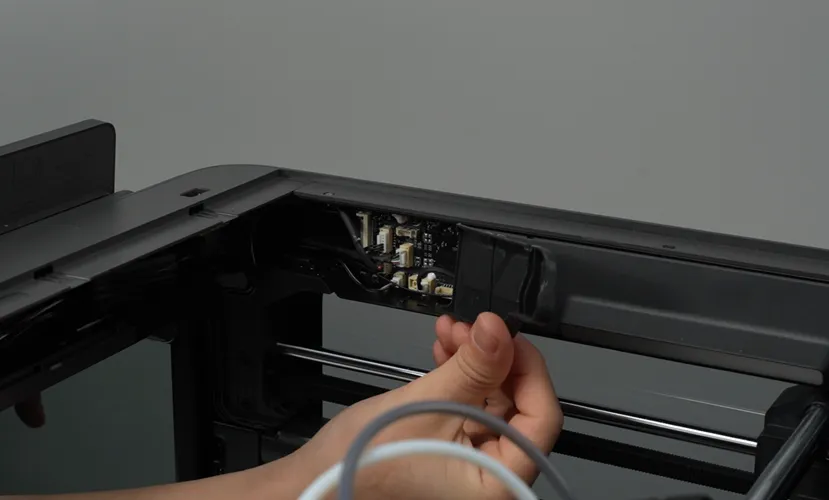

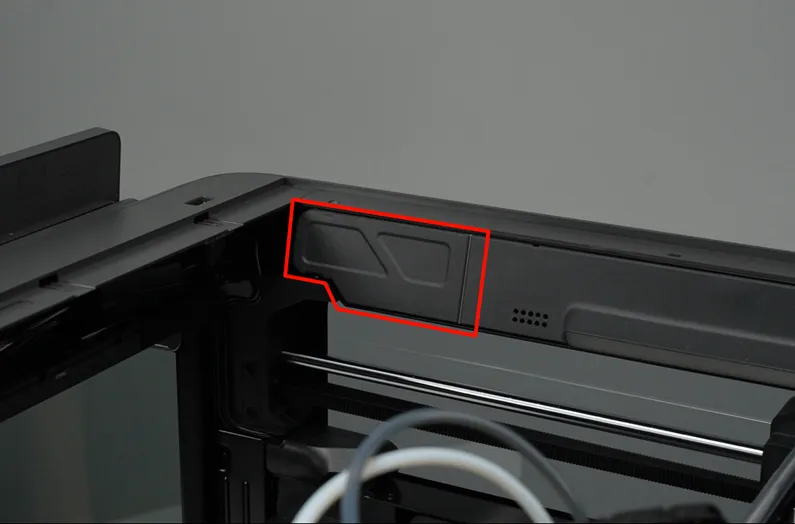

Løft vedligeholdelsesenden af dækslet over AP board.

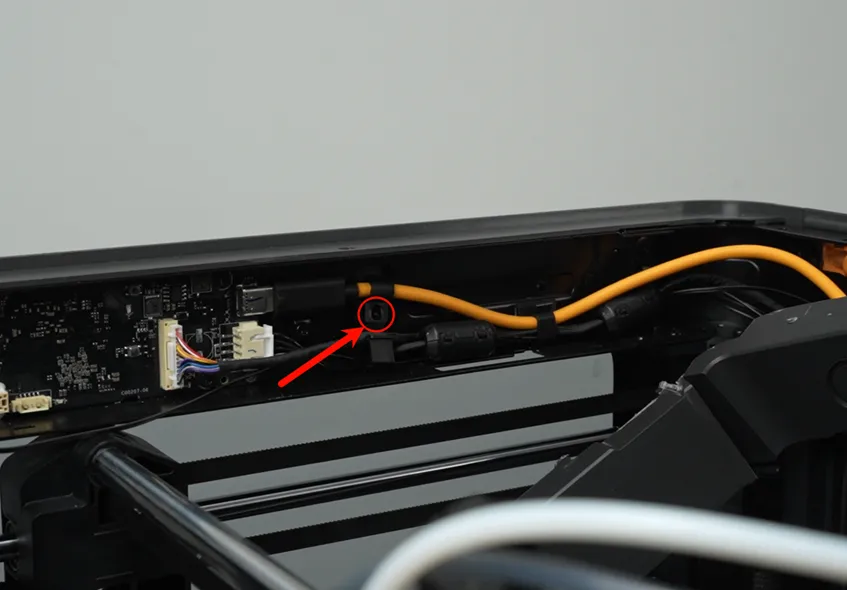

Fjern skruen til clipsen, der holder USB-C-datakablet, og tilslut USB-C-datakablet igen.

Kontrollér toolhead-kameraets stik på TH board

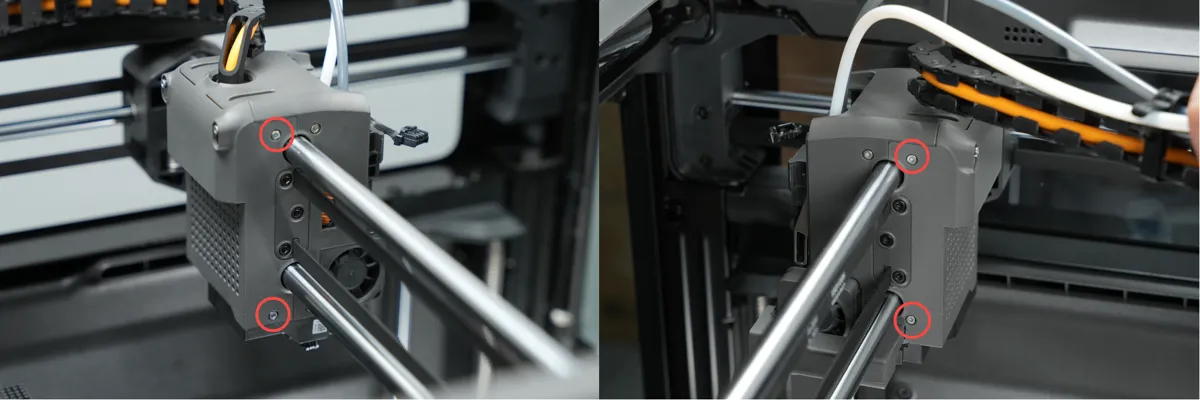

Brug en H1.5 unbrakonøgle til at fjerne 4 skruer og tage toolheadets bagdæksel af.

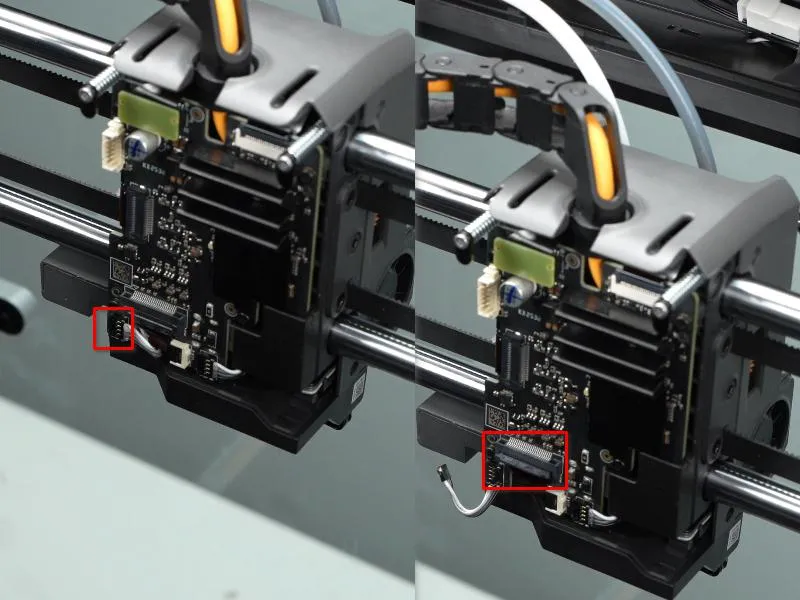

Kobl kablet til højre hotends køleblæser fra, og åbn låsen på toolhead-kameraets FPC-kabel.

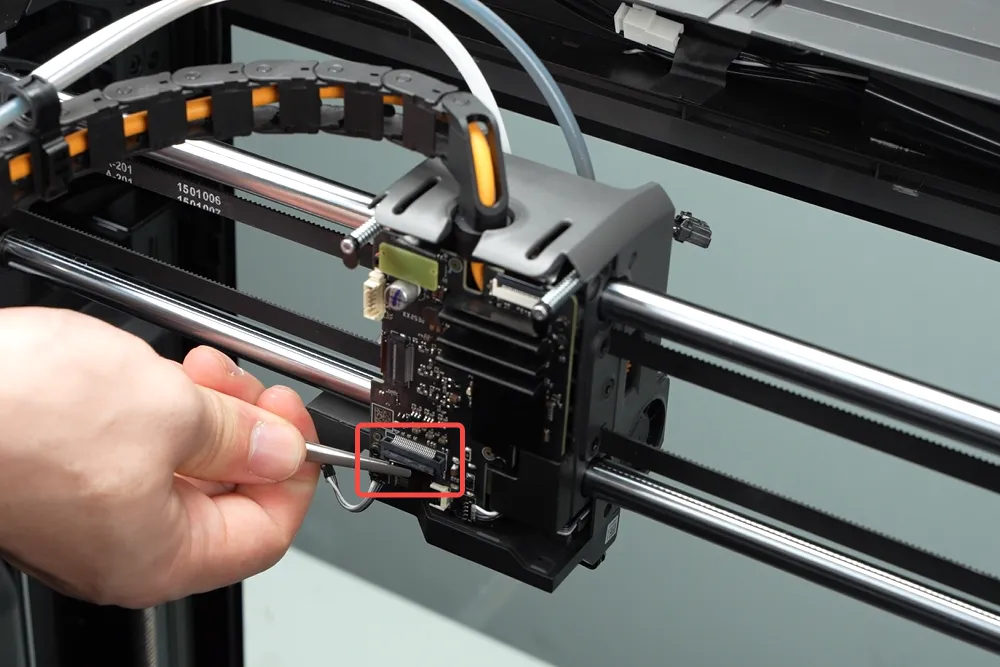

Brug en pincet til at trække FPC-kablet ud og montere det igen.
