AMS HT - introduktion til dele og tilslutningsguide

Introduktion til hvert modul

Denne guide introducerer hvert modul i AMS HT og forklarer dets dele, tilslutninger og funktioner. Den dækker også montering, opsætning og metoder til at tilslutte flere enheder, så du kan konfigurere din AMS HT korrekt for optimal ydeevne.

Udseende og 3D-måldiagram

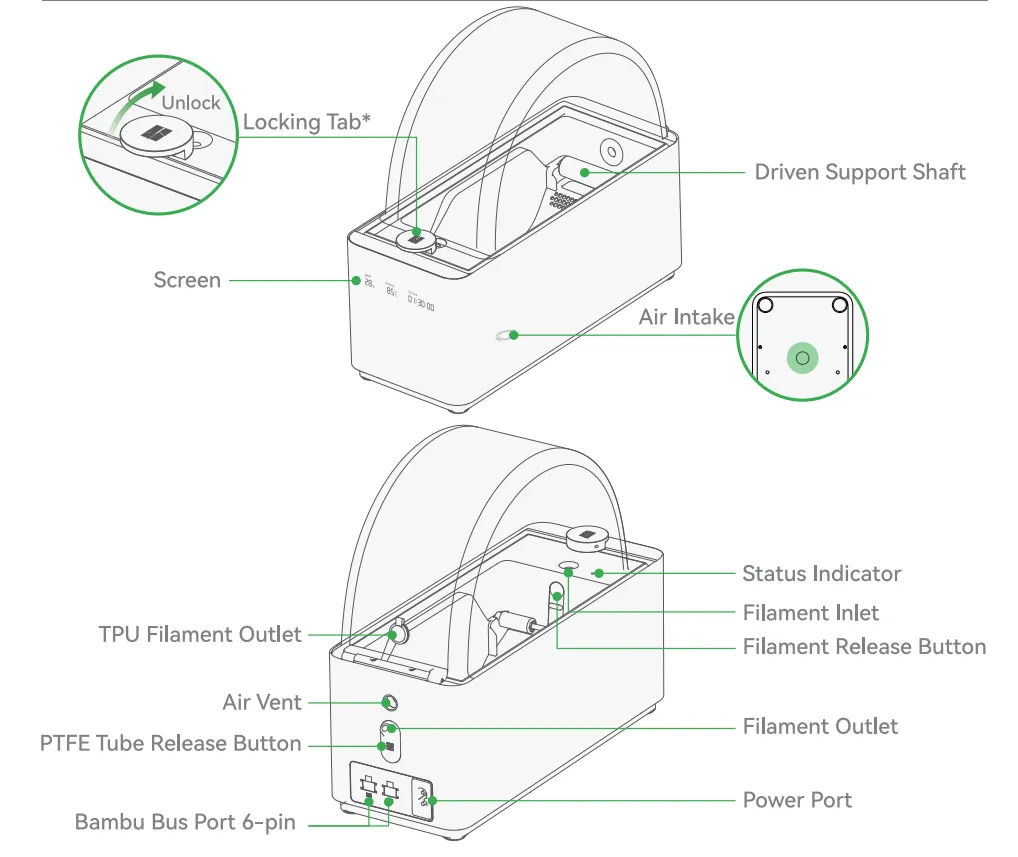

AMS HT's udseende	Komponentskema

AMS HT-display

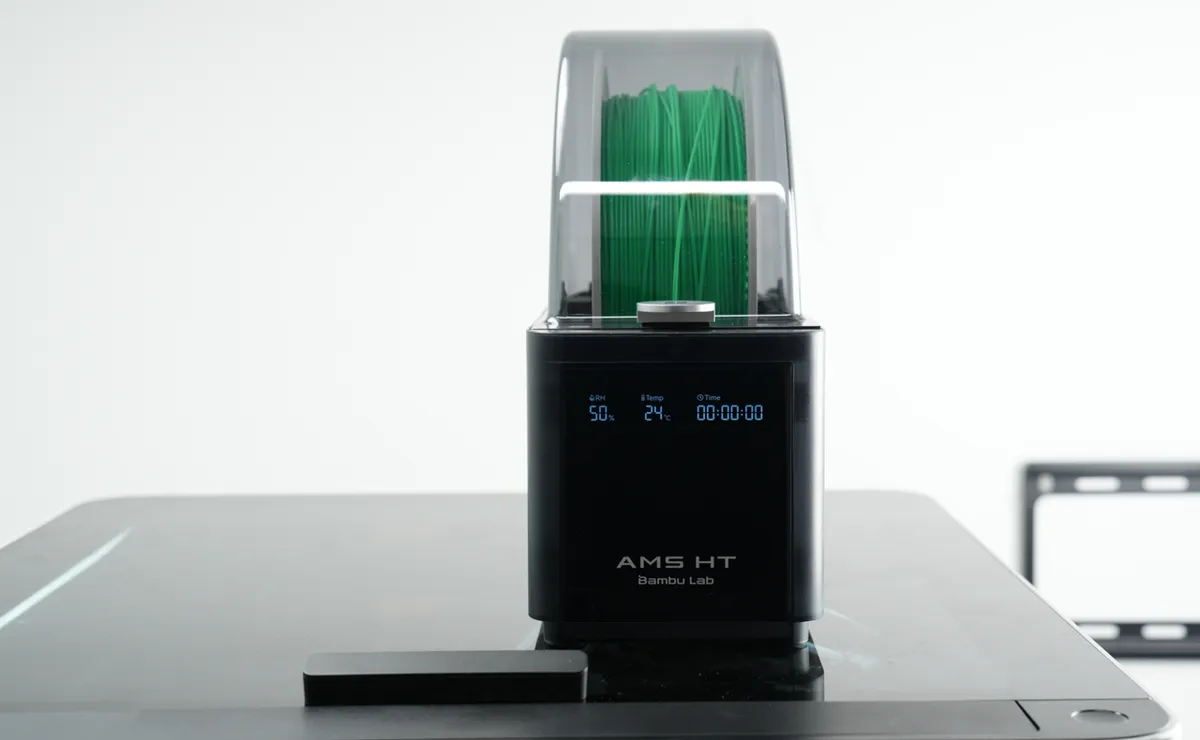

Forsiden af AMS HT har et display, der fra venstre mod højre viser luftfugtighed, temperatur og resterende tørretid i realtid, som vist på billedet nedenfor.

Sensor for åbent låg

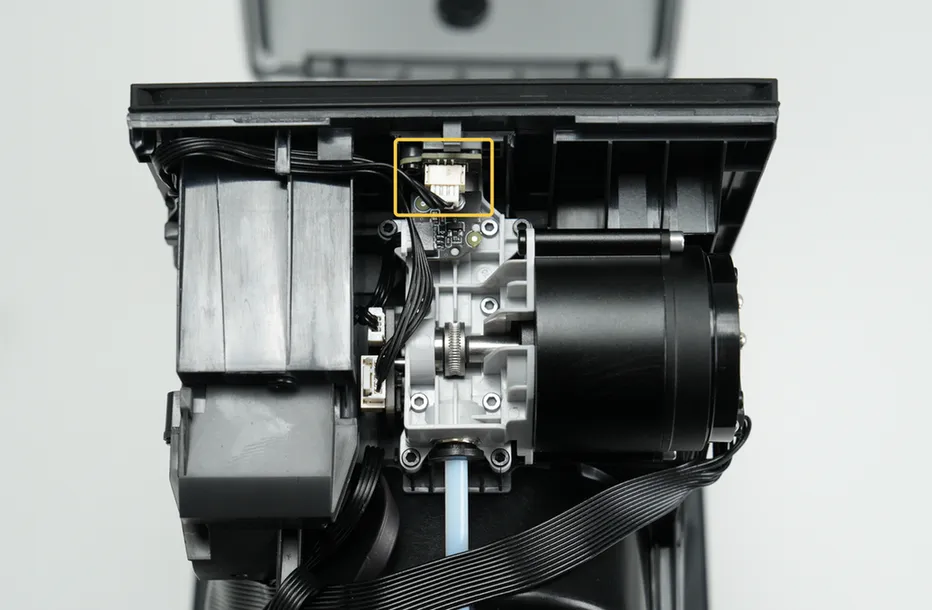

AMS HT er udstyret med en sensor for åbent låg bestående af en magnet og en Hall-sensor. Åbnes låget under tørreprocessen, giver printeren en påmindelse. Magneten sidder på låghåndtaget, mens Hall-sensoren sidder på den midterste ramme.

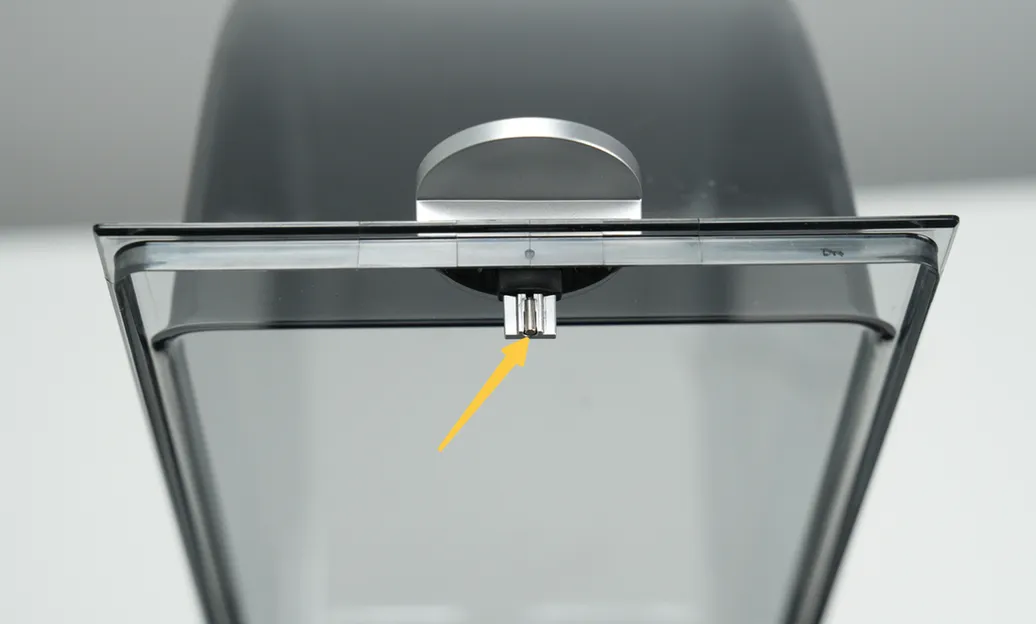

Magnet

Hall-sensor

Filamentindløb og indikatorlys

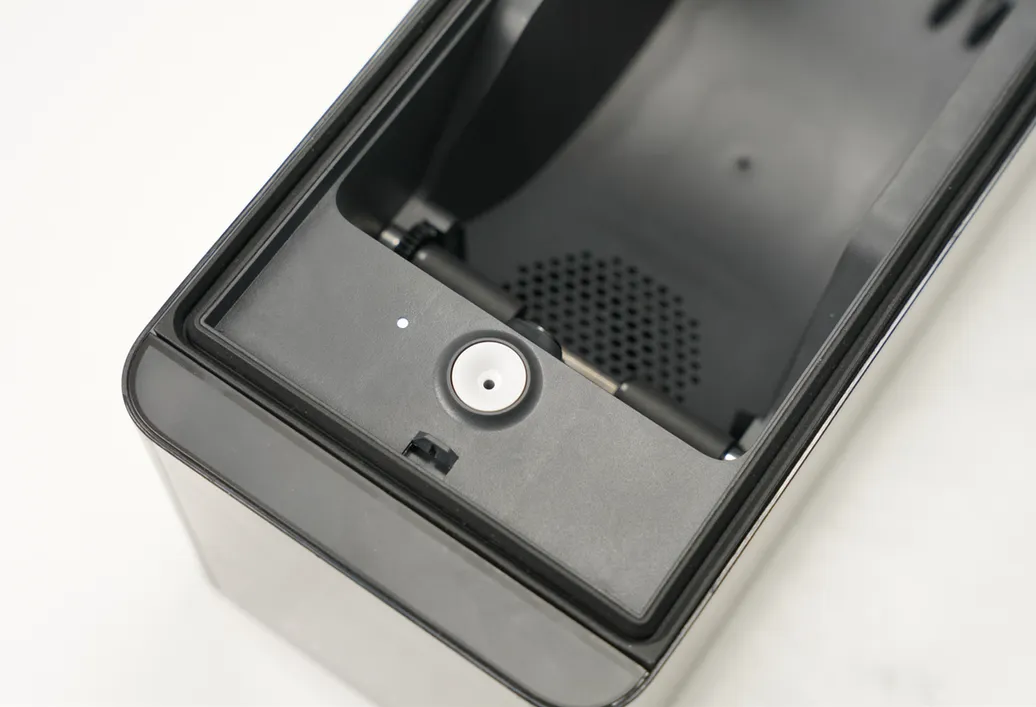

AMS HT's filamentindløb er vist på billedet nedenfor. Når et filament sættes i, trækker indløbet det automatisk ind. Ved tilbagetrækning af filamentet drejer den aktive aksel spolen for at vikle det tilbage. Indløbet er forsynet med en keramisk forstærket slidbestandig bøsning, der effektivt forhindrer slid ved langvarig brug.

Ved siden af indløbet er et indikatorlys, hvor forskellige lysmønstre svarer til AMS HT's forskellige driftstilstande.

Filamentudløserknap

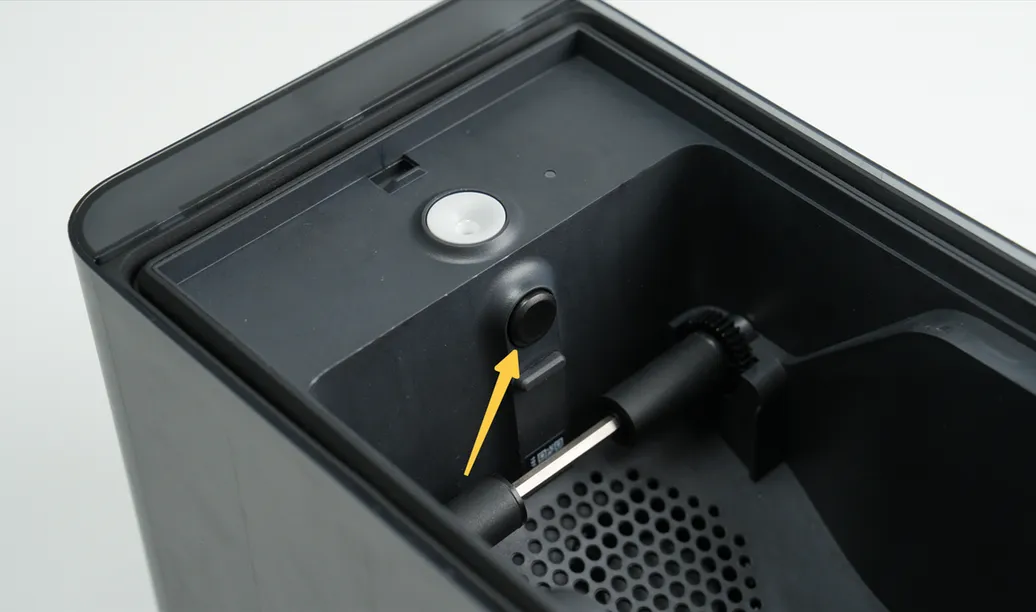

Bag filamentindløbet er en filamentudløserknap. Når filamentet er inde i AMS-enheden og skal fjernes manuelt, frigør et tryk på denne knap tandhjulets tryk, så filamentet let kan trækkes ud.

Intern hub

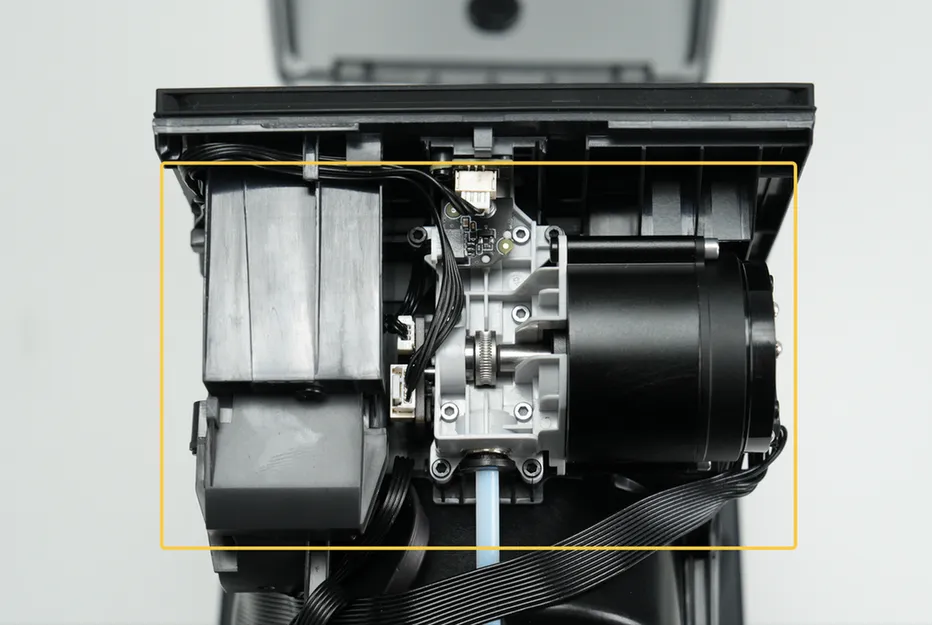

Den interne hub-enhed sidder i toppen af AMS HT og består af en feeder-enhed, en intern hjælpemotor og en filamenttilbagetræknings-enhed.

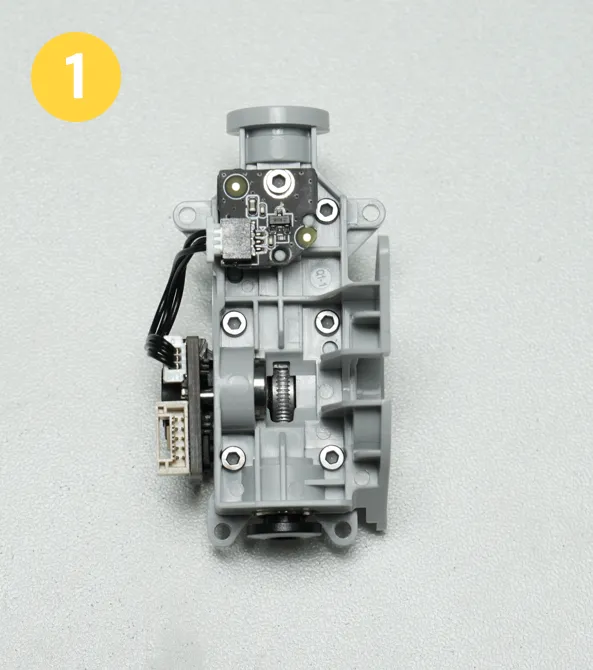

1. Feeder-enhed:
   Indeholder en filamentregistreringssensor og et odometerhjul. Hall-sensoren registrerer, om filamentet er sat i, og odometerhjulet beregner fremføringslængden.

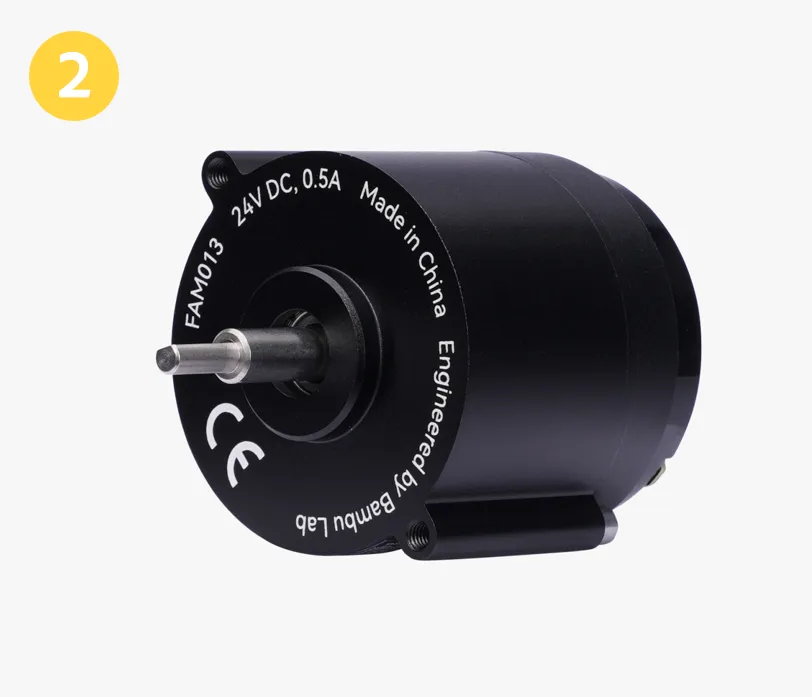

2. Intern hjælpemotor:
   Driver fremføring og udtagning af filamentet. Denne motor giver momentet til at flytte filament ind eller ud glat.

3. Filamenttilbagetræknings-enhed:

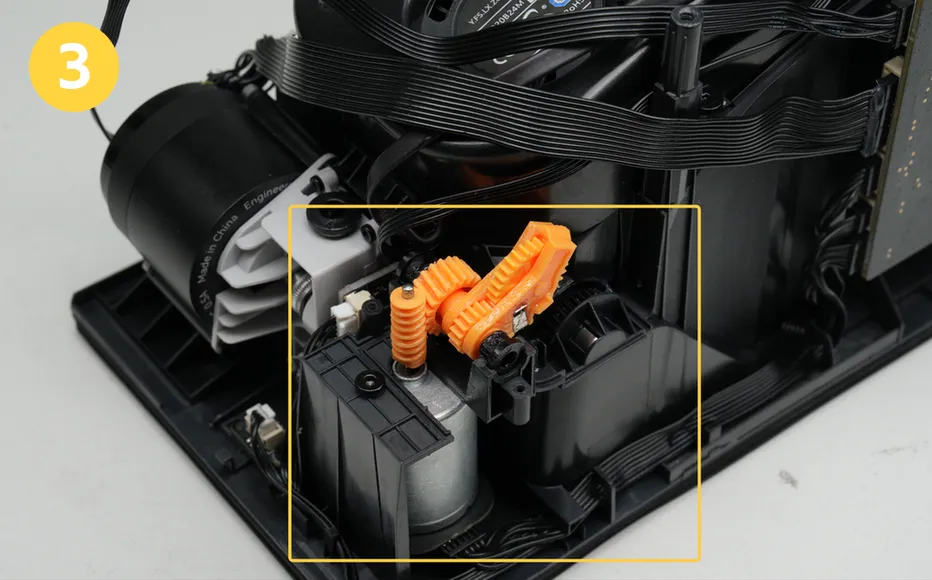

   Indeholder en motor og et vippearm-tandhjul. Den driver den aktive aksel til at dreje under udtagning og vikler filamentet tilbage på spolen.

Serienummer

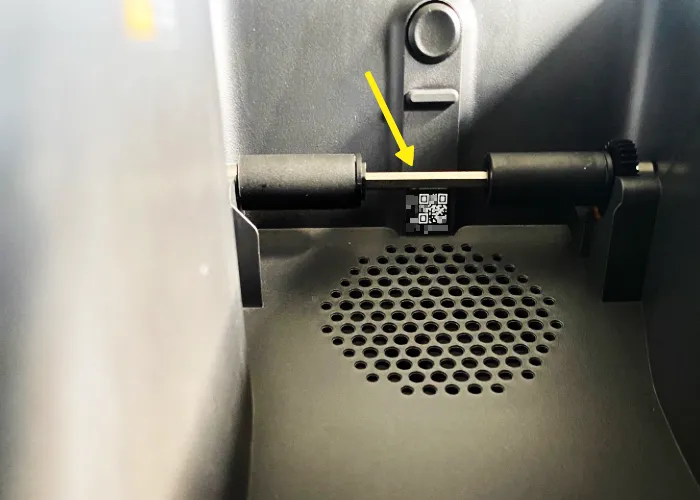

AMS HT's serienummer-mærkat sidder på forsiden af enheden, direkte under filamentrullestangen indeni.

• Serienummeret indeholder både et alfanumerisk serienummer og en QR-kode.
• Brug dette serienummer ved garanti- og supporthenvendelser.

TPU-udgang

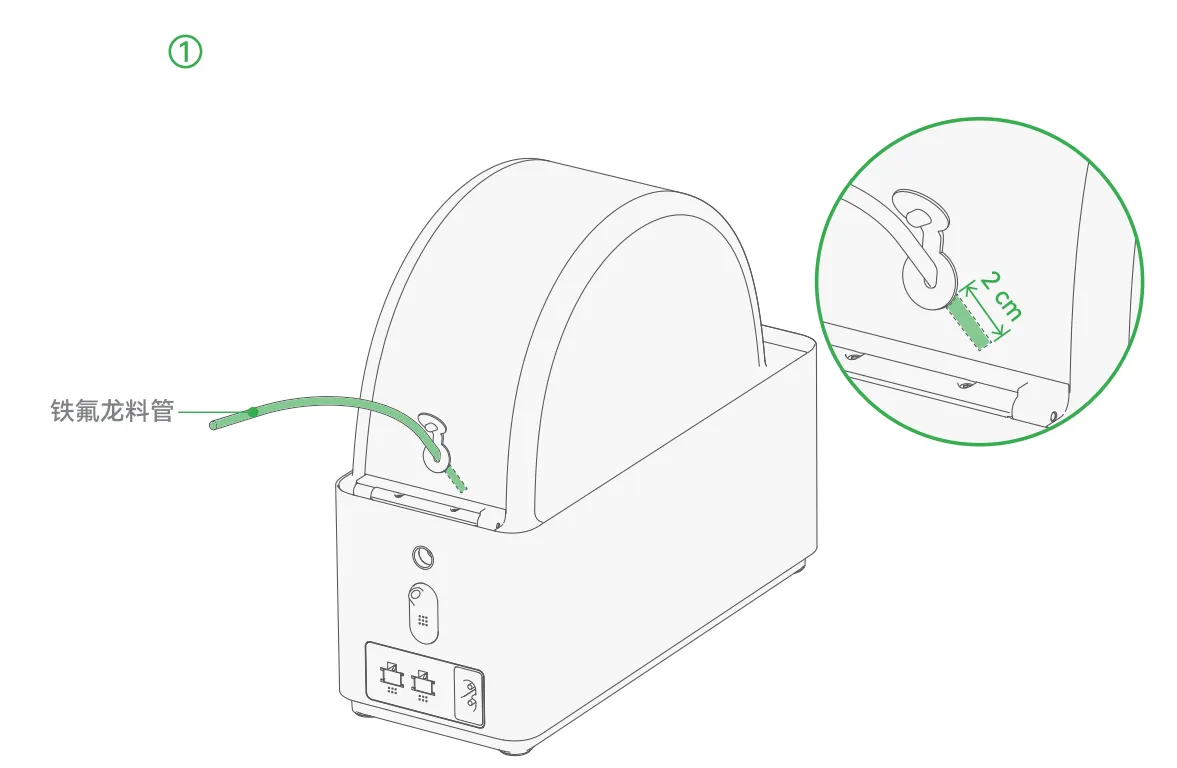

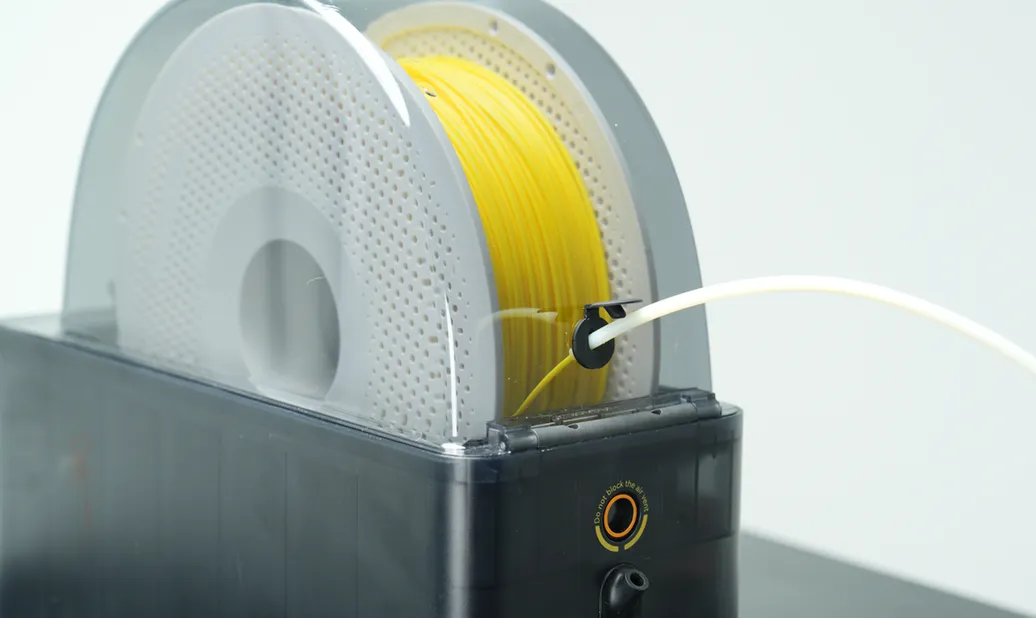

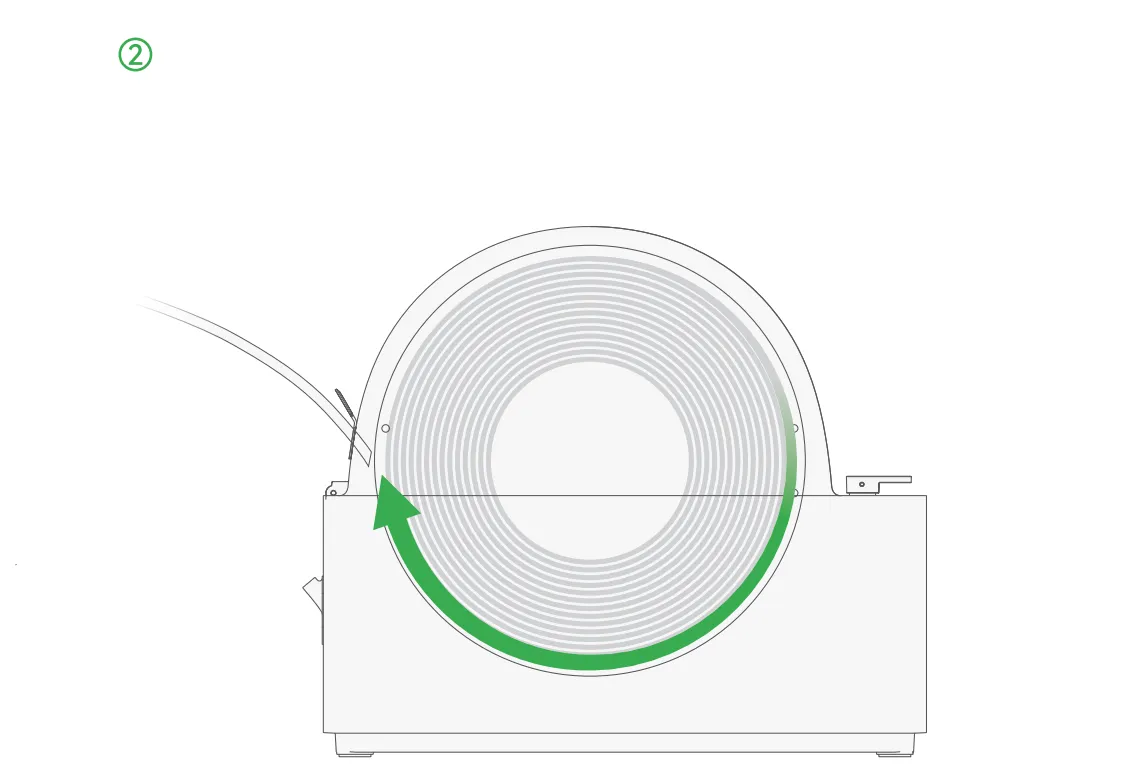

AMS HT har en dedikeret TPU-udgang bag på låget. På grund af TPU-filamentets bløde natur mislykkes automatisk fremføring gennem AMS ofte. Ved brug af TPU skal du placere det i AMS HT, sikre at spolen drejer i den rigtige retning og sætte PTFE-slangen ind i TPU-udgangen. Skub manuelt filamentet gennem PTFE-slangen ind i extruderen, indtil tandhjulene griber det helt.
Bemærk: Ved brug af TPU kan AMS HT ikke bruge de automatiske fremførings- og udtagningsfunktioner, men kan stadig fungere som tørreboks for at forhindre fugtoptagelse.

Udgang og udløserknap

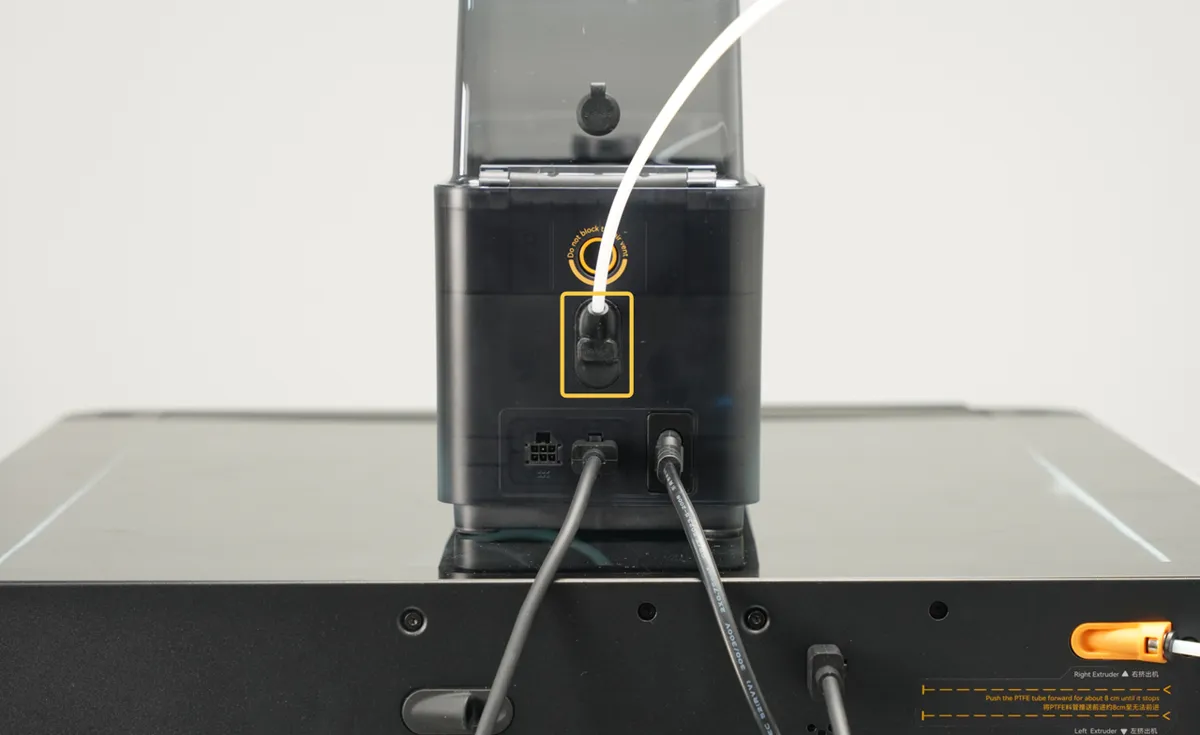

Bagsiden af AMS HT har en udgang til tilslutning af PTFE-slanger med en firkantet udløserknap nedenunder. Et tryk på knappen frigør slangen, så den let kan fjernes.

Hall-sensor ved udgang

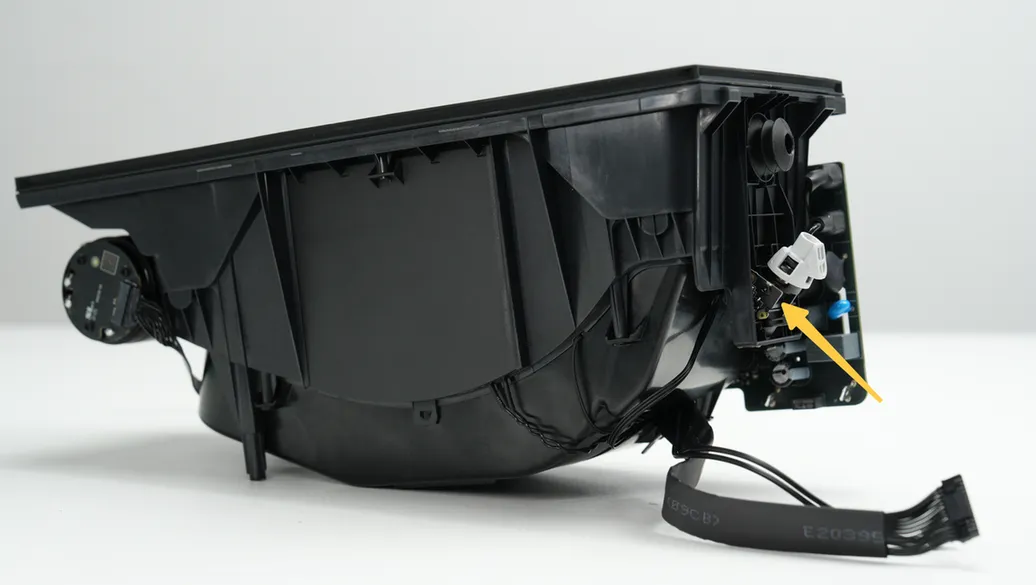

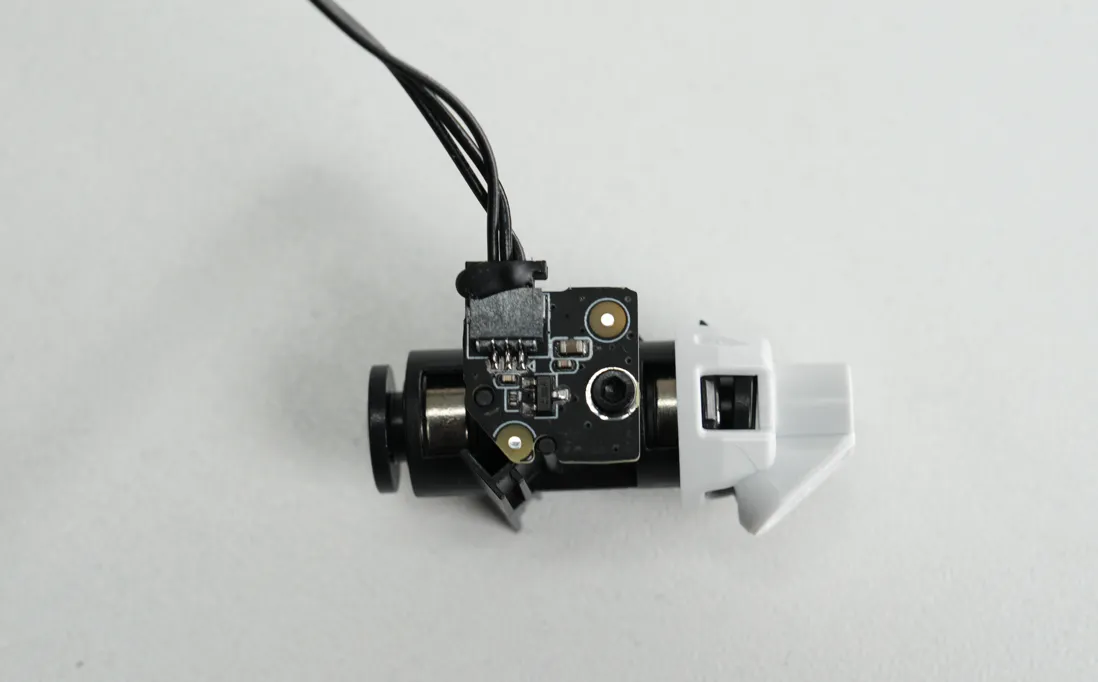

Nær udgangen bag på AMS HT er en Hall-sensor ved udgangen. Denne komponent registrerer, om filamentet er ført korrekt ud af AMS-enheden. Ved filamentbrud eller blokering hjælper Hall-sensoren ved udgangen med at lokalisere filamentet til hurtig fejlsøgning.

Buffer

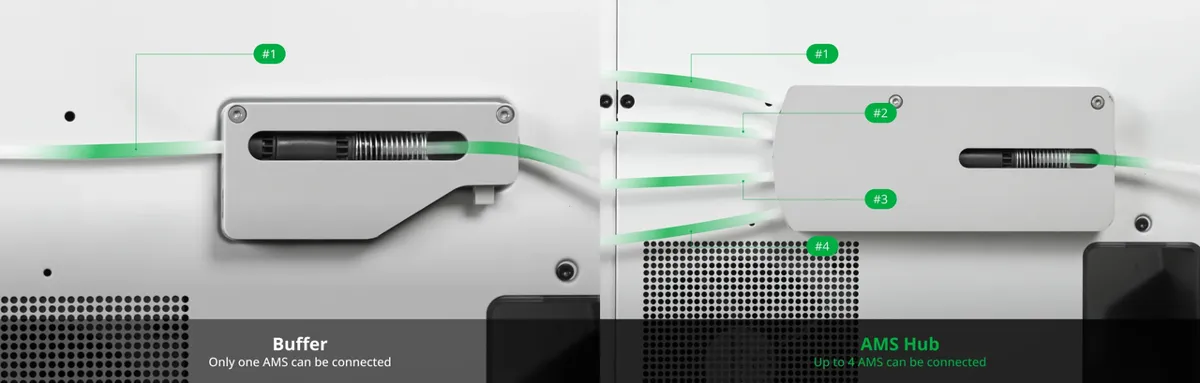

AMS HT og printeren skal forbindes via en buffer, der består af en glider, en fjeder og en Hall-sensor.

Når AMS-enheden skubber filamentet ind i extruderen, bevæger glideren sig fremad på grund af trykket fra filamentet. Hall-sensoren registrerer gliderens position, og bufferen sender signalet tilbage til AMS-enheden og printeren. Ved at styre AMS-enhedens fremføringshastighed kan filamentets spænding holdes inden for et kontrolleret område, så extruderen kan arbejde glat og præcist.

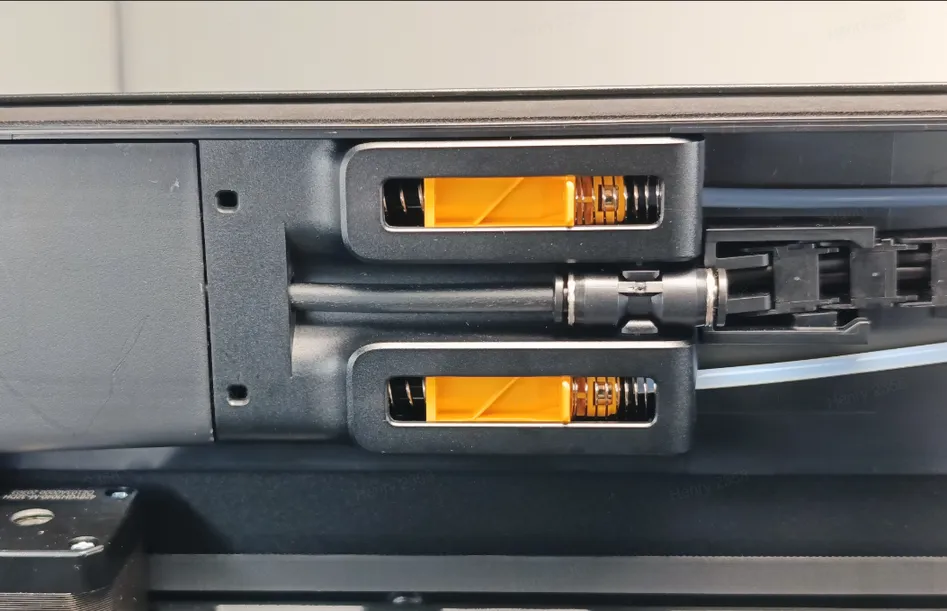

H2-serie-printerne leveres med en indbygget fremføringsbuffer, der også indeholder en filamentsensor indeni. Denne sensor kan registrere, om filamentet passerer gennem bufferen, eller om filamentet er knækket inde i bufferen. Ved print med en ekstern spole har bufferen desuden en funktion til registrering af sammenfiltring, der kan registrere, om den eksterne spole har filtret filament.

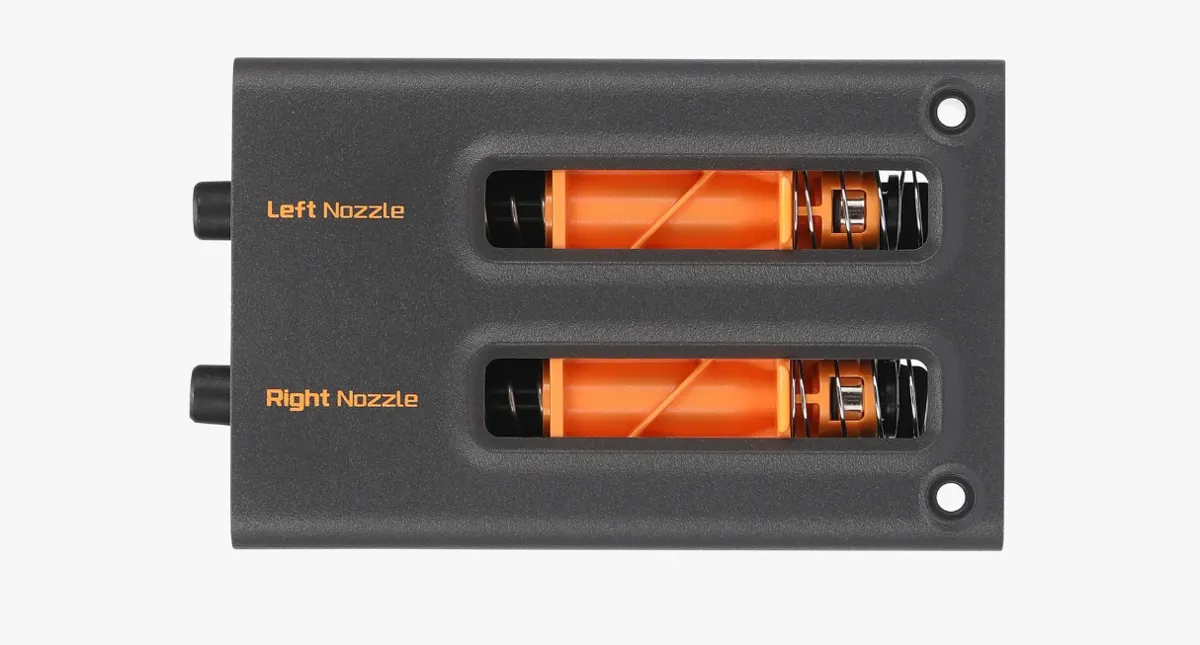

Til X2D-3D-printeren leveres både X2D og X2D Combo med en filamentbuffer.

Tilslutter du mere end to AMS-enheder til X2D, skal du købe 4-i-1 PTFE-adapteren.

Bemærk:

• Ved tilslutning af en AMS-enhed skal du altid bruge det medfølgende 6-benede kabel af ny version. Brug af et 6-benet kabel fra AMS (1. generation) kan give ustabil kommunikation mellem AMS og printer.
• Er X2D ikke tilsluttet en ekstern udsugningsventilator, kan begge bufferens to 6-benede porte bruges til AMS-enheder.

For at tilslutte AMS HT til X1- eller P1-serie-printere kræves en ekstra buffer (til én enhed) eller en AMS Hub (til flere enheder).

Vigtigt:
Combo-printere (der sælges med en AMS) inkluderer som standard én buffer.
Blev printeren købt uden en AMS, kræves en ekstra buffer for at tilslutte AMS HT.

Skal du tilslutte AMS HT til en A1-serie-printer, skal du købe en A1-serie AMS Hub separat. Brug ikke en filamentbuffer eller anden AMS Hub, der ikke er designet til A1, til at tilslutte, da det kan give fejlfunktion eller skade på bufferen eller hubben, hvorved de ikke er dækket af garantien.

Fugtbeskyttelsessystem

Tørremodul

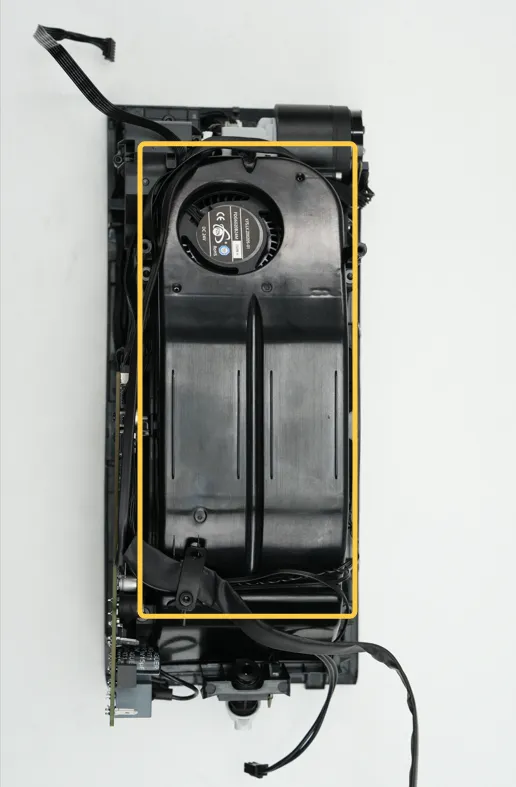

Tørremodulet i AMS HT består af et varmelegeme, en ventilator og en NTC-temperatursensor, med en maksimal tørretemperatur på 85°C.

Fugtsensor

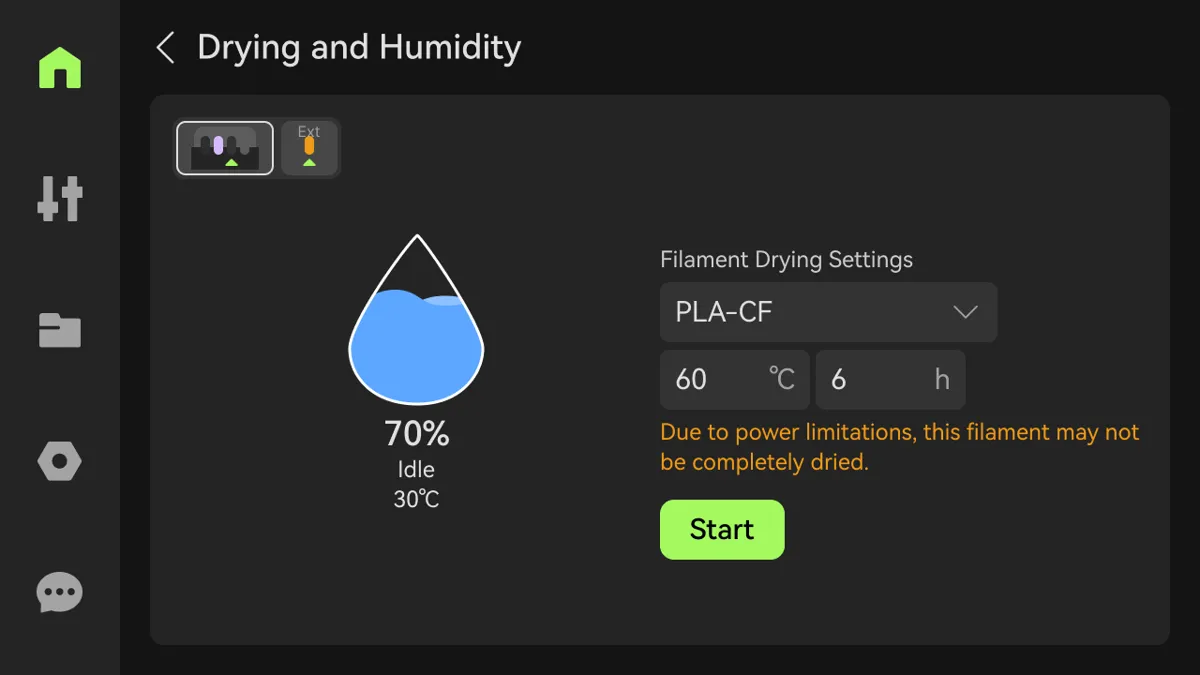

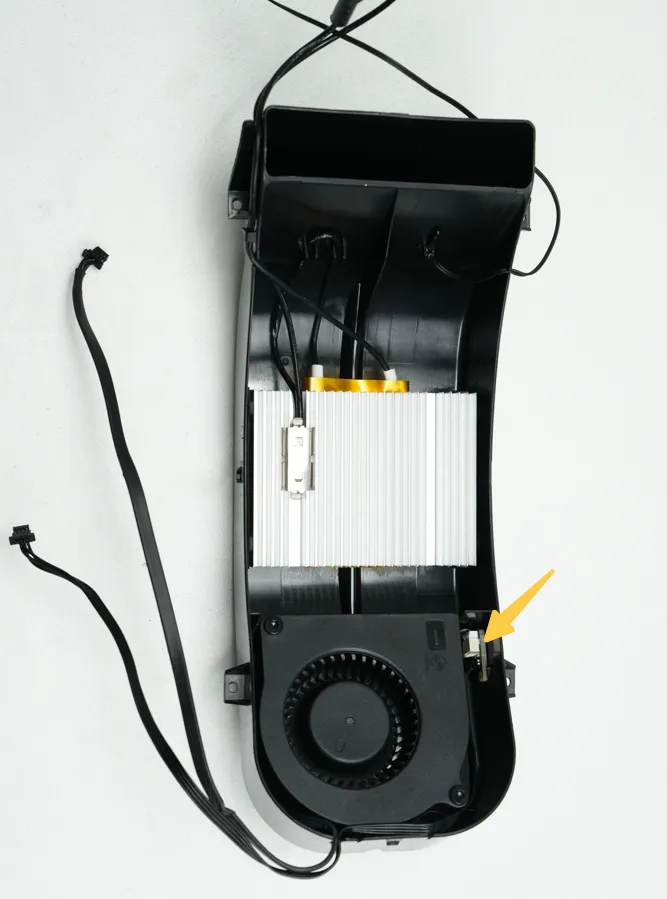

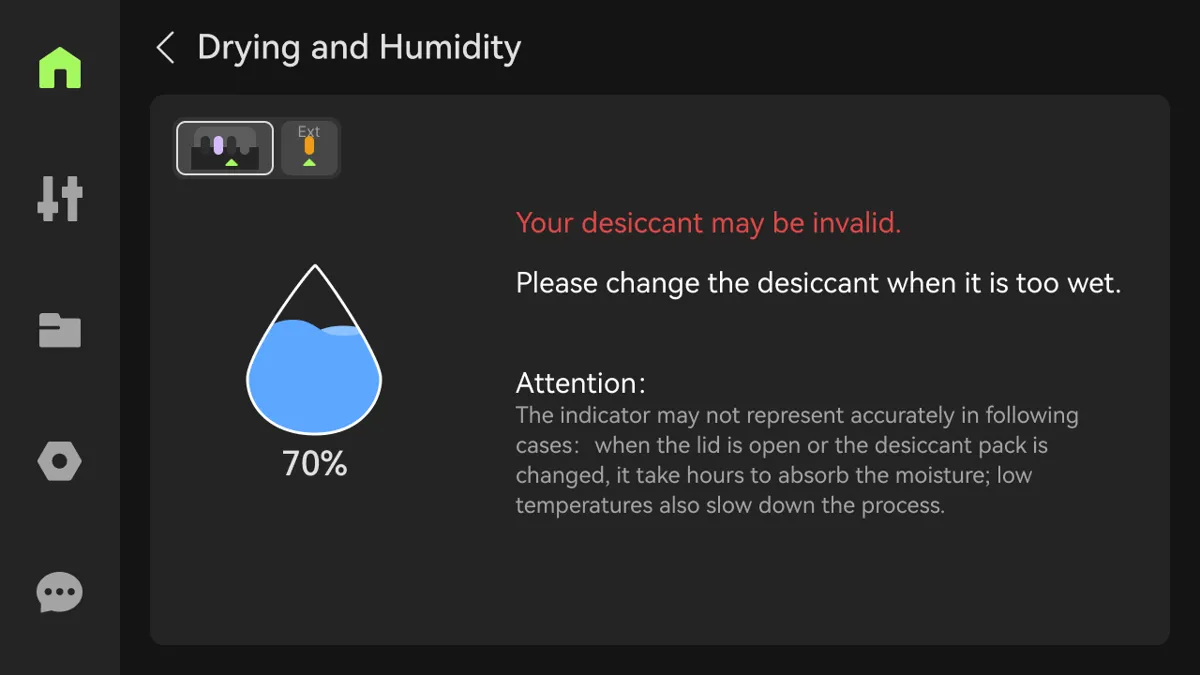

AMS HT er udstyret med en fugtsensor placeret inde i tørremodulet, som overvåger den indvendige luftfugtighed og temperatur. Du kan tjekke den aktuelle fugtstatus på printerens display, i Bambu Studio eller i Bambu Handy.

Intern cirkulationssystem

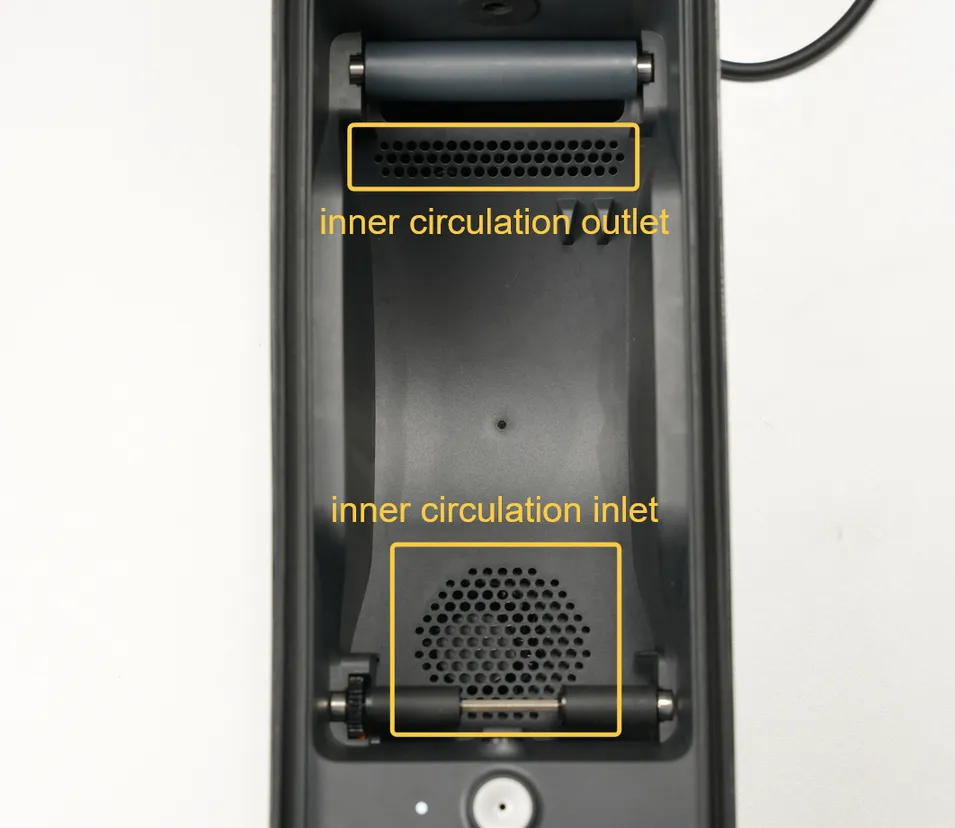

Tørremodulet sidder under AMS HT's hovedramme. Under tørreprocessen fungerer den side, hvor ventilatoren er synlig, som luftindtag, der trækker luft ind i systemet til opvarmning. Den opvarmede luft blæses derefter ud gennem udgangen for at opvarme filamentet og cirkuleres efterfølgende tilbage til varmemodulet gennem indtaget, hvilket danner et internt luftcirkulationssystem.

Luftventiler

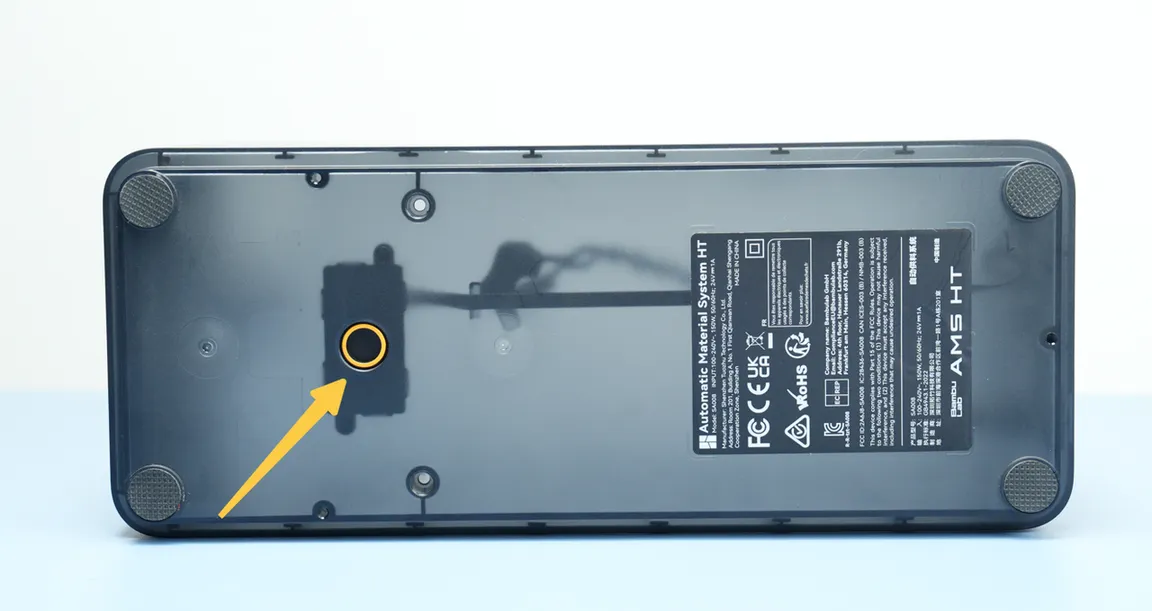

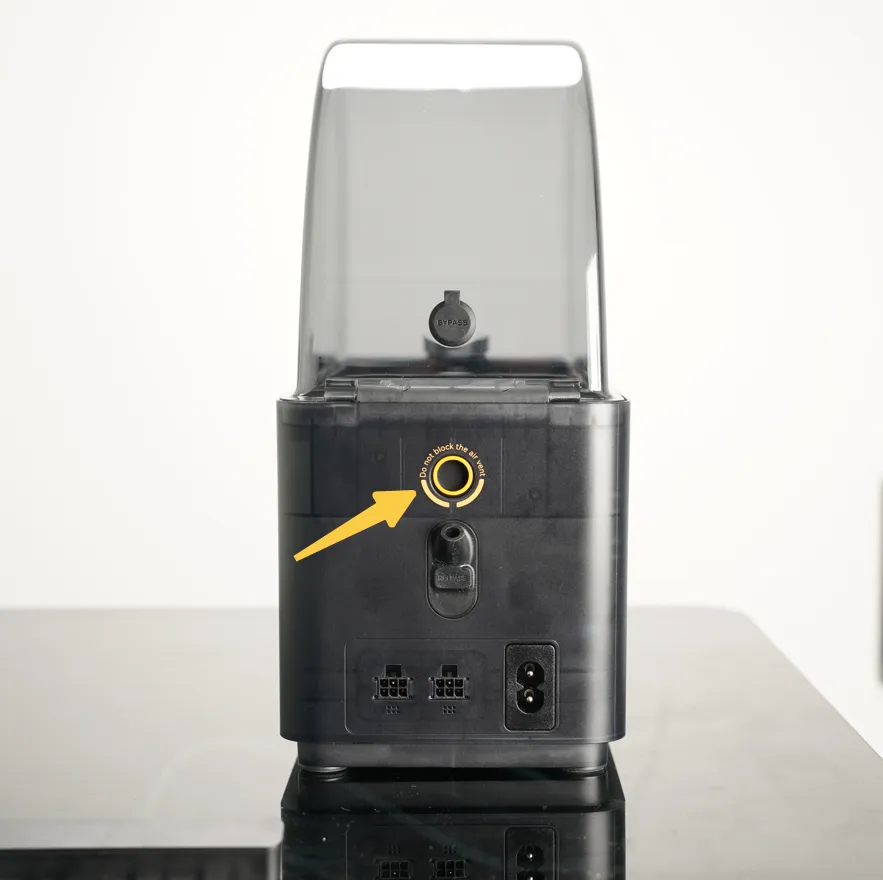

AMS HT er udstyret med to aktivt styrede luftventiler: bundventilen er indtaget, og den bageste ventil er udsugningen.

Under tørring fjerner AMS HT fugt via ekstern cirkulation. Sørg for, at ventilerne ikke er blokeret for optimal tørreydelse.

Tørremiddel og tætningsgummi

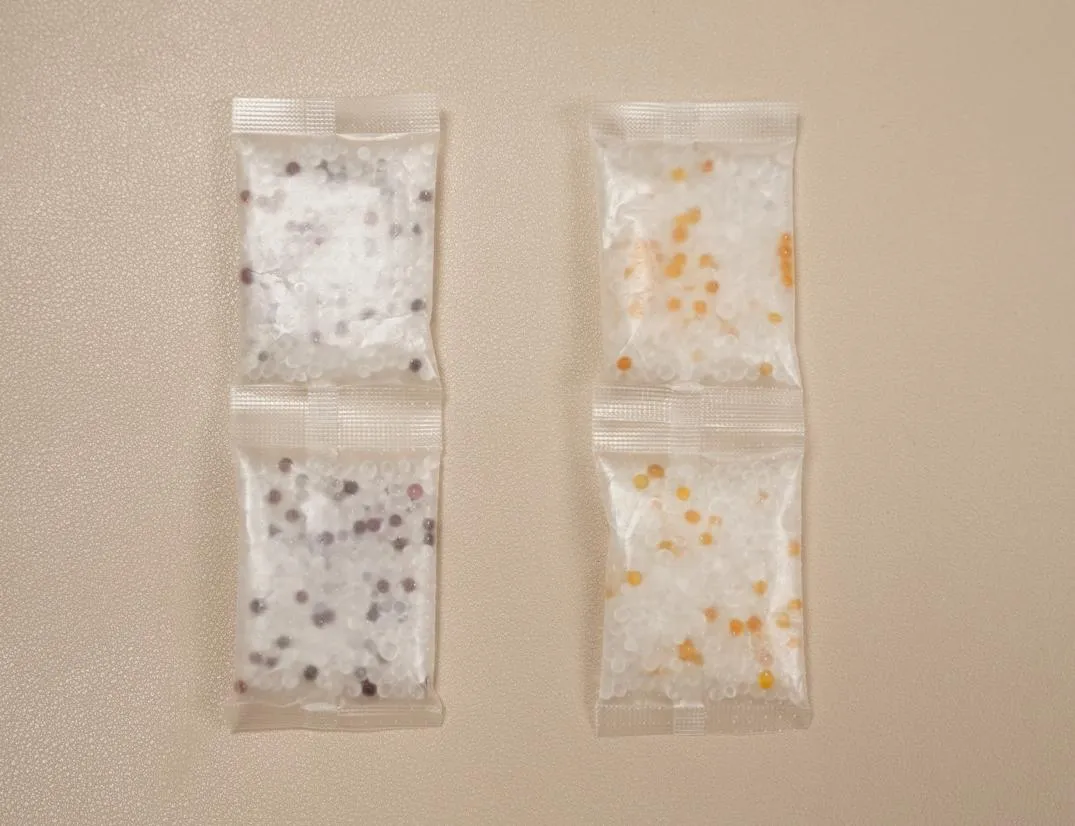

AMS HT leveres med et farveskiftende silikagel-tørremiddel, placeret under den bageste drevne aksel. Tørremidlet optager fugt for at holde luften inde i kammeret tør. Når de gule partikler bliver mørkegrønne, skal tørremidlet udskiftes eller tørres til genbrug.

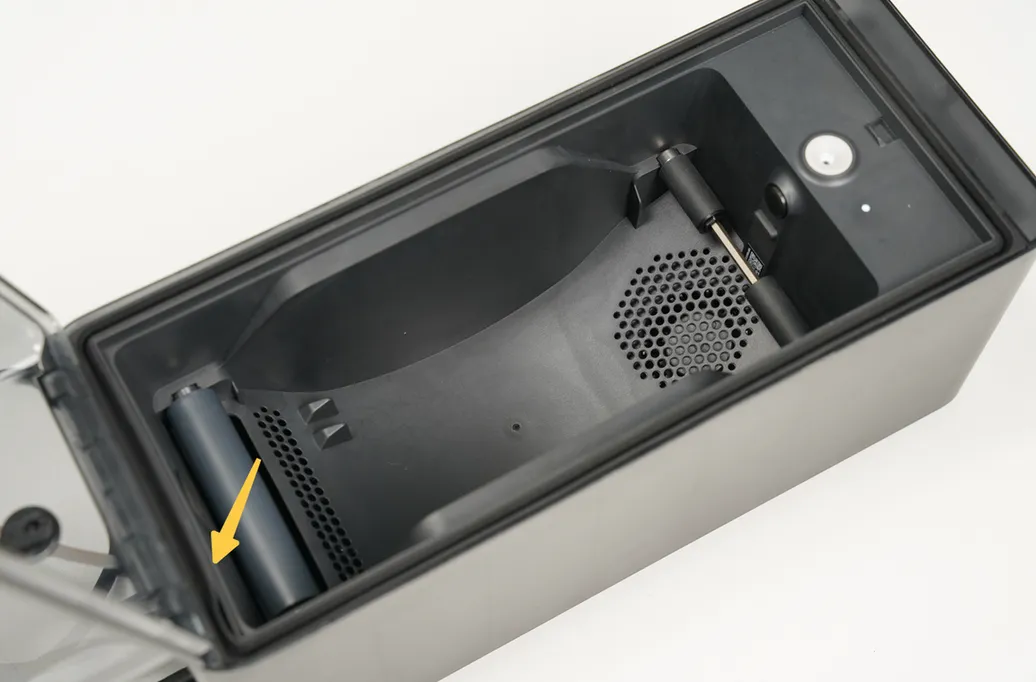

En gummitætning mellem låget og kabinettet sikrer, at AMS-enheden forbliver lufttæt og forhindrer, at udefrakommende fugt trænger ind. Overstiger luftfugtigheden den forudindstillede grænse, advarer fugtsensoren dig.

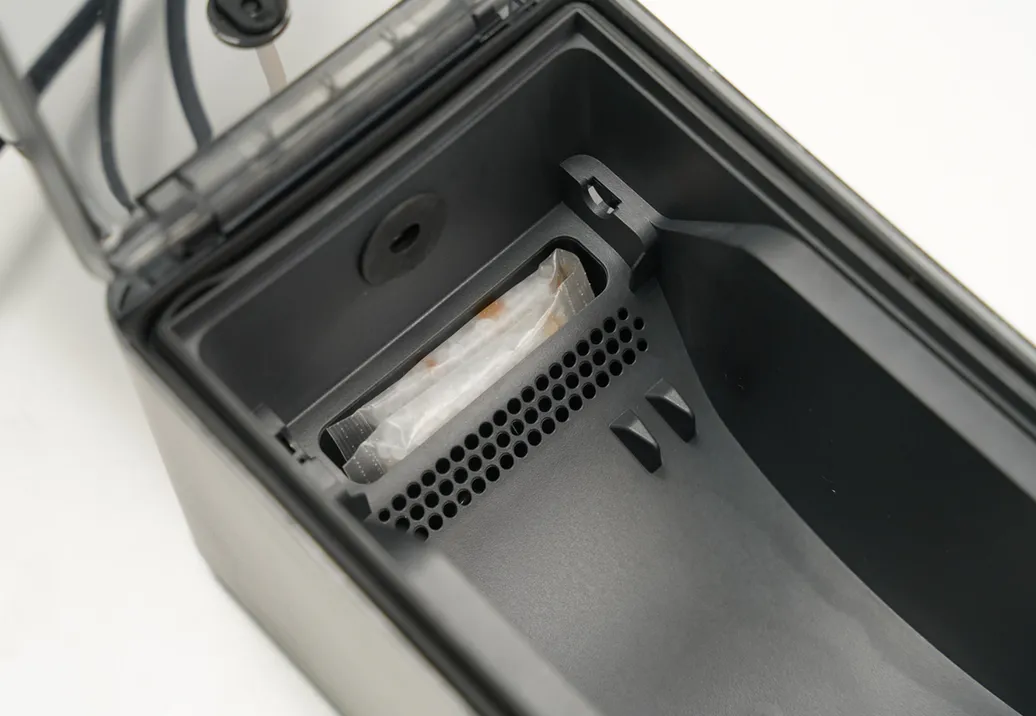

Tørremidlets status	Tørremidlets placering	Gummitætning

Bemærk: Tørremidlet skal tages ud af sin forseglede gennemsigtige plastpose, før det placeres i AMS HT. Hold den indre pose intakt, da den er designet til at lade fugt optages.

RFID-modul

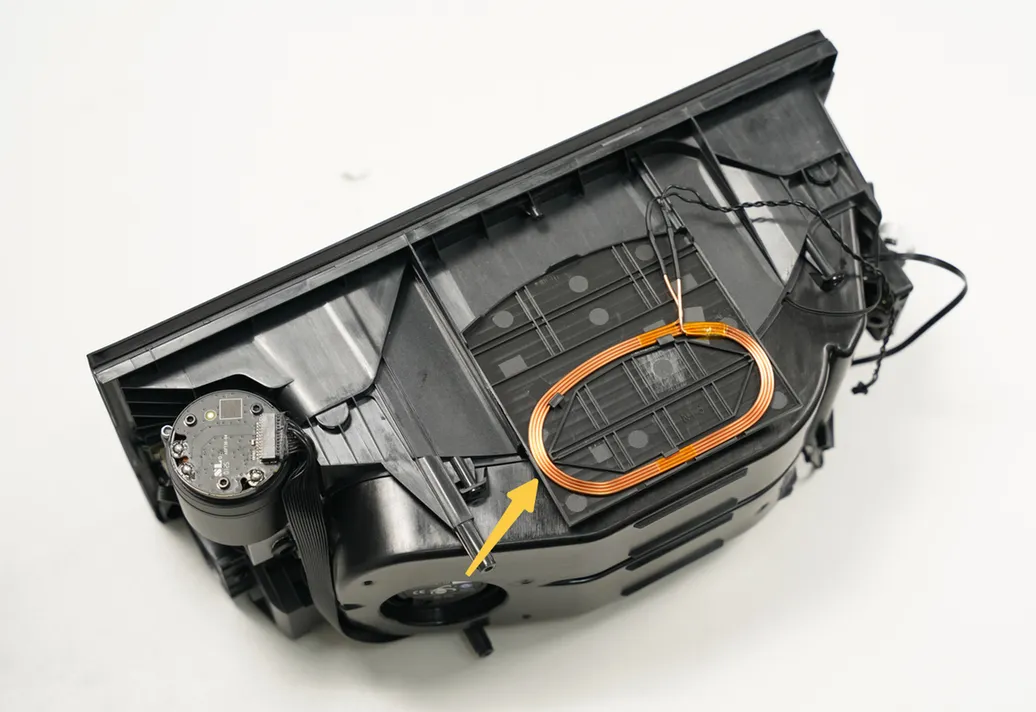

AMS HT er udstyret med en RFID-spole, der kan genkende RFID-tags på Bambu Labs officielle filamenter og dermed aktivere funktioner som estimering af resterende filament og automatisk genopfyldning.

Strømkabel

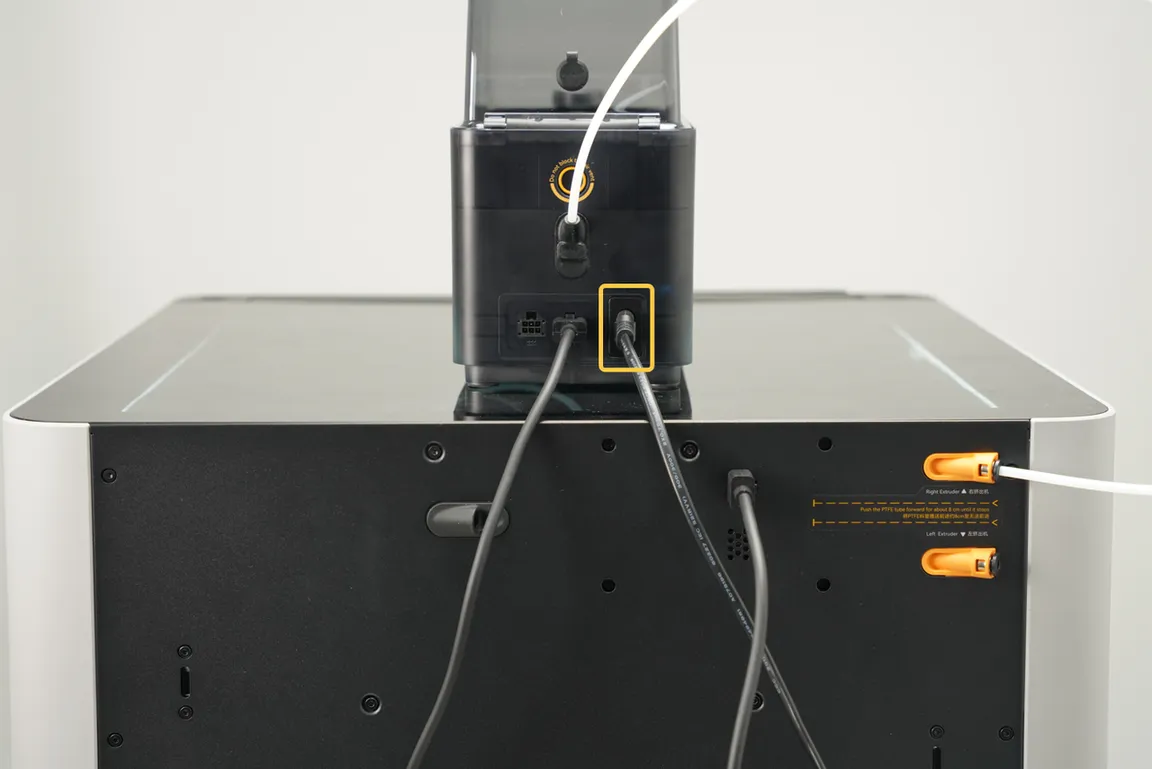

På grund af de høje effektkrav til AMS HT's tørrefunktion kan den ikke forsynes direkte af printeren. Derfor leveres AMS HT med et strømkabel, der skal tilsluttes for at bruge tørrefunktionen. Tilslutningsmetoden er vist på billedet nedenfor.

PTFE-adapter

PTFE-slangen kan forbinde 4 fremføringsslanger til printeren samtidigt. Ved tilslutning af flere AMS HT til H2-serie-printere kræves PTFE-adapteren.

Tilslutning og konfiguration af AMS HT

Se: Tilslutningsguide for flere AMS-enheder med forskellige printermodeller for detaljerede trin.
