AMS lite registreres ikke af printeren

Fejlsymptomer

Når du bruger AMS lite, kan du opleve, at printeren ikke registrerer AMS lite. Det kan opdeles i følgende to situationer:

1. AMS lite kunne ikke tændes. Efter at printeren er tændt, kunne AMS lite ikke tændes. Lysene i alle fire pladser lyste ikke, og AMS-siden blev ikke vist på skærmen. Normalt bør de fire indikatorlys blinke skiftevis, hvis AMS lites fire pladser ikke er fyldt med filament.

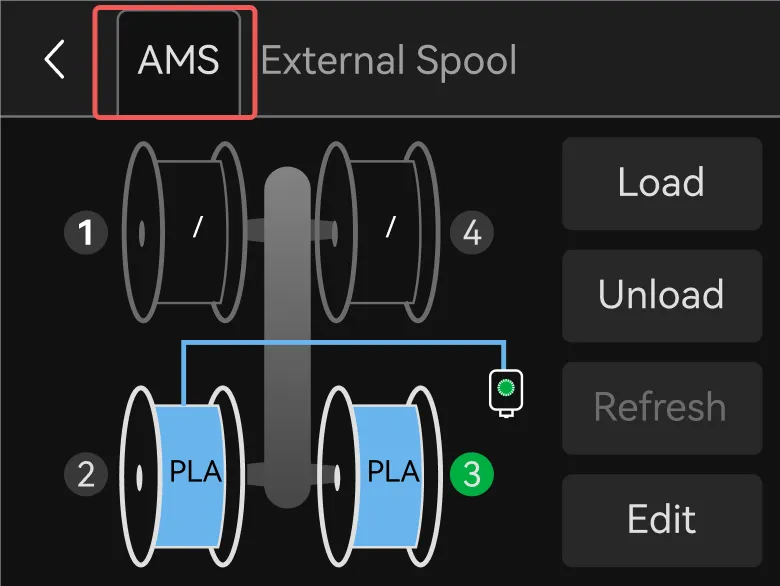

2. Kommunikationen med AMS lite er tabt. Efter at printeren er tændt, starter både printeren og AMS lite normalt op, men kommunikationen mellem dem er tabt. Alle fire pladser i AMS lite blinker rødt, og AMS-siden vises ikke på printerens skærm.

Hvis du oplever en af ovenstående tilstande, kan du fejlsøge med metoderne i denne artikel.

Fejlsøgning

AMS lite kunne ikke tændes

Mål spændingen på printerens stik

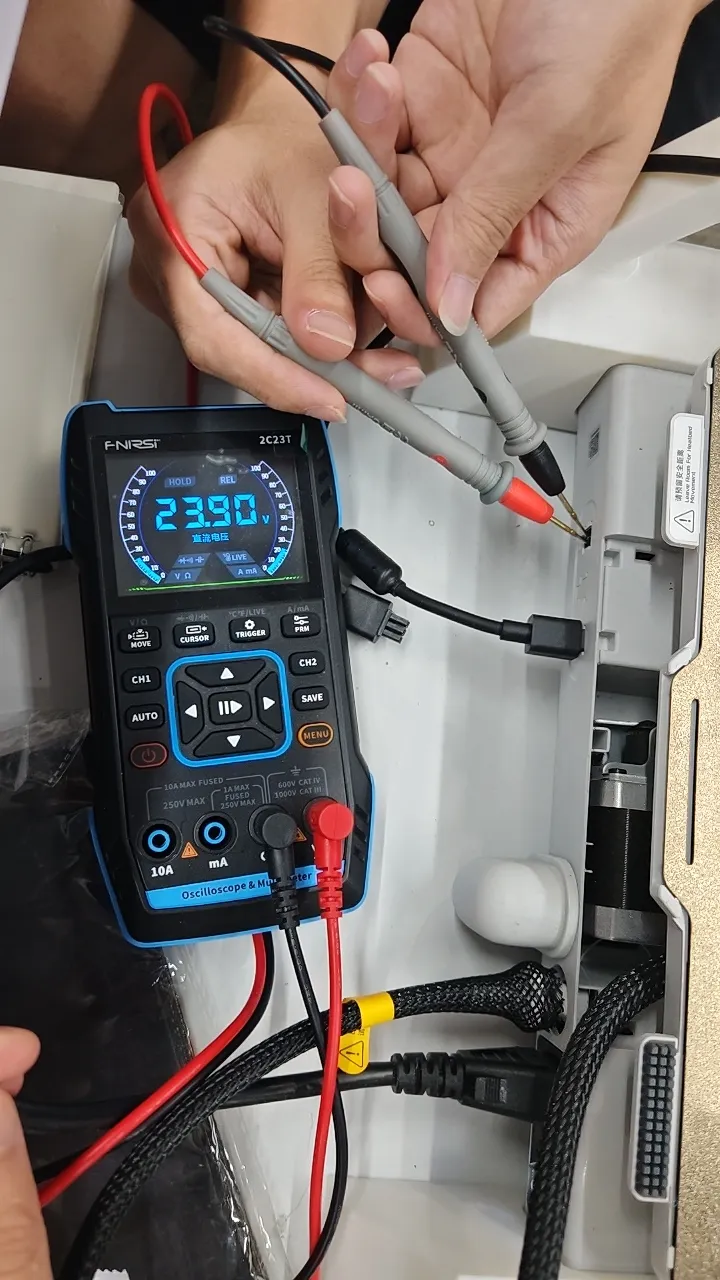

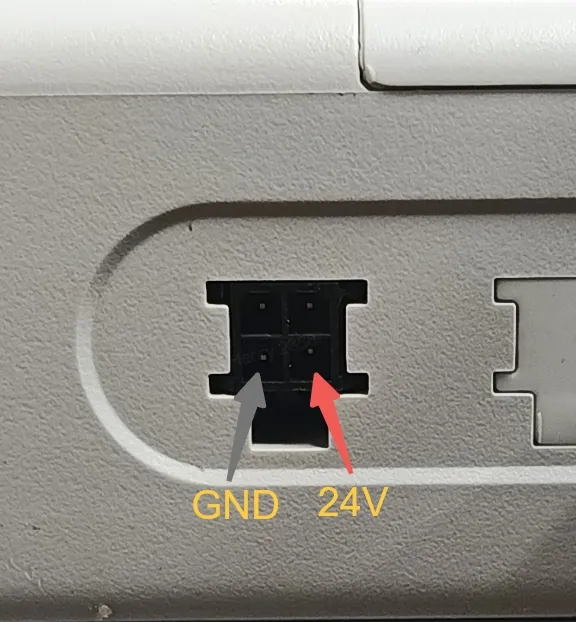

1. Efter at printeren er tændt, måles det, om udgangsspændingen på de to ben i printerens 4-benede port er cirka 24 V, som vist på figuren nedenfor. Printeren har to 4-benede porte. Hvis den målte spænding er 24 V, men AMS lite stadig ikke kan tændes, skal du gå videre til afsnittet Mål modstanden på AMS lite i denne artikel.

2. Hvis udgangsspændingen på ingen af de to porte er 24 V, og du bruger en A1-printer, kan et kabel inde i printeren være løst. Sluk for printeren, afmonter printerens bunddæksel, og kontroller, om forbindelseskablerne fra printerens hovedkort til stikpladen sidder godt fast (A1 mini-brugere kan springe dette trin over).

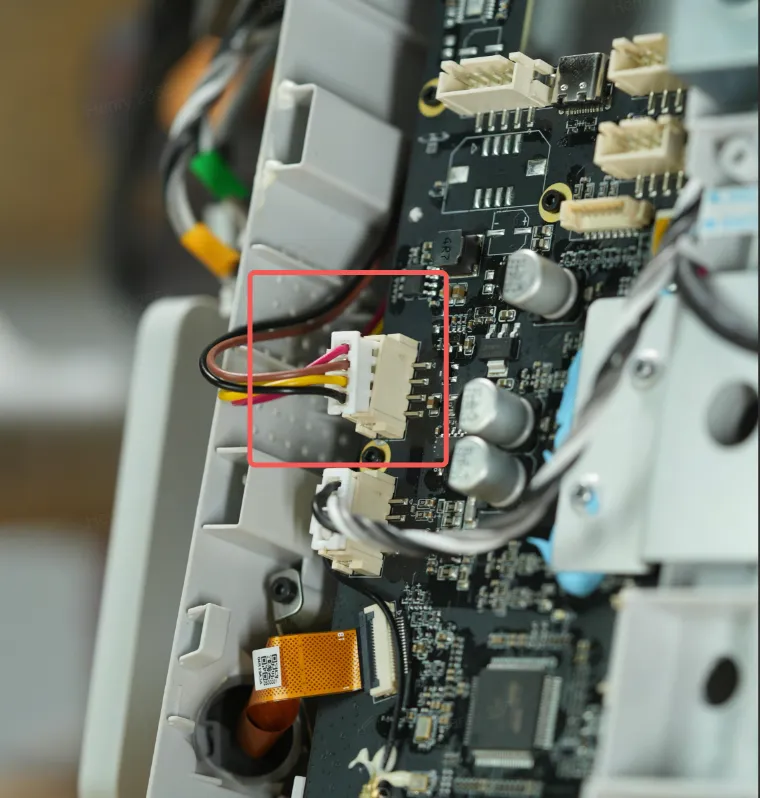

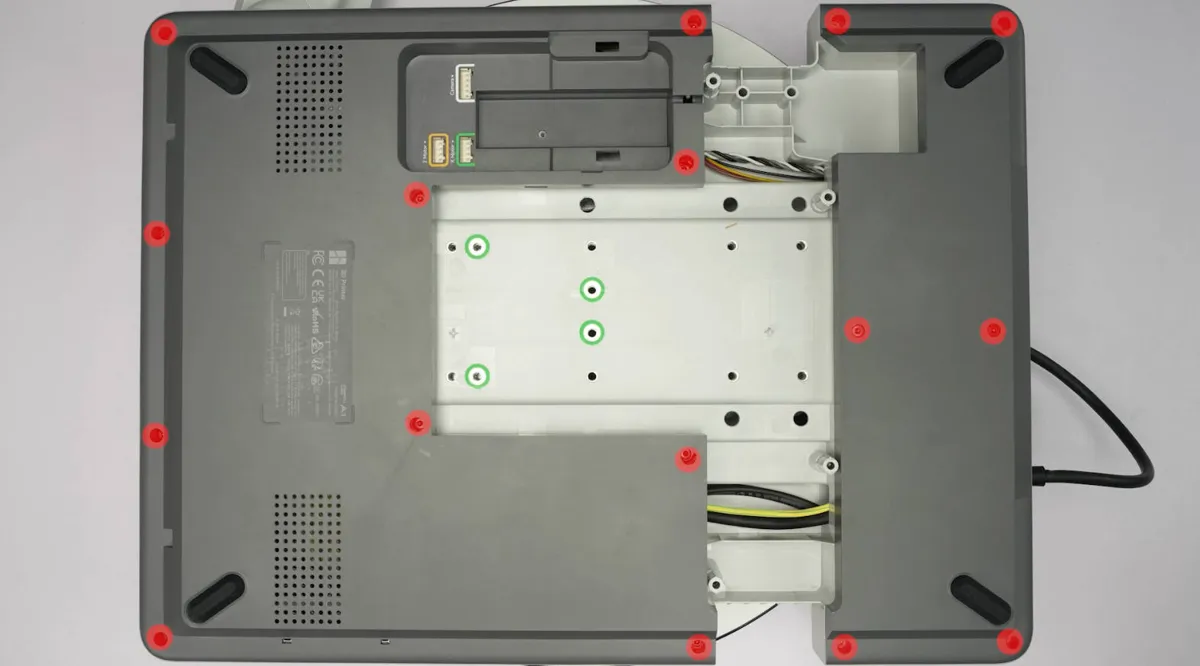

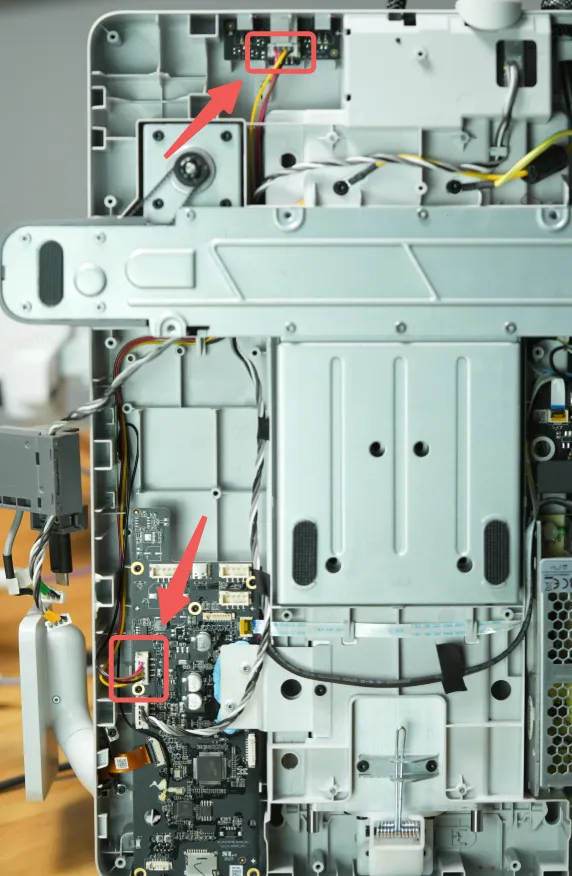

Skru printerens bunddæksel af	Kontroller, om forbindelseskablerne fra printerens hovedkort til stikpladen sidder godt fast	Diagram af kabler, der ikke sidder godt fast

3. Hvis du stadig ikke kan måle de 24 V, efter at kablerne sidder godt fast, kan du klikke her for at oprette en ny sag på vores supportside og give os de præcise måleværdier til nærmere analyse.


Mål modstanden på AMS lite

Afbryd det 4-benede kabel, der forbinder AMS lite med printeren, og lad AMS lite være slukket i mere end 1 minut. Mål derefter modstandsværdien på AMS lites 4-benede kabel. Hvis følgende måleresultater er unormale, tyder det på, at AMS-hovedkortet er defekt:

1. R4 er kortsluttet, eller dens modstand er lav (< 500 Ω).
2. D/C-punktet er afbrudt til de øvrige punkter.

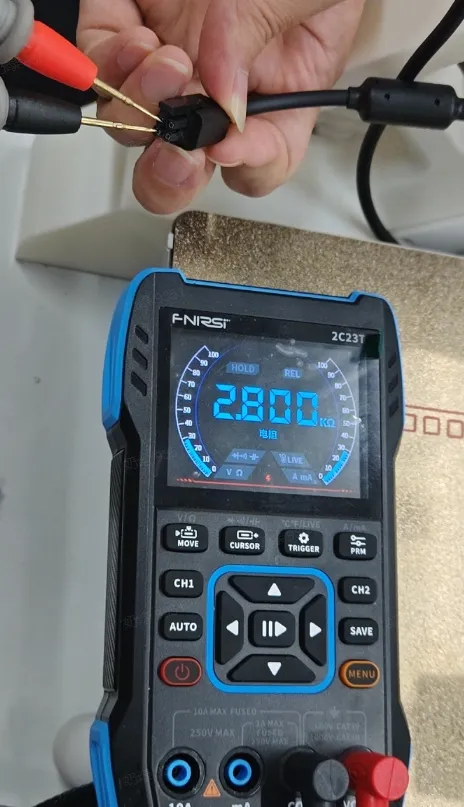

Det 4-benede kabelstik ser således ud:

De normale modstandsværdier mellem hvert af de to punkter vist på figuren ovenfor er angivet i tabellen nedenfor:

Angiv den målte modstandsværdi, og klik her for at oprette en ny sag på vores supportside.

Kommunikationen med AMS lite er tabt

Mål modstanden på AMS lite

Som i de foregående trin måles modstanden på AMS lite via det 4-benede kabel. Hvis der er uregelmæssigheder, skal du angive de målte modstandsværdier og klikke her for at oprette en ny sag og kontakte vores supportpersonale.

Mål modstanden på printeren

A1 mini

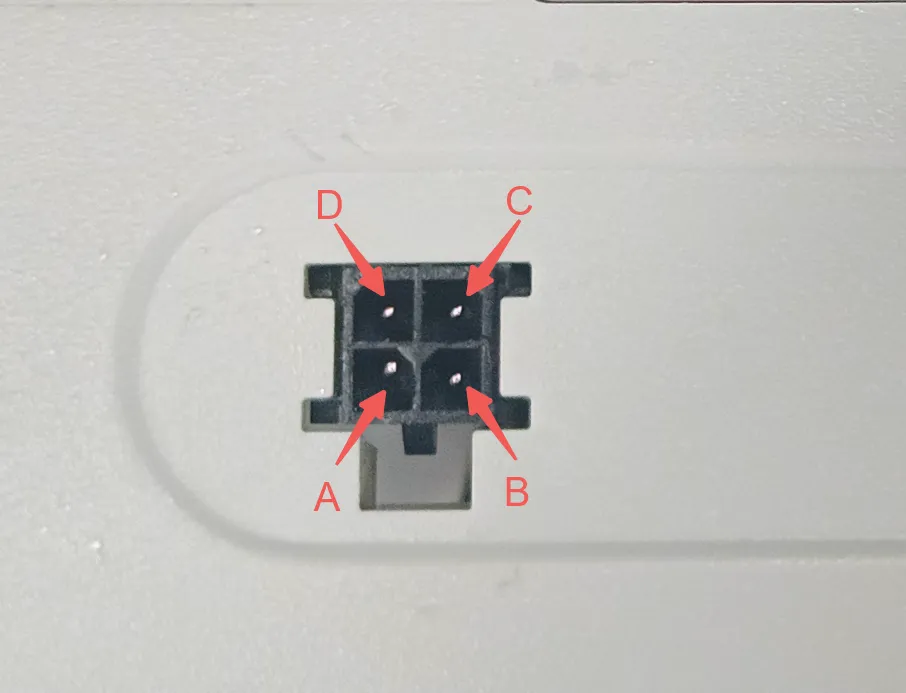

Sluk for printeren (hvis den ikke er slukket, bliver den målte modstand upræcis), og mål derefter AC- og AD-modstanden på printerens 4-benede port for at se, om begge er cirka 4,5 KΩ ~ 5 KΩ. Hvis modstandsværdierne er unormale, tyder det på, at printerens hovedkort er defekt. Angiv de målte modstandsværdier for at kontakte vores tekniske support.

A1

1. Sluk også for printeren (hvis den ikke er slukket, bliver den målte modstand upræcis), og mål derefter AC- og AD-modstanden på printerens 4-benede port for at se, om de er cirka 4,5 KΩ ~ 5 KΩ. Hvis modstandsværdien er unormal, skal du afmontere printerens bundplade og måle AC- og AD-modstandsværdierne yderligere på printerens hovedkort. Hvis de modstandsværdier, du måler på hovedkortet, ikke ligger i det normale interval, skal printerens hovedkort udskiftes.

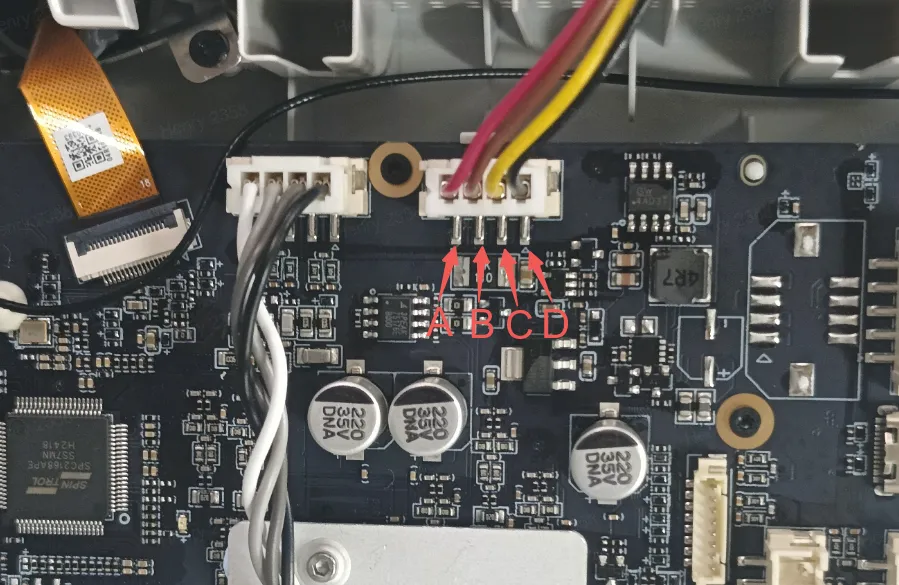

Mål modstanden på den 4-benede port	Mål modstanden på printerens hovedkort

2. Hvis de modstandsværdier, du måler på hovedkortet, er normale, afbryd kablet fra AMS-forbindelsespladen, og fortsæt med at måle AC- og AD-modstandsværdierne for at se, om de ligger inden for det normale interval. Hvis de modstandsværdier, du måler på det 4-benede kabel, er unormale, er kablet defekt og skal udskiftes. Hvis modstandsværdierne er normale, tilslut kablet til AMS-forbindelsespladen igen, og mål AC- og AD-modstanden på den 4-benede port igen. Hvis den 4-benede ports modstandsværdier stadig er unormale, er AMS-forbindelsespladen defekt og skal udskiftes.

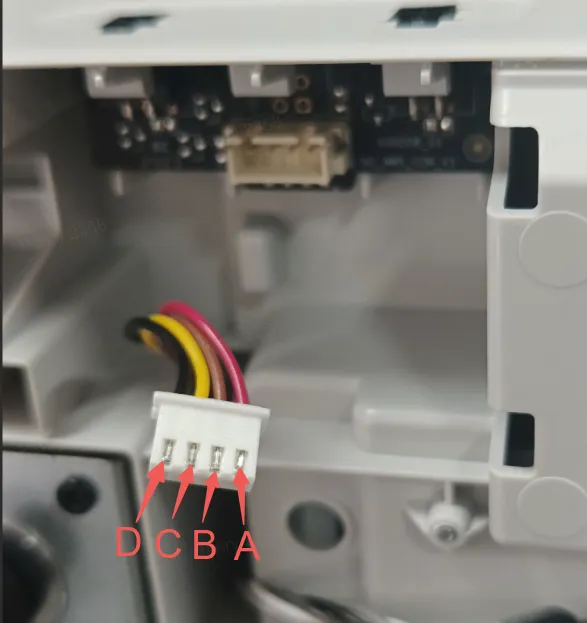

Mål modstanden på forbindelseskablet	Mål modstanden på den 4-benede port

Når du har bekræftet fejlen, skal du angive de målte modstandsværdier for at kontakte vores tekniske support.
