Introduktion til registrering af filament-sammenfiltring

Overblik

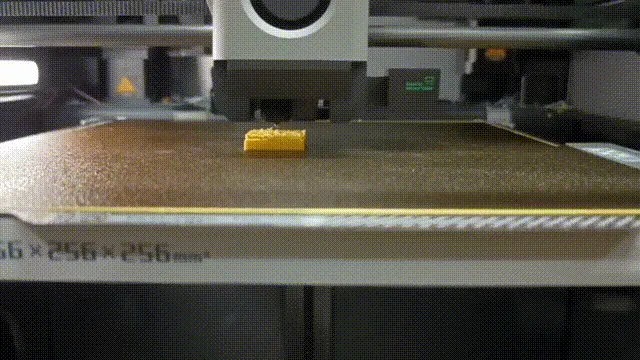

Filament-sammenfiltring henviser normalt til, at filamentet filtrer sig på spolen, så extruderen ikke kan trække filamentet under printet og dermed stopper med at ekstrudere. Ofte er printhovedets filamentsensor stadig aktiveret i denne situation, så den ikke kan udløse påmindelsen om, at filamentet er brugt op, hvilket giver fænomenet "luftprint" under printet.

Bambu A1-serien er udstyret med et modul til registrering af filament-sammenfiltring, der håndterer denne situation. Når filamentet filtrer, aktiveres den tilhørende sensor på grund af den høje fremføringsmodstand, og printeren sætter automatisk printet på pause og viser en påmindelse om filament-sammenfiltring. Du kan derefter rette filamentet på spolen og fortsætte printet for at undgå "luftprint".

Princippet bag registreringen

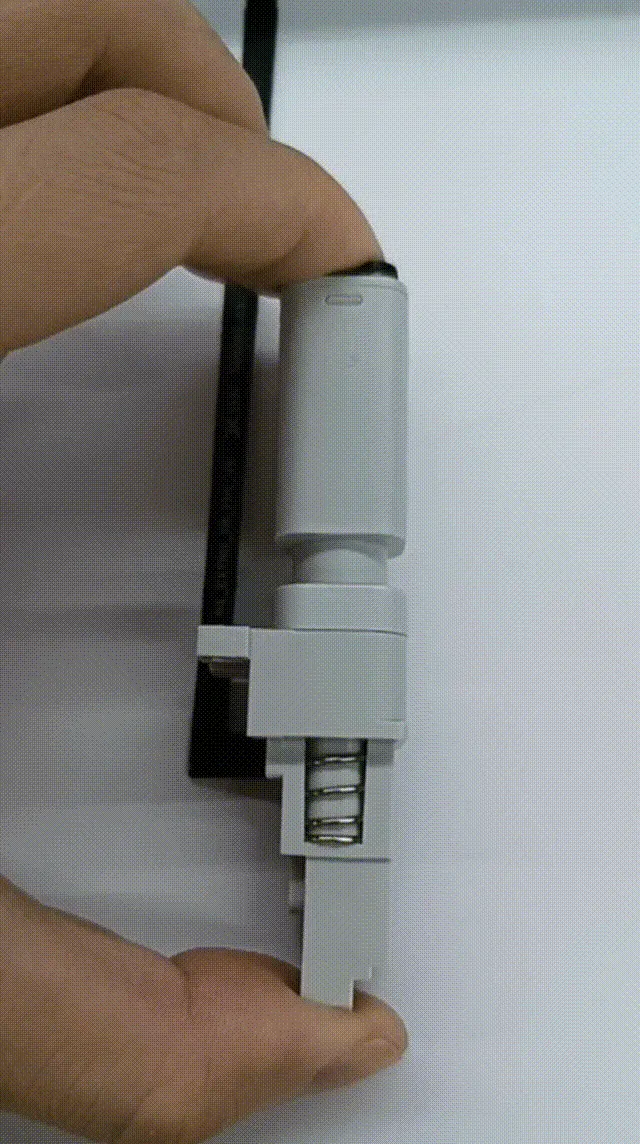

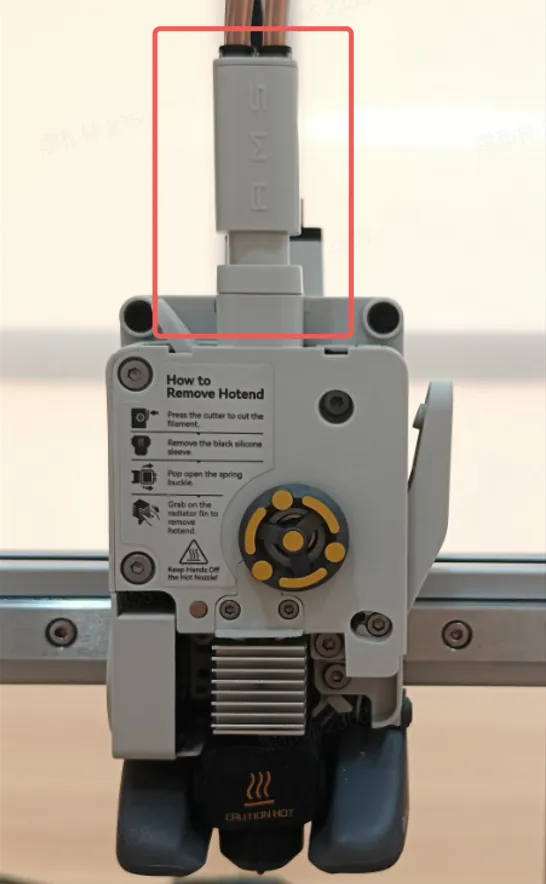

Modulet til registrering af sammenfiltring sidder over printhovedet og består af en filament-hub og en fremføringsbeslag. Filament-hubben forbinder fire PTFE-slanger. Fremføringsbeslaget er forbundet til en filamentsensor på siden, og der er en fjeder indeni. Den nederste del af filament-hubben har også en magnet. Når filament-hubben og fremføringsbeslaget er samlet, virker magneten som en glider, der kan bevæge sig op og ned, og danner dermed et modul til registrering af sammenfiltring. Det består hovedsageligt af en fjeder + glider (med magnet) + registreringssensor.

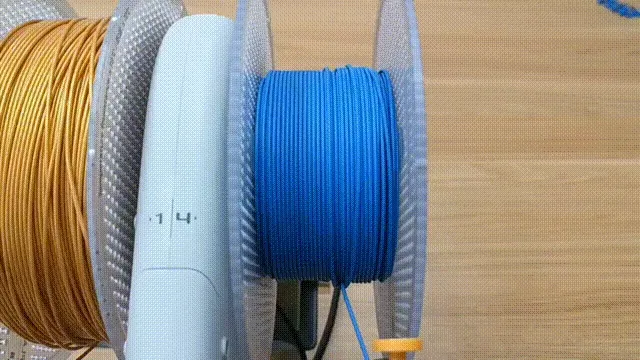

Når fremføringsmodstanden er for høj, er det svært at fremføre filamentet inde i PTFE-slangen, mens extruderen fortsat ekstruderer filament. Extruderen forbruger derfor filamentet inde i registreringsmodulet, fjederen indeni presses sammen, og glidermagneten kommer også tættere på Hall-sensoren. Ved at registrere gliderens position via sensorer kan fremføringsmodstanden fra printhovedet udenfor beregnes. Derudover giver fjederen også en bufferende effekt, så der stadig er nok bufferet filament til, at extruderen kan forbruge, når der registreres for høj fremføringsmodstand, hvilket undgår printfejl forårsaget af "luftprint".

Registreringssystemet er desuden afhængigt af, at PTFE-slangen og de faste dele i begge sider overfører kraft, så modulet til registrering af sammenfiltring virker ikke, når PTFE-slangen ikke er fastgjort.

Slå funktionen til

Du kan slå funktionen til registrering af sammenfiltring til under Settings (Indstillinger) > Print Options (Printindstillinger) på skærmen:

Denne funktion er slået til som standard. Vil du teste funktionen manuelt, så bemærk:

Normal filament-sammenfiltring er reelt en langsom proces, hvor filamentet går fra løst til stramt. Trækker du filamentet manuelt tilbage eller drejer spolen direkte tilbage, kan det få filamentet til hurtigt at stramme til og få extruderens tandhjul og filamentet til at glide. Registreringsmodulets bufferende effekt forsvinder, hvilket let kan føre til "luftprint" og printfejl.

Med A1 som eksempel (det samme gælder A1 mini): Hvis registrering af filament-sammenfiltring udløses under printet, findes der to typer situationer:

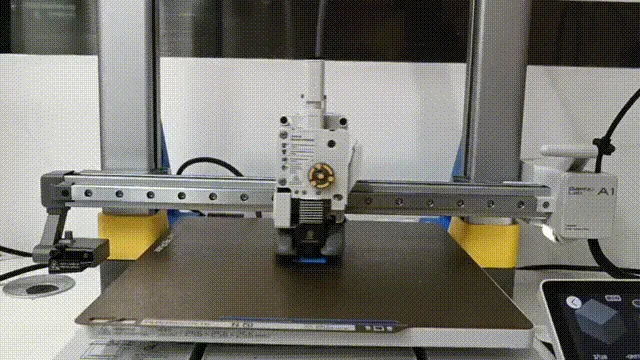

• Print uden AMS Lite: Printeren tager filamentet ud og sætter printet på pause. Som vist i GIF'en nedenfor:

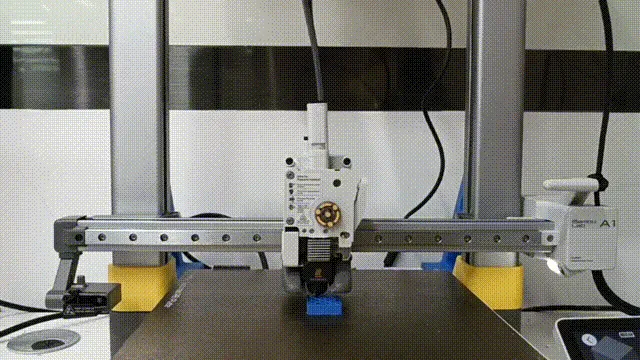

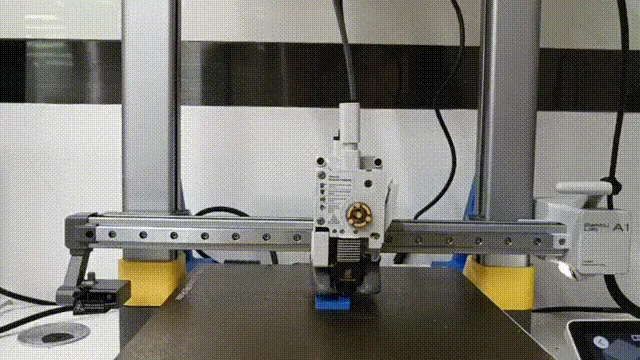

• Print med AMS Lite: Printeren ekstruderer et lille stykke filament ved renseklodsen for at tjekke, om registreringsmodulet kan fjedre tilbage. Fjedrer det tilbage, fortsætter printeren printet. Gør det ikke, betyder det, at fremføringsmodstanden uden for printhovedet er for stor (fx filtret filament), og printeren tager filamentet ud og sætter printet på pause.

Begrænsninger ved brug af registrering af filament-sammenfiltring

Funktionen til registrering af sammenfiltring understøtter ikke fleksible materialer, herunder TPU, TPE, våde vandopløselige filamenter og PVA-filamenter.

Print med ekstern spole

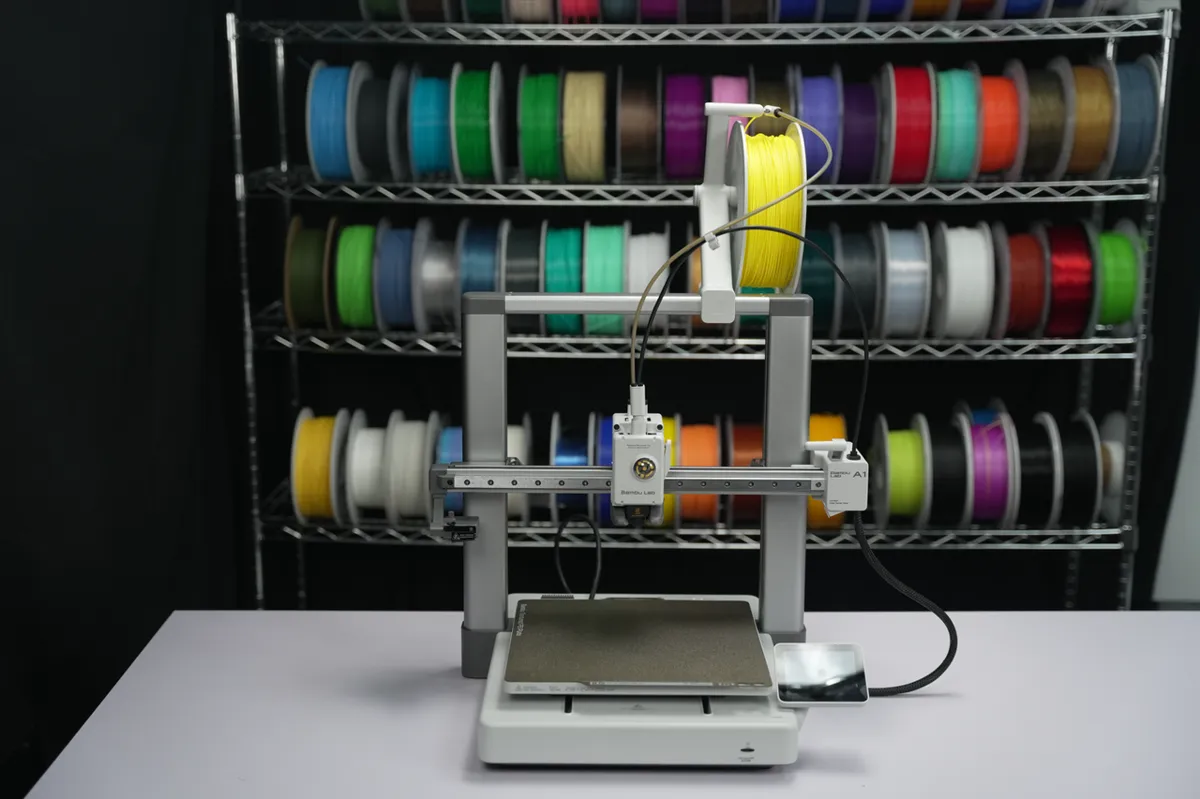

Placér spolen korrekt på printerens eksterne holder før printet, før filamentet gennem PTFE-slangen til extruderen, og sørg for, at begge sider af PTFE-slangen er fastgjort (den anbefalede placering af den eksterne holder er vist nedenfor).

Den grundlæggende årsag til, at alarmen for sammenfiltring udløses, er, at fremføringsmodstanden i den ene side af slangen er for stor, og at extruderen forbruger filamentet inde i registreringsmodulet, så fjederen presses sammen. Når alarmen for sammenfiltring er udløst, så tjek, om følgende forhold gør sig gældende:

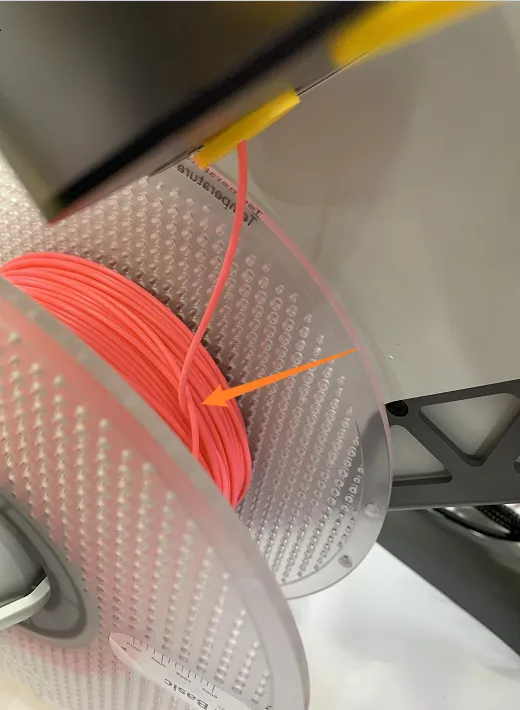

1. Filamentet på spolen er viklet og filtret;

2. Spolen er placeret direkte på bordet eller i tørreovnen;

3. Den anvendte PTFE-slange er for lang, eller slangen er kraftigt bøjet.

Print med AMS Lite

Bemærk: Hvis Hall-sensoren for filament-sammenfiltring svigter, kan den nogle gange give en falsk alarm. Når printeren ikke kan indlæse filamentet og viser en fejl om filament-sammenfiltring, men der ikke er nogen filtring, kan du slå funktionen til registrering af sammenfiltring fra, før du forsøger at indlæse filamentet igen.

Undgå materialer, der er for hårde (dvs. for høj E-modul) eller for skøre (dvs. ikke sej nok), herunder tredjeparts fiberforstærkede materialer som PA-CF/GF, PET-CF/GF og PLA-CF/GF.

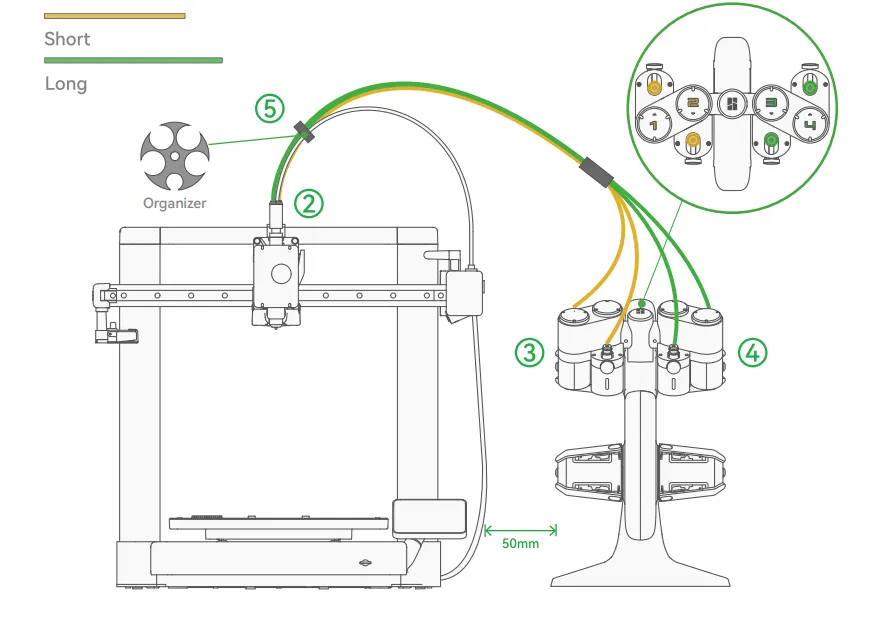

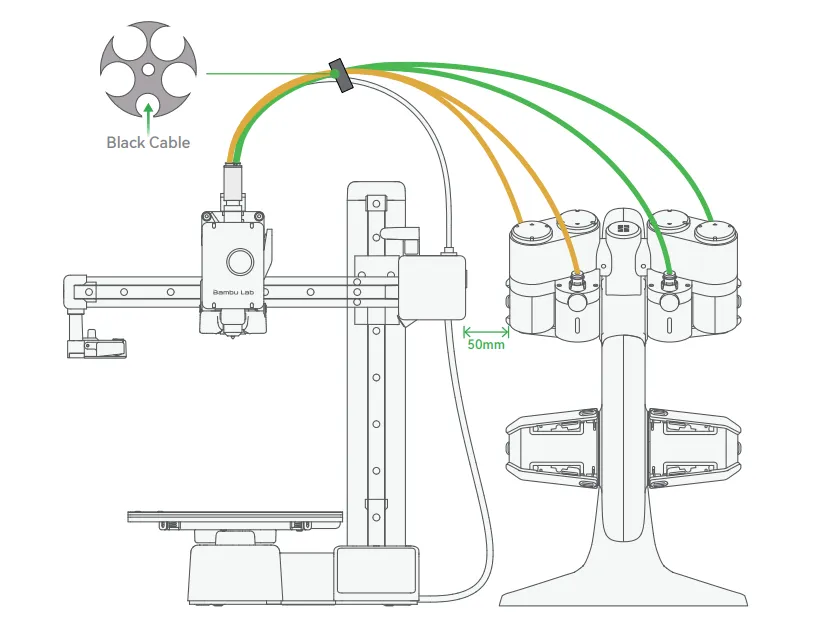

Placér AMS Lite ved siden af printeren i den anbefalede position før printet, som vist nedenfor:

Hvis registreringen udløses efter print med AMS Lite, så tjek, om følgende situationer gør fremføringsmodstanden i den ene side af slangen for høj:

1. Filamentet på spolen er viklet og filtret;

2. Filamentet sidder fast på kanten af spolen;

3. AMS Lite er placeret for langt væk, og PTFE-slangen er monteret forkert, så den bøjer for meget og giver for høj fremføringsmodstand;

4. Spolen er ikke monteret korrekt på AMS Lite, for eksempel er spolen placeret i tørreovnen, og filamentet trækkes ind i AMS Lite;

5. Ekstruderingshjulet i AMS Lite-feederen har efterladt snavs og skal rengøres.
