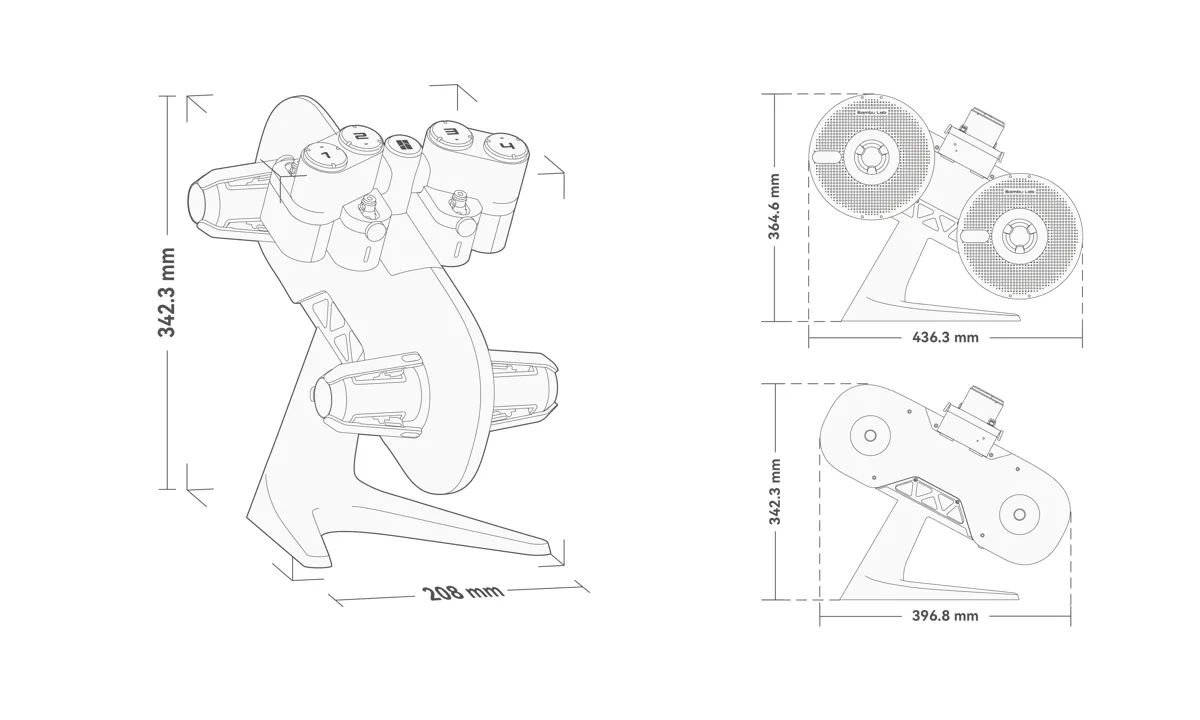

Introduktion til AMS Lite moduler og funktioner

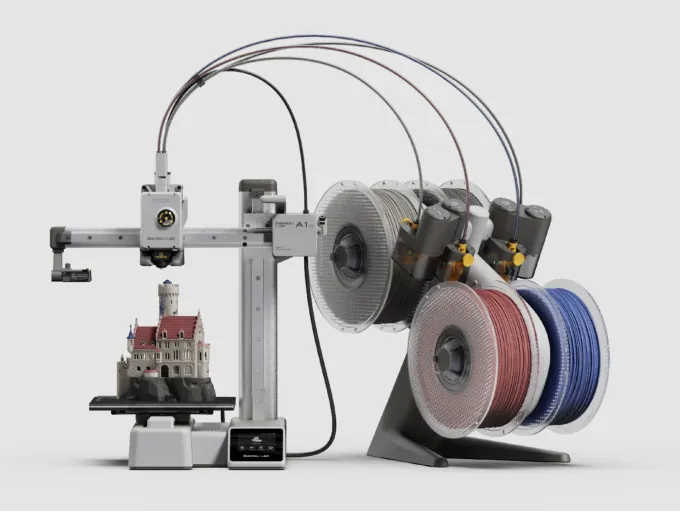

AMS er en forkortelse for Automated Material System og samarbejder med 3D-printere om at udføre automatisk flerfarveprint. AMS Lite er en af de varianter af Automated Material Systems, som Bambu Lab har udviklet. Denne artikel giver et overblik over modulerne, de primære funktioner og arbejdsgangen i AMS Lite.

Forholdsregler før brug

1. A1-serien af printere kan tilsluttes en enkelt AMS Lite, hvilket begrænser understøttelsen til maksimalt 4-farveprint.

2. AMS Lite er uegnet til brug med X1- og P1-serien af printere.

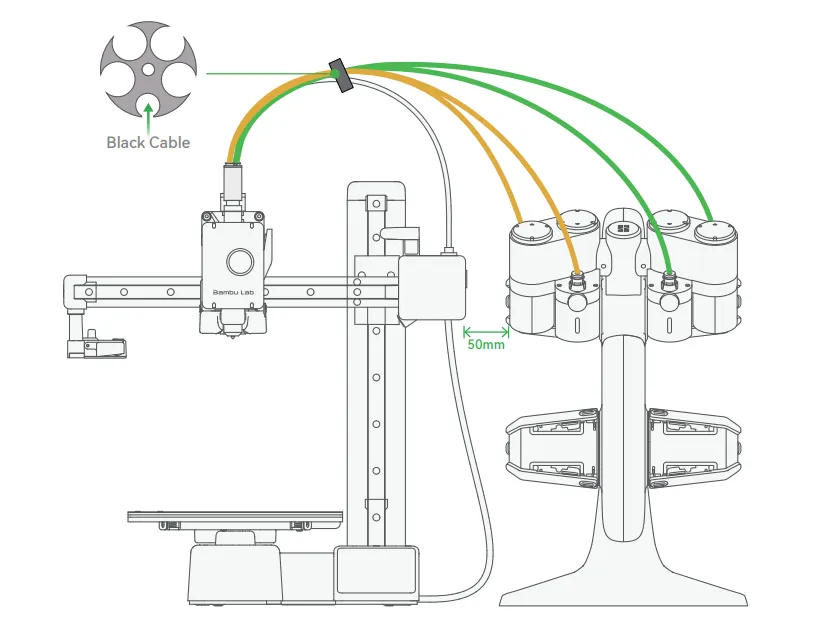

3. PTFE-slangerne, der tilsluttes AMS Lite, fås i to størrelser. Standardlængden for slot 1/2 er 580 mm, og for slot 3/4 er den 700 mm. Sørg for korrekt montering, så slangerne ikke bytter plads.

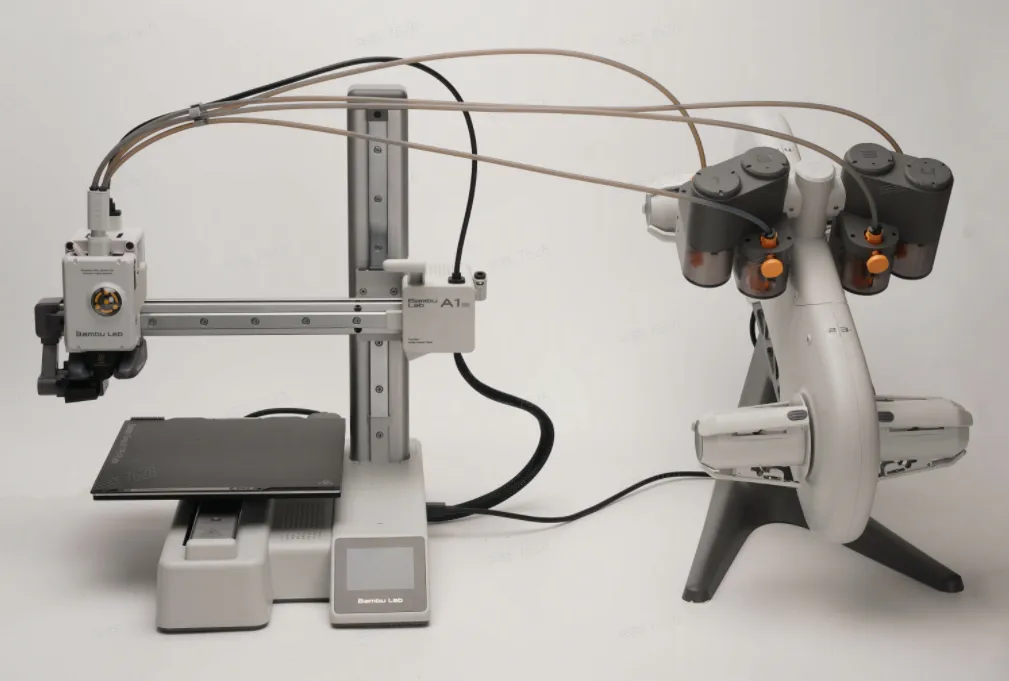

4. Vær omhyggelig med ikke at placere AMS'en for langt fra printeren (den anbefalede afstand er 50 mm, som vist ovenfor). For kraftig bøjning af PTFE-slangen kan give øget fremføringsmodstand og potentielt føre til fremføringsfejl (som vist nedenfor).

Ikke anbefalet placering af printeren og AMS'en

5. Fremføreren har en maksimal fremføringsafstand på 1,2 m. Tag derfor højde for denne begrænsning, når du udskifter en PTFE-slange med en længere.

6. Når du placerer spoler på AMS Lite, skal du være opmærksom på en passende vægtfordeling i hvert slot for at undgå, at enheden vælter under print på grund af et ustabilt tyngdepunkt. For øget stabilitet bør du placere de tungere spoler i de to nederste slots (slot 2 og 3), hvor tyngdepunktet er lavere.

AMS Lite fremføringssystem

Fra AMS Lite til printeren er hele fremføringssystemet opdelt i følgende to dele:

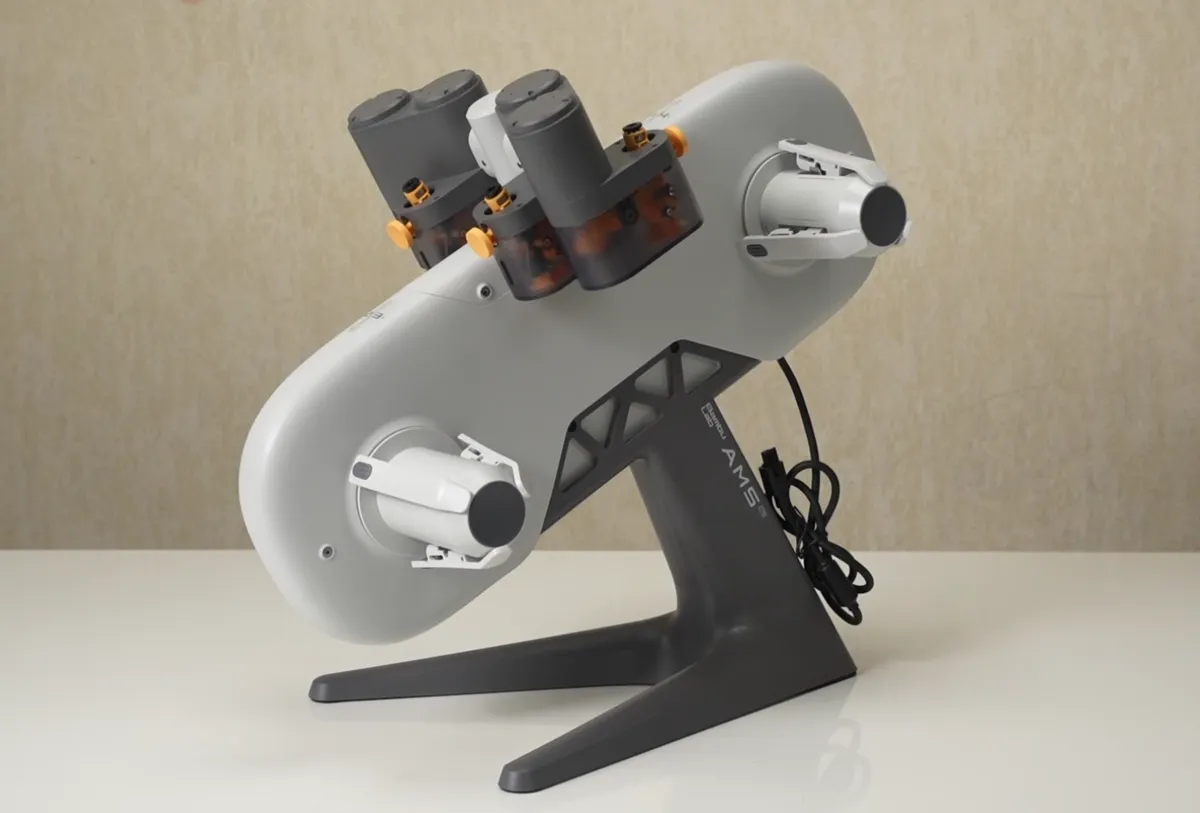

1. AMS Lite: Første trins fremfører + roterende spoleholder. Hvert slot har en fremfører og en roterende spoleholder

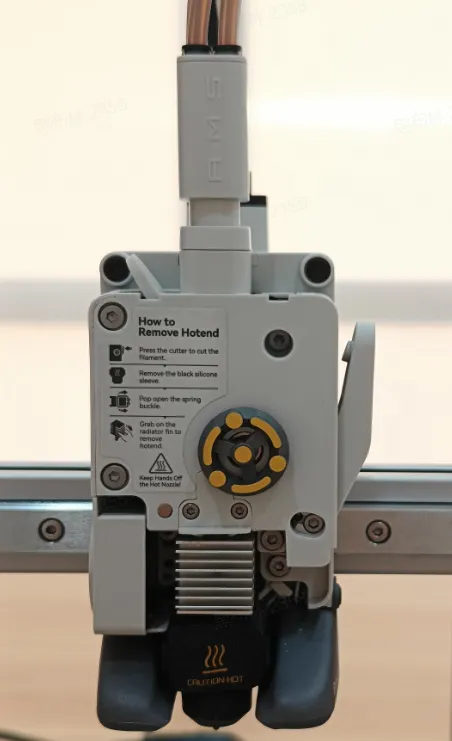

2. Printhoved: Modul til registrering af filament-sammenfiltring + ekstruder + hotend

Første trins fremfører

Hvert slot i AMS Lite er udstyret med en fremfører, der har til opgave at føre filamentet ind i eller ud af printhovedet. Fremføreren indeholder en filamentregistreringssensor, som vist nedenfor:

Filamentregistreringssensor

Hver fremfører er udstyret med en kilometertæller med et passivt hjul. Kilometertællerens hjul roterer kun, når det griber filamentet sammen med et andet tandhjul for at føre det frem. Denne mekanisme gør det muligt at kontrollere, om filamentet er blevet ført ud af AMS Lite, og letter beregningen af længden på det fremførte filament.

Kilometertæller

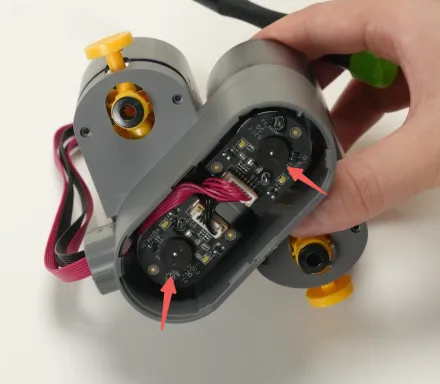

Desuden har hver fremfører en hastighedssensor placeret ved bunden af DC-motoren. Hastighedssensoren beregner motorens hastighed (v1), mens kilometertællerens sensor beregner hastigheden (v2). Ved at analysere forskellen mellem v1 og v2 kan man identificere eventuel filamentslip under fremføringsprocessen.

Motorhastighedssensor

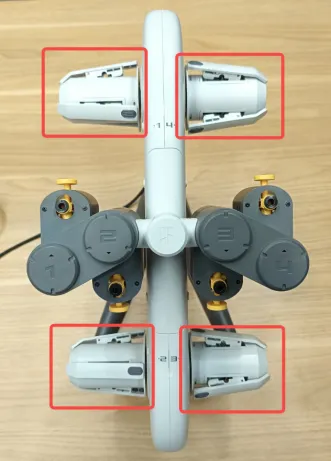

Roterende spoleholder

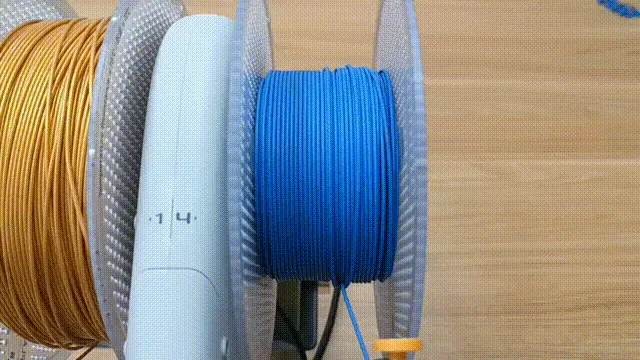

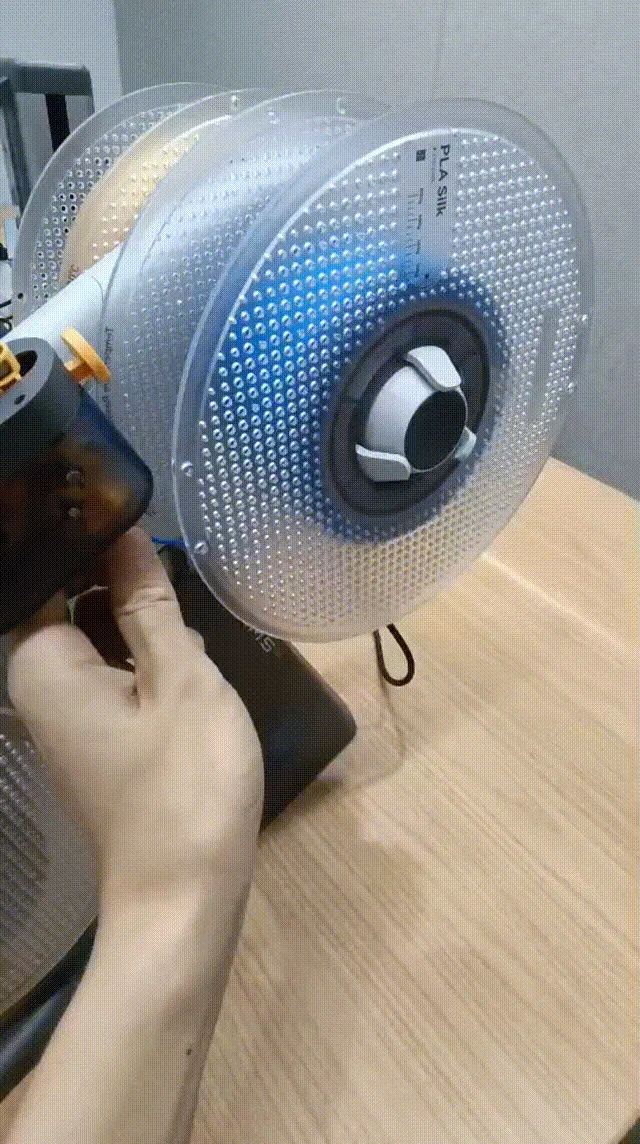

Hvert slot i AMS Lite har en roterende spoleholder til placering af spolen. Hver roterende holder kan automatisk dreje en bestemt vinkel. Under afladning trækker fremføreren filamentet ud af ekstruderen, og den roterende holder drejer automatisk en smule, så filamentet på spolen strammes op og holder spændingen. Den maksimale vinkel for automatisk rotation er 150°, så den kan ikke rulle for langt et stykke filament tilbage.

Den roterende spoleholder kan automatisk dreje en bestemt vinkel

Modul til registrering af filament-sammenfiltring

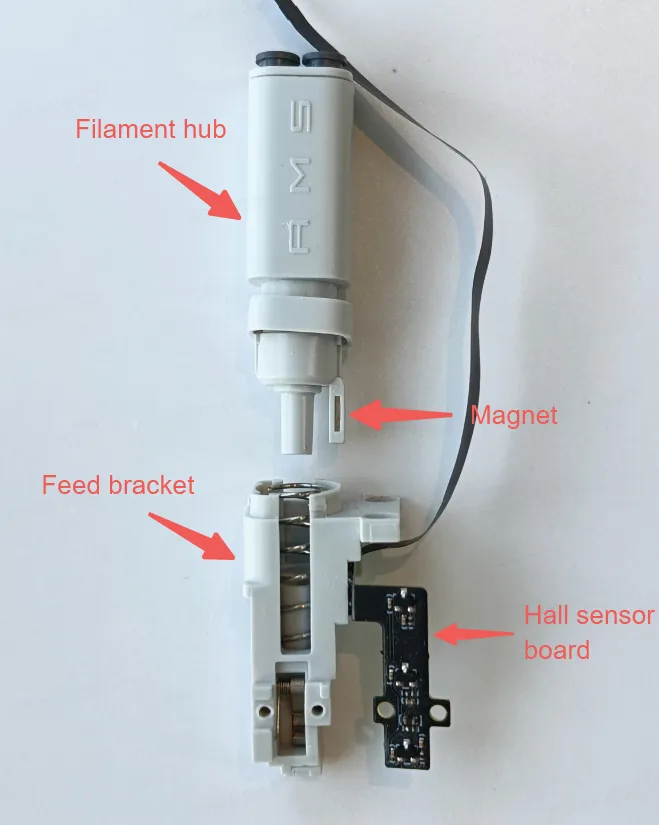

Modulet til registrering af sammenfiltring oven på printhovedet består af en filament-hub og en fremføringsbøjle. PTFE-slangerne, der svarer til hvert slot i AMS Lite, er tilsluttet filament-huben, som holder de fire slanger samlet. Siden af fremføringsbøjlen er et lille kort, og der er også en fjeder indeni, og der sidder en magnet under filament-huben. Når filament-huben og fremføringsbøjlen samles, danner de et modul til registrering af filament-sammenfiltring. Når fremføringsmodstanden er for høj, trykkes registreringsmodulet ned, og magneten bevæger sig tættere på Hall-sensoren og udløser alarmen.
Se Wiki-artiklen Introduktion til overvågning af filament-sammenfiltring

Registrering af filament-sammenfiltring

AMS Lite funktioner

Forindlæsning

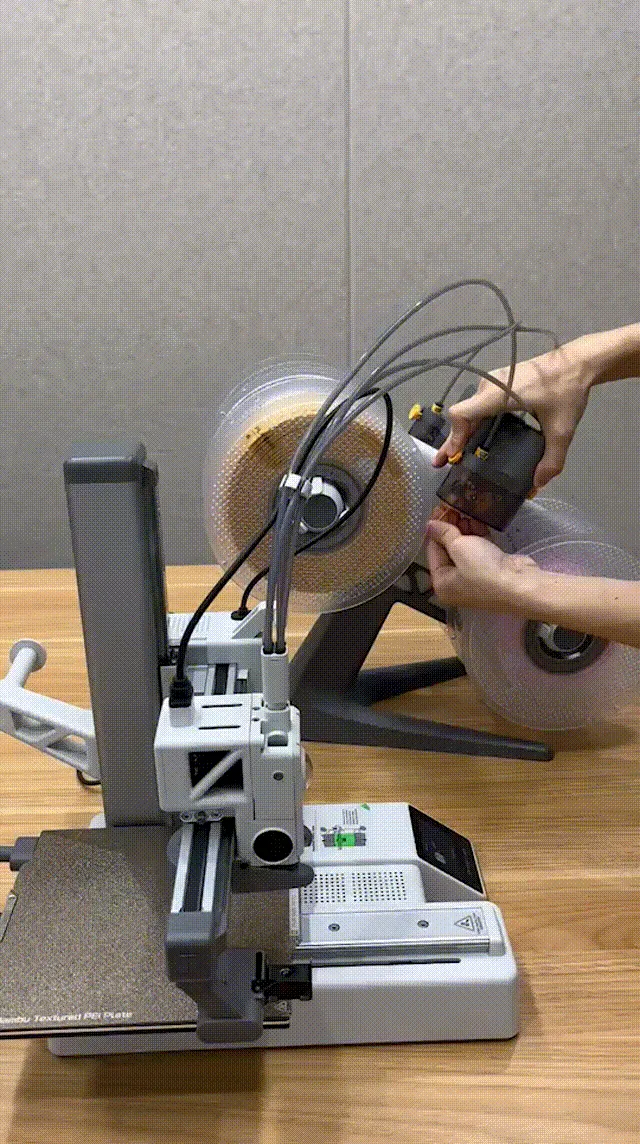

Når AMS Lite er inaktiv, indsætter du filamentet i fremføreren, og fremføreren fører filamentet cirka 40 cm ind i PTFE-slangen. Denne proces kaldes forindlæsning.

Forindlæsning

Aflæsning af RFID

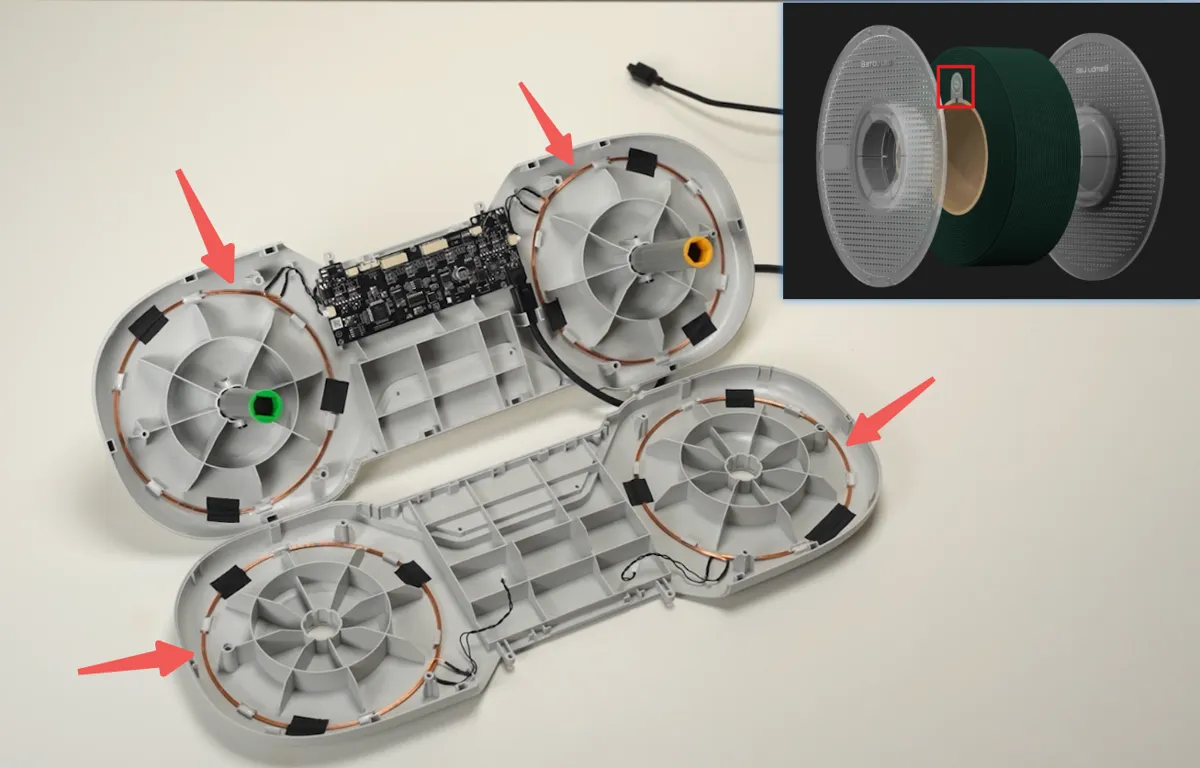

Hvert slot i AMS Lite har en tilhørende RFID-spole. Du skal blot placere spolen på hvert slots roterende holder og indsætte filamentet for at aflæse informationen.

RFID-aflæsningsfunktionen er aktiveret som standard, når filament indsættes, og kan ikke deaktiveres.

Klik her for at aflæse RFID-informationen

Tilpas filamentinformation

Når du bruger et tredjepartsfilament, er det muligt manuelt at redigere dets egenskaber.

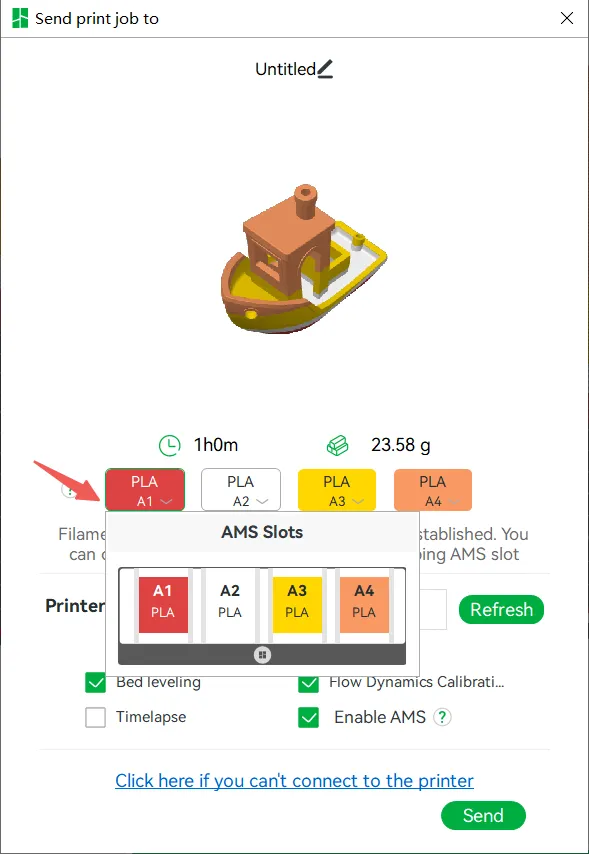

Automatisk mapping-funktion

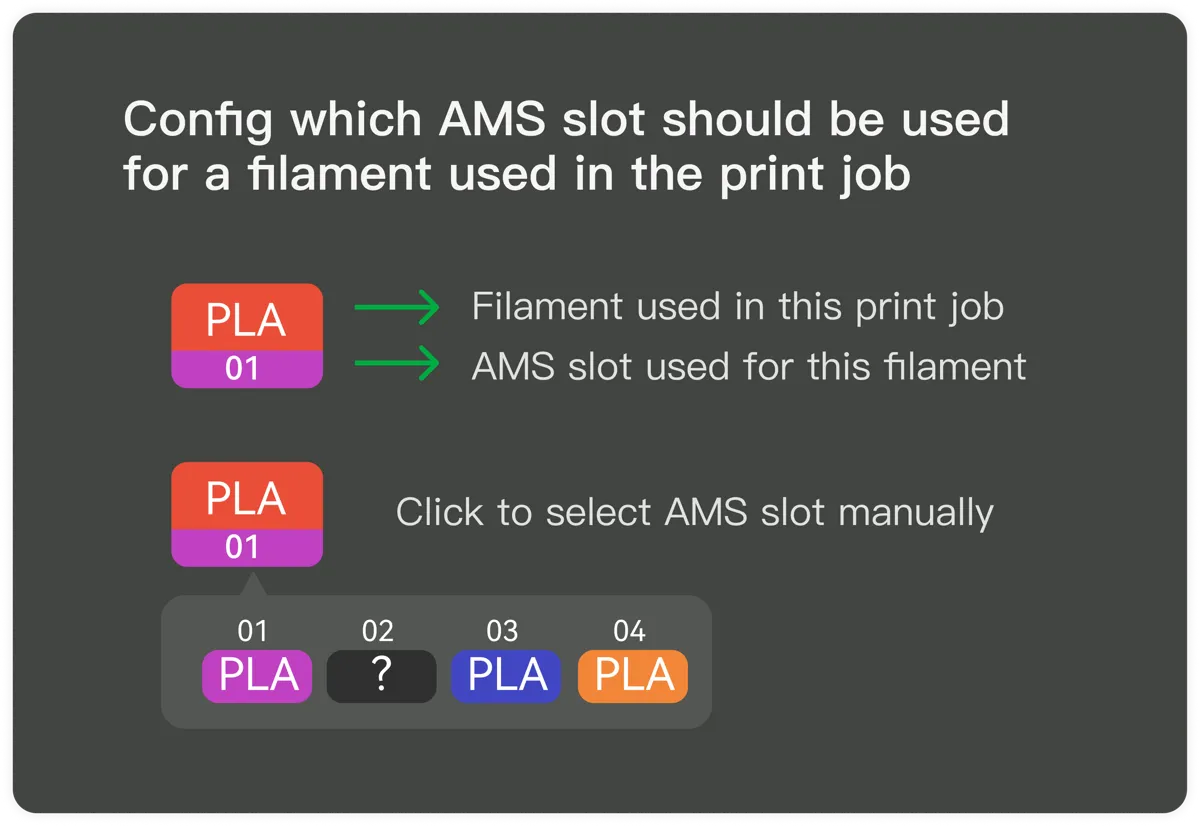

Når du sender en flerfarveprintopgave i sliceren, matches modellen automatisk med det nærmeste farvefilament i AMS-slottene. Du kan også tilpasse filamenterne i vinduet.
Vil du vide mere om flerfarveprint, kan du læse Betjeningsguide til flerfarveprint.

Registrering af tomt filament og filament-backup-funktion

Når du printer med AMS, har den stadig funktionen til registrering af tomt filament, som kan opdeles i følgende to tilfælde:

1. Print med ét materiale: Når printhovedet registrerer, at filamentet er sluppet op, kontrollerer det først, om fremførerens Hall-kontakt stadig registrerer filamentet. Hvis fremføreren registrerer filamentet, flytter printhovedet sig til rensestationen, og fremføreren fortsætter med at føre filament til ekstruderen uden at melde fejl. Hvis fremførerens Hall-kontakt heller ikke registrerer filamentet, meldes det, at filamentet er sluppet op, og at et nyt filament skal indsættes.

2. Print med flere materialer: Der er et særligt tilfælde ved print med flere materialer, nemlig at det sidste stykke filament er blevet frigjort fra spolen. Hvis filamentet på dette tidspunkt skal skiftes midt i printet, kan filamentet ikke længere trækkes tilbage, så det resterende filament renses direkte ud, hvorefter der skiftes til et andet slots filament for at fortsætte printet, når rensningen er fuldført. Skærmen viser, at filamentet er sluppet op, og beder dig vente, mens det gamle filament renses ud.

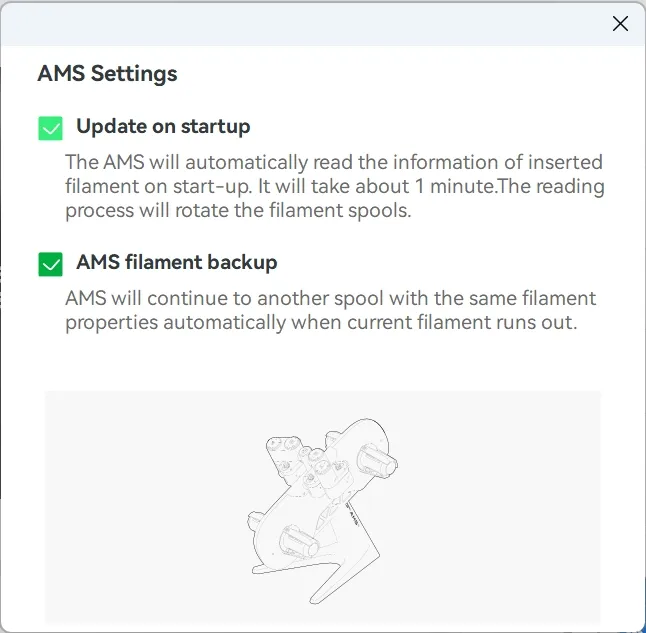

3.  AMS filament-backup: AMS Lite skifter automatisk til en anden spole med de samme filamentegenskaber, når det aktuelle filament slipper op. Disse filamentegenskaber omfatter mærke, type, farve og dysetemperatur. Hvis AMS'en ikke kan finde det samme filament, viser den en besked om, at det aktuelle slot er tomt. For at aktivere denne funktion skal du markere "AMS filament backup" på AMS-indstillingssiden. Funktionen kræver filamenter med nøjagtig de samme egenskaber. Det anbefales at bruge Bambu-filament som erstatning for Bambu-filament og ikke-Bambu-filament som erstatning for ikke-Bambu-filament.

AMS arbejdsgang

Indlæsning og afladning

Under indlæsningsprocessen fører fremføreren filamentet ind i printhovedet og stopper, når ekstruderens tandhjul har grebet filamentet 3 mm. Når ekstruderen fortsætter med at ekstrudere filamentet, bekræftes vellykket indlæsning og greb om filamentet, hvis fremførerens tilhørende kilometertællerhjul også roterer.

Under afladningsprocessen sender ekstruderen filamentet ud, og fremføreren trækker filamentet tilbage ud af filament-huben. Så anses afladningen for vellykket.

Kontrol af filamentets placering

Når du klikker på indlæs/aflad eller starter et print, kontrolleres filamentets placering, hvis der er filament inde i printhovedet. Formålet med denne kontrol er at se, om filamentet inde i printhovedet kommer fra hvilket slot i AMS'en eller fra en ekstern spole.

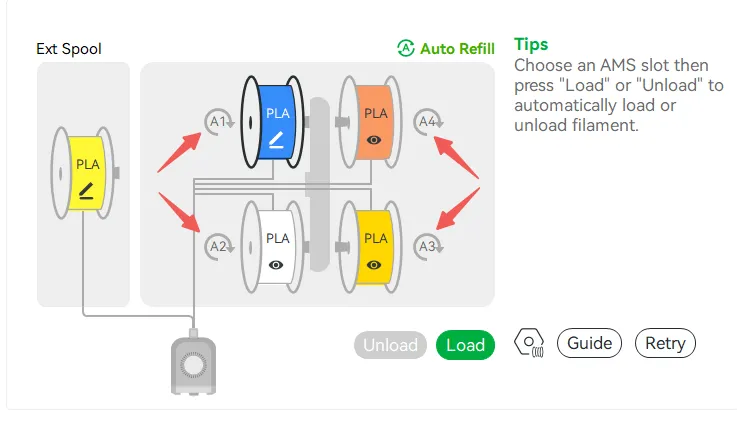

For hvert slot findes kun én fremføringssensor, nærmere bestemt fremføringens Hall-sensor. Når der er indsat filament i alle fire slots, kan AMS'en ikke ud fra sensorerne alene afgøre, hvilket slot filamentet føres ud fra. Hvis der f.eks. er indlæst filament fra slot 1, viser skærmen/Studio med fed skrift, at filament fra slot 1 er forbundet til printhovedet, hvilket angiver dets tilstedeværelse (som vist nedenfor).
Men hvis du klipper filamentet af ved printhovedet og trækker det ud og manuelt fører filamentet i slot 2 ind, viser skærmen stadig, at filamentet i slot 1 er forbundet til printhovedet. Derfor er det nødvendigt at kontrollere filamentets placering én gang for at vide, hvilket slot det aktuelle filament kommer fra, før du indlæser/aflader.

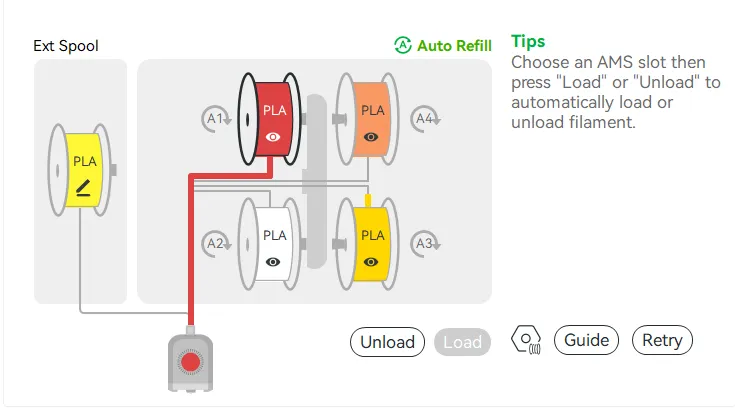

Den viser, at filamentet inde i printhovedet kommer fra slot 1

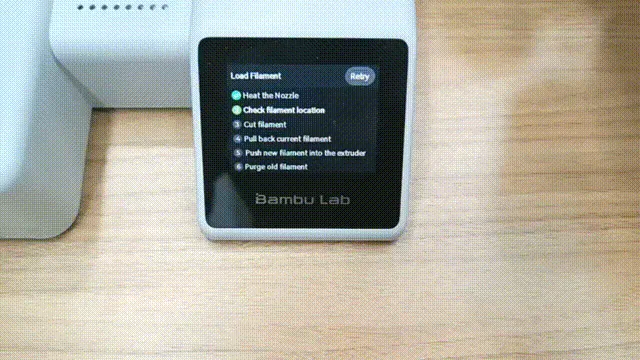

Logik for kontrol af filamentets placering: Når der er filament inde i printhovedet, forsøger den at ekstrudere et lille stykke. Hvis kilometertællerhjulet på fremføreren i et bestemt slot bevæger sig, kommer filamentet fra dette slot. Hvis den ikke kan ekstrudere filamentet, forsøger hvert slot at trække et lille stykke filament tilbage. Hvis printhovedets sensor ikke registrerer noget filament efter at have trukket filamentet tilbage i et bestemt slot, angiver det, at filamentet kommer fra dette slot. Hvis de to ovenstående metoder ikke finder filamentets slot, vurderes det, at det kommer fra en ekstern spole, eller at det er et brækket filament.

Print

Efter at AMS Lite har ført filamentet frem til ekstruderen og startet printet, er det kun ekstruderen, der trækker filamentet under printprocessen, og AMS Lites fremførermotor arbejder ikke. På dette tidspunkt roterer motoren inde i fremføreren altså ikke, mens kilometertællerhjulet stadig roterer.
