Registrering af luftprint

Hvad er registrering af luftprint?

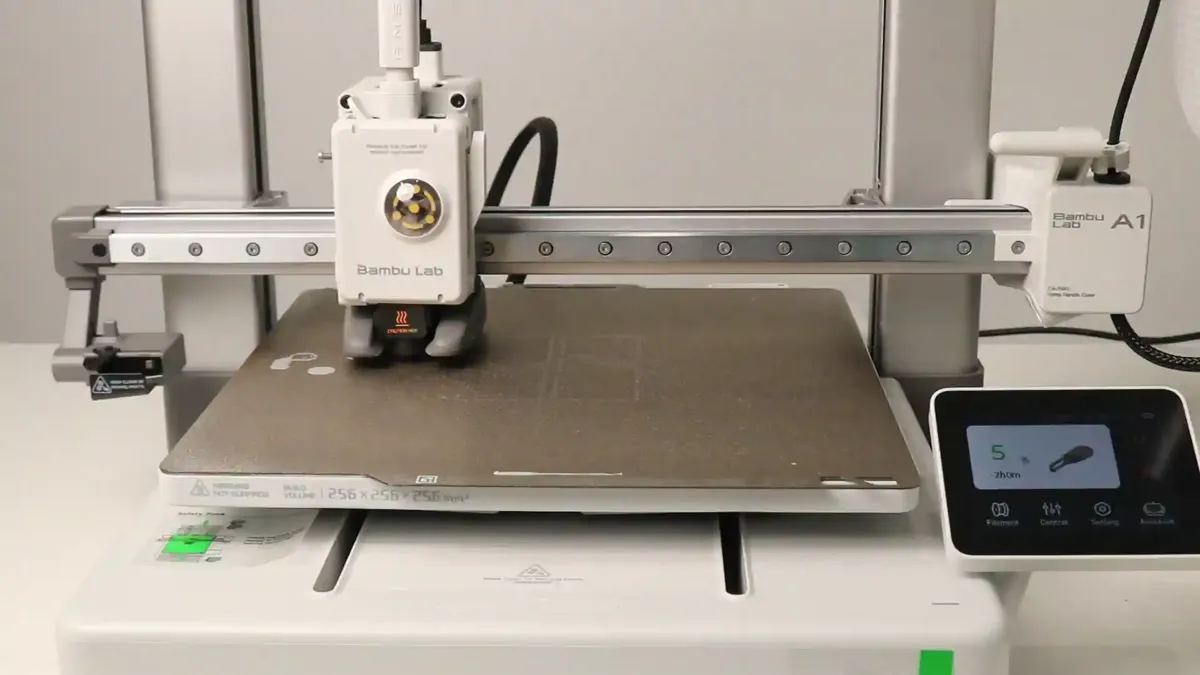

I 3D-printprocessen kan dysen nogle gange, af forskellige årsager, ikke ekstrudere filamentet korrekt, hvilket resulterer i ”luftprint”. Den følgende gif viser luftprint på A1:

Printerne i A1-serien er udstyret med en funktion til registrering af luftprint. Når du printer med AMS Lite, overvåger printeren i realtid sensorinformationen fra AMS Lites kilometertæller. Når den registrerer, at ekstruderen ikke kan ekstrudere filamentet, og ”luftprint” opstår, skærer printeren automatisk filamentet over og fører det ud, sætter printjobbet på pause og melder fejlen.

Hvordan registreres luftprint?

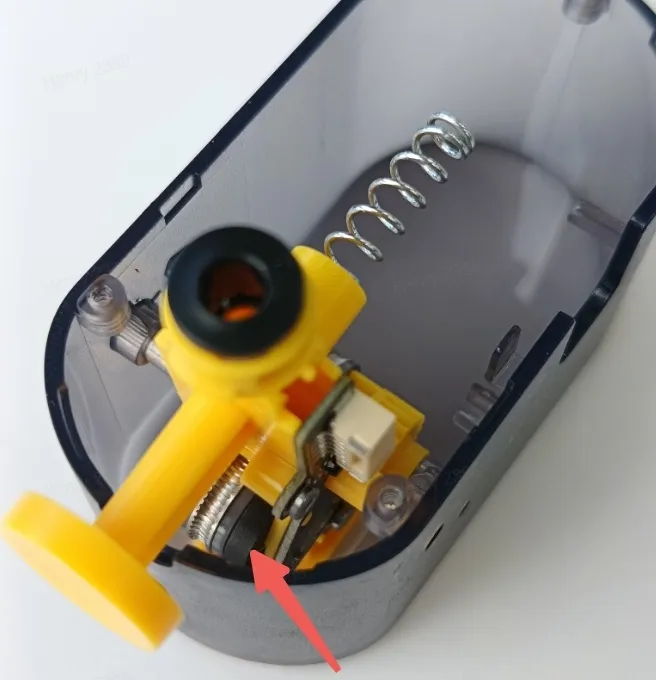

Når en printer i A1-serien arbejder sammen med AMS Lite, er det kun ekstruderen, der trækker filamentet til ekstrudering, efter AMS Lite har ført filamentet frem til ekstruderen. Under ekstruderingen roterer kilometertælleren inde i feederen passivt i takt med, at filamentet sendes ud, og filamentets tilbagelagte længde kan beregnes. Hvis den forventede fremføringslængde i print-G-code fortsat stiger, mens tællingen på feederens kilometertæller står stille, vurderes det som ”luftprint”. Kilometertællerens placering er vist nedenfor:

Fordi registreringen af luftprint bygger på den unormale ekstruderingslængde af filamentet beregnet af feederen, vil der i denne vurderingsproces ske en vis grad af ”luftprint”. Hvis du løser ekstruderingsproblemet og fortsætter printet, kan printet have defekter som underekstrudering. Hvis defekten er acceptabel, kan du vælge at fortsætte printet, ellers kan du stoppe printjobbet og starte printet forfra.

Aktivér registrering af luftprint og gældende betingelser

Fra og med firmwareversion 01.02.00.00 begynder printerne i A1-serien at understøtte funktionen til registrering af luftprint. Du kan aktivere funktionen på siden AMS-indstillinger på skærmen, som vist på følgende figur:

Desuden kræver brugen af funktionen til registrering af luftprint, at følgende to betingelser er opfyldt:

1. Der printes med AMS Lite.
2. Diameteren på den dyse, printeren bruger, er større end eller lig med 0,4 mm.

Forskellen mellem registrering af luftprint og registrering af filamentsammenfiltring

Printerne i A1-serien er udstyret med et modul til registrering af filamentsammenfiltring, som også registrerer nogle af de forhold, der kan forårsage ”luftprint”. Du kan se flere detaljer i wikien: Introduktion til registrering af filamentsammenfiltring

Selvom begge disse funktioner har til formål at registrere problemet med ”ikke at kunne ekstrudere jævnt under printprocessen”, har de visse forskelle i deres anvendelsesscenarier:

• Registrering af luftprint: Anvendelsesscenariet er som regel, at den udvendige fremføringsmodstand er normal, men printeren stadig ikke kan ekstrudere korrekt, hvilket typisk skyldes en fejl inde i printhovedet. Almindelige fejlårsager: tilstoppet dyse, tilstoppet ekstruder eller unormalt tandhjul, for tynd filamentdiameter samt at filamentet og ekstruderens tandhjul glider.
• Registrering af filamentsammenfiltring: Anvendelsesscenariet bruges som regel til at registrere for stor udvendig modstand, der gør, at ekstruderen ikke kan trække filamentet jævnt under printet, hvilket resulterer i dårlig ekstrudering. Almindelige fejlårsager: sammenfiltret eller knækket filament på spolen samt for lange eller kraftigt bøjede PTFE-slanger.
