Udpakningsguide til A2L

Videoguide

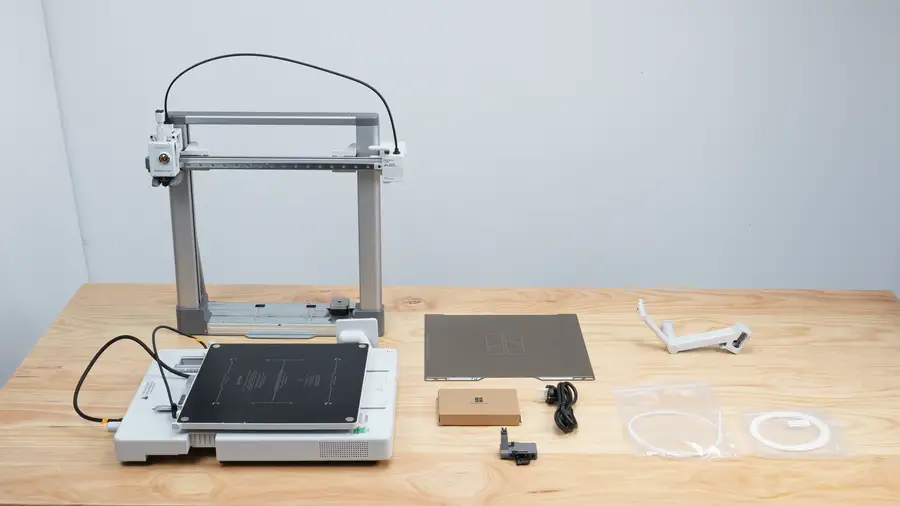

Hvad er der i kassen

Udpakningstrin

Fjern emballagen og tag tilbehoret ud

Trin 1. Fjern emballagen

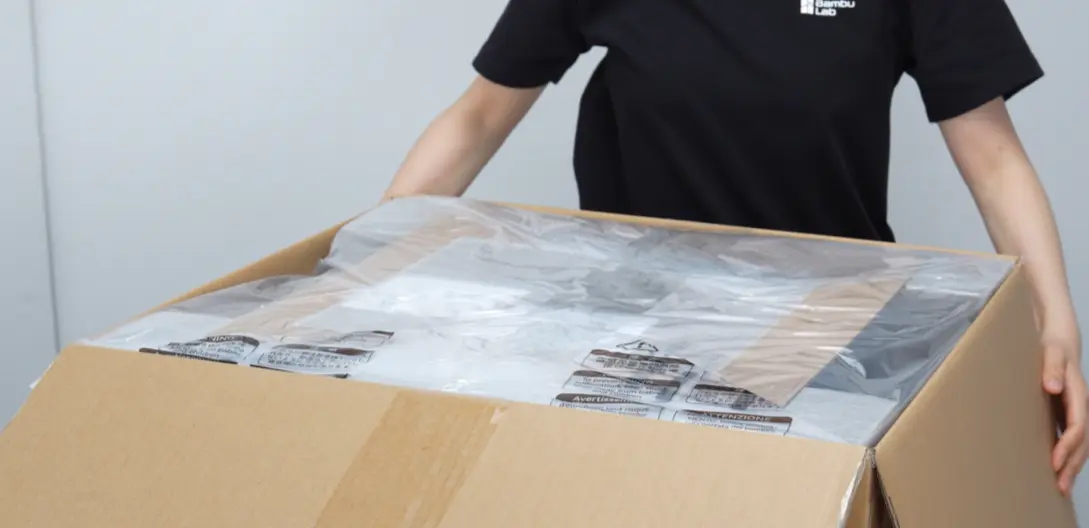

• Skaer den ydre kasse op, riv fugtbeskyttelsesposen op, og laeg fugtbeskyttelsesposen over den ydre kasse.

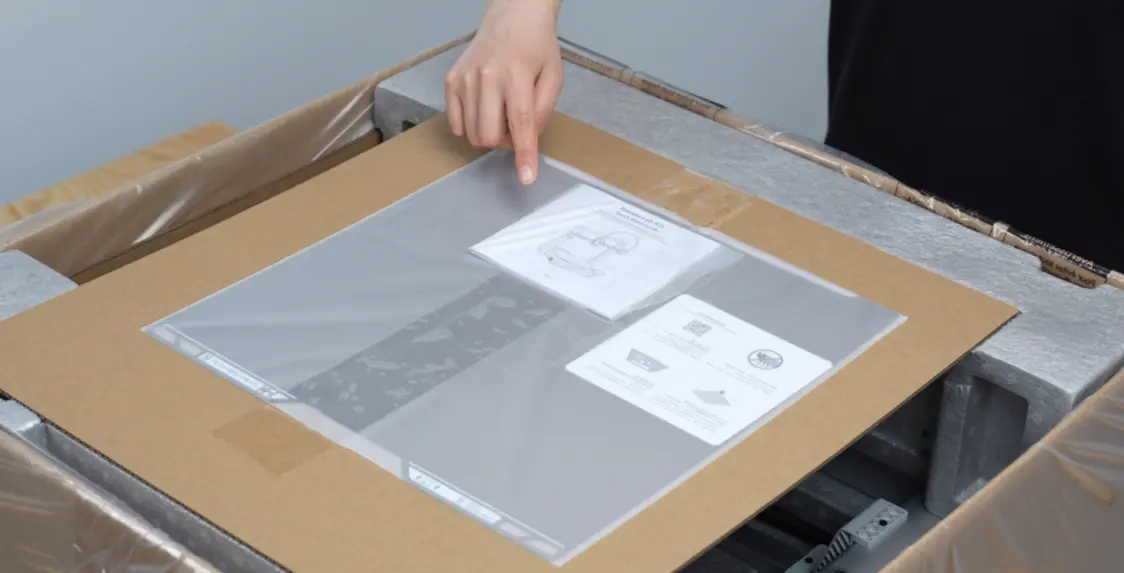

• Laes kvikguiden grundigt, sa du paa forhand kender forholdsreglerne ved udpakning.


Trin 2. Tag tilbehoret ud

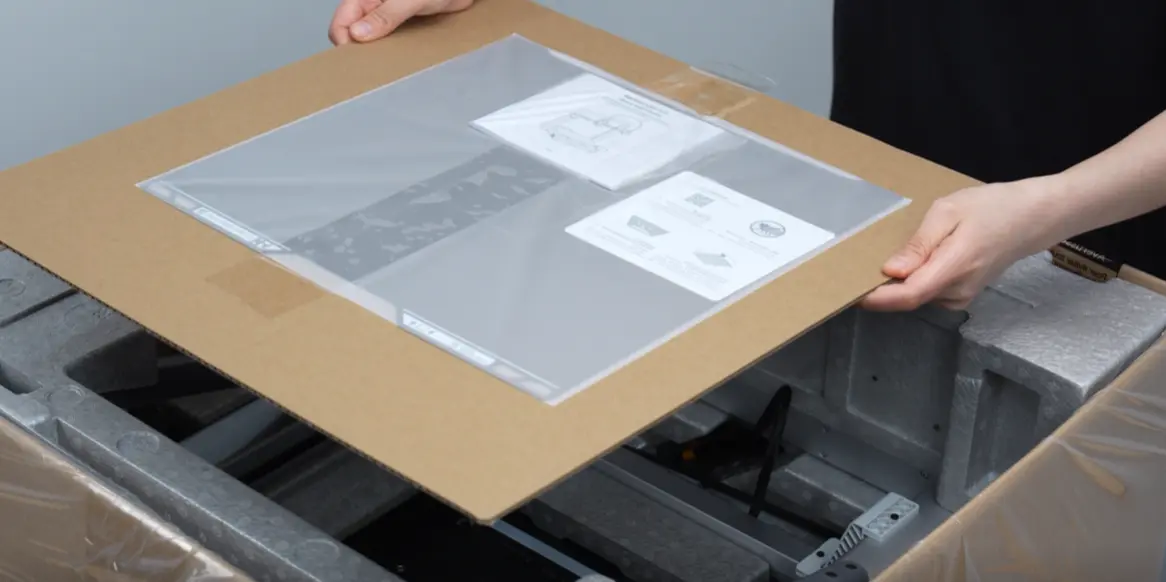

• Tag byggepladen ud.

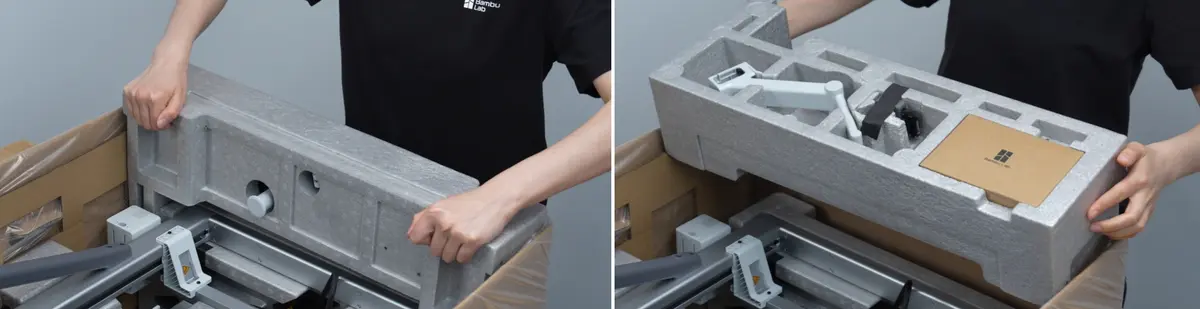

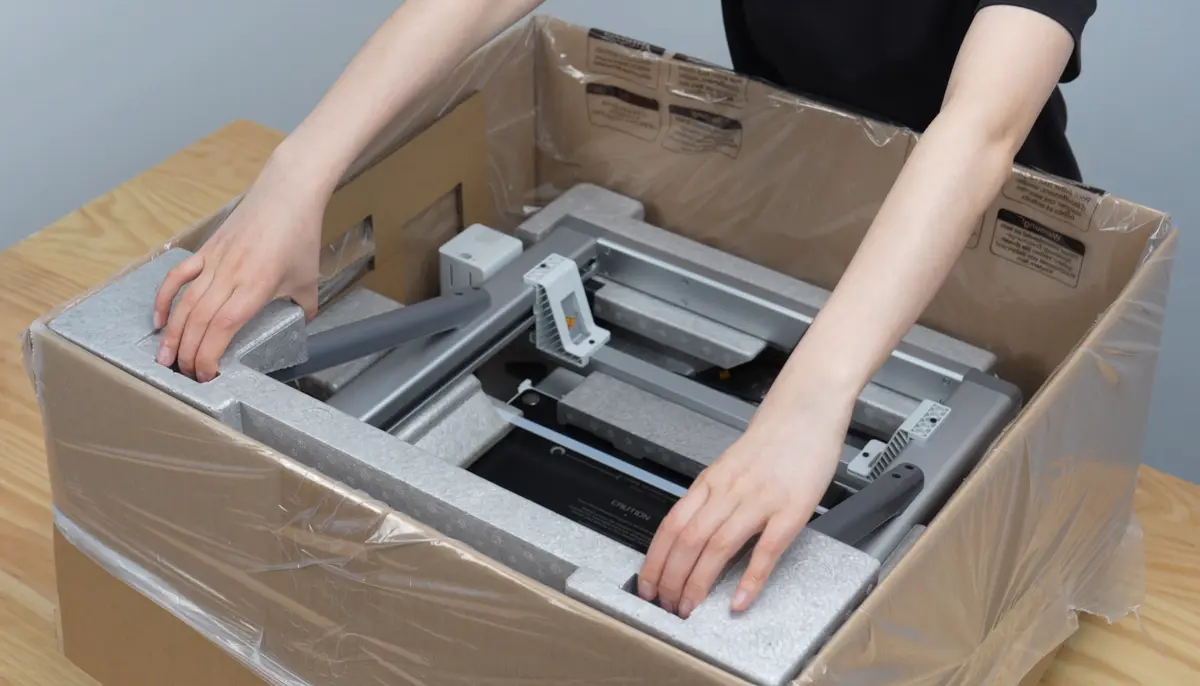

• Tag det overste skum ud sammen med tilbehoret deri (tilbehorsboks, Purge Wiper, spoleholder).


• Tag det andet stykke overste skum ud.

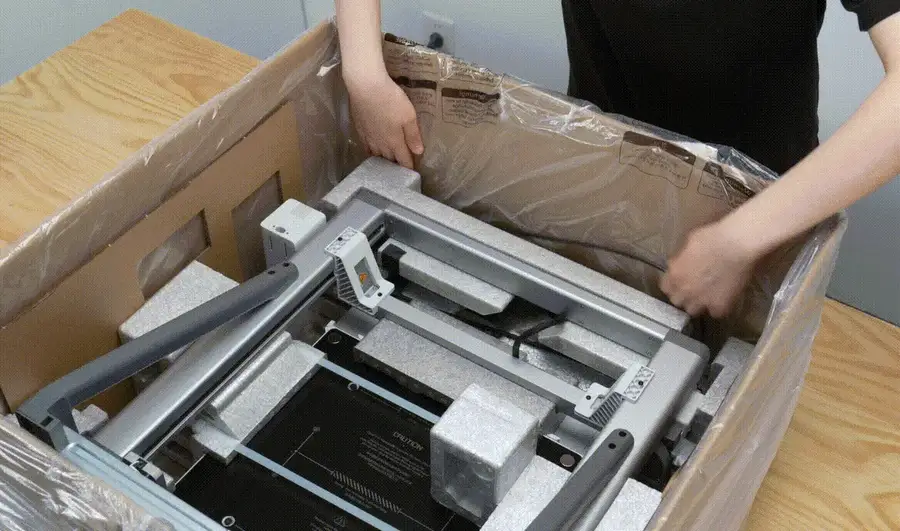

• Tag printhovedkablet ud, hold derefter i den morkegra del for at tage printerens ramme ud, og placer den lodret paa en stabil overflade.

Hold ikke i rammens X-akse. Hold i stedet i Z-aksen i begge sider eller i den morkegra del bag Z-aksen.

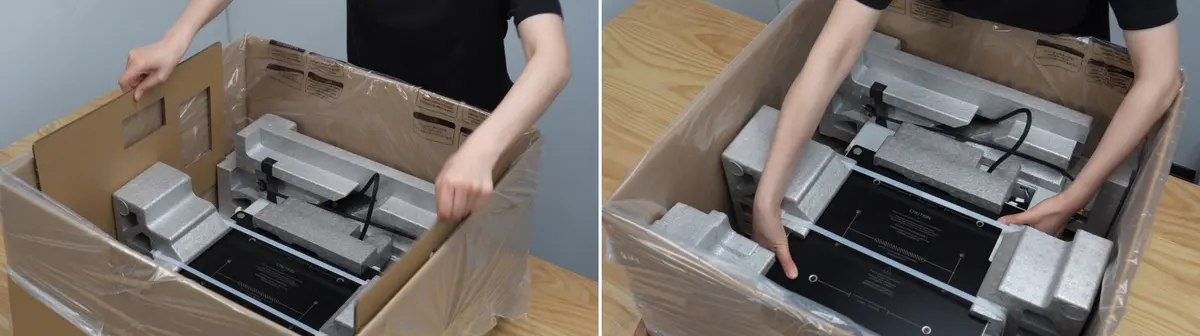

• Tag papkortet ud, loft derefter fra begge sider og tag printerens baseenhed ud. Trael ikke i strips. Placer baseenheden paa en stabil overflade.

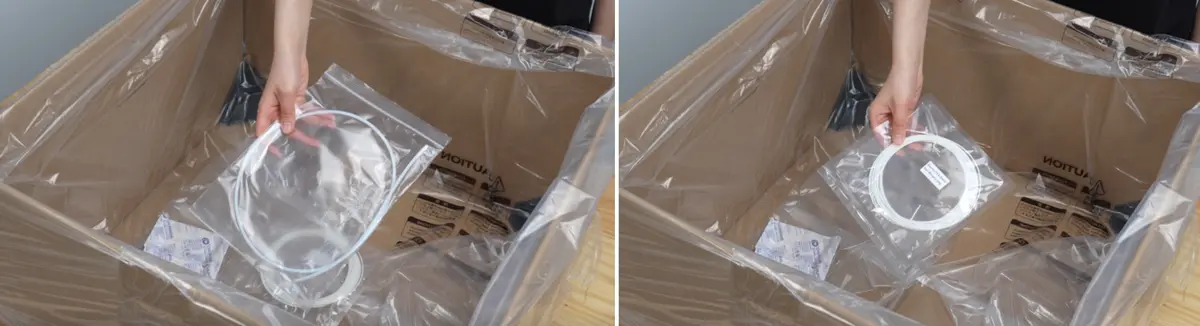

• Tag PTFE-slangen og filamentprover ud.


Trin 3. Fjern baseenhedens emballage

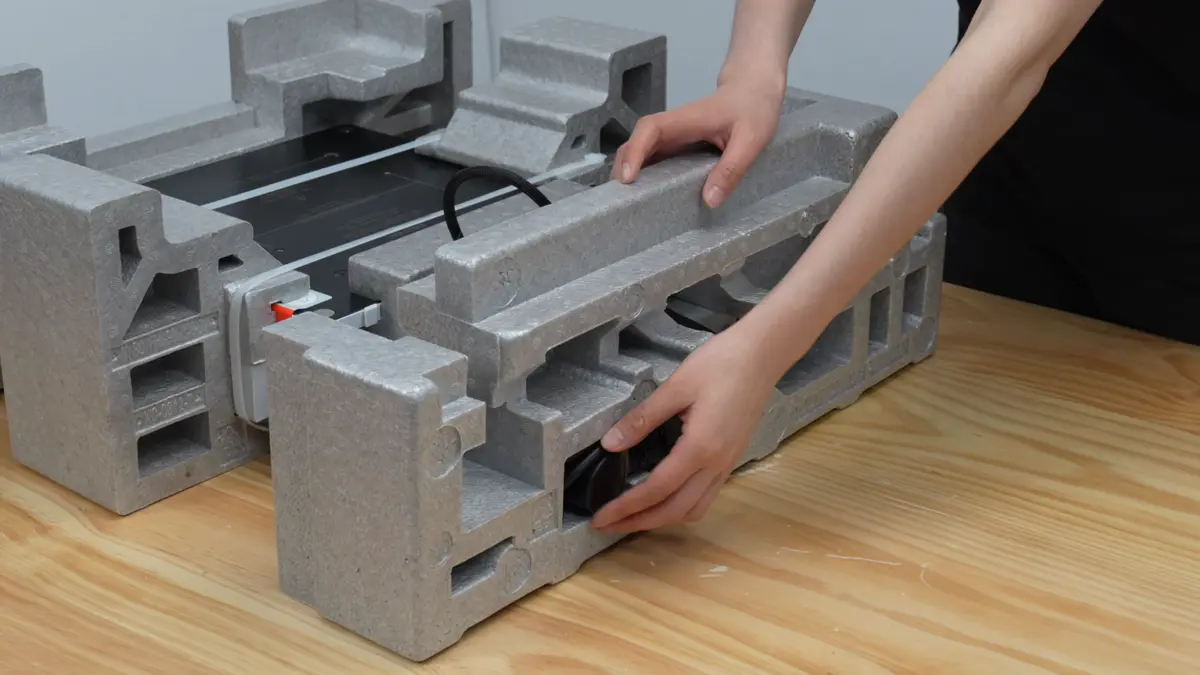

• Tag stromkablet ud af baseenhedens skum.

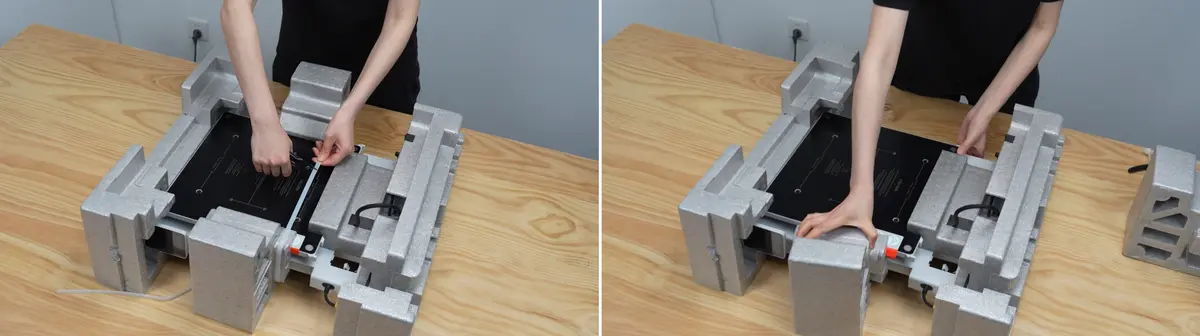

• Klip strips over, og fjern skummet fra venstre og hojre side af baseenheden.


• Fjern tapen og tag det integrerede kabel ud.

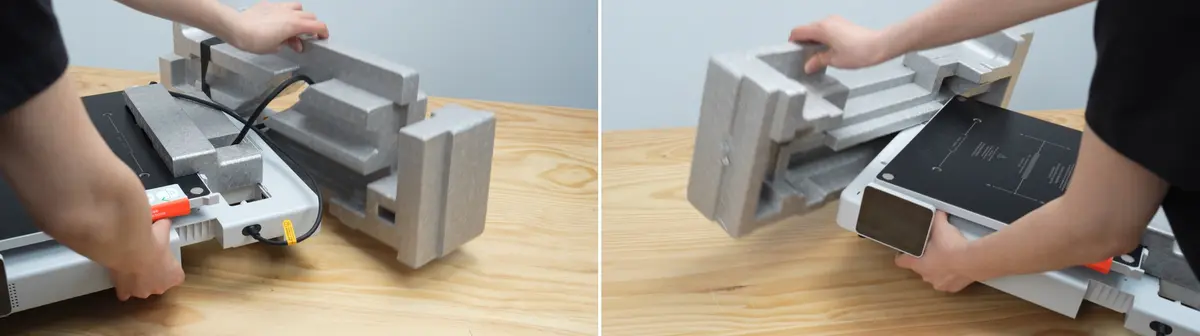

• Stot baseenheden med handen og fjern skummet for og bag paa baseenheden.

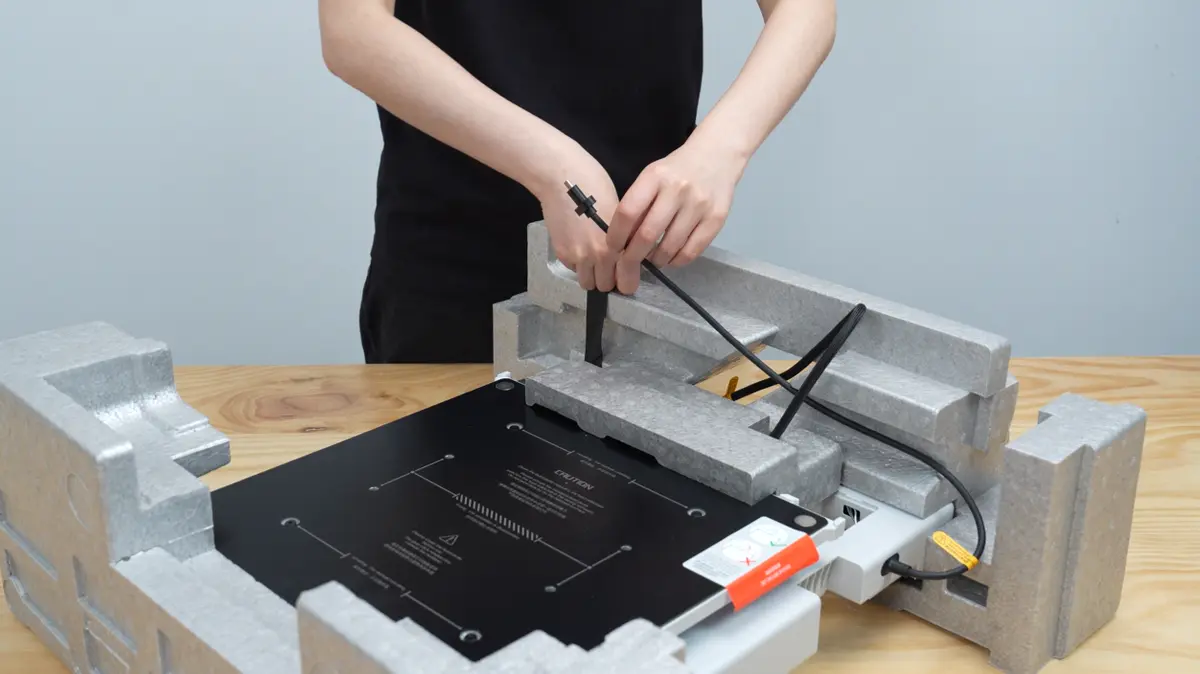

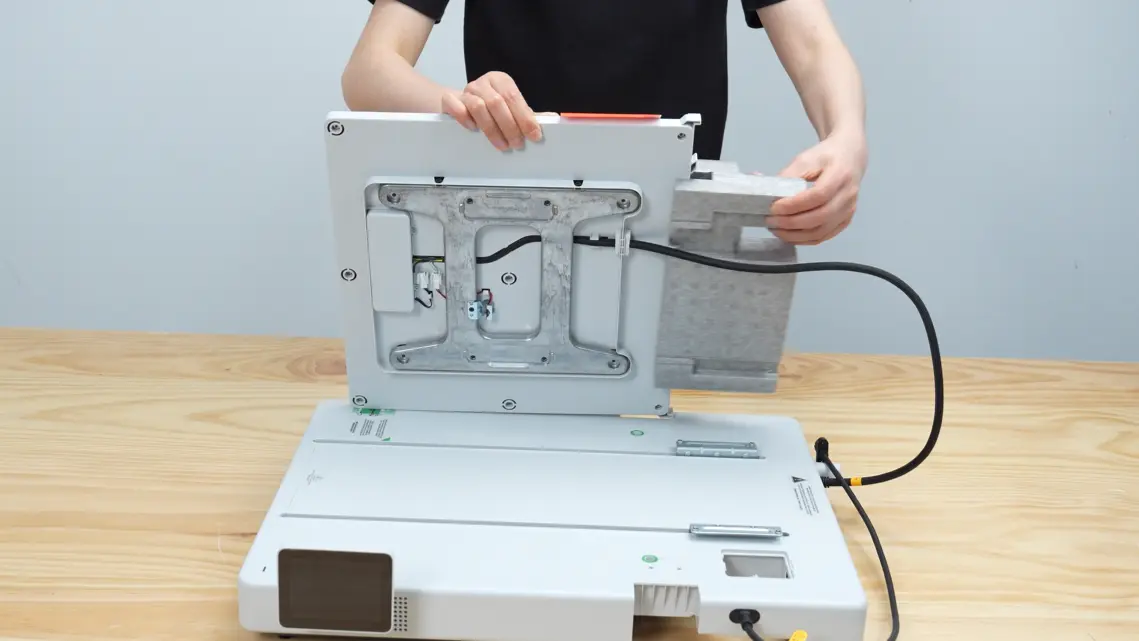

• Stot varmebordet med handen og fjern skummet bag varmebordet.


Samling af A2L

Trin 4. Fastgor varmebordet

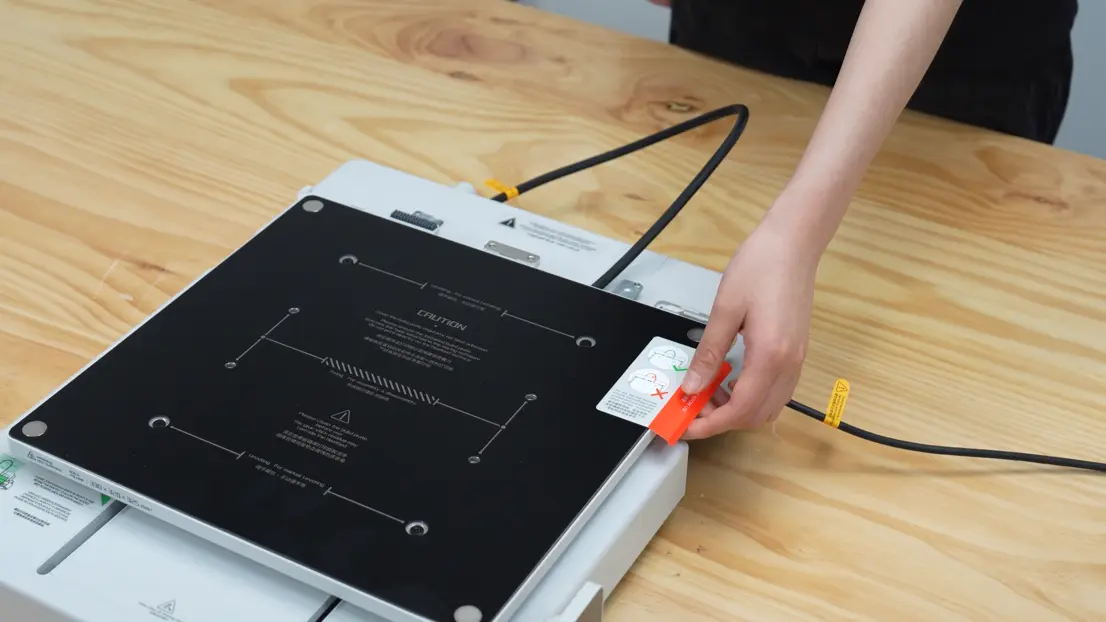

• Laes oplysningerne paa advarselsmaerket grundigt, sorg for at varmebordskablet ikke er snoet, og fjern derefter maerket fra varmebordet.

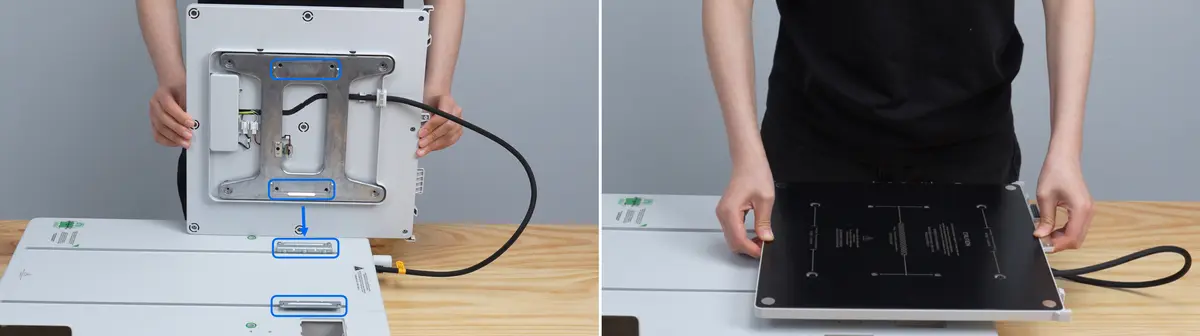

• Placer skruehullerne paa varmebordet og Y-slaeden ud for hinanden, og saet det paa plads i en bevaegelse.

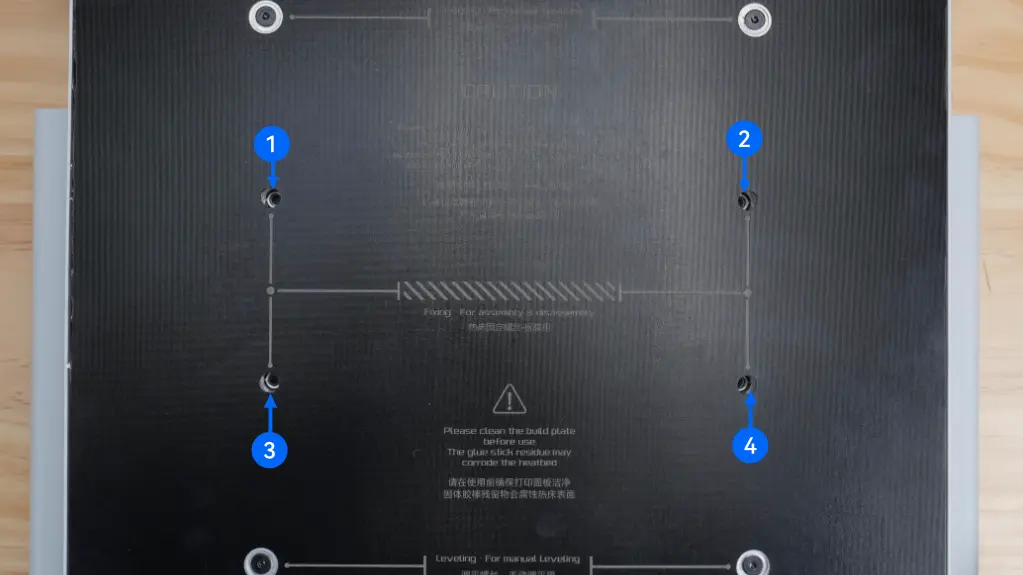

• Tag skruerne til varmebordet ud af tilbehorsboksen, skru 4 monteringsskruer i ved de markerede positioner for at fastgore varmebordet, og sorg for at bade varmebordet og Y-slaeden er spaendt fast.


Trin 5. Saml baseenheden og rammen

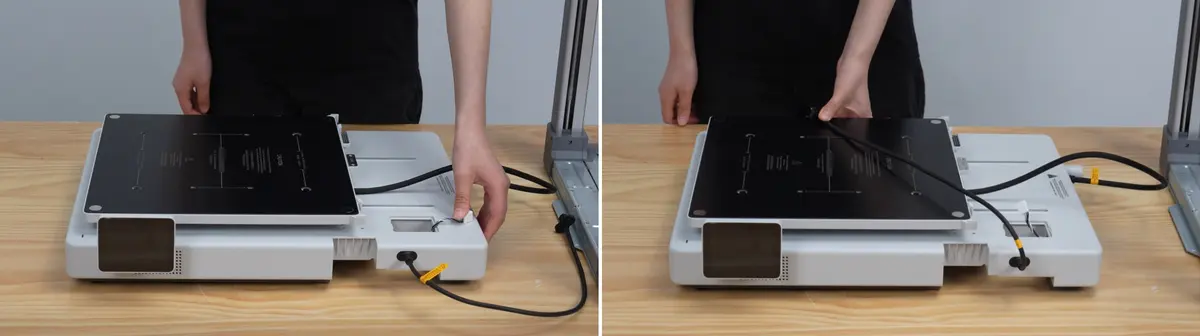

• Traek Z-motorkablet op, og hold det integrerede kabel med handen, sa det ikke kommer i klemme under samlingen.

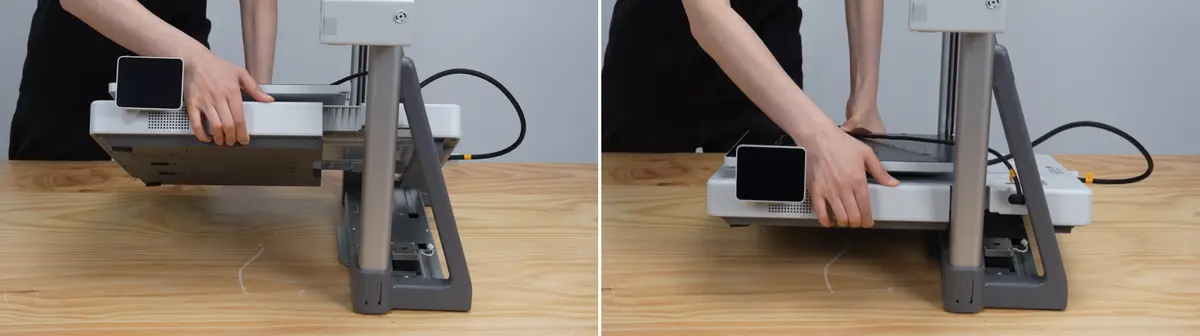

• Vip baseenheden ca. 45 grader som vist, sa den kan fores gennem rammen. Placer det integrerede kabels tilslutningspunkt paa baseenheden ud for rammens trekantede aabning, og sorg for at det sidder korrekt og ikke stoder mod andre komponenter.

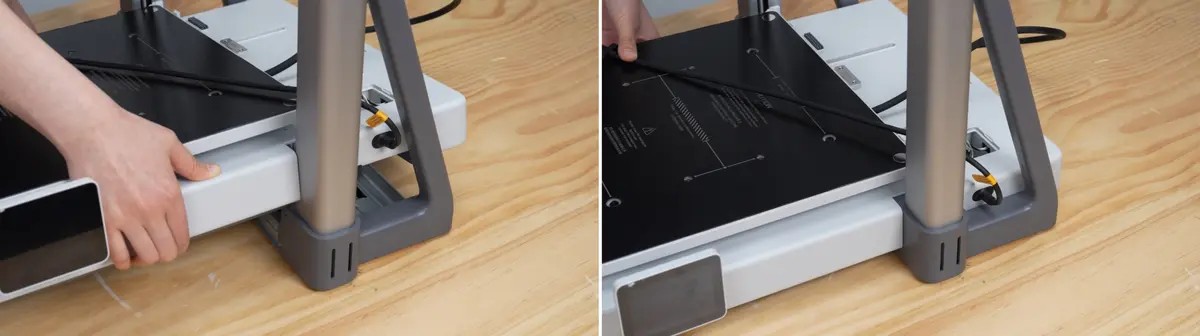

• Naar baseenhedens udskaering er placeret ud for rammen, saenkes baseenheden langsomt, indtil den flugter helt med rammen.

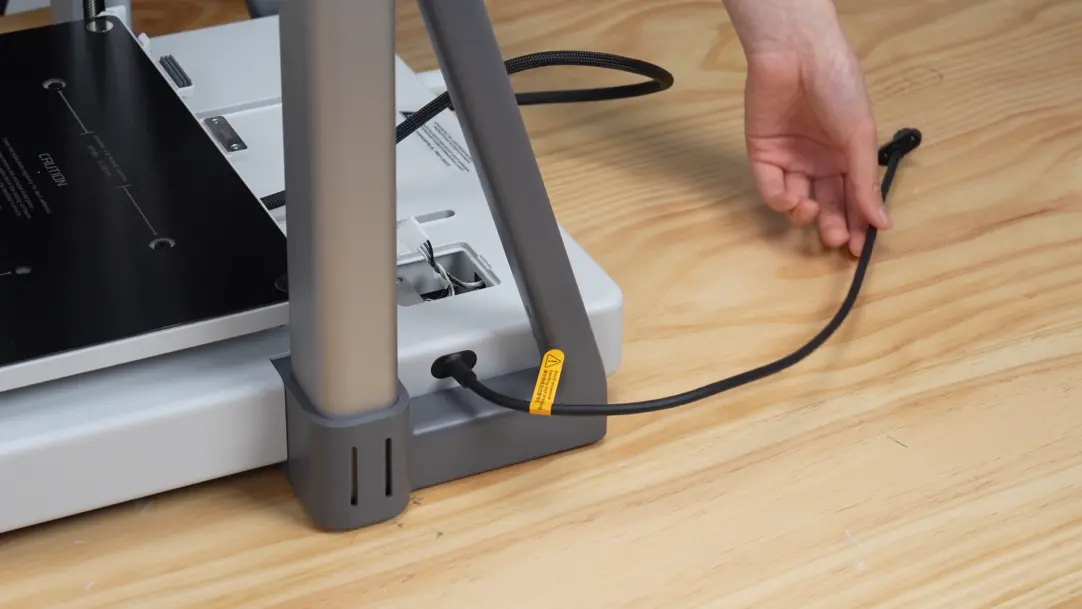

• For det integrerede kabel gennem rammens trekantede aabning og laeg det pant til side.


Trin 6. Fjern Y-aksens topdaeksel

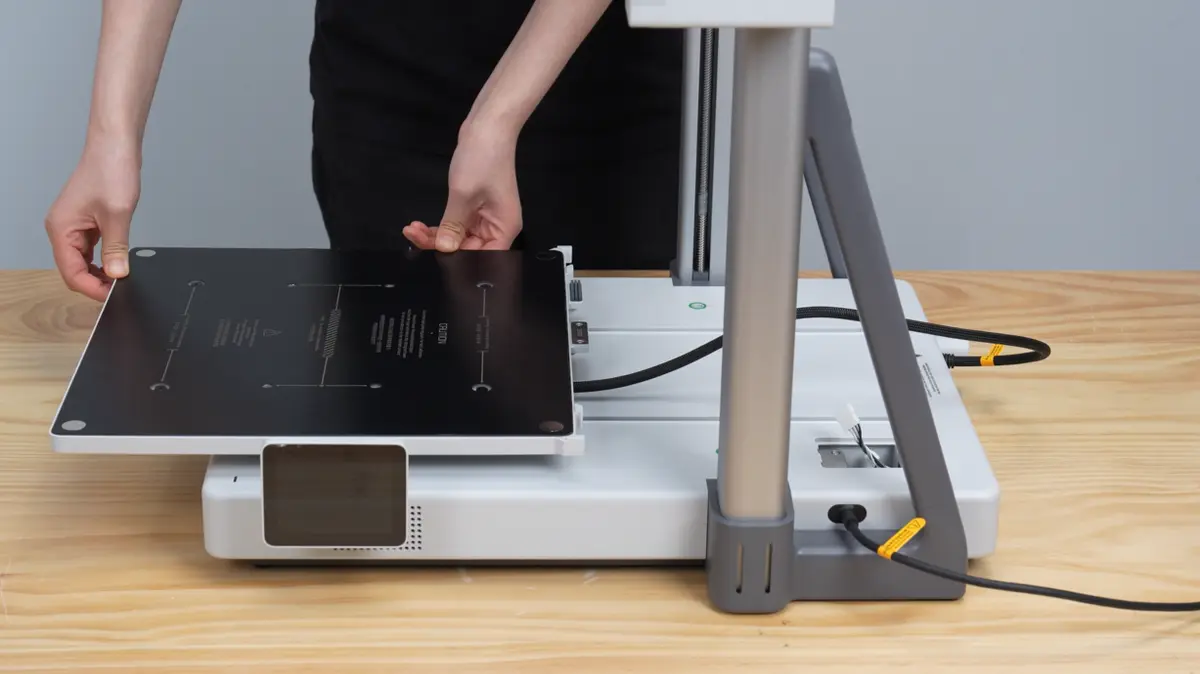

• Skub varmebordet helt frem til den forreste ende.

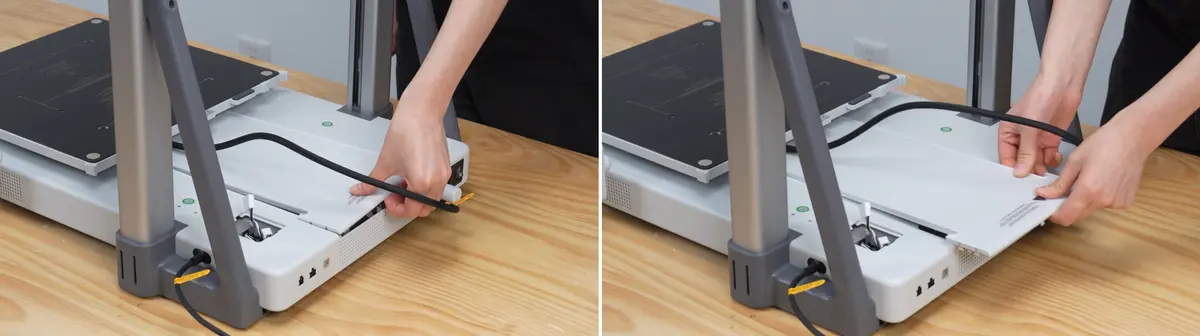

• Loft den bagerste ende af Y-aksens topdaeksel opad og tag det forsigtigt af.


Trin 7. Fastgor baseenheden

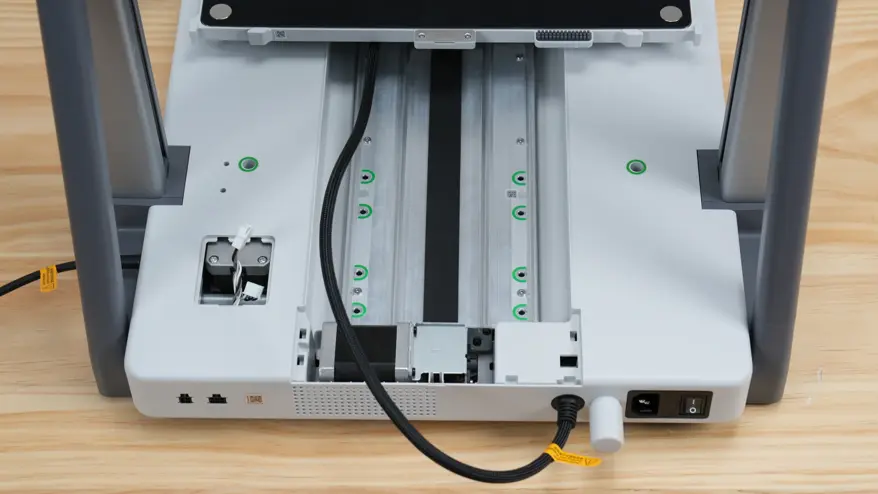

• Tag 10 skruer til baseenheden ud af tilbehorsboksen, og brug en H2.0-nogle til at montere dem i hullerne markeret med gront.


Laaseskruerne til basen skal spaendes helt.
Hvis skruerne ikke er spaendt, kan det give hakkende bevaegelser under drift og interferens med Y-aksen, hvilket forer til trintab eller unormal bevaegelse.
Hvis du senere oplever ovenstaende problemer, sa vend forst tilbage til dette trin og tjek, om skruerne er spaendt.

Trin 8. Smor Y-aksens styreskinne

• Tag smoreolien ud af tilbehorsboksen.


Brug venligst smoreolie. Brug af smorefedt er forbudt, da det kan beskadige maskinen.

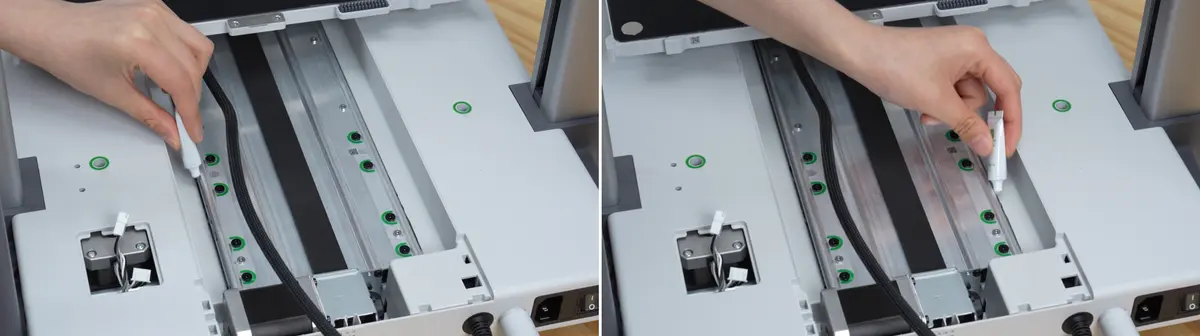

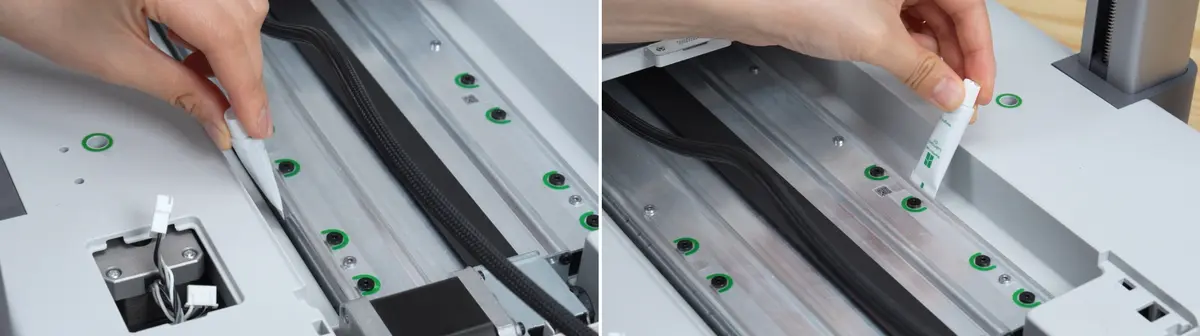

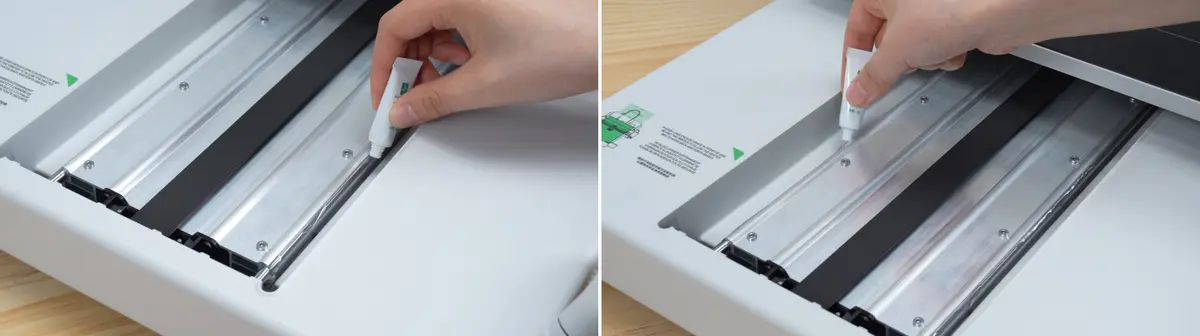

• Paafor en lille maengde smoreolie paa den overste kant af Y-aksens styreskinne (paa staalakslen).

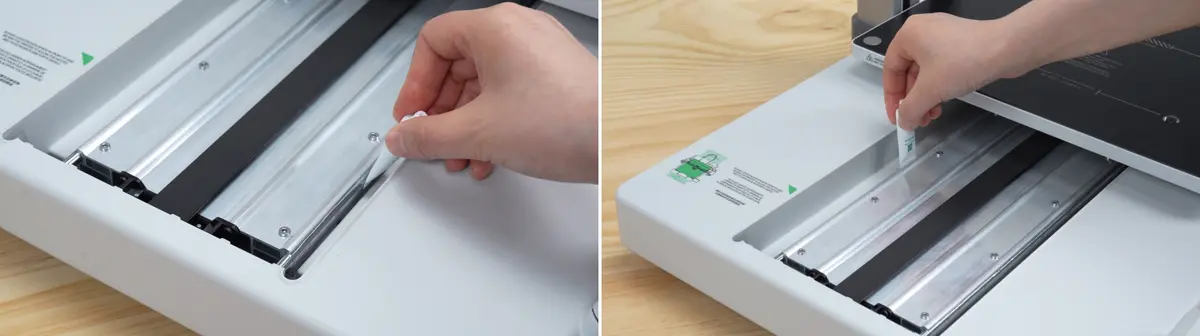

• Brug enden af smoreolietuben til at fordele smoreolien jaevnt paa skinnens buede overflade (paa staalakslen).

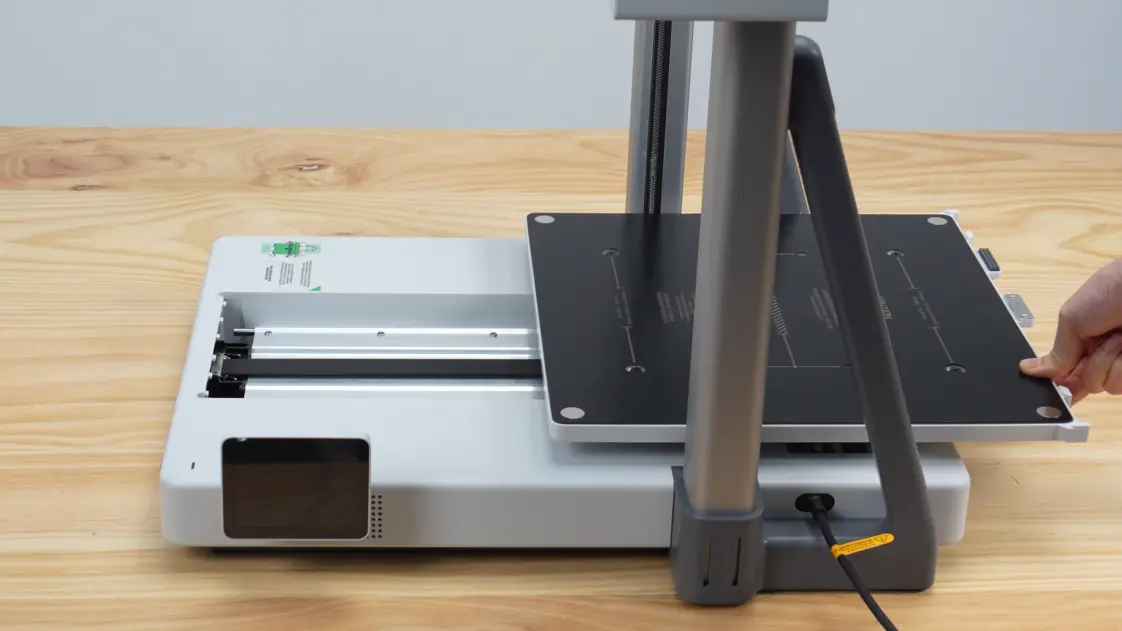

• Skub varmebordet til den bagerste ende.


• Smor staalakslen forrest paa printeren.


• Brug enden af smoreolietuben til at fordele smoreolien jaevnt paa skinnens buede overflade (paa staalakslen).

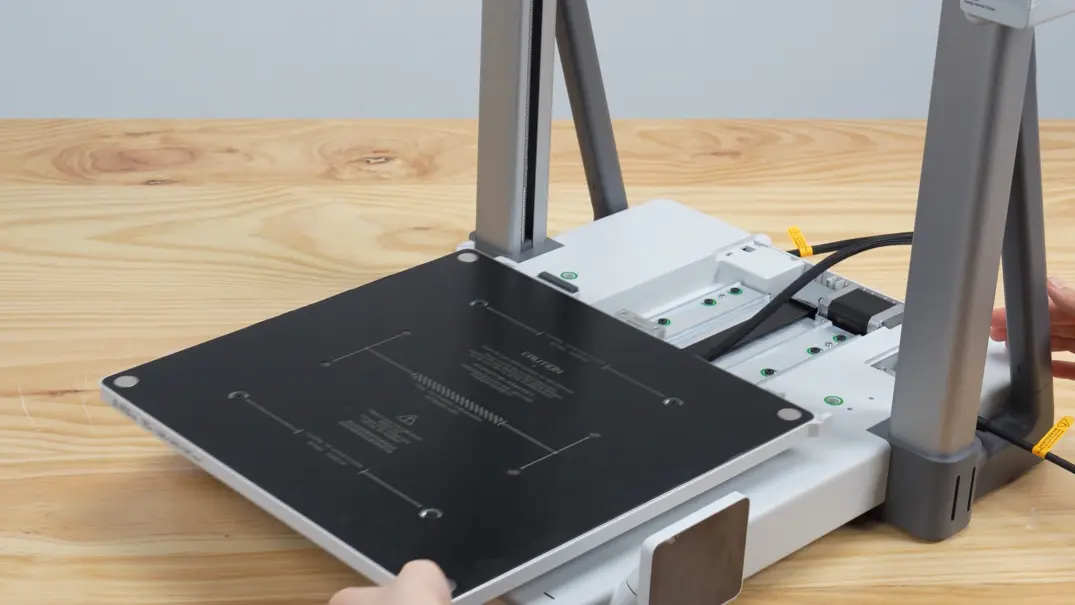

• Bevaeg varmebordet frem og tilbage for at fordele smoreolien jaevnt.


Trin 9. Monter Y-aksens topdaeksel

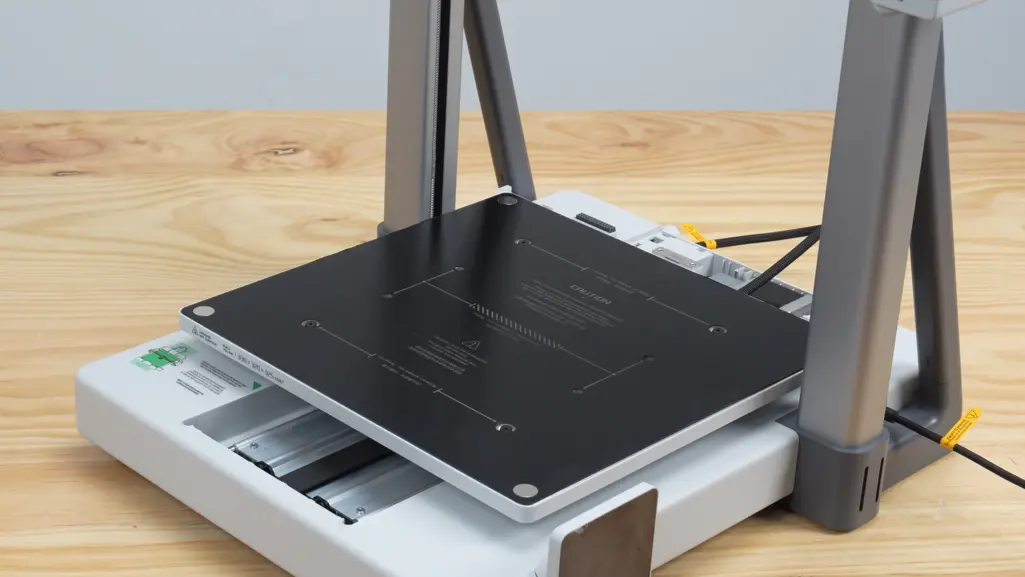

• Skub varmebordet til midten.

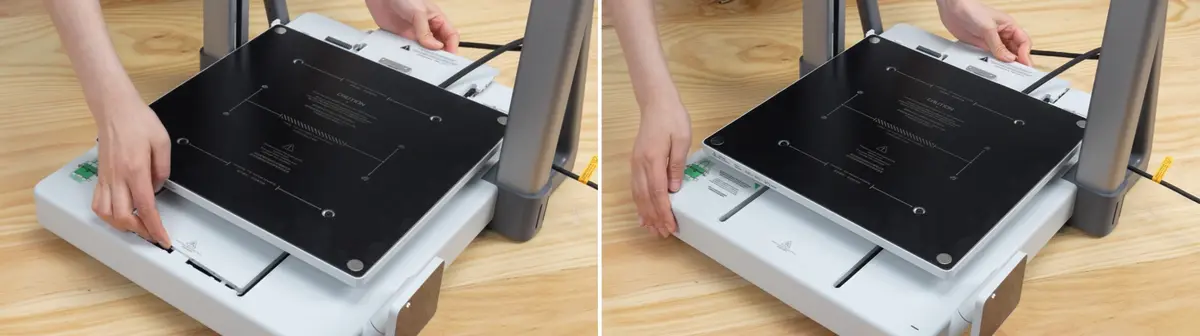

• Placer den forreste laasetap paa Y-aksens topdaeksel ud for monteringsudskaeringen og skub det forsigtigt paa plads.

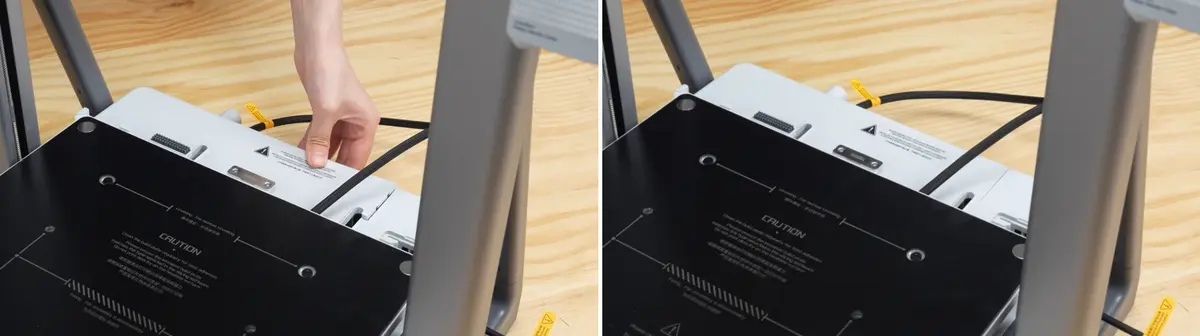

• Tryk ned paa den bagerste ende af Y-aksens topdaeksel, sa laasetappen er helt i indgreb.


Trin 10. Tilslut Z-motorkablet

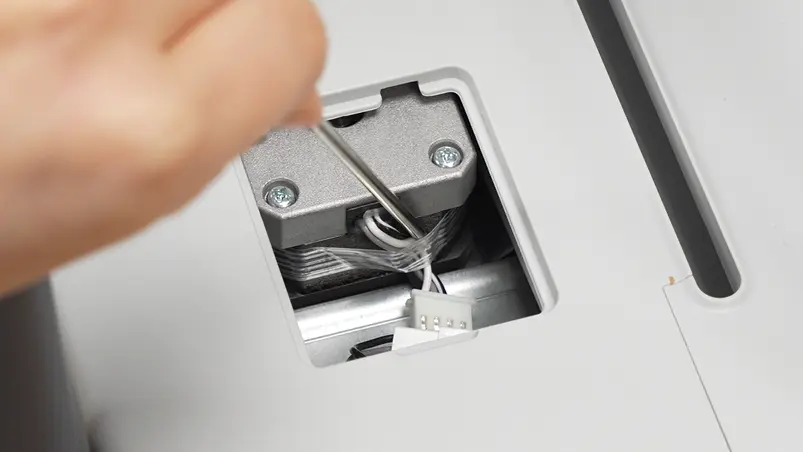

• Skub varmebordet over mod skaermsiden, brug en unbrakonogle til at lirke kablets fastgorelsestape op, og fjern den fra Z-motoren med handen.

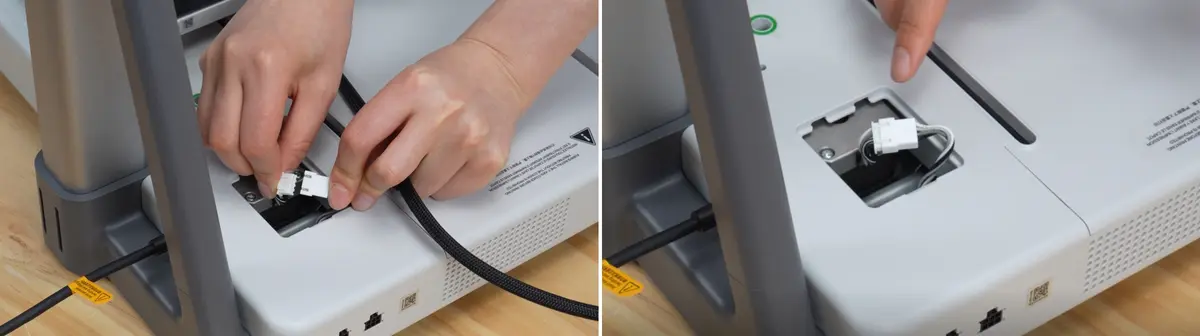

• Tilslut Z-motorkablet.

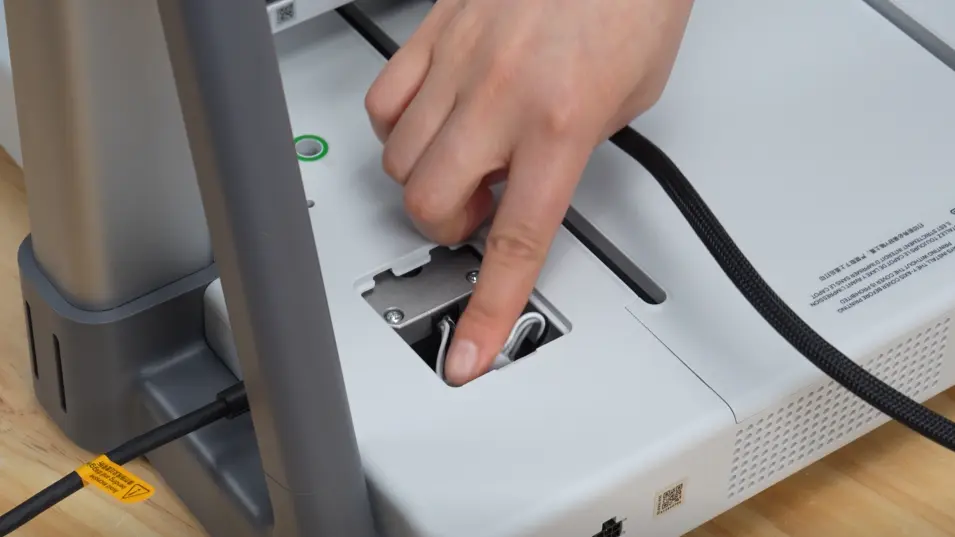

• Laeg kablet tilbage, sa det ikke blokerer monteringsomraadet.

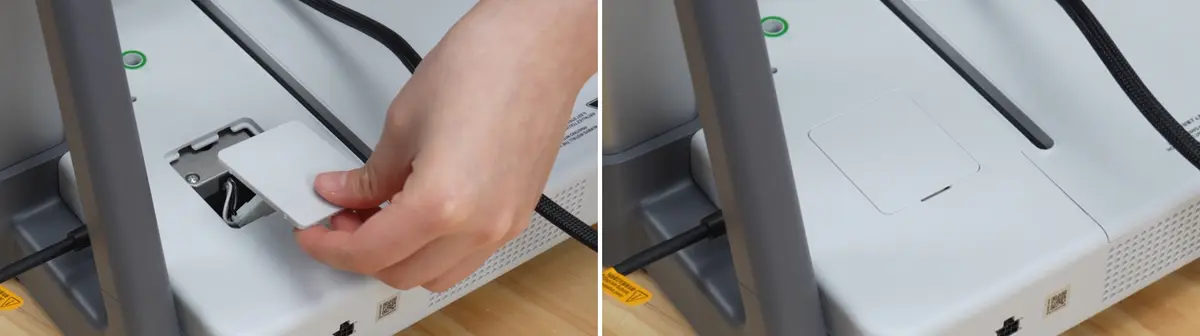

• Tag Z-motordaekslet ud af tilbehorsboksen, og saet det paa i den rigtige retning.


Trin 11. Tilslut det integrerede kabel

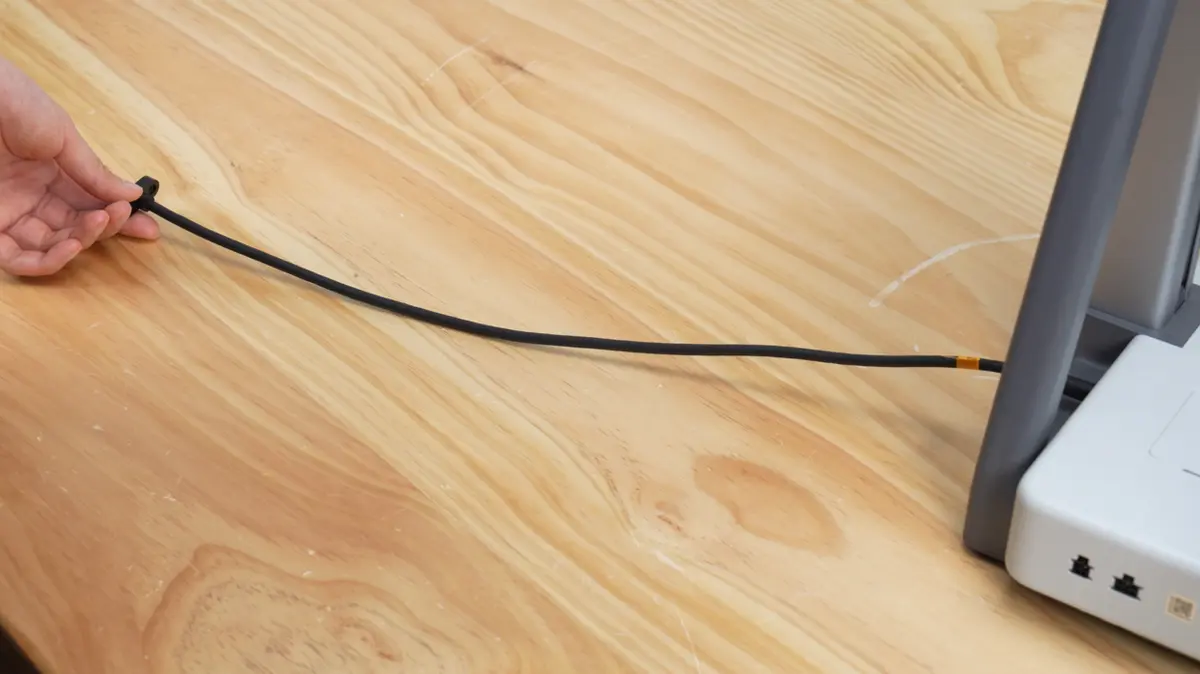

• Ret det integrerede kabel ud, sa det ikke er snoet.

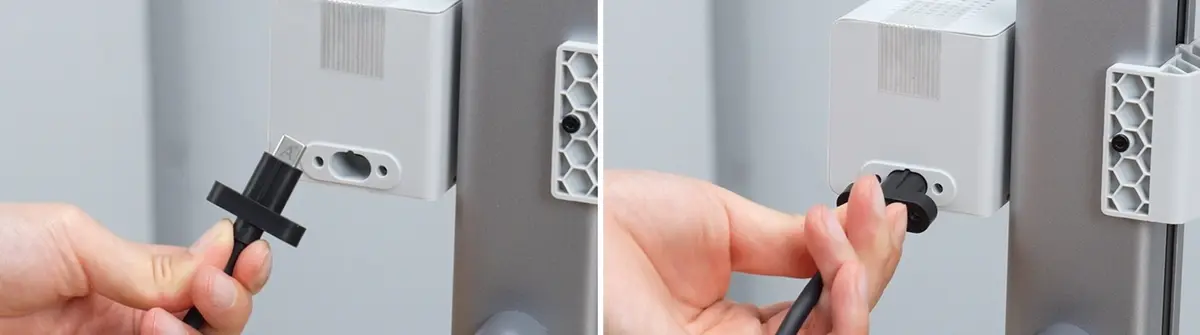

• Sorg for at stikket vender korrekt med bogstavet A opad, og saet derefter det integrerede kabel ind bagest i X-motorboksen.

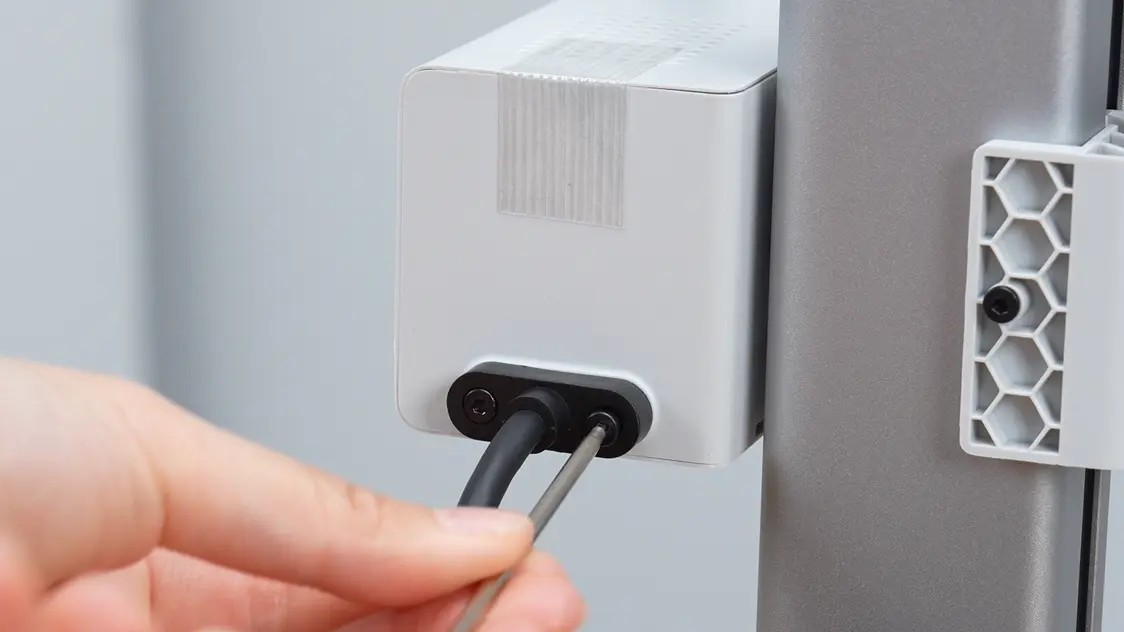

• Skru 2 skruer til det integrerede kabel i for at fastgore kablet.


Trin 12. Fjern Z-aksens begraensere

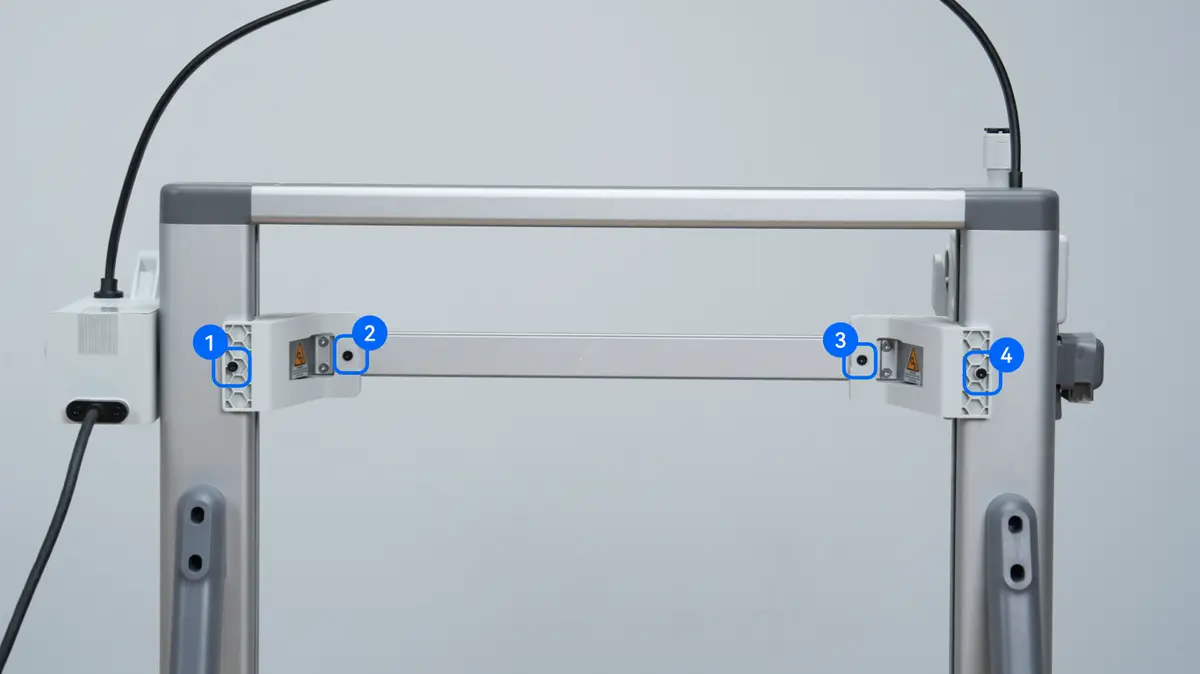

• Losn 4 skruer med en H2.0-nogle.

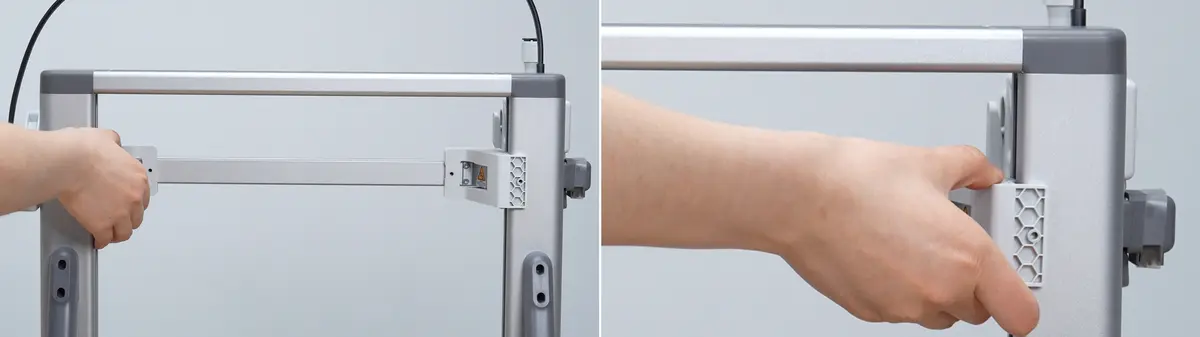

• Fjern de 2 Z-aksebegraensere.


Trin 13. Monter Purge Wiper

• Flyt printhovedet manuelt til midten af lineaerskinnen.


For du monterer Purge Wiper, skal du sorge for at flytte printhovedet til maskinens midterposition. Ellers kan Purge Wiper sidde fast paa printhovedet og give fejl og unormale lyde under drift.

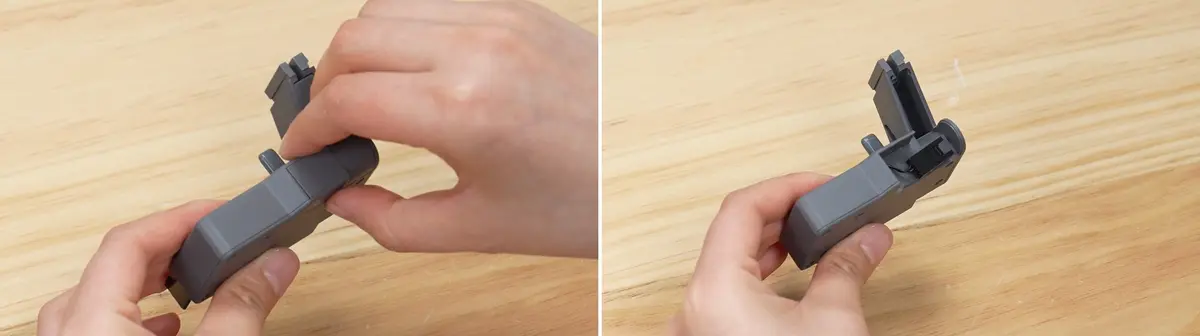

• Tag Purge Wiper ud af tilbehoret og aabn dens bagdaeksel.

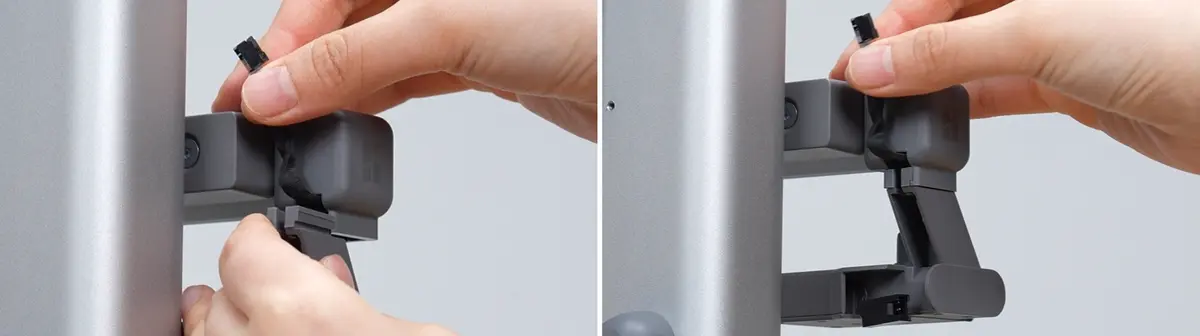

• Hold kablet i enden af X-aksen med handen, sorg for at udskaeringen ikke er blokeret, og skub Purge Wiper ind i udskaeringen.


• Tag 1 skrue til Purge Wiper ud af tilbehorsboksen, og brug en H2.0-nogle til at skrue den i og fastgore Purge Wiper.

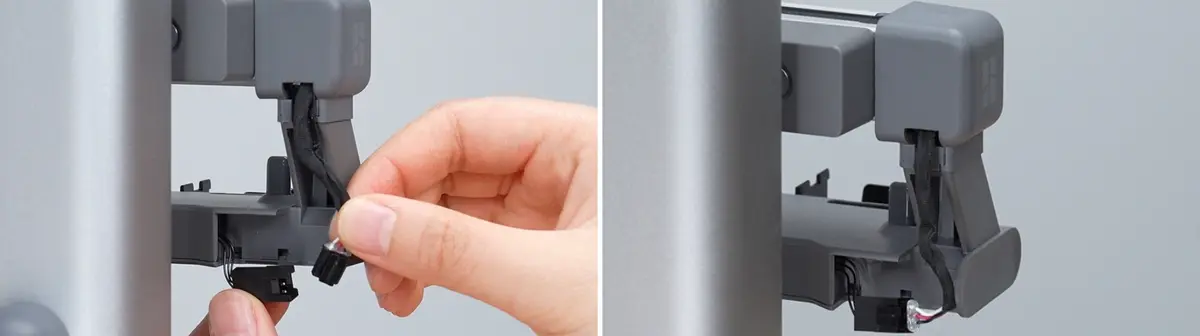

• Saet forbindelseskablet ind i kabelstikket.

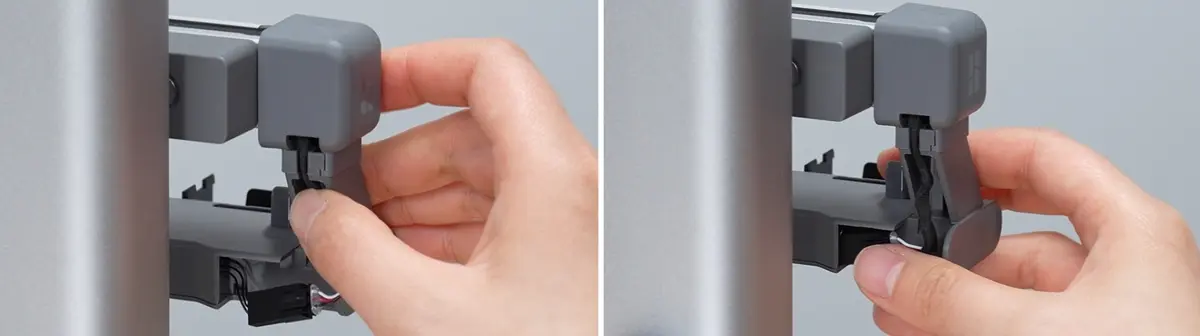

• Arranger kablet, klik forbindelseskablet ind i kabelkanalen, og placer kabelstikket til venstre.


• Sorg for at kablet ligger som vist, og monter derefter Purge Wipers bagdaeksel.


Trin 14. Klap touchskaermen ud

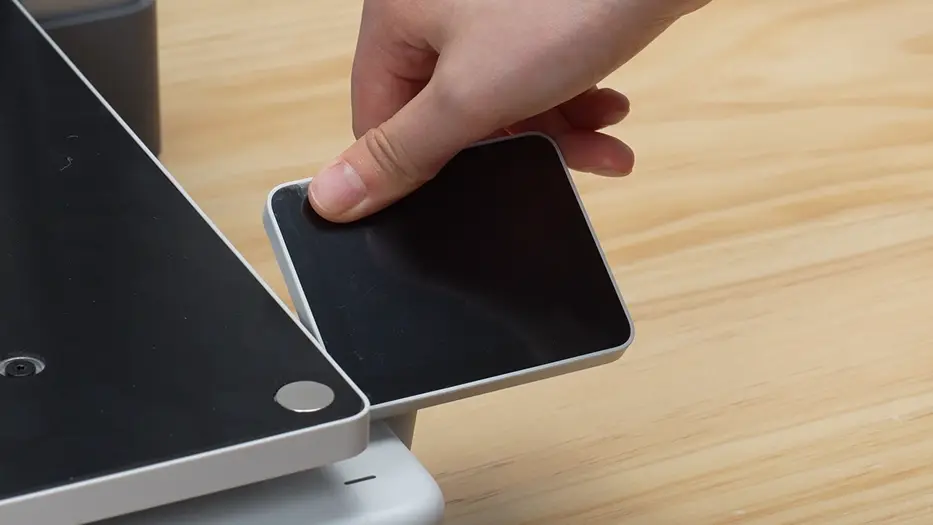

• Klap touchskaermen ud.


Trin 15. Monter byggepladen

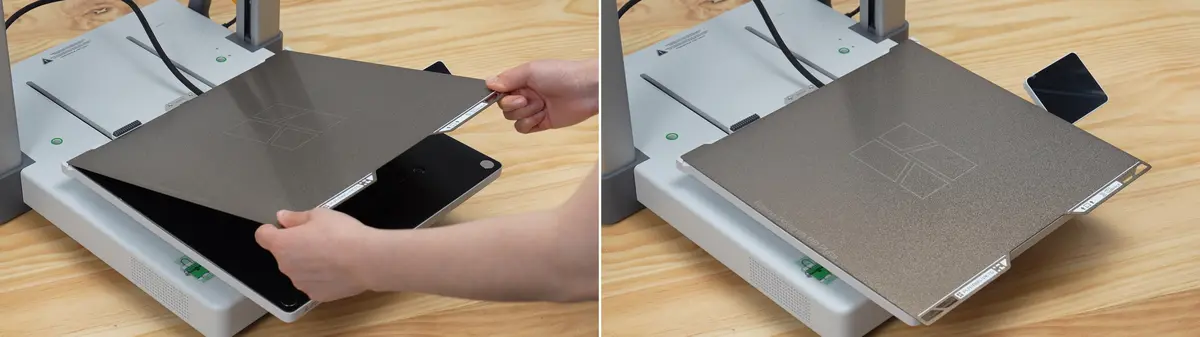

• Hold byggepladen med begge haender, placer dens kanter ud for varmebordet, og laeg den forsigtigt paa.


Trin 16. Fjern beskyttelsesfilm og tape

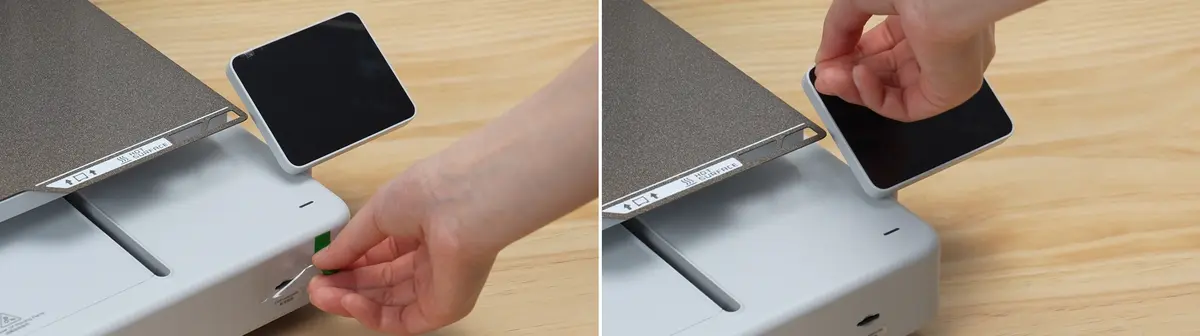

• Fjern beskyttelsesfilmen fra skaermen og MicroSD-kortet.

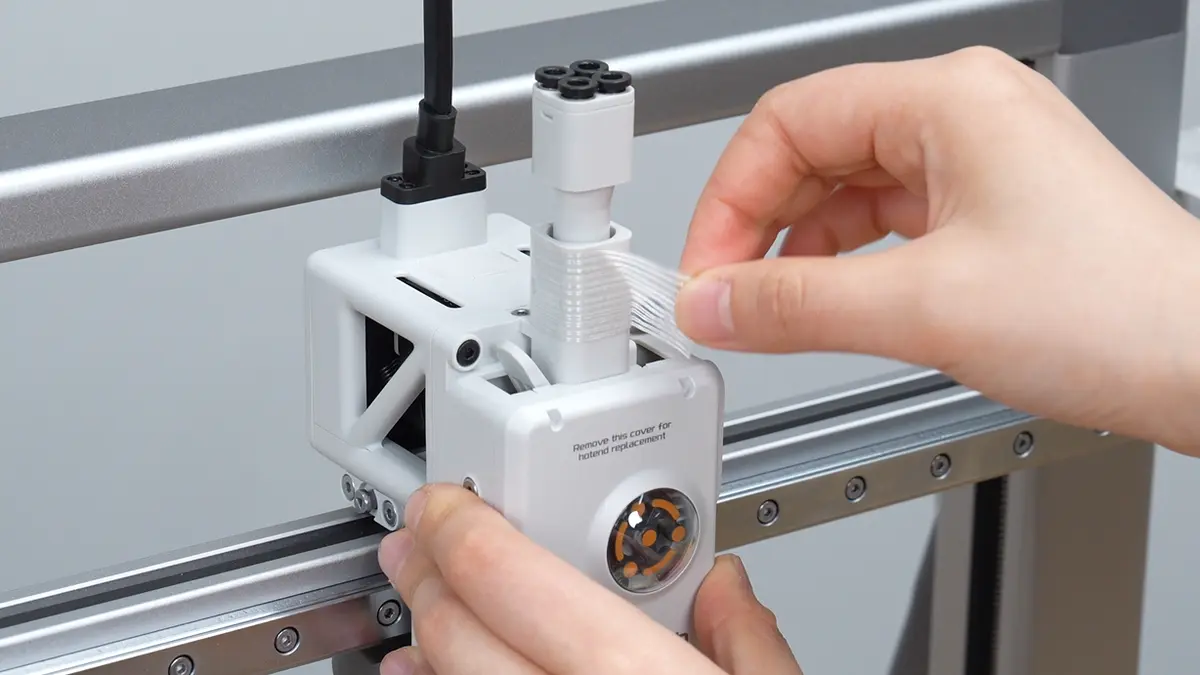

• Fjern tapen fra printhovedet.

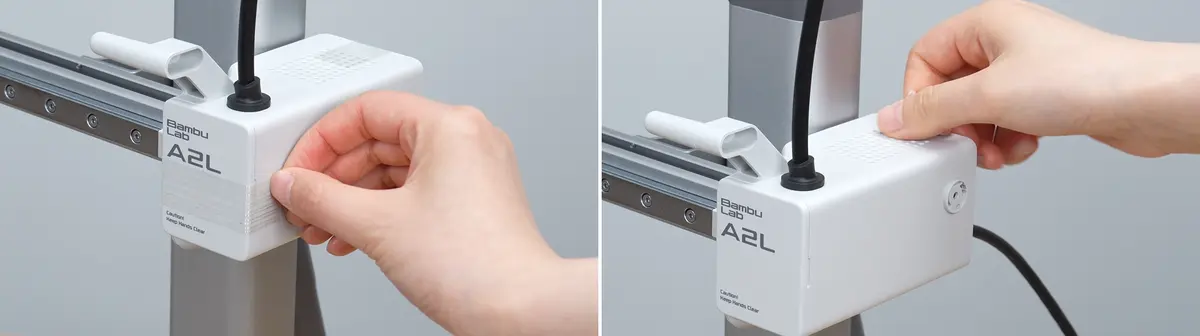

• Fjern tapen for og bag paa X-motorboksen.

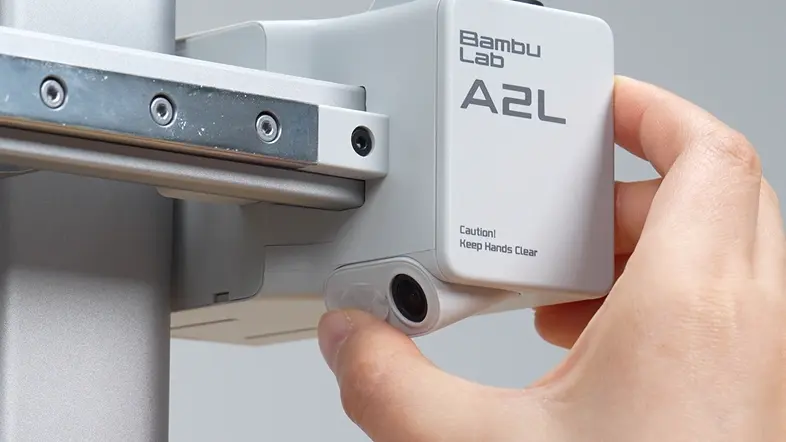

• Aabn privatlivsdaekslet.


Trin 17. Monter den eksterne spoleholder

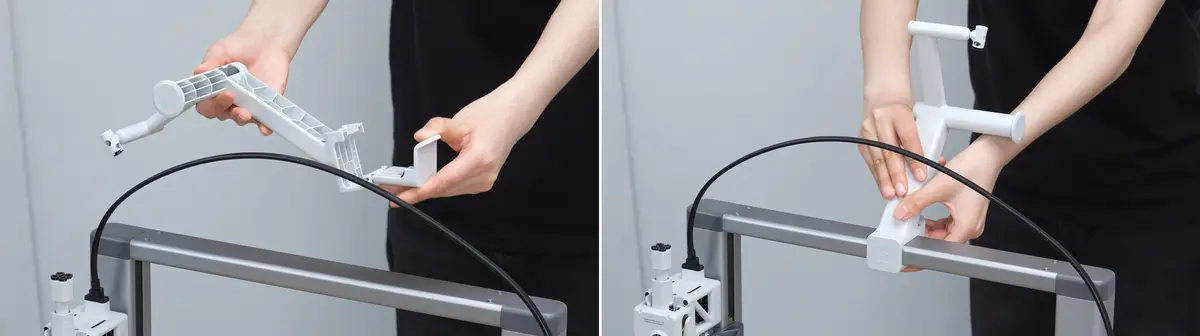

• Tag den eksterne spoleholder ud og fastgor den til rammen.

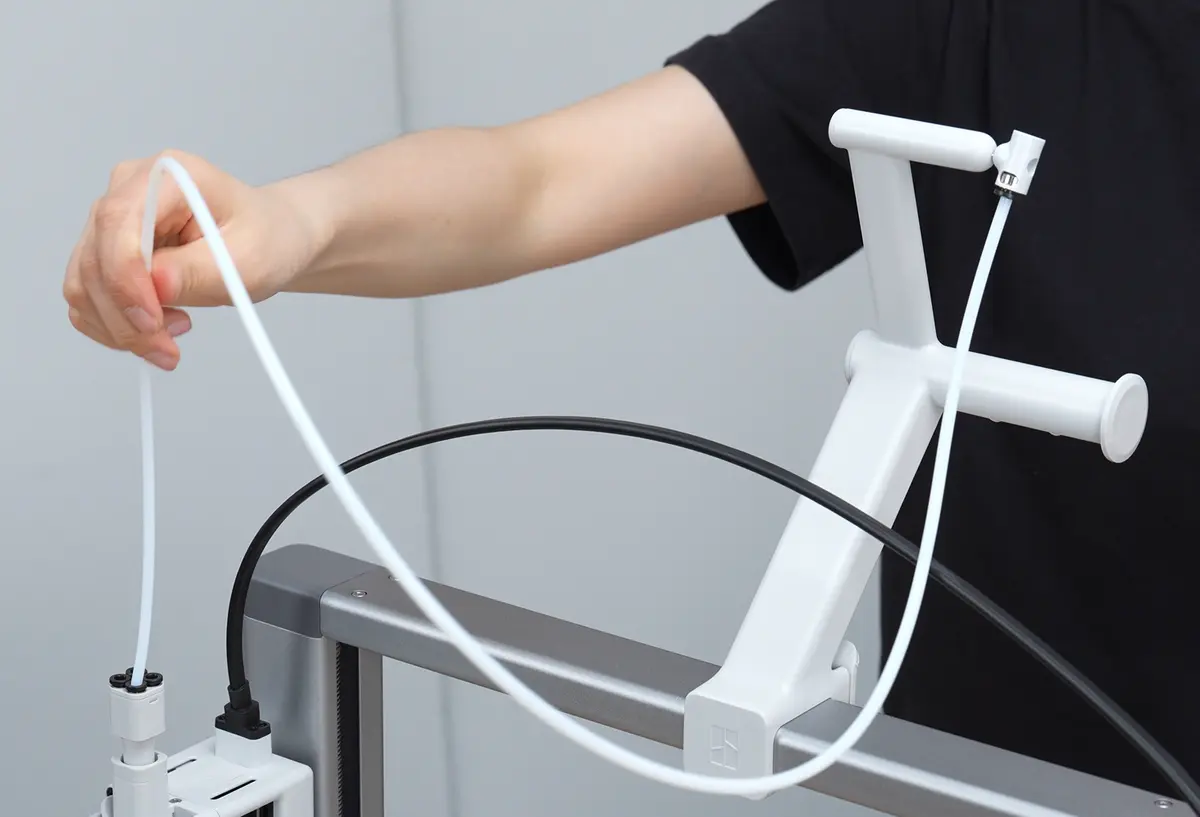

• Tag PTFE-slangen ud, tilslut den ene ende til slangetilslutningen paa beslaget, og den anden ende til en vilkaarlig filamentindgang paa printhovedet.


Tand for og forste kalibrering

Trin 18. Tand for printeren

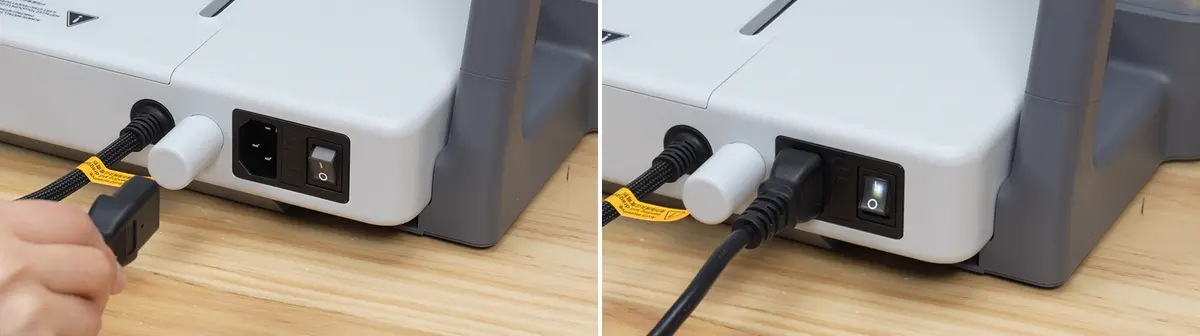

• Saet stromkablet i og tand paa taend/sluk-kontakten.


Trin 19. Gennemfor den forste kalibrering efter skaermens anvisninger

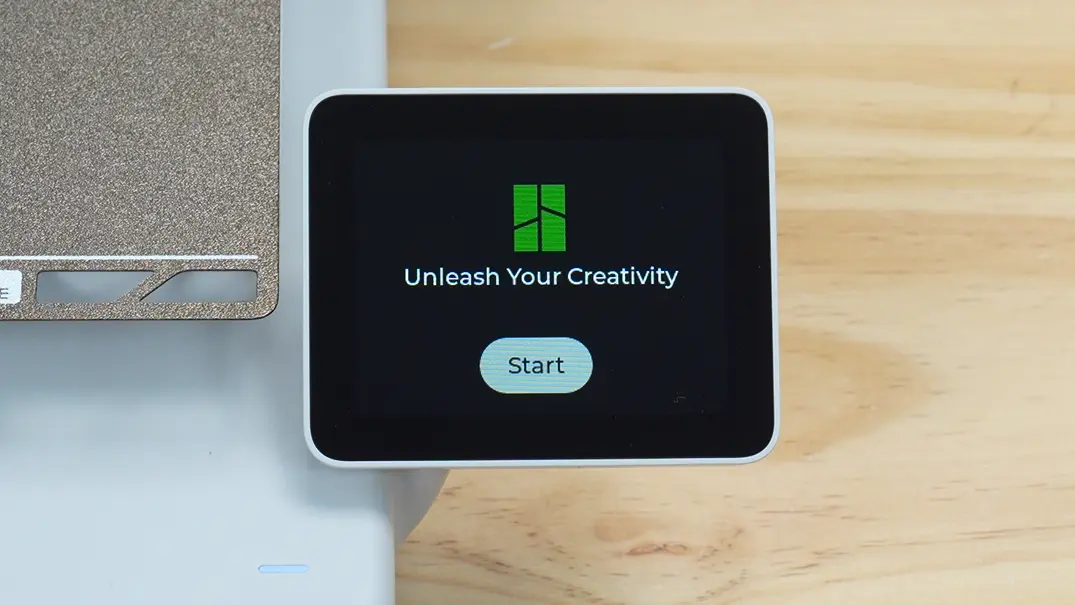

• Sorg for at byggepladen er monteret paa varmebordet. Naar printeren er taendt, folger du anvisningerne paa skaermen for at gennemfore printerens opstart og kalibrering.
  Hvis du sprang netvaerks- og Bambu Handy-tilknytningstrinnene over under udpakningen, kan du tilslutte til netvaerket og tilknytte printeren paa indstillingssiden, efter printeren har gennemfort kalibreringen.


Bilag A. Monter PTFE-slangekobling for at tilslutte andre AMS-modeller

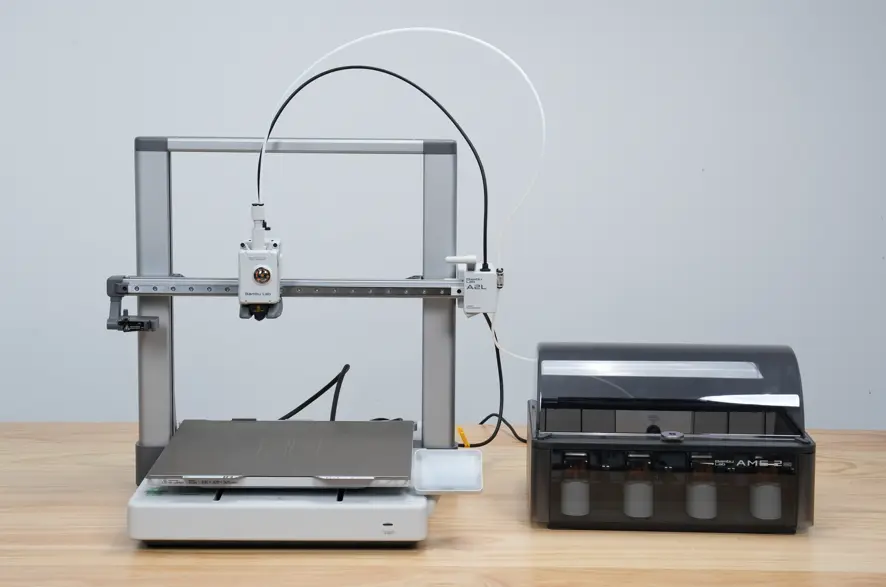

Med PTFE-slangekoblingen kan A2L tilsluttes direkte til en enkelt AMS, AMS 2 Pro og AMS HT. Du kan se den detaljerede fremgangsmaade i A2L AMS-tilslutningsguide.
