Pakkeguide til A2L Combo

Pakketips

Korrekt pakning er den mest effektive måde at undgå transportskader på, så du sikrer maksimal beskyttelse af enheden og reducerer unødvendige økonomiske tab.

For at sikre at din enhed når sikkert frem, minder vi dig især om:

• Kontrollér at alle skruer er spændt for at forhindre, at komponenter løsner sig.
• Sørg for at dæmpningsskummet sidder korrekt på plads, så enheden er fuldt beskyttet.

Nødvendigt værktøj og materialer

• H2.0 unbrakonøgle
• Z-akse-låseskruer, specifikation: M3×10
• Pincet
• Klar tape
• A5-papir, størrelse: 148 x 210 mm
• Strips til at fastgøre AMS lite-kabinettet, størrelse: 495 mm lange, 5 mm brede
• Bredere strips til at fastgøre skummet til Base Housing, størrelse: 1200 mm lange, 8,8 mm brede

Hvis du ikke har 1,2 m lange strips, kan du forbinde flere bredere, kortere strips, så den samlede længde er tilstrækkelig til at fastgøre skummet til Base Housing.

Pakketrin

Trin 1. Sluk for strømmen, saml kablerne sammen

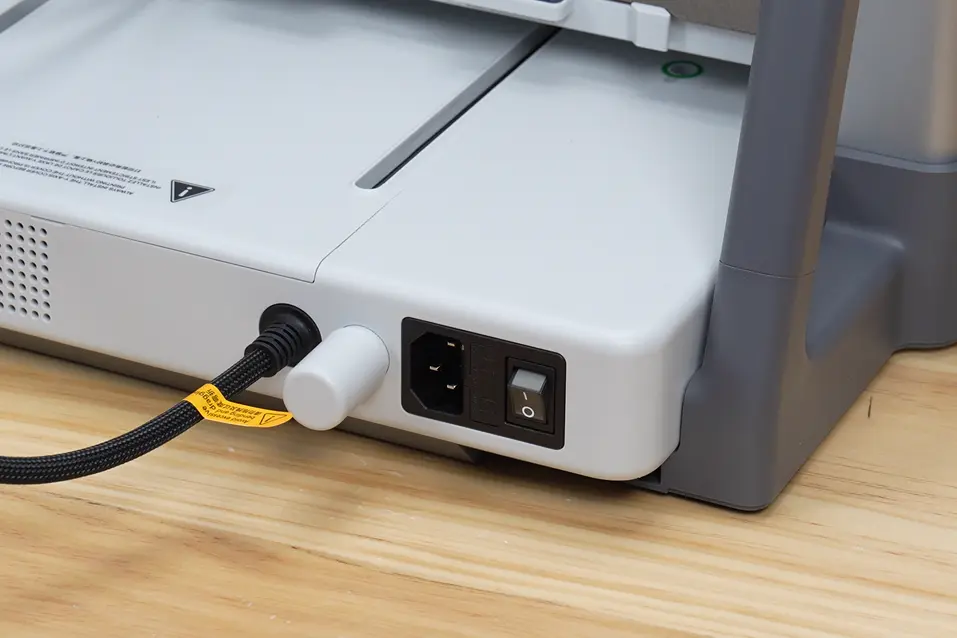

• Sluk for printeren og træk strømkablet ud.

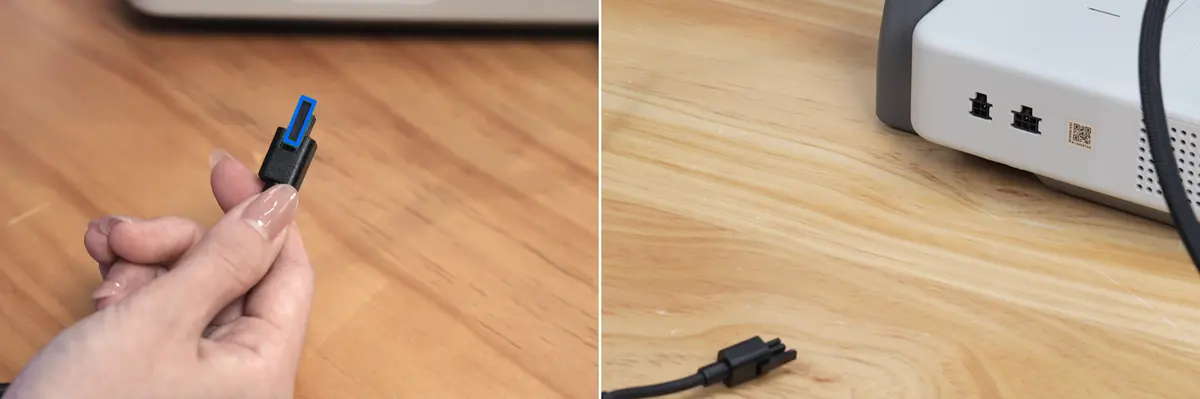

• Tryk fast på toppen af kabelstikket og afbryd AMS lites 4-pin-kabel.

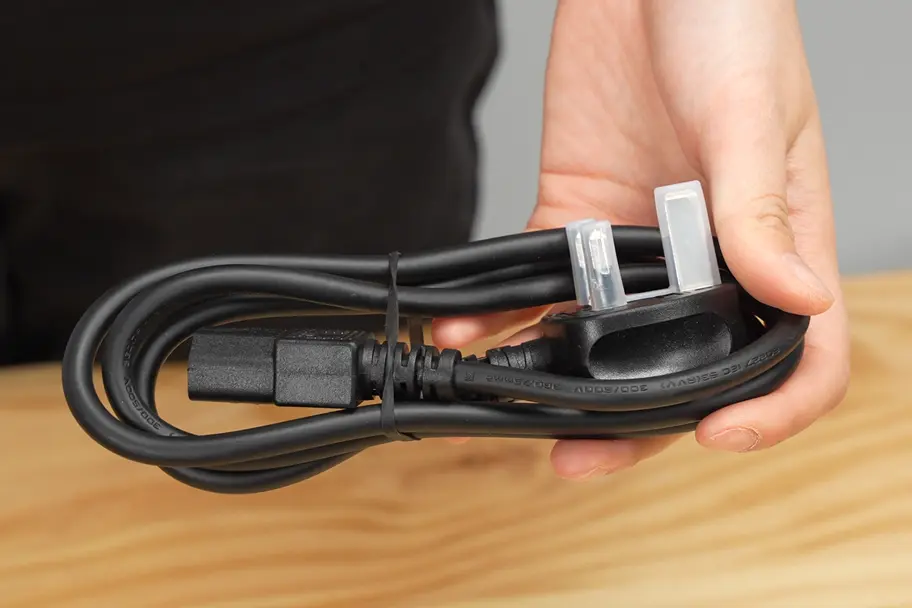

• Montér beskyttelseshætten på strømstikket, rul strømkablet sammen og fastgør det med en elastik.

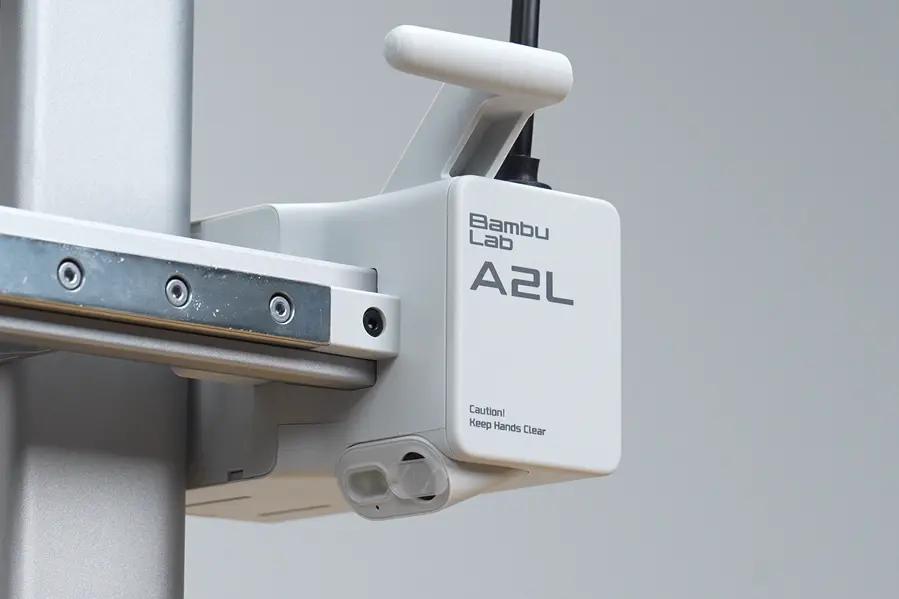

• Luk kameraets privatlivsdæksel.


Trin 2. Fjern PTFE-slangen

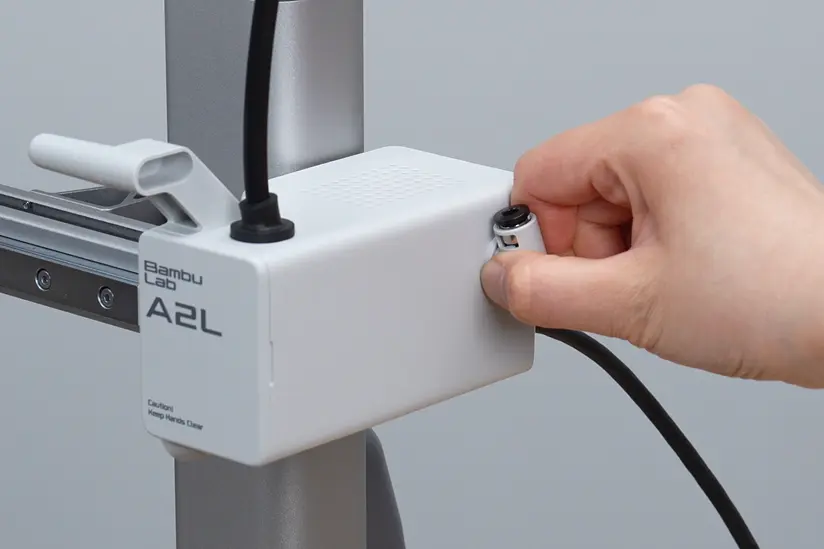

• Fjern PTFE-slangekoblingen.


En pincet anbefales som hjælpemiddel.

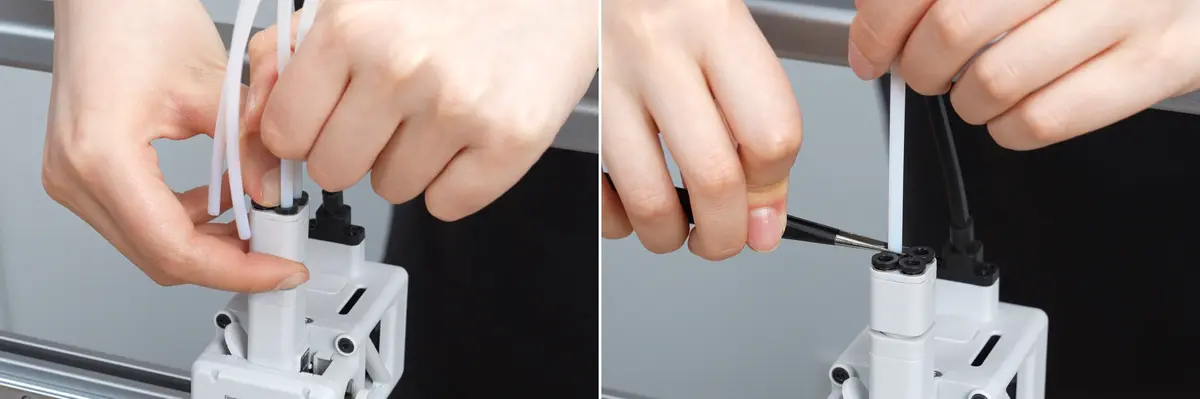

• Tryk på den sorte yderring på toolheaddets filamentindgang og træk de fire PTFE-slanger ud.

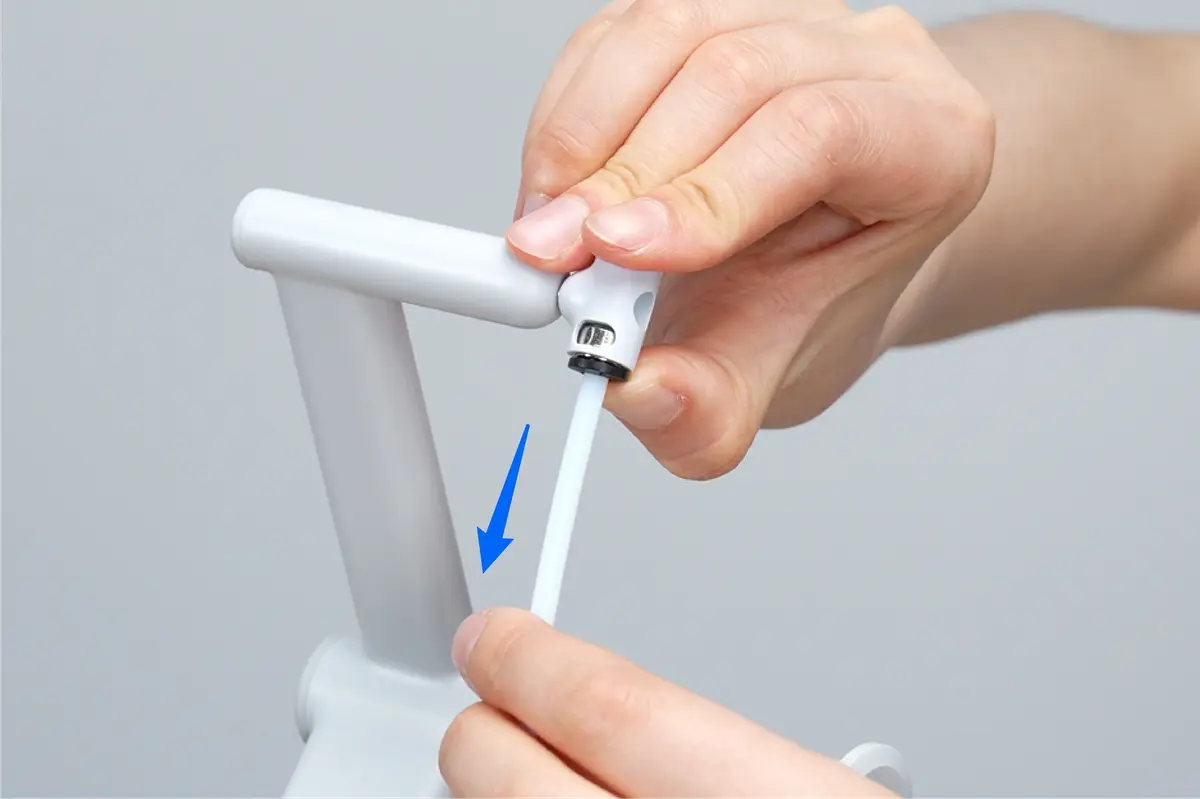

• Tryk på den sorte yderring på PTFE-slangekoblingen på spoleholderen og fjern PTFE-slangen.


Trin 3. Fastgør komponenter med tape

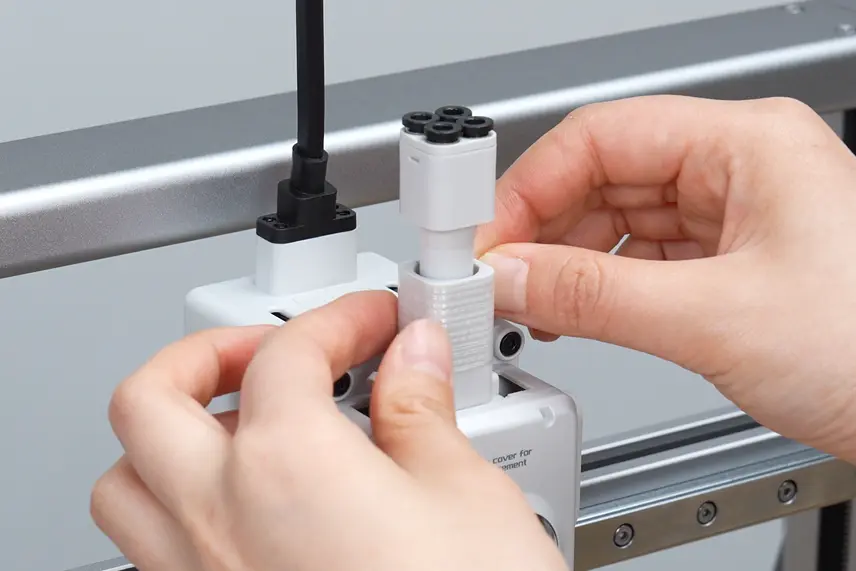

• Fastgør toolheaddets filament-hub med tape.

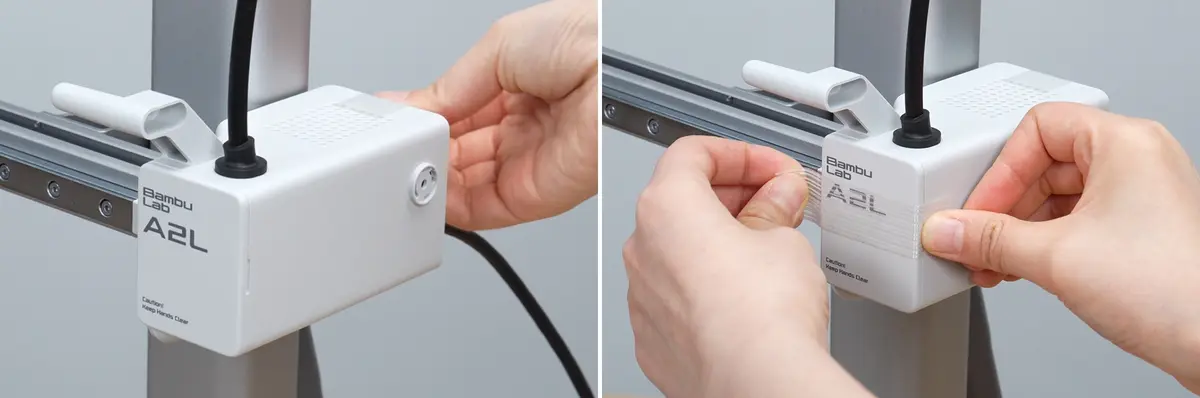

• Fastgør X-motorboksen med tape.


Trin 4. Fjern AMS lite

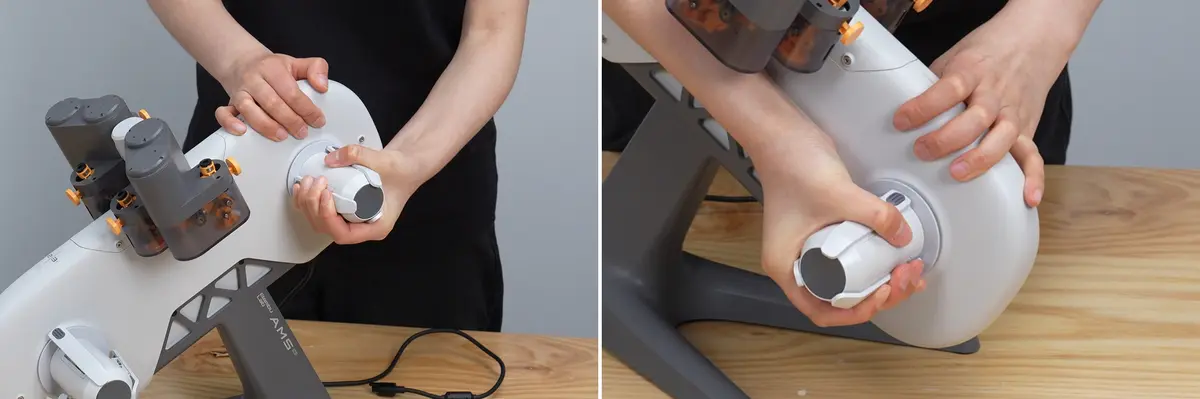

• Hold på hoveddelen og træk alle AMS lites roterende spoleholdere ud én efter én.

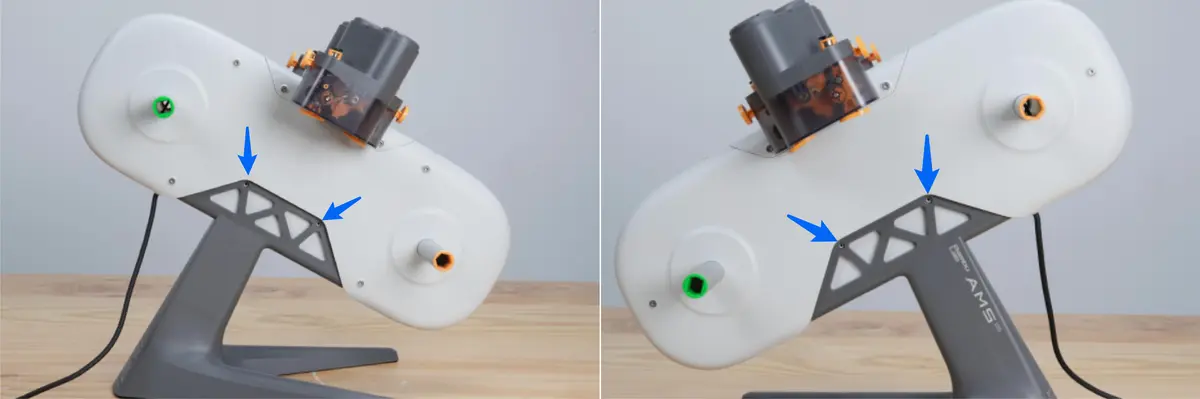

• Fjern de fire skruer der forbinder AMS lite-kabinettet med Base Housing.

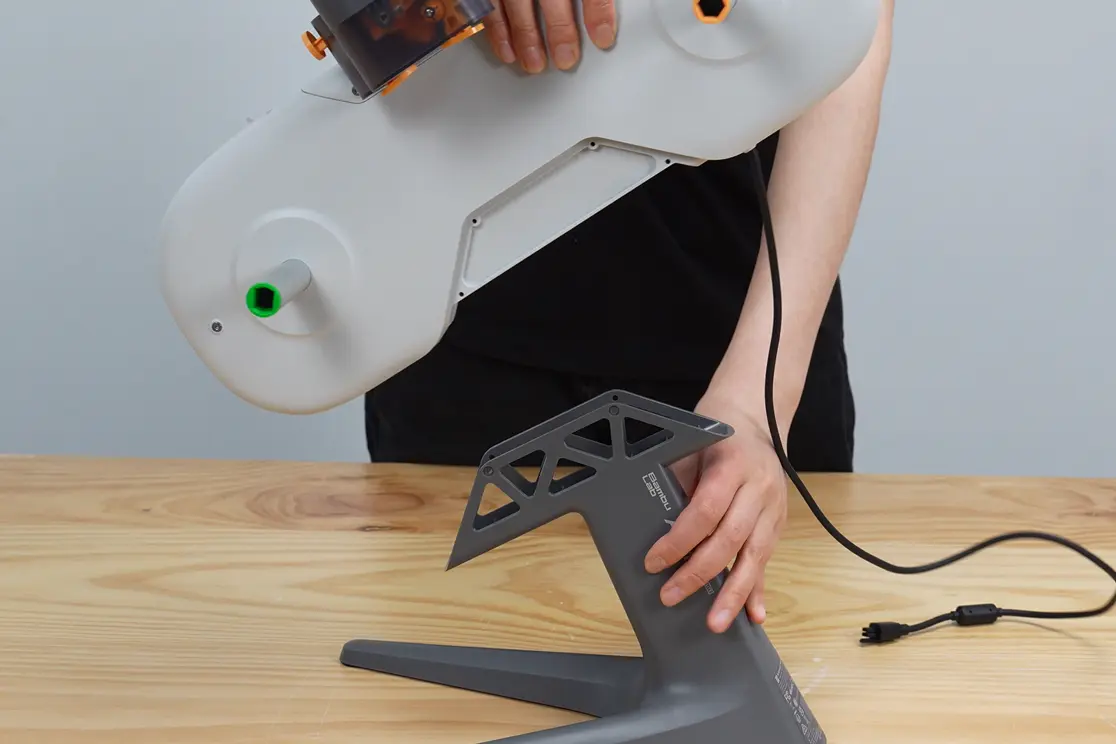

• Adskil AMS lite-kabinettet og standeren.

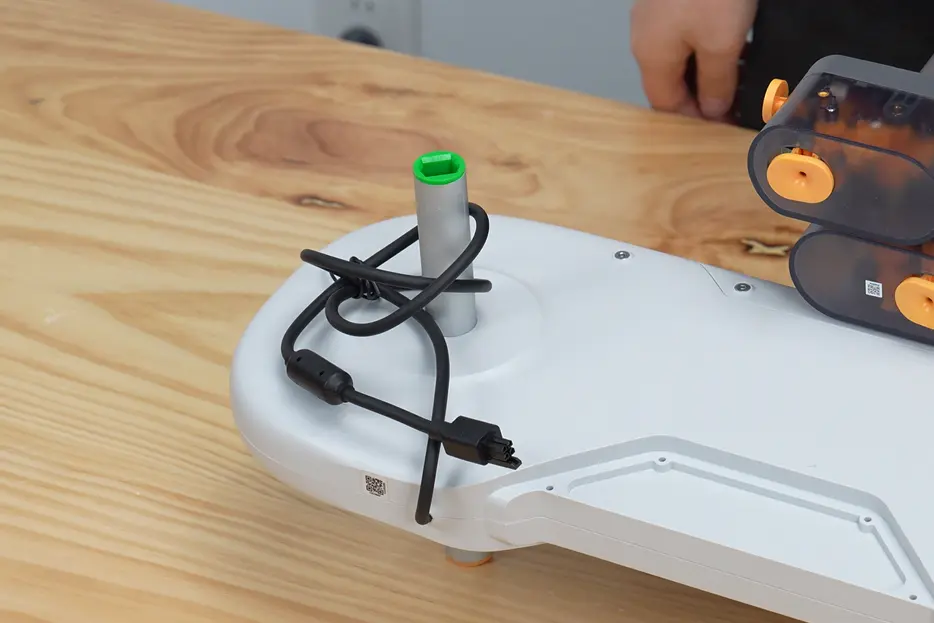

• Saml kabelbundtet med en strop og før det gennem akslen.


• Fjern PTFE-slangekoblingen.

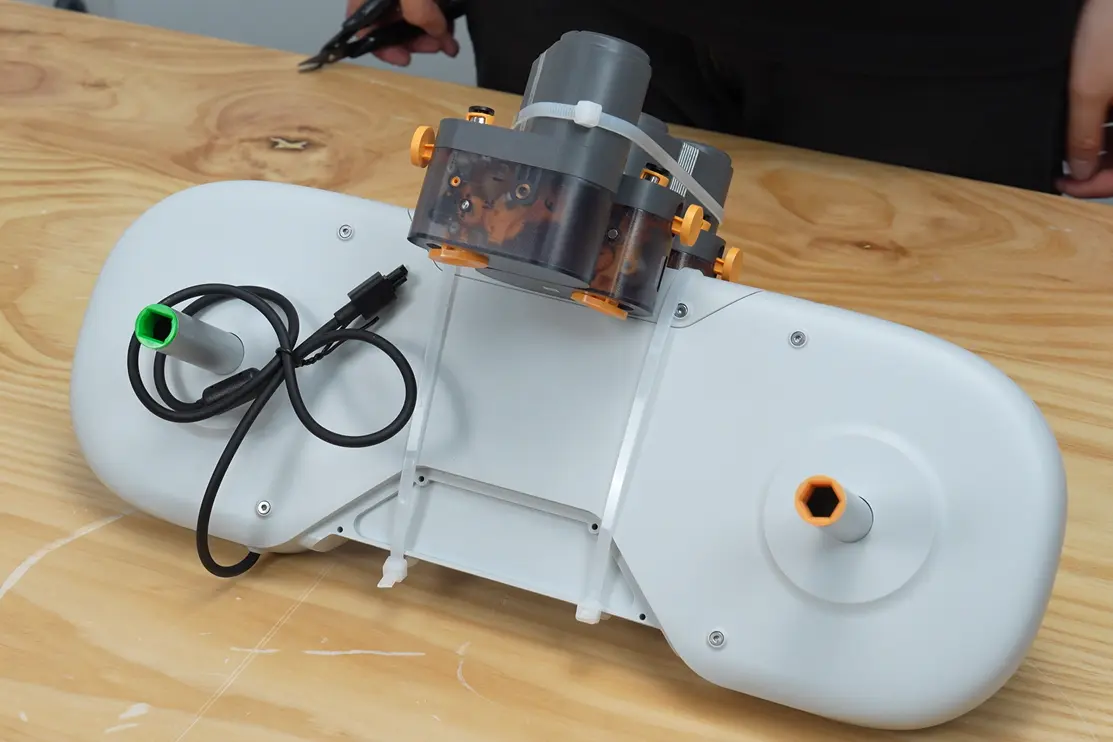

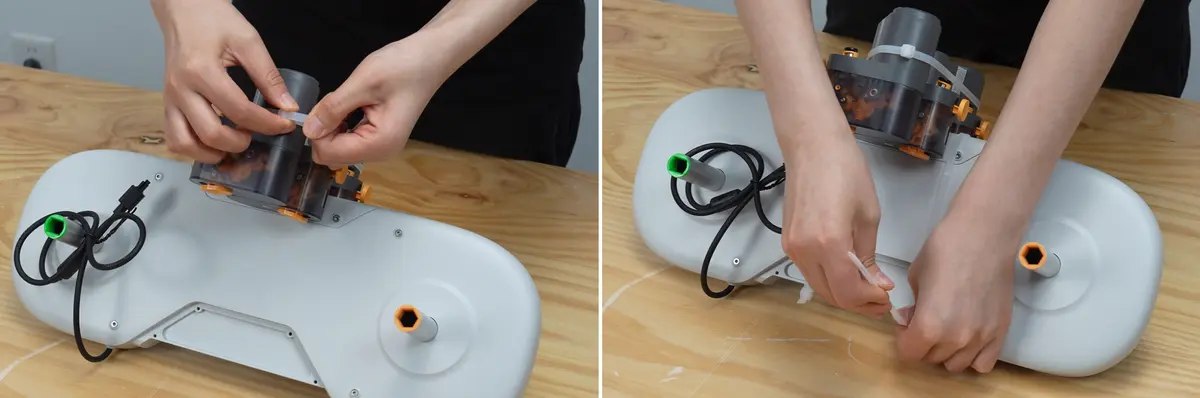

• Fastgør AMS lite-kabinettet og load/unload-enheden med strips, og klip de overskydende strips af.



Trin 5. Fjern spoleholderen

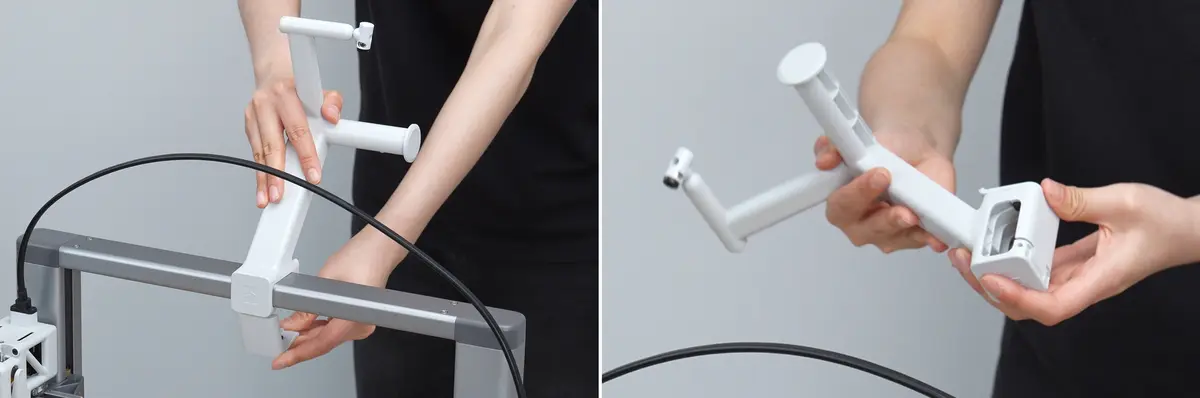

• Fjern spoleholderen fra rammen.

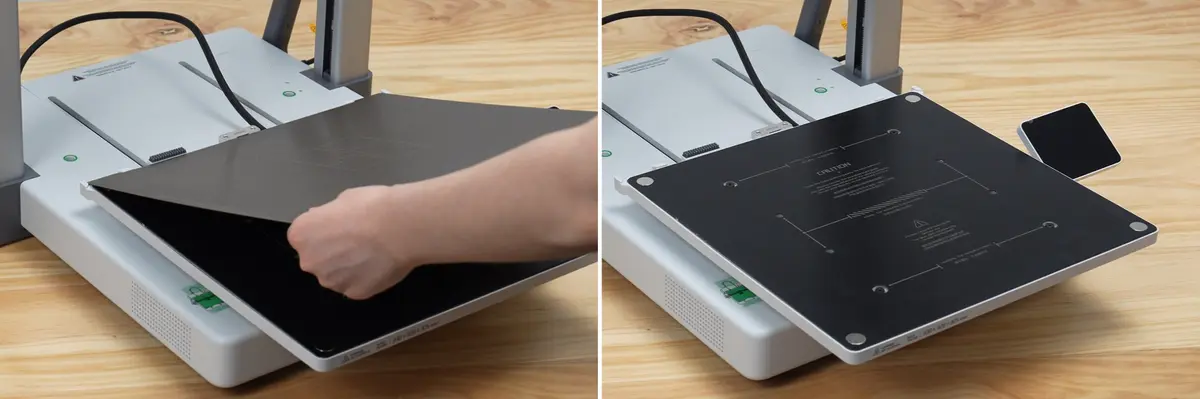

Trin 6. Fjern byggepladen

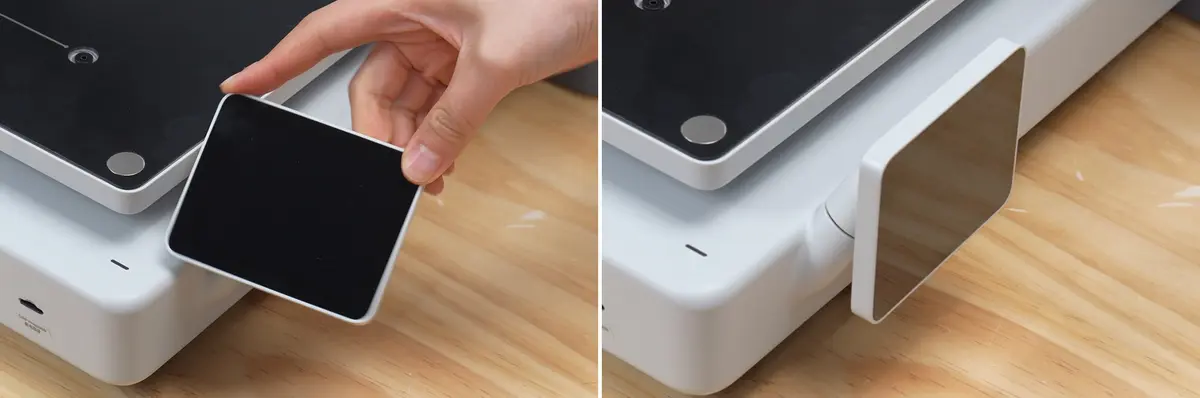

Trin 7. Fold touchskærmen ned

Trin 8. Fjern Purge Wiper

• Flyt toolheaddet til midten og åbn bagdækslet på Purge Wiper.

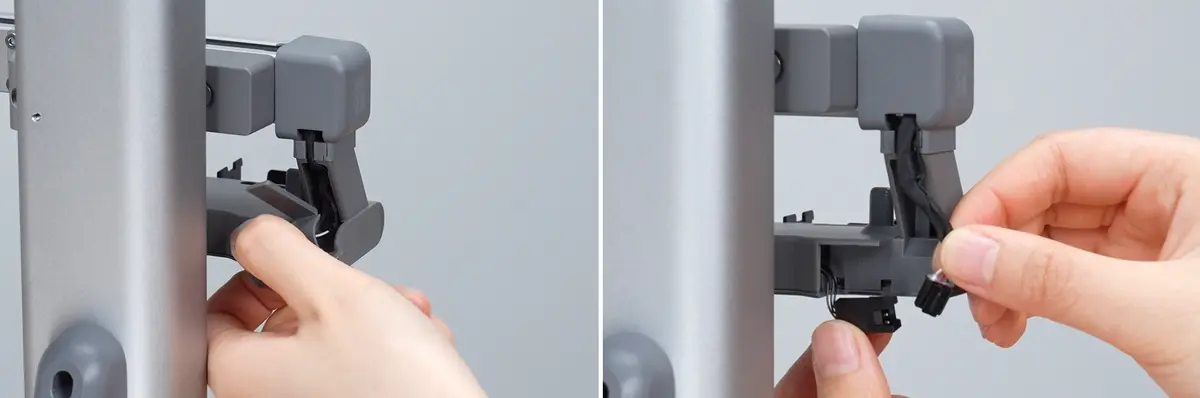

• Åbn bagdækslet på Purge Wiper og afbryd kablet.


• Fjern 1 skrue til Purge Wiper.

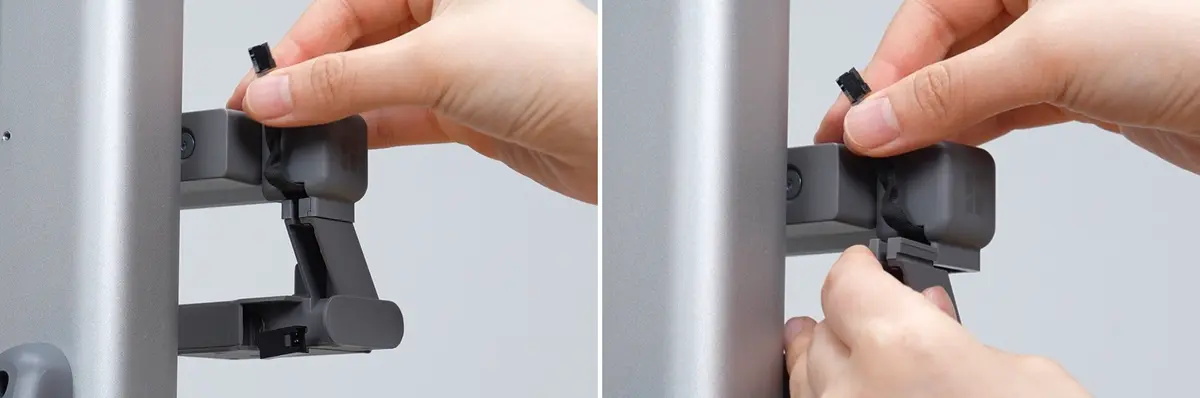

• Hold kablet i enden af X-aksen, sørg for at sliden ikke er blokeret, og skub Purge Wiper af.

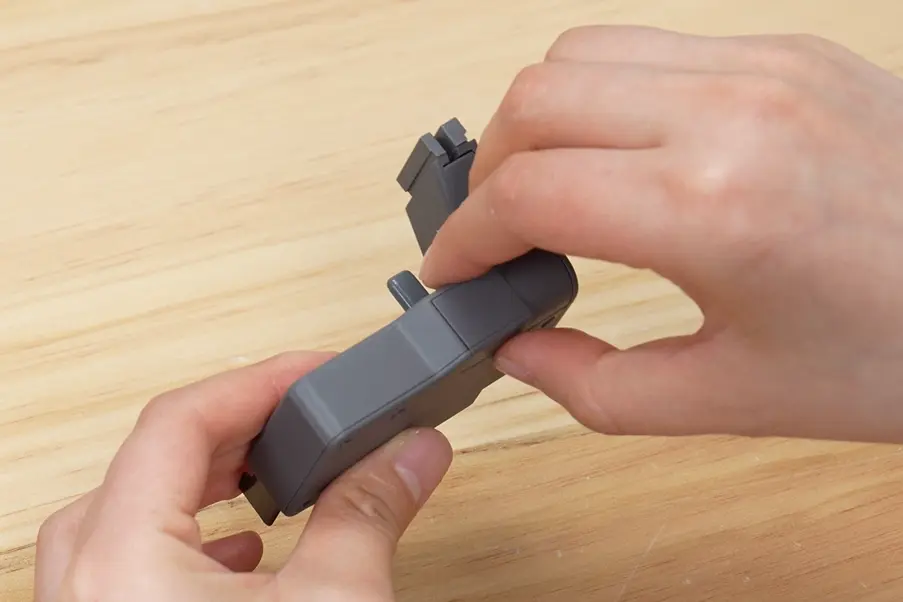

• Luk bagdækslet på Purge Wiper.


• Saml kablerne og fastgør dem med tape.



Trin 9. Montér Z-akse-låsen

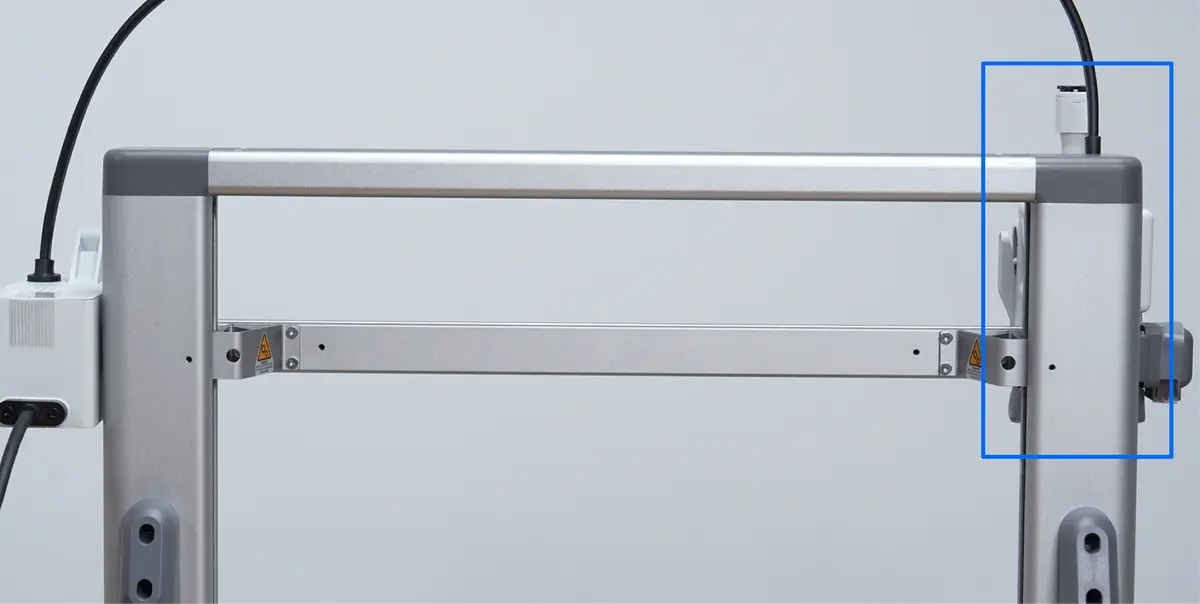

• Flyt toolheaddet helt til venstre.

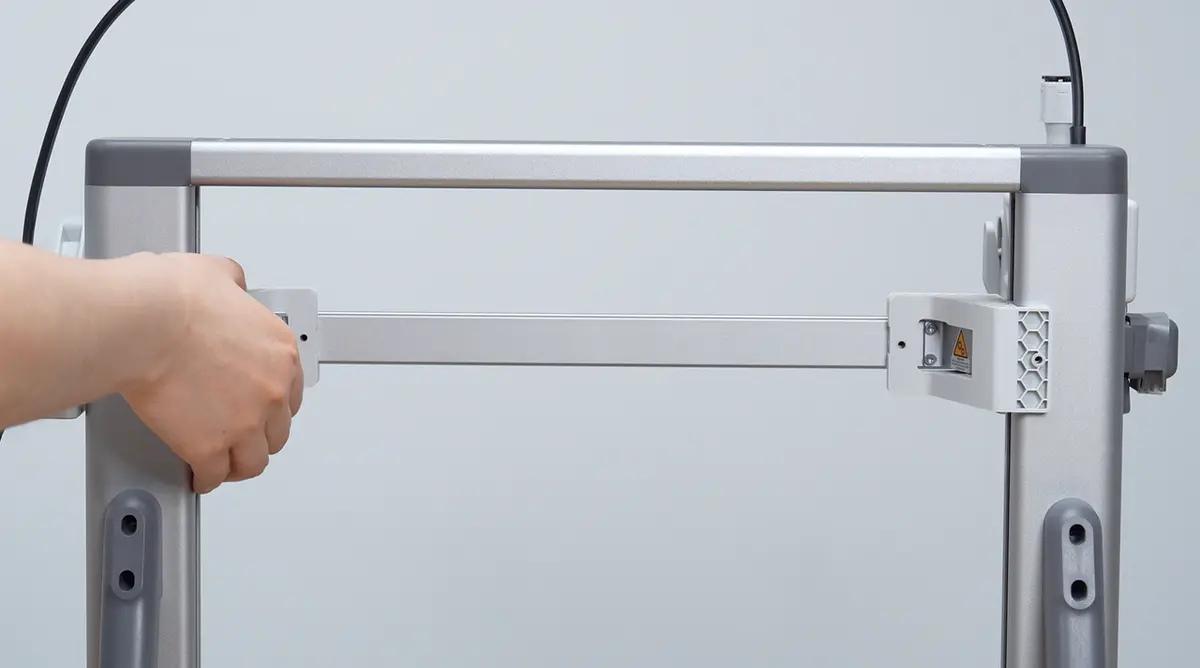

• Montér to Z-akse-låse på den viste position.

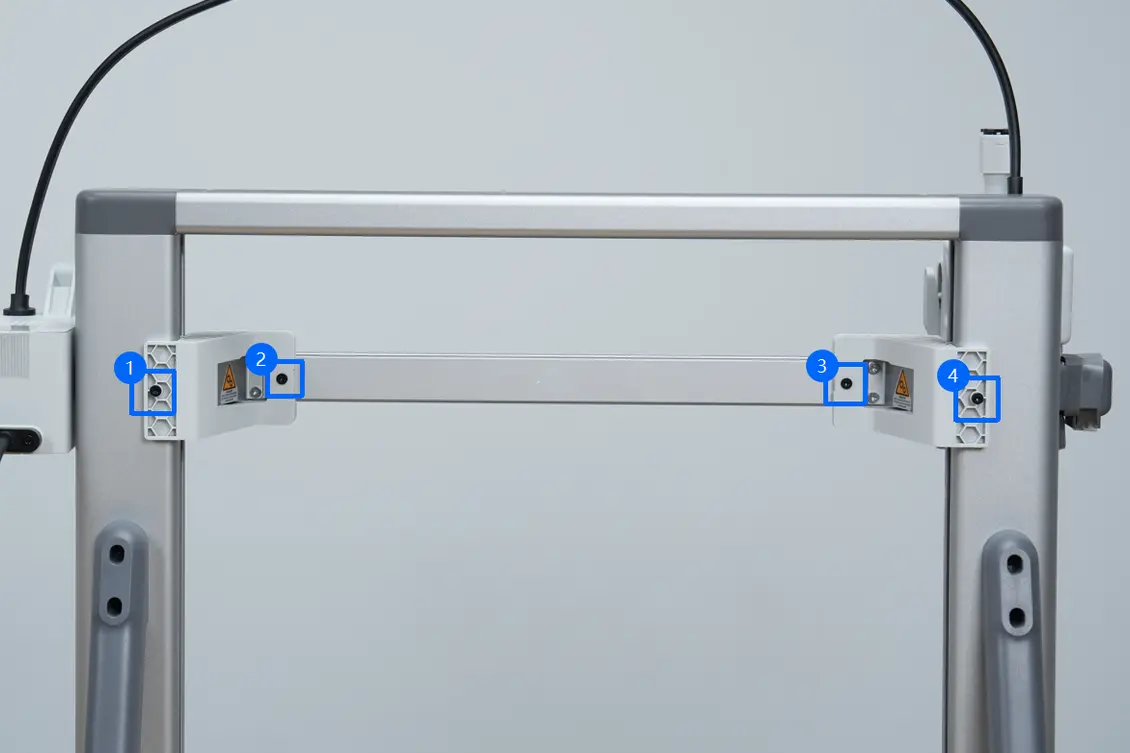

• Spænd de 4 skruer med en H2.0 unbrakonøgle.


Trin 10. Fjern det integrerede kabel

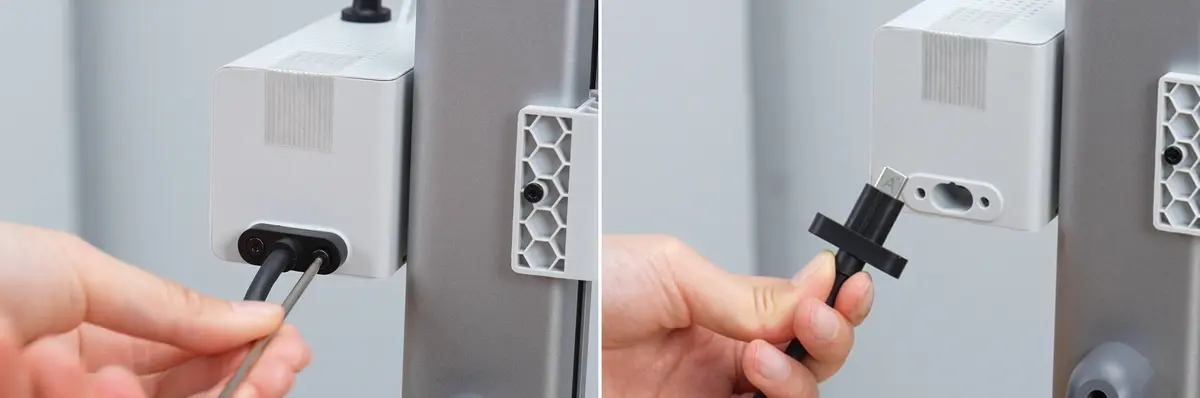

• Fjern de 2 skruer til det integrerede kabel og træk kablet ud.


Trin 11. Afbryd Z-motorkablet

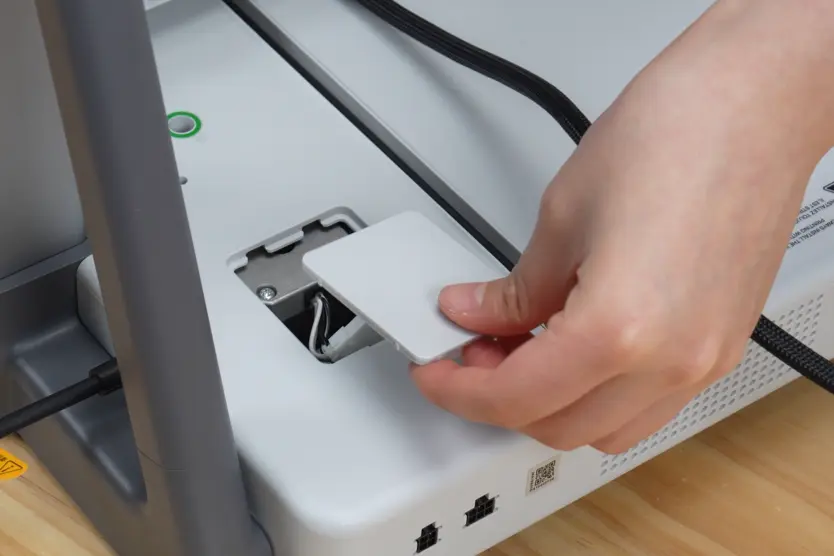

• Skub varmepladen mod skærmenden, fjern Z-motordækslet og læg Z-motordækslet tilbage i tilbehørsboksen.

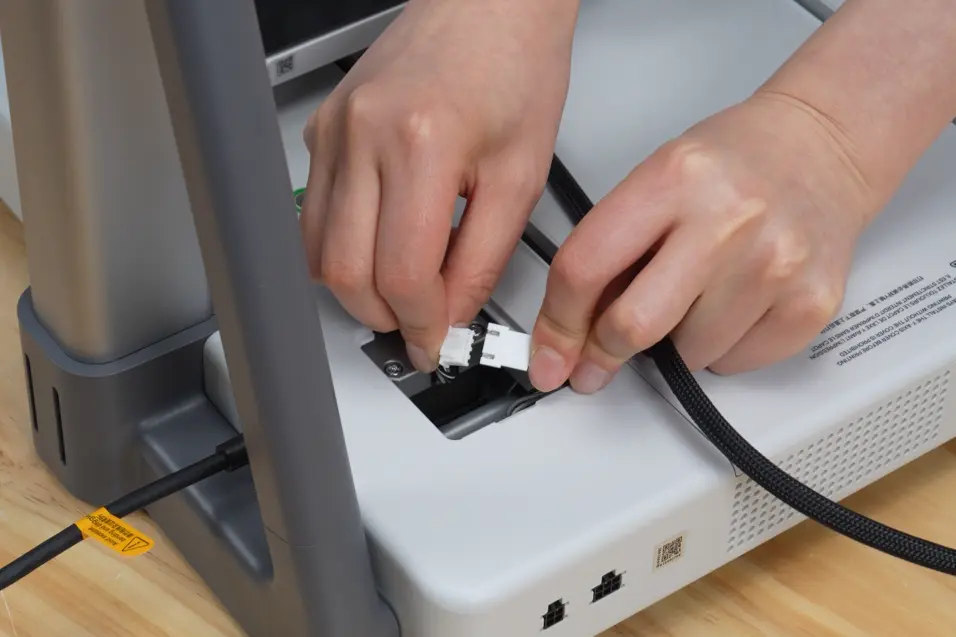

• Træk Z-motorkablet ud.


Trin 12. Frigør Base Housing og fjern rammen

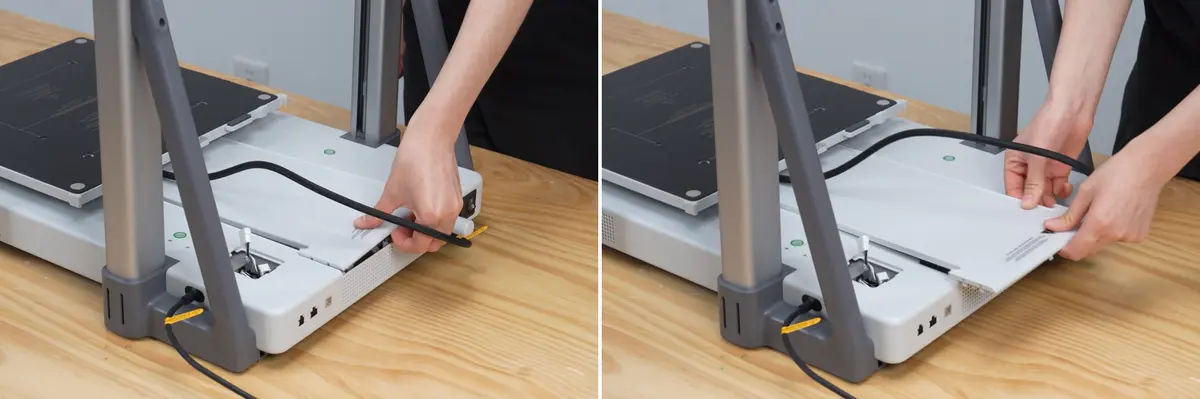

• Løft den bageste ende af Y-aksens topdæksel opad og tag det forsigtigt af.

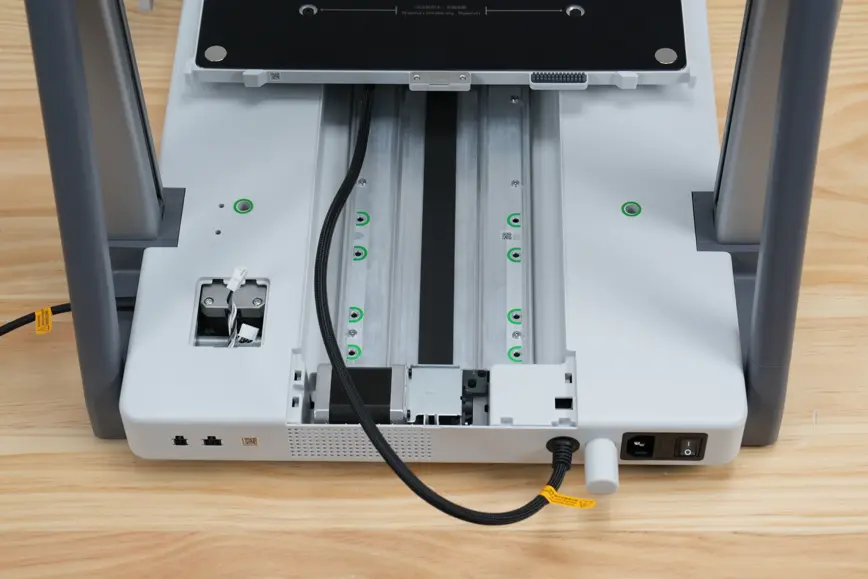

• Fjern de 10 skruer til Base Housing på de markerede positioner.

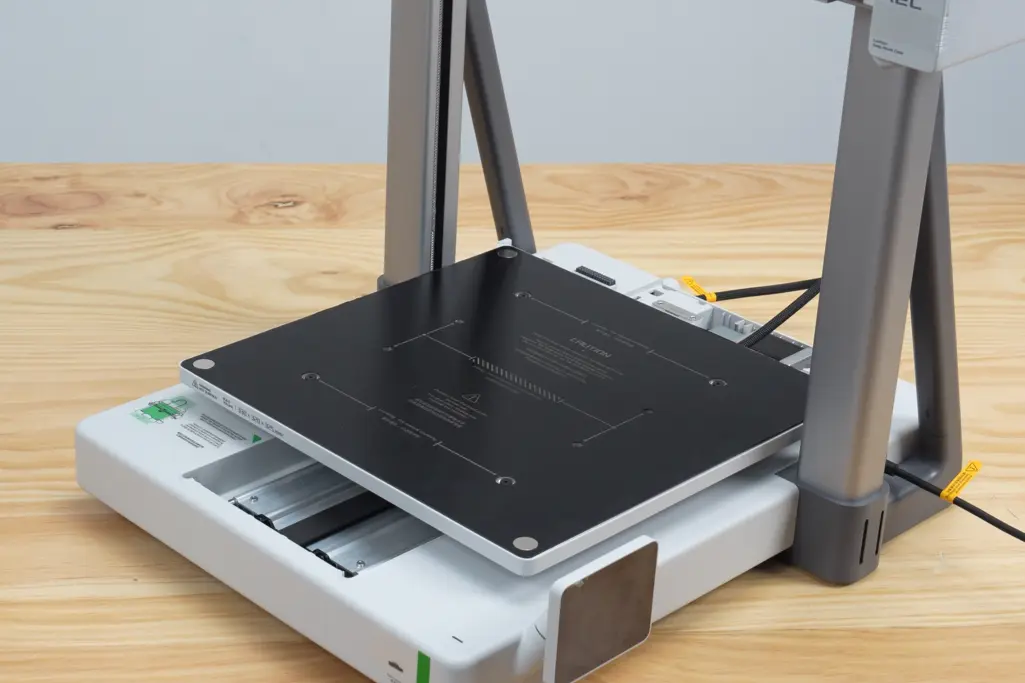

• Skub varmepladen til midten.

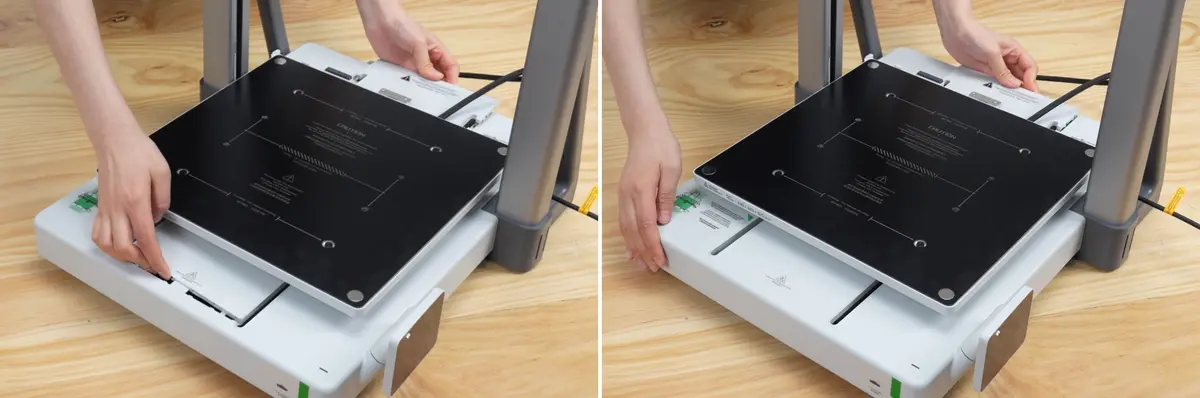

• Ret den forreste låsetap på Y-aksens topdæksel ind med monteringsrillen og skub det forsigtigt på plads.

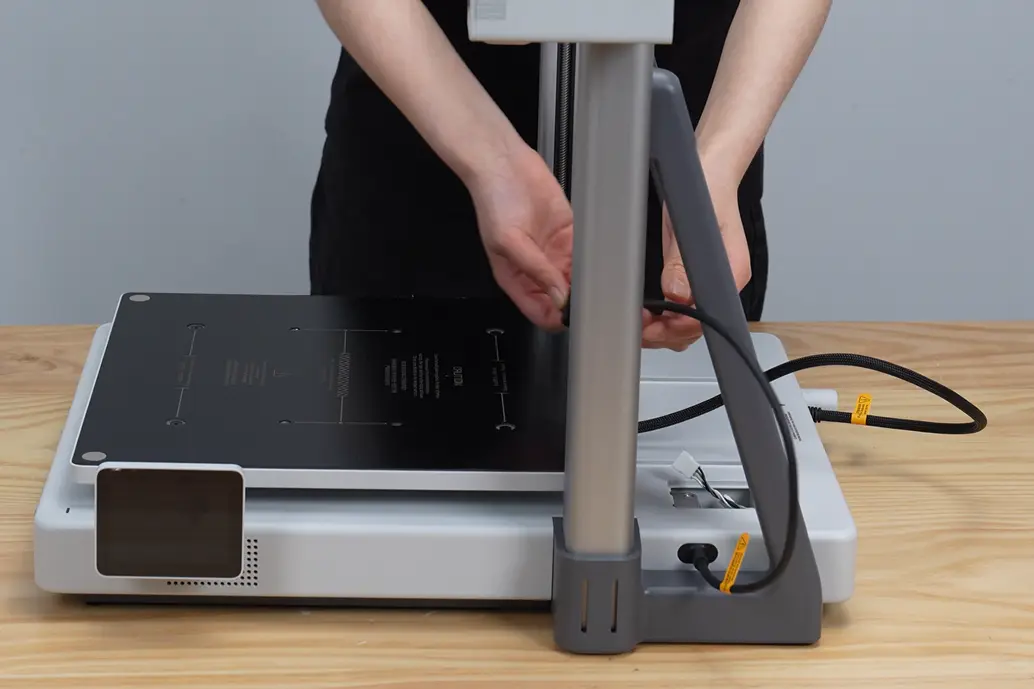

• Før det integrerede kabel gennem den trekantede åbning.

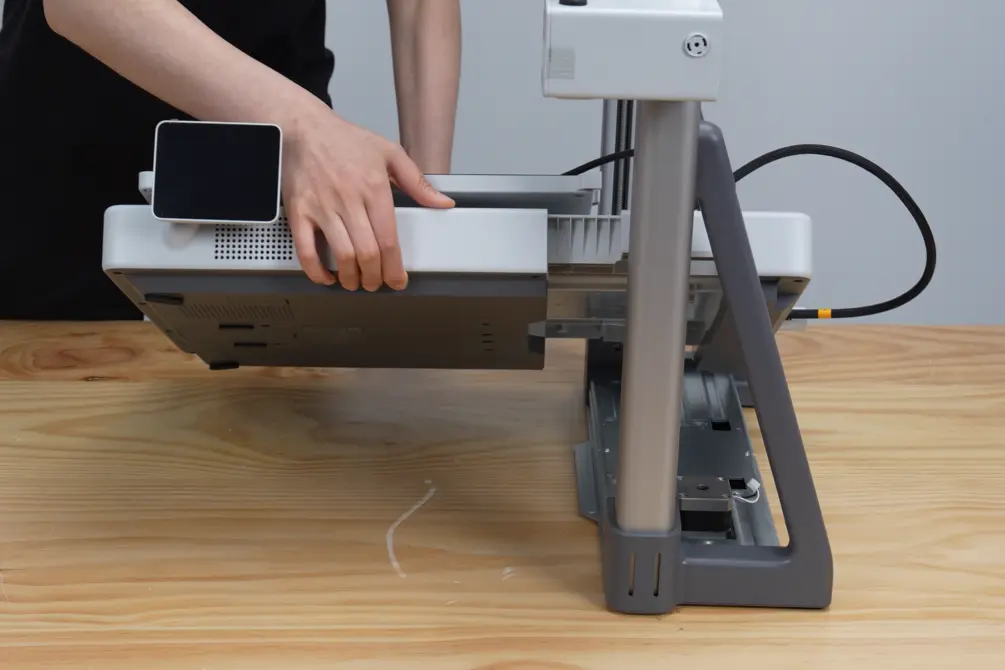

• Hold det integrerede kabel og vip printerens Base Housing ud.


Trin 13. Frigør varmepladen

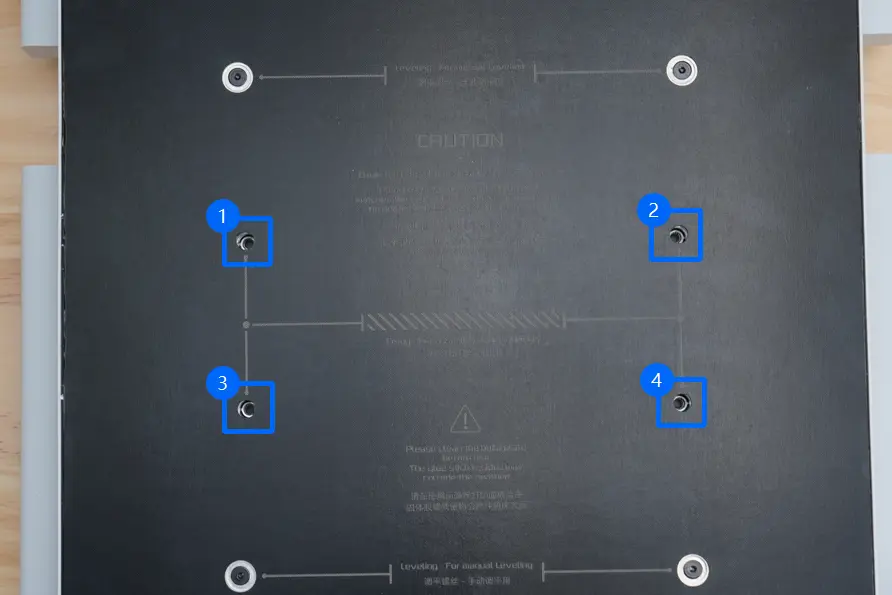

• Fjern de 4 skruer til varmepladen fra det markerede område.


Trin 14. Montér skummet til Base Housing

• Skub Y-slæden helt ud (til siden væk fra skærmen).


Hvis Y-slæden ikke skubbes helt bagud før montering, bliver varmepladen beskadiget.

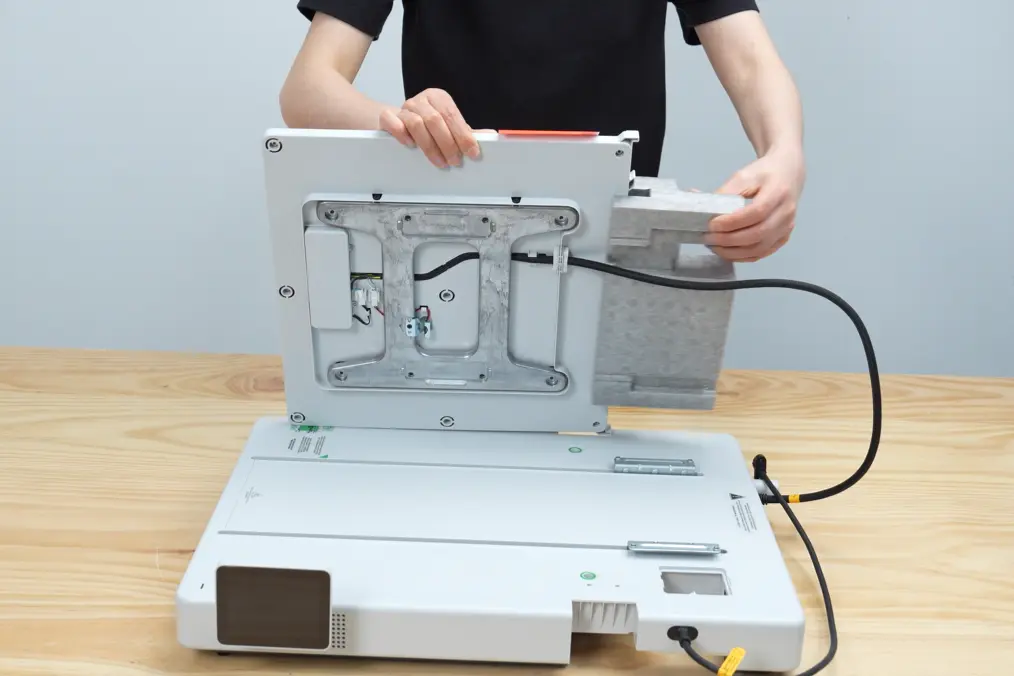

• Løft varmepladen og montér skummet bag varmepladen.

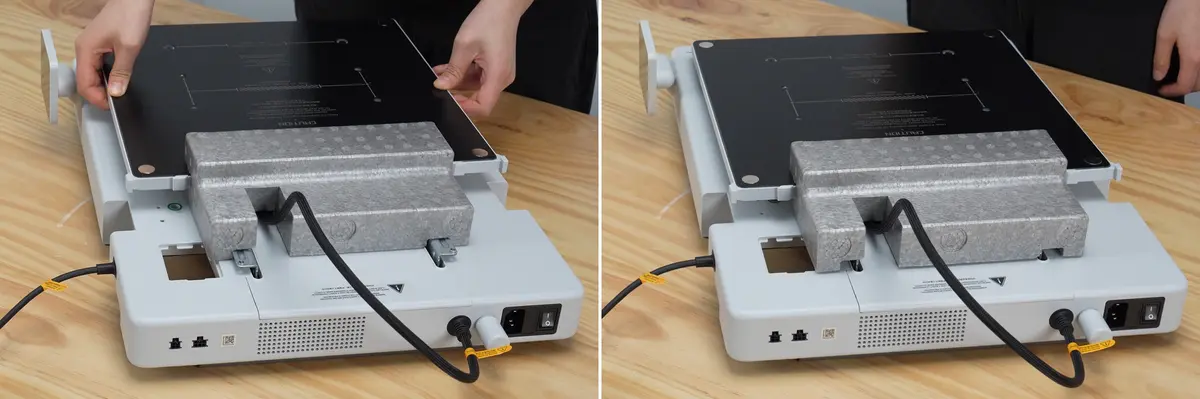

• Skub varmepladen med det monterede skum ind i Y-slæden.

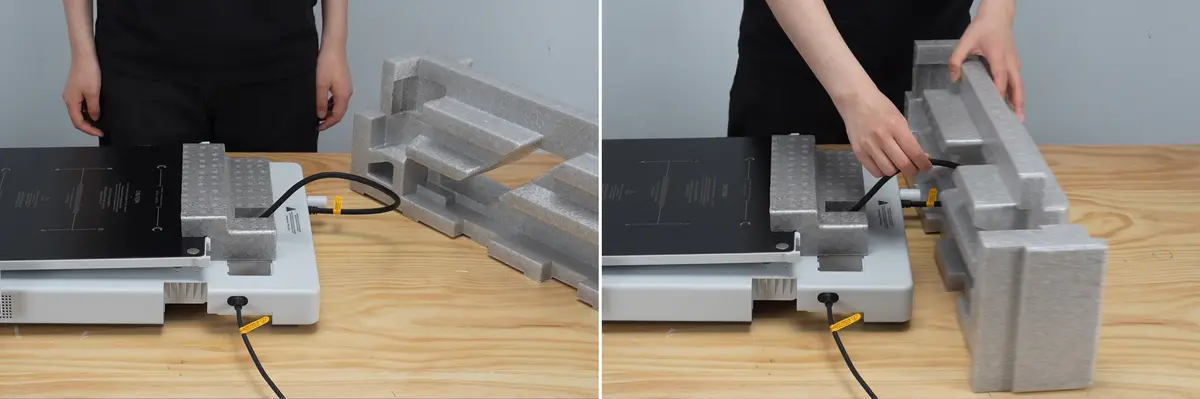

• Før varmepladekablet gennem skummet.

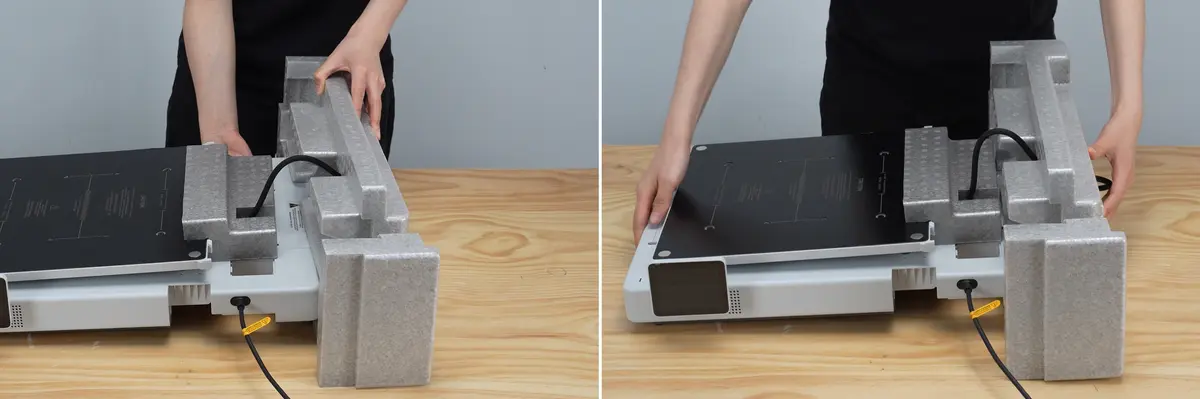

• Løft Base Housing og læg det bageste Base Housing-skum tilbage.

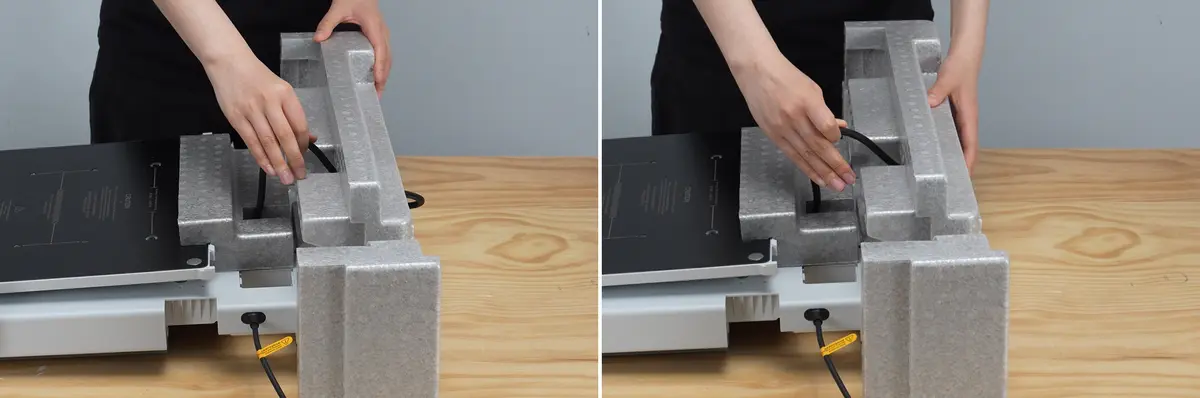

• Træk forsigtigt varmepladekablet indad, så dets yderste del flugter med skummet.

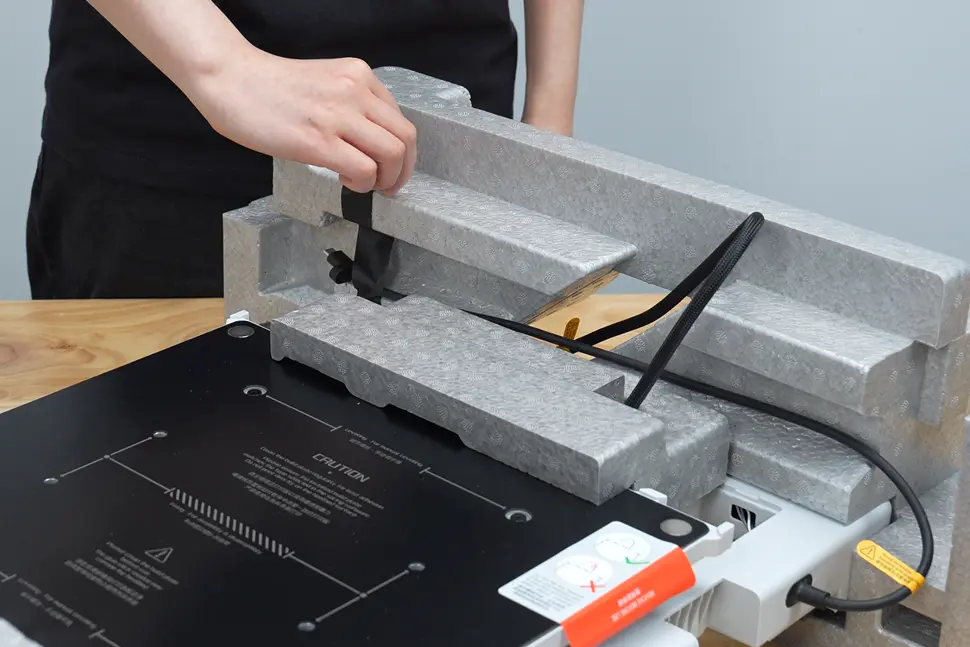

• Fastgør det integrerede kabel med tape.

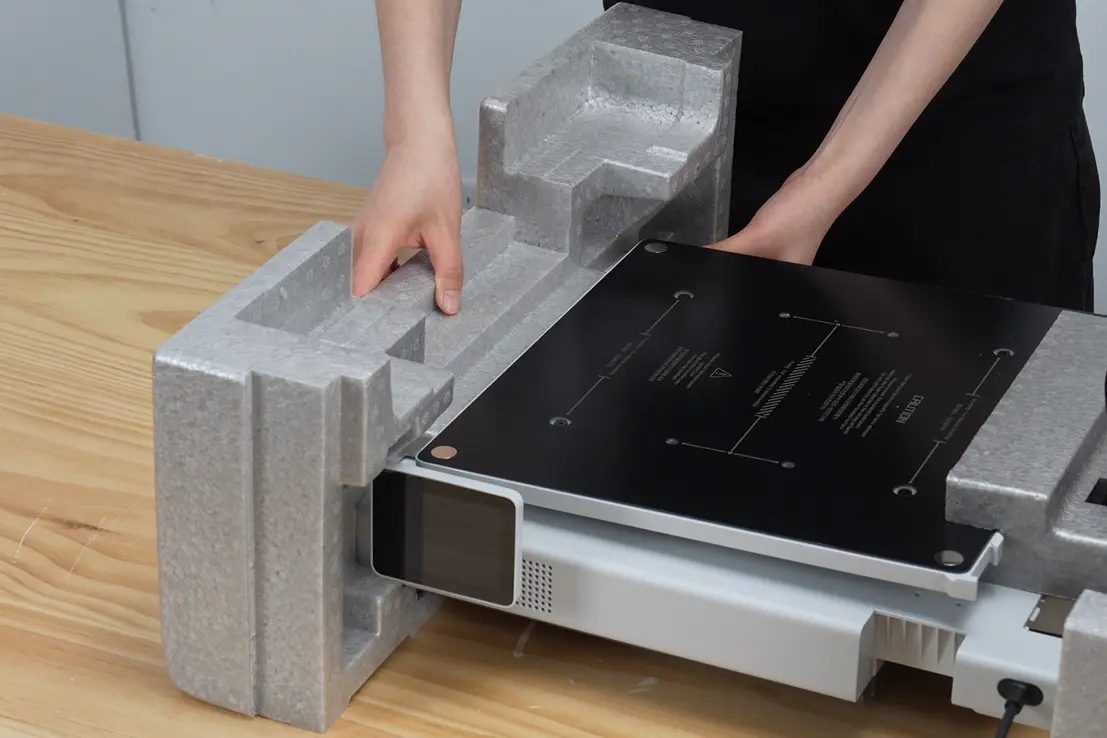

• Løft Base Housing og læg det forreste Base Housing-skum tilbage.

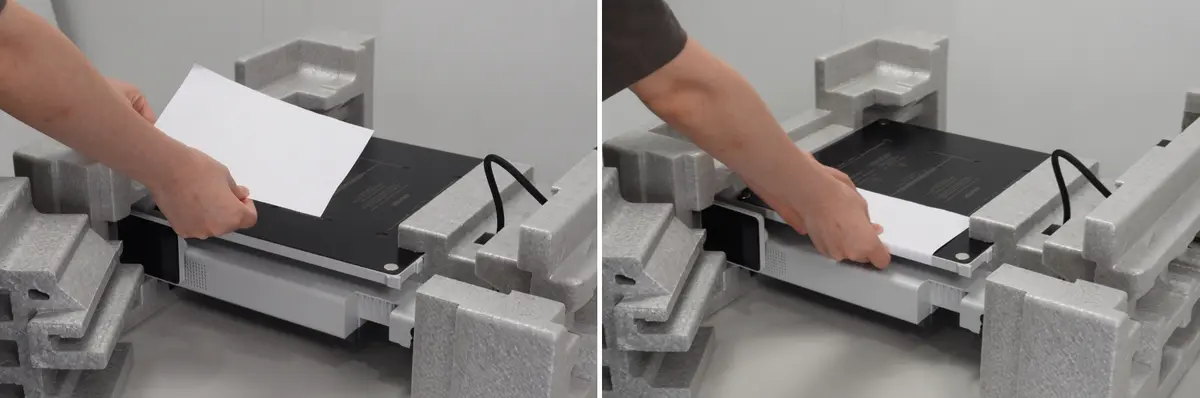

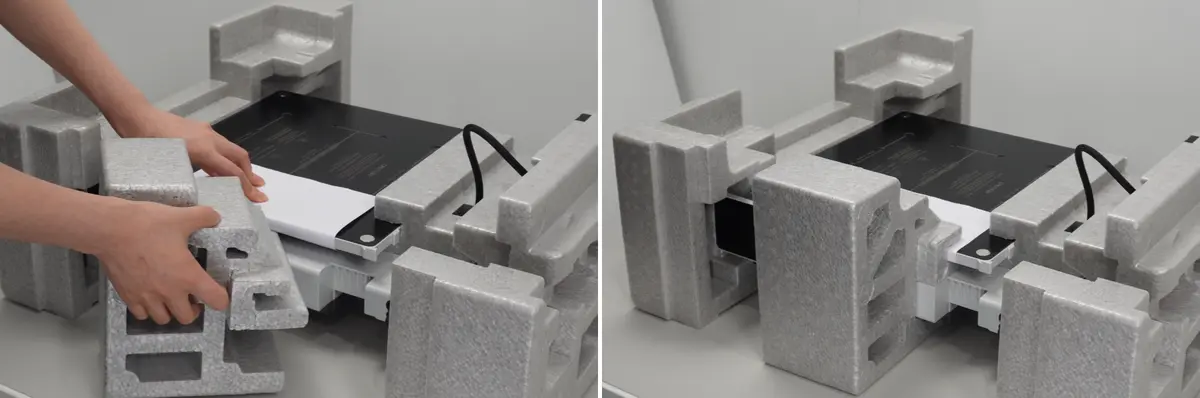

Som vist på figuren nedenfor skal du vikle papir omkring siderne af varmepladen, hvor der skal monteres skum, for at beskytte de bløde magneter når du monterer skummet i venstre og højre side.

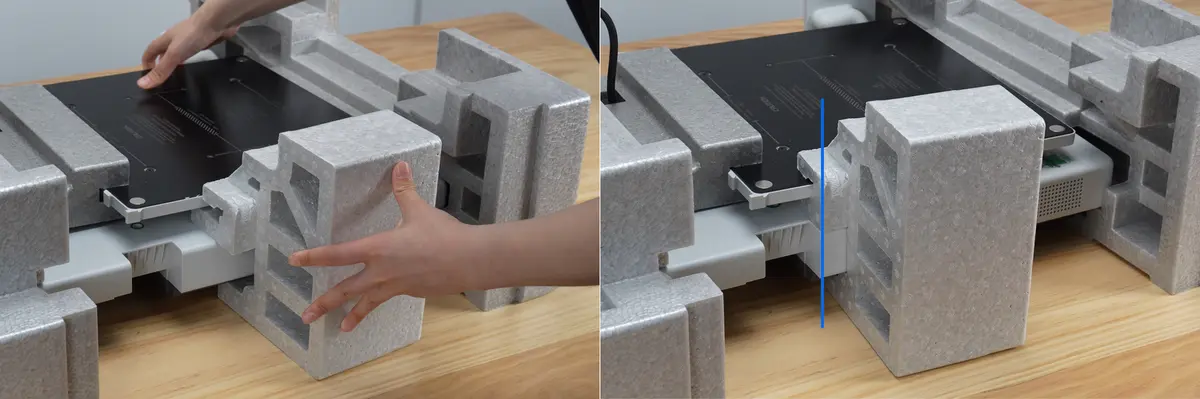

• Montér skummet i venstre side af varmepladen og ret det ind med rillen.

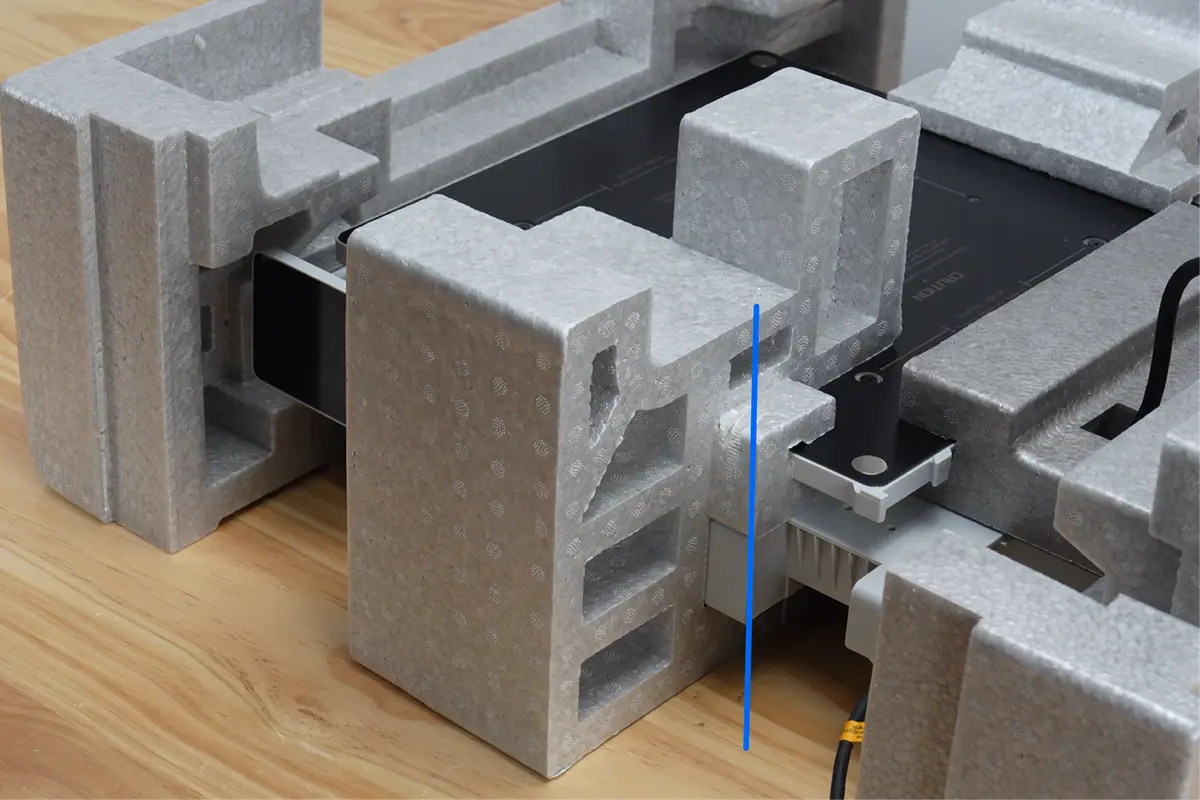

• Montér skummet i højre side af varmepladen og ret det ind med rillen.

Skummet nær skærmsiden har en hævet del tæt på varmepladen. Sørg for korrekt montering.

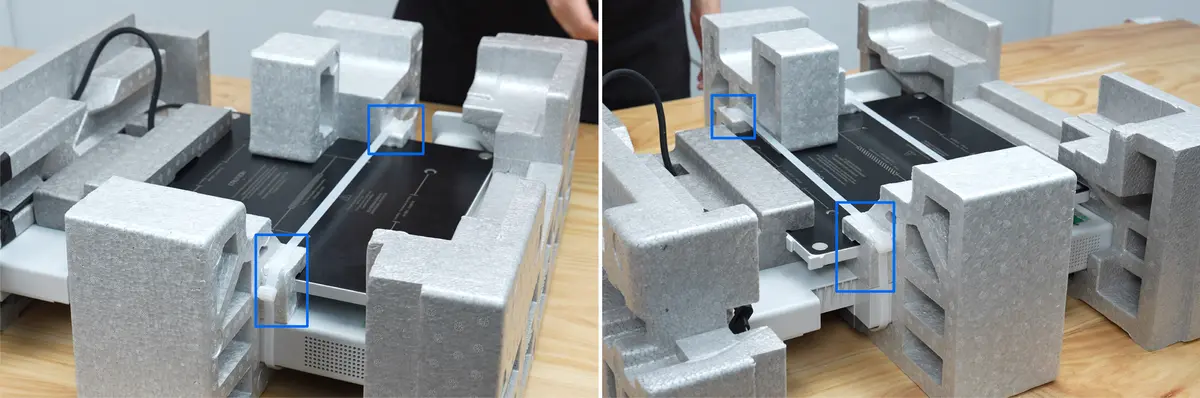

• Fastgør skummet i venstre og højre side med strips på den viste position. Og klip den overskydende del af stripsen af.


Trin 15. Læg tilbehøret tilbage

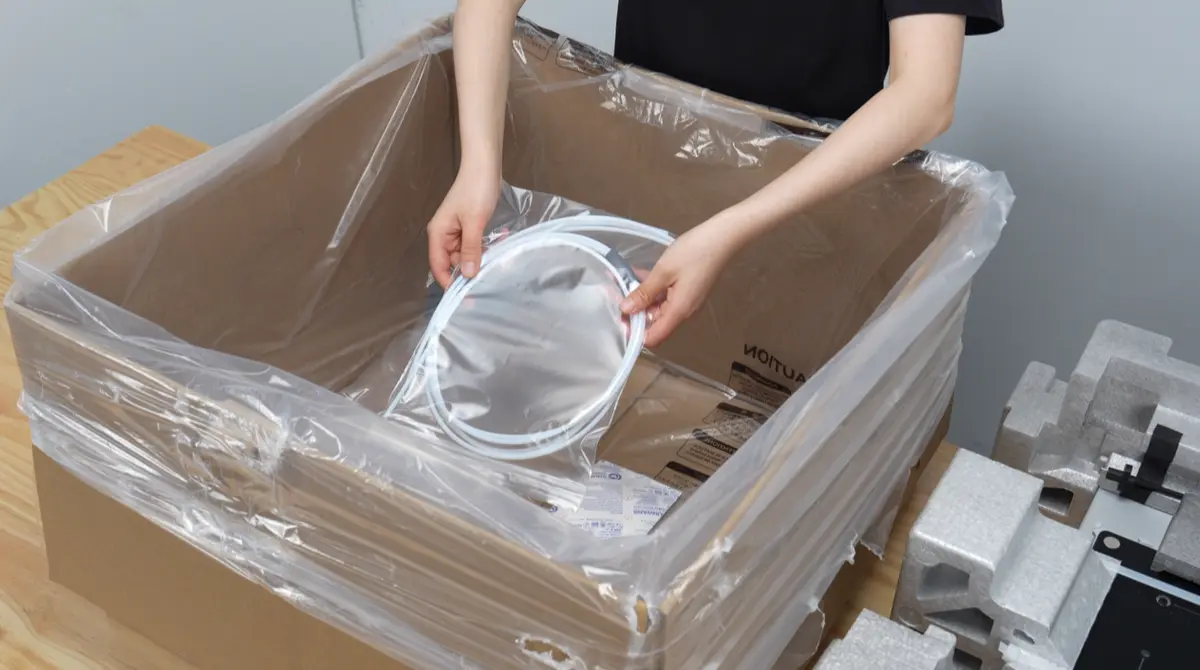

• Læg PTFE-slangen tilbage.

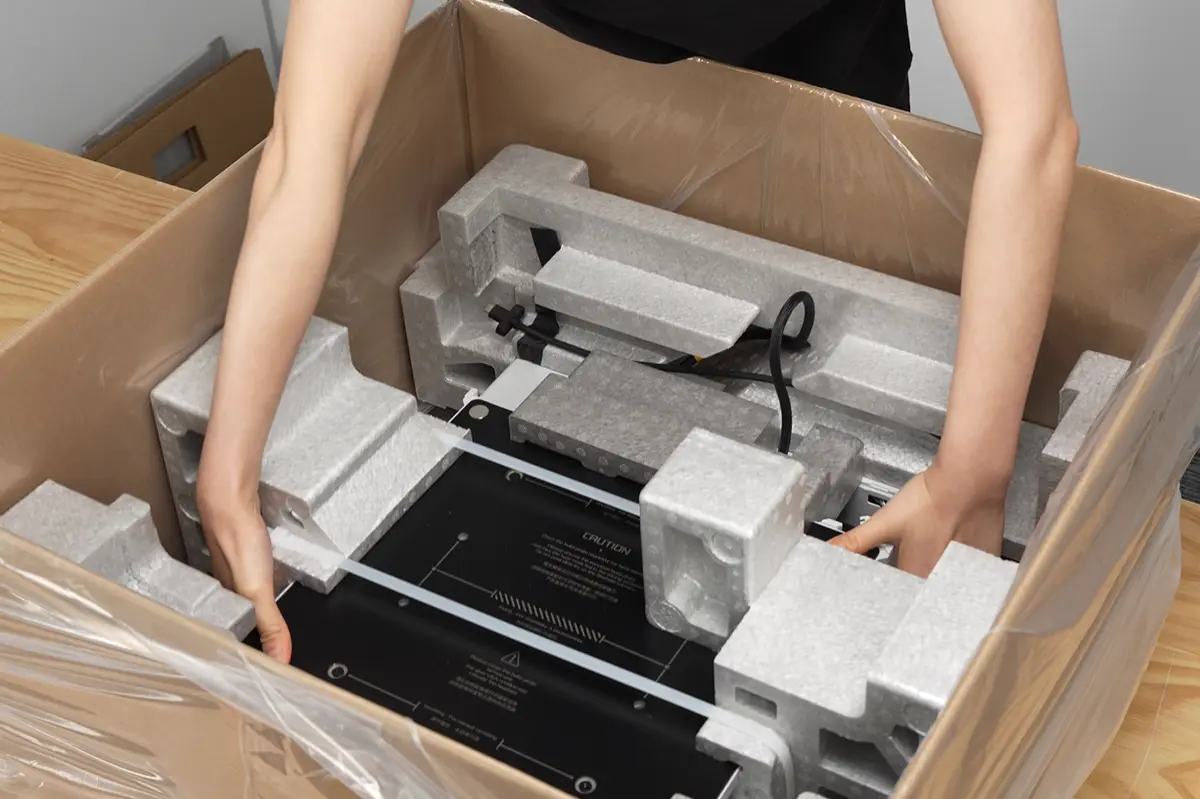

• Læg printerens Base Housing i.

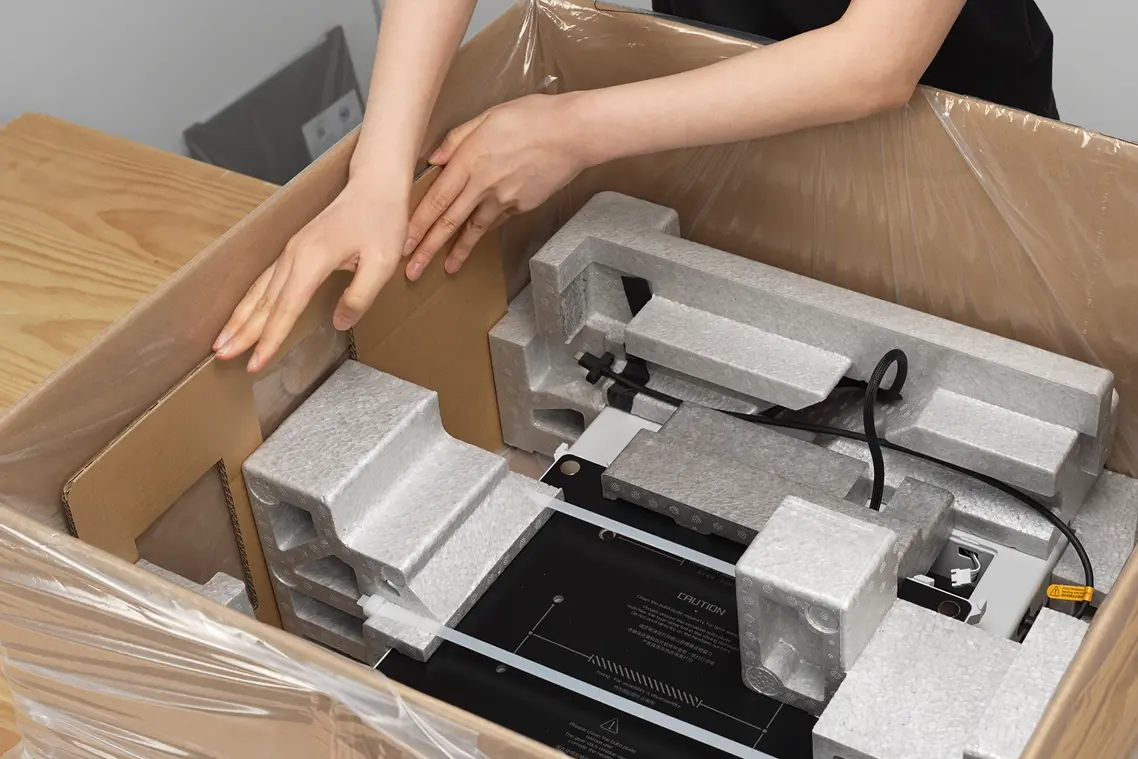

• Læg pap-indlæggene i siderne tilbage.

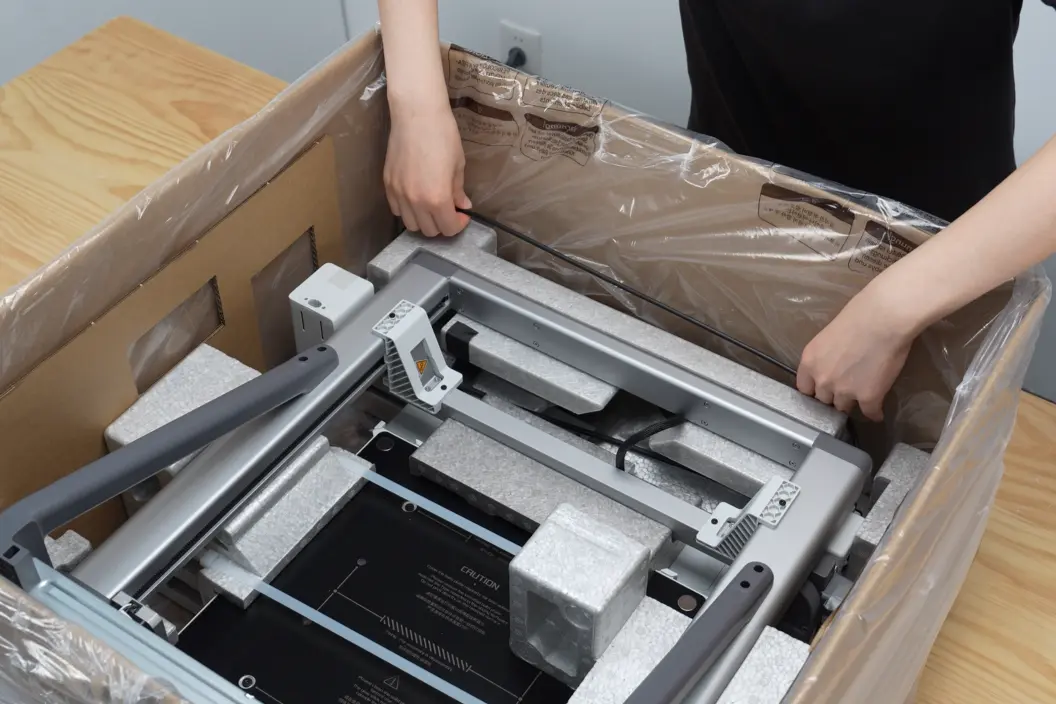

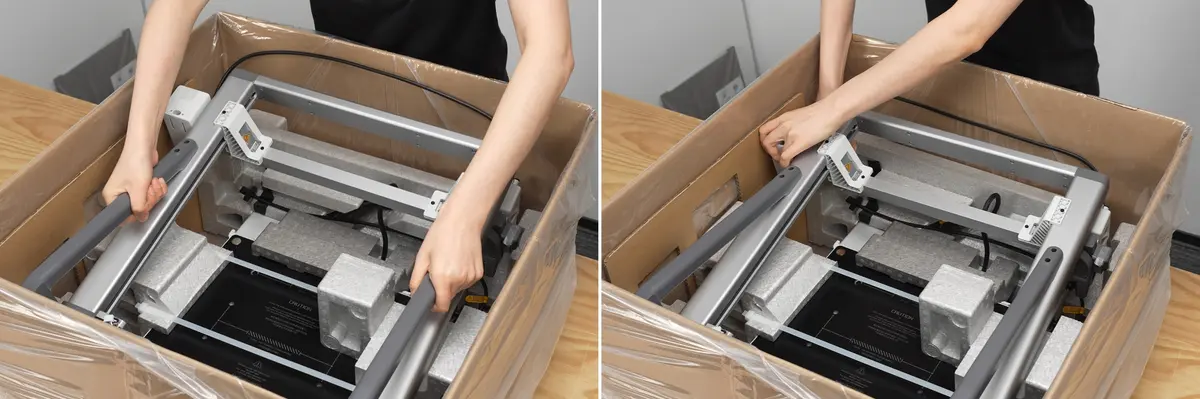

• Placér rammen i skummet. Skub forsigtigt på skummet nær X-motorhuset, så rammen kan monteres glat på den rigtige position.


• Fastgør det integrerede kabel med tape.

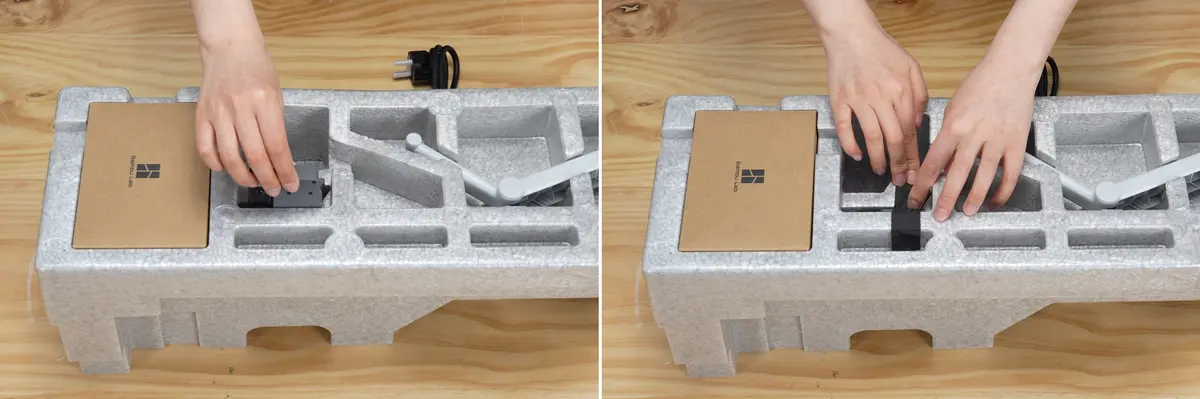

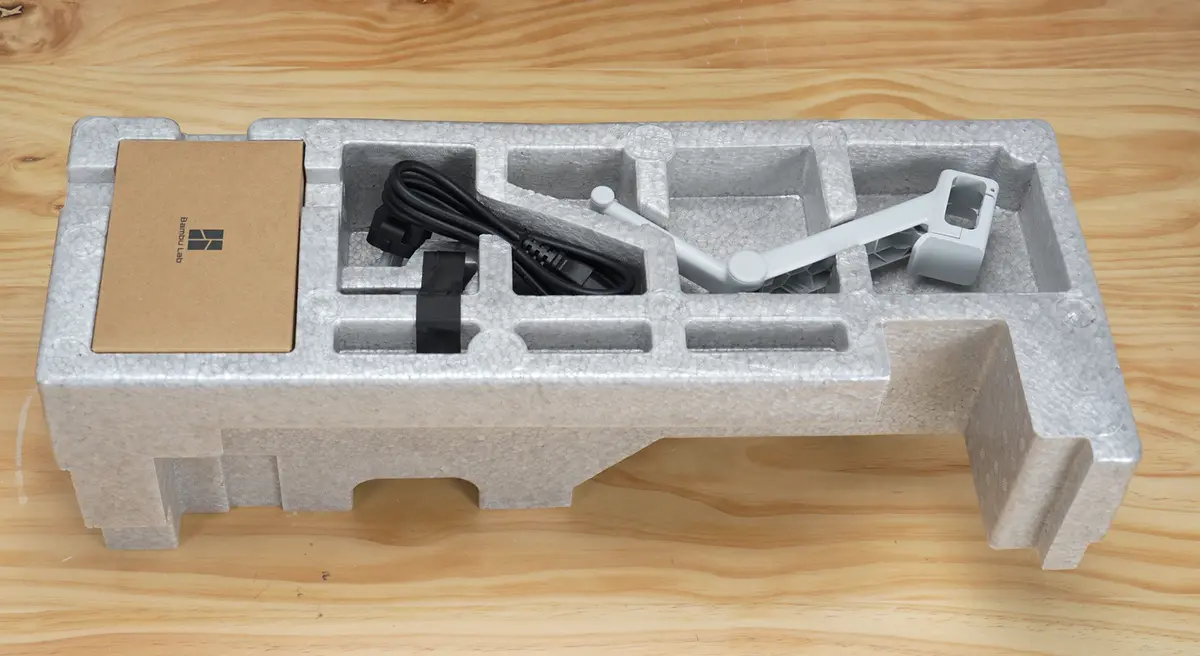

• Placér som vist tilbehørsboksen, Purge Wiper, strømkablet og spoleholderen i de tilhørende skum-beskyttelsesrum. Og fastgør Purge Wiper med tape.

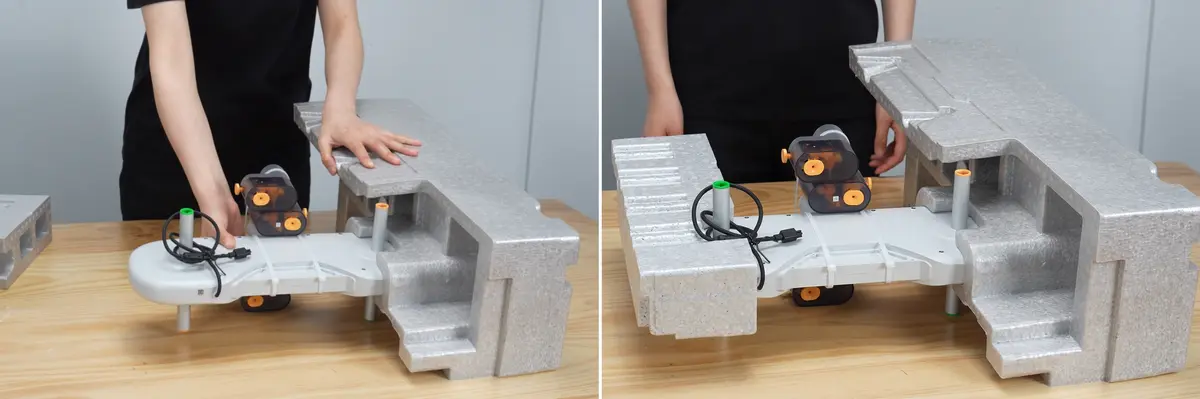

• Montér sideskummet til AMS lite-kabinettet.

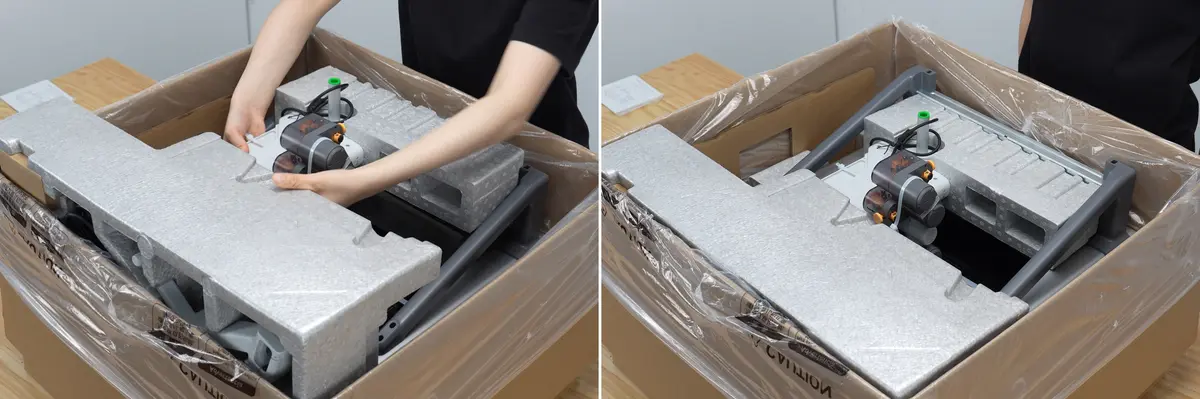

• Placér AMS lite-kabinettet.

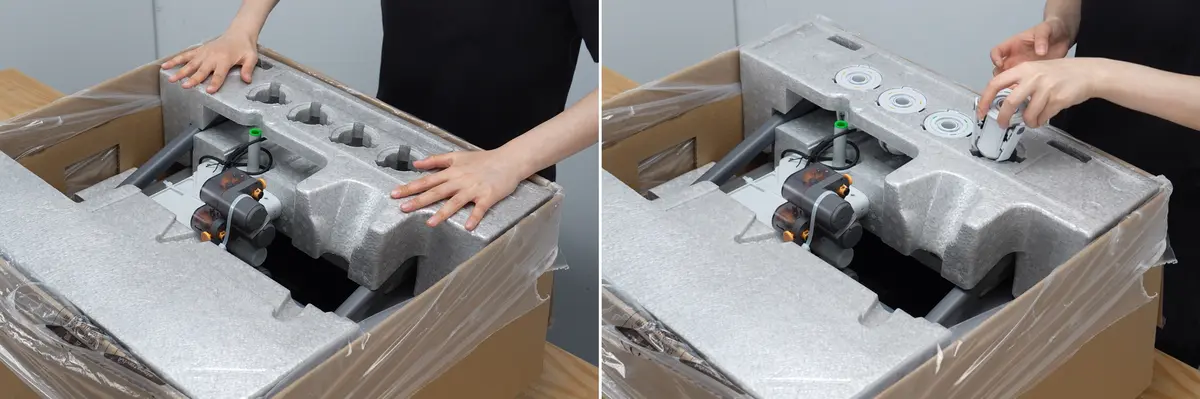

• Skummet på siden nær skærmen har en fremspringende del nær varmepladen, sørg for korrekt montering.


• Placér AMS lite-standeren.

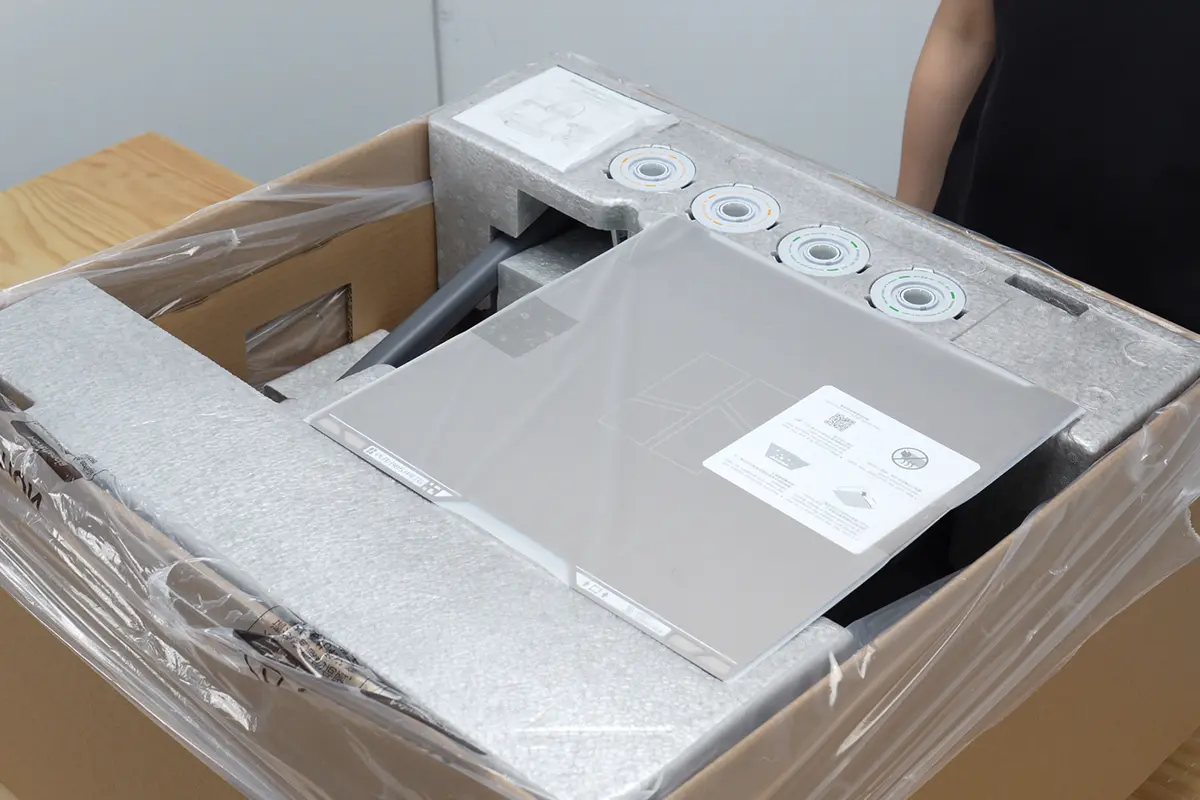

• Læg byggepladen og lynstartsguiden tilbage.


Trin 16. Forsegl emballagen

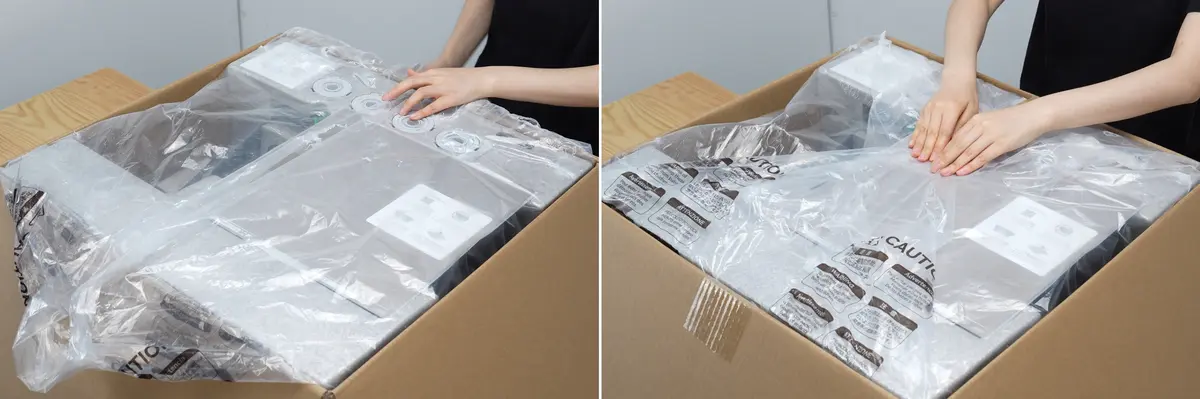

• Fold fugtposen sammen.

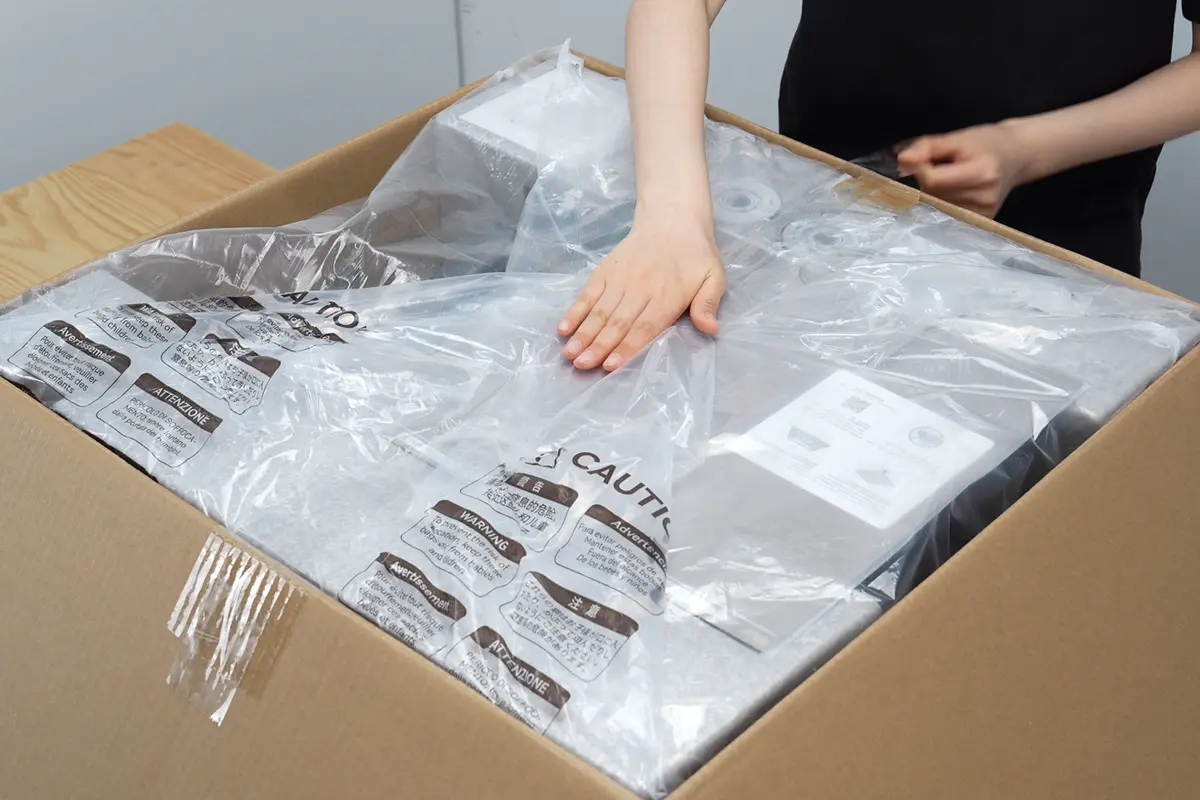

• Forsegl fugtposen med tape.

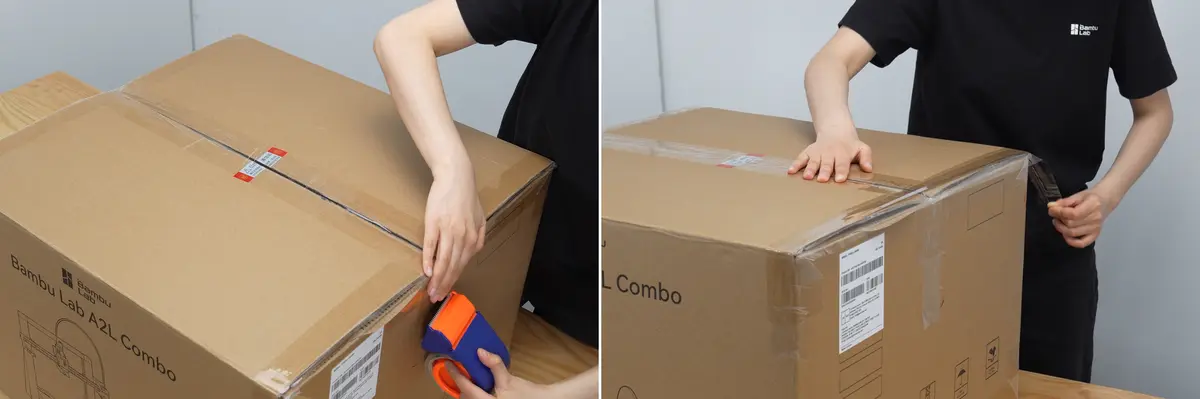

• Forsegl yderkassen med tape.
