Guide til rensning af tilstoppet extruder på H2C

Introduktion

En tilstoppet extruder skyldes som regel heat creep. (Hvad er heat creep? | Bambu Lab Wiki). Når det sker, kan printeren ikke udtrække filament.
Denne artikel beskriver rensemetoder til at løse tilstopninger forårsaget af dette problem.

Nødvendige værktøjer og materialer

• H2.0 unbrakonøgle
• H1.5 unbrakonøgle
• Saks eller skæretang

Sikkerhedsadvarsel

⚠️ VIGTIGT!

• Sluk altid printeren og afbryd strømmen, før du udfører vedligeholdelse. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og skader på printeren eller omgivelserne.
• Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker af sikkerhedshensyn og være særligt opmærksom på ikke at klemme, beskadige eller trykke på blottede ledninger, stik eller printkort. Dysen kan desuden være ekstremt varm, så rør den aldrig med bar hud.
• Hvis du har spørgsmål eller bekymringer i forhold til ovenstående eller trinene i denne guide, kan du oprette en ny sag på vores supportside for at få hjælp.

Trin til rensning af tilstoppet extruder

Trin 1. Afmonter toolheadets ekstra køleblæser

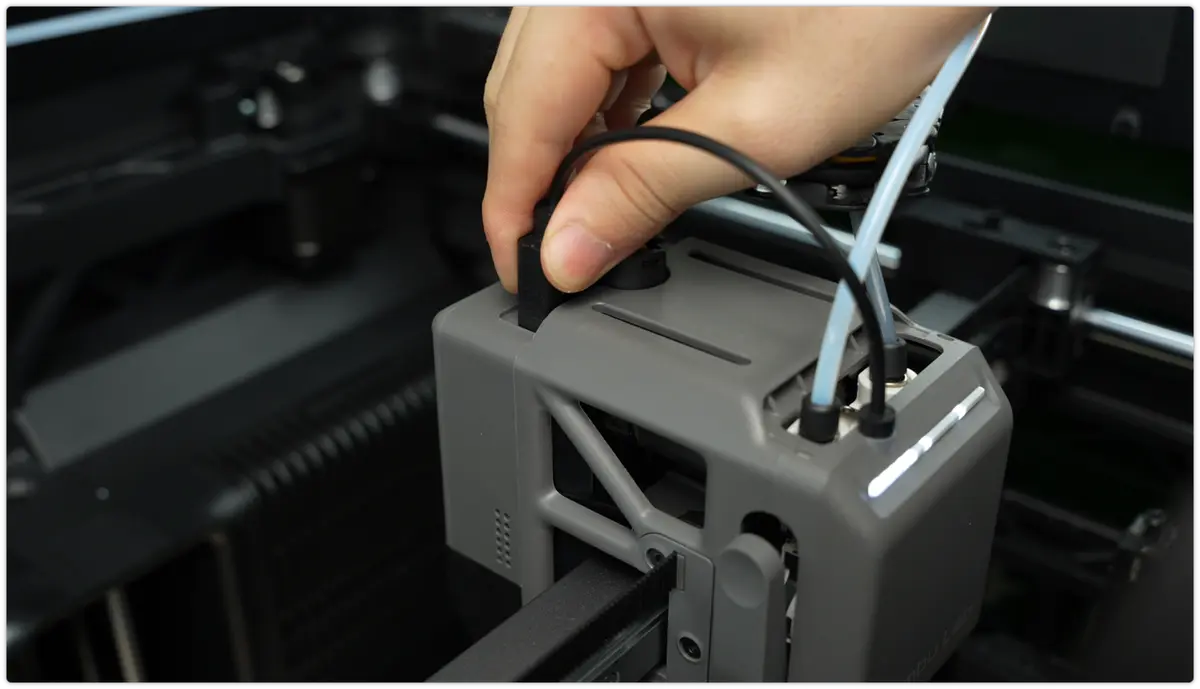

1. Få adgang til toolhead-området, og frakobl kablet til toolheadets ekstra køleblæser ved forsigtigt at trække stikket opad.

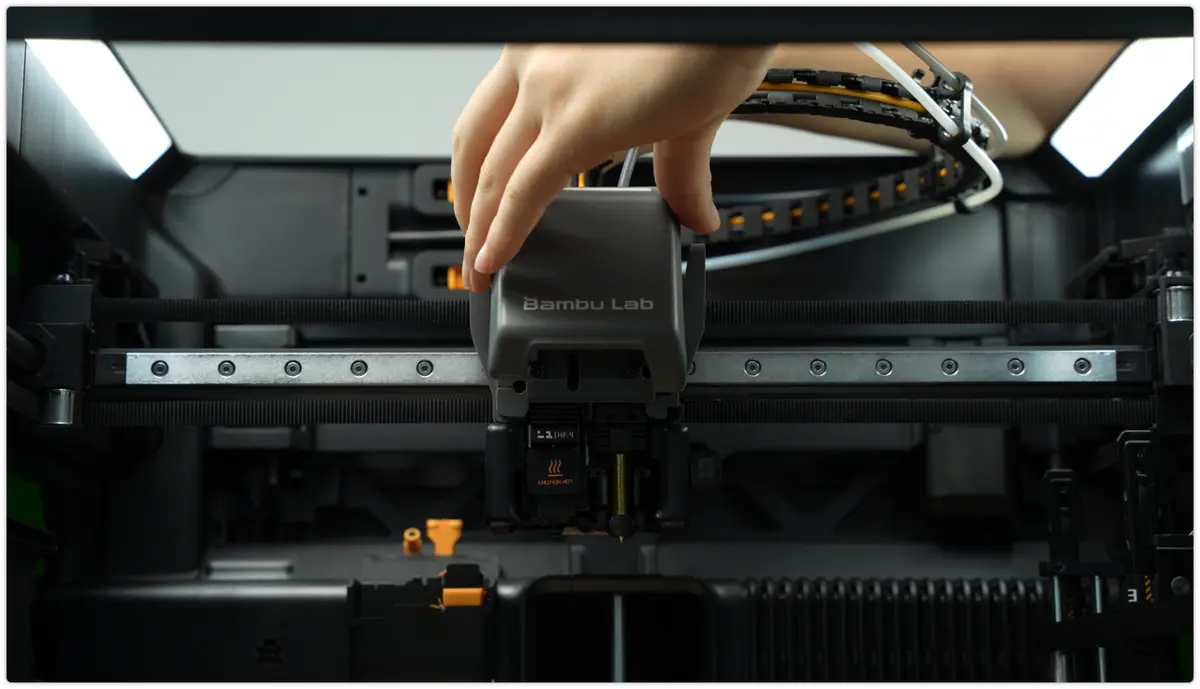

2. Hold på toppen af køleblæserens hus, løft det opad, og tag det af.

Trin 2. Frakobl PTFE-slangen

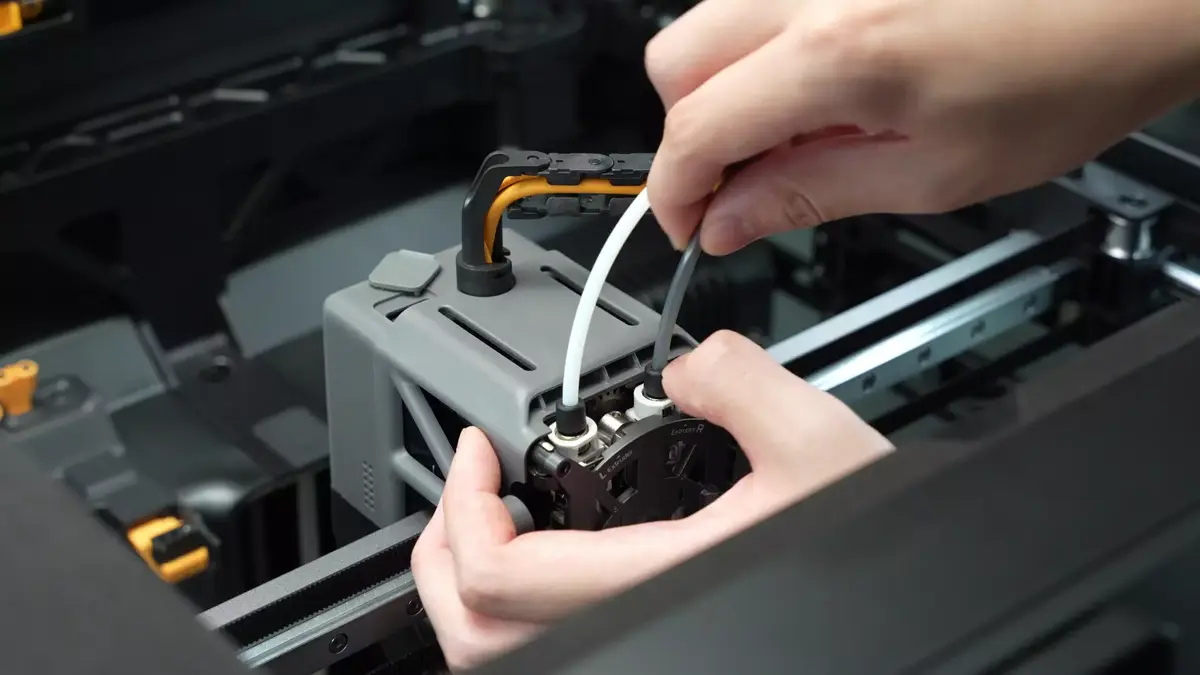

Tryk på den sorte pneumatiske krave på connectoren, og træk forsigtigt PTFE-slangen opad for at frakoble den.

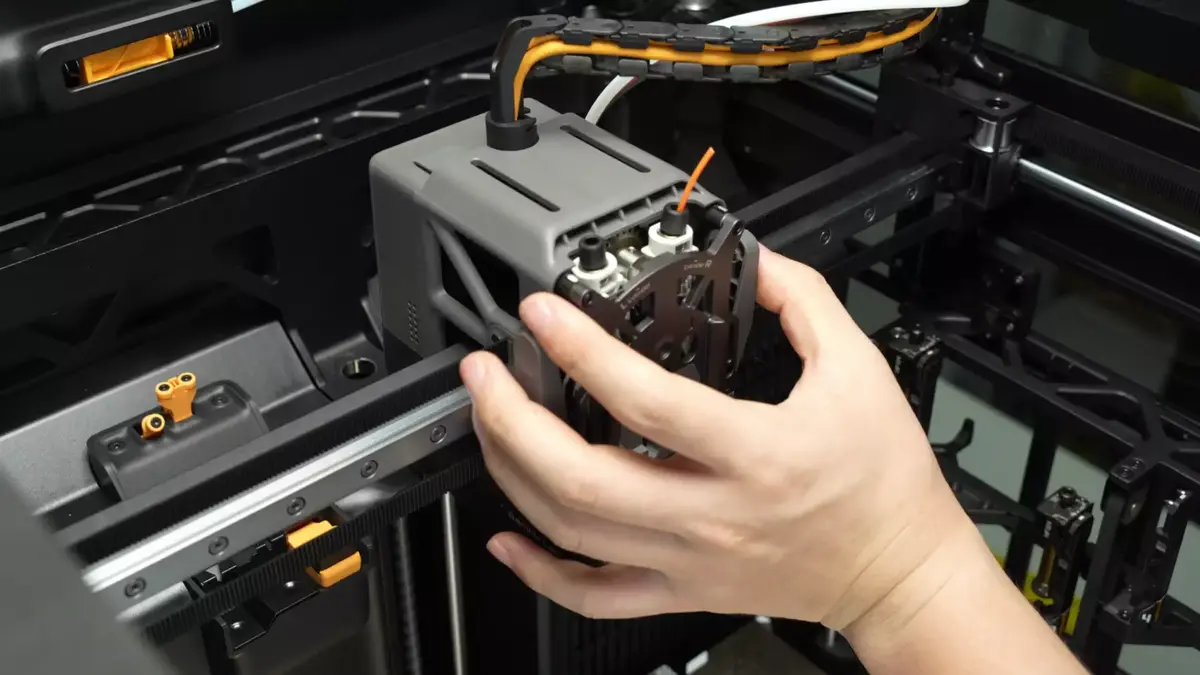

Bekræft på skærmen, at dysetemperaturen er kølet ned til stuetemperatur, og tryk derefter på cutteren for at klippe filamentet over.

Sørg for, at dysetemperaturen er faldet til stuetemperatur, før du klipper filamentet over, ellers kan der opstå sekundær tilstopning ved cutteren.

Trin 3. Afmonter induktions-hotend

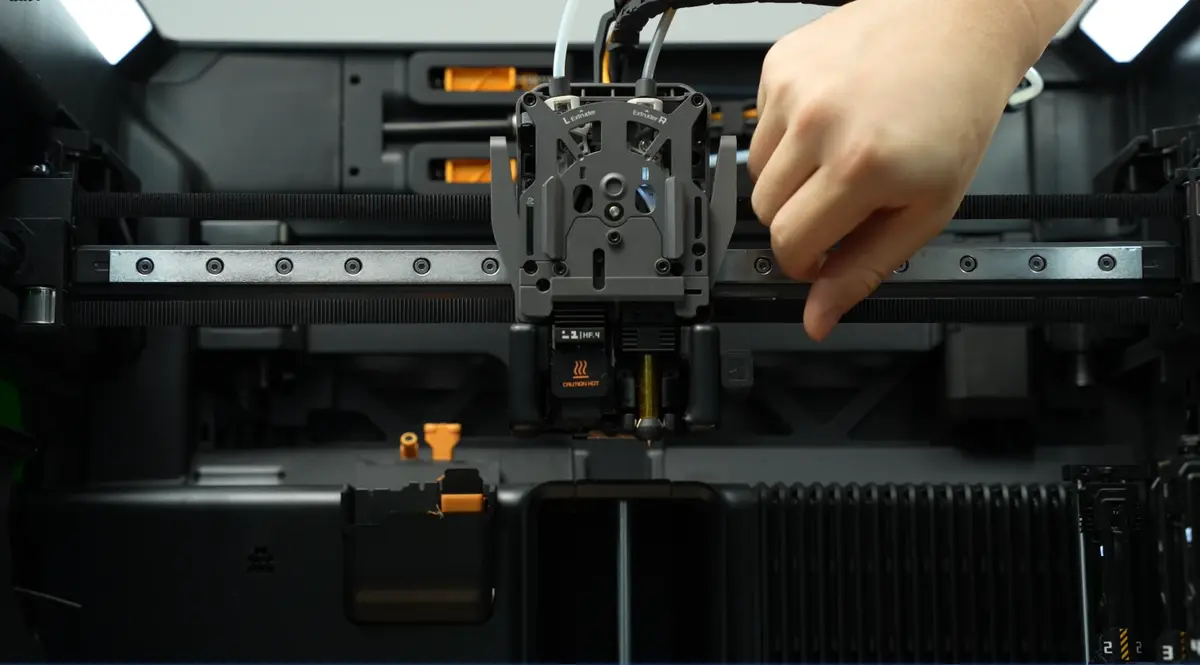

Træk induktions-hotendets lås til højre for at låse op, og fjern derefter den højre induktions-hotend.

Trin 4. Frigør fremføringsbanen og fjern filamentet

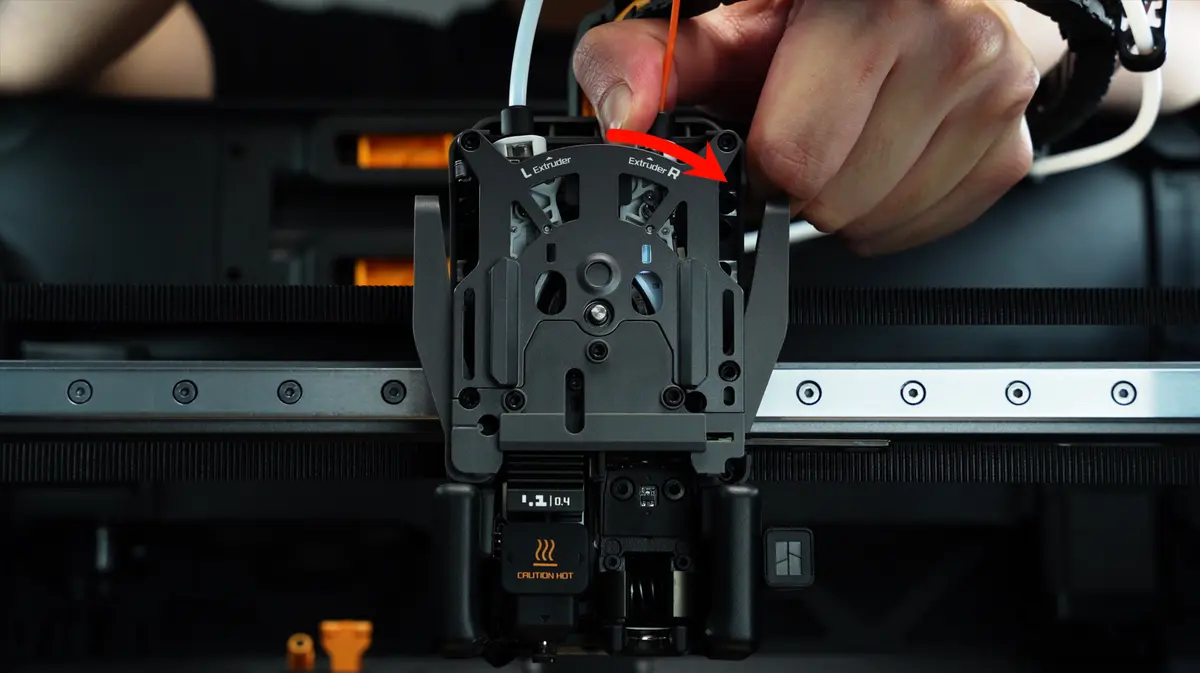

1. Skub den højre Idler Arm udad for at frigøre grebet om filamentet. Det kan kræve nogen kraft.

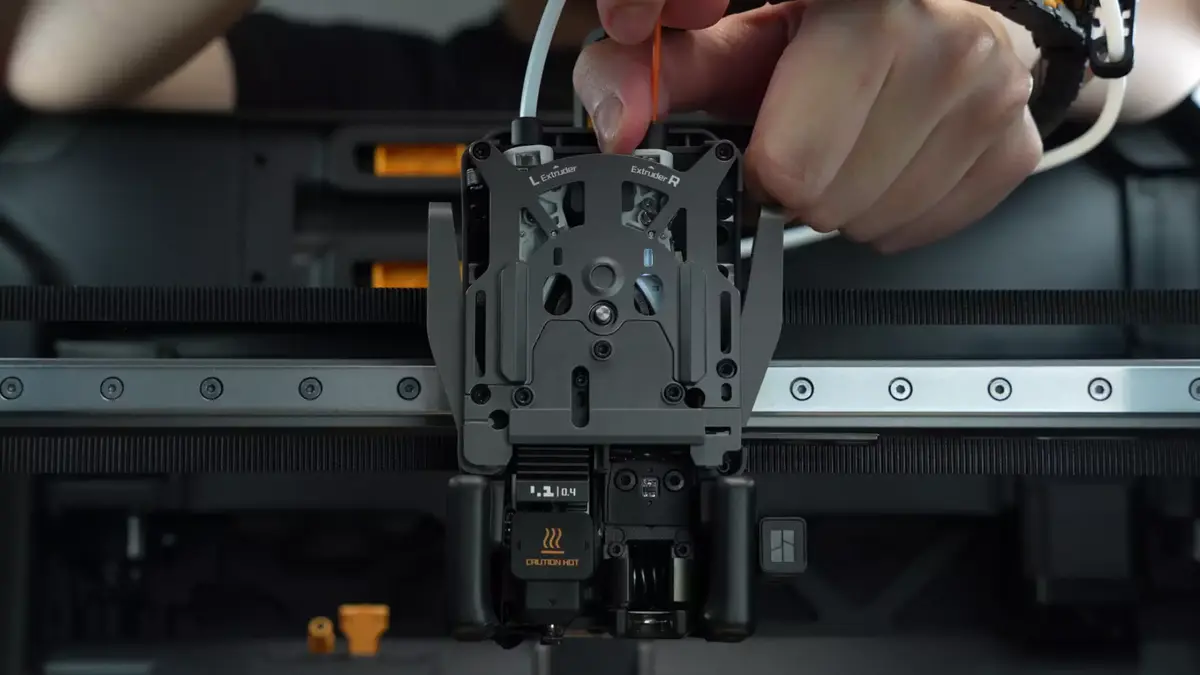

2. Hold Idler Arm på plads med den ene hånd, og træk forsigtigt filamentet opad med den anden hånd for at fjerne det.

Trin 5. Afmonter den forreste extruderføring

Metode 1

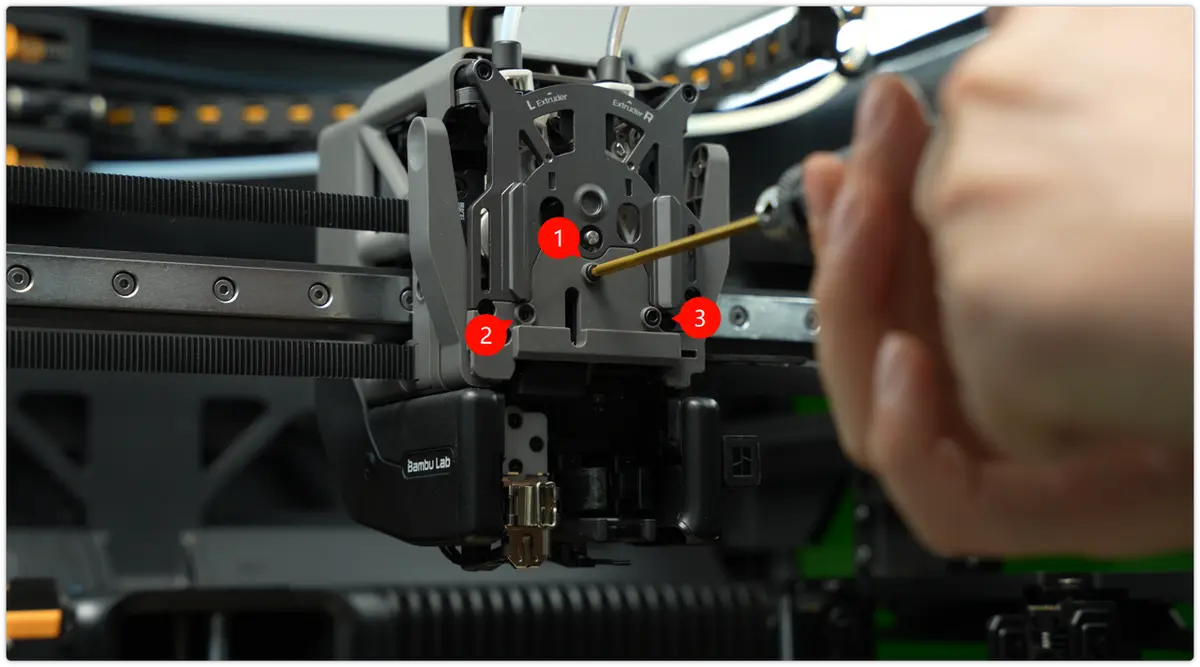

1. Brug en 2,0 mm unbrakonøgle til at fjerne de tre skruer, der holder den forreste føring.

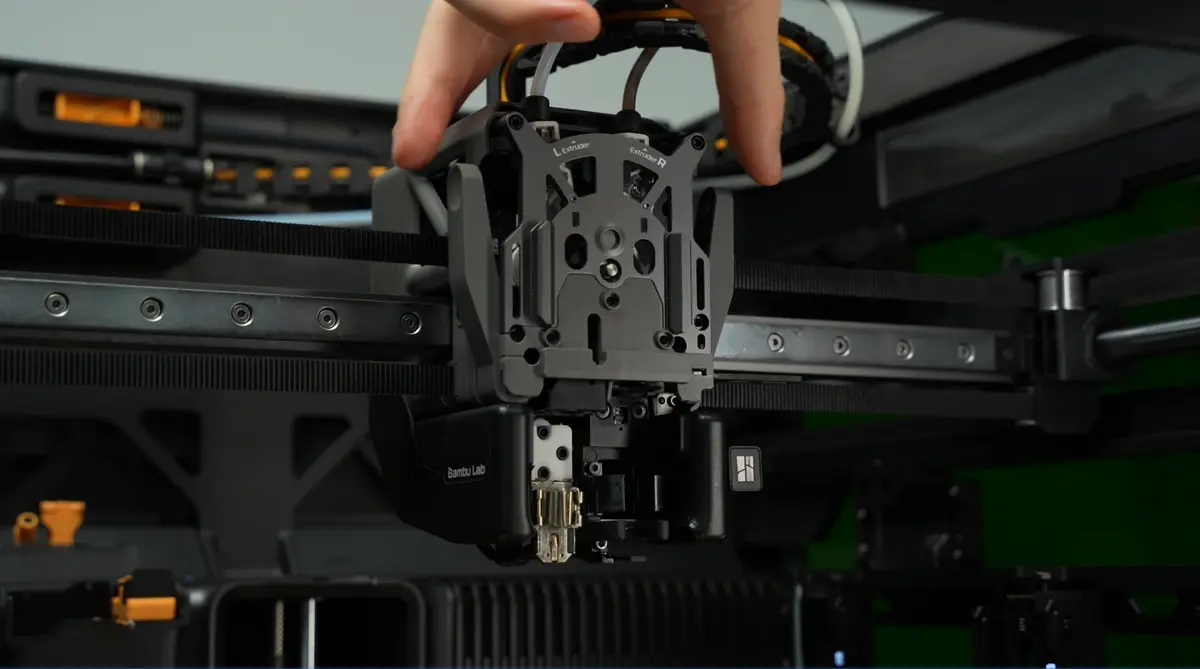

2. Tryk opad på støttekanten nedefra, mens du forsigtigt trykker begge cutter-arme indad for at frigøre dem fra rillerne nær deres cutter-skruer.

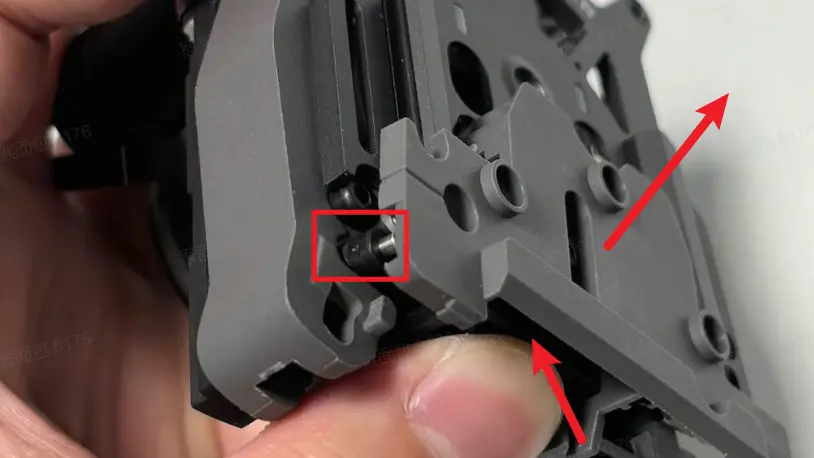

3. Fjern det forreste føringsdæksel fra den forreste extruderføring. Dækslet løsner sig sammen med den forreste føring. Opbevar det forsvarligt, så det ikke bliver væk.

Metode 2

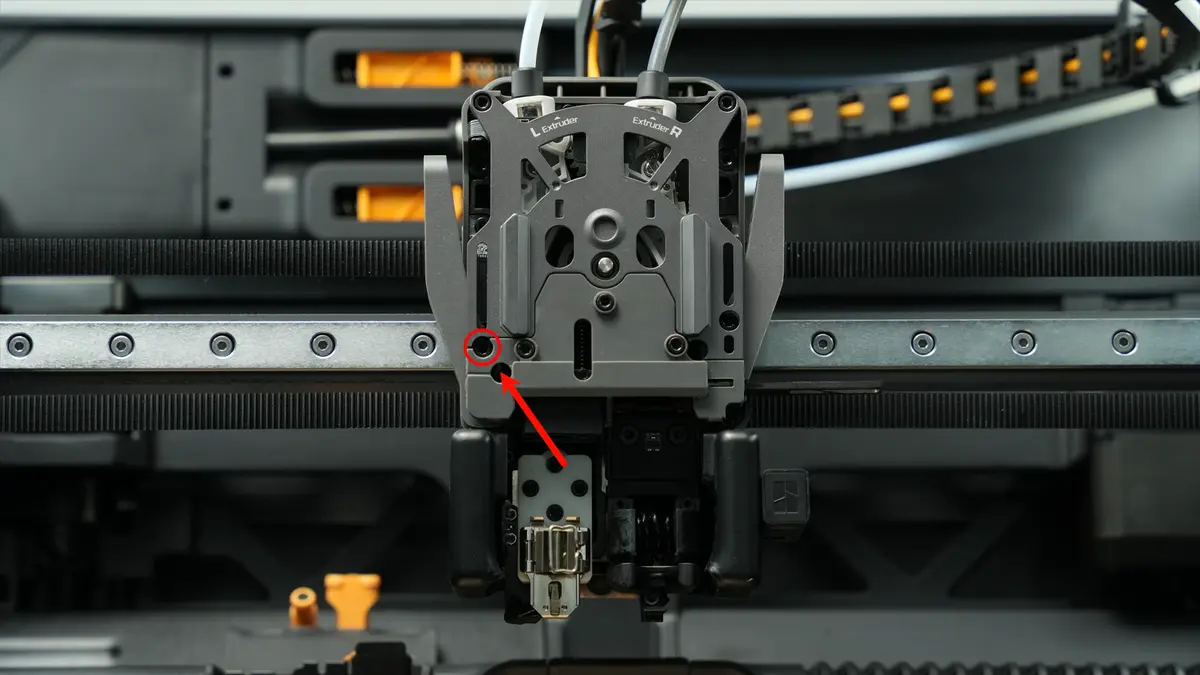

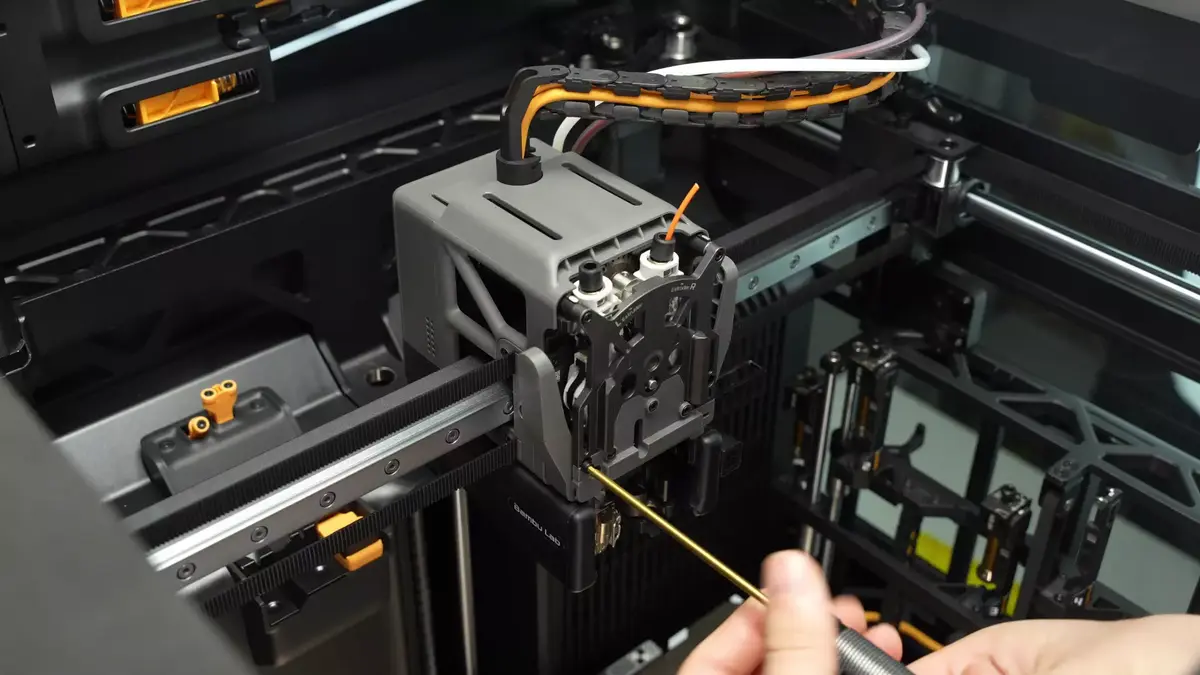

1. Brug en 2,0 mm unbrakonøgle til at fjerne skruen, der holder den venstre cutter, og tag derefter cutteren ud af extruderen.

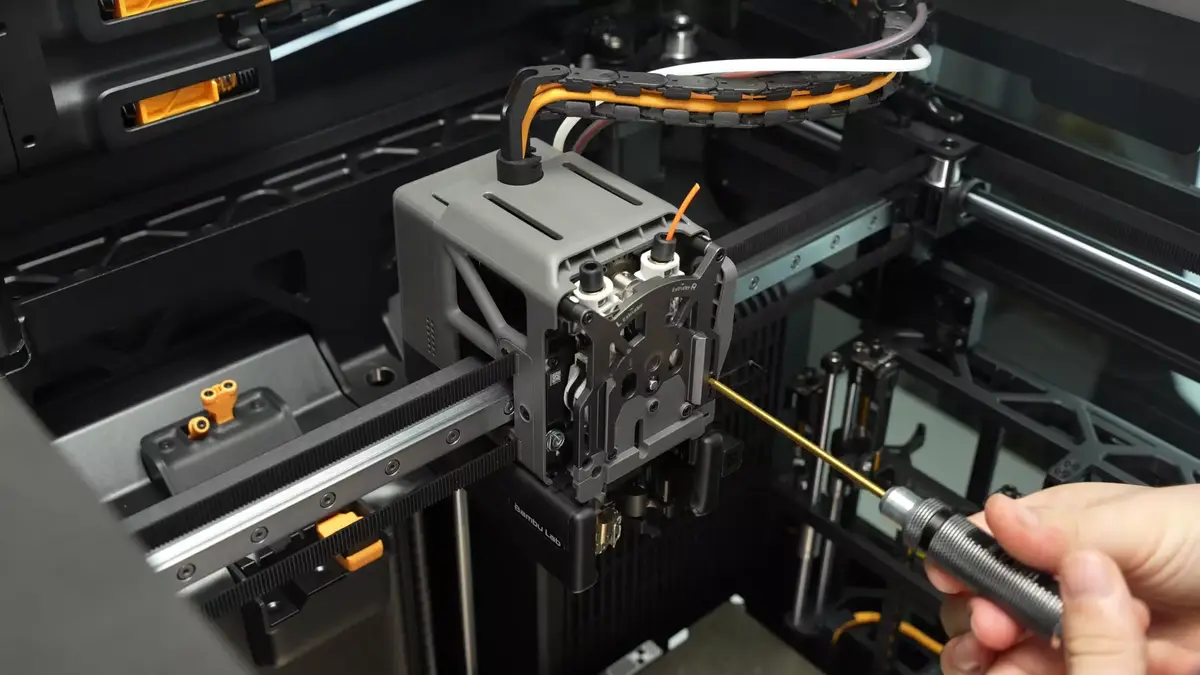

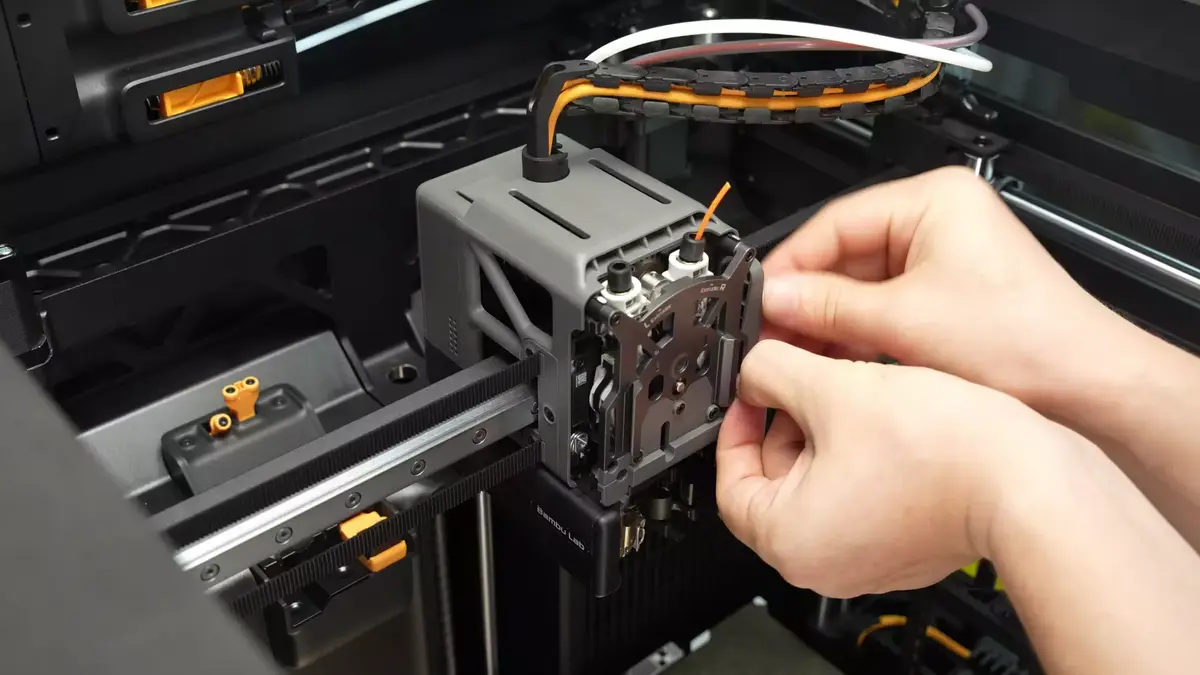

2. Brug en 2,0 mm unbrakonøgle til at fjerne skruen, der holder den højre cutter, og tag derefter cutteren ud af extruderen.

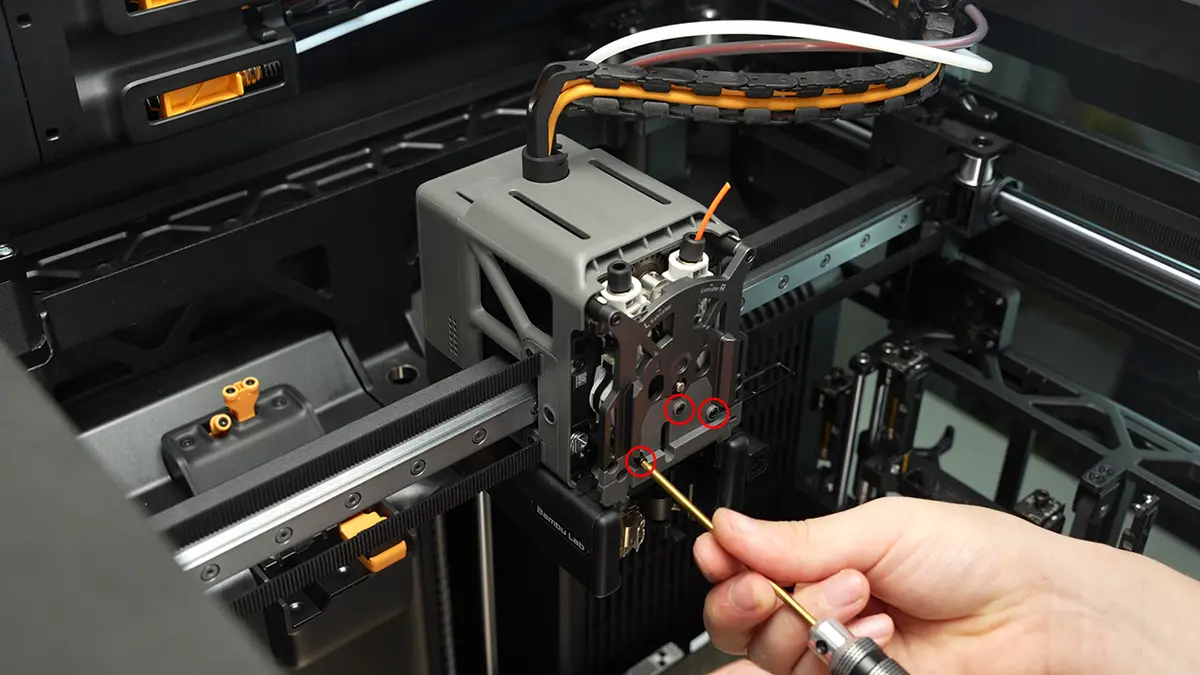

3. Brug en 2,0 mm unbrakonøgle til at fjerne de tre skruer, der holder den forreste extruderføring.

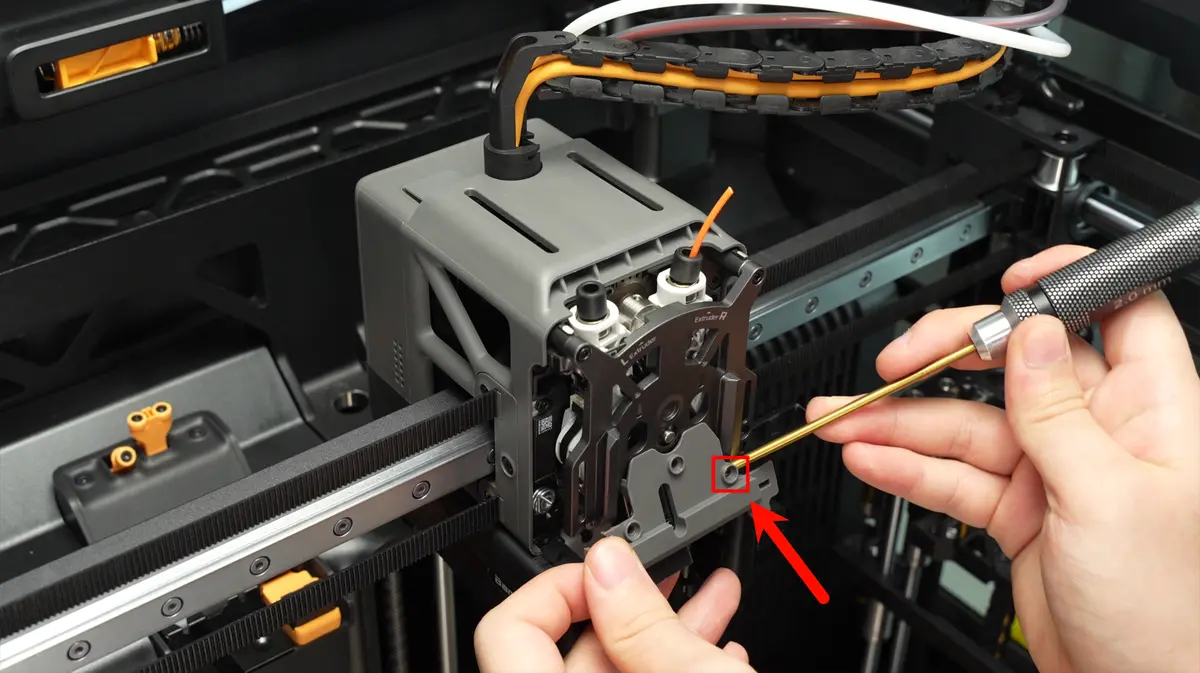

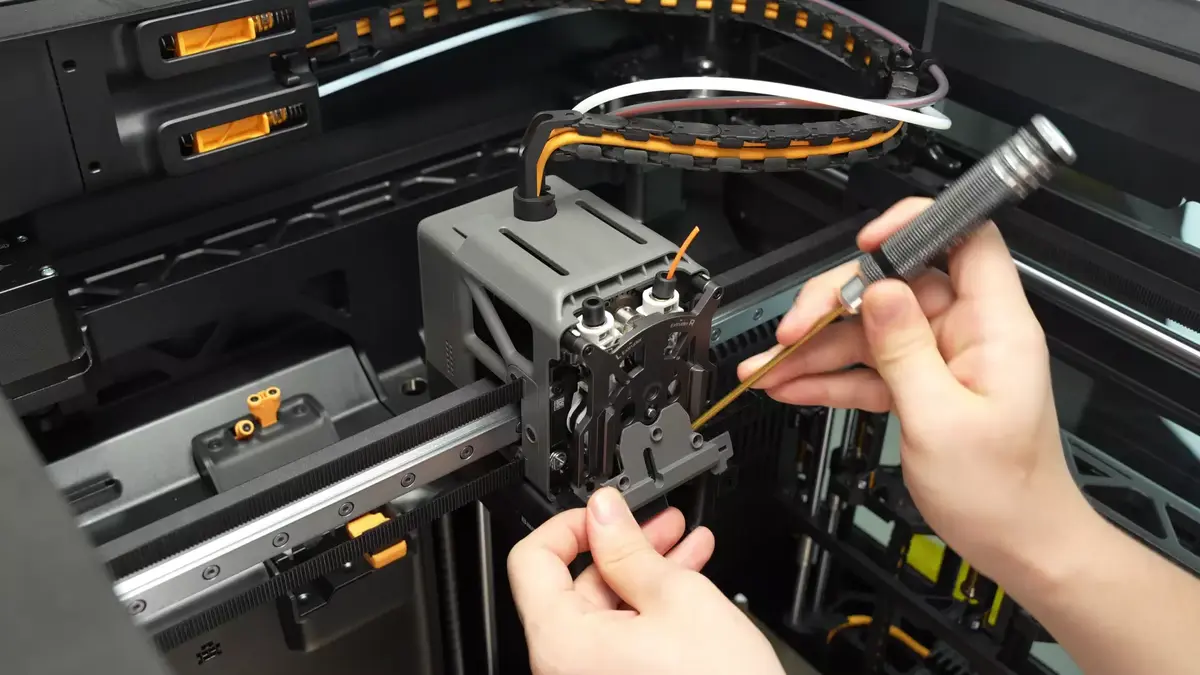

4. Hold på fremspringene på begge sider af den forreste føring, og træk den lige udad for at fjerne den. Hvis modstanden er stor, kan du bruge en skruetrækker som vægtstang mod det forstærkede plastområde bag det venstre skruehul. Dette område giver bedre strukturel støtte, så læg kun kraft på her.

Trin 6. Fjern filamentet mellem drivhjulet og Idler Arm

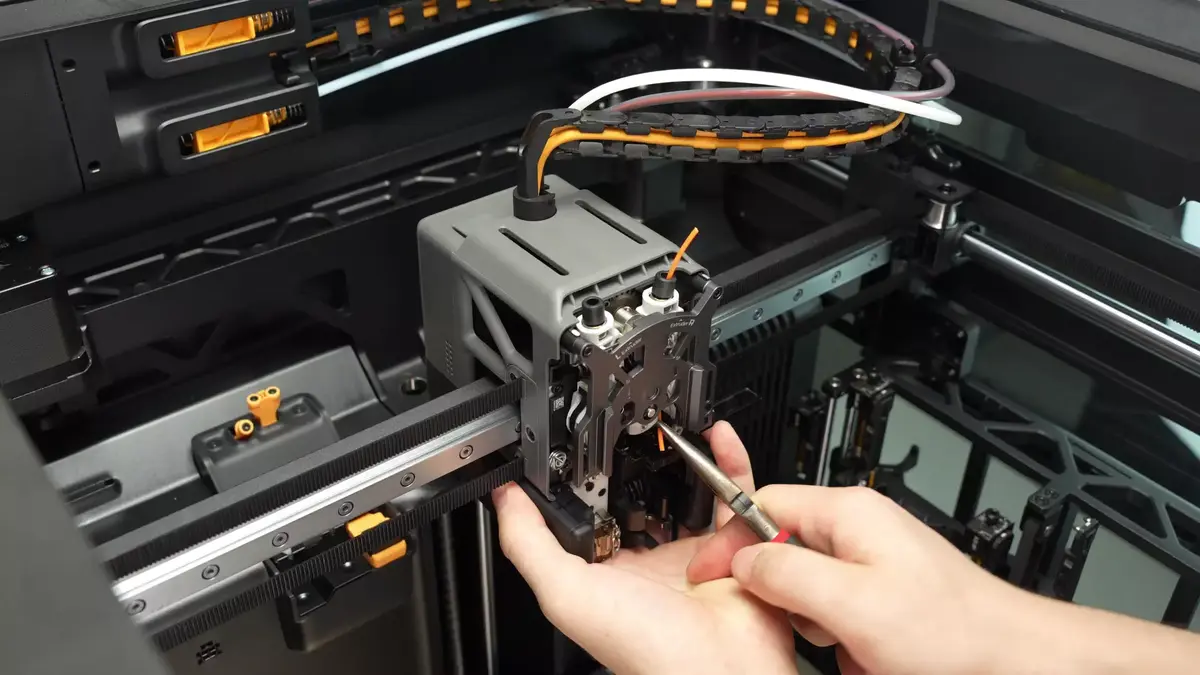

Klip filamentet over i toppen af extruderen, og brug derefter pincet eller skævbidder til at gribe det fastklemte filament og trække det bestemt nedad.

Bemærk:Hvis filamentet er svært at fjerne, kan du prøve at skifte extruder på skærmen. Mellemrummet mellem drivhjulene løsner sig under skiftet, så filamentet bliver lettere at trække ud.

Trin 7. Rens føringens indgang eller indvendige område

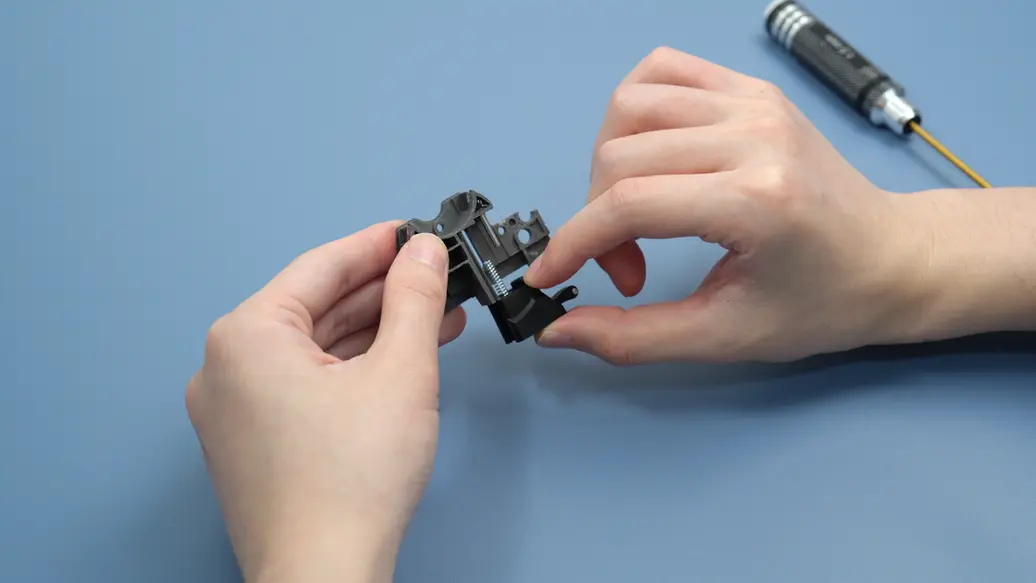

1. Start med at fjerne skruen, og skub derefter den sorte monteringsblok langs styreskinnen for at frigøre den.

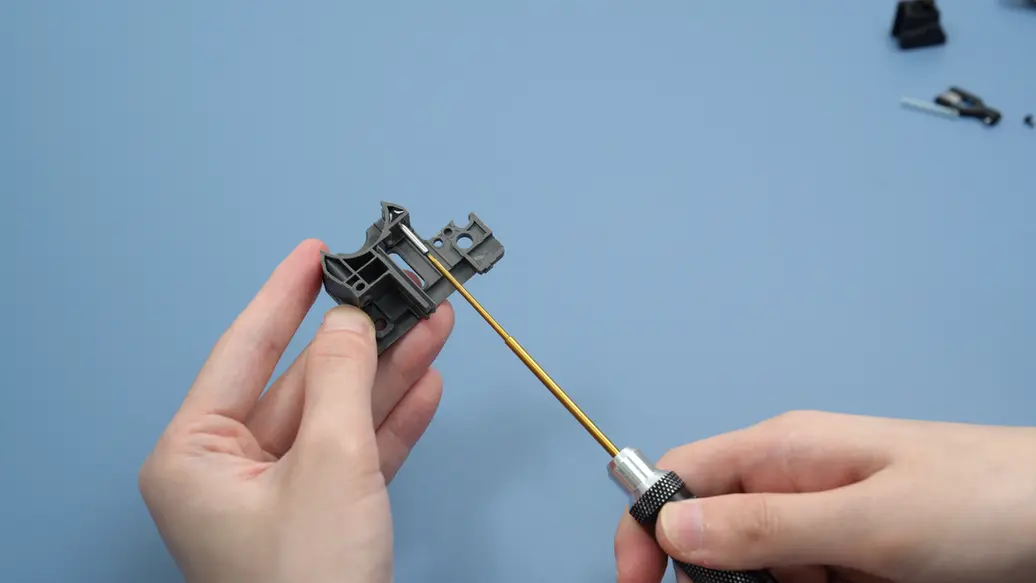

3. Brug en 1,5 mm skruetrækker til at rense den sorte føringsblok og indersiden af føringsmodulet, så der ikke er filament fastklemt indeni.

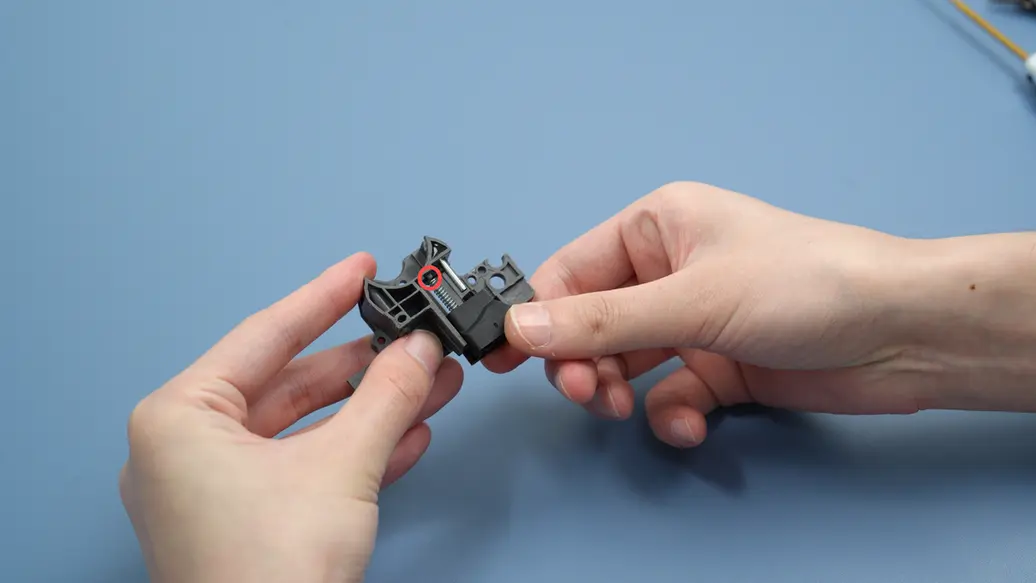

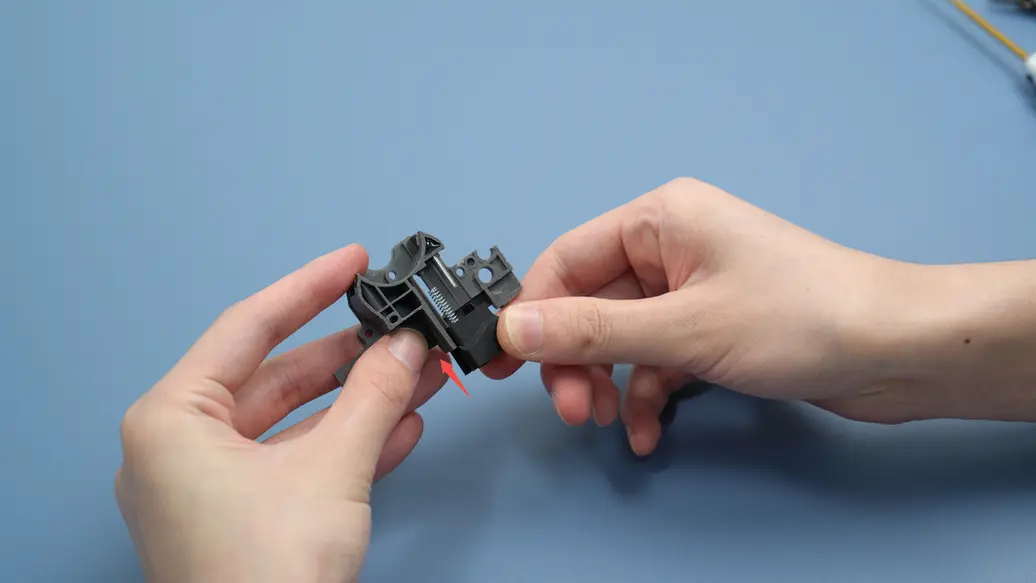

4. Efter rensning monteres fjederen igen på den sorte føringsblok, hvorefter blokken skubbes tilbage langs styreskinnen. Sørg for, at fjederen sidder korrekt på slæden markeret med rød ramme. Sæt skruen i igen, og monter cutteren.
   Bemærk: at den ene side af cutteren har en fordybet overflade; sørg for, at den fordybede side vender opad under monteringen.

Trin 8. Rens Idler Arm-udgangen eller det indvendige område

Se H2C-guiden til fejlsøgning af tilstoppet Idler Arm for detaljerede instruktioner til rensning af Idler Arm-udgangen.

Trin 9. Monter den forreste extruderføring

Se instruktionerne i Udskift den forreste extruderføring på H2C for at montere den forreste extruderføring igen.

Sådan kontrollerer du

Tænd printeren, og udfør én ind- og udladning af filament.
Hvis induktions-hotend udtrækker filament normalt og uden unormale lyde, er extruderen renset med succes.
