Guide til fejlsøgning af filamentstop i Idler Arm på H2C

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Udfører du opgaver, mens printeren er tændt, kan det give kortslutning, som fører til skader på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du have brug for at skille dele ad, herunder hotend. Det blotter ledninger og elektriske komponenter, der kan kortslutte, hvis de berører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og give yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutning eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du spørgsmål eller bekymringer i forhold til denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Fejlsøgning

Trin 1. Afmonter toolheadets ekstra køleblæser

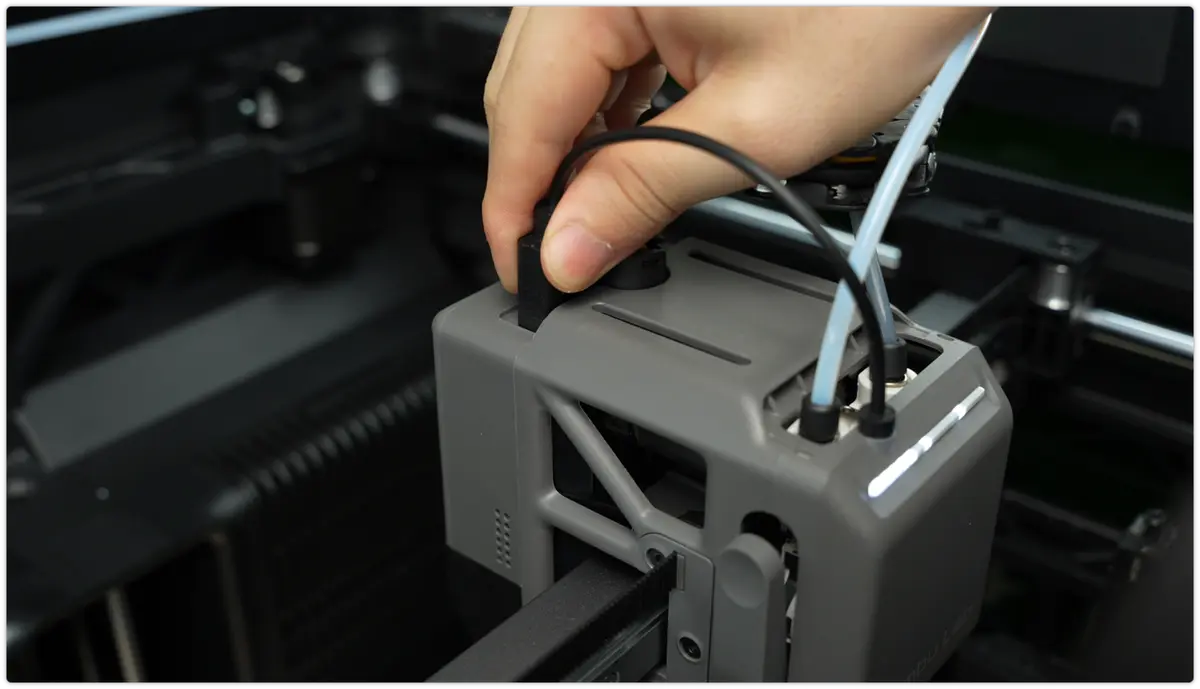

1. Åbn printerens frontlåge. Træk opad for at frakoble stikket til toolheadets ekstra køleblæser.

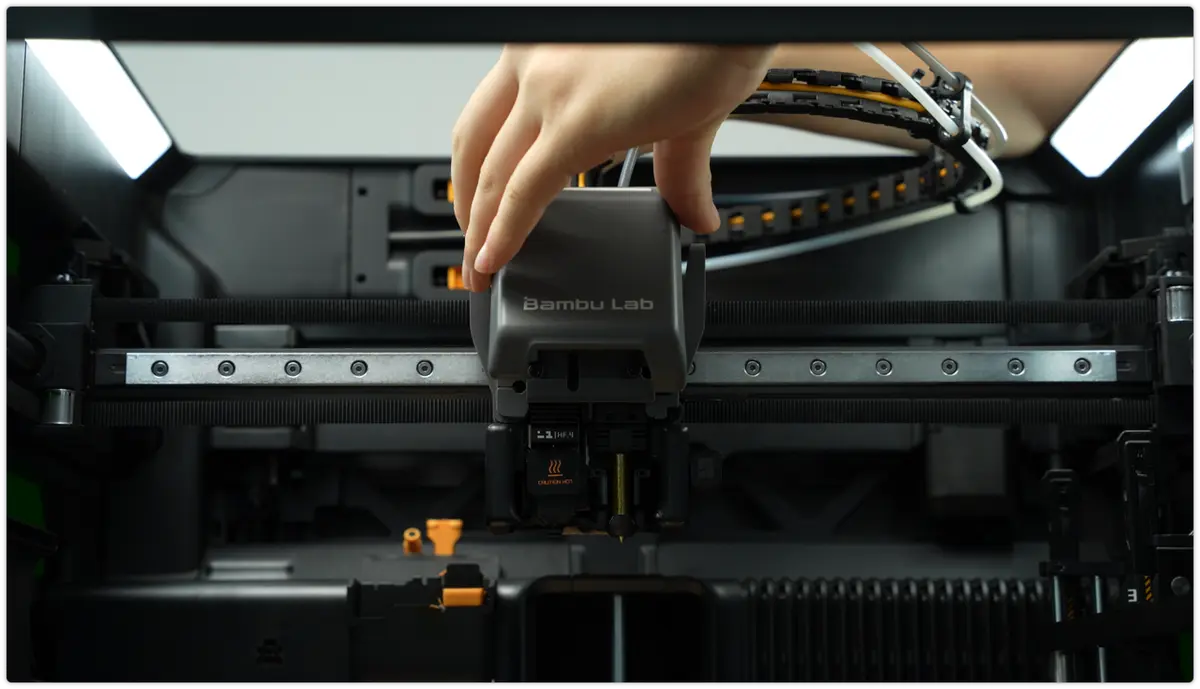

2. Klem på toppen af toolheadets ekstra køleblæser, og løft opad for at fjerne den.

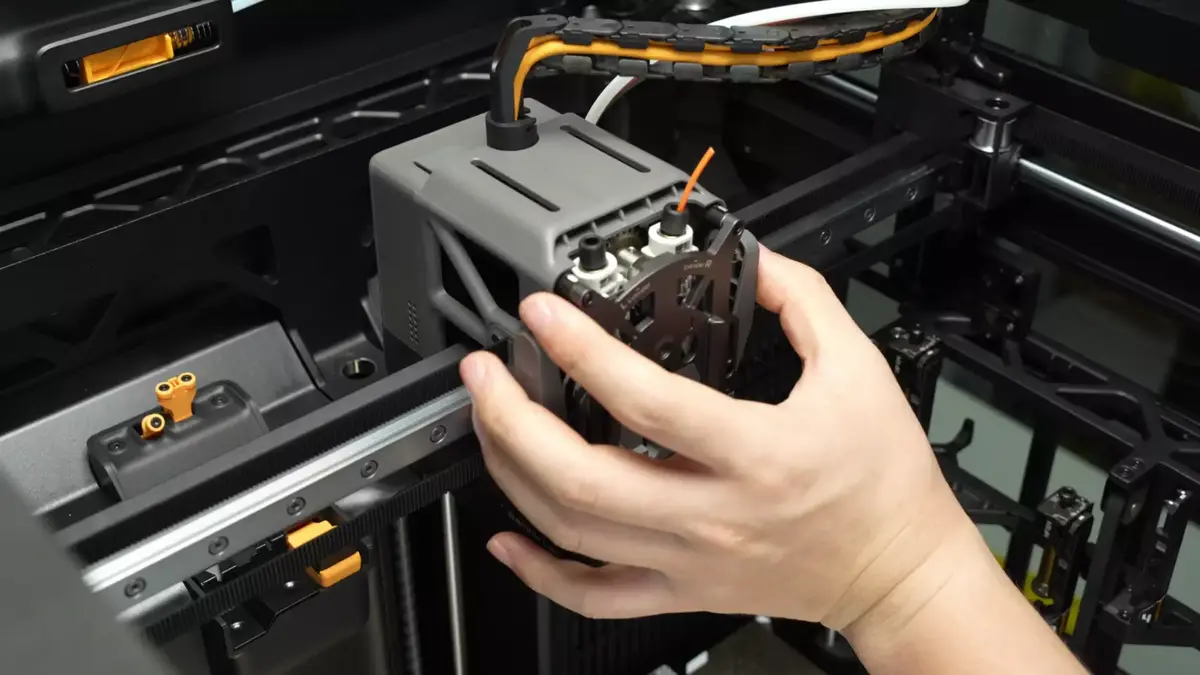

3. Tryk på cutter-håndtaget for at frigøre spændingen på filamentet.

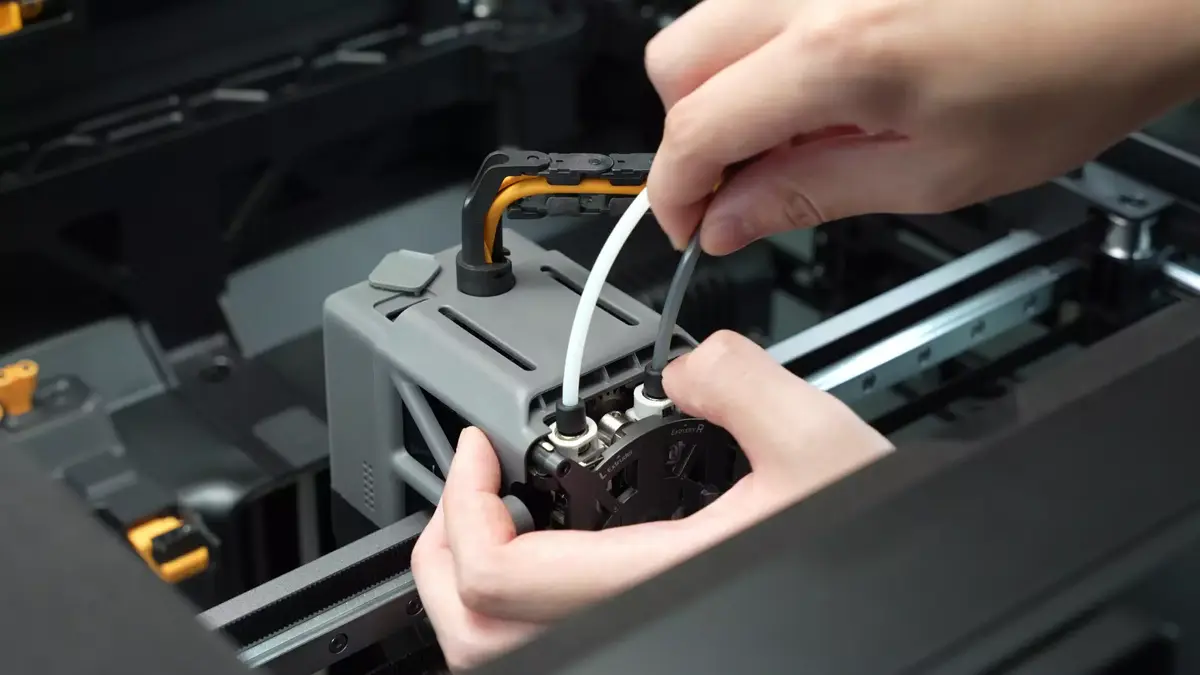

Tryk på connectorens sorte yderring, mens du forsigtigt trækker PTFE-slangen opad for at frakoble den.

Trin 2. Afmonter venstre og højre cutter

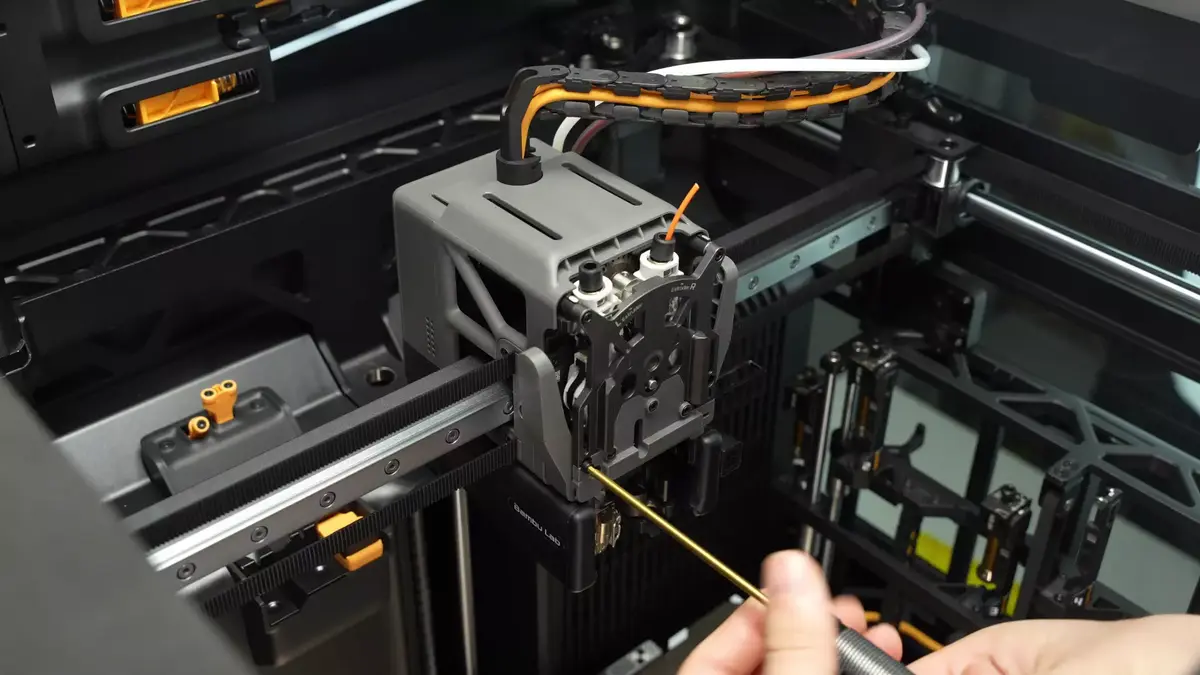

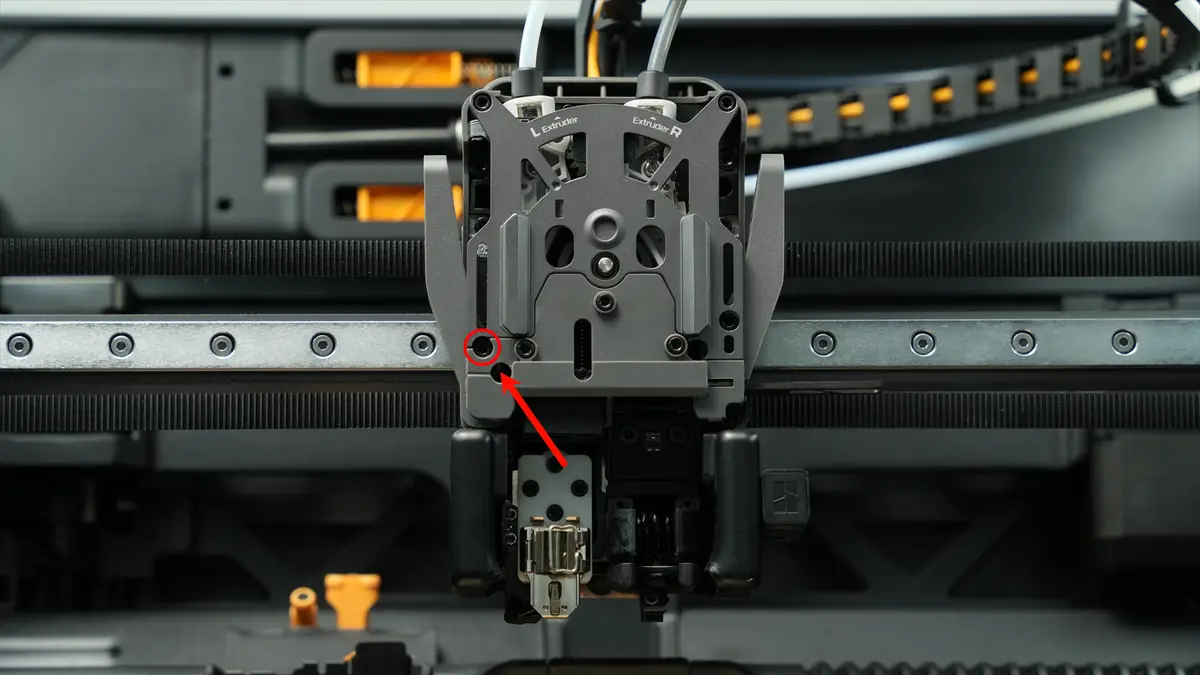

1. Brug en H2.0 unbrakonøgle til at fjerne den ene fastgørelsesskrue til den venstre cutter, og tag cutteren ud af extruderen.

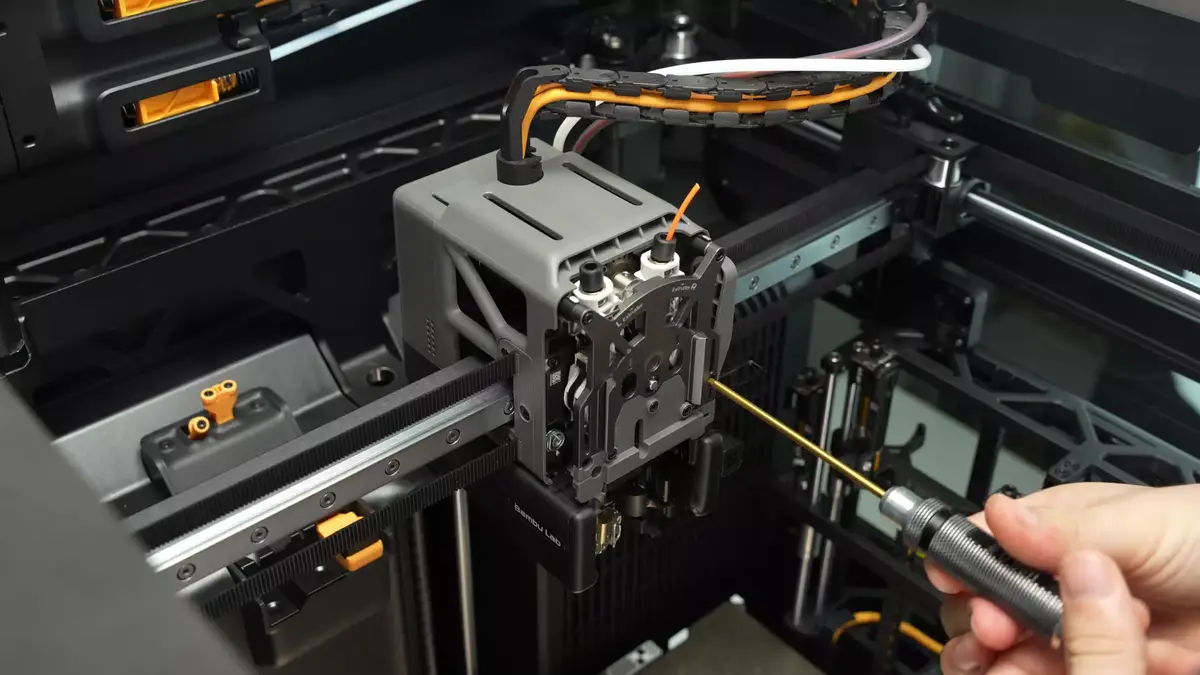

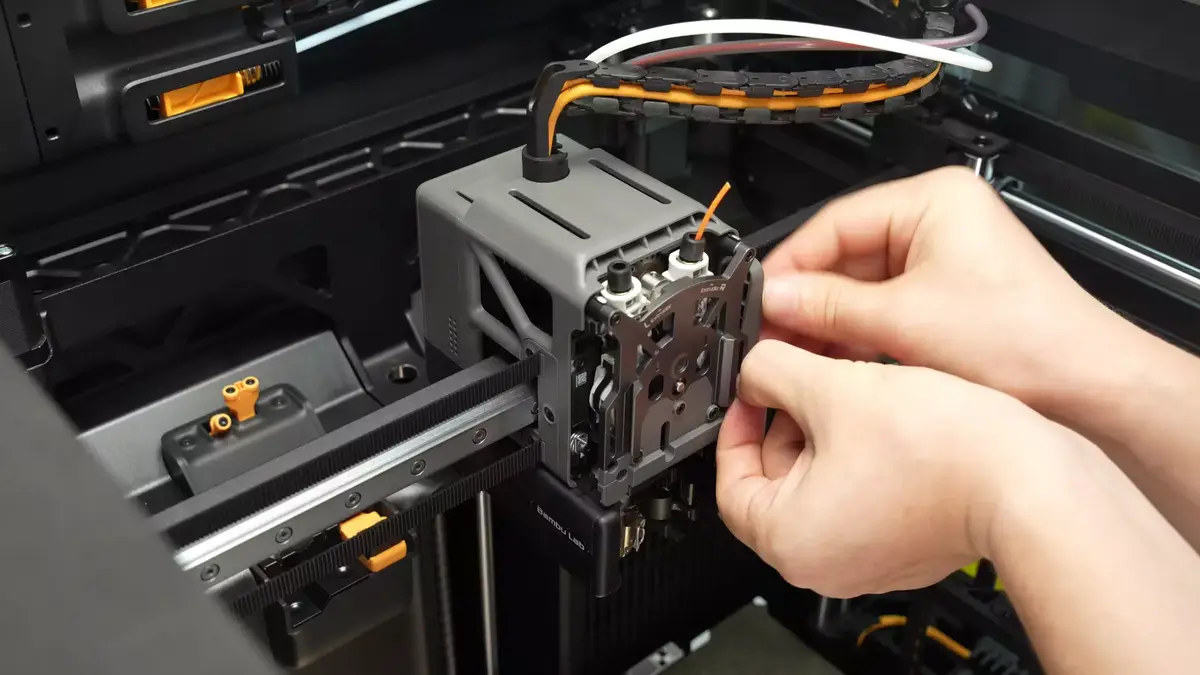

2. Brug en H2.0 unbrakonøgle til at fjerne den ene fastgørelsesskrue til den højre cutter, og tag cutteren ud af extruderen.

Følg derefter trinene i Udskiftning af det forreste extruderdæksel på H2C for at afmontere det forreste extruderdæksel.

Trin 3. Afmonter den forreste dækselføring på extruderen

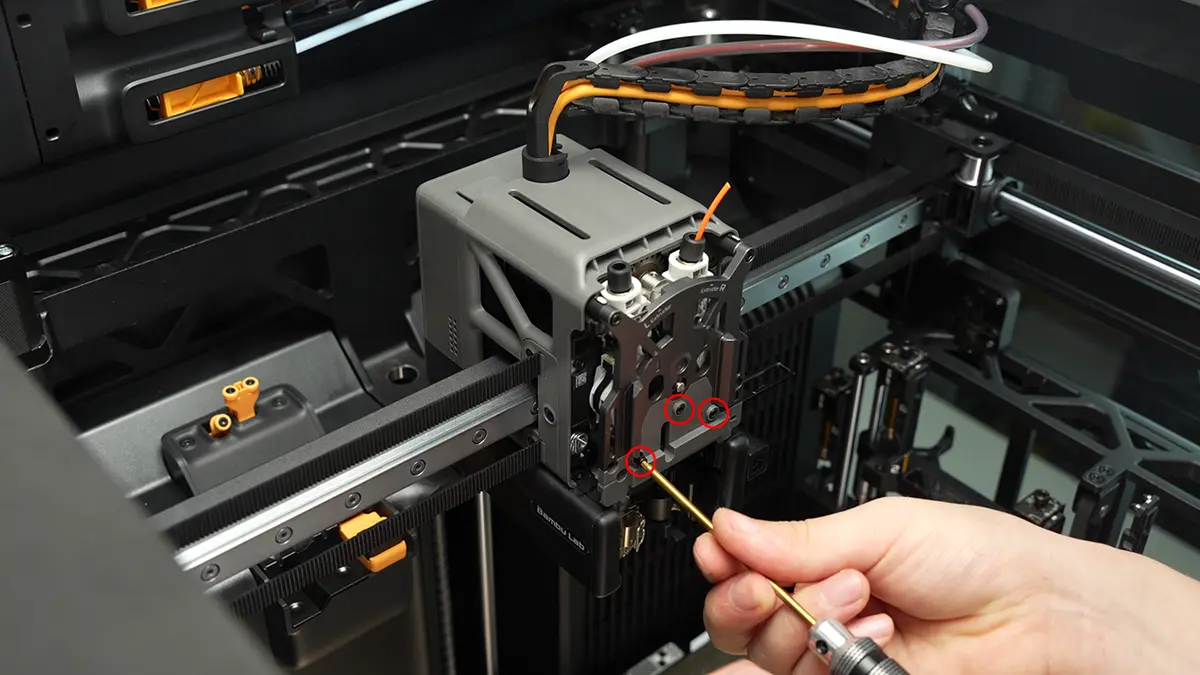

1. Brug en H2.0 unbrakonøgle til at skrue de 3 skruer ud på den forreste dækselføring.

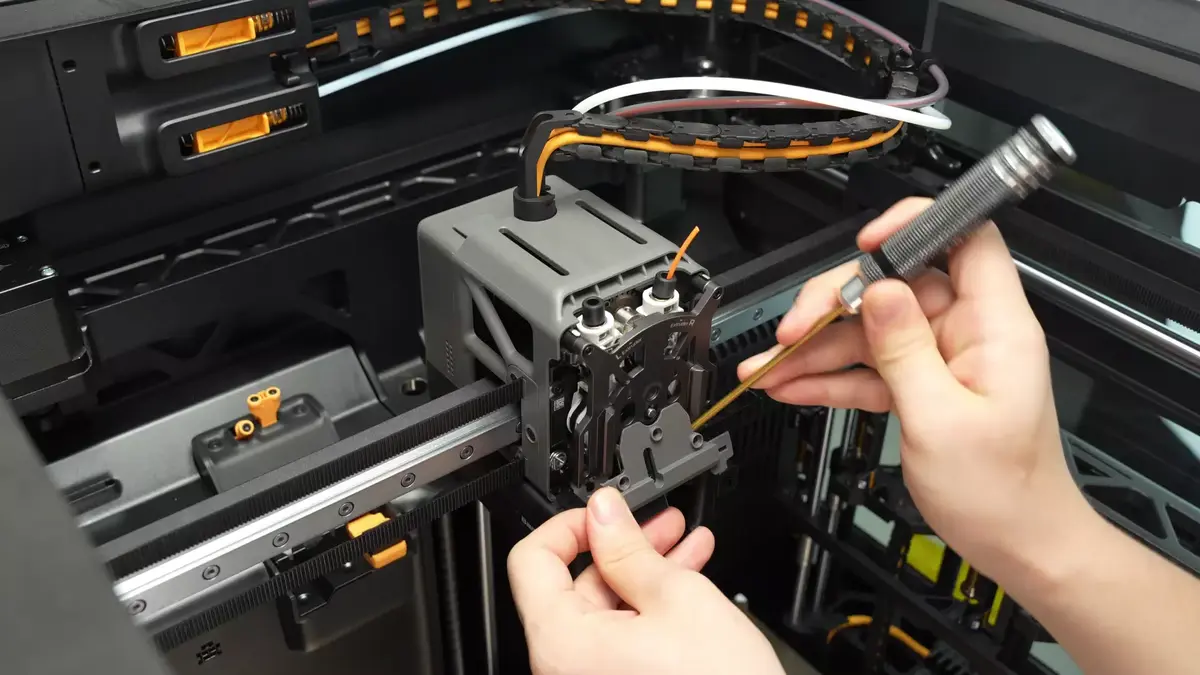

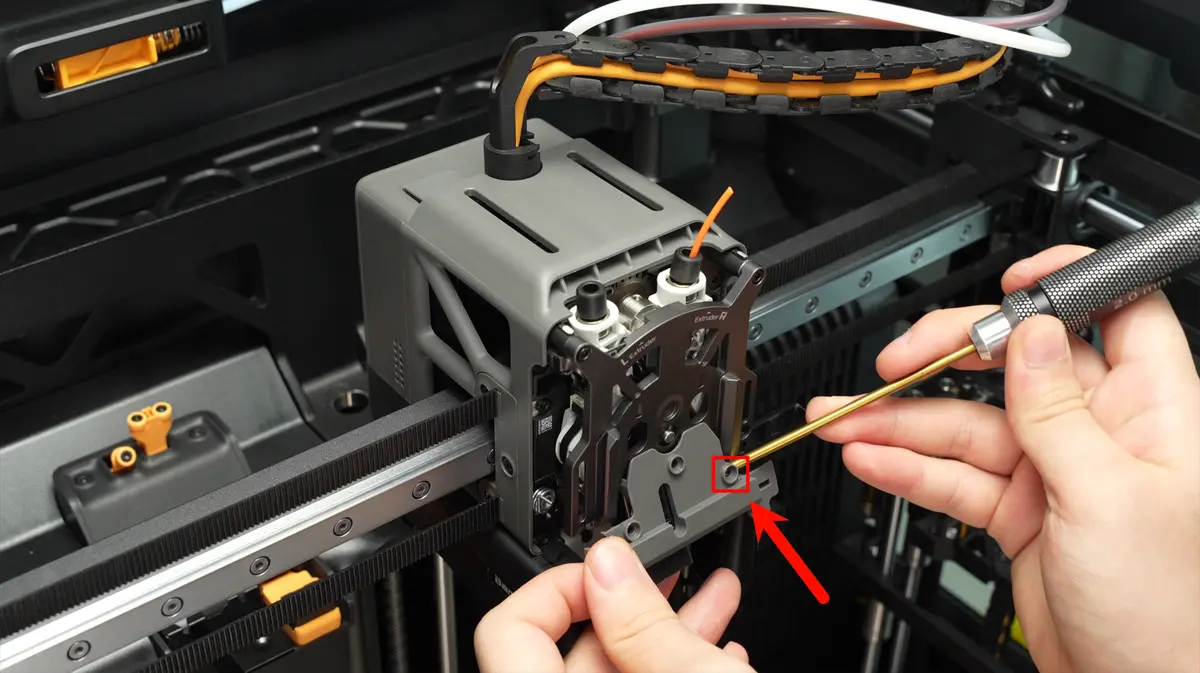

2. Træk den forreste dækselføring lige udad ved hjælp af fremspringene på begge sider. Er der stor modstand, brug en skruetrækker til at støtte mod det forstærkede plastområde bag det venstre skruehul som vægtstangspunkt, mens du trækker. Dette område har mere stabil bæreevne, så det anbefales kun at lægge kraft her som hjælp.

Trin 4. Indledende rensning af resterende filament

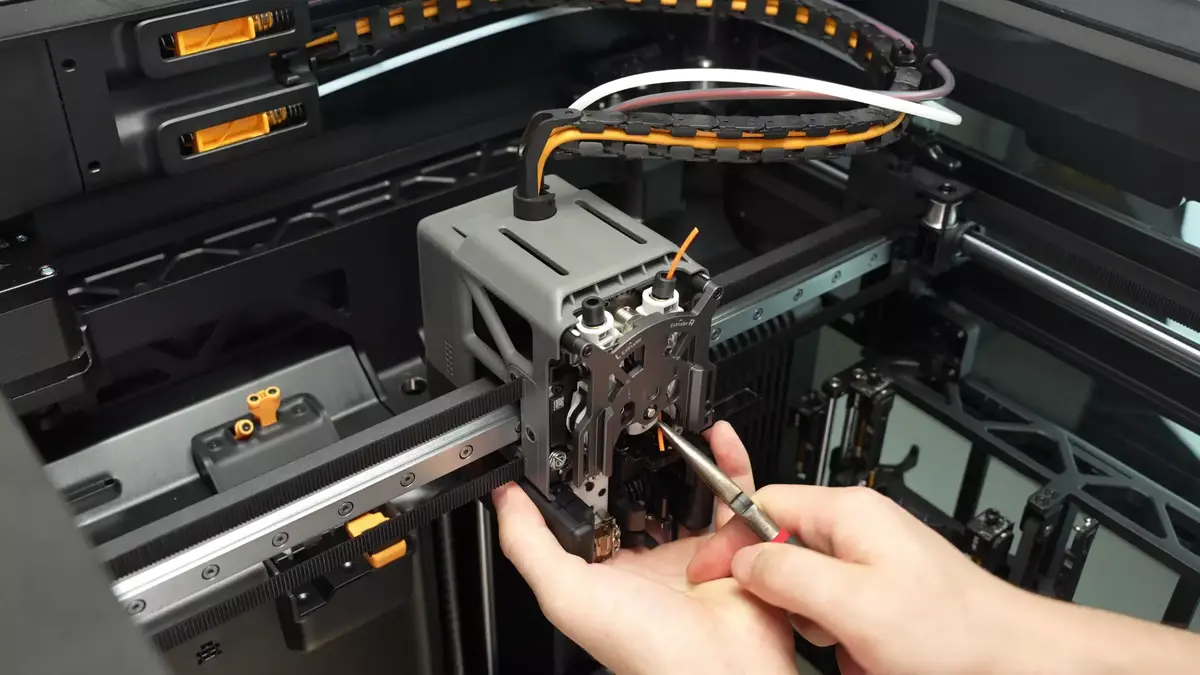

Efter at have fjernet det forreste dæksel, forsøg en indledende rensning af resterende filament ved at trække filamentet lodret nedad med en spidstang.

Hvis filamentenden er for kort, eller den indledende rensning er ufuldstændig, skil Idler Wheel-modulet yderligere ad til grundig rensning.

Trin 5. Afmonter Idler Wheel-modulet

For at rense de indvendige rester grundigt, afmonter Idler Wheel-modulet fra toolhead. Følg disse trin:

Bemærk: Når du afmonterer Idler Wheel-modulet, vær forsigtig med det indvendige fladkabel. Undgå at trække for hårdt i det for ikke at beskadige det.

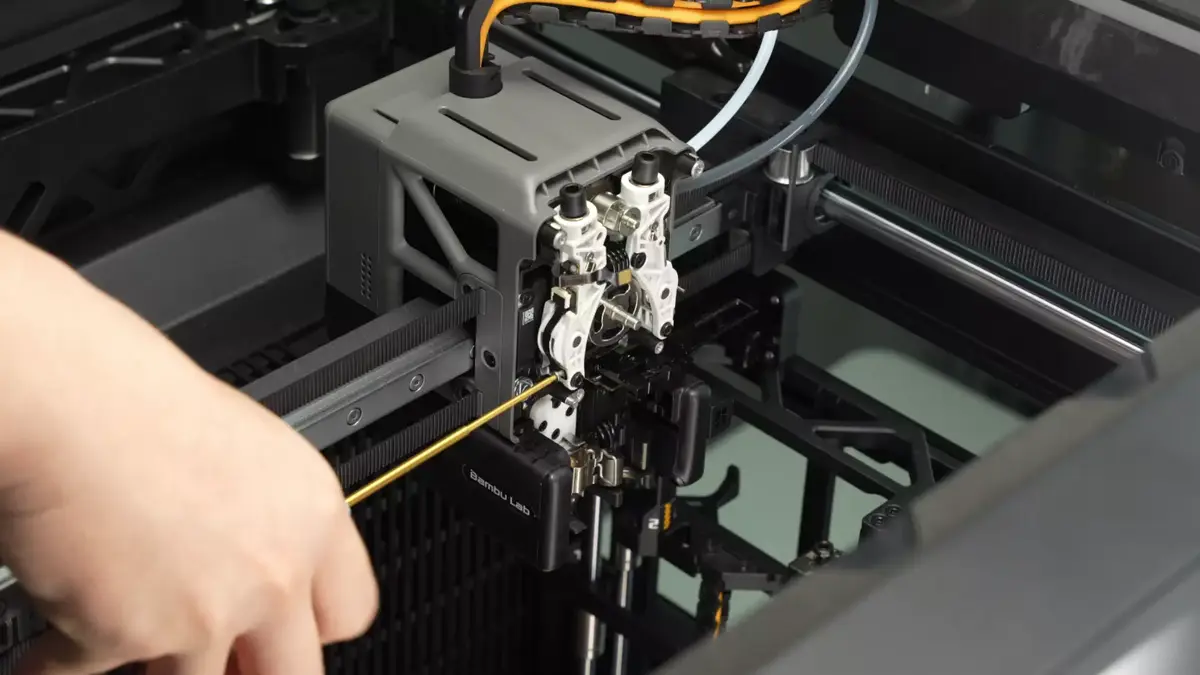

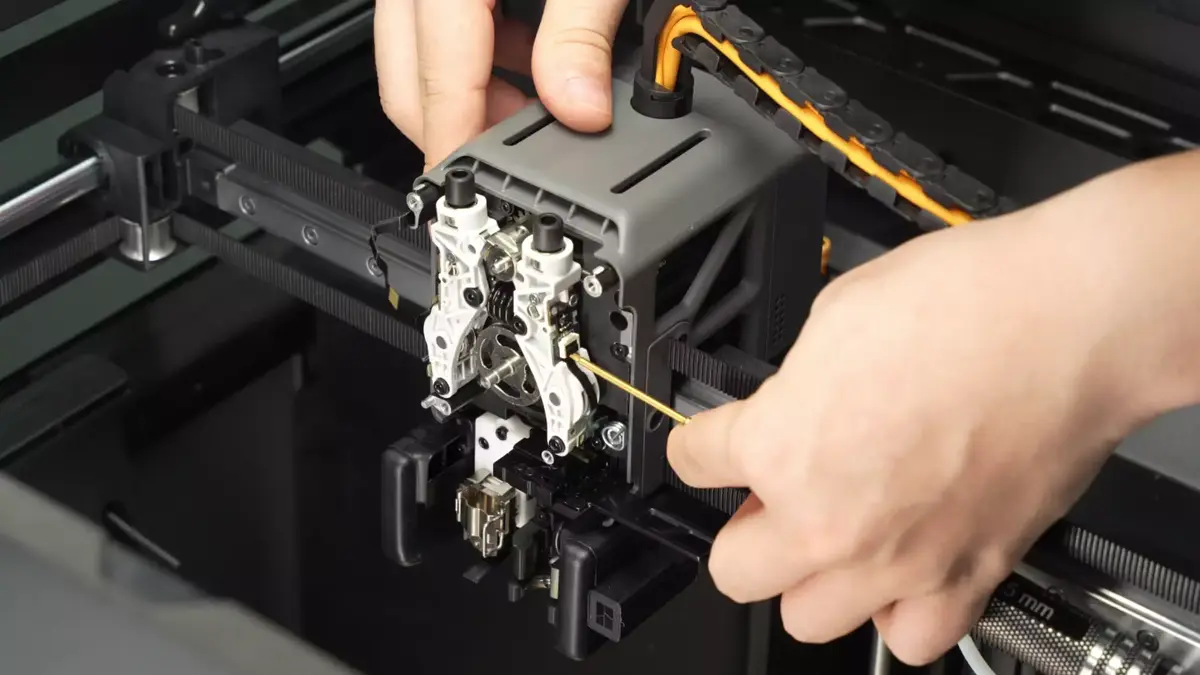

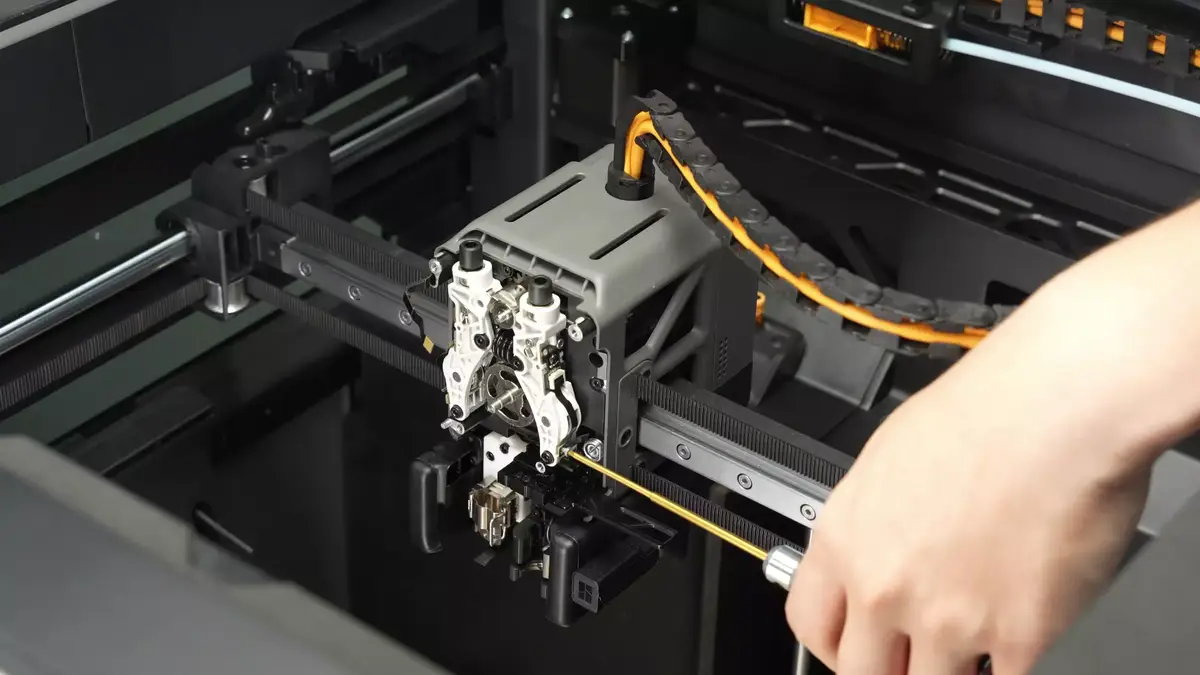

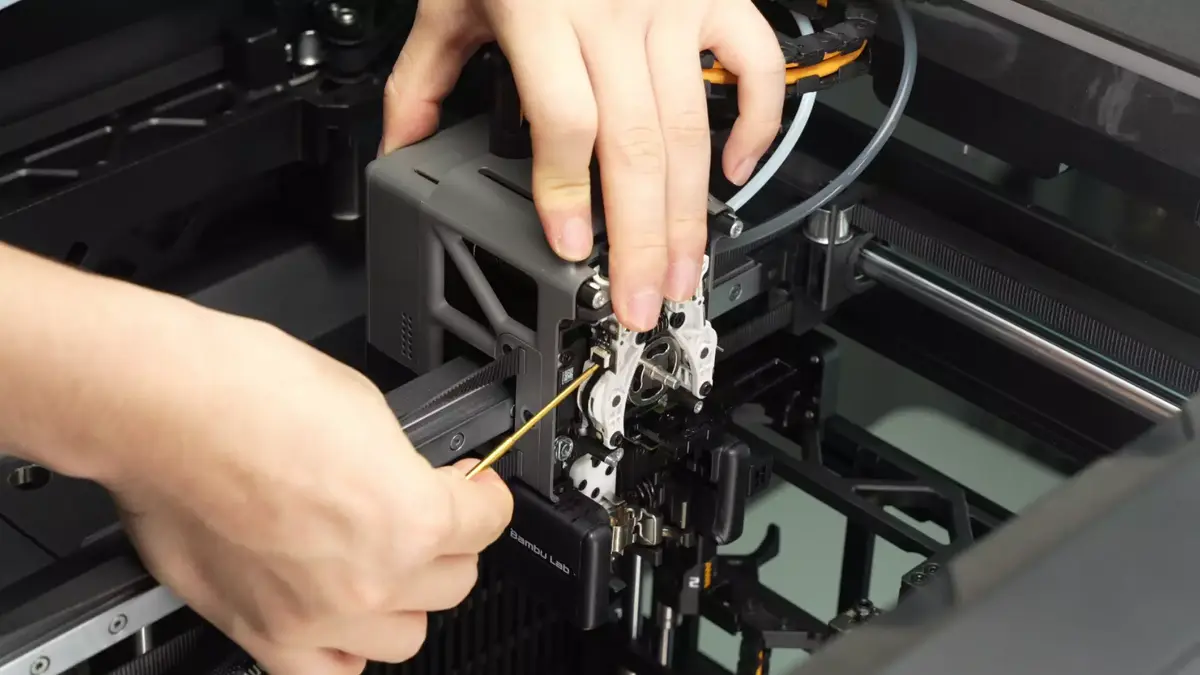

1. Brug en H1.5 unbrakonøgle til at fjerne skruerne (BT2x5), der holder Hall-fladkablet på begge sider af extruderens Idler Wheel-modul. Træk derefter Hall-fladkablets stik ud på begge sider.

Venstre Hall-fladkabel
Højre Hall-fladkabel

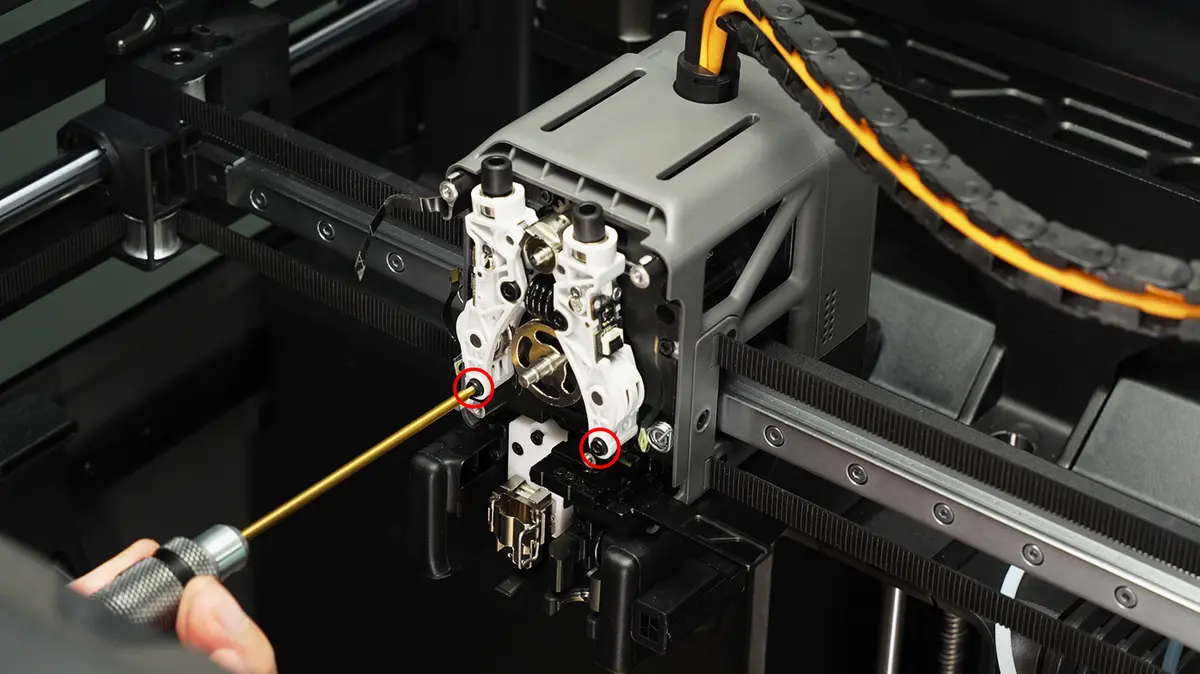

2. Brug en H2.0 unbrakonøgle til at fjerne de to skruer, der holder Idler Wheel-modulet.

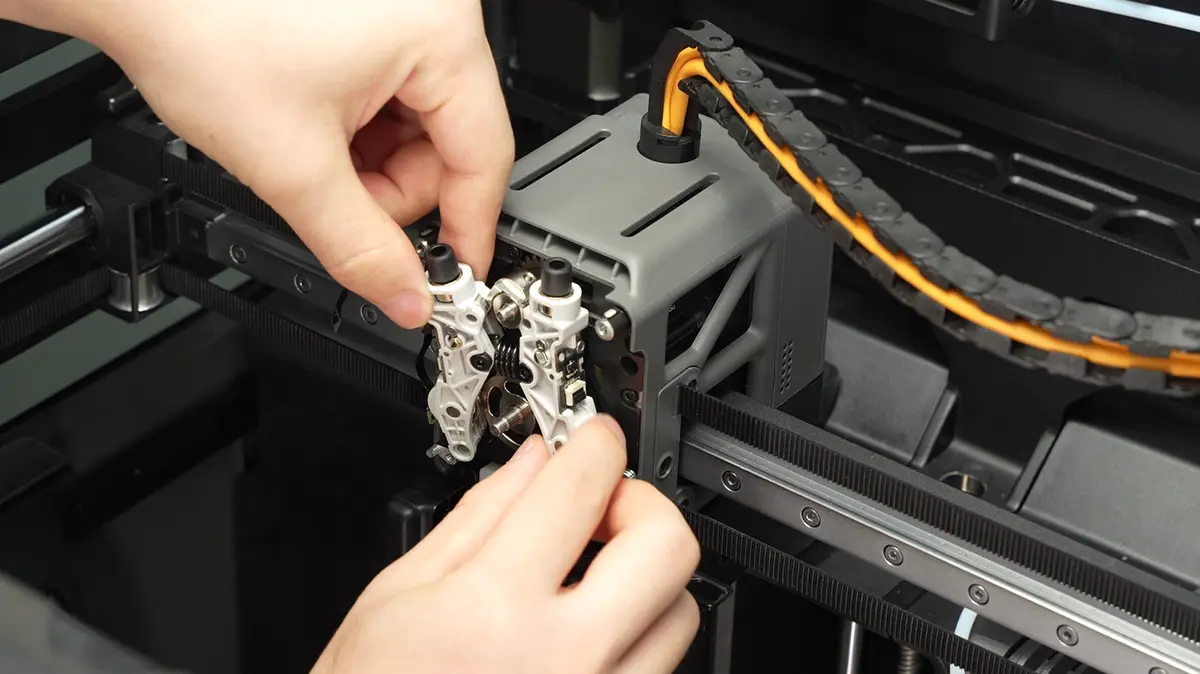

3. Fjern Idler Wheel-modulet. Knasten kan løsne sig under afmonteringen; støt den med hånden og hold styr på den.

Trin 6. Rens Idler Wheel-modulet

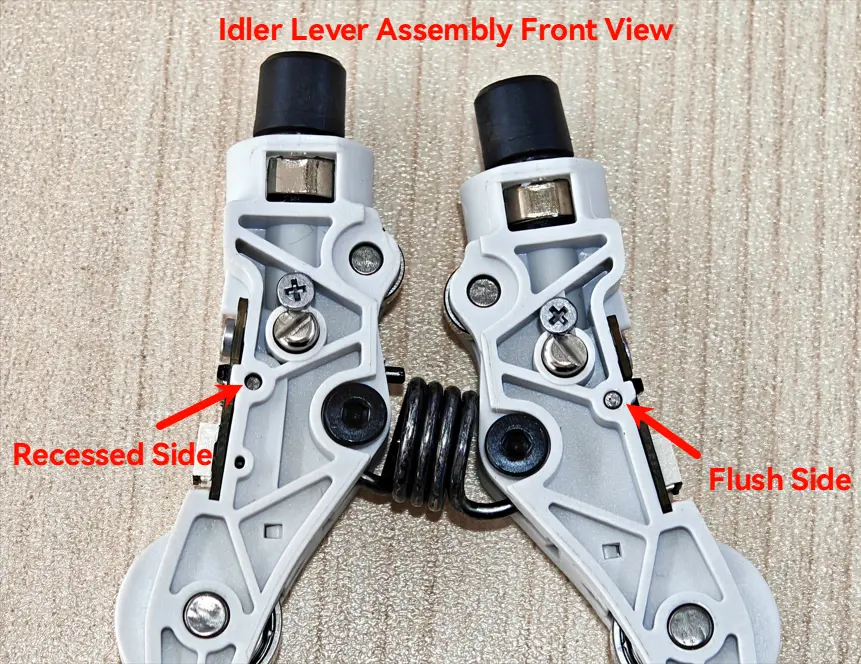

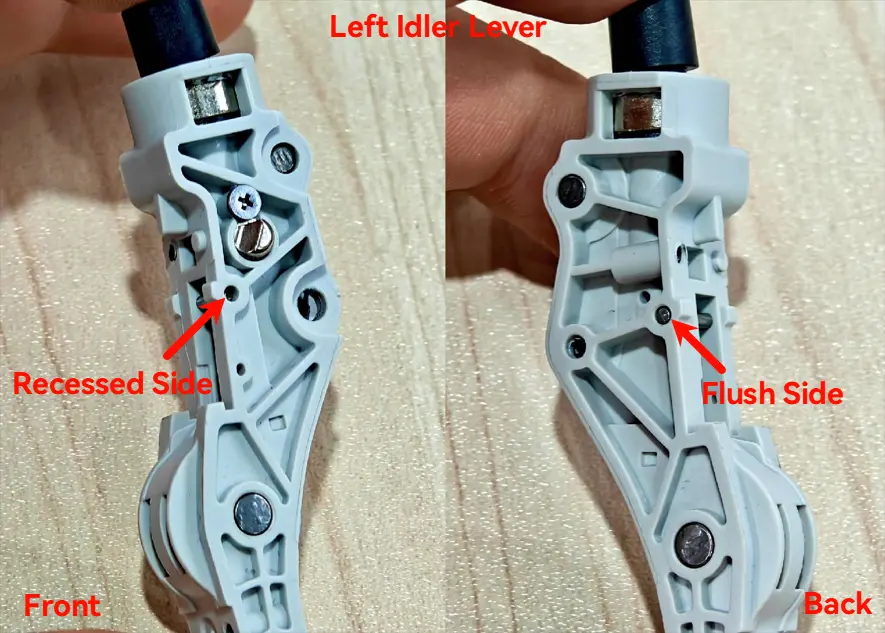

Som vist nedenfor er både venstre og højre Idler Arm fastgjort med en cylindrisk stift. Den ene side af stiftens leje er fordybet, mens den anden side flugter med overfladen.

BEMÆRK: På visse hardwareversioner kan forsiden af Idler Arm flugte på begge sider, mens bagsiden er fordybet. Uanset version skal du altid skubbe stiften fra den fordybede side mod den plane side.

Med den venstre Idler Arm som eksempel.

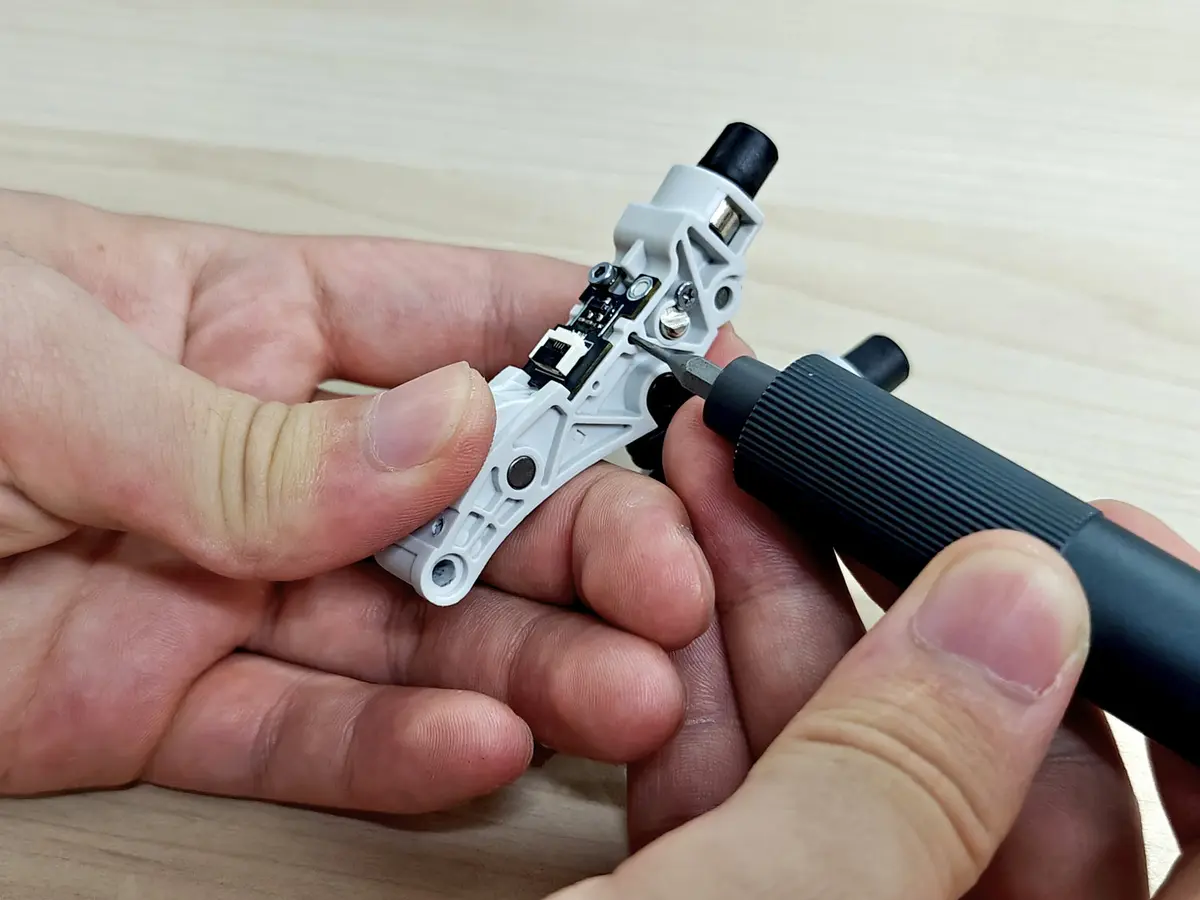

Brug en H1.0 unbrakoskruetrækker (eller et passende værktøj) til at skubbe den cylindriske stift ud. Bemærk, at skruetrækkeren skal skubbe fra den fordybede side mod den plane side.

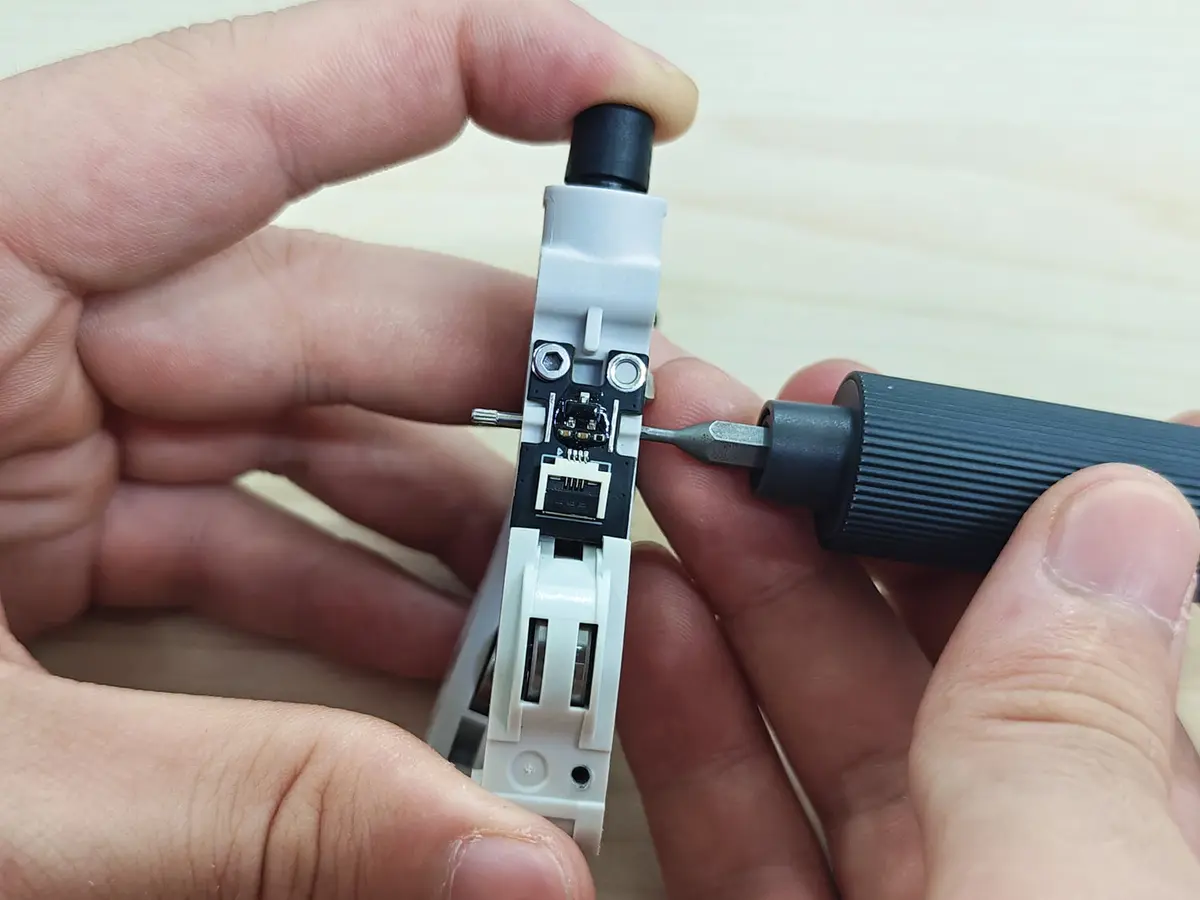

Efter udskubning er fræsningen på den plane ende synlig, hvilket er nøglestrukturen, der fastgør den på Idler Arm.

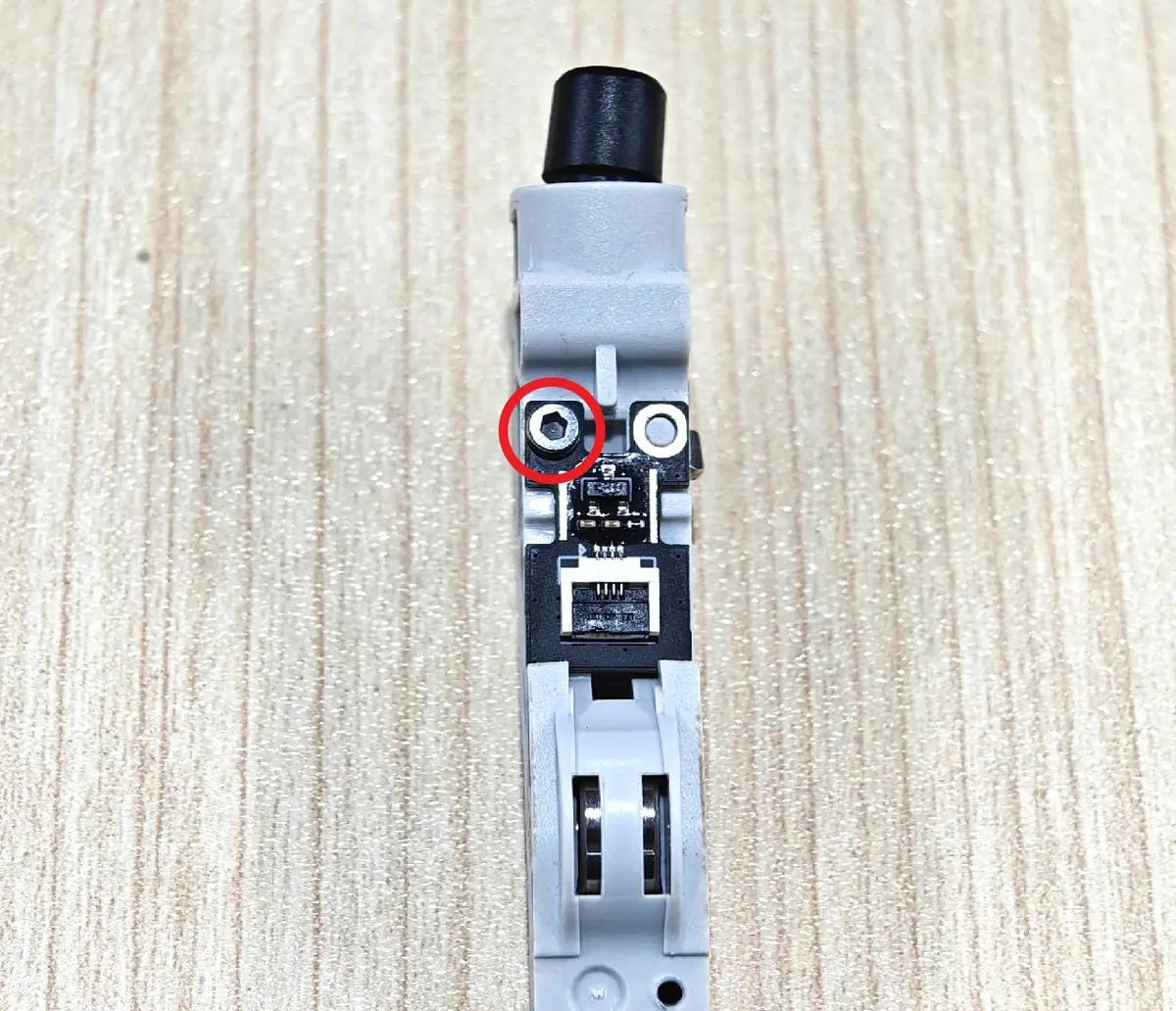

Skru fastgørelsesskruen til det lille Hall-print ud, og løft langsomt det lille Hall-print.

Bemærk: Der er en torsionsfjeder inde i Idler Arm, som kan springe ud, når du fjerner det lille Hall-print. Pas på ikke at miste den.

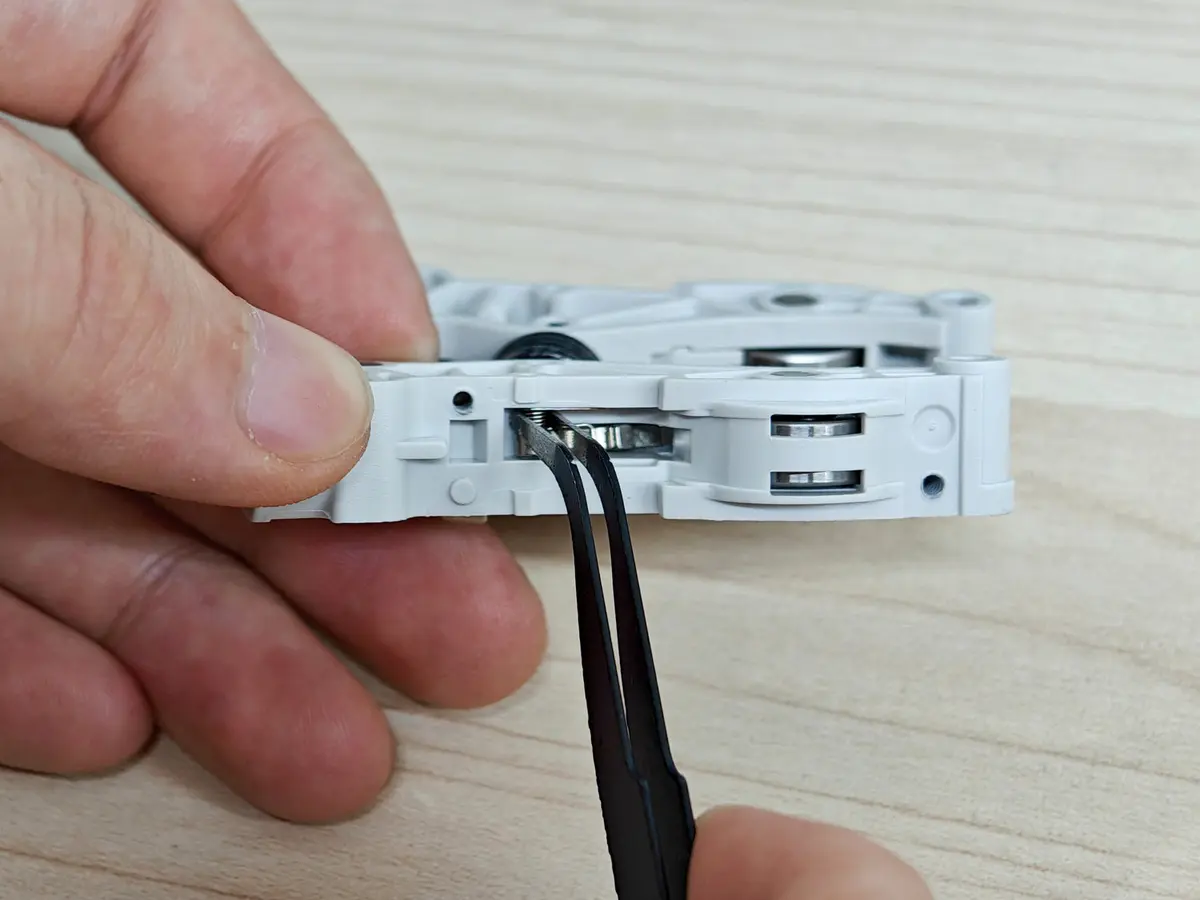

Brug en pincet til at tage torsionsfjederen og vippearmen ud i rækkefølge.

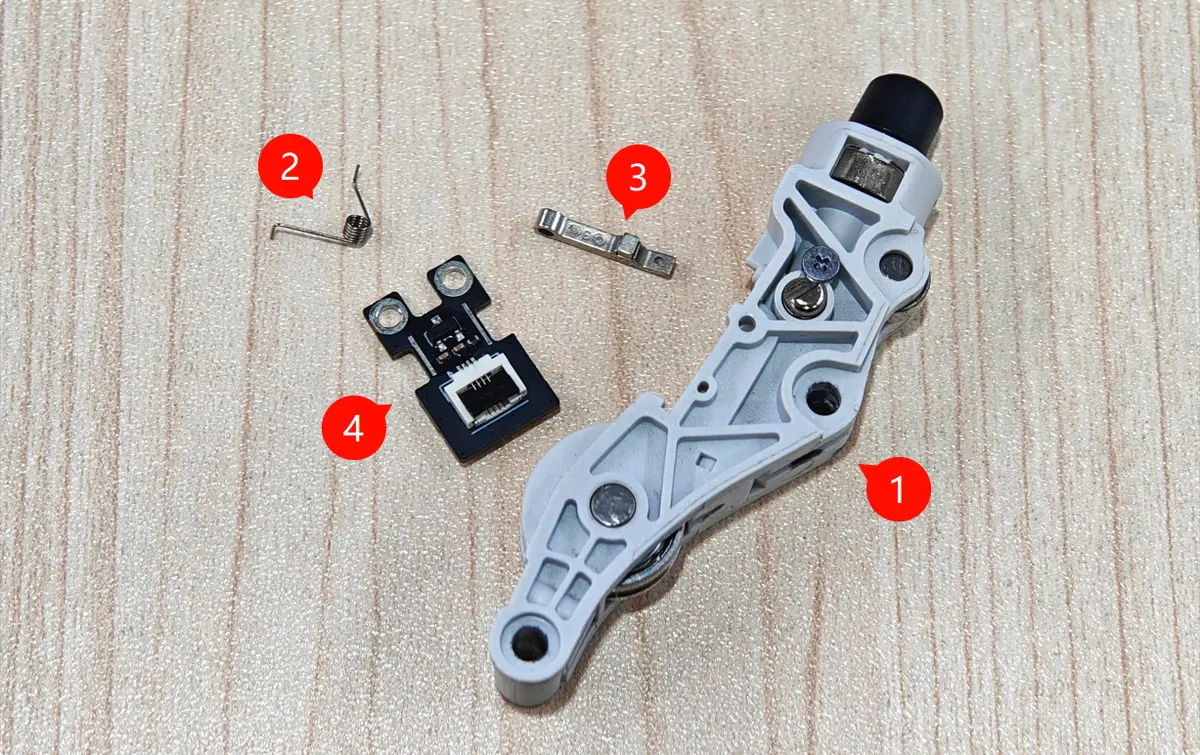

Komponenter i Idler Arm-modulet:

1. Idler Arm-hus
2. Torsionsfjeder
3. Vippearm
4. Lille Hall-print

Bemærk: De indvendige komponenter er meget små. Vær yderst forsigtig under af- og samling for ikke at miste nogen dele. Det anbefales at arbejde på en ren, veloplyst arbejdsplads og have en opbevaringsæske klar til de afmonterede dele.

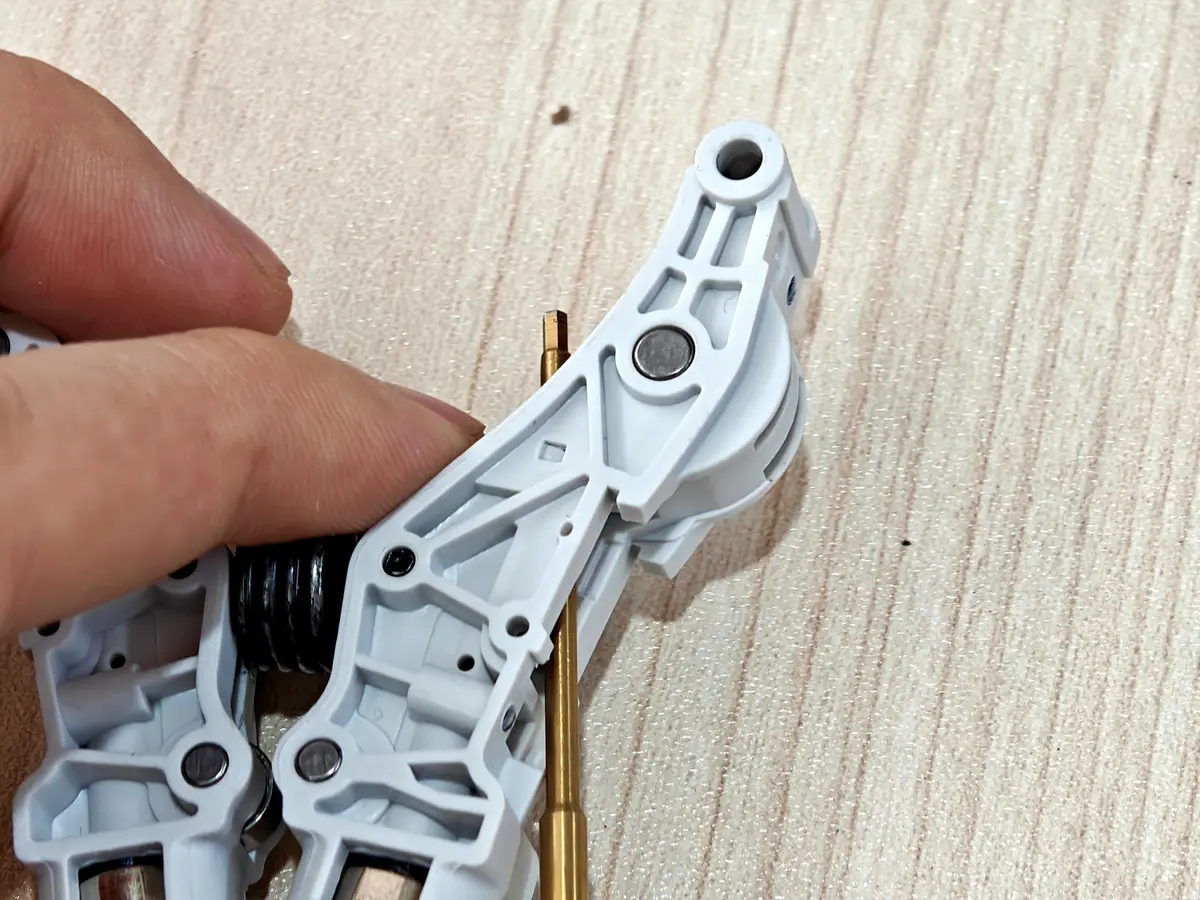

Når alle indvendige komponenter er fjernet, brug en H1.5 unbrakoskruetrækker (eller et passende renseværktøj) til at trænge ind fra sidehullet, fjern grundigt filamentrester og blokeringer inde i kanalen, og sørg for, at den er helt fri.

Trin 7. Saml Idler Arm-modulet

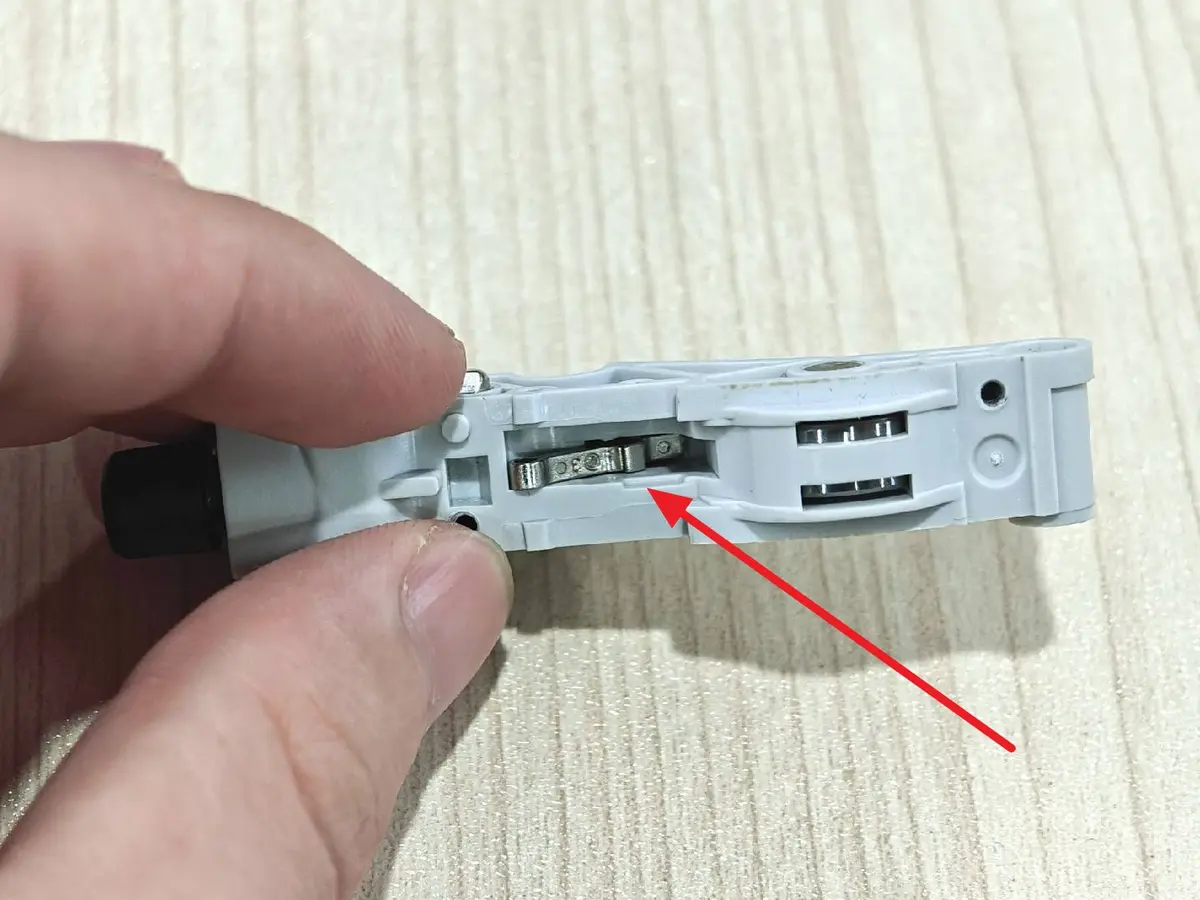

1. Placer vippearmen korrekt i den tilsvarende styrerille i Idler Arm-huset.

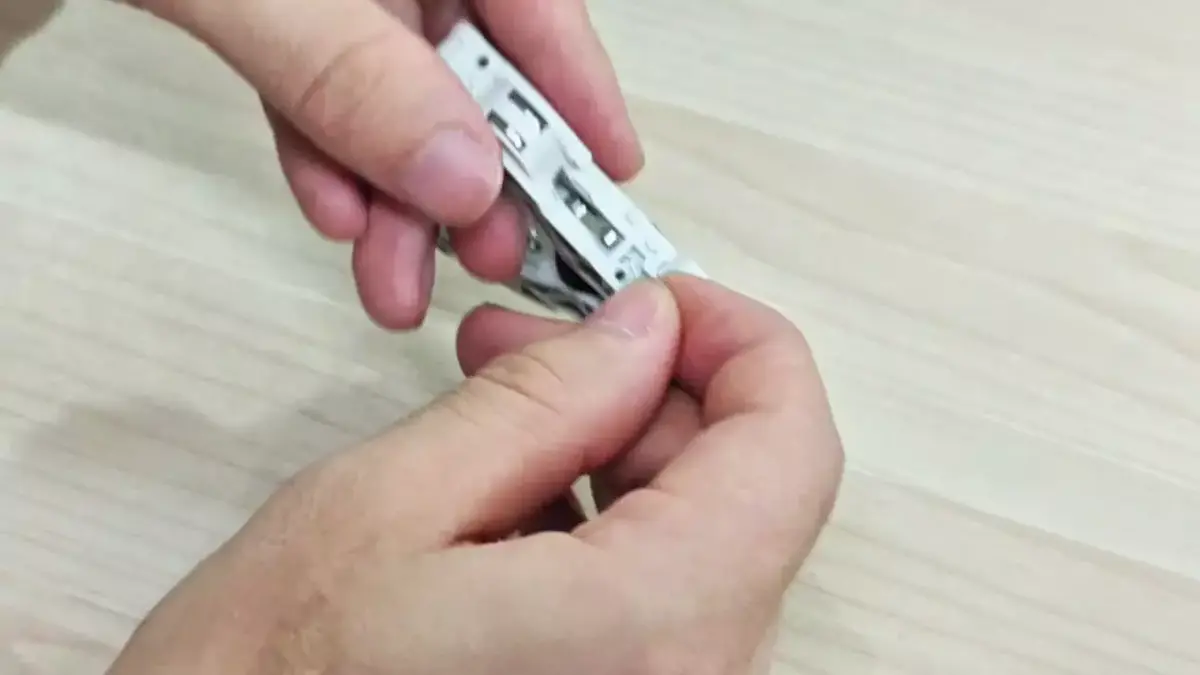

2. Sæt den længere ende af torsionsfjederen ind i det lille venstre slot. Brug en pincet til at finjustere positionen af torsionsfjeder og vippearm, så de griber korrekt ind i hinanden. Delene er små og fjedrende; arbejd tålmodigt.

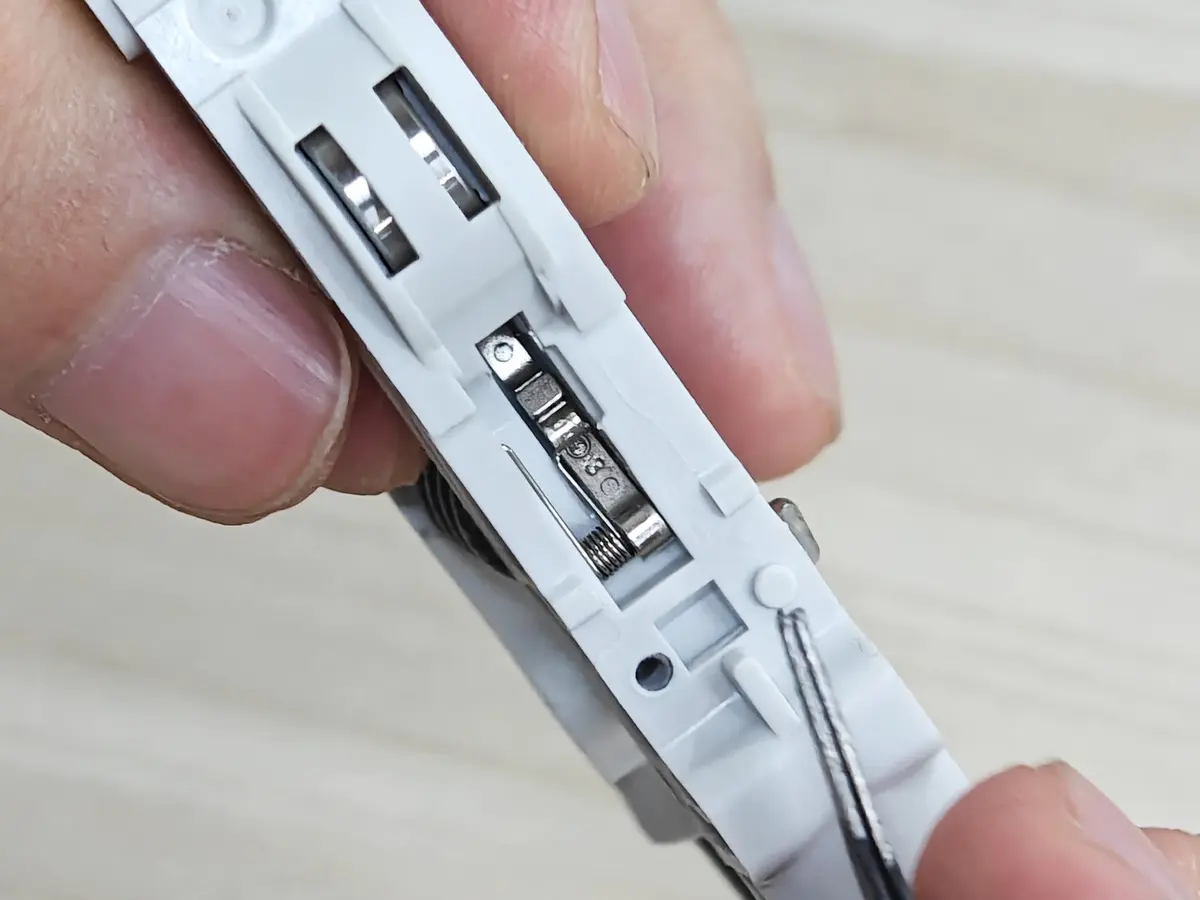

3. Kontrollér, om torsionsfjeder og vippearm sidder helt på plads.

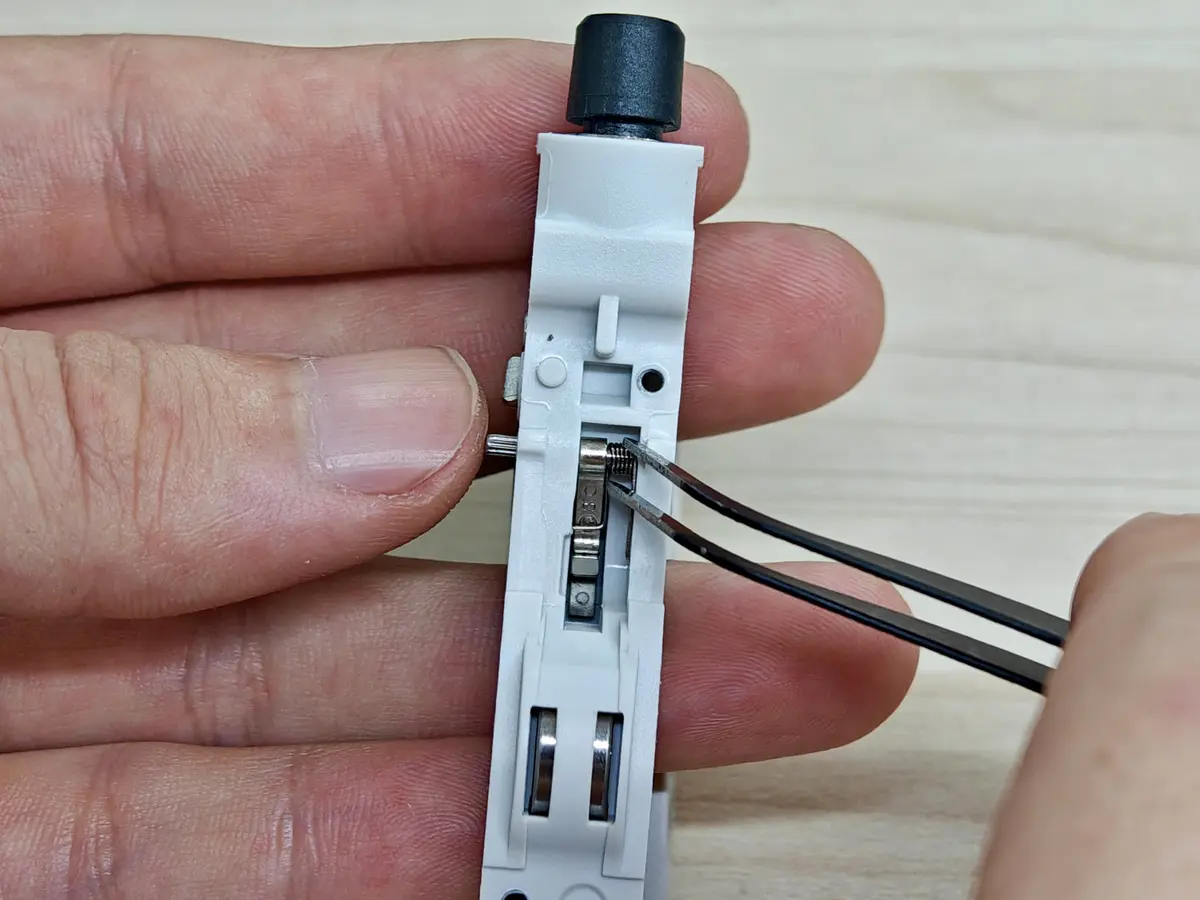

4. Sæt den cylindriske stift (fastgørelsesstiften) i igen. Brug en pincet til forsigtigt at holde torsionsfjederen, så den ikke springer ud.

Bemærk om indsætningsretning: Sæt den glatte ende i først, og skub derefter indad, til den cylindriske stift flugter med Idler Arm-overfladen.

5. Sæt det lille Hall-print tilbage på plads, og spænd fastgørelsesskruen.

Trin 8. Monter Idler Wheel-modulet

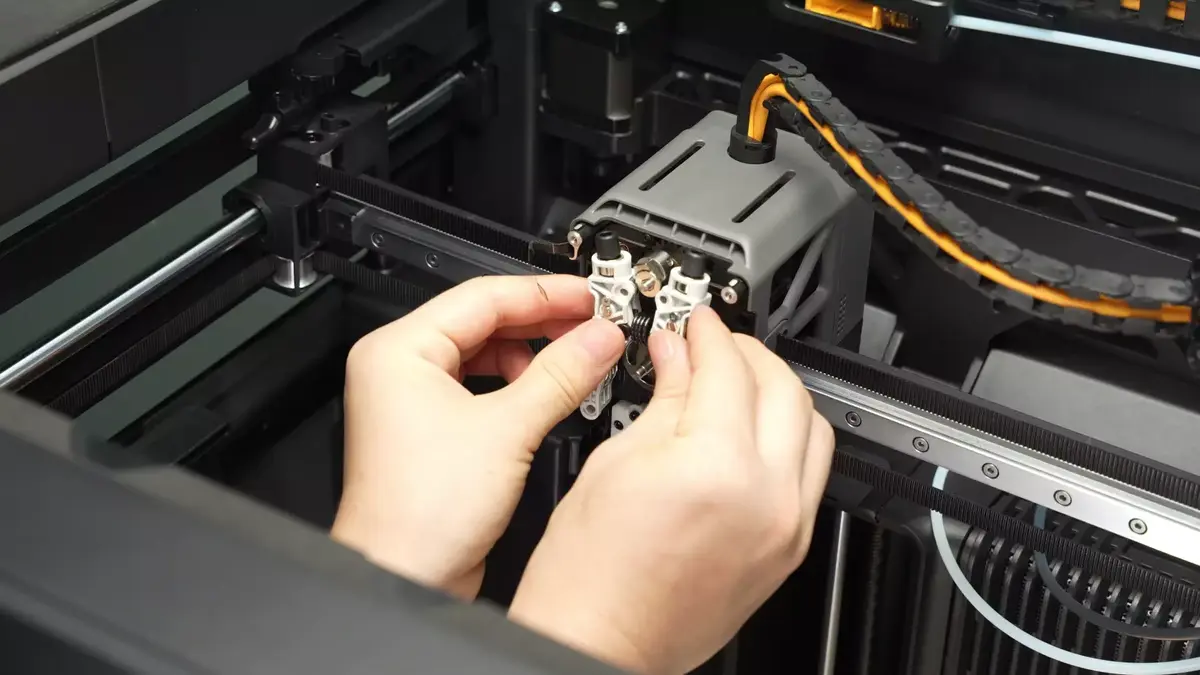

1. Vend siden med skruer på extruderens Idler Wheel-modul mod dig selv. Træk derefter i torsionsfjederen, klem midten af extruderens Idler Wheel-modul ind i knasten, og tryk ned, til det er på plads.

Når Idler Arm-modulet er samlet igen, monter det tilbage på toolhead. Se denne wiki for Montering af Idler Wheel-modulet.

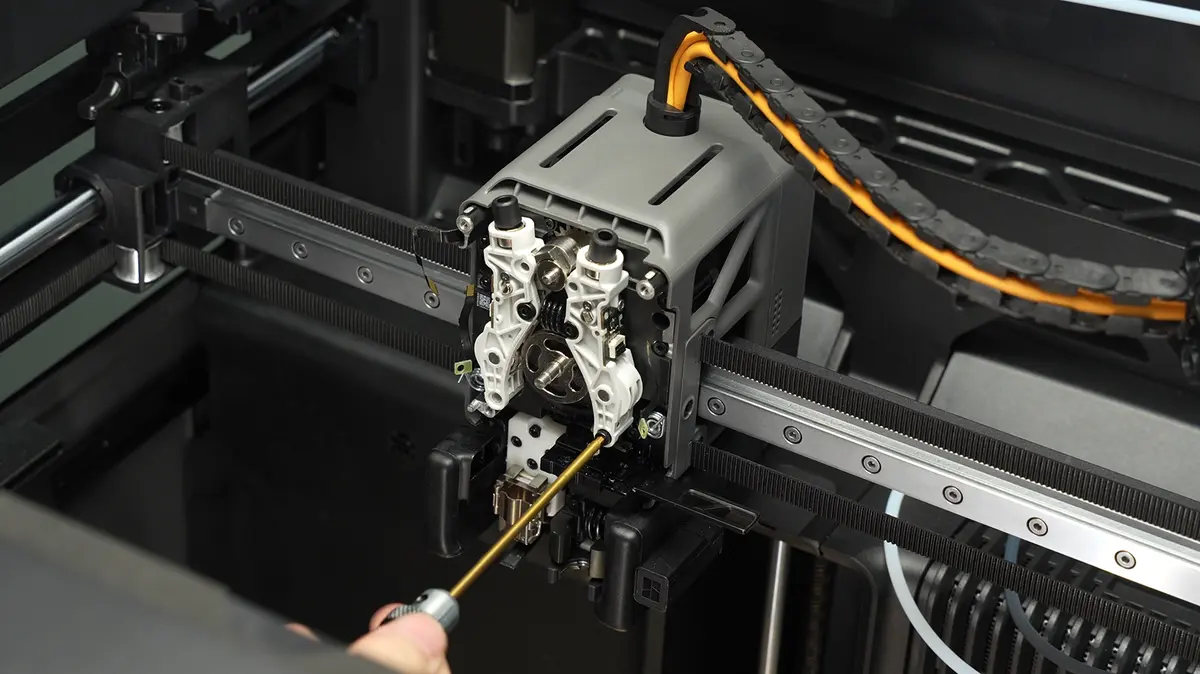

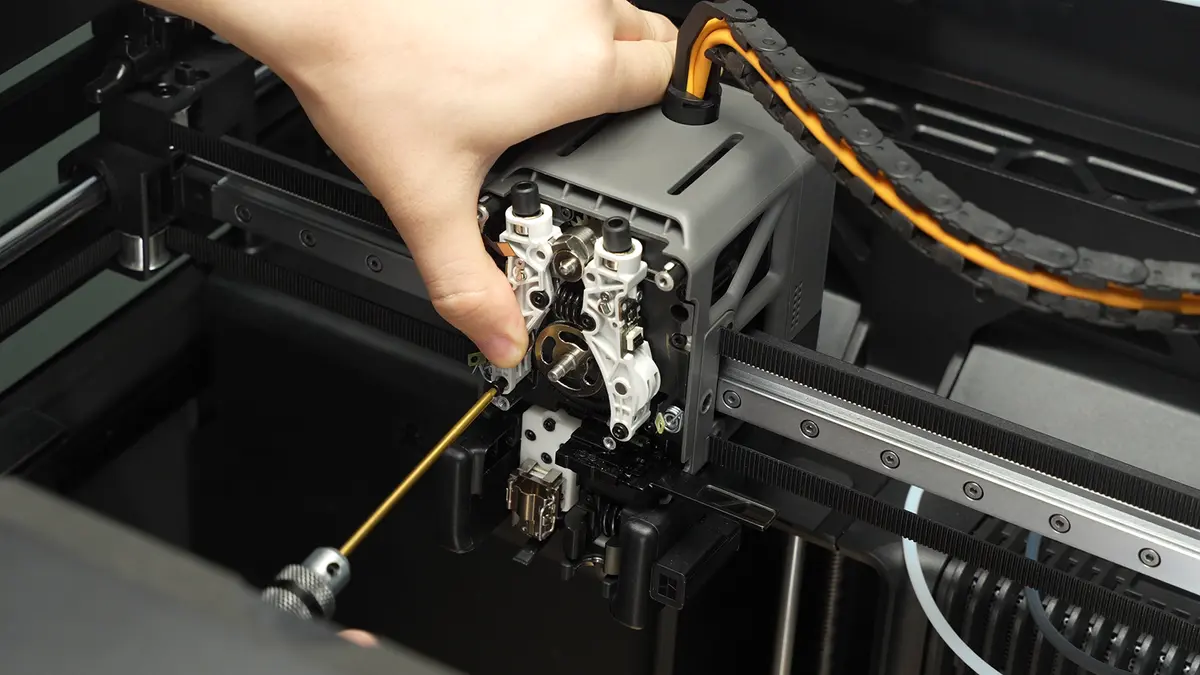

2. Brug en H2.0 unbrakonøgle til at spænde de to skruer, der holder Idler Wheel-modulet.

Trin 9. Monter det forreste extruderdæksel

Følg trinene i Udskiftning af det forreste extruderdæksel på H2C for at montere det forreste extruderdæksel.

Funktionstest

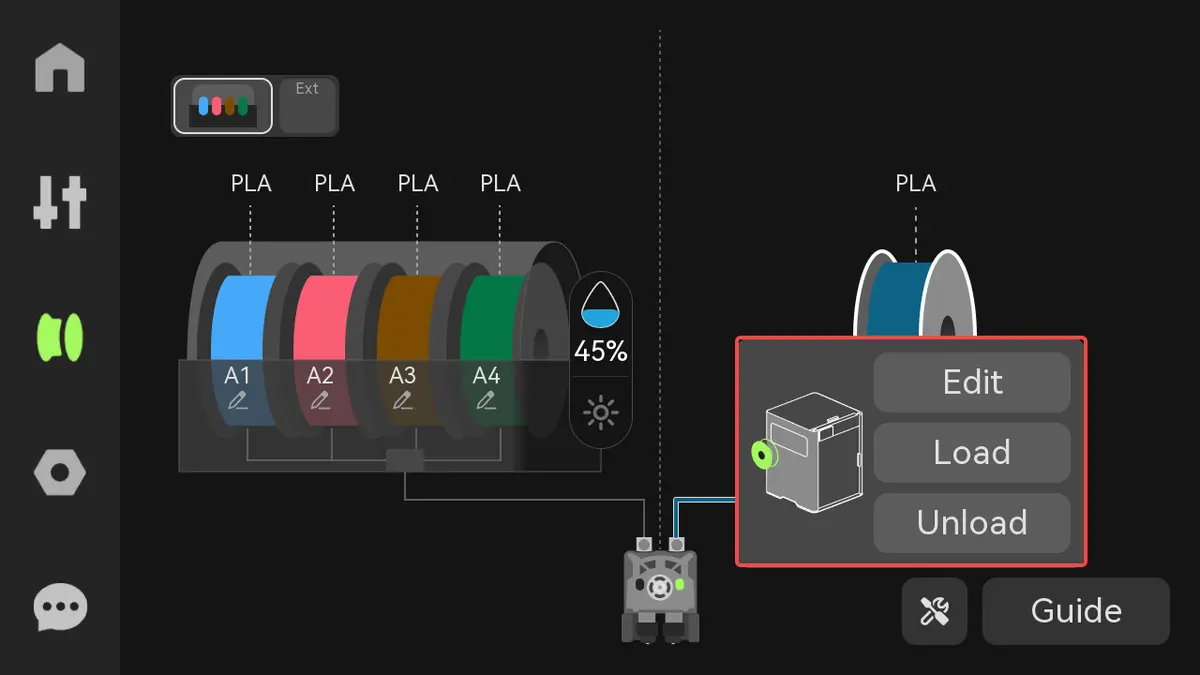

På printerens touchskærm eller betjeningsflade trykker du på "Load". Hold øje med, om dysen kan udtrække filament korrekt. Hvis dysen udtrækker jævnt og uden uregelmæssigheder, er reparationen lykkedes.
