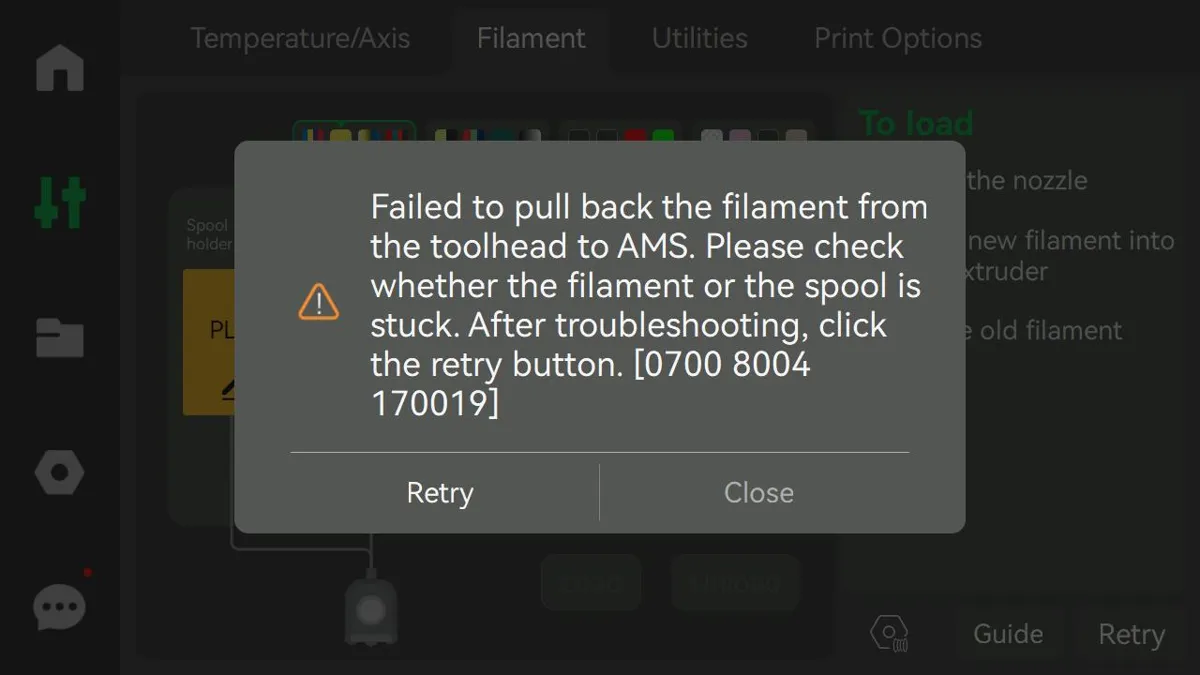

HMS_0700-7000-0002-0004 Kunne ikke trække filamentet tilbage fra værktøjshovedet til AMS. Kontrollér, om filamentet eller spolen sidder fast.

Observation

Denne fejl dukker op, når ekstruderens Hall-kontakt registrerer, at filamentet har forladt ekstruderen i et stykke tid, men Hall-kontakten i AMS Internal Hub Unit stadig registrerer filamentet (i en fuldstændig aflæsningsproces trækker AMS filamentet tilbage inde i AMS forbi Hall-kontakten i AMS Internal Hub Unit).

Mulige grundårsager:

• Høj aflæsningsmodstand
• Knækket filament inde i AMS Internal Hub Unit eller unormale sensorer
• Unormal spolerotation

Fejlfinding

Værktøj, udstyr og materialer

Se oplysningerne i hver detaljeret fejlfindings-wiki.

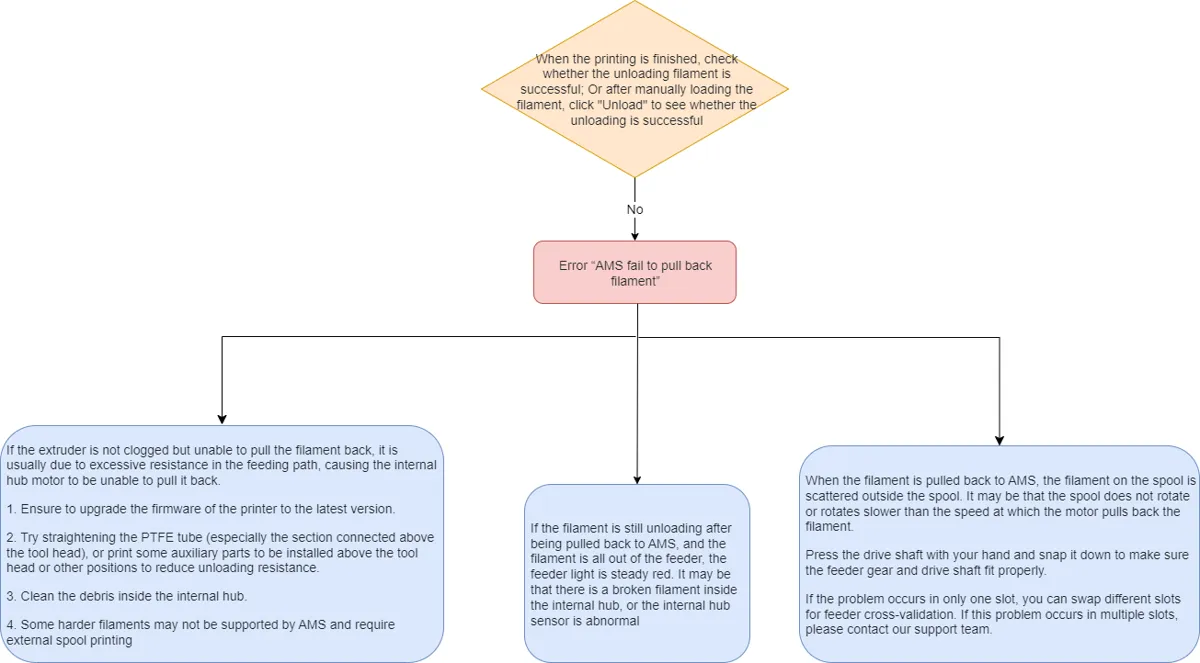

Fejlisolering

Handlinger

Trin 1. Kontrollér høj aflæsningsmodstand, der fører til aflæsningsfejl

Se afsnittet høj aflæsningsmodstand for at reducere modstanden.

Trin 2. Kontrollér for knækket filament inde i AMS Internal Hub Unit eller unormale sensorer

Efter at filamentet er kommet helt ud af feederen i første trin, udfører AMS stadig aflæsningsprocessen med feederens LED-status i konstant rødt (som vist nedenfor). Det er muligt, at der er et knækket filament inde i den interne hub-enhed, som fører til aflæsningsfejlen. Se denne wiki-artikel for at afmontere og rengøre den interne hub-enhed og kontrollere, om sensoren er normal.

Afmontering og rengøring af AMS intern hub-enhed

Trin 3. Unormal spolerotation

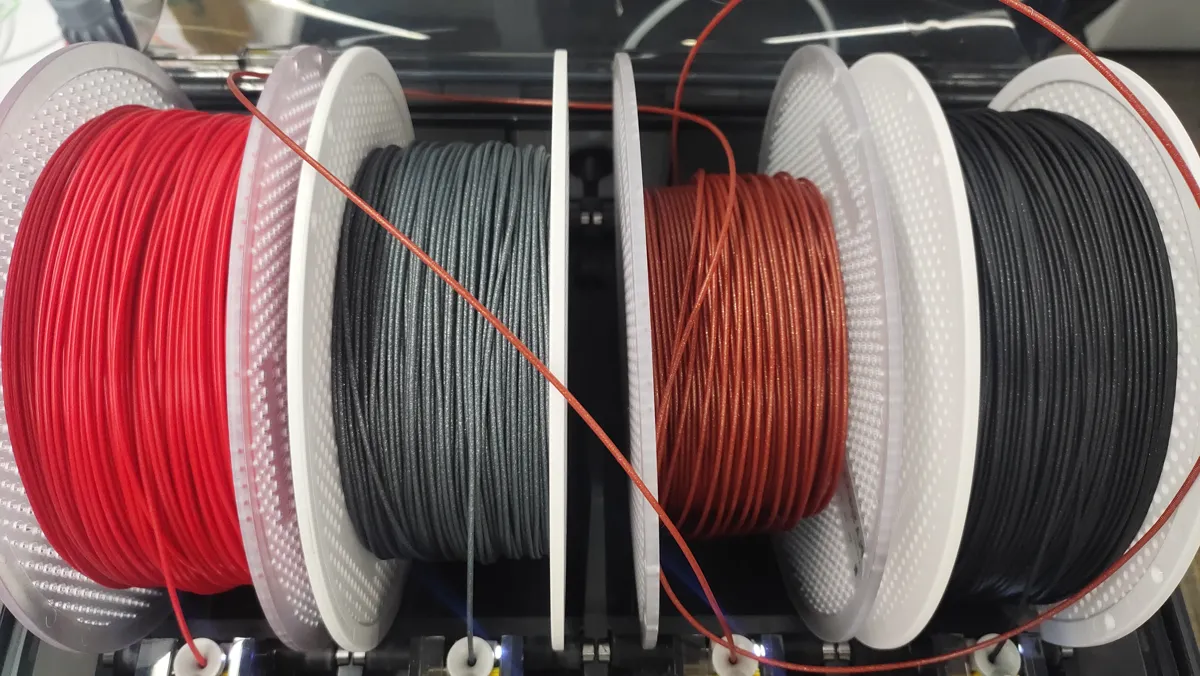

Når filamentet aflæses, trækker motoren i AMS Internal Hub Unit filamentet tilbage, og feederne i første trin roterer spolen tilbage. Hvis situationen på billedet nedenfor opstår, roterer spolen ikke, eller dens rotationshastighed er langsommere end aflæsningshastigheden for den interne hub-enheds motor.

(1) Spolen roterer ikke

Det kan skyldes, at den aktive støtteaksel ikke er sat helt ind i AMS'ens hovedramme. Som følge heraf roterer kun feederens gule tandhjul, mens den sorte aktive støtteaksel forbliver stillestående. Dette forhindrer spolen i at rotere korrekt og kan føre til aflæsningsfejl, som normalt ledsages af en brummende lyd fra tandhjulene i feederen i første trin. Se billedet nedenfor for at sætte den aktive støtteaksel helt ind i AMS'ens hovedramme.

(2) Spolens rotationshastighed er langsommere end aflæsningshastigheden for den interne hub-enheds motor

Hvis spolen under aflæsningsprocessen godt kan rotere, men hastigheden er langsommere end aflæsningshastigheden for den interne hub-enheds motor, så kontrollér, om dette problem kun opstår i én slot, ved at bytte om på feederne i første trin mellem forskellige slots. Hvis det kun sker i én slot, betyder det, at feederen i første trin i denne slot er defekt. Hvis det sker i flere slots, så optag en video, og kontakt vores kundesupportteam.

Hvis problemet fortsætter efter fejlfinding, så indsend en kundesupportsag.

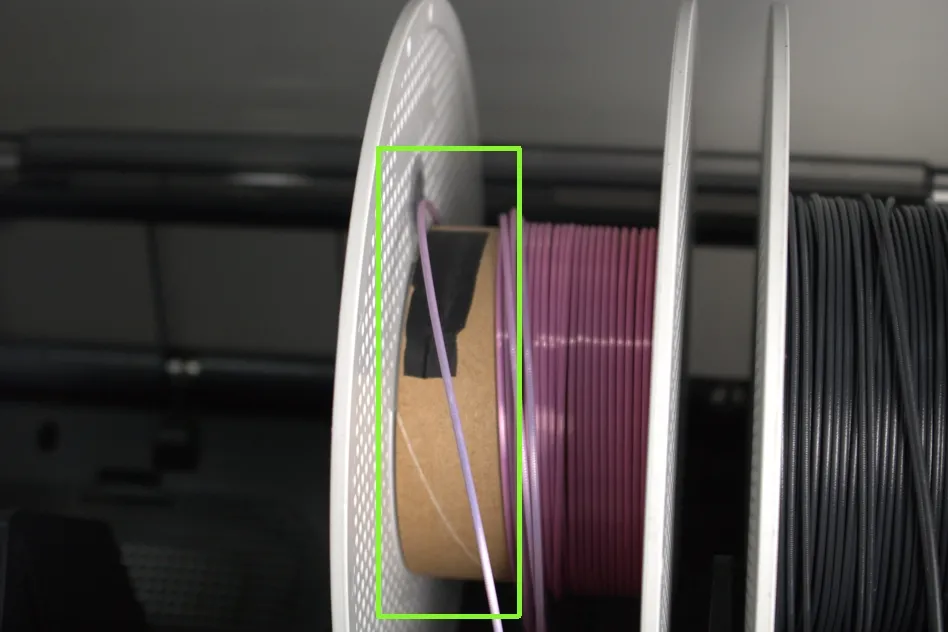

(3) Filamentet er løsnet

Det sidste trin i AMS'ens filament-tilbagetrækning bygger på den trækkraft, der genereres af spolens baglæns rotation. Hvis det resterende filament er for kort, så dets ende løsner sig fra spolen, resulterer det i en tilbagetrækningsfejl.

Prøv at fastgøre enden af filamentet igen, eller træk manuelt og langsomt filamentet ud, mens du udfører et nyt forsøg.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type fejl på forskellige AMS'er.

0700-7000-0002-0004 AMS 1

0701-7000-0002-0004 AMS 2

0702-7000-0002-0004 AMS 3

0703-7000-0002-0004 AMS 4
