HMS_0300-A800-0001-0001 Unormal AMS-strømforsyning, muligvis på grund af AMS-skade, kortslutning i AMS-interfacet eller for mange AMS-tilslutninger. Kontrollér, om den er korrekt tilsluttet.

Fejlbeskrivelse

MC-boardet har udløst overstrømsbeskyttelsen, som direkte tvinger den igangværende printopgave til at blive annulleret.

Mulige årsager:

• For mange tilsluttede AMS-enheder: Det samlede antal AMS / AMS Pro / AMS-HT-enheder overstiger den maksimale grænse på 8 enheder.

• Kortslutning ved interfacet: Der kan være en kortslutning ved enhedens eksterne 6-pin-port.

• Fejl på ekstern enhed: Den tilsluttede eksterne enhed kan selv have en kortslutningsfejl.

Nødvendigt værktøj og materialer

• Multimeter

Fejlfindings- og løsningsprocedure

Trin 1. Kontrollér antallet af tilsluttede AMS-enheder

Printeren understøtter maksimalt 8 AMS-enheder (inklusive AMS / AMS Pro / AMS-HT).

Frakobl eventuelle ekstra AMS-enheder og prøv igen.

Trin 2. Kontrollér for ledende fremmedlegemer og kabelskader

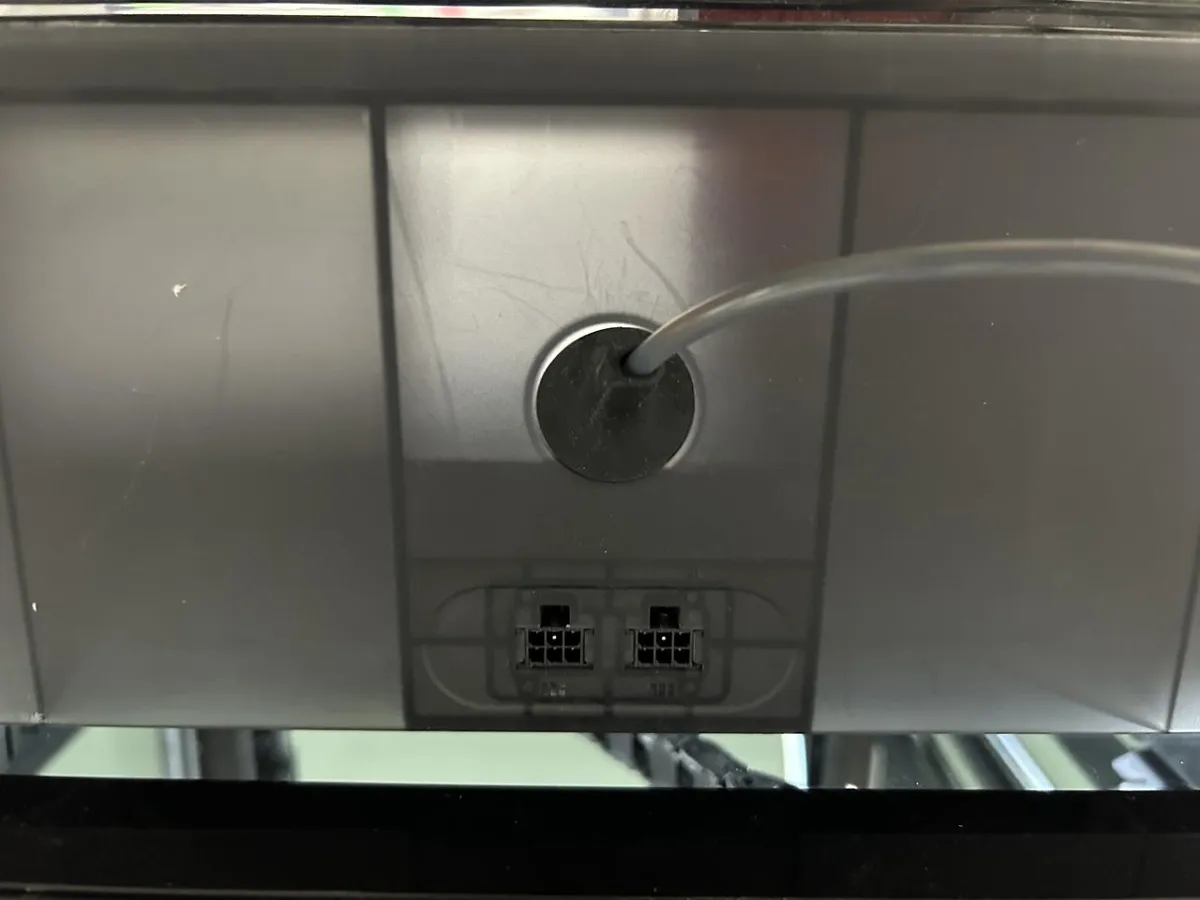

1. Kontrollér 6-pin-porten på printeren og sørg for, at der ikke er metalgenstande som pincetter eller skruer omkring stikket. Findes der nogen, fjern dem og prøv igen.

2. Kontrollér, om AMS-signalkablet har blotlagte ledninger eller tegn på kortslutning. Er det beskadiget, udskift signalkablet.

Trin 3. Genstart printeren og observér

Når du har gennemført ovenstående kontroller, genstart printeren og se, om fejlen stadig opstår.

Hvis fejlen fortsætter, fortsæt til Trin 4.

Trin 4. Frakobl alle eksterne enheder og genstart maskinen

• Frakobl alle eksterne enheder (herunder AMS, ekstern udsugningsblæser, timelapse-kit osv.), genstart derefter maskinen og observér fejlstatus.

  1. Hvis fejlen stadig vises: Problemet ligger sandsynligvis i printerens hovedstyrekort (MC-board), og MC-boardet skal udskiftes.
  2. Hvis fejlen forsvinder: Det indikerer, at en af de eksterne enheder er defekt. Du skal tilslutte dem én ad gangen igen for at finde ud af, hvilken der er defekt.

• Brug et multimeter til at måle modstanden ved den eksterne enheds strømindgang. Den normale værdi bør være åbent kredsløb (OL). Er den målte modstand < 100 Ω, kan den eksterne enhed være kortsluttet eller beskadiget og bør udskiftes.
