HMS_0300-9900-0001-0002 Hall-sensoren i det højre sidevindue (nederste) er unormal; kontrollér, om forbindelsesledningen er løs.

Beskrivelse af problemet

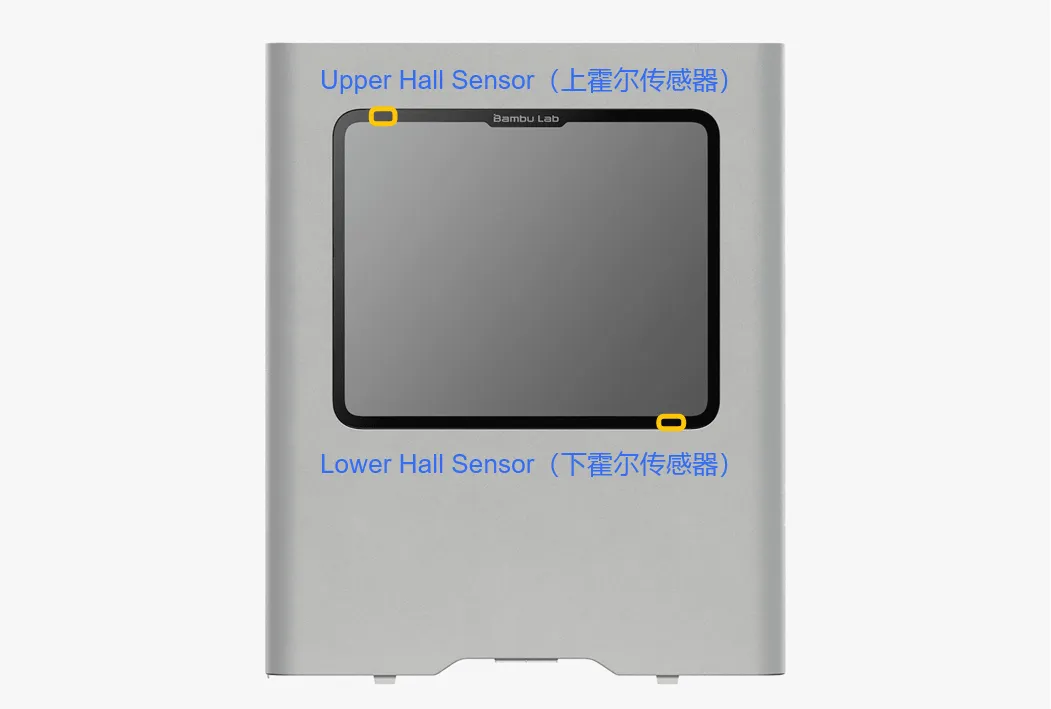

Som vist på figuren nedenfor er der monteret en Hall-sensor nær toppen og bunden af printerens højre sidevindue. Disse sensorer arbejder sammen med magneter på det højre vindue for at registrere, om sidevinduet er korrekt monteret. Hall-sensorerne er forbundet til MC-boardet via ledninger. Hvis Hall-sensorens signal går tabt, udløses en alarm.

De mulige årsager til denne fejl omfatter:

• Hall-sensorens ledning er løs ved Hall-boardet;
• Hall-sensorens ledning er løs ved MC-boardet;
• Ledningen er brudt, eller sensoren er defekt.

Fejlfinding

Værktøj, udstyr og materialer

• H2.0 unbrakonøgle
• Pincet

Løsninger

Brugere kan justere rækkefølgen af disse løsninger efter behov.

Trin 1. Tjek stikket ved MC-boardet

Se Wiki'en for at fjerne printerens bagpanel og sætte stikkene på MC-boardet fast igen.
Hall-sensor i højre vindue (øverste): Stik 15
Hall-sensor i højre vindue (nederste): Stik 19

Efter gentilslutning skal du tænde printeren. Hvis alarmen fortsætter, skal du gå videre til de næste trin.

Trin 2. Fjern det højre sidepanel

Se Wiki'en for at fjerne printerens højre sidepanel.

Bemærk: Fjernelse og montering af sidepanelet kræver en vis kraft. Vær forsigtig for at undgå, at Hall-sensorens ledning bliver brudt.

Trin 3. Tjek Hall-sensorforbindelserne og sæt stikkene fast igen

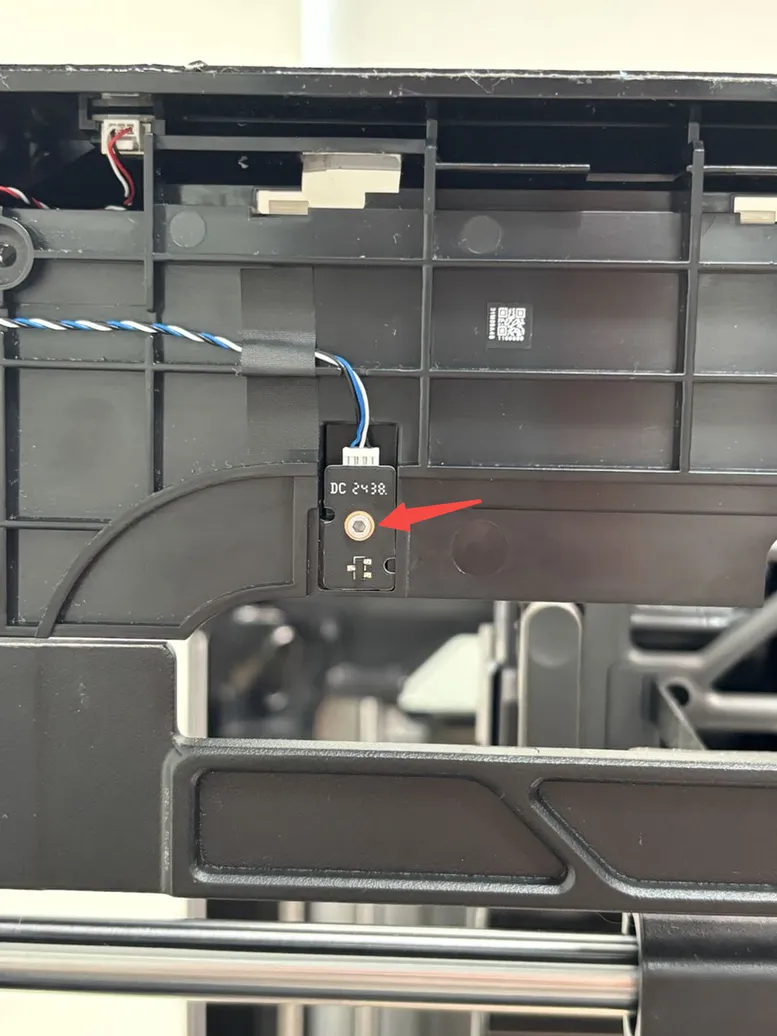

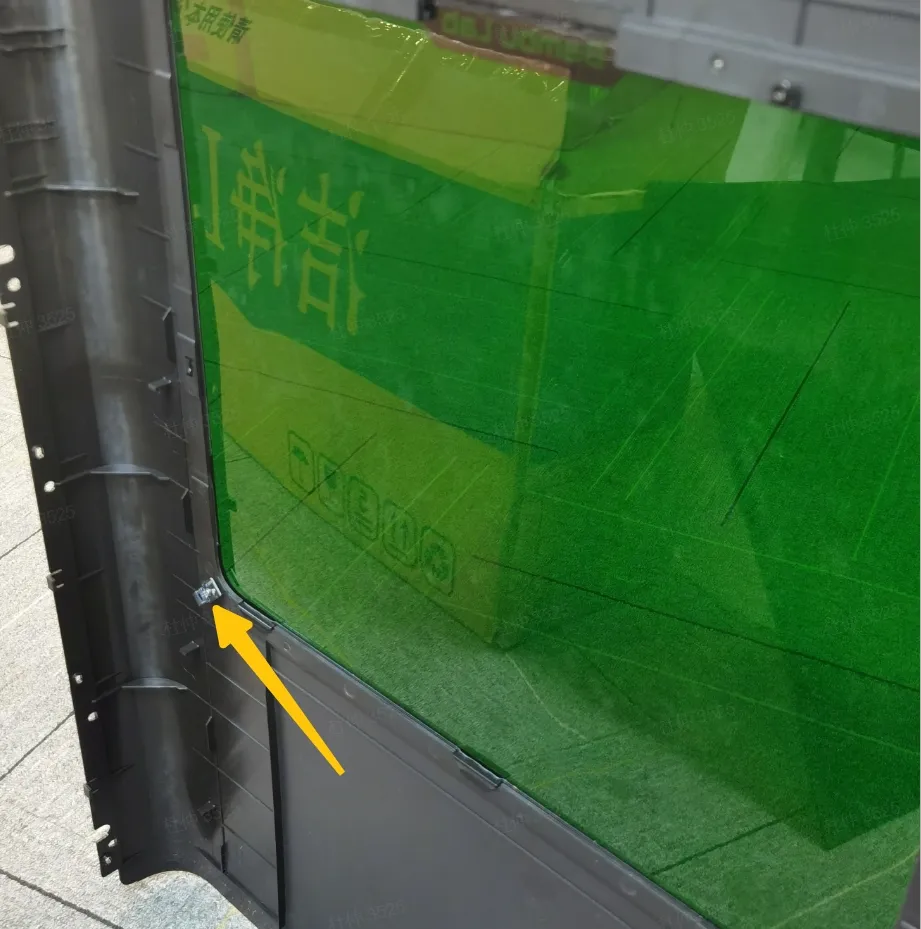

Hall-sensor (øverste)	Hall-sensor (nederste)

Trin 4. Tænd og tjek

Hvis alarmen forsvinder, er fejlfindingen lykkedes.
Hvis alarmen fortsætter, kan ledningen være brudt, eller sensoren kan være defekt. Kontakt kundesupport for yderligere hjælp.

Trin 5. Saml printeren igen

Se Wiki'en for at genmontere det højre sidepanel.
Se Wiki'en for at genmontere bagpanelet.

Tilsvarende koder

Følgende HMS-koder repræsenterer den samme type problem.
