HMS_0300-9D00-0002-0001 XY-fokuskalibrering af graveringslaser mislykkedes. Rengør laserens homing-platform grundigt, og udfør derefter monteringskalibreringen af lasermodulet igen, før du prøver igen.

Fejlbeskrivelse

Når man monterer graveringslasermodulet på toolheadet, kan lasermodulets fastspænding variere, hvilket kan give afvigelser i laserstrålens fokuspunkt sammenlignet med tidligere kalibreringer. For at sikre præcis positionering under gravering/skæring skal XY-fokuskalibreringen af graveringslaseren udføres.

Problemet viser sig som en HMS-fejl, konkret "XY-fokuskalibrering af graveringslaser mislykkedes". Mulige årsager omfatter:

• Skade på lasermodulet - laseren afgiver ikke lys korrekt eller er væsentligt fejljusteret.

• Forurening eller skade på det termiske mærkat - det varmefølsomme kalibreringsmærkat er snavset eller revet i stykker.

• Snavset laser-homing-platform - laserens kalibreringsplatform har snavs eller rester på sig.

• Forkert monteret eller omvendt homing-platform - platformen sidder ikke korrekt eller er monteret på hovedet.

• Kammertemperatur uden for området - kalibreringsmærkatet kræver en omgivelsestemperatur på 20-30°C (68-86°F).

Fejlsøgning

Værktøj og materialer

Renseservietter

Fejlisoleringsprocedure

1. Efterse det termiske mærkat - kontrollér, at det er rent og ubeskadiget.

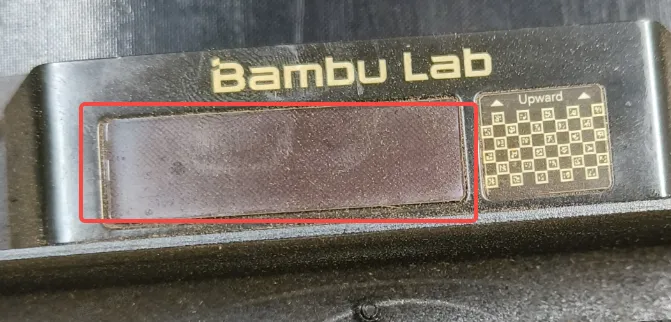

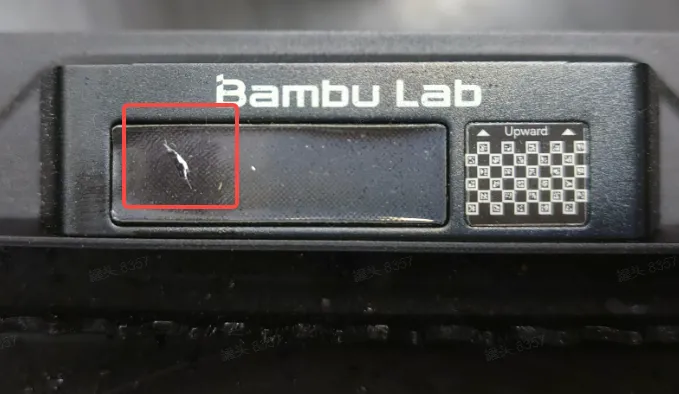

Eksempler på forurening/skade:

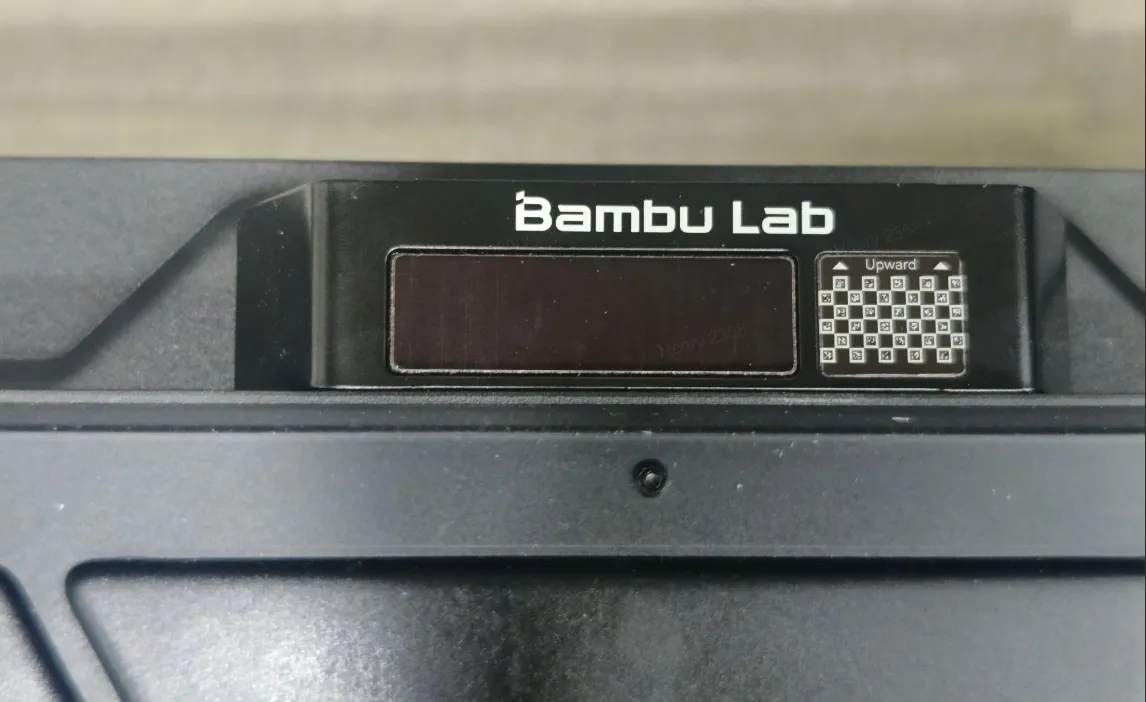

2. Rengør homing-platformen - tør den grundigt af med en fugtig klud, og lad den tørre.

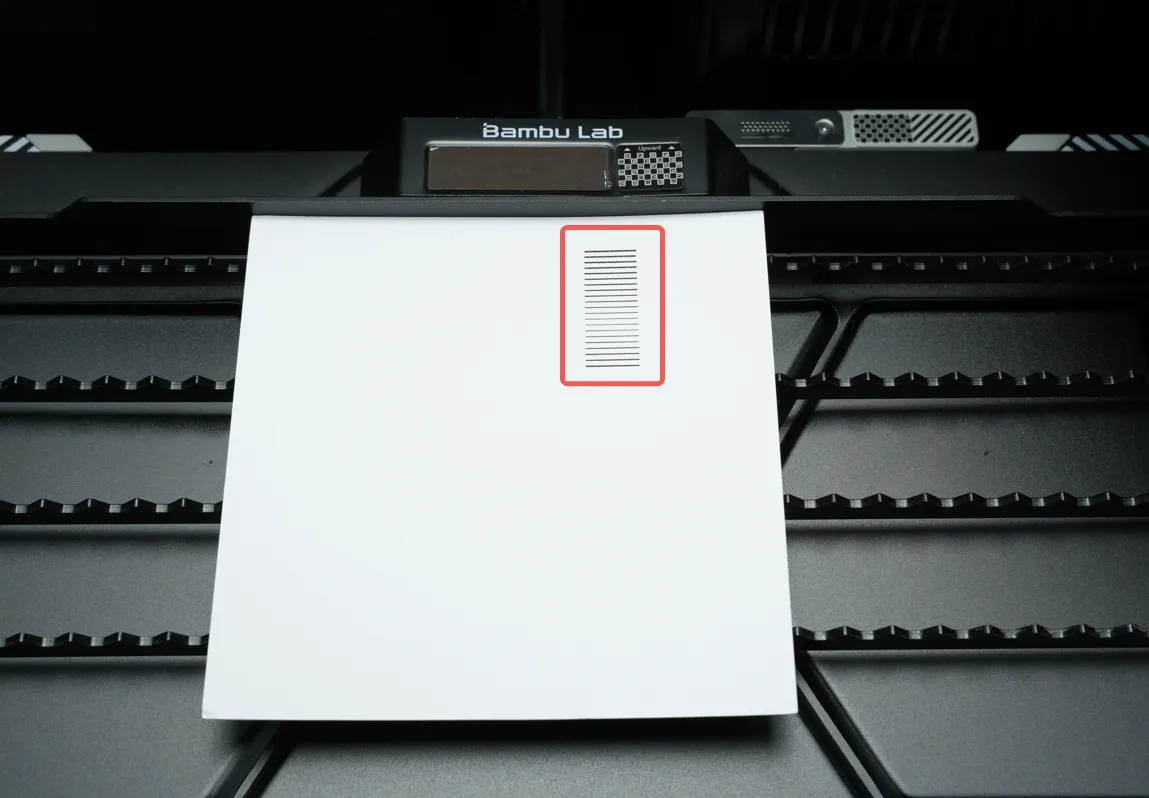

3. Udfør den indledende montering af lasermodulet (kør ikke monteringskalibreringen), og hold øje med, om der viser sig brændemærker på kalibreringskortet, og tjek for eventuelle uregelmæssigheder.

4. Hvis brændemærkerne på kalibreringspapiret er tydeligt synlige (uden at fejlen "Z-fokuskalibrering mislykkedes" vises), men XY-fokuskalibreringen fortsat mislykkes, skal du vente på, at printeren køler ned til 20-30°C (68-86°F), før du starter monteringskalibreringen af laseren.

5. Hvis de brændte linjer på kalibreringspapiret er ujævne eller ikke viser sig, skal du udskifte lasermodulet og gentage testen for at kontrollere, om det fungerer korrekt. Hvis andre lasermoduler fungerer normalt, kan det oprindelige modul være defekt.
