HMS_0300-9800-0001-0002 Hall-sensoren i venstre siderude (øverste) er unormal. Kontrollér, om forbindelseskablet er løst.

Beskrivelse af problemet

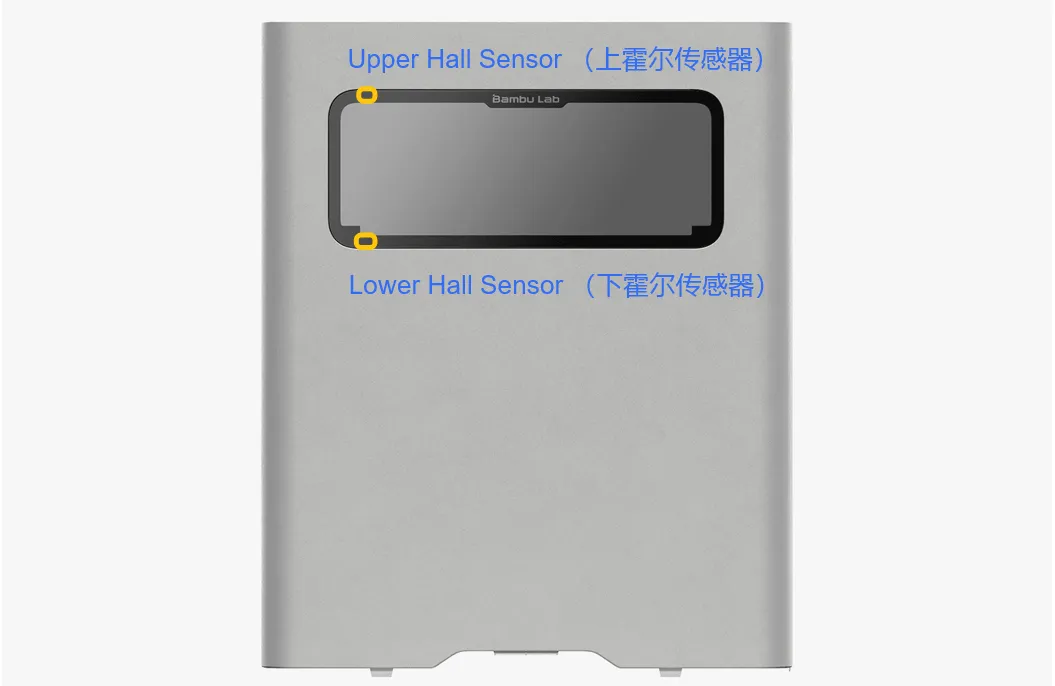

Som vist på billedet nedenfor er printeren udstyret med to sensorer i venstre side, der registrerer, om sideruden er korrekt monteret. Disse sensorer sidder henholdsvis på metalrammen og på sidepanelet og arbejder sammen med magneterne på sideruden om at udføre registreringen. Hall-sensorerne er forbundet til MC board via kabler. Når systemet registrerer et tab af signal fra Hall-sensorerne, udløser det den tilhørende advarsel.

Mulige årsager til denne fejl er:

• Løs forbindelse mellem Hall-sensorkablet og Hall-boardet.
• Løs forbindelse mellem Hall-sensorkablet og MC board.
• Brudt kabelforbindelse eller sensorfejl.

Fejlfinding

Værktøj, udstyr og materialer

• H2.0 sekskantnøgle
• Pincet

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Ved fejl på øverste Hall-sensor i venstre siderude

• Kontrollér, om stikket på Hall-sensor-boardet sidder ordentligt fast. Prøv at tage det af og sætte det til igen.

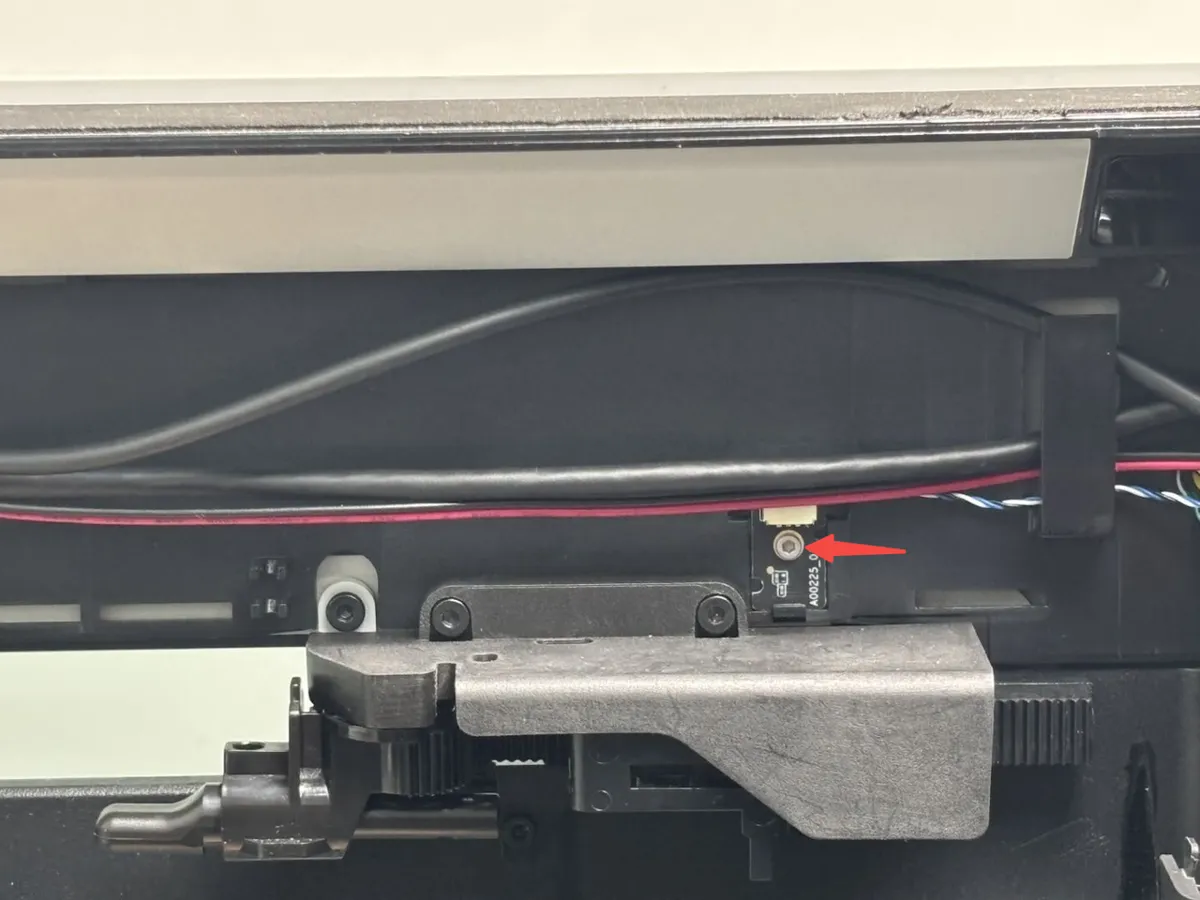

• Se Wiki'en for at afmontere AP-dækslet, inspicér Hall-sensorstikket, og prøv at tilslutte det igen.
• Hvis advarslen stadig er der, efter at du har tilsluttet strømmen igen, skal du fortsætte med de følgende fejlfindingstrin.

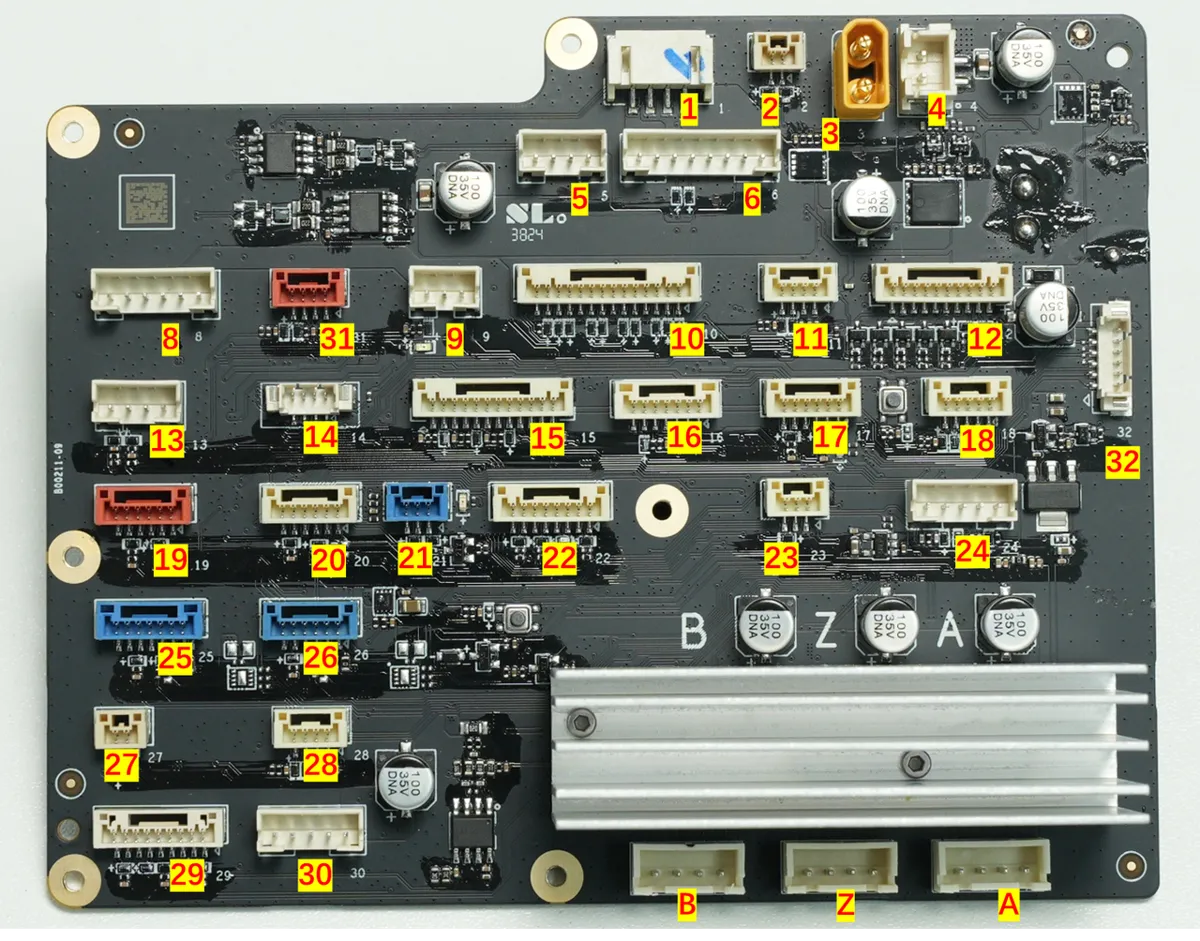

• Se Wiki'en for at afmontere printerens bagdæksel, og tilslut stik 15 på MC board igen.


Ved fejl på nederste Hall-sensor i venstre siderude

• Se Wiki'en for at afmontere printerens bagdæksel, og tilslut stik 17 på MC board igen.

• Hvis advarslen stadig er der, efter at du har tilsluttet strømmen igen, skal du fortsætte med de følgende fejlfindingstrin.

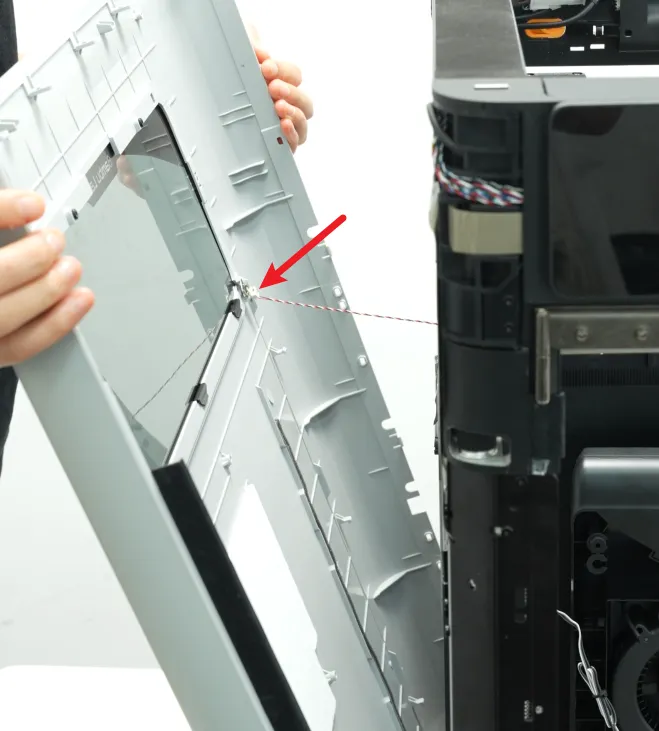

• Se Wiki'en for at afmontere printerens venstre sidepanel, blotlægge Hall-sensoren og tilslutte dens stik igen.


Bemærk: Det kræver kraft at afmontere og montere sidepanelet igen. Arbejd forsigtigt for at undgå at ødelægge Hall-sensorens ledninger.

Tænd og kontrollér igen

Hvis advarslen forsvinder, lykkedes fejlfindingen.
Hvis advarslen stadig er der, kan ledningen være brudt, eller sensoren kan være defekt. Kontakt kundesupport for yderligere hjælp.

Saml printeren igen

Se Wiki'en for at montere det venstre sidepanel igen.
Se Wiki'en for at montere printerens bagdæksel igen.
