HMS_0300-9700-0001-0002 Hall-sensoren i topdækslet (forreste højre) er unormal; kontrollér om forbindelseskablet sidder løst.

Fejlbeskrivelse

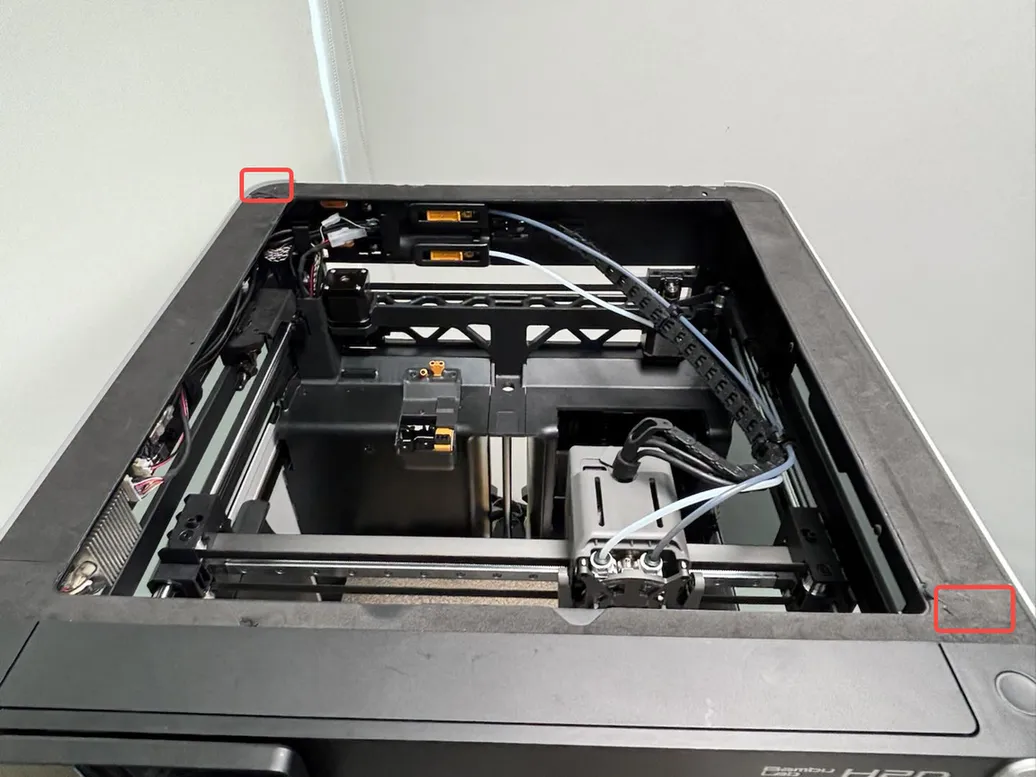

Glas-/akrylpladen i overdækslet har to magneter installeret. To Hall-sensorer er monteret på toppen af printeren. Som vist på figuren nedenfor:

• Hall-sensoren (forreste højre) sidder nær frontdøren på højre side.
• Hall-sensoren (bageste venstre) sidder længere væk fra frontdøren, mod venstre side af printeren.

Hall-sensorerne registrerer magneterne for at afgøre, om topdækslet er lukket korrekt. Hvis Hall-sensorens kabel sidder løst, udløses denne alarm.

Mulige årsager til denne fejl omfatter:

• Løs forbindelse mellem Hall-sensorens kabel og Hall-printkortet;
• Løs forbindelse mellem Hall-sensorens kabel og MC board;
• Brud på kabelforbindelsen.

Fejlfinding

Værktøj, udstyr og materialer

• H1.5 unbrakonøgle
• Pincet

Løsninger

Du kan tilpasse rækkefølgen af disse løsninger efter behov.

Trin 1. Fjern topdækselpanelet

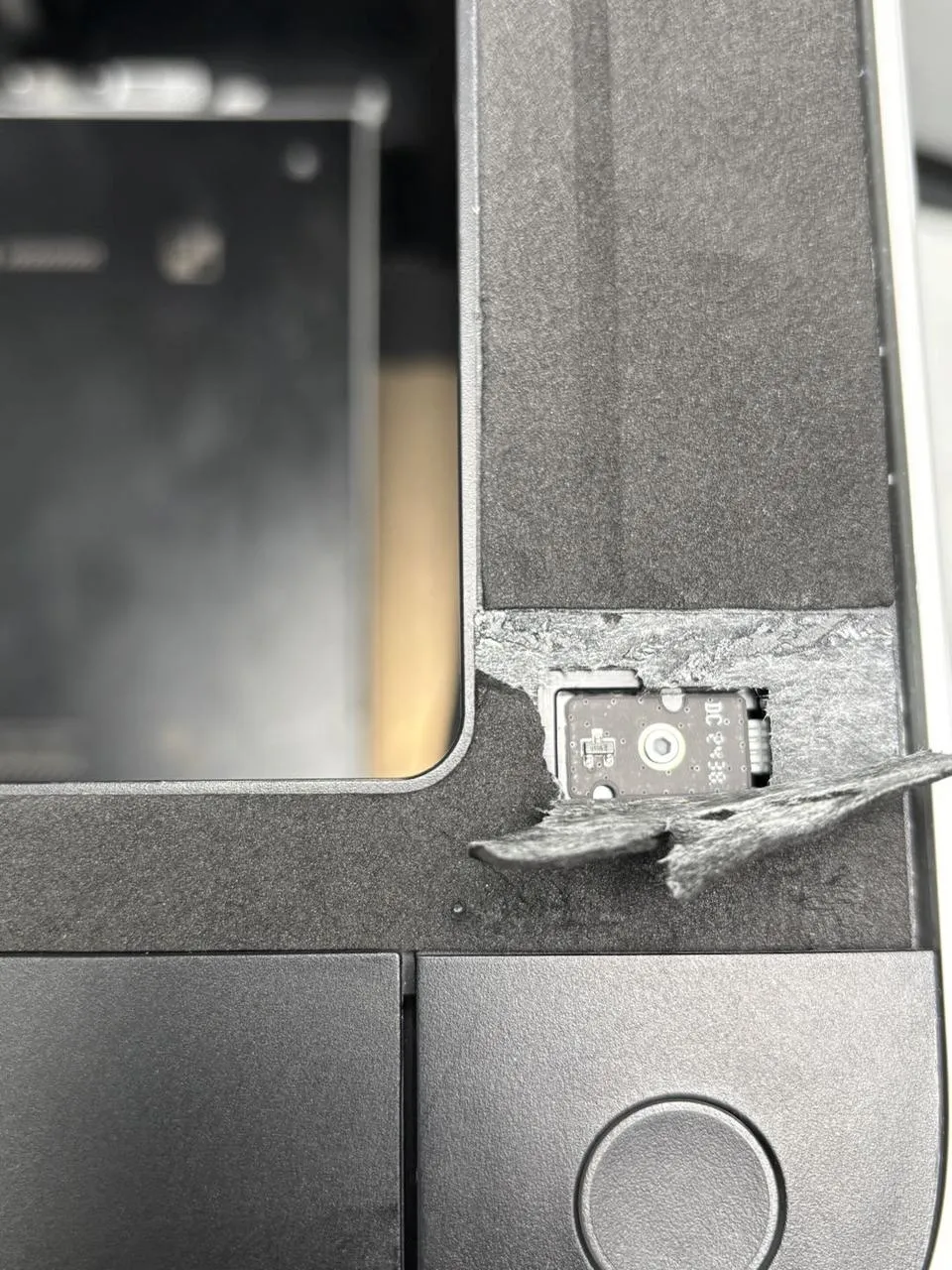

Trin 2. Løsn skumpolstringen

• Begge Hall-sensor-printkort til topdækslets glas sidder under skummet. Løsn forsigtigt kanten af skummet (undgå at beskadige skummet) for at blotlægge Hall-sensor-printkortene.

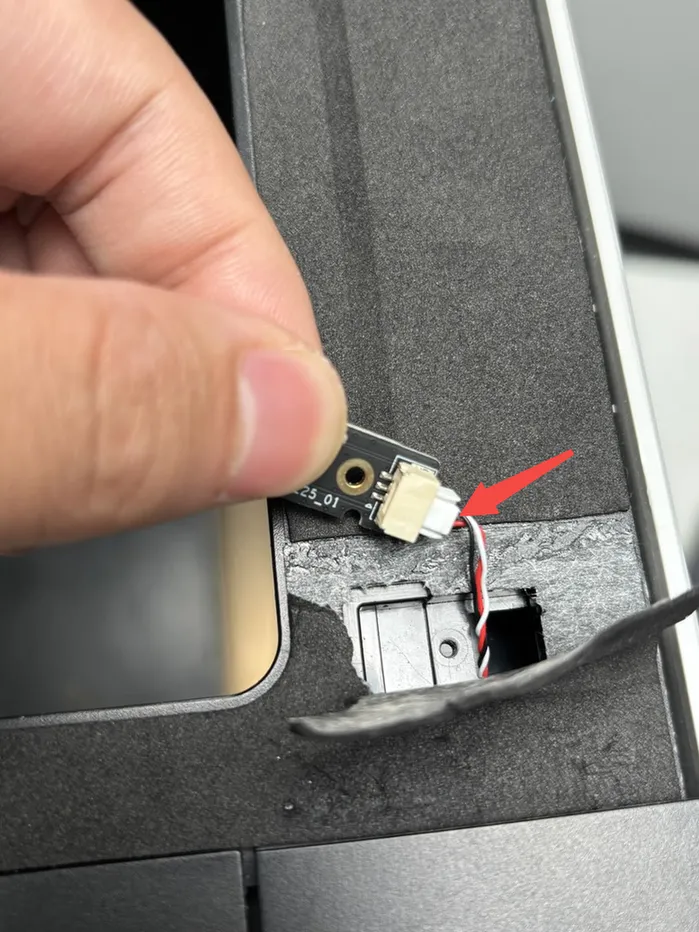

Trin 3. Efterse Hall-sensor-printkortet og ledningerne

• Brug en H1.5 unbrakonøgle til at fjerne den ene fastgørelsesskrue, og vip derefter forsigtigt Hall-sensor-printkortet op med unbrakonøglen.
• Sæt eventuelle løse ledningsstik i igen.

• Hvis gentilslutning af stikket ikke løser problemet, kan ledningsnettet være beskadiget, eller forbindelsen til MC board kan sidde løst. Kontakt kundesupport for yderligere fejlfinding.

Tilsvarende koder

Følgende HMS-koder repræsenterer samme type problem.
