AMS registreres ikke af printeren

Fejlfænomen:

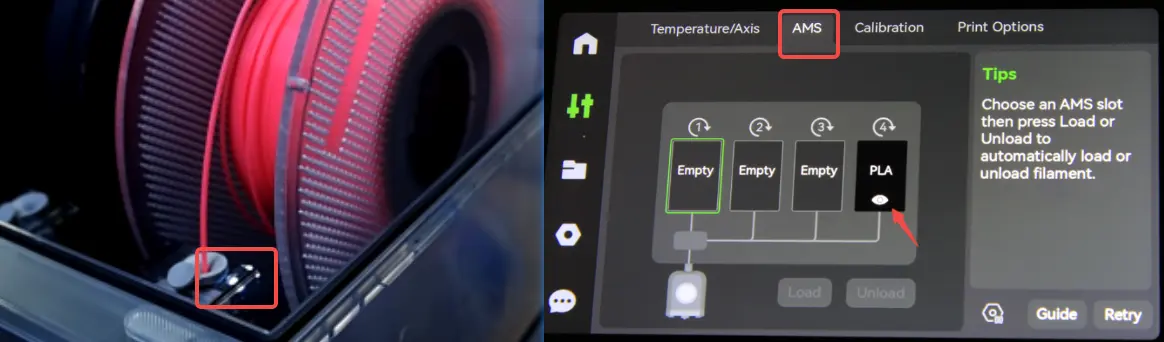

Når du tilslutter AMS til X1-seriens printer, blinker LED-lysene i alle fire slots rødt (hvis AMS-firmwaren er for gammel, kan hvide lys blinke). Når du indsætter filament i AMS, forlæsser AMS (forer filamenten frem og trækker den tilbage), men der vises ingen AMS-fane på printerens skærm.

AMS-LED'er blinker rødt i alle fire slots

Betjeningsvejledning

Sluk printeren FØRST, og følg derefter trinene nedenfor for at fejlfinde.

1. Pintjek

Du kan begynde med at genindsætte eller genstikke 4- og 6-Pin-kablerne.

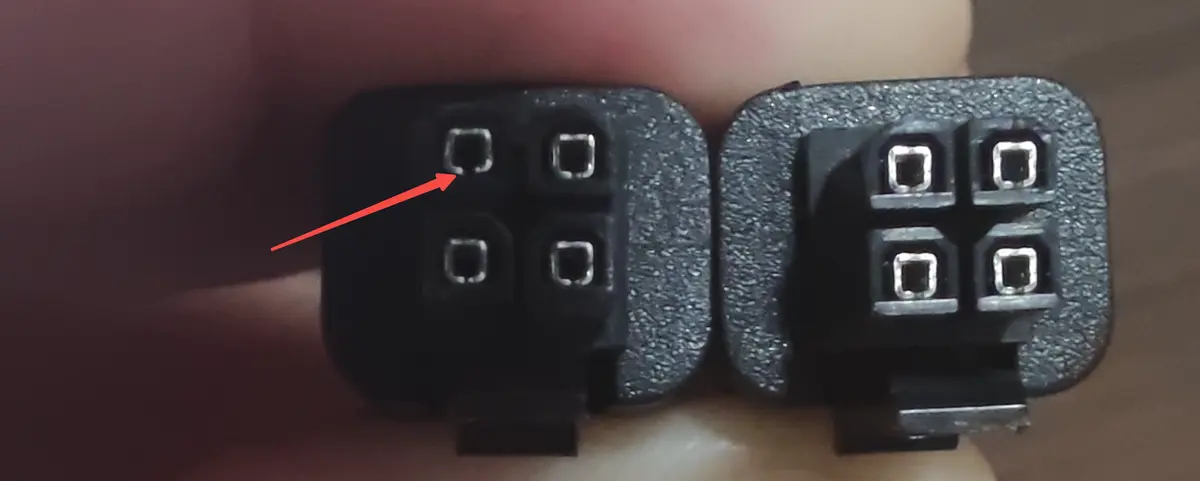

Kontroller, om stikbene på Bambu Bus 4Pin- og 6Pin-kablet (kablerne der forbinder AMS - buffer - printer) er åbne som vist nedenfor:

Kontrol af stikben på 4Pin og 6Pin Bambu Bus-kabel

2. Forbindelsestjek

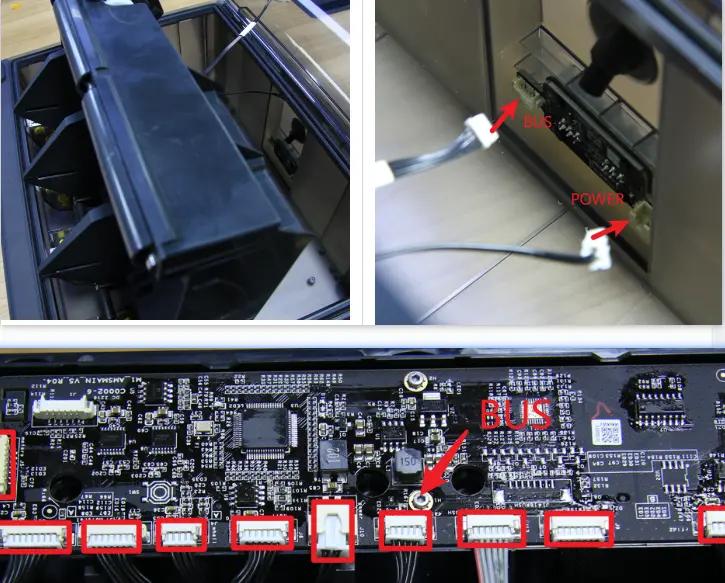

  • Kontroller, om bus-kablet inde i AMS sidder løst. Forsøg at genindsætte og trække BUS-kablet ud i begge ender, og tænd derefter igen for at se, om det kan gendannes til normal tilstand.
  • Kontroller, om der er vandindtrænging eller korrosion ved stikbenene på hovedkortet.

Kontrol af BUS-kabelforbindelsen og stikbene på AMS-hovedkortet

  • Det anbefales at ryste eller bøje 4Pin- og 6Pin-stikkene og kablet let, eller trække stikkene en smule ud (uden at tage dem helt ud) for at se, om AMS kortvarigt kan registreres, så vi kan indsnævre fejlen til stik/kabel.

3. Mål modstandsværdierne

Hvis du har et multimeter, skal du sikre, at 4Pin- og 6Pin-kablerne er korrekt tilsluttet, og derefter bruge multimeteret til at måle modstanden for AMS, printeren og 4Pin- og 6Pin-kablerne **(hold printeren slukket)**.

Måling af modstandsværdier med multimeter på AMS og printer

De normale modstandsværdier for X1C, P1P og P1S (med kun én AMS tilsluttet) er som følger:

Betjelingsnavn 4Pin-port 4Pin-kabel til buffer 4Pin-kabel til printer 6Pin-port 6Pin-kabel til buffer 6Pin-kabel til AMS Mål modstand på AMS-hovedkort Mål modstand på MC-kort
pin-pin Printer 4Pin-port 4Pin-kabel til buffer (AMS hub) 4Pin-kabel til printer AMS 6Pin-port 6Pin-kabel til buffer (AMS hub) 6Pin-kabel til AMS AMS-hovedkort MC-kort
GND-sigA 4~5kΩ 4~5kΩ (2~2.5kΩ) 4~5kΩ 4~5kΩ 4~5kΩ (2~2.5kΩ) 4~5kΩ 4~5kΩ 4~5kΩ
GND-sigB 4~5kΩ 4~5kΩ (2~2.5kΩ) 4~5kΩ 4~6kΩ 4~6kΩ (2~2.5kΩ) 4~6kΩ 4~5kΩ 4~5kΩ
sigA-sigB 8~10kΩ 8~10kΩ (4~5kΩ) 8~10kΩ 8~10kΩ 8~10kΩ (4~5kΩ) 8~10kΩ 8~10kΩ 8~10kΩ

De normale modstandsværdier for X1E (med kun én AMS tilsluttet) er som følger:

Betjelingsnavn 4Pin-port 4Pin-kabel til buffer 4Pin-kabel til printer 6Pin-port 6Pin-kabel til buffer 6Pin-kabel til AMS Mål modstand på AMS-hovedkort Mål modstand på MC-kort
pin-pin Printer 4Pin-port 4Pin-kabel til buffer (AMS hub) 4Pin-kabel til printer AMS 6Pin-port 6Pin-kabel til buffer (AMS hub) 6Pin-kabel til AMS AMS-hovedkort MC-kort
GND-sigA 2~2.5kΩ 4~5kΩ (2~2.5kΩ) 2~2.5kΩ 4~5kΩ 2~2.5kΩ (2~2.5kΩ) 4~5kΩ 4~5kΩ 4~5kΩ
GND-sigB 2~2.5kΩ 4~5kΩ (2~2.5kΩ) 2~2.5kΩ 4~5kΩ 2~2.5kΩ (2~2.5kΩ) 4~5kΩ 4~5kΩ 4~5kΩ
sigA-sigB 4~5kΩ 8~10kΩ (4~5kΩ) 4~5kΩ 8~10kΩ 4~5kΩ (4~5kΩ) 8~10kΩ 8~10kΩ 8~10kΩ

Mål modstanden i begge ender af 4Pin-porten på printeren og 4Pin-kablet.

  1. 4Pin-port:

Frakobl 4Pin-kablet fra printeren, og mål modstanden for printerens 4Pin-stik og 4Pin-kablet som vist nedenfor.

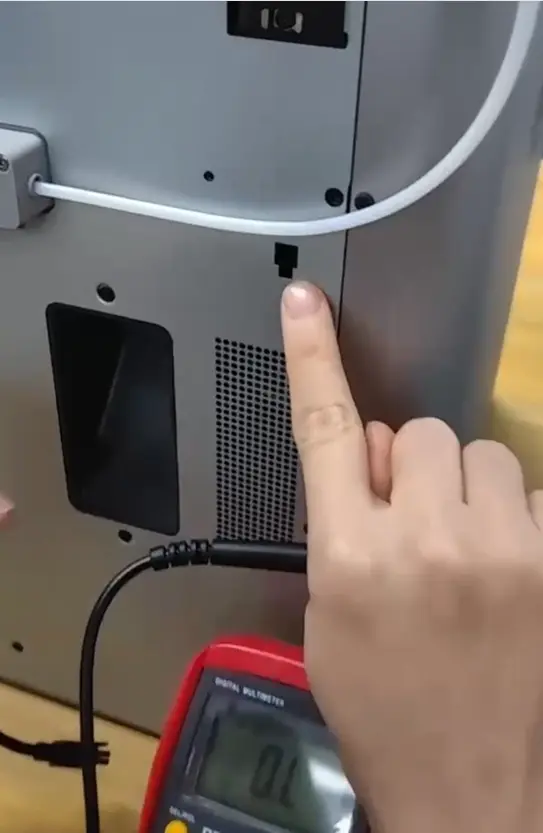

Måling af modstand på printerens 4Pin-port - billede 1 Måling af modstand på printerens 4Pin-port - billede 2

De normale modstandsmålingsresultater for 4Pin-porten på printeren er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 2~2.5kΩ
GND-sigB 4~5kΩ 2~2.5kΩ
sigA-sigB 8~10kΩ 4~5kΩ

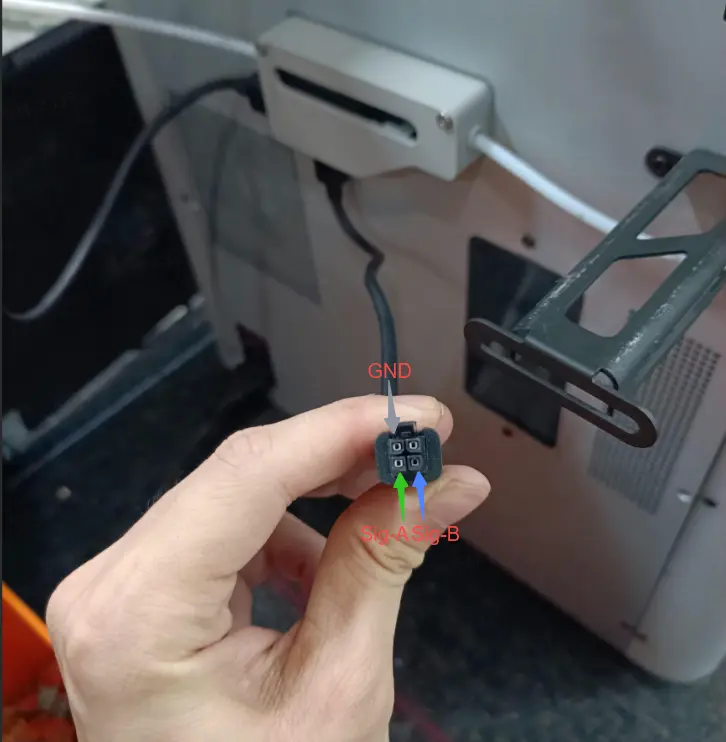

2. 4Pin-kabel tilsluttet buffer:

Mål modstanden i den anden ende af printerens 4Pin-kabel, når det er tilsluttet bufferen.

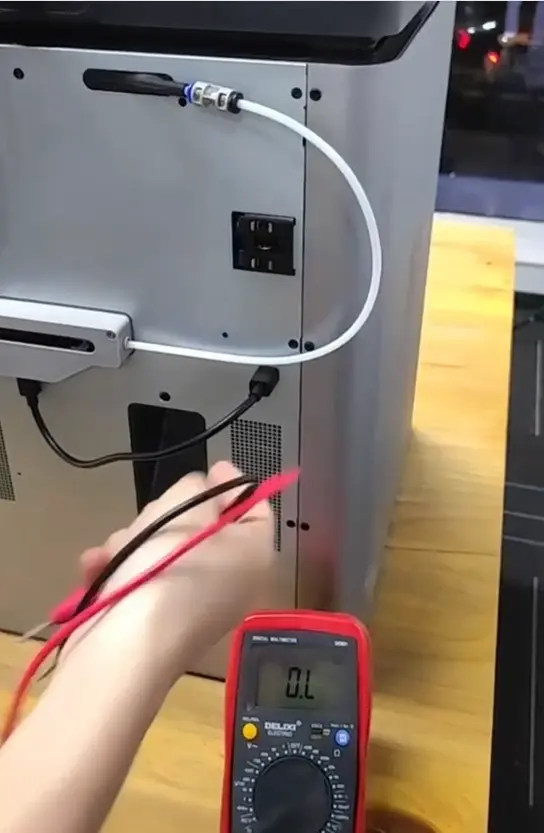

Måling af modstand på 4Pin-kabel tilsluttet buffer - billede 1 Måling af modstand på 4Pin-kabel tilsluttet buffer - billede 2

De normale modstandsmålingsresultater for 4Pin-kablet tilsluttet bufferen er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 4~5kΩ
GND-sigB 4~5kΩ 4~5kΩ
sigA-sigB 8~10kΩ 8~10kΩ

3. 4Pin-kabel tilsluttet printer:

Sæt 4Pin-kablet tilbage i printeren, træk 4Pin-kablet ud af bufferen, og fortsæt med at måle modstanden af 4Pin-kablet i den anden ende (fjernelse af bufferen fra printeren gør det lettere at frakoble kablet).

Måling af modstand på 4Pin-kabel tilsluttet printer

De normale modstandsmålingsresultater for 4Pin-kablet tilsluttet printeren er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 2~2.5kΩ
GND-sigB 4~5kΩ 2~2.5kΩ
sigA-sigB 8~10kΩ 4~5kΩ

Mål modstanden i begge ender af 6Pin-porten på AMS og 6Pin-kablet.

  1. 6Pin-port:

Sæt 4Pin-kablet tilbage i bufferen, frakobl 6Pin-kablet fra AMS, og mål modstanden for AMS' 6Pin-port (begge porte er ens) og 6Pin-kablet.

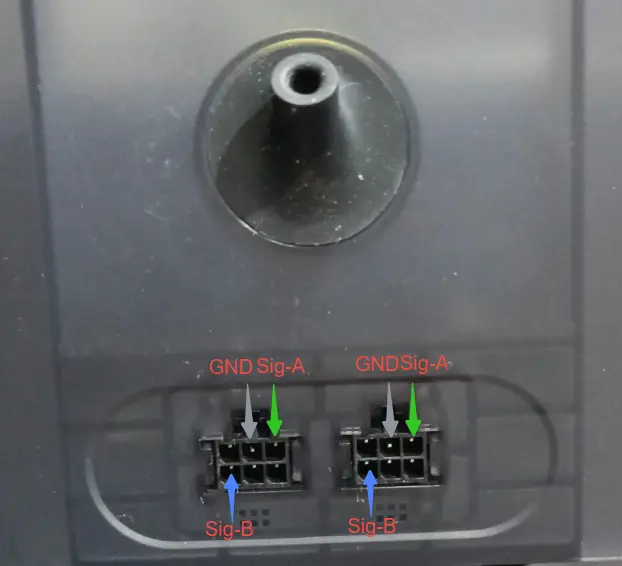

Måling af modstand på AMS 6Pin-port - billede 1 Måling af modstand på AMS 6Pin-port - billede 2

De normale modstandsmålingsresultater for 6Pin-porten på AMS er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 4~5kΩ
GND-sigB 4~6kΩ 4~5kΩ
sigA-sigB 8~10kΩ 8~10kΩ

2. 6Pin-kabel tilsluttet buffer:

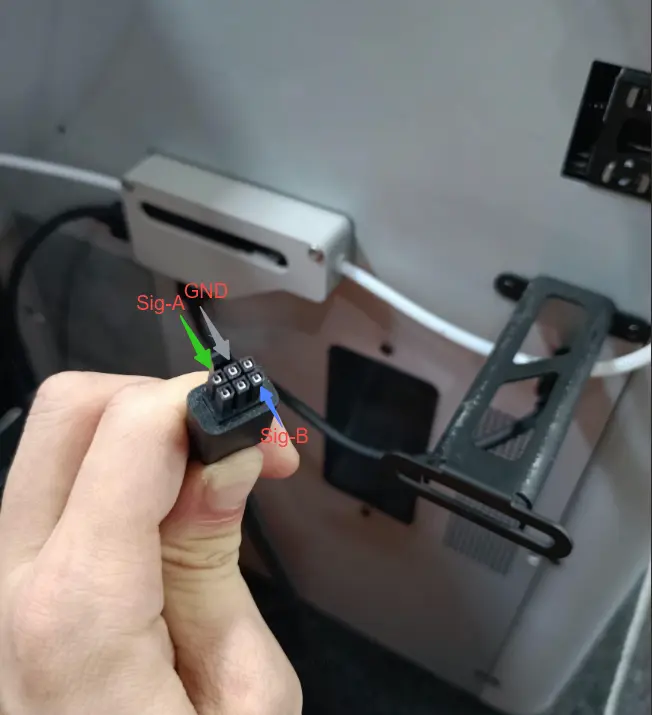

Måling af modstand på 6Pin-kabel tilsluttet buffer - billede 1 Måling af modstand på 6Pin-kabel tilsluttet buffer - billede 2

De normale modstandsmålingsresultater for 6Pin-kablet tilsluttet bufferen er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 2~2.5kΩ
GND-sigB 4~6kΩ 2~2.5kΩ
sigA-sigB 8~10kΩ 4~5kΩ
  1. 6Pin-kabel tilsluttet AMS:

Frakobl til sidst 6Pin-kablet fra bufferen, og mål modstanden i den anden ende af 6Pin-kablet (fjernelse af bufferen fra printeren gør det lettere at frakoble kablet).

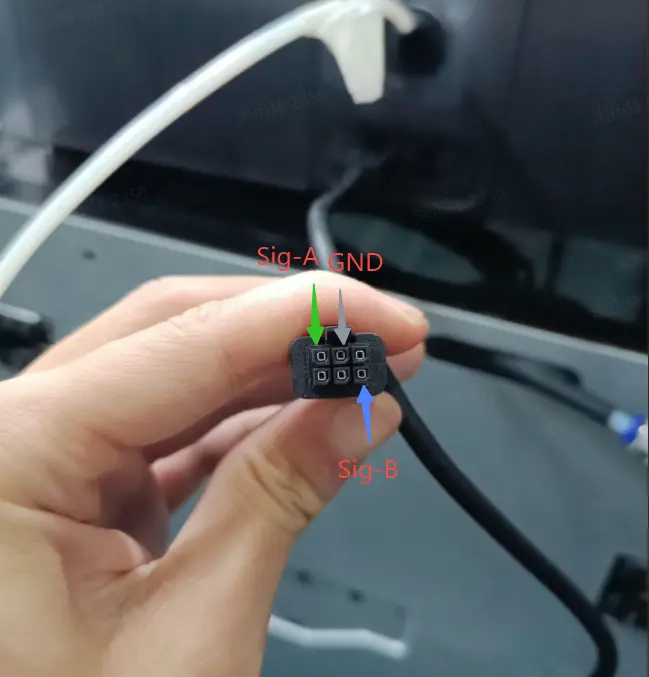

Måling af modstand på 6Pin-kabel tilsluttet AMS

De normale modstandsmålingsresultater for 6Pin-kablet tilsluttet AMS er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 4~5kΩ
GND-sigB 4~6kΩ 4~5kΩ
sigA-sigB 8~10kΩ 8~10kΩ

Mål modstanden mellem AMS-hovedkortet og MC-kortet.

Hvis der måles en unormal modstandsværdi i trinene ovenfor, kan du bestemme, om det er AMS/printeren/4- og 6-Pin-kablet/bufferen, der forårsager, at AMS ikke kan registreres.

Mål modstanden på AMS-hovedkortet

Hvis modstanden på AMS' 6Pin-port er unormal, kan du adskille AMS (se denne wiki) og yderligere måle modstanden på benene i Bus- og strømkablerne tilsluttet til hovedkortet for at se, om hovedkortet er defekt:

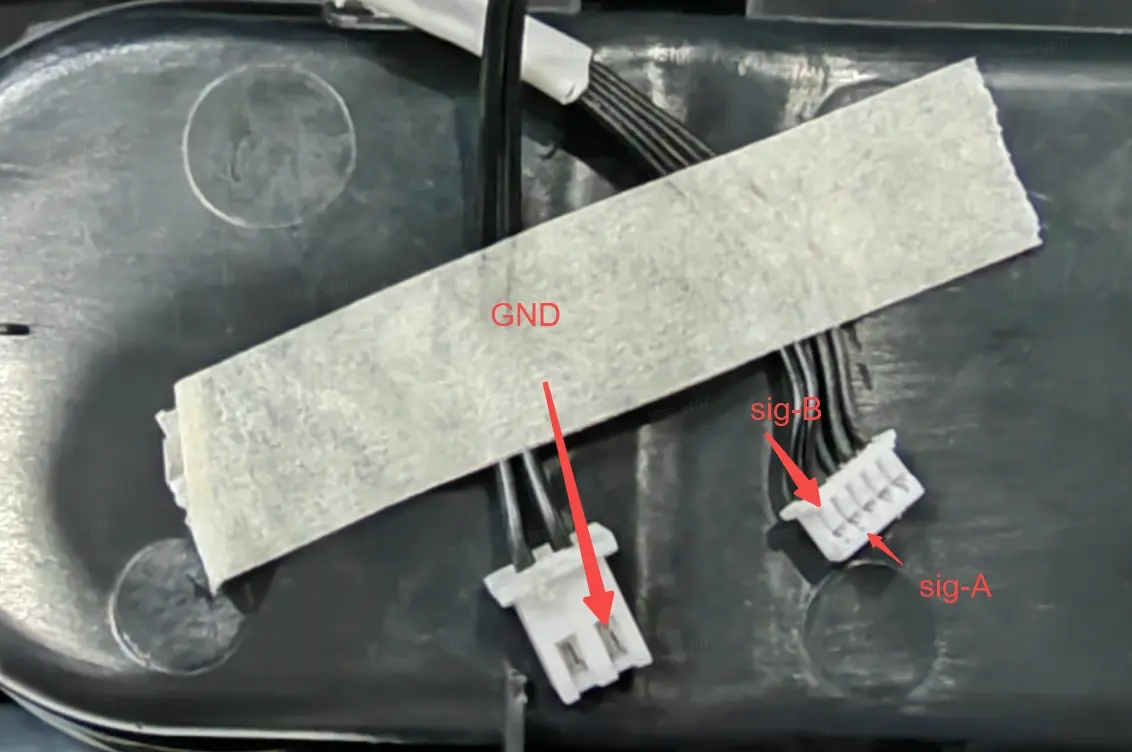

Måling af modstand på AMS-hovedkortets Bus- og strømkabelstik

De normale modstandsmålingsresultater for bus- og strømkablet er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 4~5kΩ
GND-sigB 4~5kΩ 4~5kΩ
sigA-sigB 8~10kΩ 8~10kΩ
  • Hvis modstanden målt på bus- og strømkabelstikket tilsluttet hovedkortet er normal, kan det tyde på en defekt AMS strømforsyningsplade, der skal udskiftes.
  • Hvis modstanden målt på bus- og strømkabelstikket tilsluttet hovedkortet er unormal, kan det tyde på et defekt AMS-hovedkort.

Mål modstanden på MC-kortet

Hvis den målte modstand for printerens 4Pin-port er unormal, kan det skyldes en defekt AMS-interfaceplade eller MC-kortet. Du kan fjerne bagdækslet på printeren, frakoble 6Pin-kablet fra AMS-interfacepladen (se denne wiki), og måle modstanden på 6Pin-kablet tilsluttet MC-kortet for at se, om MC-kortet er defekt:

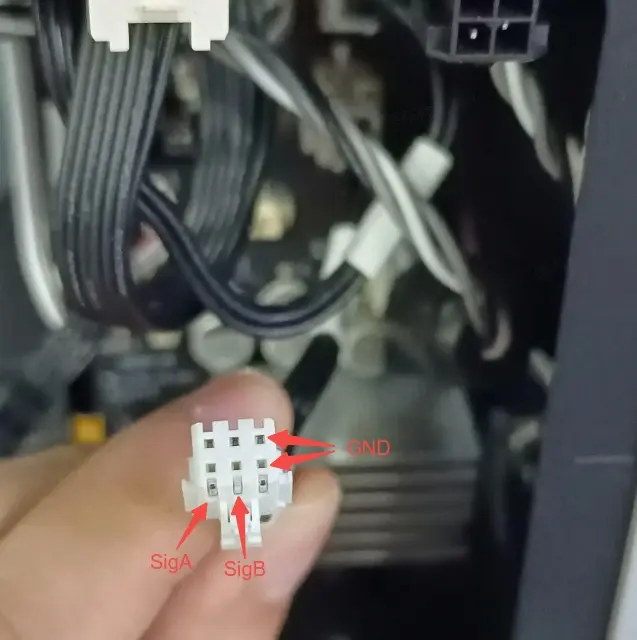

Måling af modstand på 6Pin-kabel tilsluttet MC-kortet

De normale modstandsmålingsresultater for 6Pin-kablet tilsluttet MC-kortet er som følger:

Pin-Pin X1C/P1P/P1S X1E
GND-sigA 4~5kΩ 4~5kΩ
GND-sigB 4~5kΩ 4~5kΩ
sigA-sigB 8~10kΩ 8~10kΩ
  • Hvis modstanden målt på 6Pin-kablet tilsluttet MC-kortet er normal, kan det tyde på en defekt AMS-interfaceplade, der skal udskiftes.
  • Hvis modstanden målt på 6Pin-kablet tilsluttet MC-kortet er unormal, kan det tyde på et defekt MC-kort, der skal udskiftes.

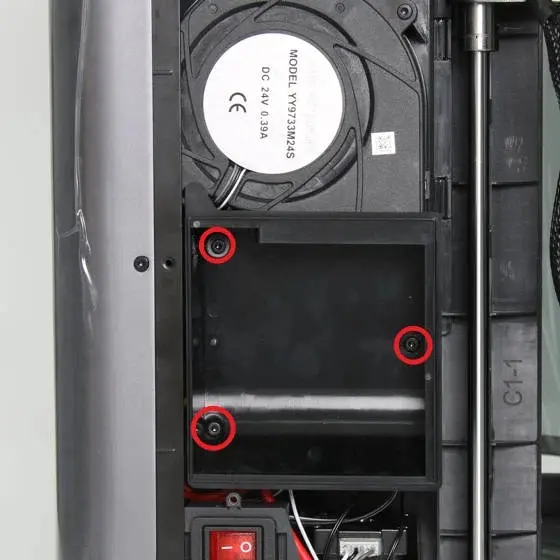

For X1E gælder det, at hvis alle ovennævnte modstandsmålinger er normale, bedes du se de følgende billeder. Fjern først luftkanalen (venstre billede), og mål derefter modstanden på Network interface- og AMS interface board-porten på varmemodulets styrekort (højre billede).

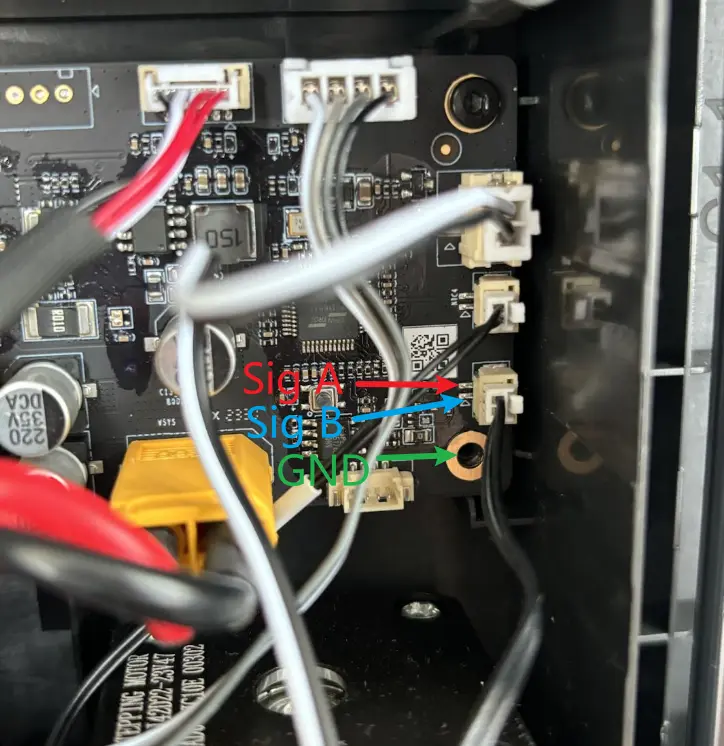

Fjernelse af luftkanal på X1E Måling af modstand på varmemodulets styrekort på X1E

De normale modstandsmålingsresultater for Network interface- og AMS interface board-porten på varmemodulets styrekort er som følger:

Pin-Pin X1E
GND-sigA 4~5kΩ
GND-sigB 4~5kΩ
sigA-sigB 8~10kΩ

Hvis den målte modstand er unormal, kan det tyde på, at varmemodulets styrekort skal udskiftes.

Bemærk

Der er i alt 8 sæt modstandsværdidata ovenfor, som vist i følgende figur. Hvis den målte modstandsværdi for en af delene er unormal, tyder det på, at denne del er defekt. Mål og registrer dem med reference til følgende billede, og kontakt derefter kundesupportteamet for hjælp.

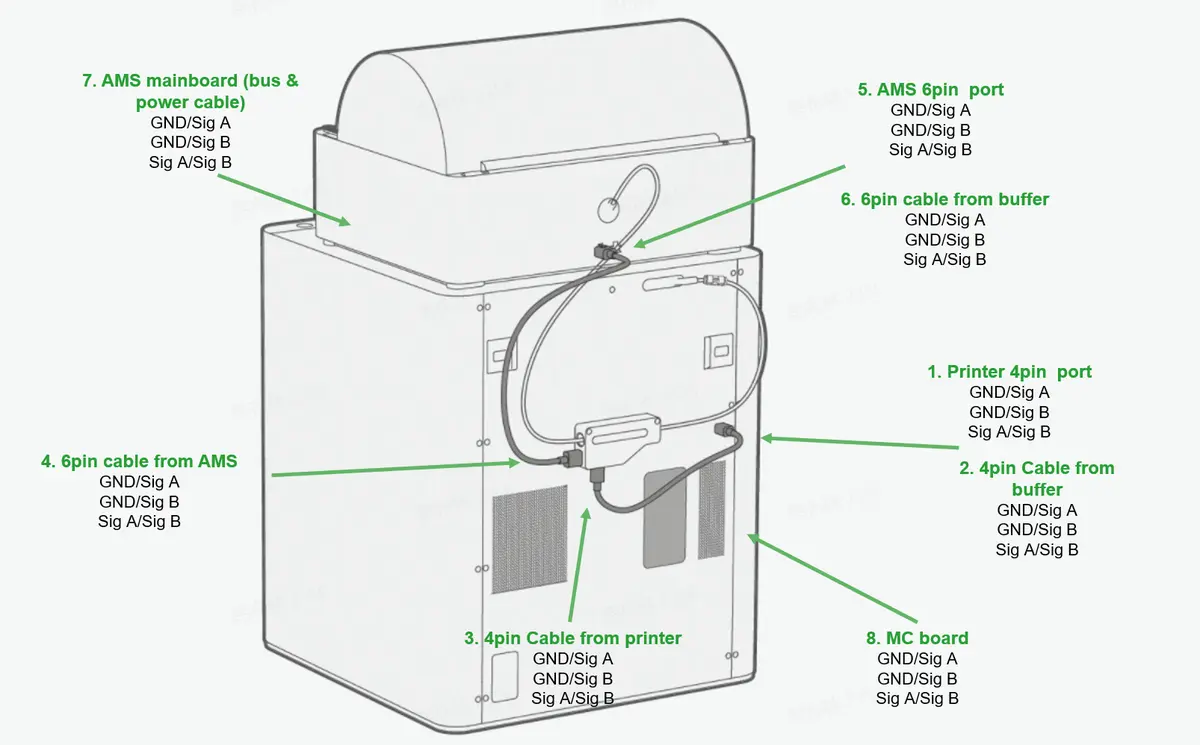

Oversigt over alle 8 modstandsmålepunkter på AMS og printer

Her er en eksempeltabel til registrering af modstandsmålinger:

Betjelingsnavn 4Pin-port 4Pin-kabel til buffer 4Pin-kabel til printer 6PIN-port 6Pin-kabel til buffer 6Pin-kabel til AMS Mål modstand på AMS-hovedkort Mål modstand på MC-kort
pin-pin Printer 4Pin-port 4Pin-kabel til buffer (AMS hub) 4Pin-kabel til printer AMS 6Pin-port 6Pin-kabel til buffer (AMS hub) 6Pin-kabel til AMS AMS-hovedkort MC-kort
GND-sigA
GND-sigB
sigA-sigB

Afsluttende bemærkninger

Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
