Udskift dørdetektionsknappen på X1 Series

Dørdetektionsknap

Hvad det er

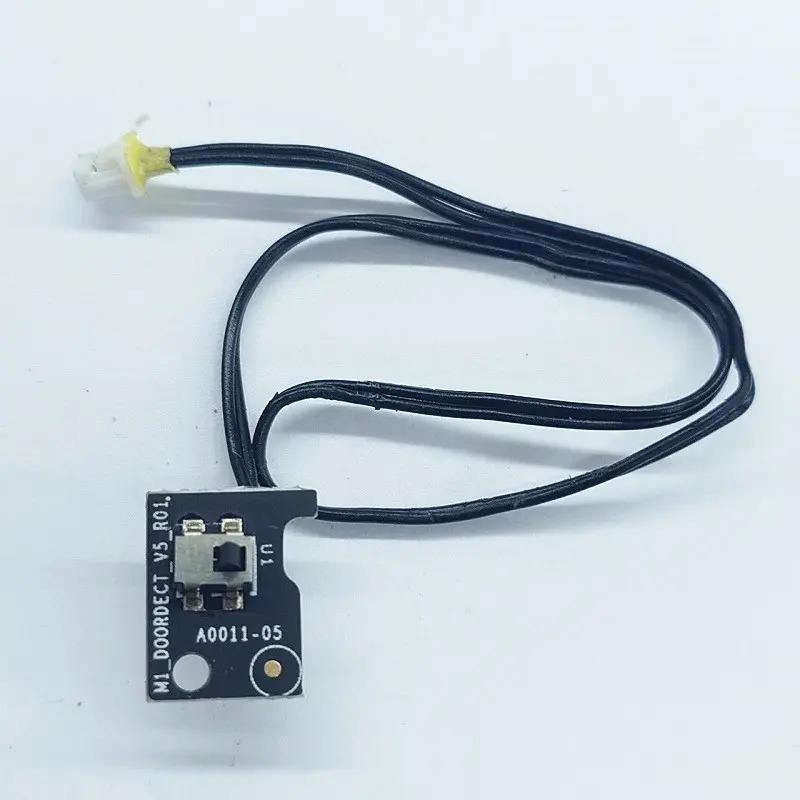

Dørdetektionsknappen er en fysisk kontakt placeret under silikonepudestrimlen på højre side af X1 Series' forreste dørramme. Den registrerer, om glasfrontdøren er lukket.

Hvornår skal dørdetektionsknappen udskiftes?

• Når forbindelseskablet er beskadiget
• Når printerens front-dør rapporterer forkert åben/lukket-status

Nødvendigt værktøj og materialer

• Ny dørdetektionskortplade
• H1.5 og H2.0 unbrakonøgle.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke for printeren, inden du udfører vedligeholdelse på printeren og dens elektronik, herunder printhoveders kabler, da printeren kan forårsage kortslutning, hvis den er tændt under sådanne opgaver, hvilket kan medføre yderligere elektronikskader og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan det være nødvendigt at adskille visse dele, herunder hotenden. Denne proces blotter kabler og elektroniske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andre metaldele eller elektroniske komponenter, mens printeren stadig er tændt. Det kan beskadige printerens elektronik og forårsage yderligere skader.

Det er derfor vigtigt at slukke printeren og afbryde den fra strømkilden, inden du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Har du spørgsmål eller bekymringer vedrørende denne guide, kan du oprette en ny supporthenvendelse på vores supportside, og vi besvarer den hurtigst muligt.

Betjeningsvejledning - Demontering

Trin 1 - Sluk printeren og fjern dækselpanelet

Sluk printeren, åbn frontdøren og fjern det øverste glasdækselpanel.

Trin 2 - Frakobl dørdetektionskablet fra knappanelet

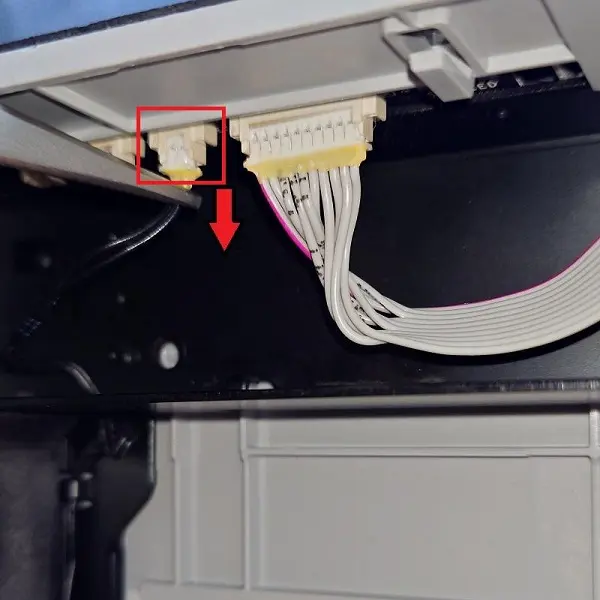

Frakobl dørdetektionskablets stik ved at trække det nedad.

Trin 3 - Fjern dørdetektionskablet

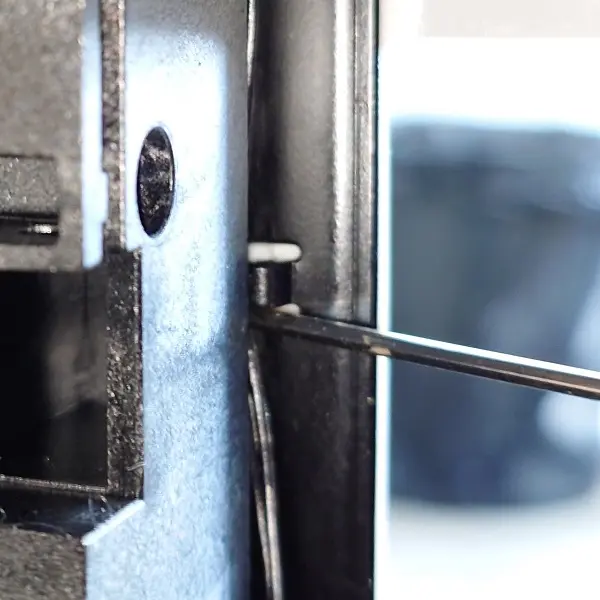

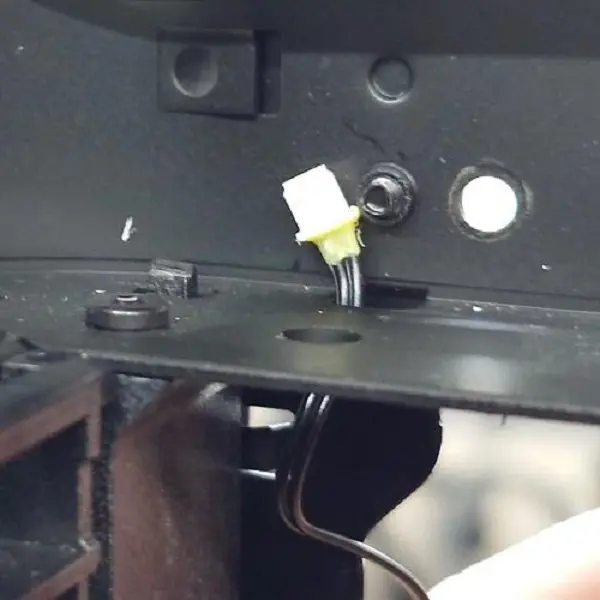

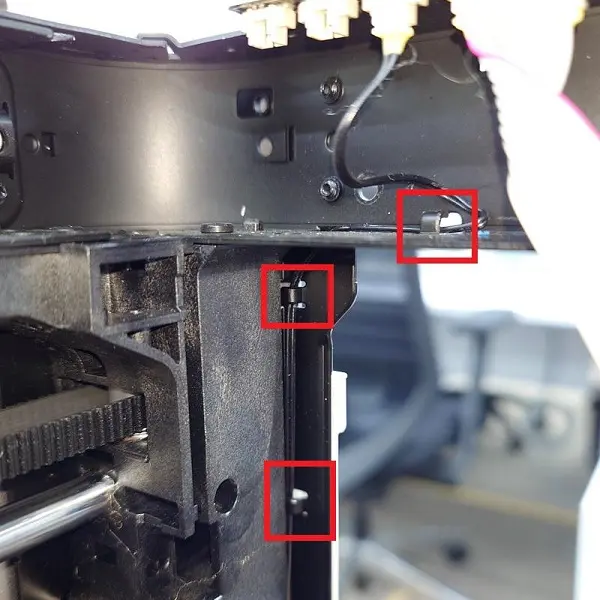

Fjern dørdetektionskablet fra de 3 beslag vist i figur 1-3-1. Brug forsigtigt en H1.5 unbrakonøgle eller andet værktøj til at skubbe kablet ud af beslaget. Kabelstikket kan fjernes fra rammeåbningen, når kablet er løsnet, som vist i figur 1-3-3. Denne procedure kan være vanskelig, men er du ikke i stand til at fjerne kablet fra beslagene og er sikker på, at dørdetektionsknappen er defekt, kan du klippe kablet over og fjerne det.

Trin 4 - Fjern dørdetektionsknappen

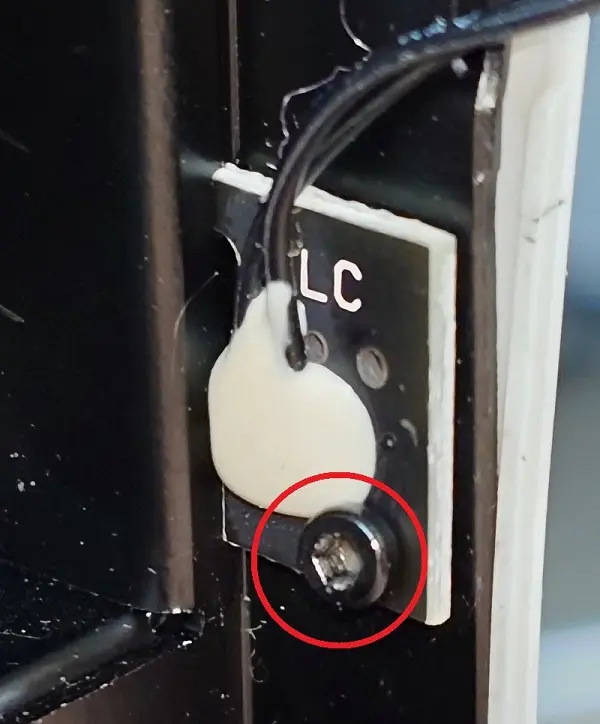

Brug en H1.5 unbrakonøgle til at fjerne 1 skrue og tag dørdetektionsknappen af.

Betjeningsvejledning - Montering

Trin 1 - Installer dørdetektionsknappen

Placér dørdetektionsknappen på rammen og brug en H1.5 unbrakonøgle til at fastgøre den med 1 skrue. Skruen skal strammes helt, og kontroller, at dørdetektionsknappen ikke forskyder sig, når der trykkes på den fra silikonepudestriplens ydre fremspring forrest - ellers virker kontakten ikke korrekt.

Trin 2 - Installer dørdetektionskablet

Før kablet igennem åbningen øverst på dørrammen og sæt det derefter tilbage i de tilsvarende clips nedefra og op. Brug en H1.5 unbrakonøgle til at flytte kablet hen til kanten af beslaget og træk derefter forsigtigt kablet på plads i beslaget. Undgå at beskadige kablet ved brug af overdreven kraft. Det er en vanskelig procedure, men er du ikke i stand til at fastgøre kablet i beslaget, kan du tape kablet til dørrammen - det påvirker ikke delens funktion.

Trin 3 - Tilslut dørdetektionskablet til knappanelet

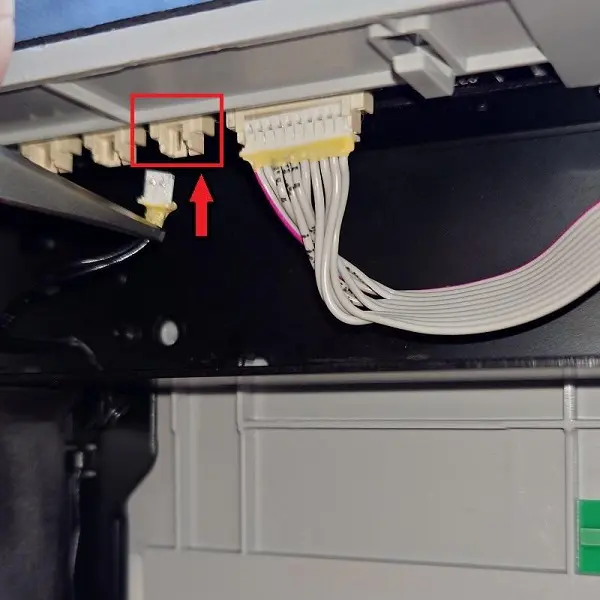

Tilslut dørdetektionskablets stik til knappanelet ved at skubbe det opad som vist på billedet. Bemærk, at det skal tilsluttes i stikket tættest på knappanelets båndkabel. Sørg for, at siden med notch vender indad, og tilslut det ikke baglæns.
