Installationsvejledning til P1P-indkapslingskit

P1P-indkapslingskit

Vi har introduceret den nye P1S 3D-printer og samtidig lanceret det officielle opgraderingskit, så alle kan få glæde af størstedelen af de opgraderinger, P1S introducerer. For at forenkle opgraderingsprocessen har vi samlet installationsvejledninger til det relevante tilbehør i opgraderingskittet i denne artikel.

Bemærk: Fra P1-seriens OTA-version 01.05.00.00 (læs mere i P1P/P1S og AMS firmware-udgivelseshistorik) understøtter P1P nu et flag, der bekræfter, om P1P er opgraderet med en indkapsling. Det findes under "Accessories" -> "Upgrade Kit". Når denne mulighed er valgt, kan du bruge P1S Bambu Studio-profilerne uden prompten "Incorrect printer model". (Understøttet Studio-version: 1.8.1 og nyere).

Når P1P-indkapslingskittet er installeret korrekt, skal du foretage følgende indstillinger på P1P:

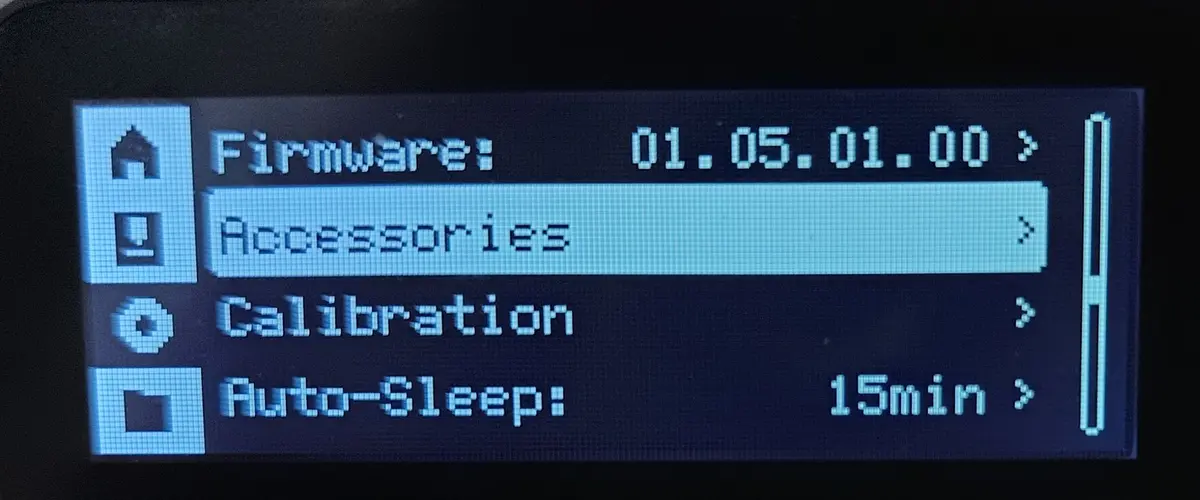

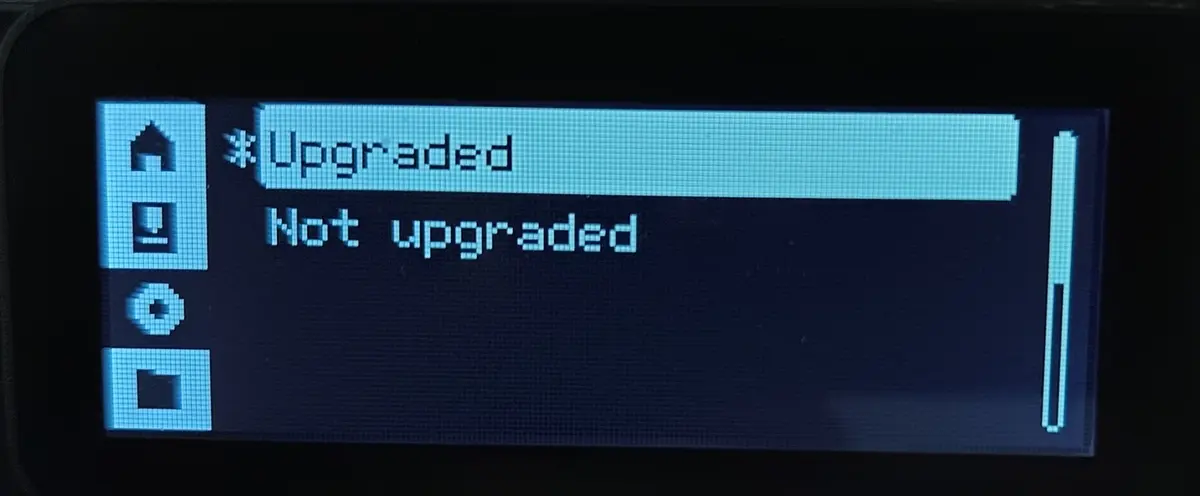

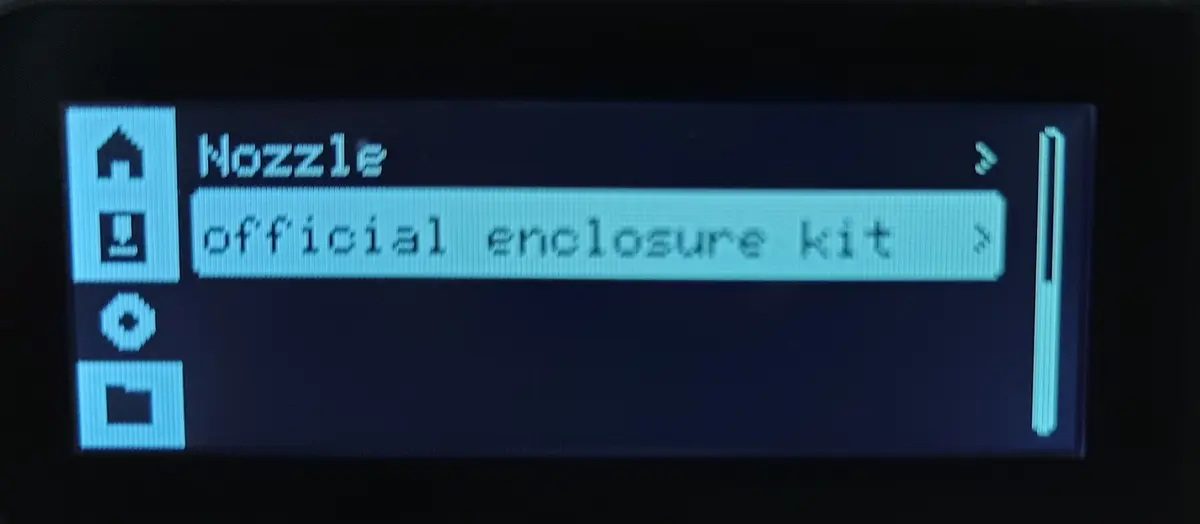

Klik "Accessories" → "official enclosure kit" → "Upgraded".

Du kan også følge denne Firmware-opgradering for at opdatere P1P's firmware til den nyeste version.

I kassen

(Nr. 1-7 er indkapslingsdele; nr. 8-14 er opgraderingsdele)

Bemærk: Før du starter opgraderingen, anbefales det at 3D-printe luftkanalen til kammertemperatur-regulatorblæseren.

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelse, herunder arbejde på printerens elektronik og toolhead-ledninger. Arbejde med tændt printer kan resultere i kortslutning, som fører til skader på elektronikken og sikkerhedsfarer.

Under vedligeholdelse eller fejlsøgning kan du være nødt til at adskille dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de kommer i kontakt med hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skader på printerens elektronik og yderligere problemer.

Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Det forhindrer kortslutninger eller skader på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du betænkeligheder eller spørgsmål til denne guide, så opret en ny sag på vores supportside, så hjælper vi dig hurtigst muligt.

Montér opgraderingskittet

Vigtigt

1. Print luftkanalen (.3mf-model) før opgraderingen, og vi anbefaler at montere kabelkæden først(installationsvejledning).

2. På grund af de strukturelle opgraderinger i P1S skal du følge anvisningerne nedenfor for at inspicere sidepanelerne og printerbasen, før du monterer sidepanelerne. Fjern tappene, hvis nødvendigt.

Videoguide:

Fremgangsmåde:

1. Print luftkanalen (klik for at downloade .3mf-modellen af luftkanalen)

2. Montér kabelkæde-samlingen og PTFE-slangen ved at følge installationsvejledningen(klik her)

3. Tag SD-kortet og skærmen ud, og afmontér derefter frontdækslet på P1P

4. Montér monteringskittet til frontdøren (1 skrue er nok til det nederste hængsel; vil du spænde 2 skruer, skal du bøje den blokerende søjle en smule)

5. Afmontér spoleholderen og metalbagpanelet på P1P

6. Afmontér beslaget til hjælpeblæseren til delkøling (hvis det tidligere er monteret)

7. Montér venstre panel

8. Montér hjælpeblæser til delkøling

9. Fjern kølepladen på MC-boardet, og montér MC-boardblæseren

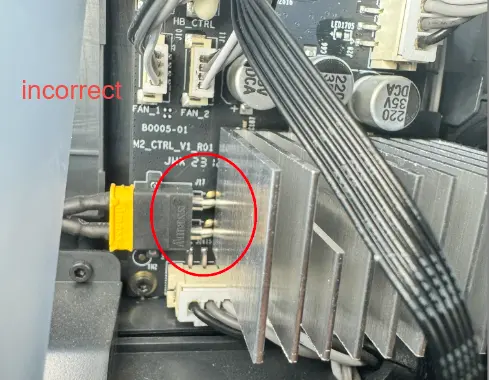

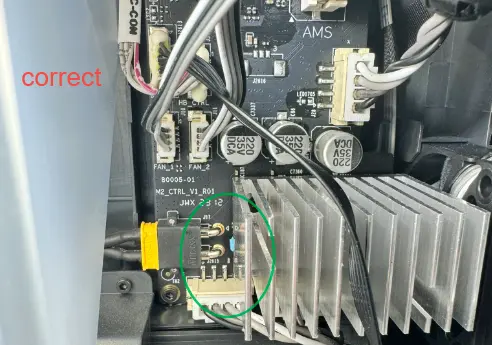

Bemærk: Når du monterer den originale køleplade på P1P MC-boardet, så sørg for, at kølepladens retning er korrekt. Monterer du kølepladen omvendt, kan det føre til direkte kontakt mellem kølepladen og 24V-strømforsyningen og dermed kortslutning.

10. Montér højre panel

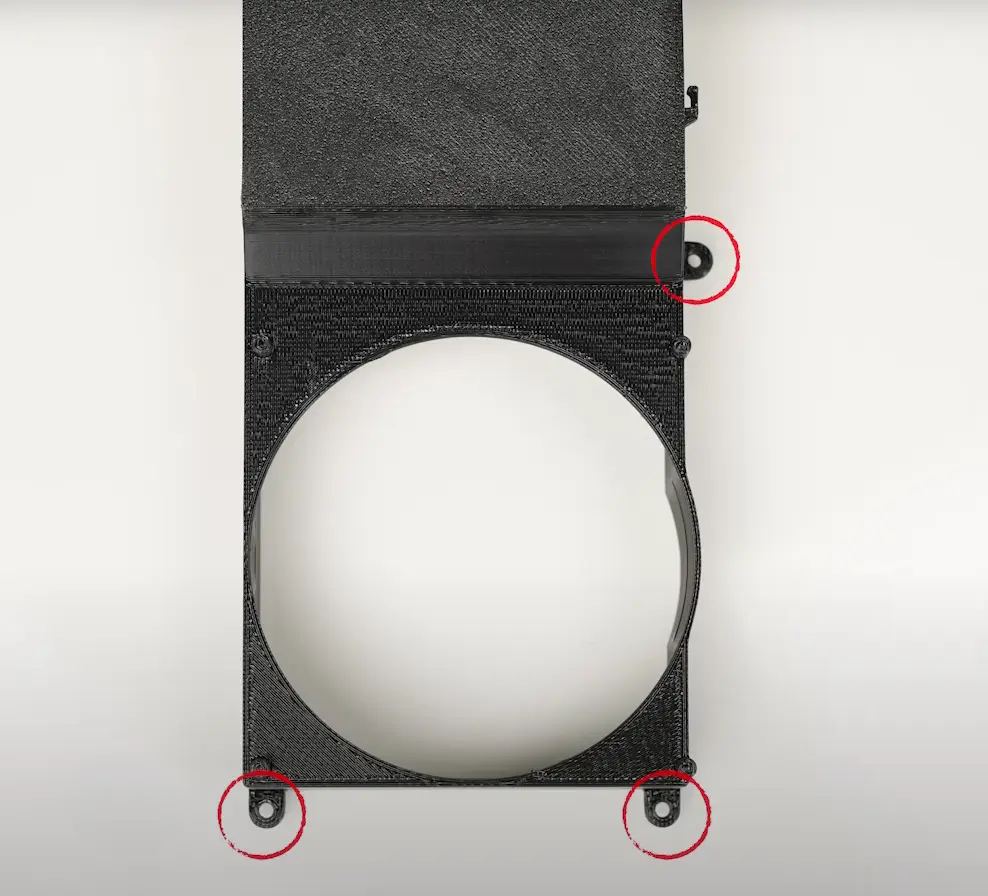

11. Montér kammertemperatur-regulatorblæseren, og placér det aktive kulluftfilter

Ved montering af blæseren er der ikke brug for skruer. Sæt blot blæseren fast på luftkanalen. Som vist i videoen kræves tre skruer til at fastgøre forbindelsen mellem luftkanalen og printerens lining.

12. Montér P1S metalbagpanelet, og montér spoleholderen (sørg for, at kabelkæden er færdigmonteret, før du monterer bagpanelet)

13. Montér P1S frontdækslet, skærmen og micro SD-kortet

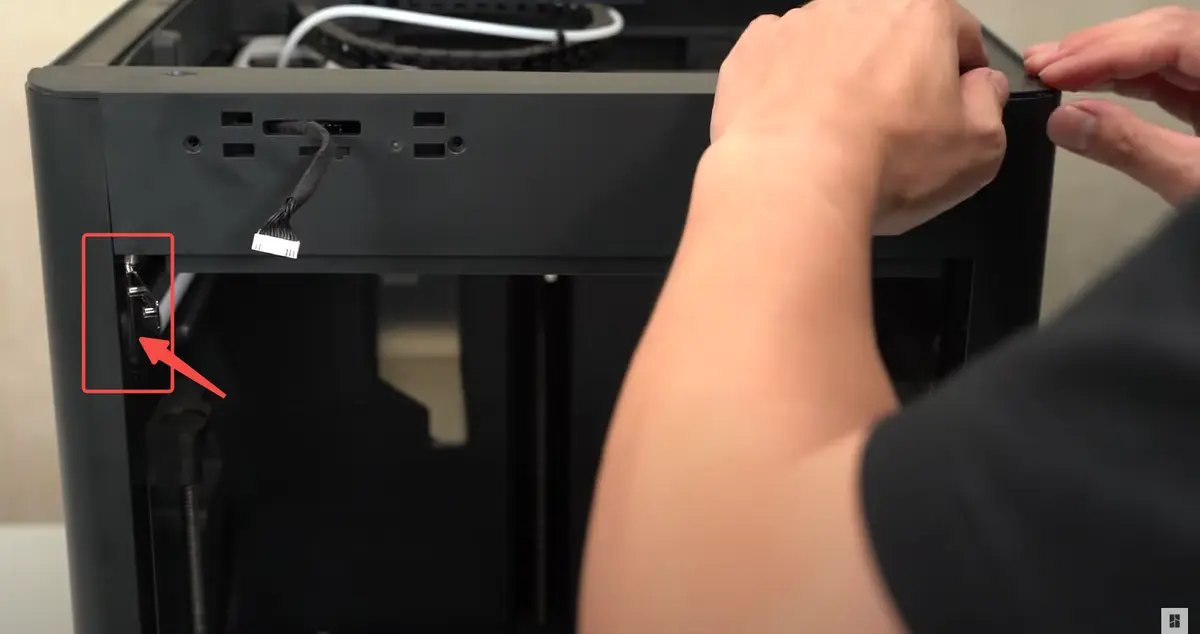

Ved montering af frontdækslet skal du dreje hængslet udad for at undgå, at det sætter sig fast inde i frontdækslet.

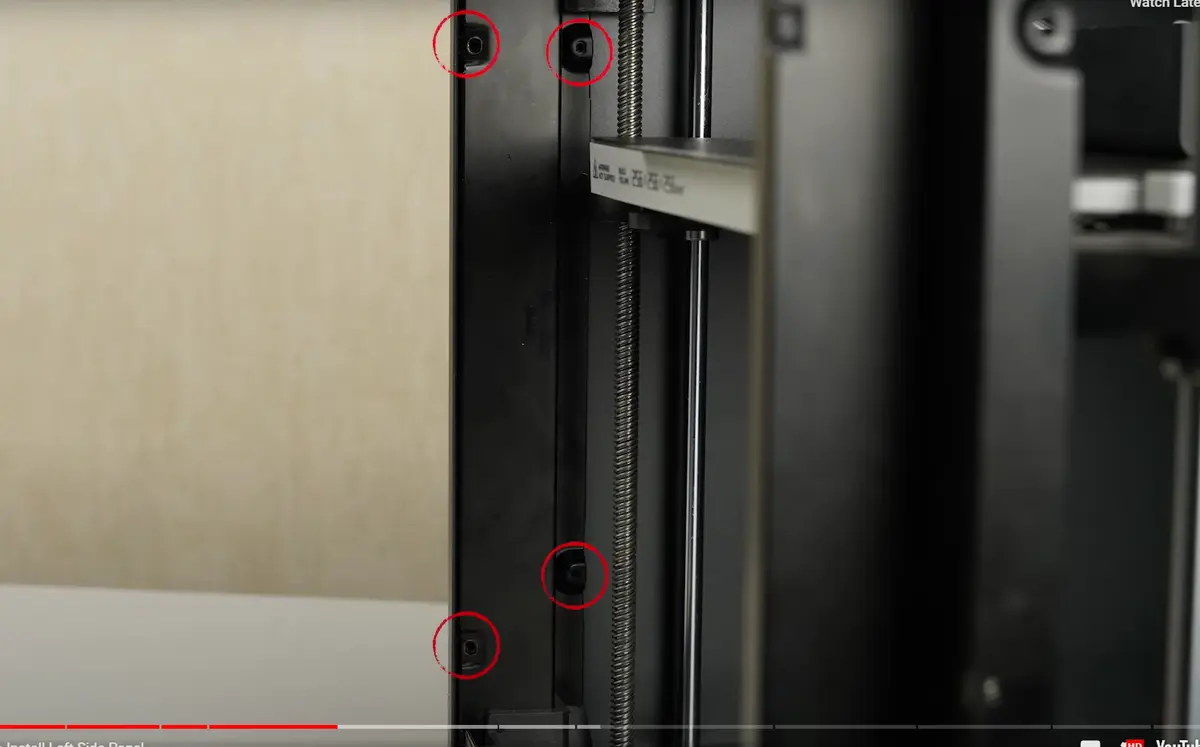

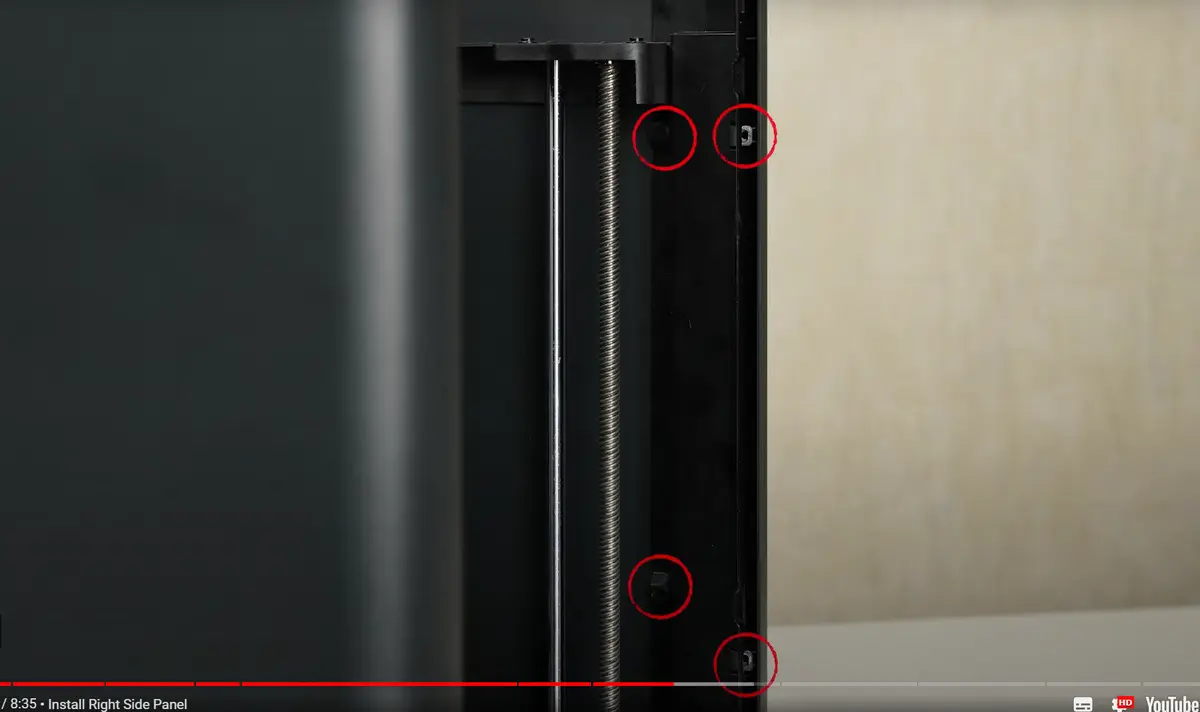

Har du svært ved at få frontdækslet på plads under monteringen, kan du prøve at løsne skruerne foran på venstre og højre sidepanel en smule (som vist i diagrammet nedenfor). Det gør det lettere at få frontdækslet på plads.

14. Montér gummilisten til frontdøren, montér glasfrontdøren, og placér den øverste glasplade

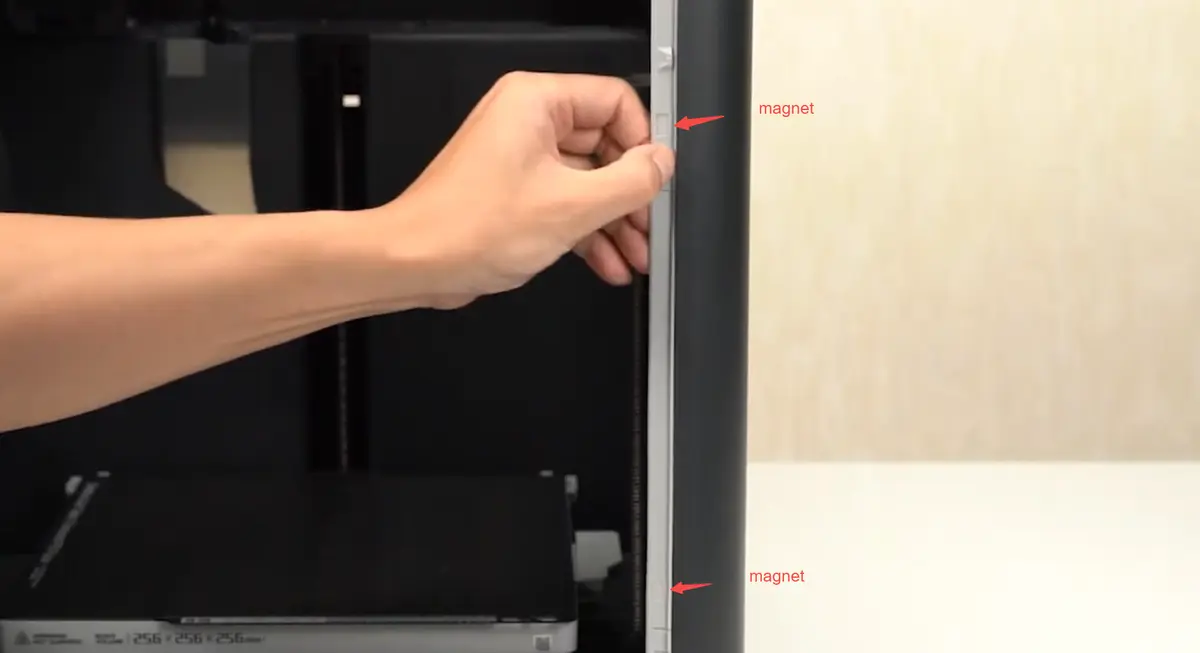

Frontdørens tætningsliste er elastisk og kan deformeres under monteringen. Vi anbefaler at justere frontdørens tætningsliste ud fra magnetens position.

Skrueliste

Verificér færdiggørelse/succes

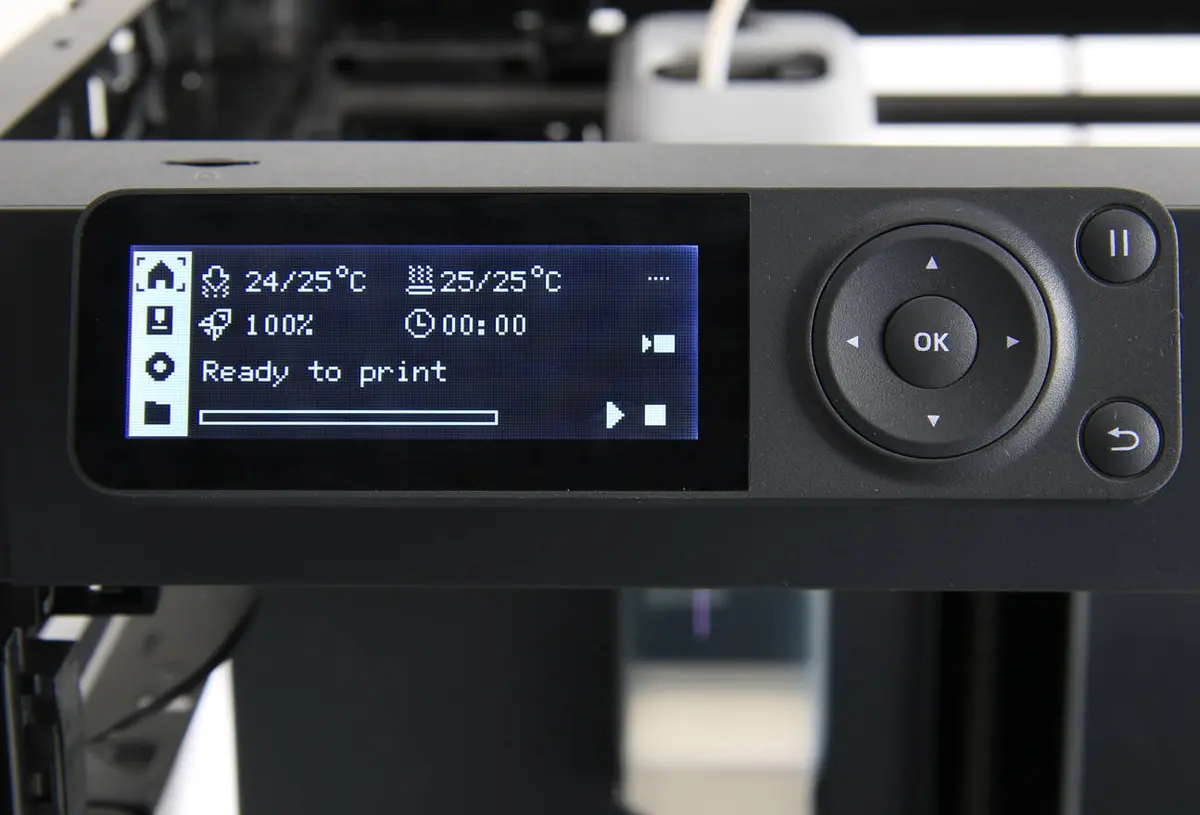

1. Tænd printeren, og verificér, at skærmen vises normalt, og at knapperne på den reagerer som forventet.

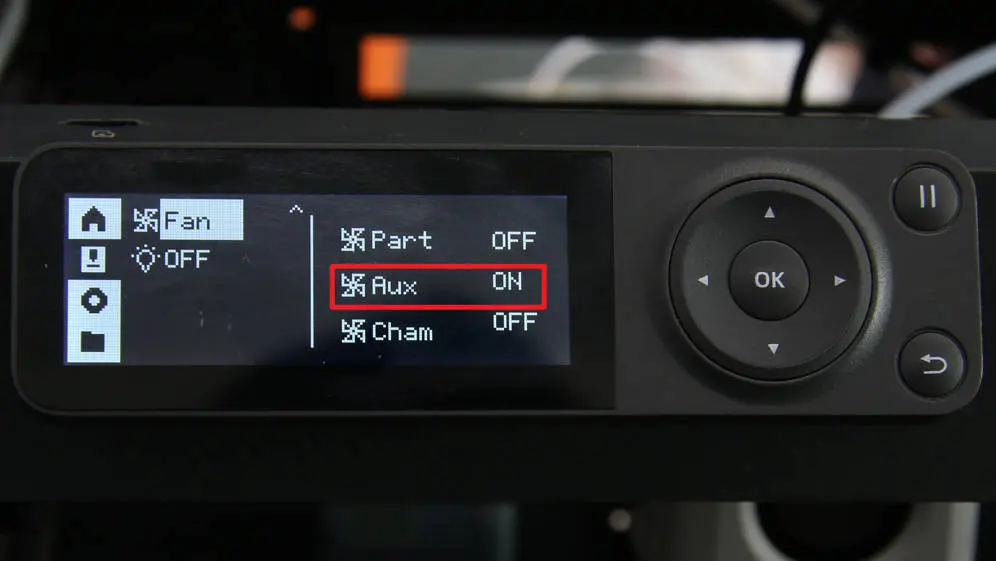

2. Tryk på ikonet for hjælpeblæseren på skærmen for at aktivere hjælpeblæseren. Bekræft, at blæseren kan tændes og slukkes normalt.

Kalibreringstrin efter handlingen

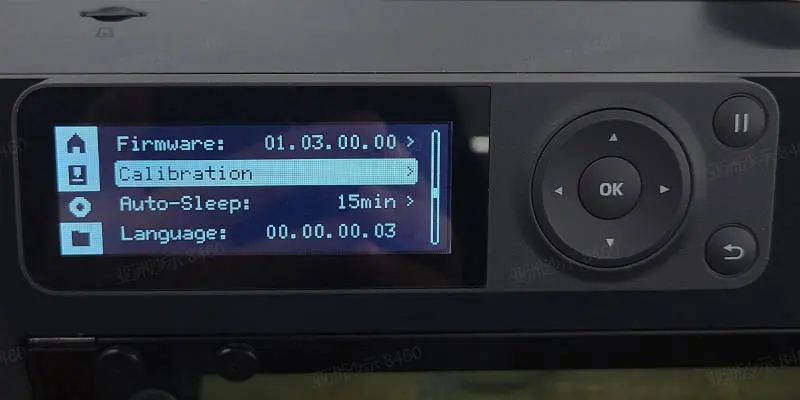

Betjen skærmen, start en kalibreringsproces, og bekræft, at kalibreringen kan gennemføres og bestås.
