Opgraderingsguide til P1S-ekstruder til slibende filament

Hvordan opgraderer du ekstruder og hotend?

Vælg din opgraderingsvej

Start med at købe delene i hærdet stål til din P1S. Du har to muligheder:

• Komplette enheder: Køb et fuldt tandhjuls- og hotend-sæt i hærdet stål til ekstruderen (sørg for at vælge sættet til P1-serien). Det er lidt dyrere, men du får reservedele i rustfrit stål (de originale) i tilfælde af, at noget senere svigter. Det er også den hurtigste opgradering, da du nemmere skifter hotend.
• Enkeltdele: Køb kun tandhjulene i hærdet stål (til ekstruderen) og dysen (til hotend). Det er en smule billigere, men tager lidt længere tid, fordi du skal skille den eksisterende ekstruder og hotend ad for at montere delene.

Da direkte opgradering af de komplette enheder er enklere, har vi lavet denne dedikerede video, der viser processen. Inden du starter, udfør en filamentaflæsning for at fjerne filamentet fra toolhead:

Hvis du vil opgradere enkeltdele, hjælper trinnene nedenfor dig med at gennemføre processen.

Trin til opgradering af ekstruderens tandhjul

Trinnene nedenfor forudsætter, at du har fulgt videoen ovenfor og fjernet ekstruderen og hotend fra printeren. Hvis du ikke har set videoen, så gør det, før du går videre til dette trin.

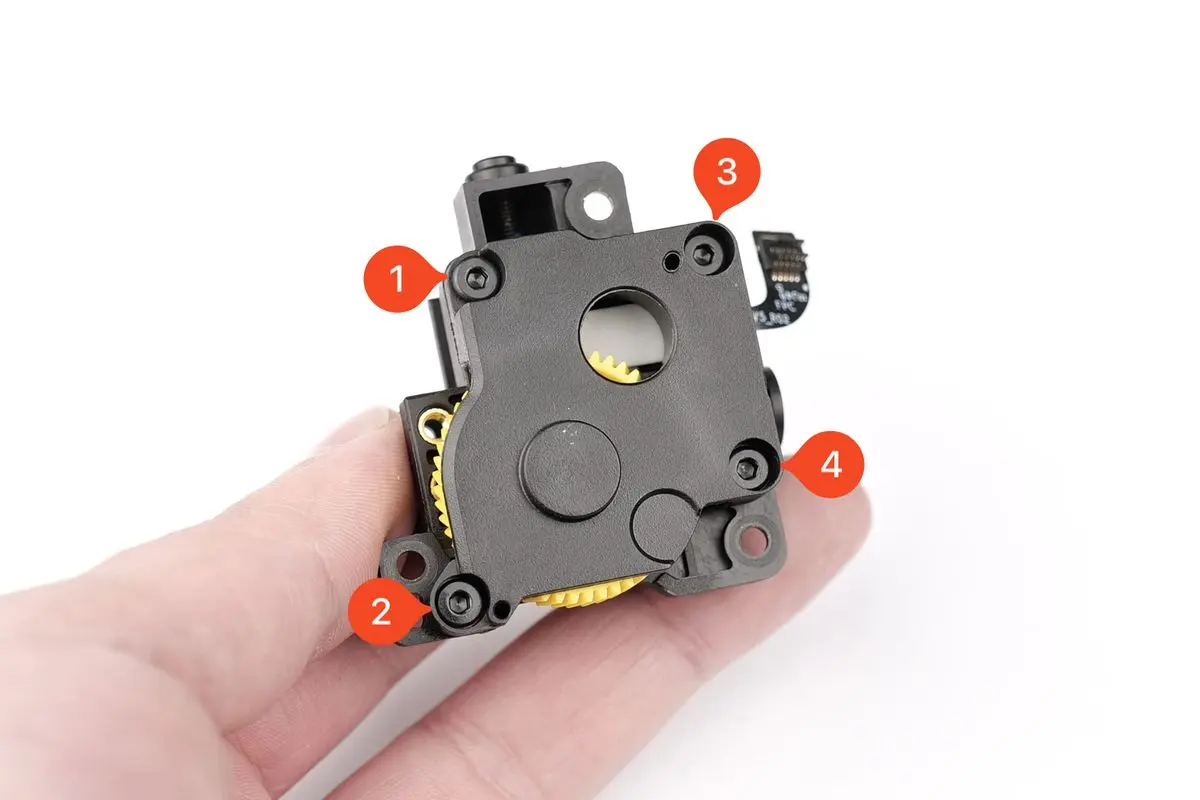

Når ekstruderen er fjernet, fjern de fire skruer, der holder bagdækslet.

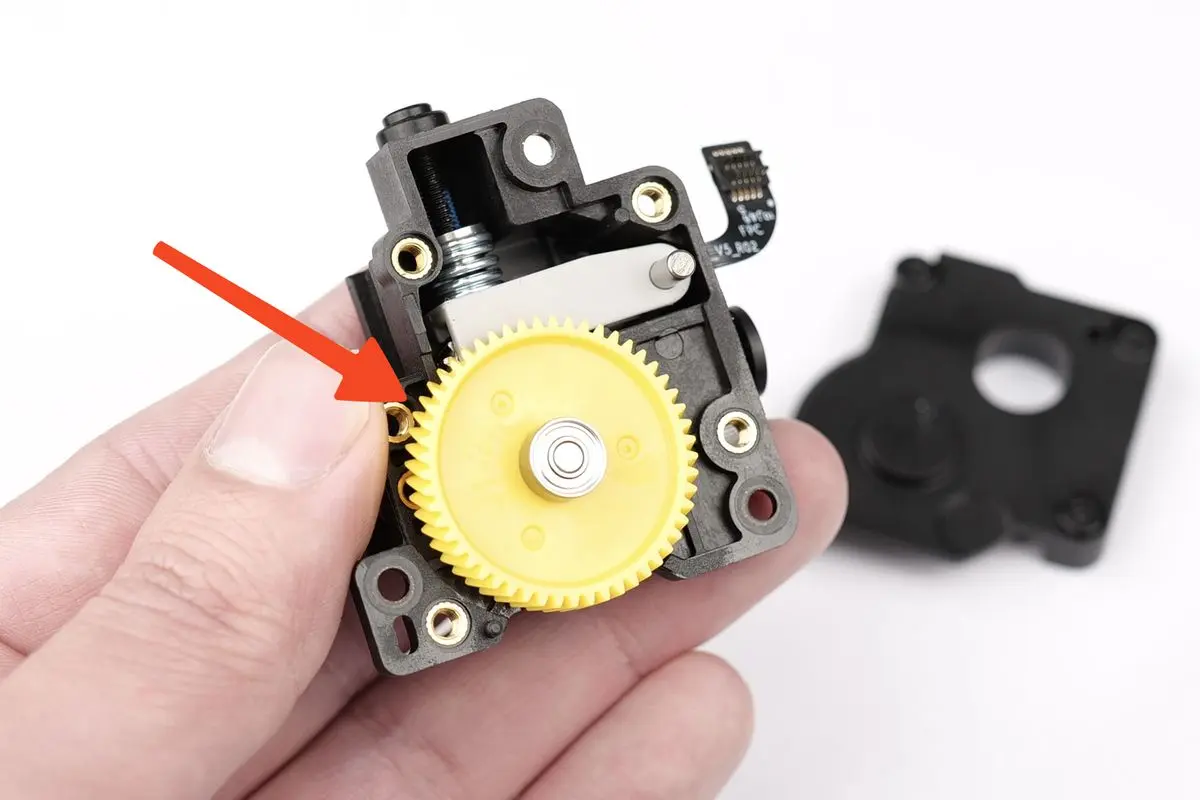

Med dækslet fjernet kan du tage det gule ekstrudertandhjul af. Tag fat i siden og træk det forsigtigt mod dig, mens du passer på ikke at miste lejet i midten.

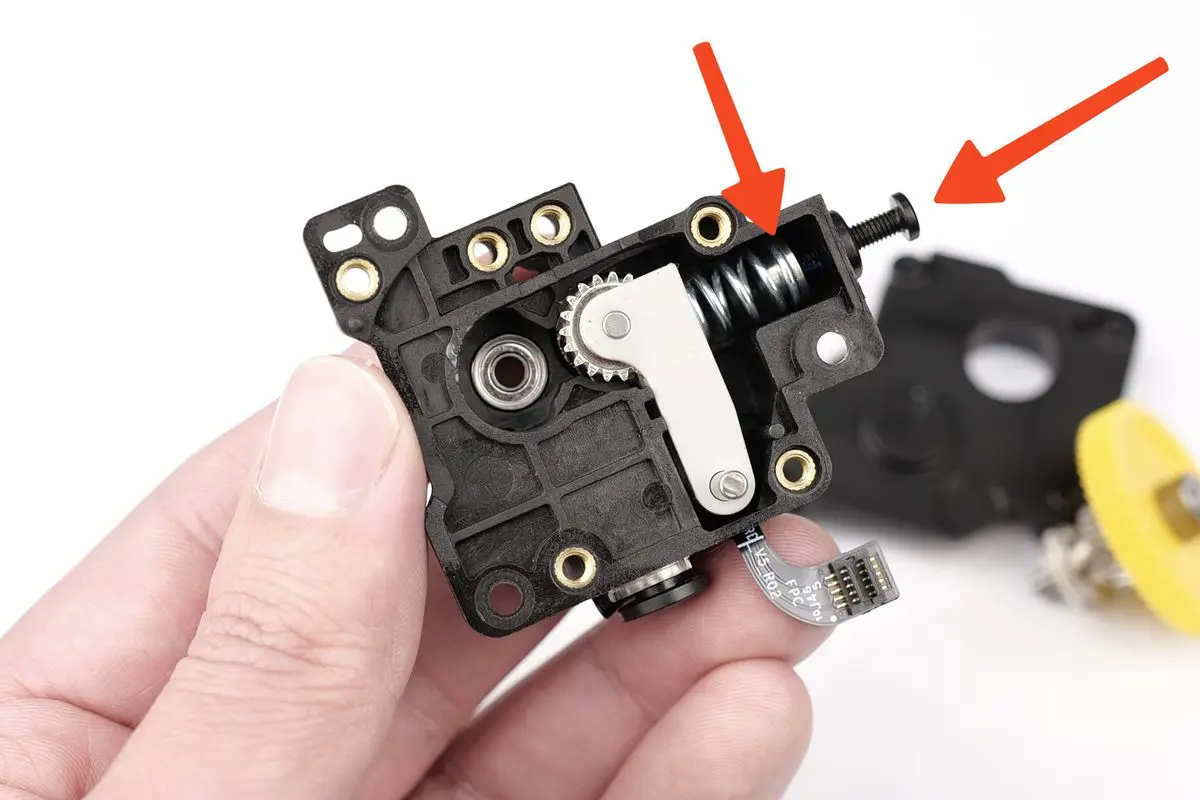

Nu skal mellemtandhjulet (idler) fjernes. Det gør du ved at løsne skruen i siden som vist på billedet nedenfor. Vær opmærksom på dette trin, for ved siden af fjederen sidder der en metalkappe, som skal blive siddende.

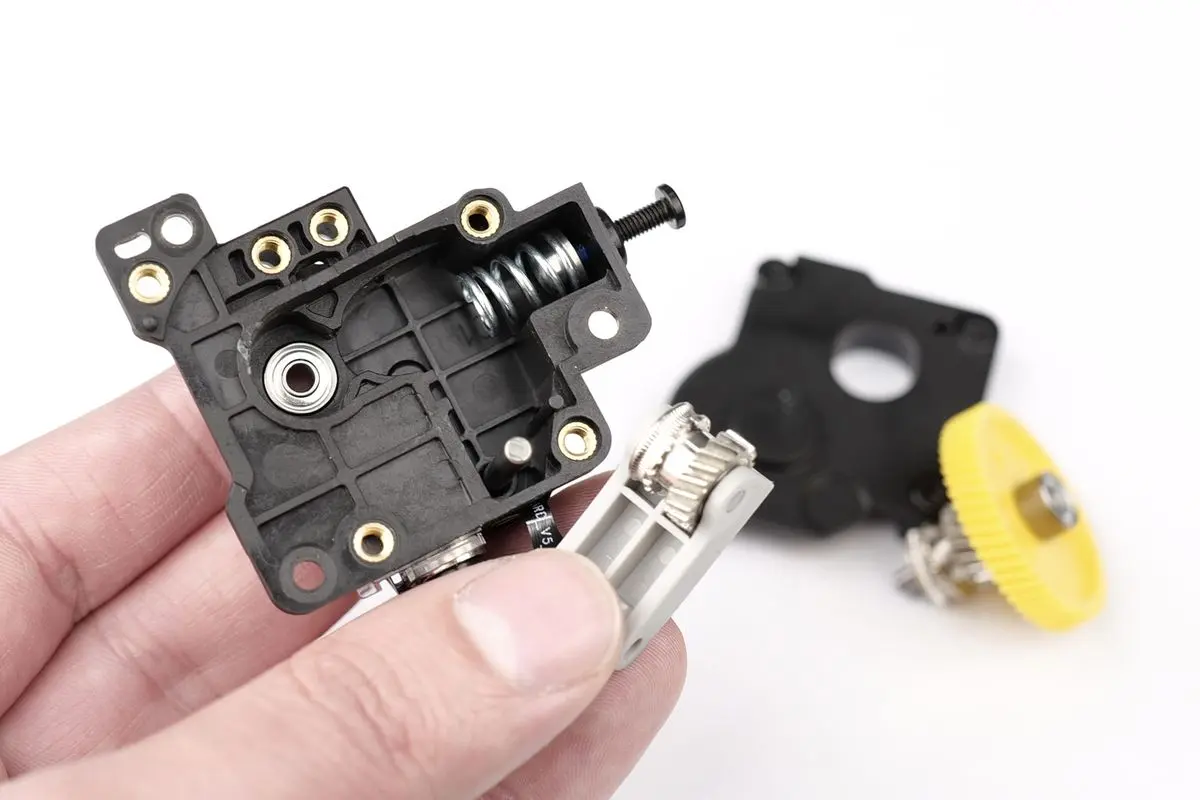

Når skruen til mellemtandhjulet er løs, kan tandhjulet trækkes op og tages ud af ekstruderen. Håndtér ekstruderen forsigtigt på dette stadie for at undgå, at fjederen og metalkappen falder ud.

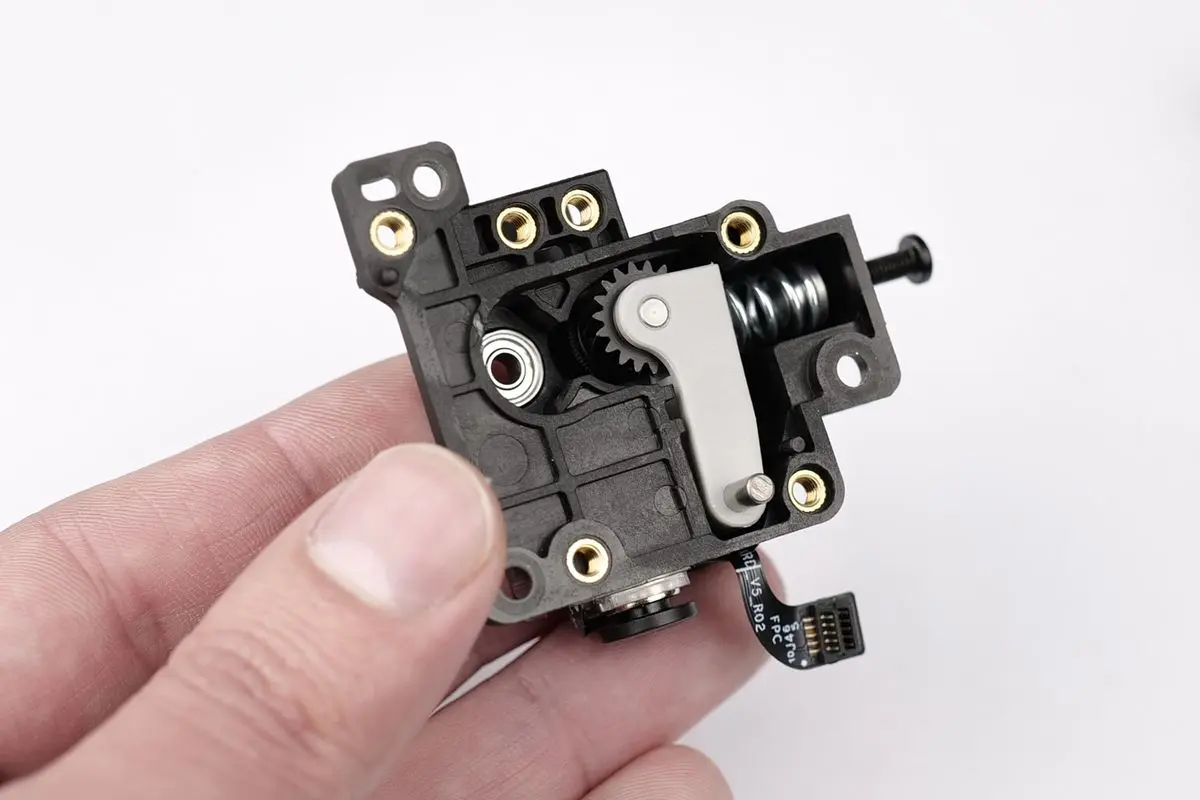

Med tandhjulene i rustfrit stål taget af kan vi gentage processen i omvendt rækkefølge for at montere tandhjulene i hærdet stål. Indsæt mellemtandhjulet i ekstruderen, og placér fjederen som vist nedenfor. Når det er monteret, spænd igen den skrue, du tidligere løsnede, så fjederen presses mod mellemtandhjulet.

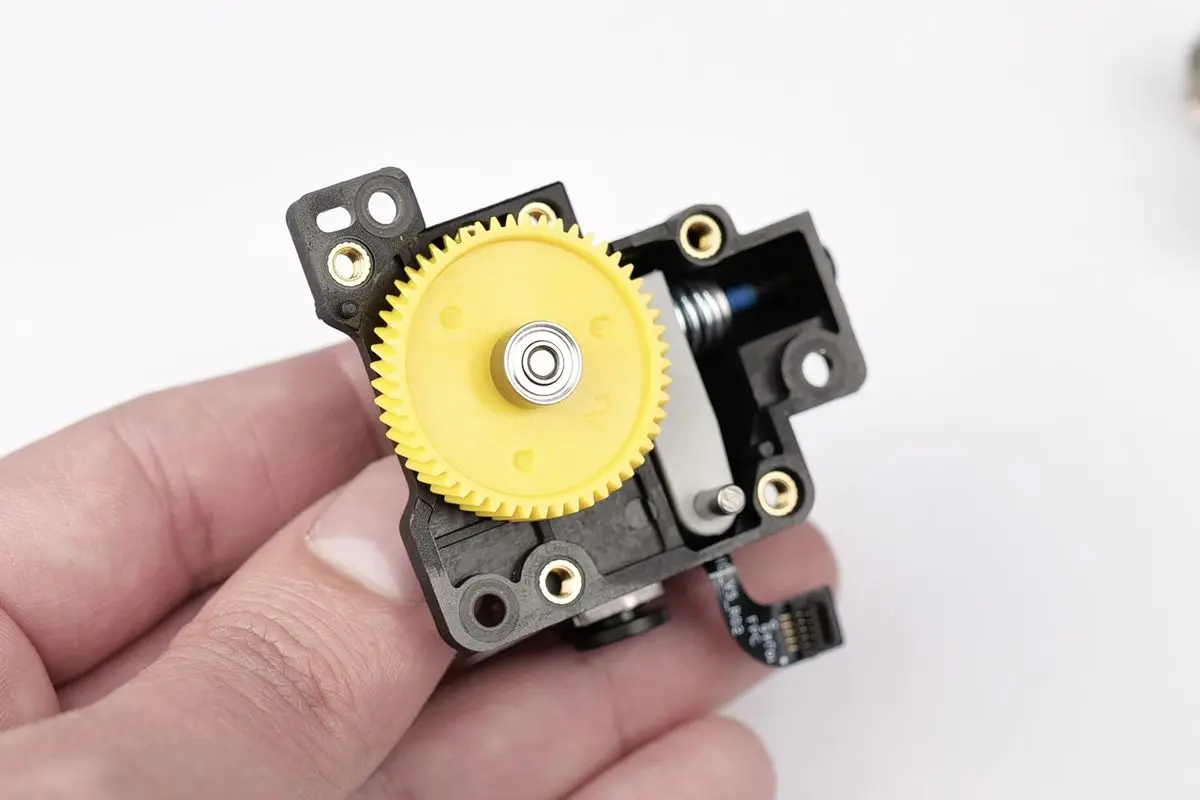

Justér nu forsigtigt akslen på det gule ekstrudertandhjul, og indsæt det forsigtigt i ekstruderhuset. Når det er monteret, ser det sådan ud. Husk også at montere det runde leje bagpå.

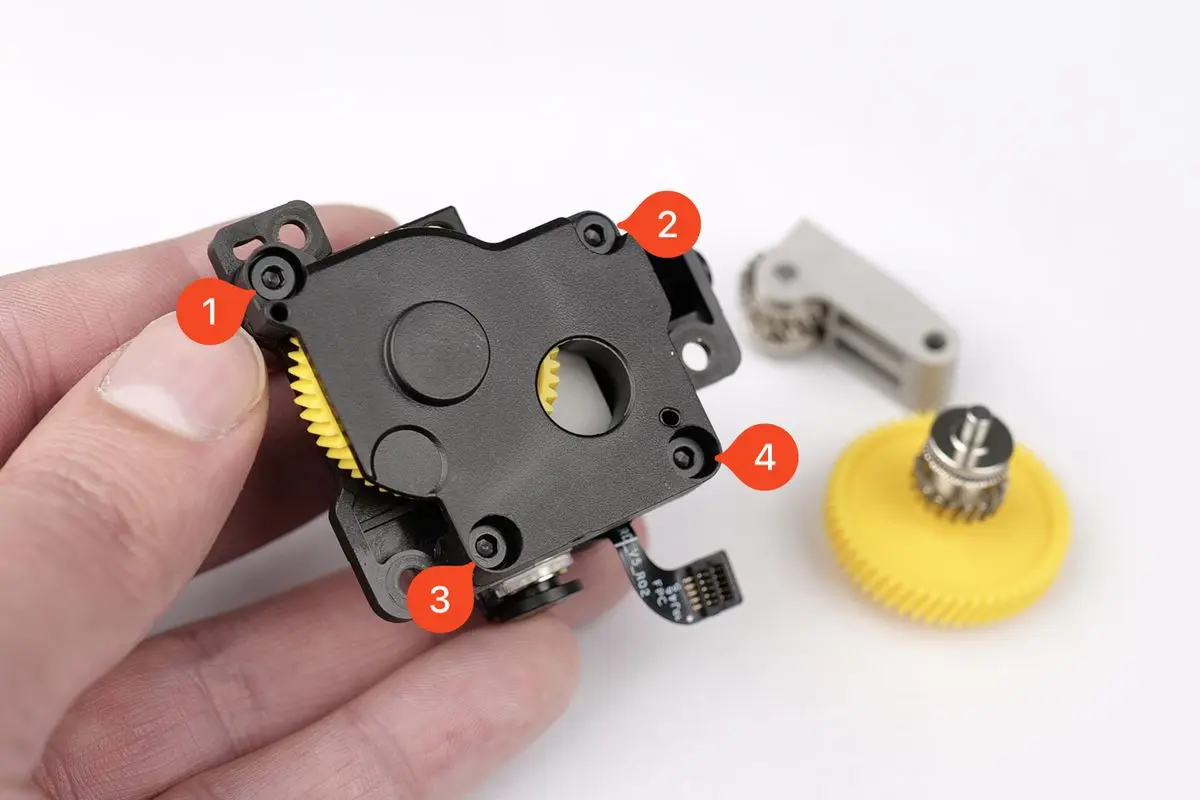

Nu mangler du blot at montere bagdækslet på ekstruderen igen og spænde de fire skruer.

Dermed er opgraderingen af ekstruderens tandhjul færdig.

Trin til opgradering af dysen

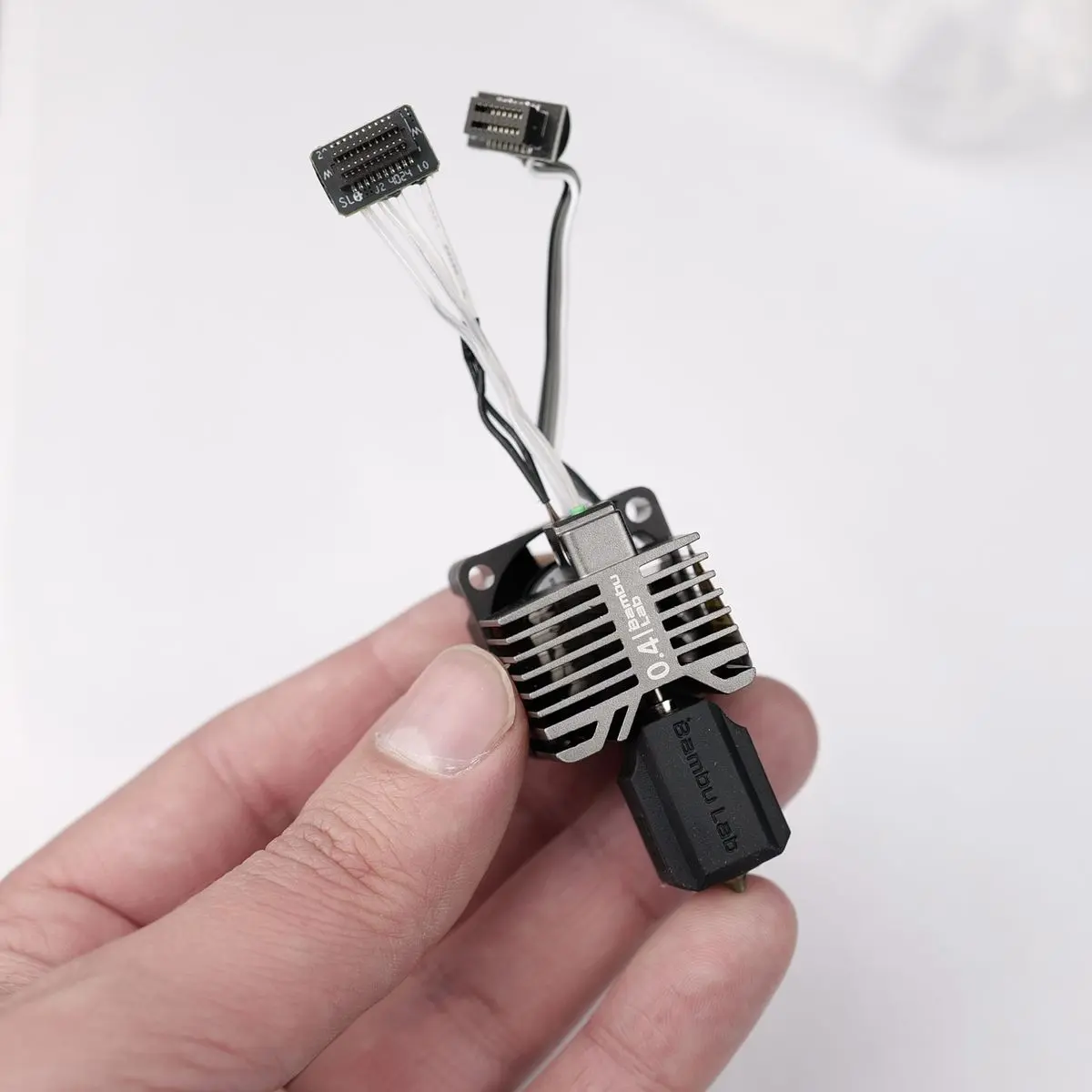

Opgradering af dysen er lidt mere omfattende, da den kræver et par ekstra trin. Når du har fjernet hotend fra printeren, ser den sådan ud.

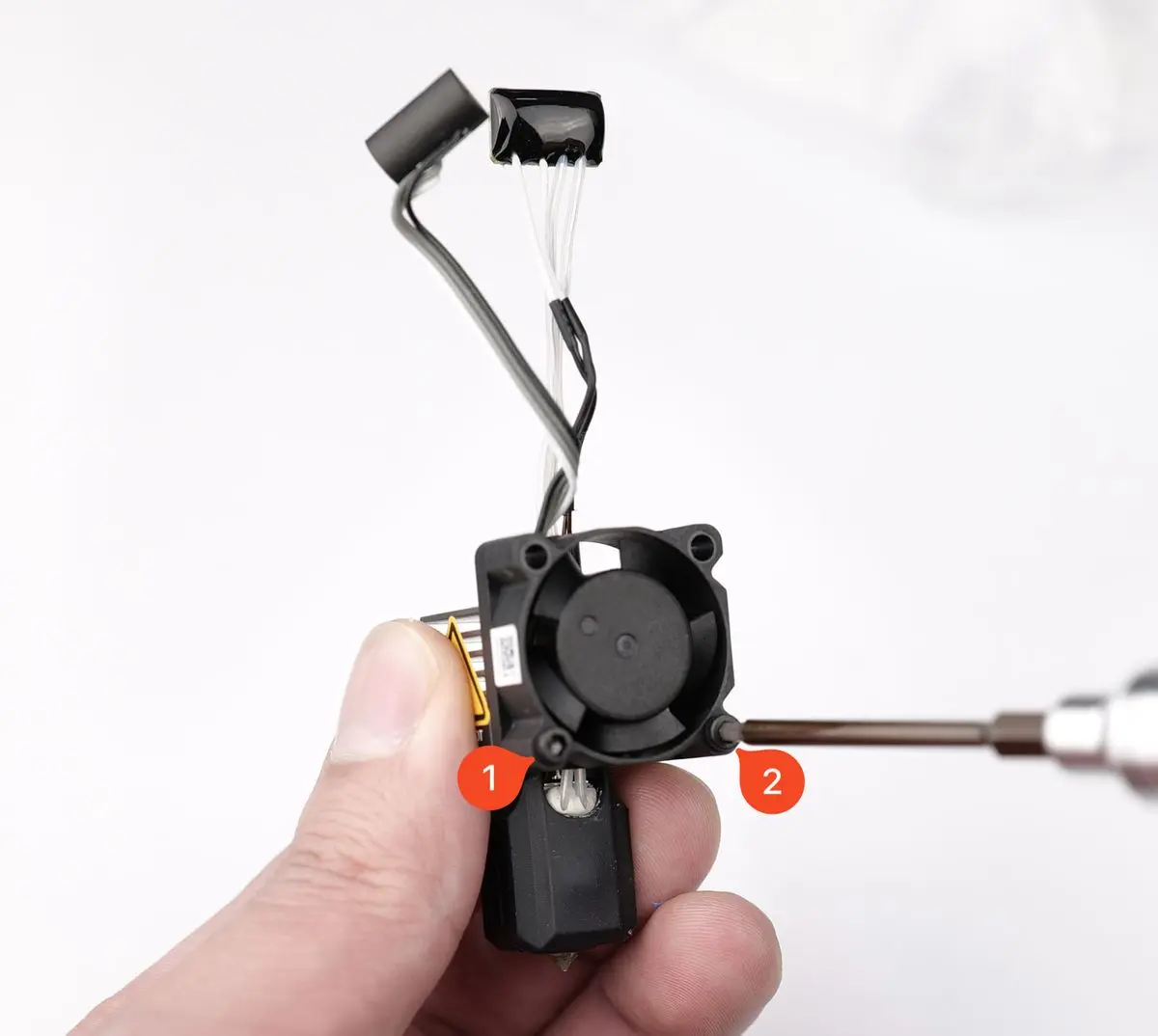

Start med at fjerne de to blæserskruer og derefter blæseren.

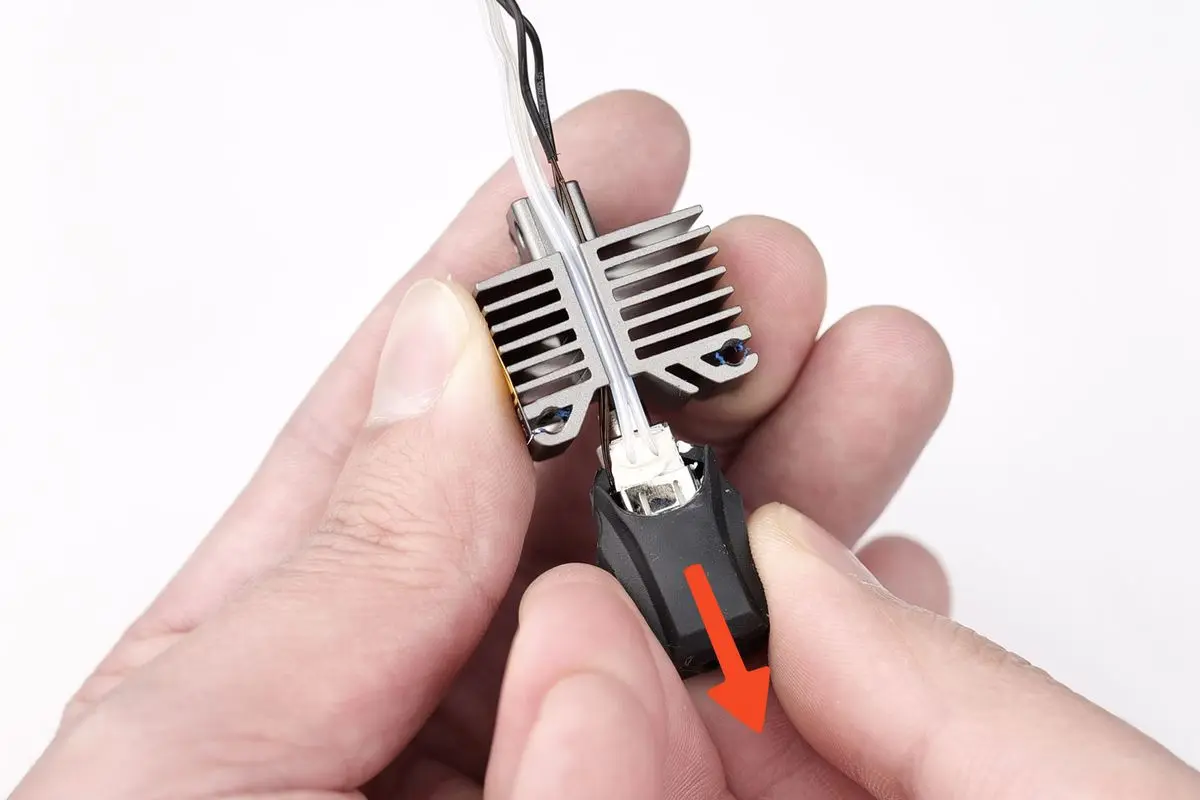

Træk derefter forsigtigt silikonesokken af dysen.

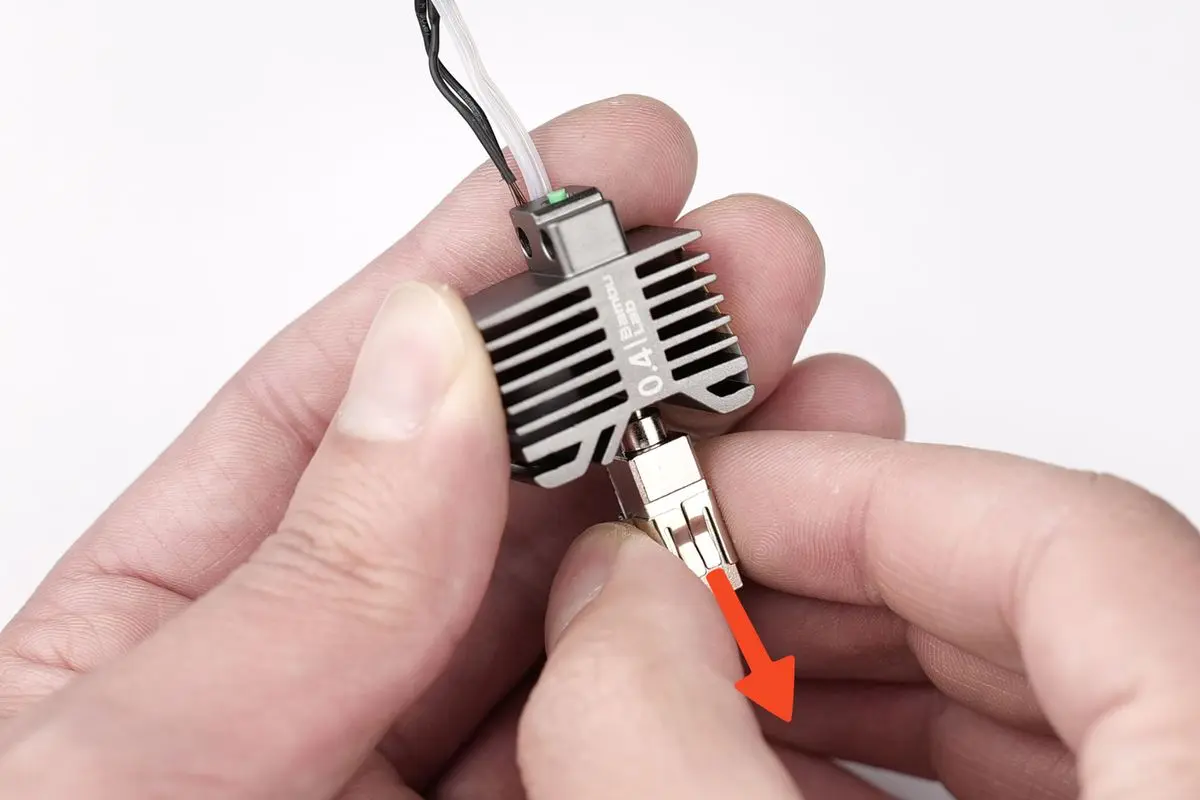

Når silikonesokken er fjernet, skal du fjerne metalclipsen, der holder varmeenheden på plads. Tag blot fat i den og træk den nedad.

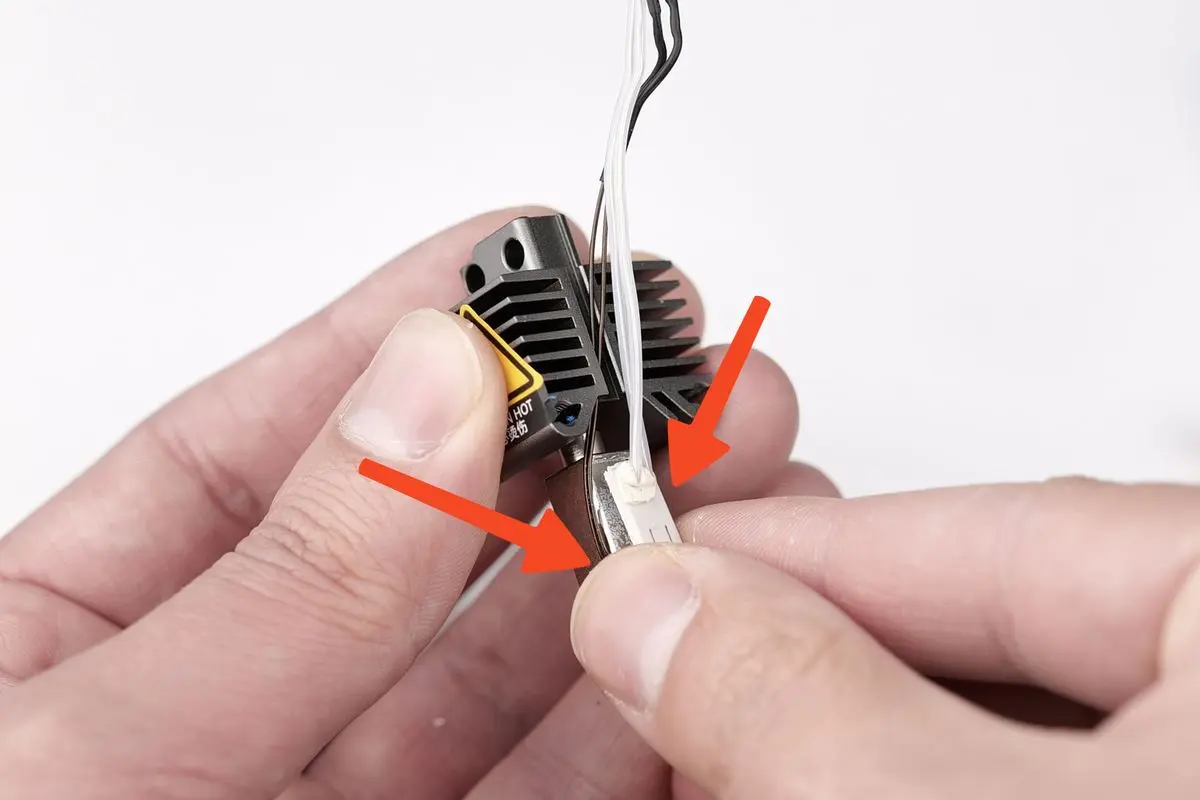

Nu skal varmeelementet og termistoren fjernes. De er fastgjort til dysen med termopasta, der hjælper varmeoverførslen mellem komponenterne. Termopastaen kan være tør, så det er vigtigt at være forsigtig og undgå at trække hårdt i ledningerne, så de ikke beskadiges. Du kan forsigtigt varme den op med en hårtørrer for at blødgøre pastaen.

Den hvide varmeenhed glider ud, men termistoren skal trækkes forsigtigt ud af hullet i siden af dysen.

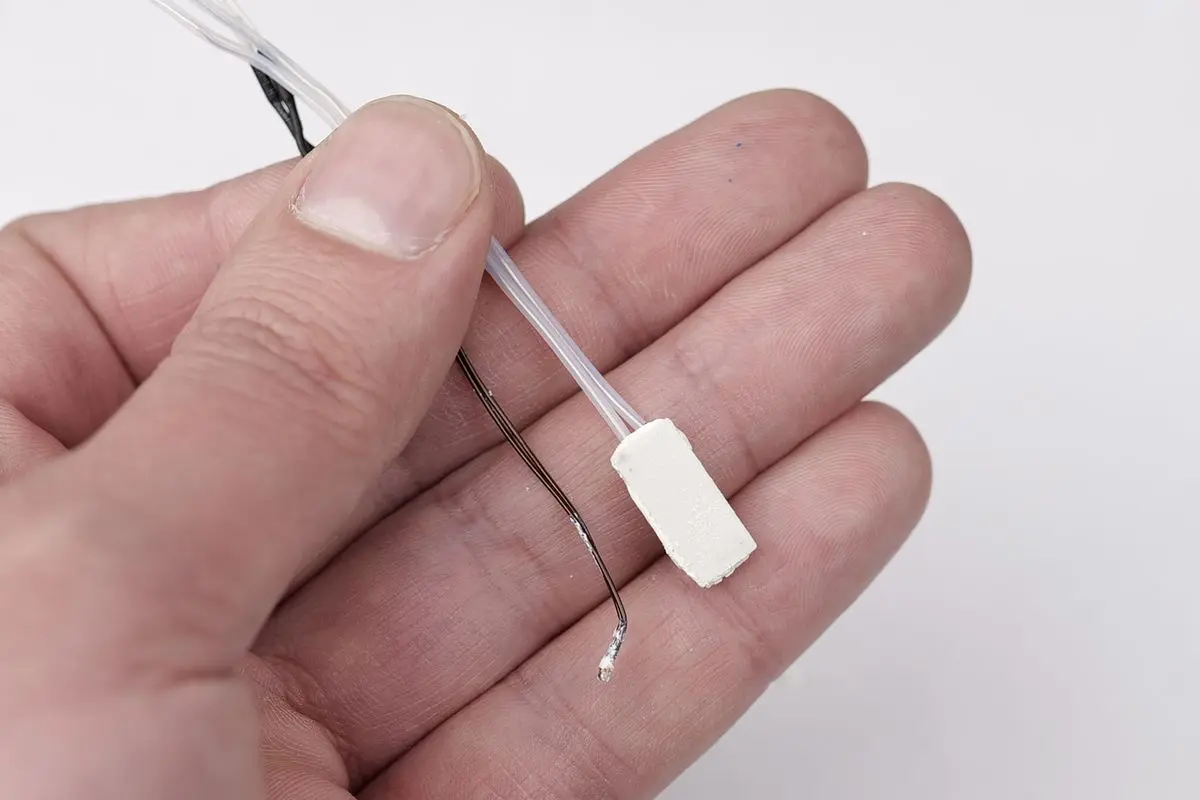

Når de er fjernet, ser termistoren og varmeelementet sådan ud. Brug lidt IPA (isopropylalkohol) til at rense dem for resterende termopasta, så de er klar til montering på den nye hærdede dyse.

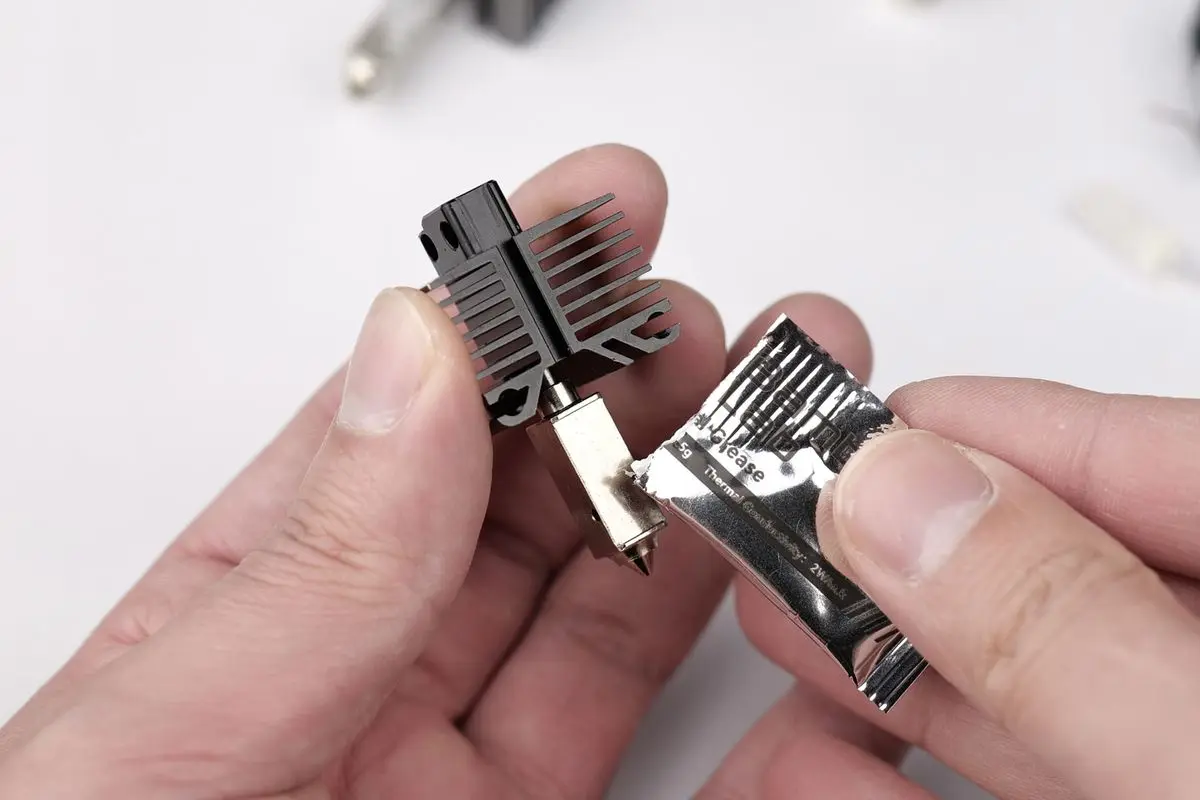

Den nye dyse i hærdet stål har ikke termopasta påført, så påfør forsigtigt en lille smule. Vær opmærksom på dysens orientering, så du påfører den på den rigtige side.

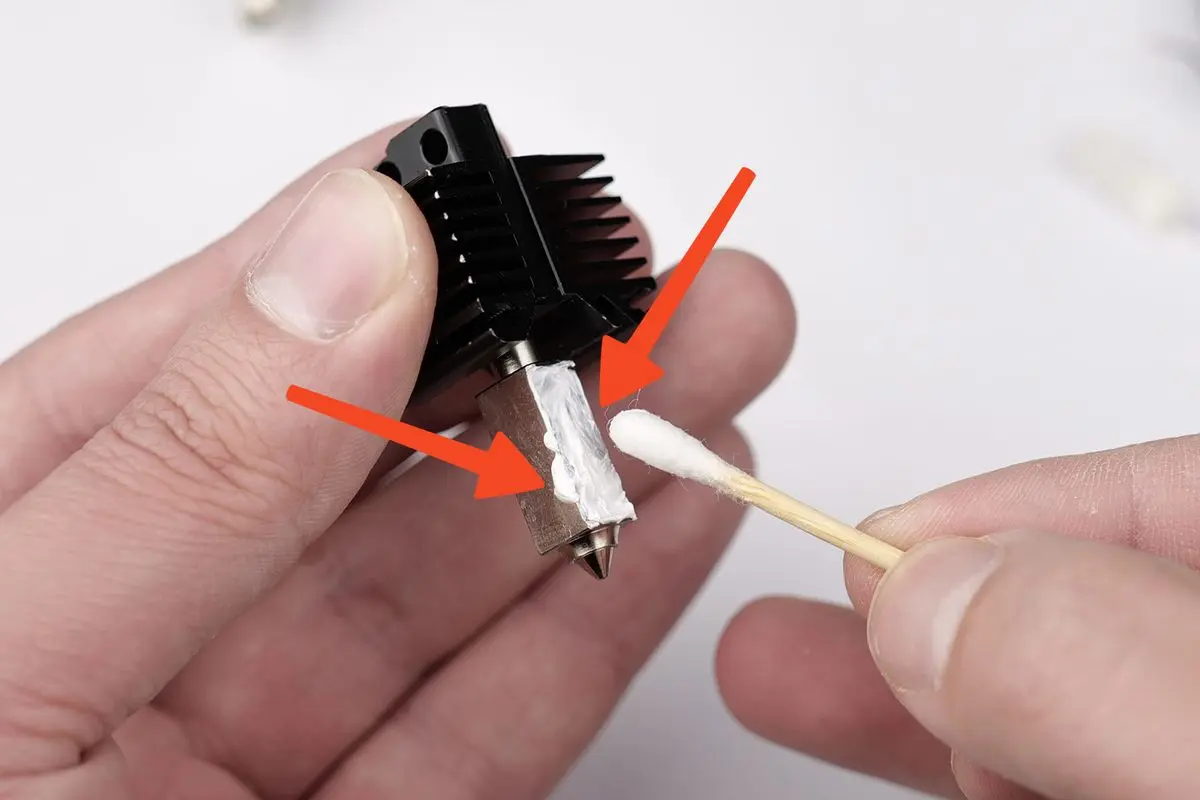

Brug en vatpind til forsigtigt at fordele termopastaen i et tyndt lag over hotend-overfladen, og sørg også for at lægge lidt inde i termistorhullet fra venstre side. Påfør ikke for meget, da det vil blive presset ud.

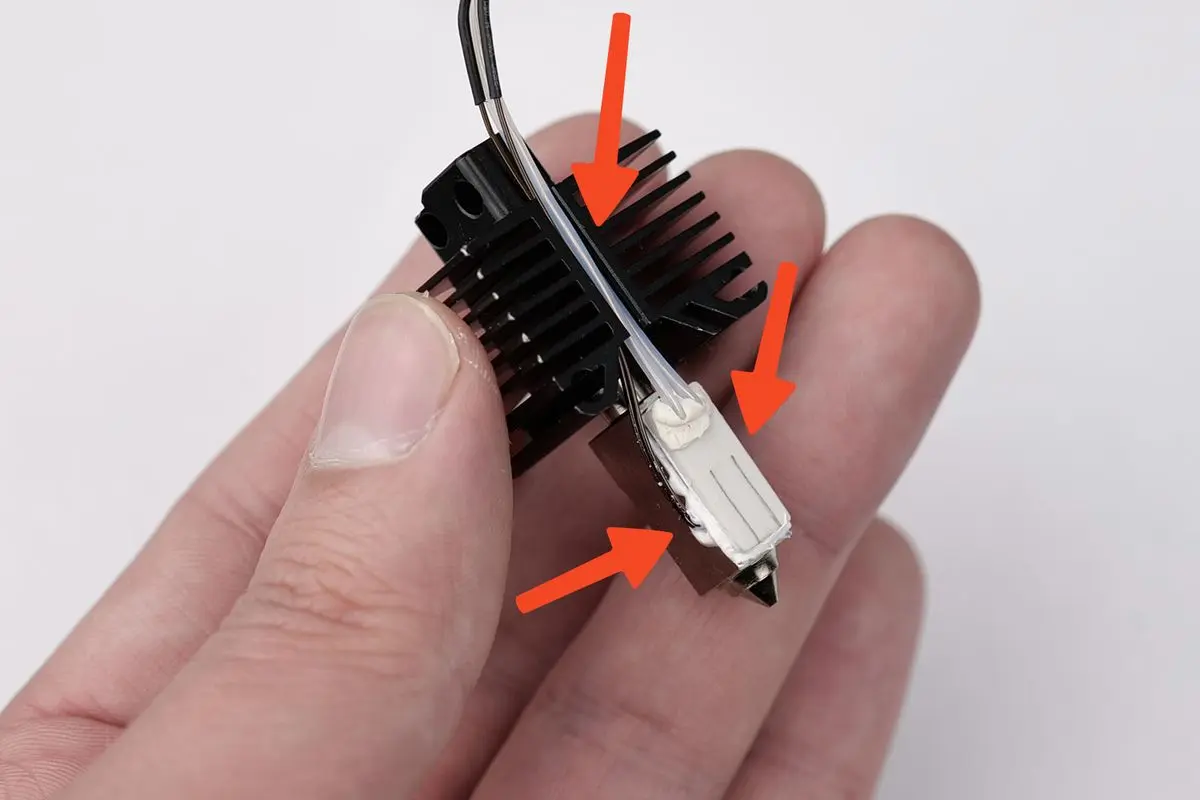

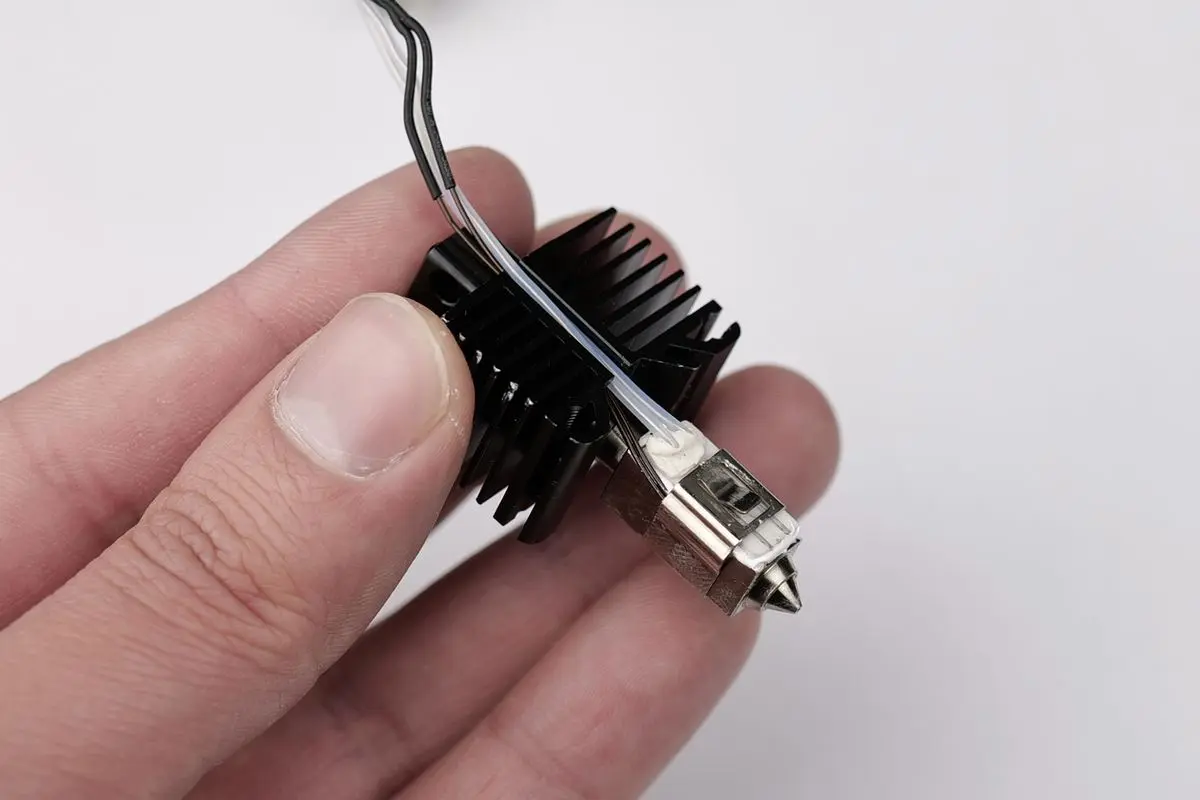

I dette trin monterer du varmeelementet på den forberedte overflade og indsætter termistorspidsen, og derefter retter du ledningerne ind som vist. Når du presser varmeelementet og termistoren på plads, kan noget termopasta blive presset ud, så benyt lejligheden til forsigtigt at rense rundt om dem inden næste trin.

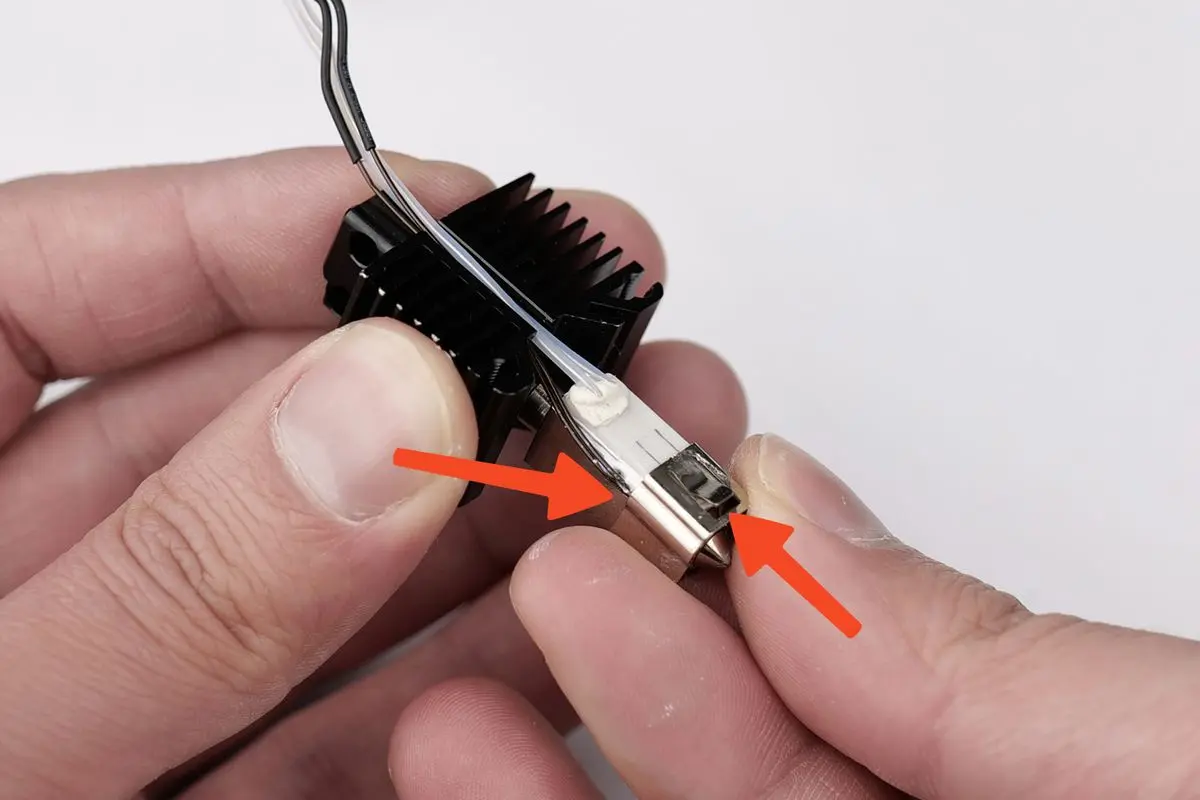

For at holde det hele sikkert skal du sætte metalclipsen tilbage på hotend-delen. Skub den forsigtigt opad, indtil den når midterdelen. Vær opmærksom på clipsens orientering, for det er vigtigt, at den vender med termistorkanalen mod termistorledningen. Det sikrer, at ledningen ikke beskadiges under monteringen.

Når det er gjort, ser hotend sådan ud. Montér nu silikonesokken igen, så den dækker ledningerne og beskytter dem.

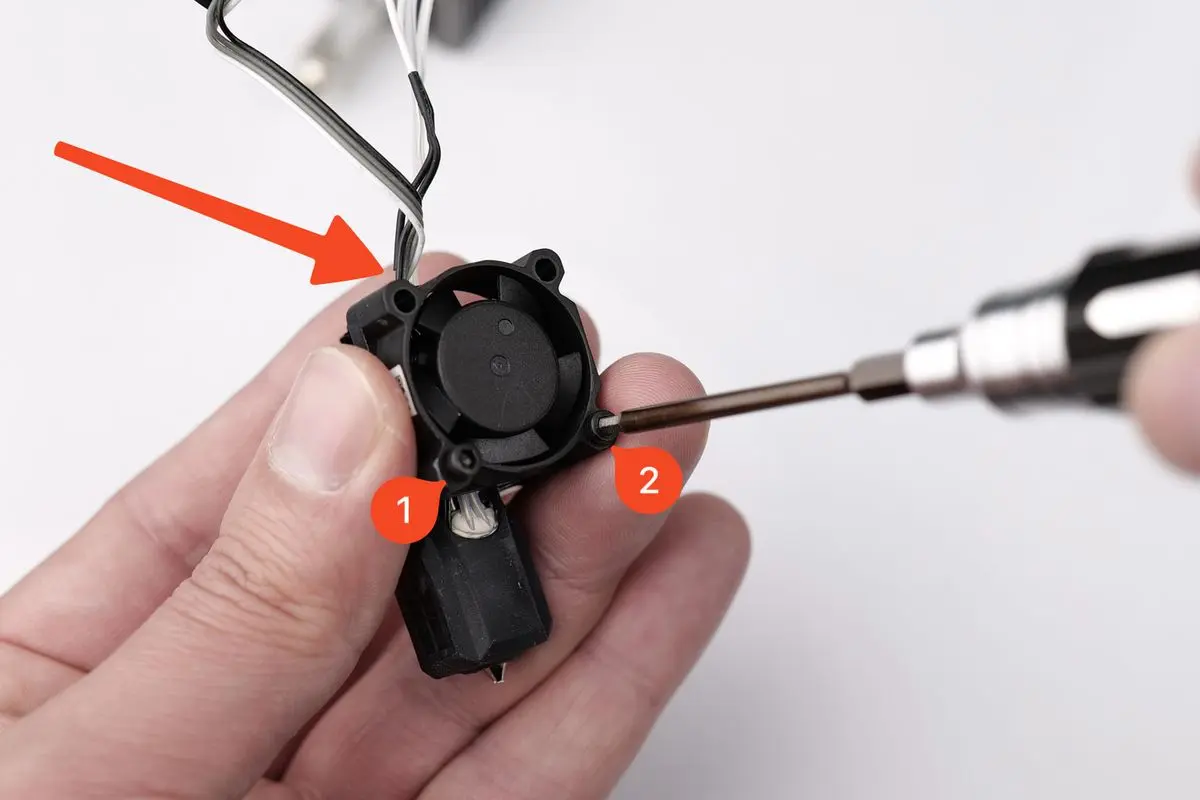

Sidste trin er at montere hotend-blæseren med de to skruer. Vær opmærksom på ledningens orientering vist på billedet nedenfor for at afslutte processen.

Montér alt tilbage på printeren

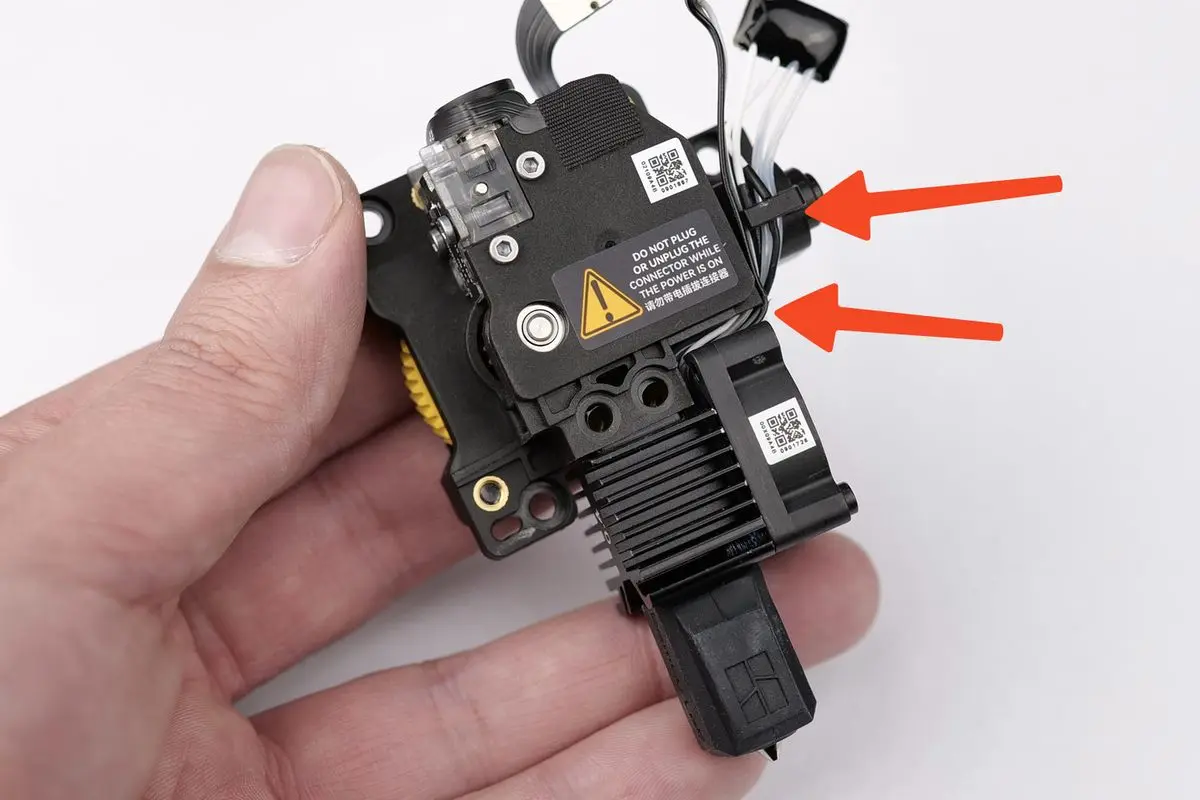

Nu hvor ekstruder og hotend er samlet, mangler du blot at montere dem tilbage på printeren. Den nemmeste måde er at samle ekstruder og hotend uden for printeren. Ret hotend-ledningerne ind som vist på billedet, og før dem gennem kabelclipsen i siden.

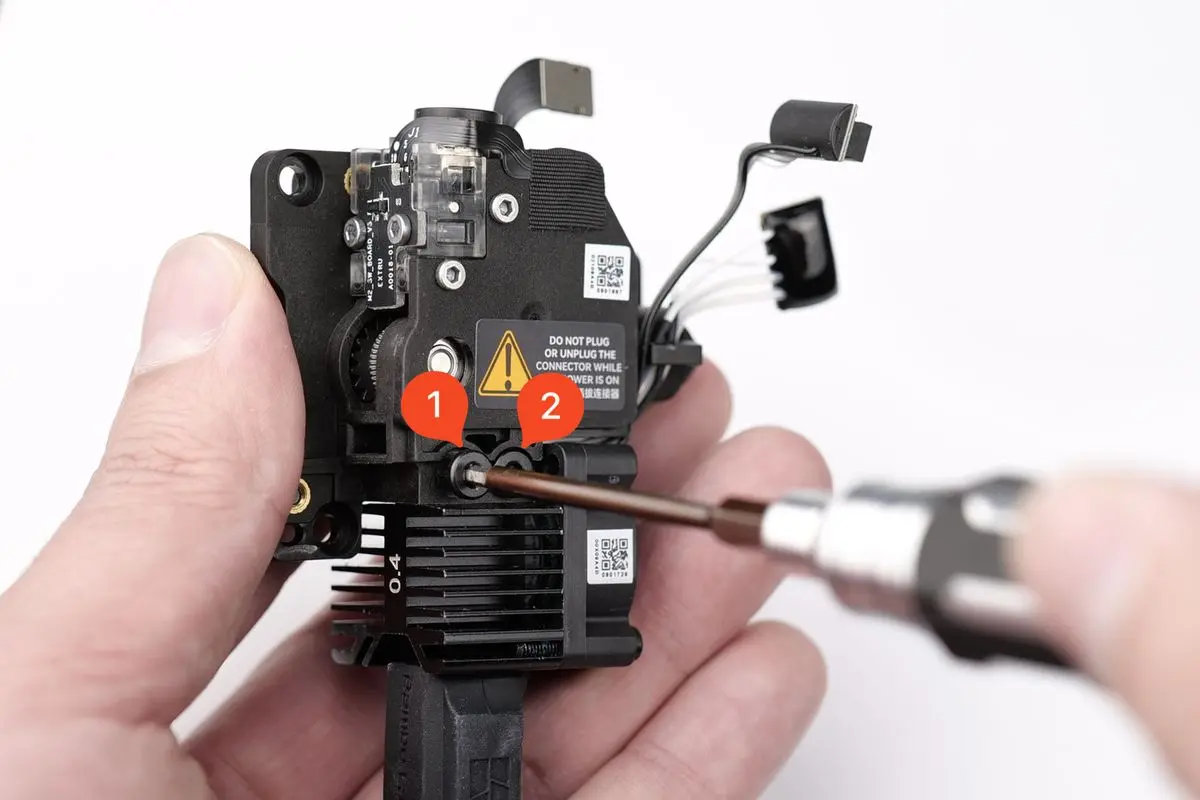

Montér derefter de to skruer, der fastgør hotend til ekstruderhuset.

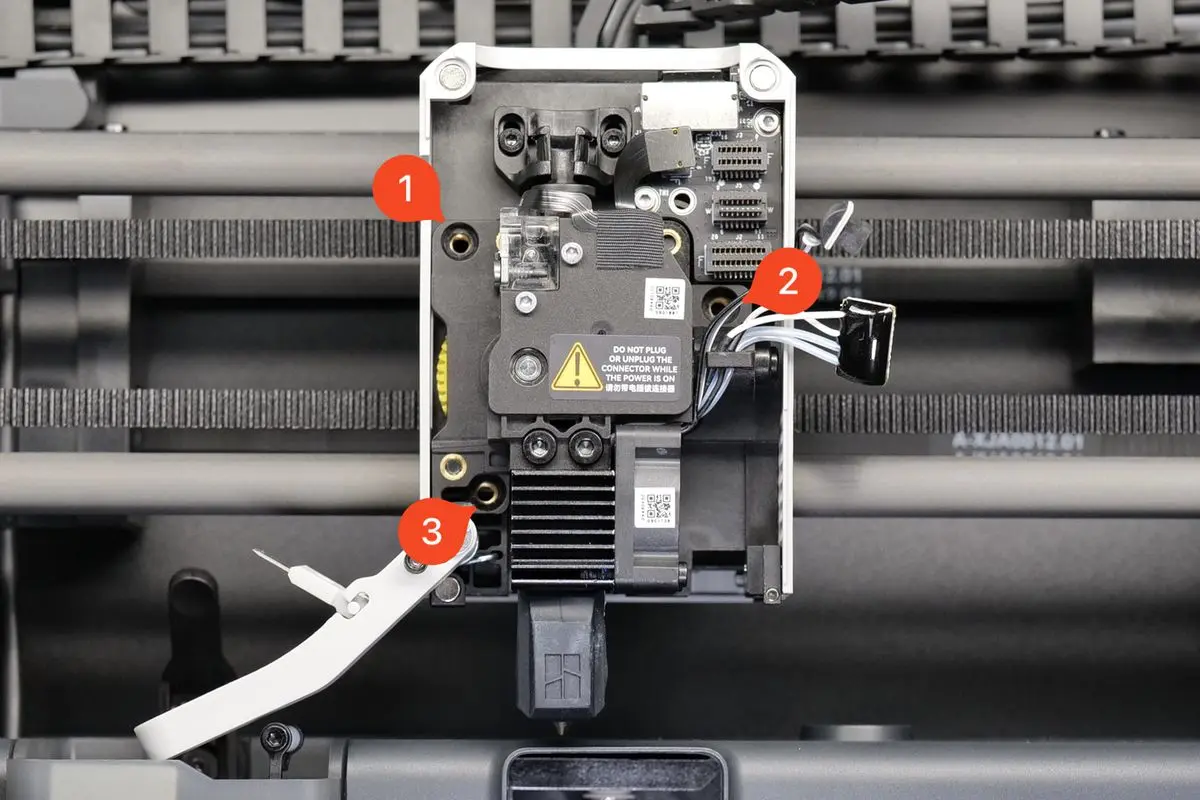

Nu skal ekstruder- og hotend-enheden monteres på printeren. Ret forsigtigt ekstruderen ind mod toolhead, og montér de tre skruer vist nedenfor.

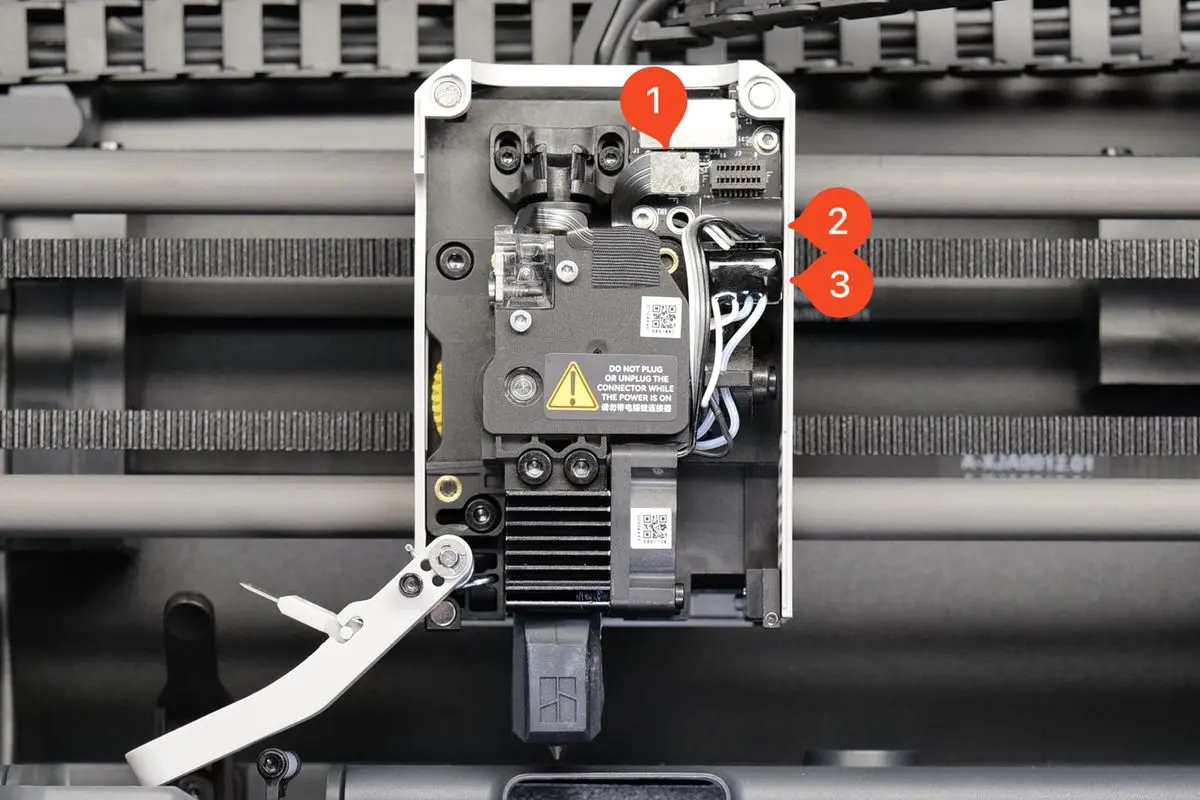

Når den er monteret, tilslut de tre stik til toolhead-printpladen igen. Vær opmærksom på benene på hvert stik, og ret dem forsigtigt ind for at undgå at beskadige stikkene og sikre korrekt montering.

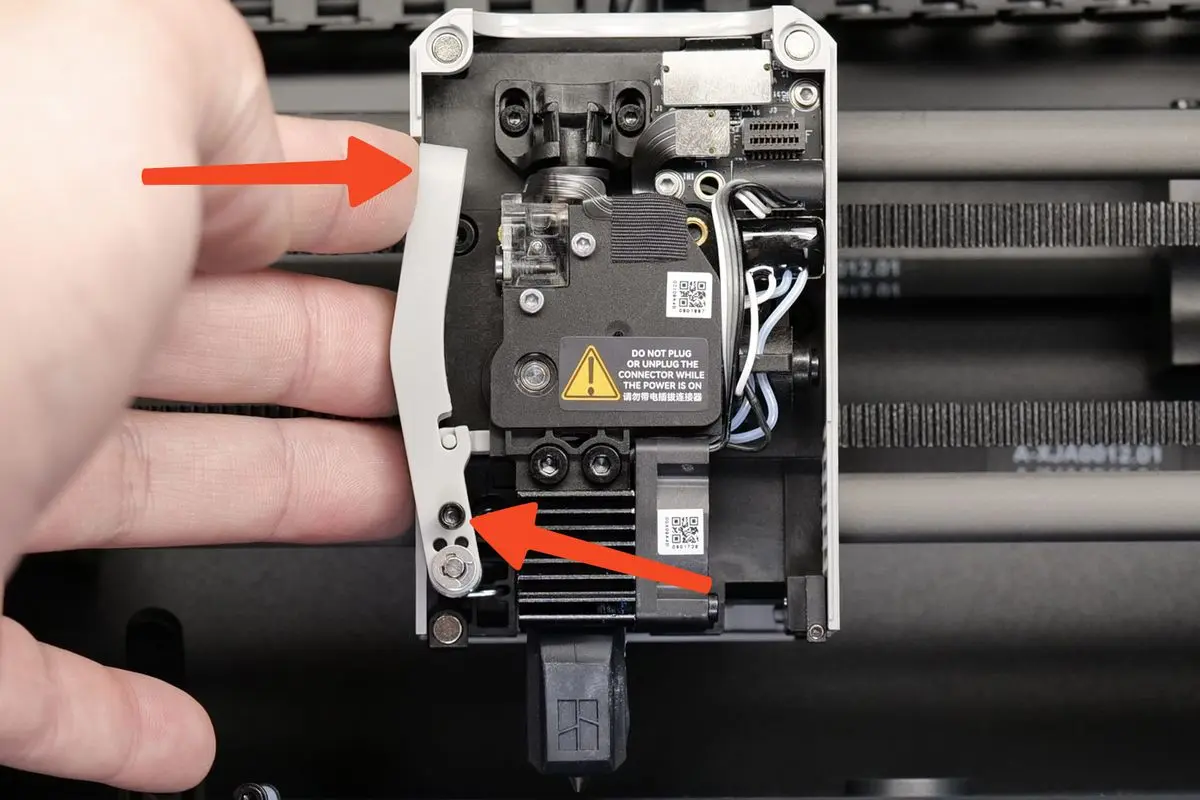

Afslut opgraderingen ved forsigtigt at sætte skæreklingen i ekstruderen og spænde skruen på armen som vist nedenfor.

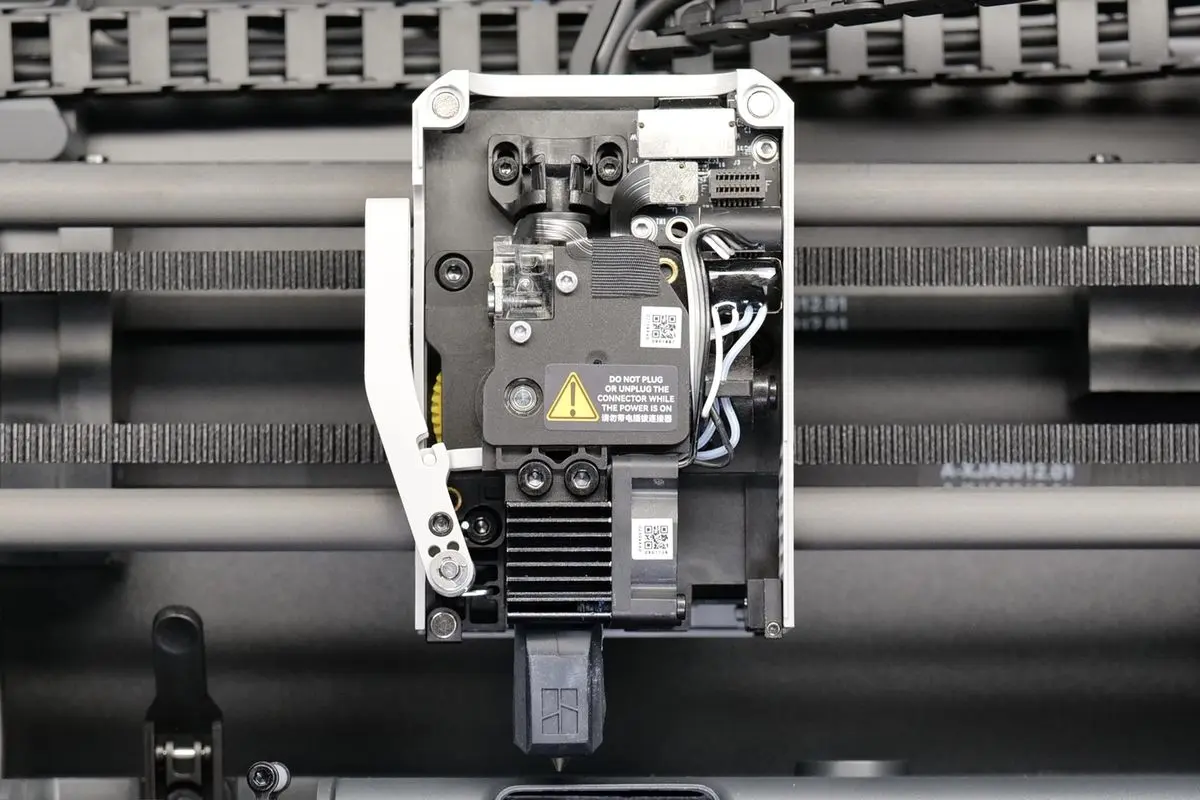

Færdig! Nedenfor ser du et billede af, hvordan toolhead ser ud, når monteringen er færdig.

⚠️Bemærk
Når opgraderingen er færdig, gå til Indstillinger på printerens skærm, klik på Tilbehør > Dyse, og vælg specifikationen for den dyse i hærdet stål, du har monteret.

Du er nu klar til at printe slibende filament! Montér blot frontdækslet, læg filament i, og start dit print.
