HMS_1A00-1200-0002-0003 Kalibrering af induktions-hotend-racket mislykkedes - resultatet oversteg bevægelsesområdet. Kontrollér, om rack-strukturen er deformeret.

Beskrivelse af fejlen

Kalibreringen af induktions-hotend-docken mislykkedes på grund af en unormal positionsregistrering.

Almindelige tegn omfatter:

• Afslut kalibreringen af induktions-hotend-docken, og meld fejlen 1a004007

Mulige årsager:

• Fejljustering af en enkelt dock-enhed
• Generel fejljustering af induktions-hotend-racket

Sikkerhedsråd!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, inklusive arbejde på printerens elektronik og toolhead-ledninger. At udføre opgaver, mens printeren er tændt, kan resultere i en kortslutning, der fører til elektronisk skade og sikkerhedsfarer.
Under vedligehold eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotenden. Dette blotlægger ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan resultere i skade på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligehold. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikkert og effektivt vedligehold. Hvis du har bekymringer eller spørgsmål til at følge denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Nødvendige værktøjer og materialer

• H2.0 unbrako-skruetrækker

Fejllokalisering og løsningsproces

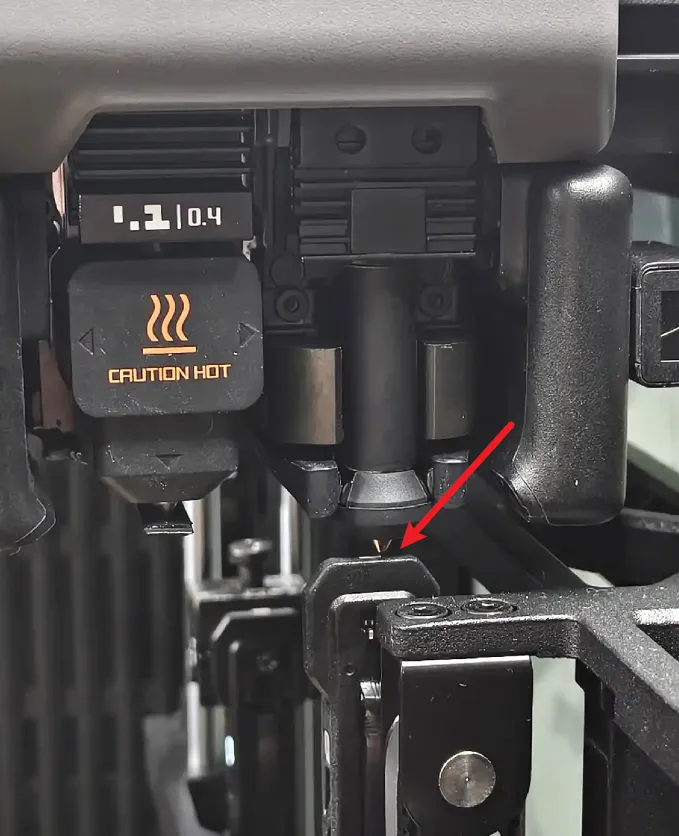

Flyt toolheaden helt til højre. Kontrollér positionen af Vortek-dysen oven på parkeringsidentifikations-firkanten.
Den bør være til højre for firkanten; kontrollér positionen for alle docks:
Billedet nedenfor viser, hvordan det bør se ud.

1. Hvis kun én dock er fejljusteret, følg fejlfindingstrinnene for fejljustering af en enkelt dock-enhed.

2. Hvis flere docks er fejljusteret, følg fejlfindingstrinnene for fejljustering af induktions-hotend-racket.

Trin til fejlfinding

Du er velkommen til at ændre rækkefølgen af fejlfindingstrinnene efter behov.

Fejljustering af en enkelt dock-enhed.

Hvis du opdager, at en af dock-enhedernes position er forkert, se følgende trin for at korrigere enheden:

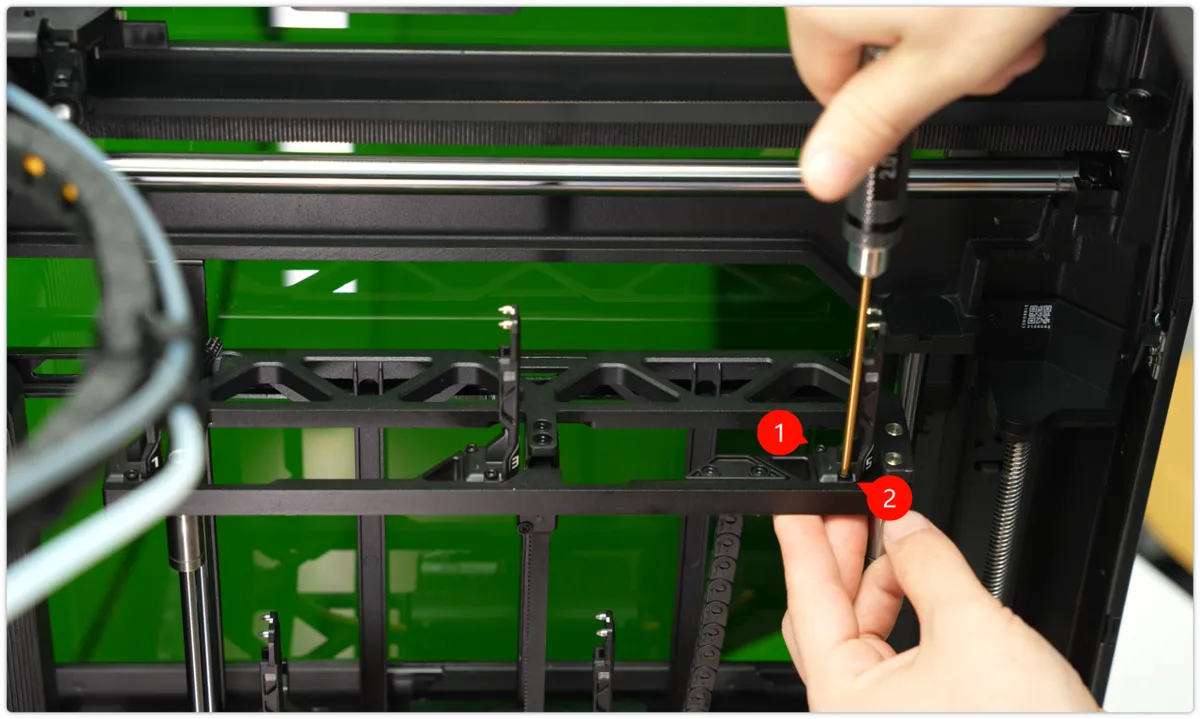

Trin 1. Løft det induktions-hotend-rack, der indeholder den beskadigede dock, og fjern hotenden. Brug en H2.0 unbrako-skruetrækker til at fjerne de to fastgørelsesskruer.

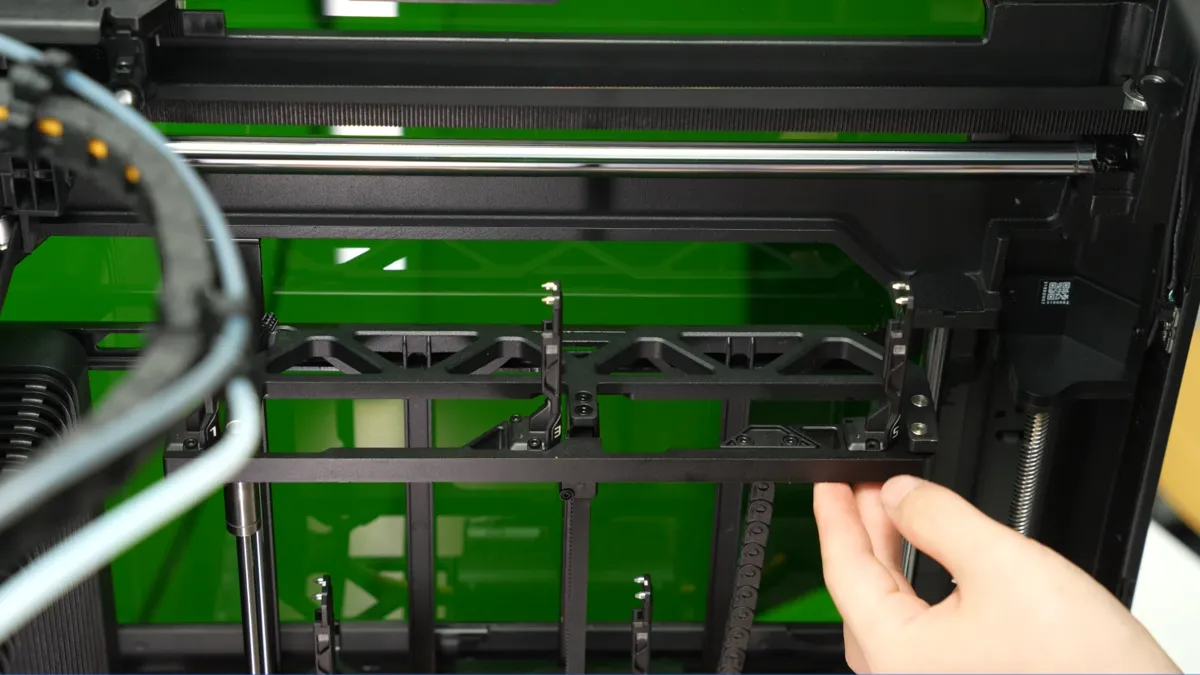

Trin 2. Tag dock-enheden op, afbryd forsigtigt ledningen, og fjern den fra racket.

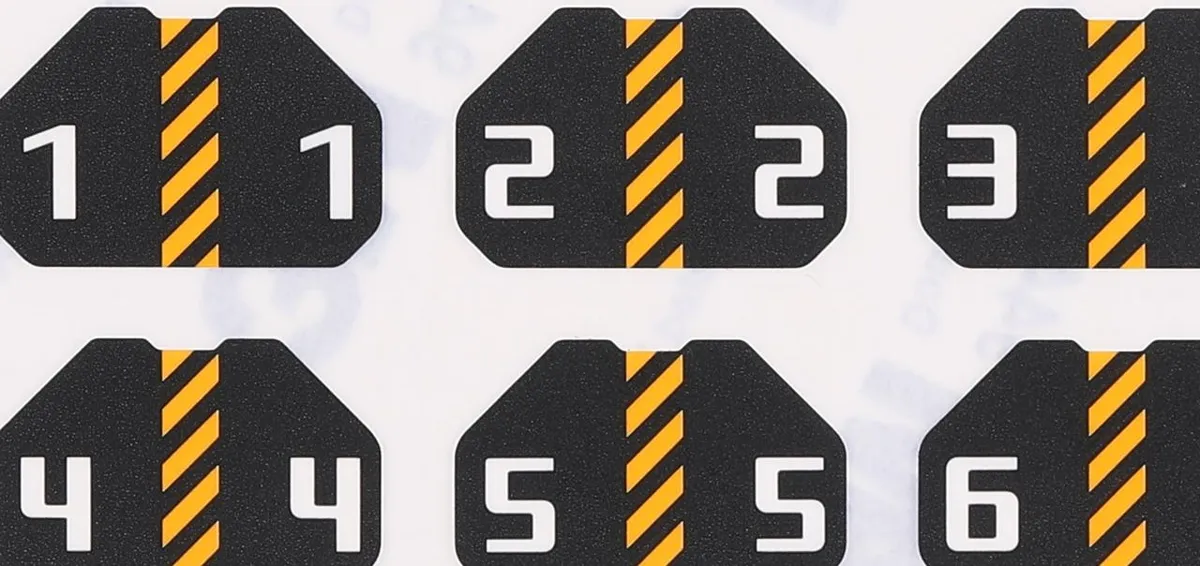

Trin 3. Induktions-hotend-dockene leveres ikke med et nummer-klistermærke fra fabrikken. Et sæt klistermærker nummereret 1-6 er inkluderet i pakken. Sæt det passende nummer på den nye dock-enhed.

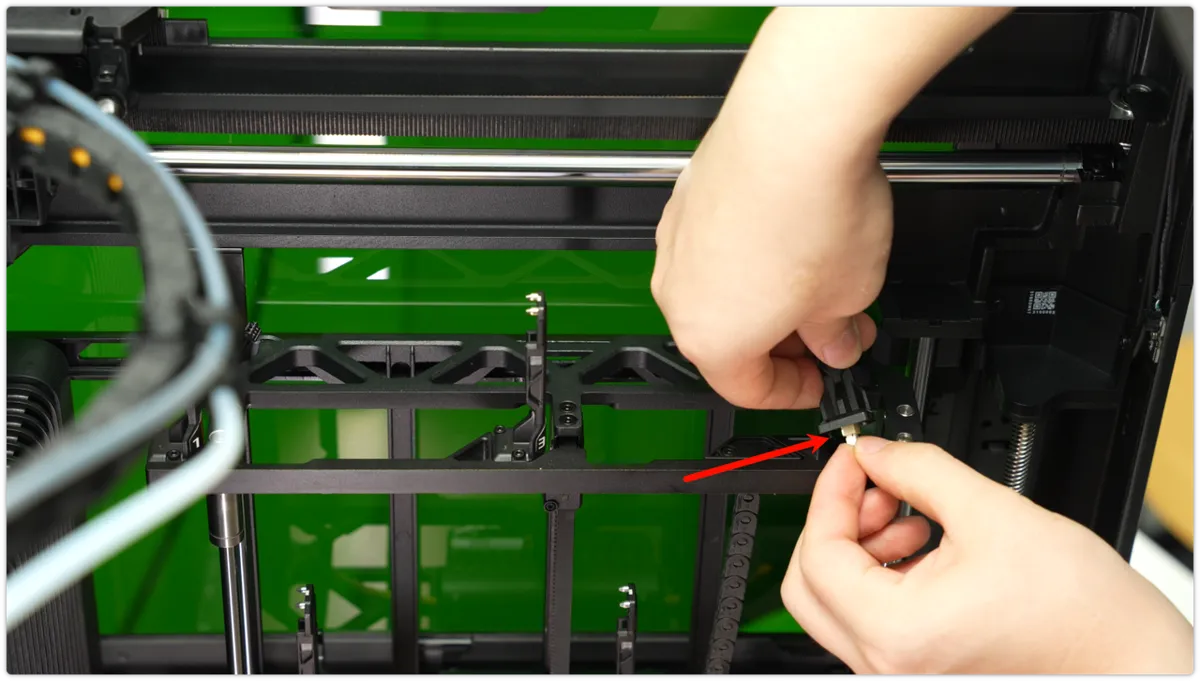

Trin 4. Sæt forbindelsesledningen ind i den nye dock-enhed, og læg kablet pænt i kabelbakken.

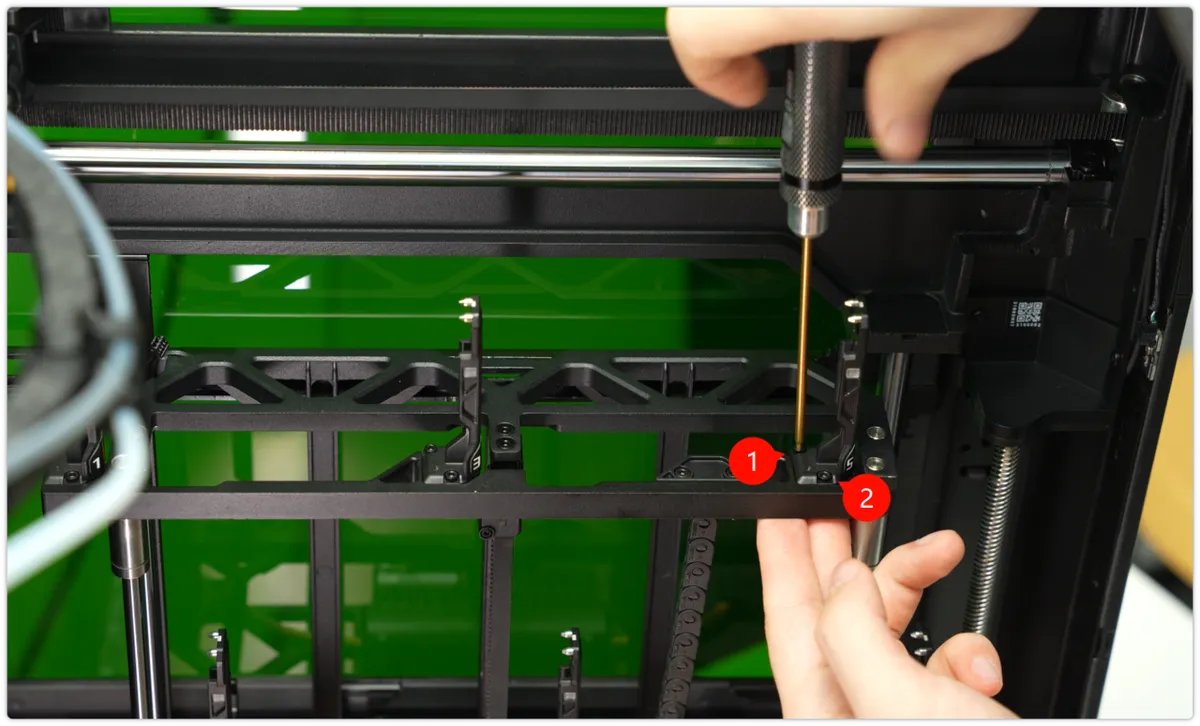

Trin 5. Brug en H2.0 unbrako-skruetrækker til at spænde de to skruer for at fastgøre den nye dock-enhed til racket.

Trin 2. Fejljustering af induktions-hotend-racket.

Når deformation af induktions-hotend-racket er bekræftet, skal det korrigeres eller udskiftes. Det anbefales at se guiden til udskiftning af induktions-hotend-rack for H2C
