HMS_0700-9400-0001-0001 AMS A - temperatursensoren for varmelegeme 1 fungerer ikke korrekt, muligvis på grund af dårlig kontakt i stikket.

Beskrivelse af problemet

NTC-temperatursensoren i AMS'ens varmeluftkanal måler luftstrømmens temperatur for at styre AMS-kammerets temperatur.
Hvis sensorens udgangsspænding kommer uden for det gyldige interval, vil systemet diagnosticere en frakoblet sensor.

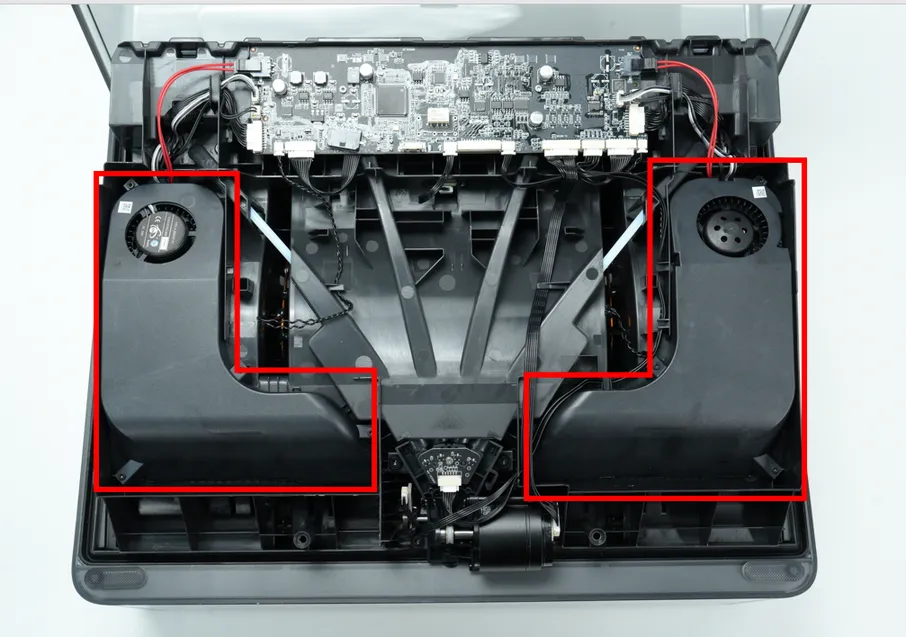

Observerede symptomer: Skærmen viser en kammertemperatur på 0 °C; efter aktivering af tørring virker opvarmningen ikke, og blæseren bliver ved med at køre.

Værktøj, udstyr og materialer

• H1.5 unbrakonøgle

Fejlfinding

Du kan tilpasse rækkefølgen af nedenstående handlinger efter din situation.

AMS 2 Pro

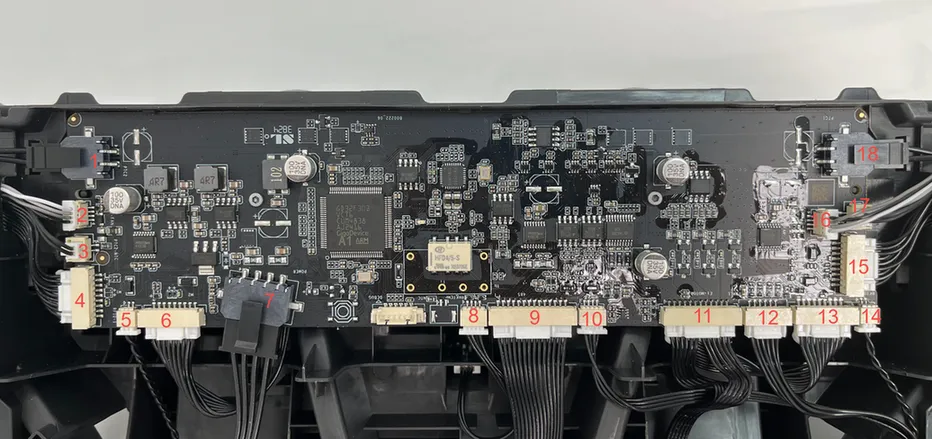

Trin 1. Kontrollér og genplacer NTC-temperatursensorens stik

Kontrollér, om NTC-sensorens stik er løst, har bøjede ben eller udtrukne ben. Sæt det fast tilbage i den tilhørende sokkel, og prøv igen.

Se instruktionerne for udskiftning af AMS 2 Pro-bundkortet, og genplacer følgende stik:

• Port 3 - Varmeenhedens NTC (plads 1 og 2)
• Port 17 - Varmeenhedens NTC (plads 3 og 4)

Hvis kammertemperaturens aflæsning vender tilbage til normal, og opvarmningen virker efter genplacering, er problemet løst. Hvis den stadig viser 0 °C, fortsæt til trin 2.

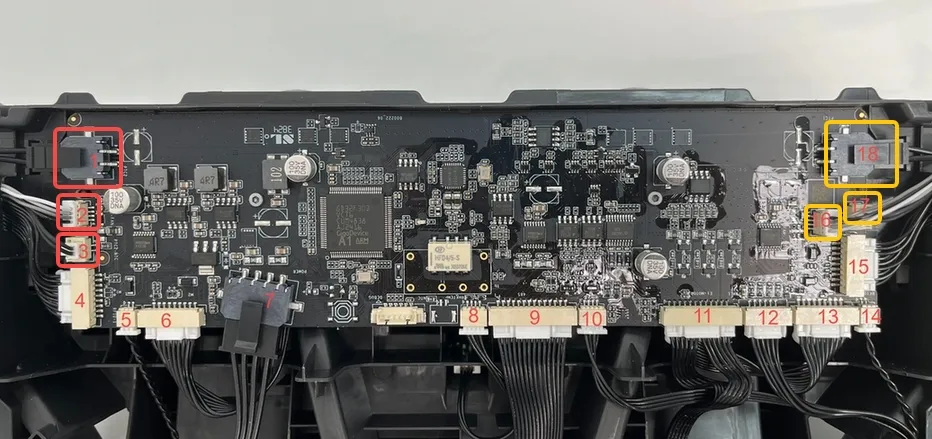

Trin 2. Byt om på forbindelserne til venstre og højre varmeenhed

Tilslut de tre kabler fra den defekte varmeenhed til stikket for en anden varmeenhed på bundkortet, genstart derefter printeren, og observér, om fejlen flytter sig til den anden varmeenhed.

• Stik 1, 2, 3 -- Varmeenhedens varmelegeme, blæser og NTC (plads 1 og 2)
• Stik 16, 17, 18 - Varmeenhedens blæser, NTC og varmelegeme (plads 3 og 4)

Bemærk: Denne krydstest bruges kun til fejlfinding. Venstre og højre varmeenhed kan ikke i sig selv ombyttes på AMS 2 Pro.

• Hvis fejlmeddelelsen angiver, at en anden varmeenhed er defekt, er selve tørreenheden defekt. Se: Replace AMS 2 Pro Heating Unit for at udskifte varmeenheden.

• Hvis fejlmeddelelsen er den samme, er bundkortet defekt. Se: Replace AMS 2 Pro Mainboard for at udskifte bundkortet.

AMS HT

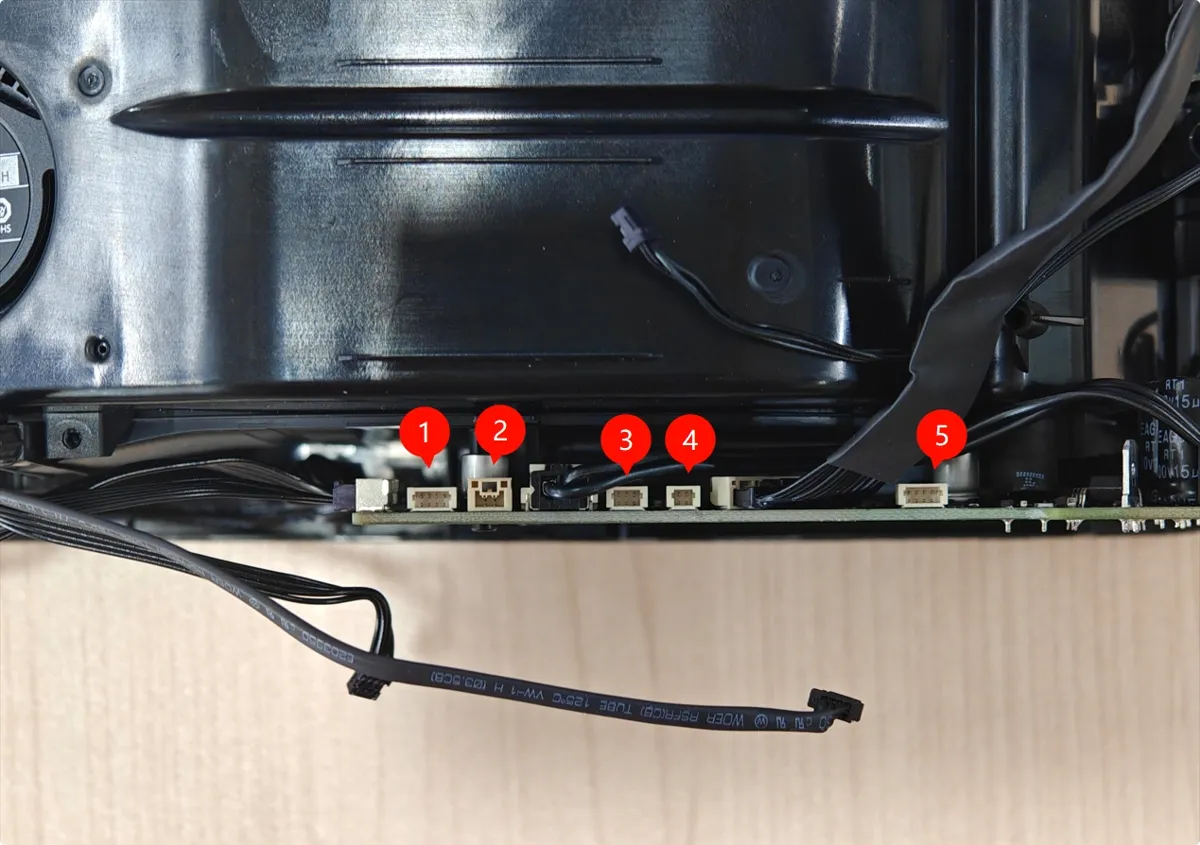

Kontrollér og genplacer NTC-temperatursensorens stik

Se instruktionerne for udskiftning af AMS HT-varmeenheden, og genplacer følgende stik:

• Port 2 - Termistorsensor

Hvis kammertemperaturens aflæsning vender tilbage til normal, og opvarmningen virker efter genplacering, er problemet løst. Hvis den stadig viser 0 °C, udskift AMS HT-varmeenheden.

Tilsvarende koder

Følgende HMS-koder repræsenterer den samme type problem.
