HMS_0500-0300-0001-0023 Modulet til kammertemperaturstyring (CTC) fungerer ikke korrekt. Genstart enheden.

Observation

Hovedstyrekortet kan ikke aflæse versionsnummeret på CTC-modulet (Chamber Temperature Control), hvilket normalt skyldes en løs forbindelse til CTC-modulet eller skade på CTC-modulet.

Fejlfinding

Sikkerhedsadvarsel

VIGTIGT!

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde på printeren og dens elektronik, herunder toolhead-ledninger, fordi det kan give kortslutning at lade printeren være tændt under sådanne opgaver, hvilket kan føre til yderligere elektroniske skader og sikkerhedsrisici.

Når du udfører vedligeholdelse eller fejlfinding på printeren, kan du blive nødt til at afmontere dele, herunder hotenden. Denne proces kan blotlægge ledninger og elektriske komponenter, der potentielt kan kortslutte, hvis de kommer i kontakt med hinanden eller med andet metal eller andre elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og forårsage yderligere skade.

Derfor er det vigtigt at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelsesarbejde. Det forhindrer kortslutninger eller skade på printerens elektronik. På den måde undgår du potentielle skader på printerens elektroniske komponenter og sikrer, at vedligeholdelsen udføres sikkert og effektivt.

Hvis du har bekymringer eller spørgsmål til denne guide, kan du oprette en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Følg trinene nedenfor for at fejlfinde:

Trin 1. Genstart printeren

Trin 2. Kontrollér, om CTC-stikket er løst, og tilslut det igen om nødvendigt.

Skrueliste

2.1 Fjern det aktive kulfilter

Fjern glasdækpladen, sænk heatbeden helt i bund ved at trække i Z-akse-remmen, og blotlæg hele filterdækslet som vist i figur 1-1-1, tag derefter dækslet af, og fjern filterdækslet;

Som vist i figur 1-1-2 trækker du i filterets strop med begge hænder for at fjerne det aktive kulfilter.

2.2 Fjern bagpanelet

Fjern glasdækpladen, og fjern derefter 9 skruer A, 4 skruer B og 1 skrue C med H2.0 unbrakonøglen som vist i figur 1-2-1;

Som vist i figur 1-2-2 skubber du først bagpanelet en smule til højre og løsner bagpanelet fra spænderen i højre side;

Som vist i figur 1-2-3 lægger du kraft mod venstre, frigør bagpanelet fra den venstre spænder, og fjern bagpanelet.

2.3 Fjern luftkanalen

Som vist i figur 1-4-1 fjerner du de 3 skruer B med H2.0 unbrakonøglen og fjerner luftkanalen;

2.4 Kontrol af løst CTC-stik

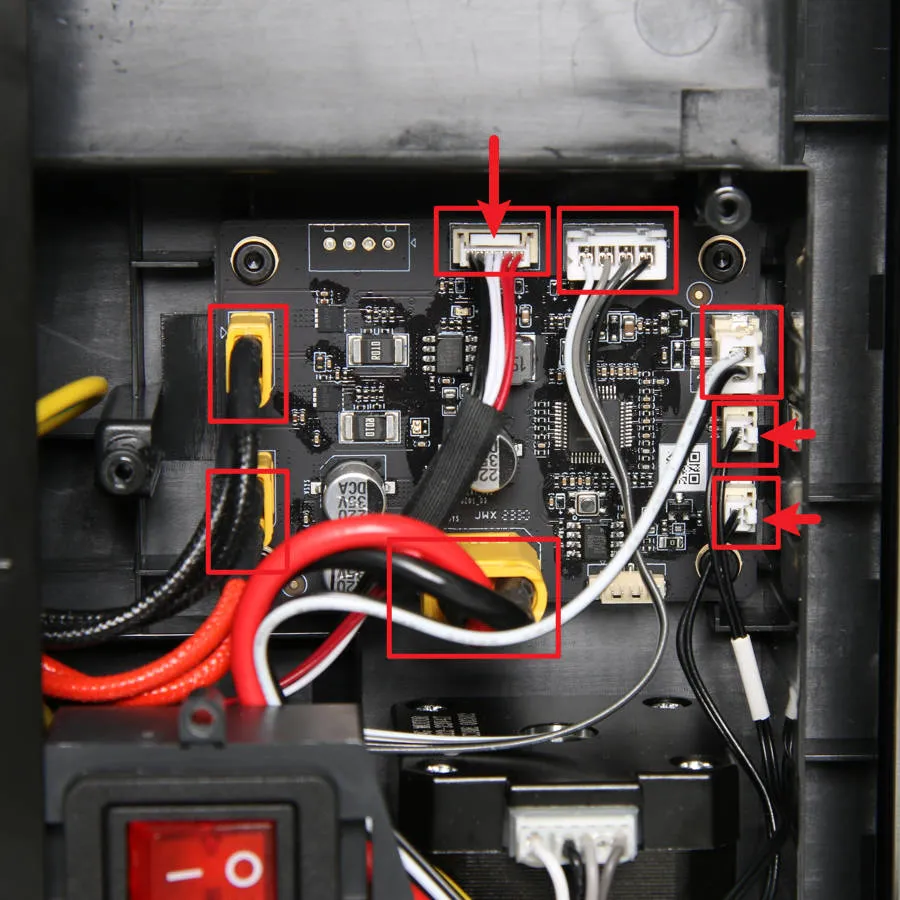

Som vist i figur 1-5-1 frakobler du de 8 tilslutningskabler fra varmestyrekortet. Bemærk, at stikkene angivet med pile har en lås. Ved frakobling skal du trykke på låsen for at frigøre;

Som vist i figur 1-5-3 er de nummererede stik forbundet til følgende:

1- Kammervarmeenhed（Sort， GND）

2- Kammervarmeenhed（Rød，24V）

3-  Intern strømforsyning (24V)

4-  Netværksinterface og AMS-tilslutningskort

5-  Intern strømforsyning NTC

6-  Køleventilator til strømforsyning

7- Ventilator til kammervarmeenhed

8- Kammervarmeenhed NTC

Trin 3. Udskift CTC-modulet

Hvis CTC-modulet skal udskiftes, se: Wiki | Udskiftning af X1E kammervarmeenhed

Fejlbesked

HMS_0500-0300-0001-0023: The Chamber Temperature Control module is malfunctioning. Please restart the device.
