HMS_0300-9100-0001-0008 Kammervarmer 1 kunne ikke nå måltemperaturen.

Symptom

Der er to sæt varmere i kammervarmerenheden (Chamber Heater Unit). Når en af varmerne fejler, viser enheden denne meddelelse.

Sikkerhedsadvarsel

VIGTIGT!

Sluk altid for printeren og afbryd strømmen, før du udfører vedligeholdelse. Gør du ikke det, er der risiko for elektrisk stød, kortslutning og skade på printeren eller de omkringliggende omgivelser.

Når en vedligeholdelsesopgave kræver, at printeren er tændt, skal du bruge isolerende handsker af hensyn til sikkerheden og være især omhyggelig med ikke at klemme, beskadige eller lægge tryk på blottede ledninger, stik eller printkort. Bemærk også, at nozzle kan være ekstremt varm, så rør den aldrig med bar hud.

Hvis du har spørgsmål eller bekymringer i forhold til ovenstående eller til trinnene i denne vejledning, kan du oprette en ny sag på vores supportside for at få hjælp.

Fejlfindingsmetode

Trin 1: Afmontér bagpanelet

Fjern det øverste glasdæksel. Brug derefter en H2.0 unbrakonøgle til at fjerne 9 skruer A, 4 skruer B og 1 skrue C, som vist i figur 1-1-1.

Som vist i figur 1-1-2 skubbes bagpanelet forsigtigt mod højre først for at frigøre det fra den højre spændeholder (Tensioner Holder).

Som vist i figur 1-1-3 påføres derefter kraft mod venstre for at frigøre bagpanelet fra den venstre spændeholder, hvorefter bagpanelet fjernes.

Figur 1-1-1	Figur 1-1-2	Figur 1-1-3

Trin 2: Afmontér udrensningsskakten (Purge Chute)

Brug en H1.5 unbrakonøgle til at fjerne 2 skruer D, som vist i figur 1-2-1.

Brug en H2.0 unbrakonøgle til at fjerne 1 skrue E, som vist i figur 1-2-2.

Fjern udrensningsskakten, som vist i figur 1-2-3.

Figur 1-2-1	Figur 1-2-2	Figur 1-2-3

Trin 3: Afmontér luftkanalen til temperaturstyringsventilatoren

Brug en H2.0 unbrakonøgle til at fjerne 3 skruer B, som vist på figuren, og tag derefter luftkanalen af.

Trin 4: Kontrollér styreenheden

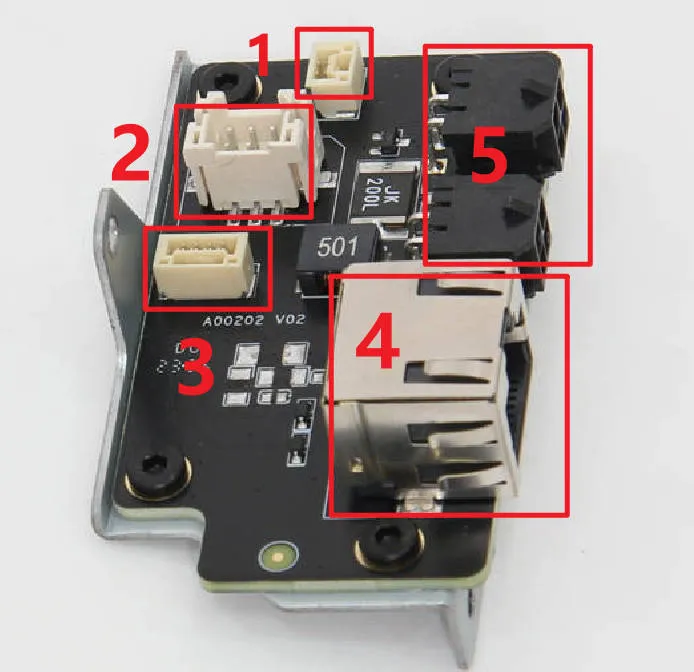

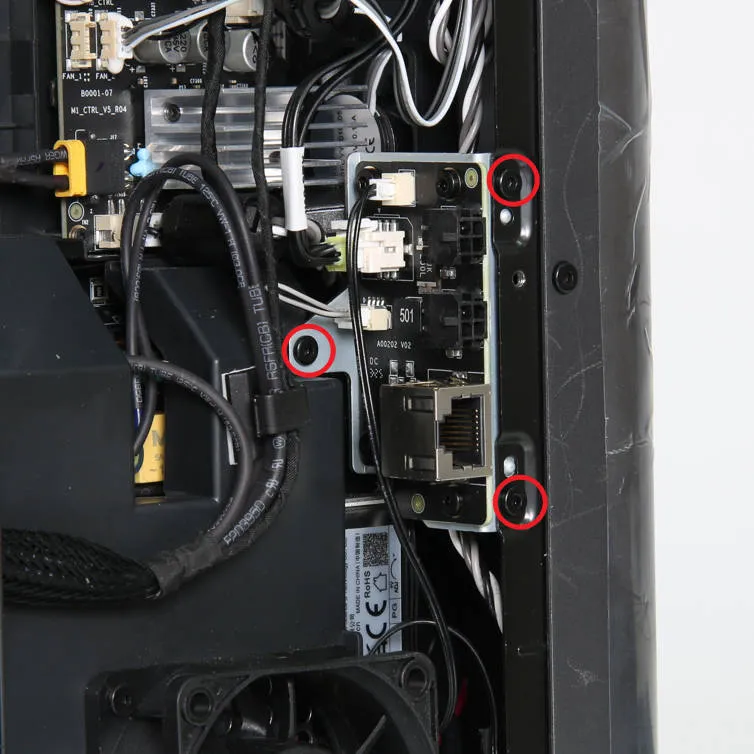

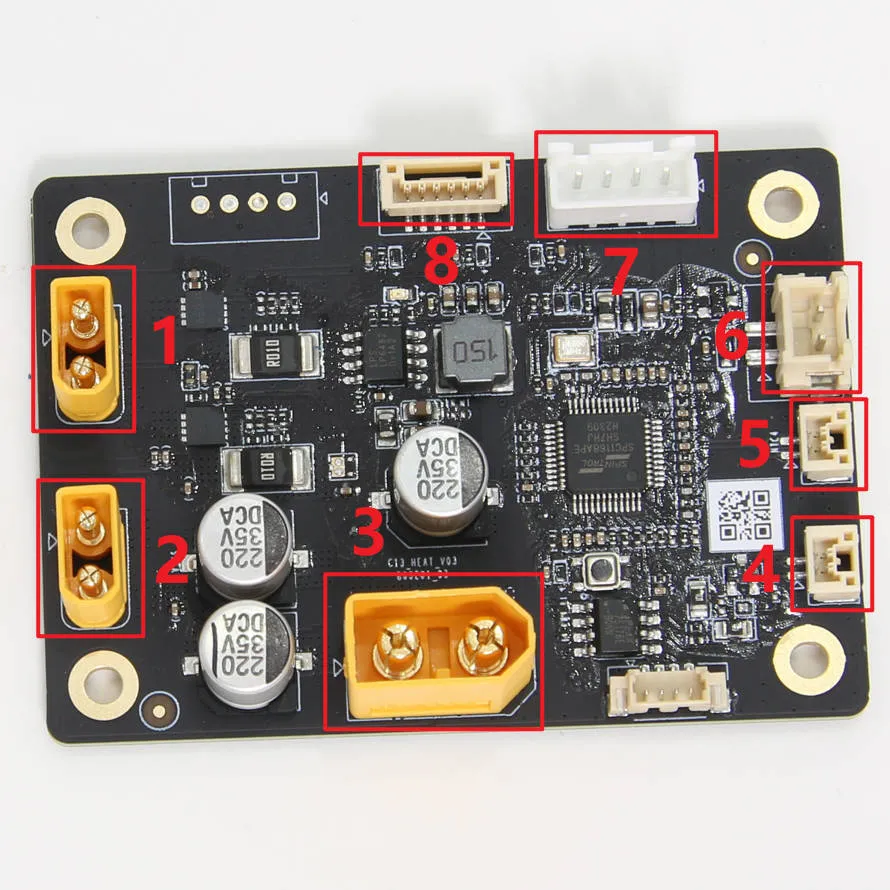

Kontrollér, om stik nr. 1, nr. 2 og nr. 4 på kammervarmerenheden er afbrudt eller løse, og om stik nr. 1 og nr. 2 på AMS-forbindelsespladen (AMS Connector Board) er afbrudt eller løse. Efter du har sat disse stik i igen, tændes enheden på ny, og kammeropvarmningen køres i et stykke tid. Hvis fejlen fortsat opstår, kan varmeren være beskadiget, og en ny kammervarmerenhed skal udskiftes. Se Kammervarmerenhed.

Tilsvarende HMS-koder

HMS_0300-9100-0001-0008: Opvarmningsfejl på kammervarmer 1.

HMS_0300-9200-0001-0008: Opvarmningsfejl på kammervarmer 2.
