Justering og optik · CO2 laserskærer

Sådan justerer du spejlene på din CO2 laser

Skærer din laser fint i det ene hjørne af arbejdsområdet, men dårligt i det modsatte? Så er spejlene med stor sandsynlighed ude af justering. Det er en af de mest almindelige årsager til svag eller ujævn laserkraft, og heldigvis noget du selv kan rette med lidt tålmodighed. I denne guide gennemgår vi hele strålegangen og justerer alle tre spejle med nær/fjern-metoden.

Sikkerhed først: Under spejljustering arbejder du med åbent kabinet og en usynlig, infrarød laserstråle på 10,6 µm. Brug altid lavest mulig effekt til testpuls, hold hænder helt væk fra strålegangen, bær laserbriller beregnet til CO2 (10,6 µm), og lad aldrig andre opholde sig ved maskinen imens. Omgå kun sikkerhedsafbrydere hvis din maskines manual udtrykkeligt beskriver hvordan justering skal udføres, og sæt dem altid i drift igen bagefter.

Sådan løber strålen gennem maskinen

I en klassisk CO2 laserskærer med bevægelig portal sidder laserrøret bagerst i maskinen. Strålen rammer tre spejle på sin vej til materialet:

Laserrør Spejl 1 Spejl 2 Spejl 2 kører frem og tilbage med portalen Spejl 3 Linse Emne

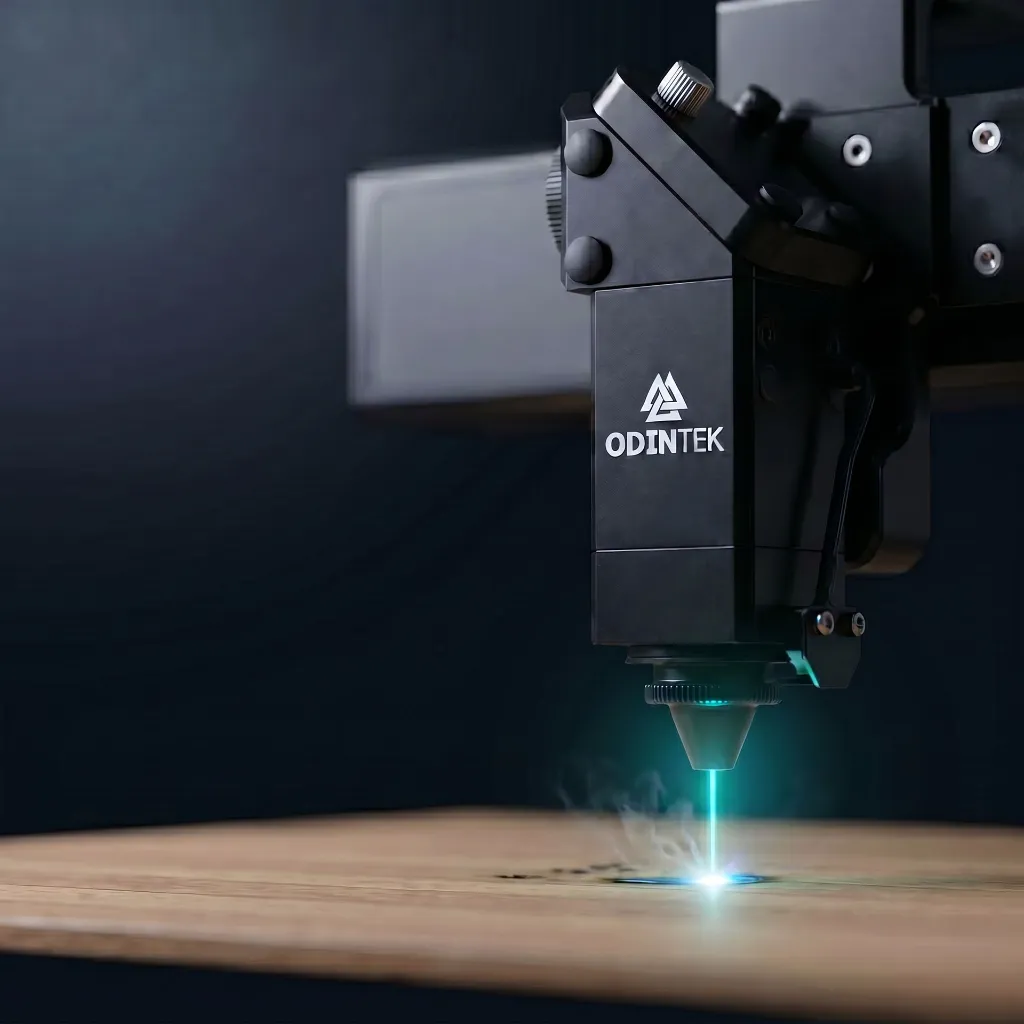

Spejl 1 sidder fast på maskinens ramme lige foran laserrøret. Spejl 2 sidder på portalen og bevæger sig frem og tilbage. Spejl 3 sidder på selve laserhovedet og bevæger sig både frem/tilbage og venstre/højre. Til sidst sender spejl 3 strålen lodret ned gennem linsen og dysen.

Fordi spejl 2 og 3 flytter sig, ændrer afstanden mellem spejlene sig hele tiden. Er strålen bare en anelse skæv, bliver fejlen større og større jo længere væk fra røret hovedet kører. Derfor virker en skæv laser ofte fint tæt på spejl 1 og dårligt i det fjerneste hjørne.

Det skal du bruge

  • Malertape eller termopapir til at sætte foran spejlene
  • Unbrakonøgler der passer til spejlholdernes justerskruer
  • Laserbriller til 10,6 µm
  • Ren optik. Rens linse og spejle inden du starter, ellers jagter du fejl der slet ikke handler om justering. Se guiden rengøring af linse og spejle.

Princippet: samme punkt i nær og fjern

Målet er ikke i første omgang at ramme midten af hvert spejl. Målet er at strålen rammer samme punkt på spejlet, uanset hvor portalen og hovedet står. Rammer strålen samme punkt i nærmeste og fjerneste position, er den parallel med maskinens bevægelse, og så kan du bagefter flytte punktet ind mod midten.

Sådan læser du justerskruerne: En typisk spejlholder har tre justerskruer. Den øverste vipper strålen op og ned, de to nederste vipper den til siderne. Drej altid i små ryk, en ottendedel omgang ad gangen, og affyr en ny testpuls efter hver justering. Har skruerne kontramøtrikker, skal de løsnes før og spændes forsigtigt efter.

Trin 1: Tjek spejl 1

  1. Sæt et stykke malertape hen over spejl 1 uden at trykke det fast på selve spejlfladen.
  2. Affyr en enkelt testpuls ved lav effekt.
  3. Tag tapen af og se på brændemærket. Det skal sidde nogenlunde midt på spejlet. Gør det ikke det, justeres på laserrørets holdere, ikke på spejlet. Rørjustering er følsomt arbejde, så er mærket langt fra midten, anbefaler vi at du kontakter service frem for selv at flytte røret.

Trin 2: Justér spejl 2 (nær/fjern på Y-aksen)

  1. Sæt tape på spejl 2.
  2. Kør portalen helt tæt på spejl 1 (nær position) og affyr en puls.
  3. Kør portalen så langt væk fra spejl 1 som muligt (fjern position) og affyr en puls på samme stykke tape.
  4. Sammenlign de to mærker. Sidder de oven i hinanden, er spejl 1 justeret rigtigt i forhold til Y-aksen. Sidder de forskudt, skal du justere på spejl 1, indtil fjern-mærket lander oven i nær-mærket. Husk: du justerer altid på spejlet FØR det spejl du måler på.
  5. Skift tape og gentag, til de to pulser rammer samme punkt.

Trin 3: Justér spejl 3 (nær/fjern på X-aksen)

  1. Sæt tape på spejl 3 på laserhovedet.
  2. Kør hovedet helt tæt på spejl 2 og affyr en puls.
  3. Kør hovedet helt ud i modsatte side og affyr en puls på samme tape.
  4. Rammer de to mærker ikke samme punkt, justerer du på spejl 2, til de gør.
  5. Når punkterne er ens, kan du bruge spejl 2's justerskruer til samtidig at flytte punktet ind mod midten af spejl 3. Justér, kør, puls, sammenlign, og gentag.

Trin 4: Ned gennem dysen

  1. Sæt et stykke tape hen over dysens åbning nederst på laserhovedet.
  2. Affyr en puls og se hvor hullet sidder. Det skal sidde midt i dysen.
  3. Sidder det skævt, justerer du på spejl 3, til strålen går centreret og lodret ned gennem dysen. En skæv stråle her giver skrå snitkanter og rammer dysens inderside, så den bliver varm og sviner linsen til.

Den afsluttende test

Affyr til sidst en testpuls i alle fire hjørner af arbejdsområdet på et stykke tape eller pap. De fire mærker skal være lige runde, lige store og lige kraftige. Er de det, er din strålegang justeret. Lav gerne en prøveskæring i samme materiale i begge ender af bedden og sammenlign snittene.

Typiske fejl ved spejljustering

  • Du jagter midten i stedet for samme punkt. Ram først samme punkt i nær og fjern, og flyt derefter punktet mod midten. Omvendt rækkefølge ender i cirkler.
  • Du drejer for meget ad gangen. Små ryk og en ny puls efter hver justering. Store udsving gør det umuligt at se hvad der hjalp.
  • Optikken er beskidt. Sod på et spejl kan ligne en justeringfejl. Rens altid først.
  • Kontramøtrikker glemmes. Spændes de ikke, vibrerer justeringen sig skæv igen efter få timers drift.
Efter en vellykket spejljustering bør du altid kontrollere fokus, da strålens vej gennem linsen kan have ændret sig en anelse. Se guiden sådan fokuserer du din CO2 laser.
