Vedligeholdelse · CO2 laserskærer

Rengøring af linse og spejle på CO2 laser

Snavset optik er den hyppigste årsag til at en CO2 laser mister kraft. Røg og mikroskopiske partikler fra skæringen sætter sig på linse og spejle, absorberer laserenergien og bliver til varme. Resultatet er en svagere stråle, og i værste fald en linse der revner eller får brændt coatingen af. Fem minutters rengøring med de rigtige midler er den billigste forsikring din maskine kan få.

Det skal du bruge

  • Isopropylalkohol i høj renhed (99 %) eller dedikeret linserens til laseroptik
  • Linsepapir eller ubrugte vatpinde af god kvalitet
  • En pustebold eller ren trykluft uden olie til at blæse løse partikler væk
  • Rene hænder eller nitrilhandsker
Undgå: køkkenrulle, almindelige klude, husholdningssprit med tilsætningsstoffer og acetone. Linsens overflade har en blød antirefleks-coating der ridses langt lettere end glas. En ridset linse spreder strålen og skal udskiftes.

Hvor ofte?

Det afhænger helt af hvad og hvor meget du skærer. MDF og fedtholdigt træ soder langt mere end akryl. Som tommelfingerregel:

  • Linsen: tjek den ugentligt ved normal hobbybrug, dagligt ved produktion eller meget MDF-skæring
  • Spejl 3 (på laserhovedet): samme interval som linsen, det sidder tættest på røgen
  • Spejl 1 og 2: månedligt, de sidder længere fra snittet og sviner langsommere til

Rens altid hellere en gang for meget end en gang for lidt. Se også den samlede vedligeholdelsesplan.

Sådan renser du linsen

  1. Sluk maskinen.

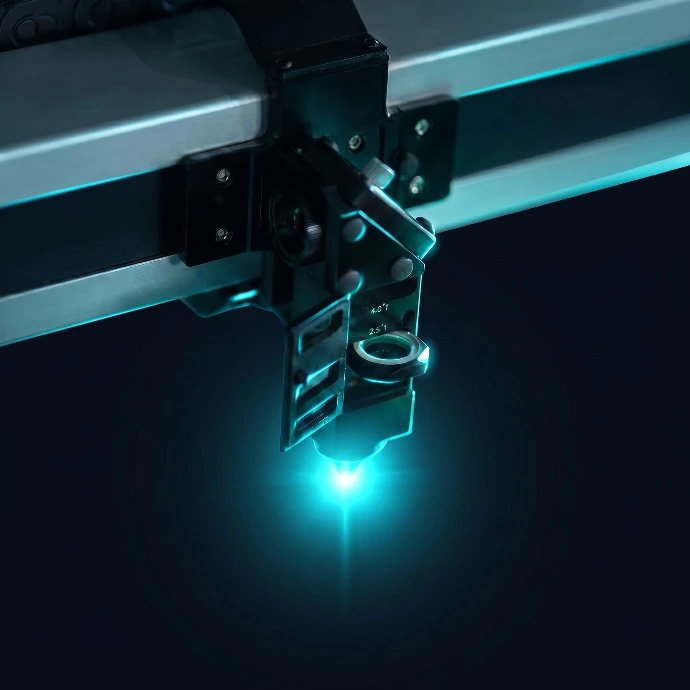

  2. Afmontér dysen eller linseholderen fra laserhovedet efter maskinens manual. På mange maskiner skrues den nederste del af hovedet af, hvorefter linsen kan tages ud. Notér hvordan linsen vender!
  3. Blæs først løse partikler væk med pustebolden. Gnider du støvkorn rundt på coatingen, ridser den.
  4. Fugt linsepapiret eller vatpinden let med isopropylalkohol. Den skal være fugtig, ikke drivvåd.
  5. Aftør linsen i én blød, cirkulær bevægelse fra midten og udad, uden tryk. Brug en ny vatpind til hver omgang, til der ikke længere kommer snavs af.
  6. Rens begge sider af linsen, og lad alkoholen dampe helt af.
  7. Hold linsen op mod lyset og se efter i skrå vinkel: rester, slør, ridser eller små sorte prikker i coatingen. Prikker og ridser betyder at linsen bør udskiftes.
Linsen skal vende rigtigt: En standard ZnSe-fokuslinse er flad på den ene side og buet på den anden. Den buede (konvekse) side skal vende OP mod strålen, den flade side ned mod materialet. Vender den forkert, flytter brændpunktet sig, og skæreevnen falder markant.

Sådan renser du spejlene

  1. Sluk maskinen.
  2. Spejlene kan oftest renses uden at blive afmonteret. Skal et spejl ud, så undgå at røre justerskruerne, ellers venter der en spejljustering bagefter.
  3. Blæs løse partikler væk.
  4. Aftør spejlfladen med let fugtet linsepapir eller vatpind i én blød bevægelse. Gentag med nyt papir til det kommer rent af.
  5. Tjek spejlet for matte pletter og små brandmærker. Et spejl med skadet belægning reflekterer dårligere, bliver varmt og bør udskiftes.

Glem ikke resten af strålegangen

Tør også indersiden af dysen af, og tjek at der ikke sidder sod eller spindelvæv i rørets udgangsvindue bagerst i maskinen. Kontrollér samtidig at luftassisten blæser rent og tørt, for fugtig eller olieholdig luft fra kompressoren er en klassisk kilde til hurtig tilsodning af linsen.

Denne guide er skrevet af ODINTEKs laserteknikere og opdateres løbende. Har du brug for hjælp til din CO2 laserskærer, kan du oprette en sag i serviceportalen eller læse om vores landsdækkende on-site service.
