P2S/X2D Dyseafspulningsposition kalibrering

Problembeskrivelse

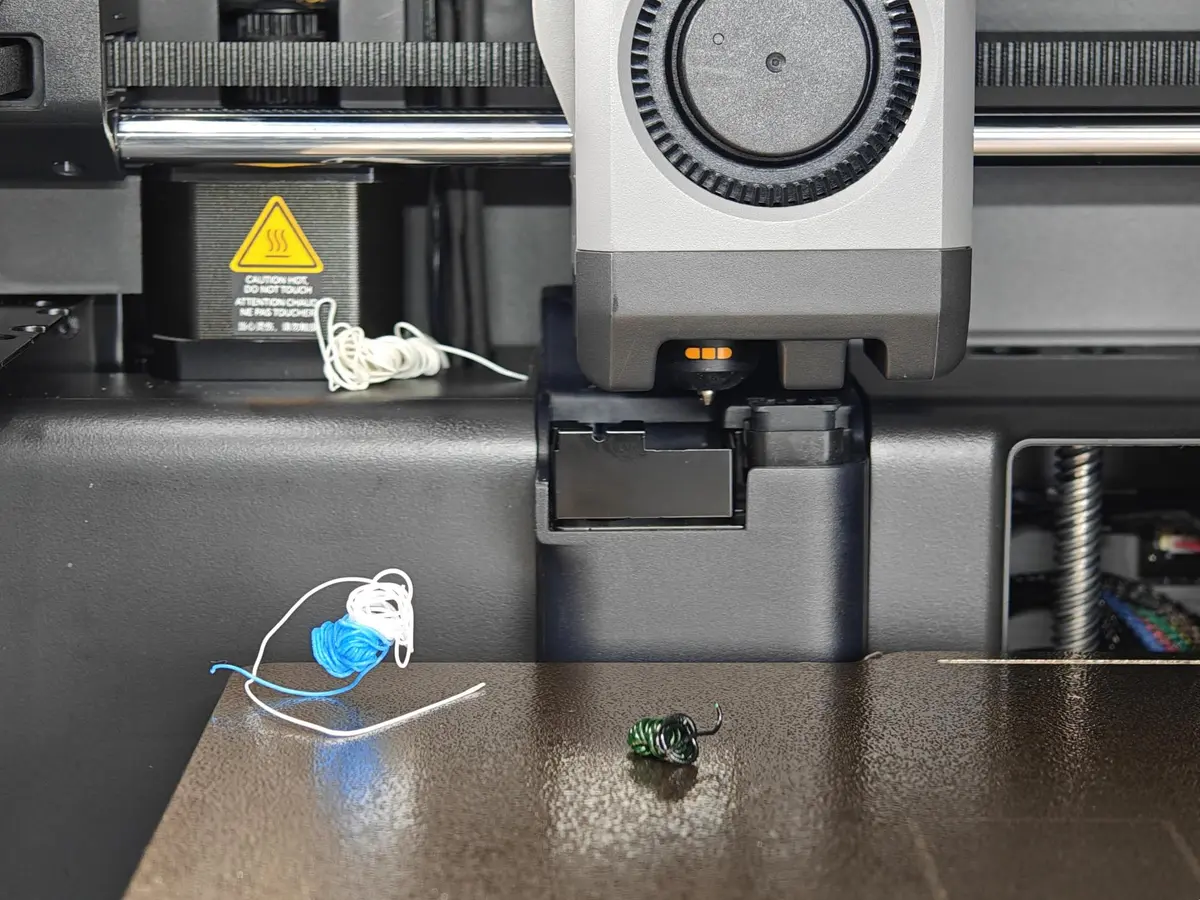

Under drift kan afspulningsforskydning eller filamentophobning opstå som følge af afvigelse i dysepositioneringen under afspulning. Nedenstående indhold guider dig til at verificere, om problemet skyldes forskydning af dyseafspulningspositionen, og hvordan du udfører positionskalibrering.

Kalibrering af venstre/højre forskydning (X-offset) af afspulningsposition

Nødvendige filer inden kalibrering

• Afspulningsforskydnings-detektionsfil (delt af P2S/X2D): purge_pos_test.gcode
• P2S Kalibreringspakke: cali.7z
• X2D Kalibreringspakke: x2d_trash_cali.zip

Verificer om der er afspulningsforskydning

Gem afspulningsforskydnings-detektionsfilen (purge_pos_test.gcode) i rodmappen på et USB-drev, indsæt USB-drevet i enheden, og start print.

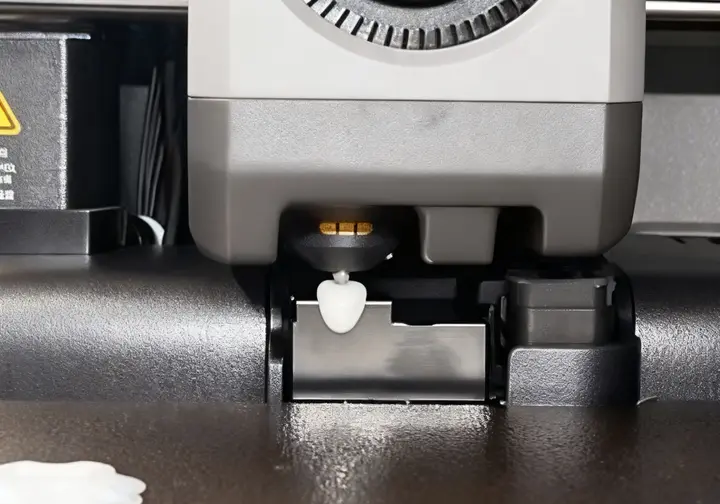

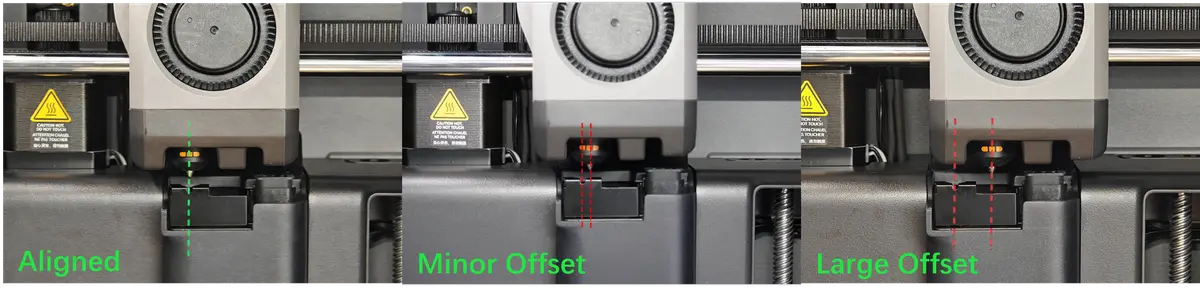

Observer om dysen er justeret med afskærmningsrillen i purge wiperen. Forskellige grader af forskydning kræver forskellige fejlfindingsmetoder.

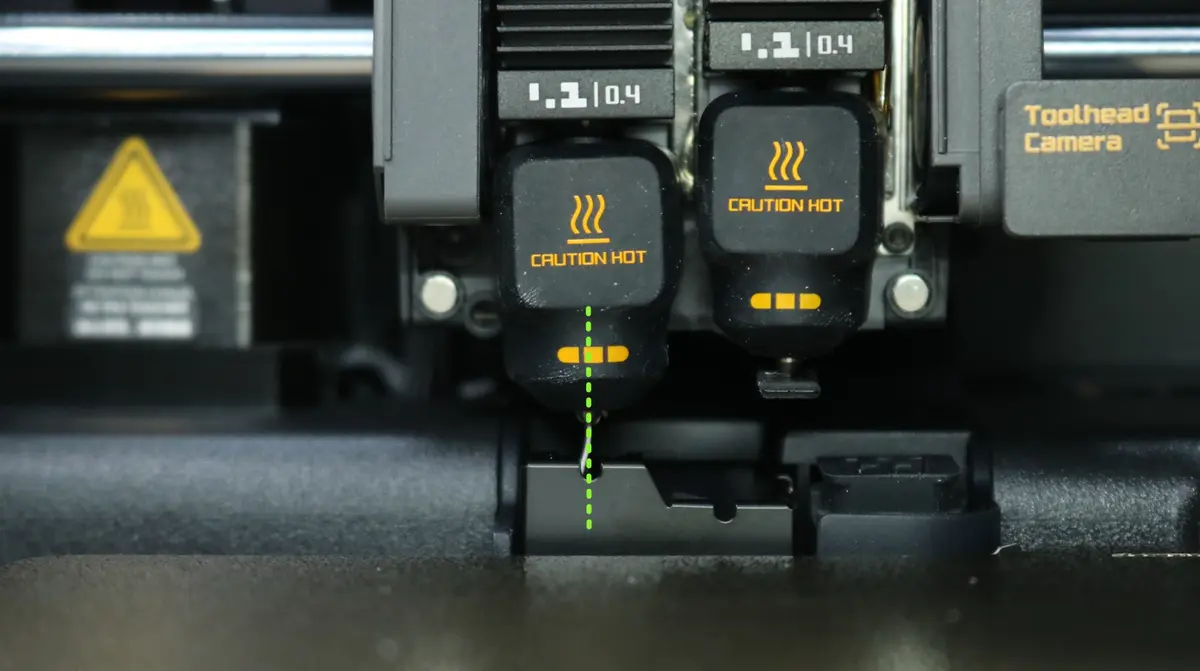

X2D bruger den venstre dyse og V-formede åbning i purge wiperen som observationspunkt.

1. Justeret

Ikke et printerhoved-problem. Udfør følgende kontroller:

• Skub forsigtigt skubpladeen på affaldsbeholderen ind for at kontrollere, om der er lateral forskydning uden fjederretur (mens den er i udstrakt tilstand).
• Inspicér affaldsbeholderen visuelt for vipning, og kontrollér om monteringsdelen til den indvendige liner er deformeret. Sørg for, at den er korrekt fastgjort både sideværts og lodret.
• Kontrollér om synkroniseringsremmen er løs. Verificér spændekraften for at udelukke mulighed for tandhopping.

2. Mindre forskydning

• Juster positionen via den manuelle kalibreringsproces nedenfor.

3. Stor forskydning

• Kontrollér for fysiske forhindringer i det område, der er markeret på billedet nedenfor, som kan forhindre printerhovedet i at nulstille korrekt.

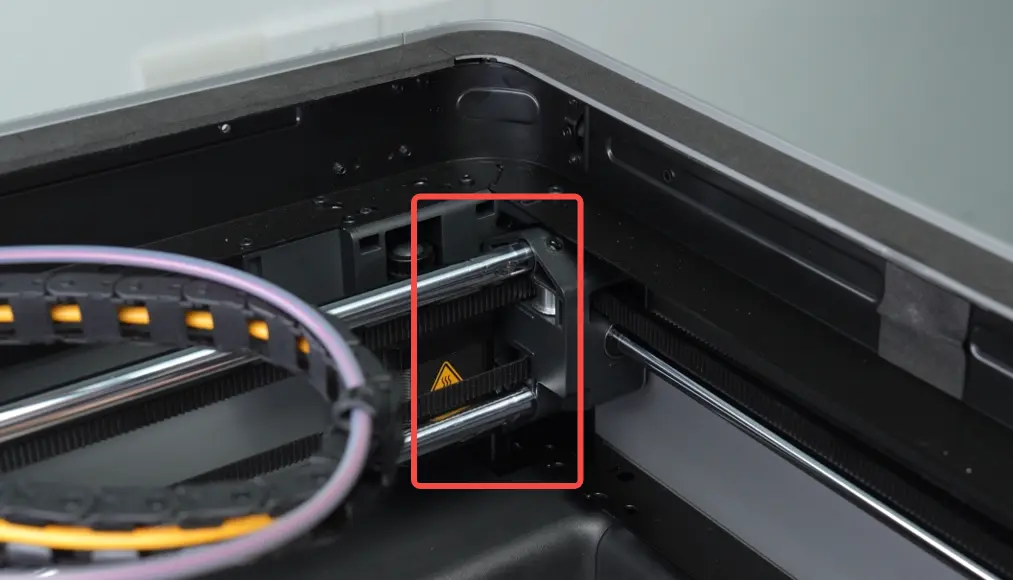

  P2S X-akse nulstillingspunkt

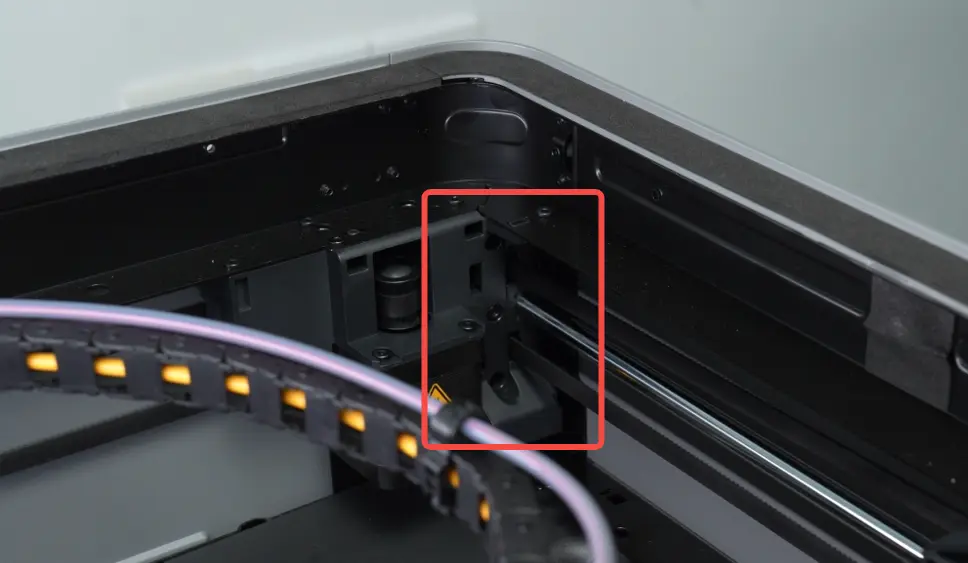

  P2S Y-akse nulstillingspunkt

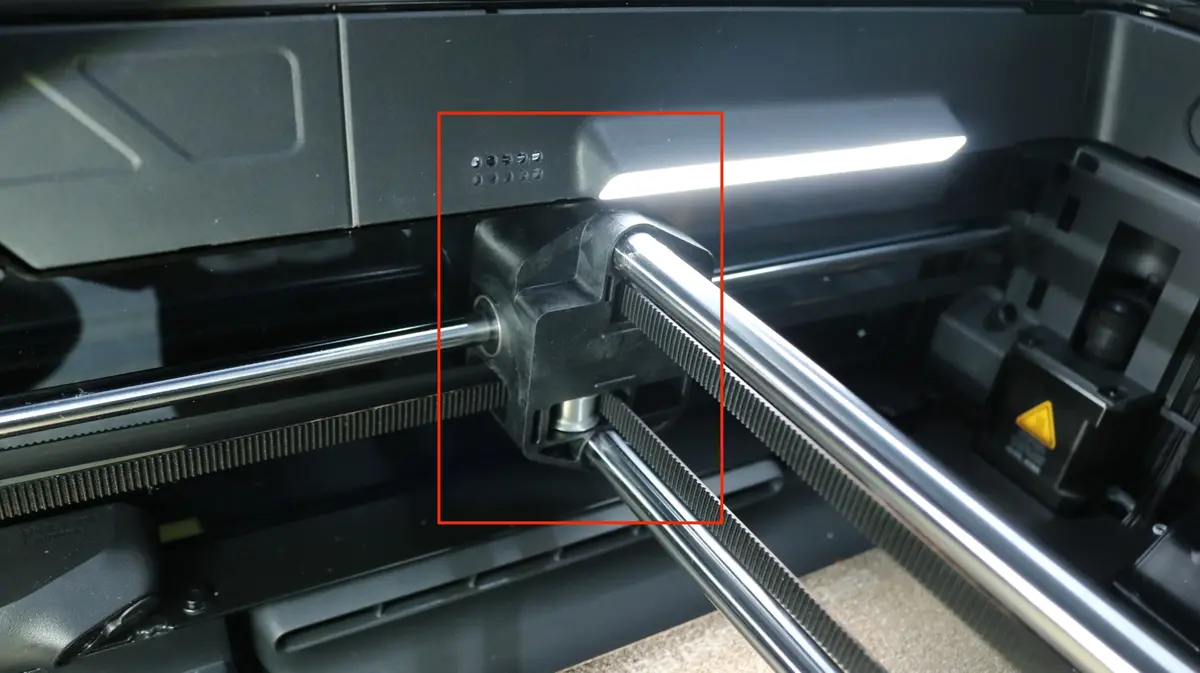

  X2D X-akse nulstillingspunkt

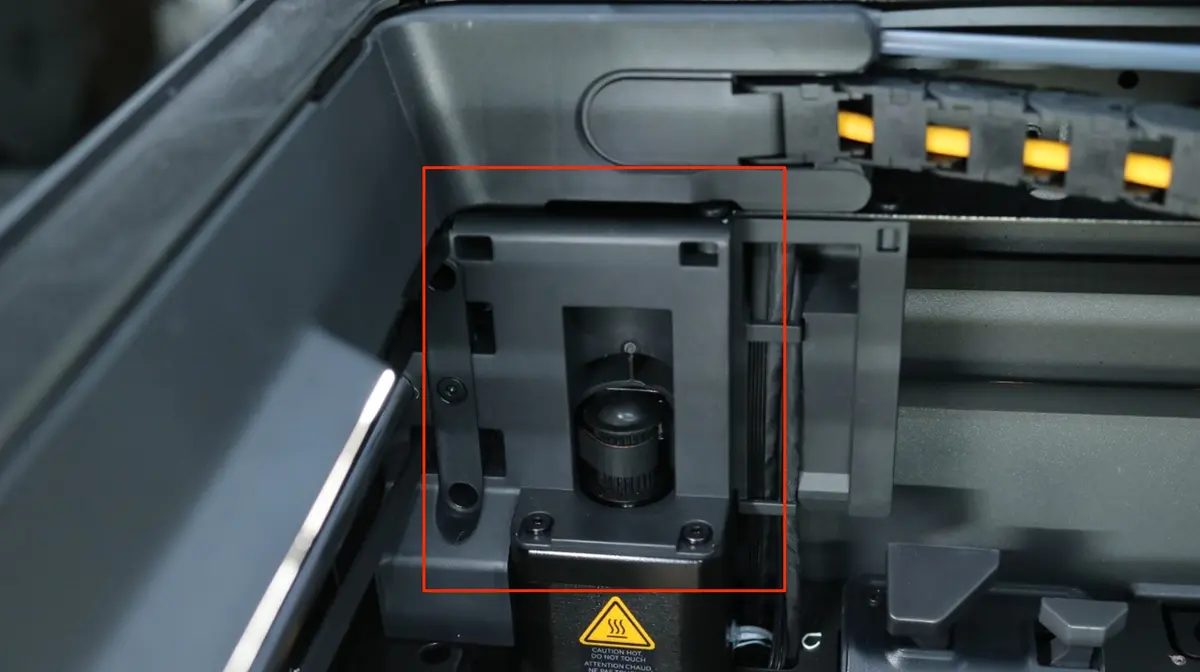

  X2D Y-akse nulstillingspunkt

  Manuel kalibrering

  1. Forbered kalibreringsfiler

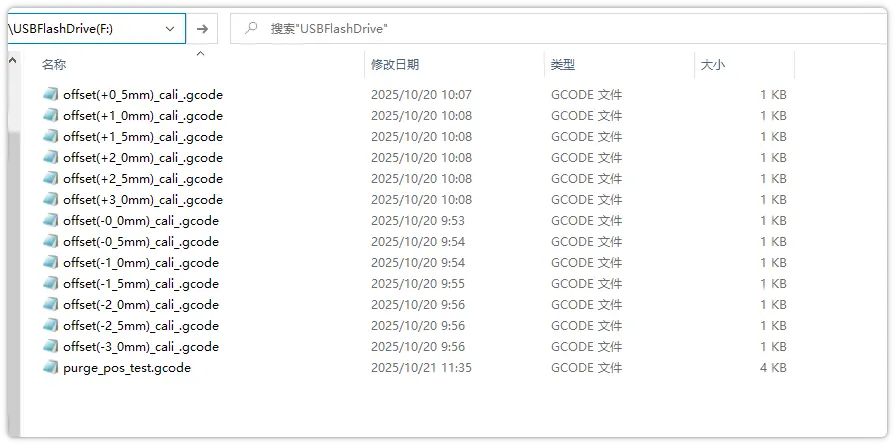

  Udpak kalibreringspakken og kopier alle udpakkede GCode-filer til rodmappen på USB-drevet. Denne pakke indeholder dedikerede kalibreringsfiler tilpasset forskellige dybe og purge bin offset-værdier.



  Eksempel: "offset(-3_0mm)_cali" angiver, at dysen er forskudt 3 mm til venstre, og "offset(+3_0mm)_cali" angiver, at dysen er forskudt 3 mm til højre.

  2. Indsæt USB-drevet

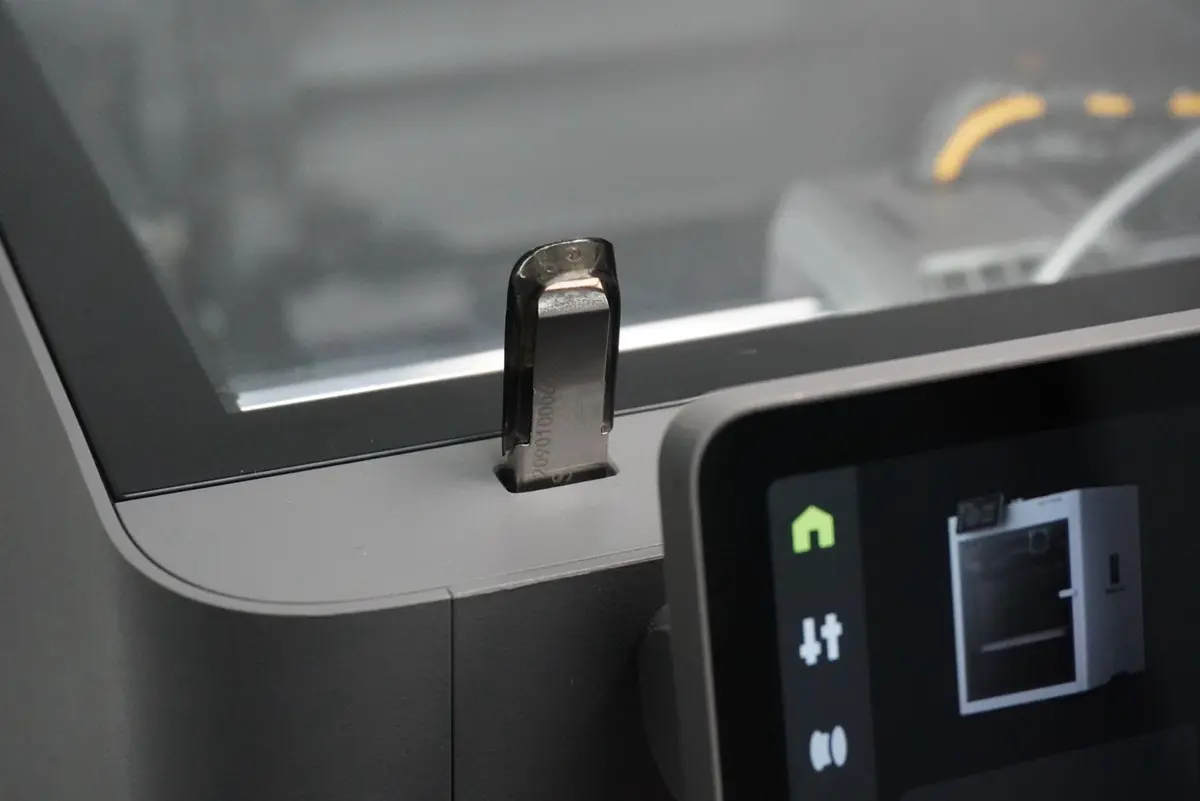

  Indsæt USB-drevet med kalibreringsfiler korrekt i USB-porten på 3D-printeren.



  3. Kør kalibreringsfiler

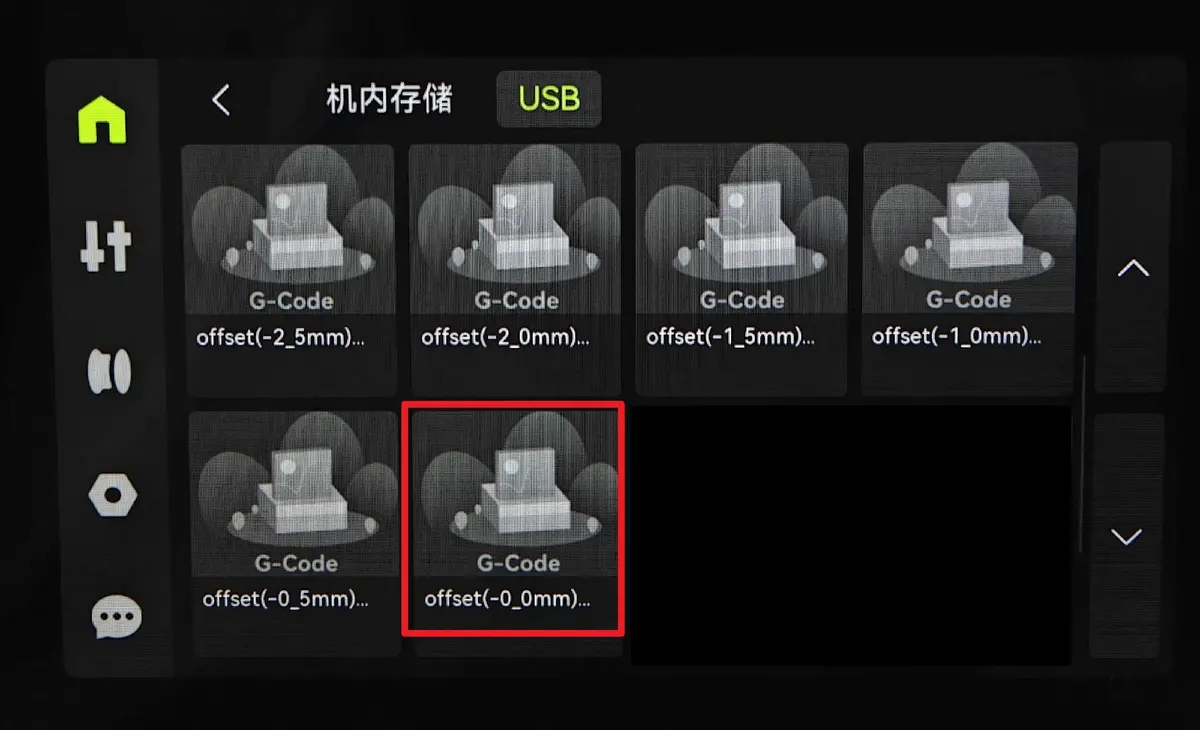

  1. Kør først reference-kalibreringsfilen (offset -0_0mm). Efter at have kørt denne fil, fuldender dysen automatisk koordinatindstillingen og flytter til afspulningspositionen i rensebeholderen.
  2. Observer nu den faktiske forskydning mellem dysen og rillen i purge wiperen, og vælg den tilsvarende kalibreringsfil til præcis korrektion i henhold til forskydningsretningen.

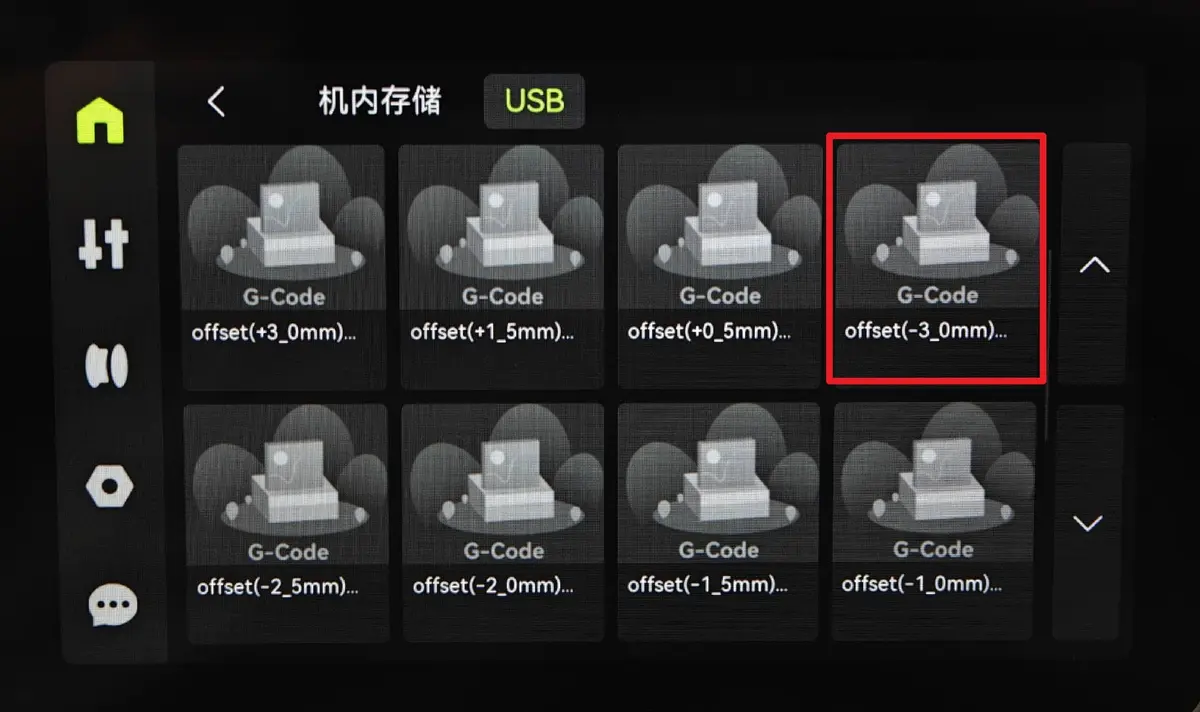

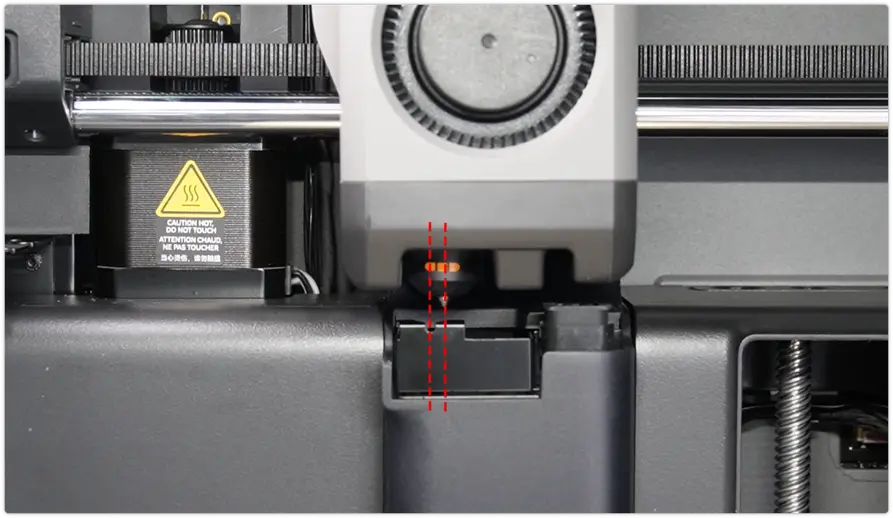

  Eksempel: Som vist på figuren nedenfor, hvis dysen er tydeligt forskudt til højre i purge wiper rillen, skal du køre kalibreringsfilen svarende til -3_0mm for at korrigere dysen koordinatmål til venstre.

  Hvis dysen er placeret til venstre for rillen, skal du vælge en kalibreringsfil med en positiv værdi for at justere den til højre, f.eks. offset (+2_0mm).

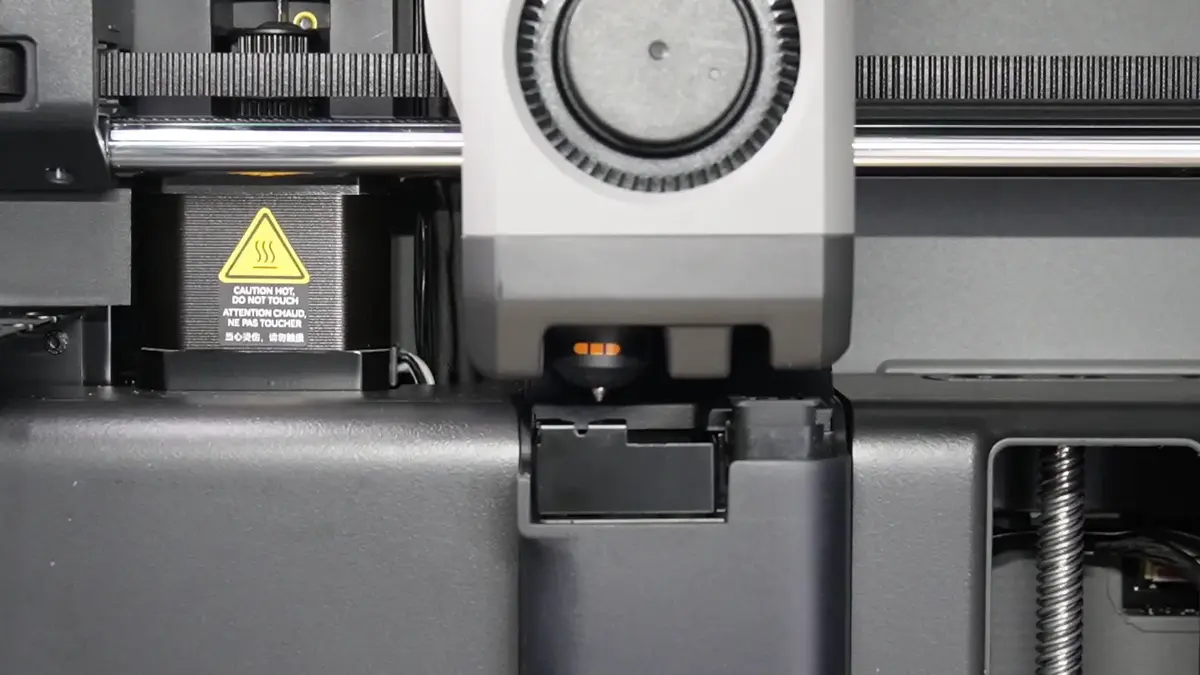

  Animeret eksempel på kalibreringsprocessen:

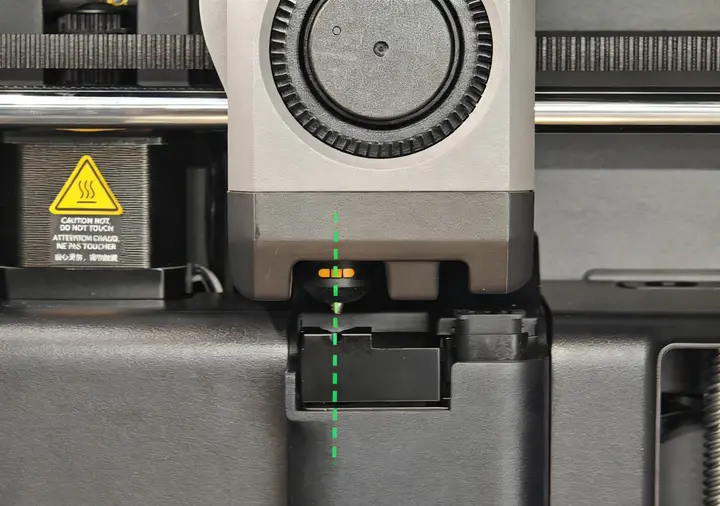

  Efter afslutning af den manuelle kalibrering skal du sikre, at dysen er centralt justeret med rillen i den nedre purge wiper; de korrekte koordinatoplysninger gemmes automatisk i printerens firmware.



Justering af for-/bagudforskydning (Y-offset) af afspulningsposition

Hvis printerens afspulningsmateriale afviger uden for purge wiperen, skal du følge disse trin for at justere purge wiper-positionen.

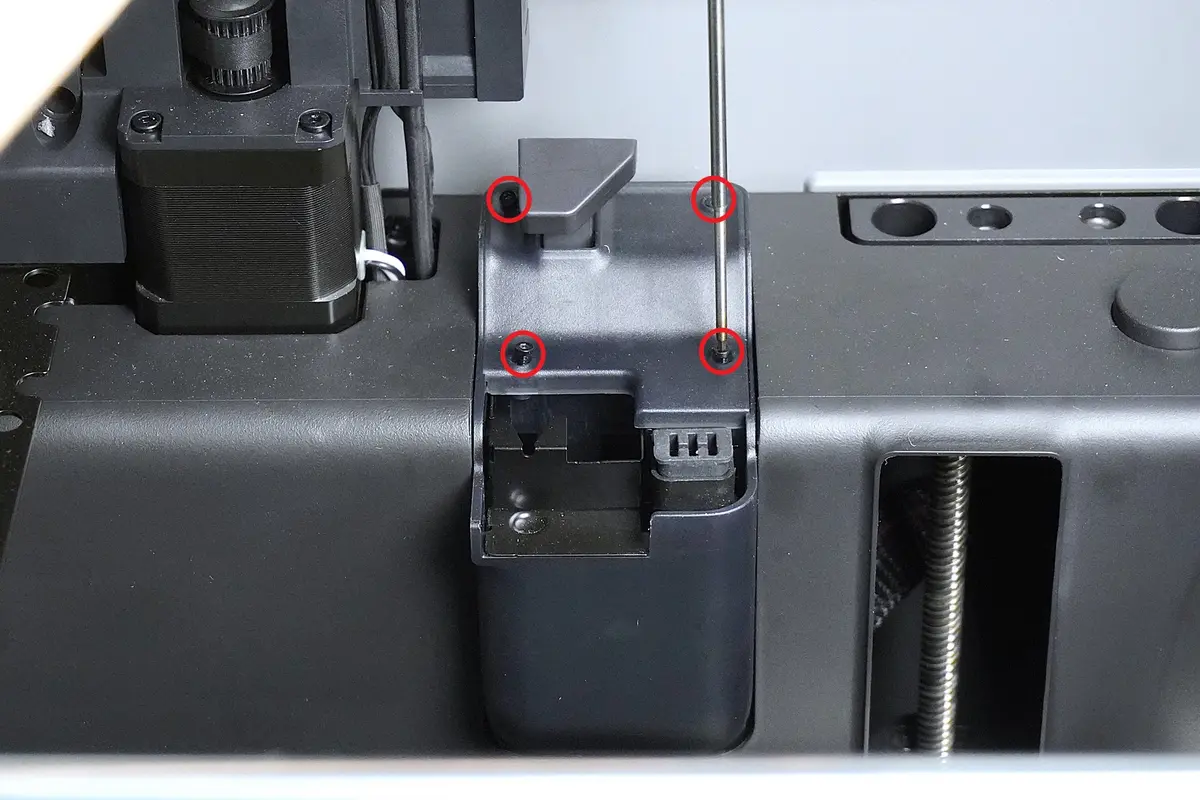

Trin 1: Åbn topdækslet på afspulningsskinnen

1. Løsn de fire fastgørelsesskruer på topdækslet til afspulningsskinnen.
2. Løft topdækslet opad (bemærk: det er ikke nødvendigt at fjerne det helt).

Trin 2: Juster wiper-fastgørelsesskruerne

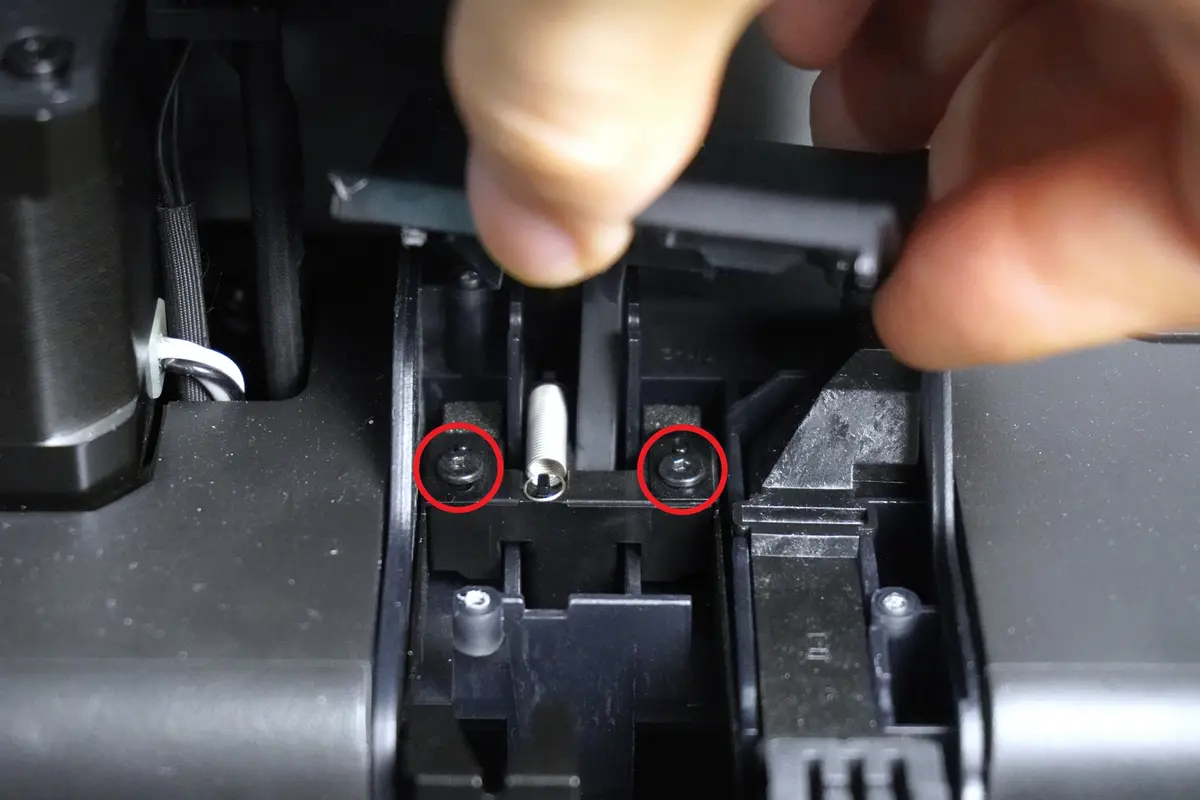

1. Find de to fastgørelsesskruer under wiperen.
2. Løsn skruerne (løsn kun, fjern ikke).

Trin 3: Monter topdækslet på afspulningsskinnen

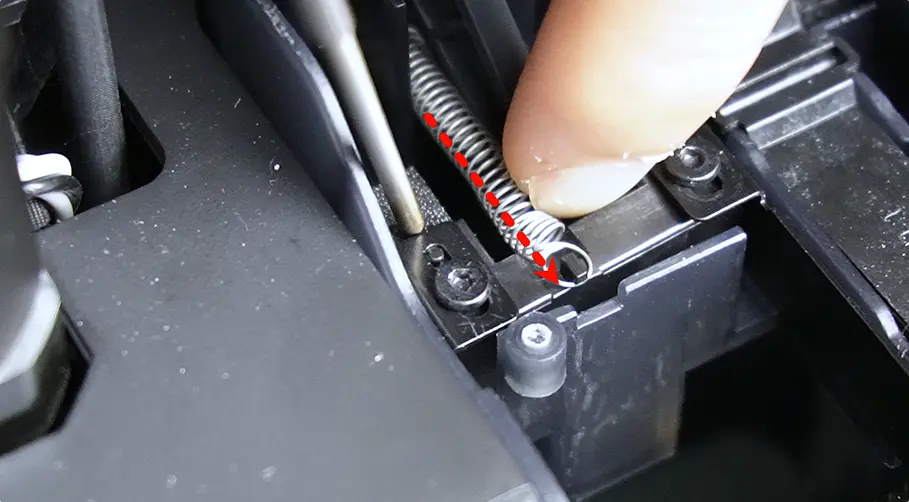

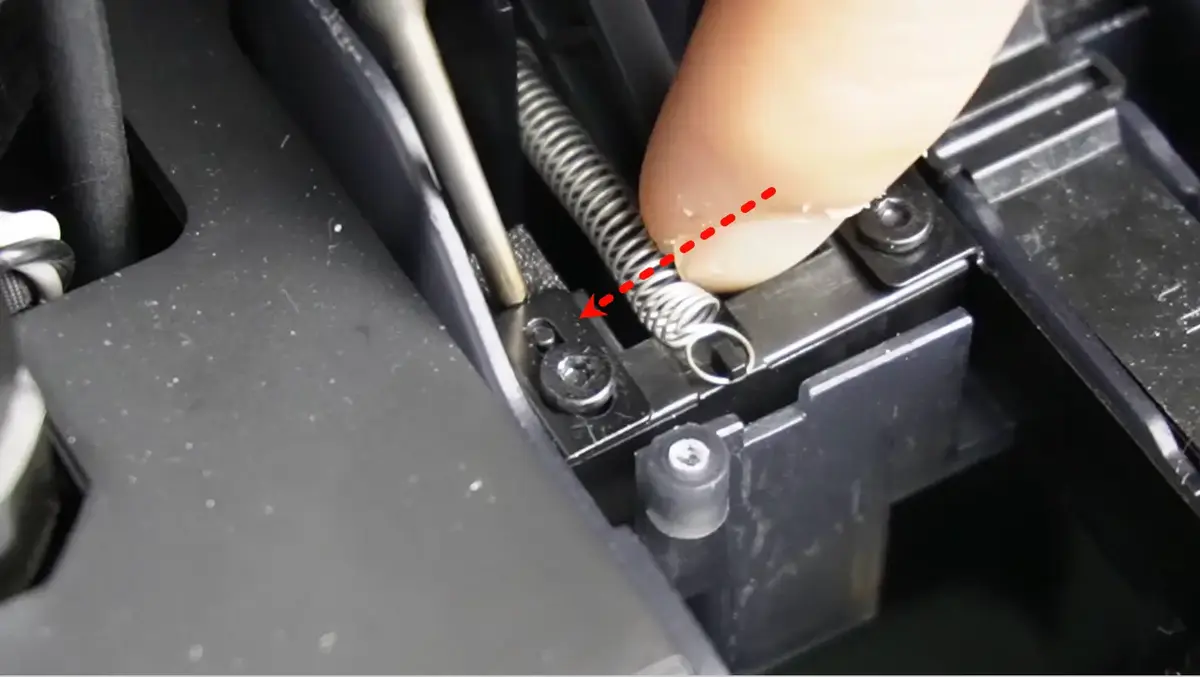

Efter at have løsnet skruerne, brug en skruetrækker til at skubbe den metal-wiper fremad til den yderste position:

Trin 4: Fastgør wiperen

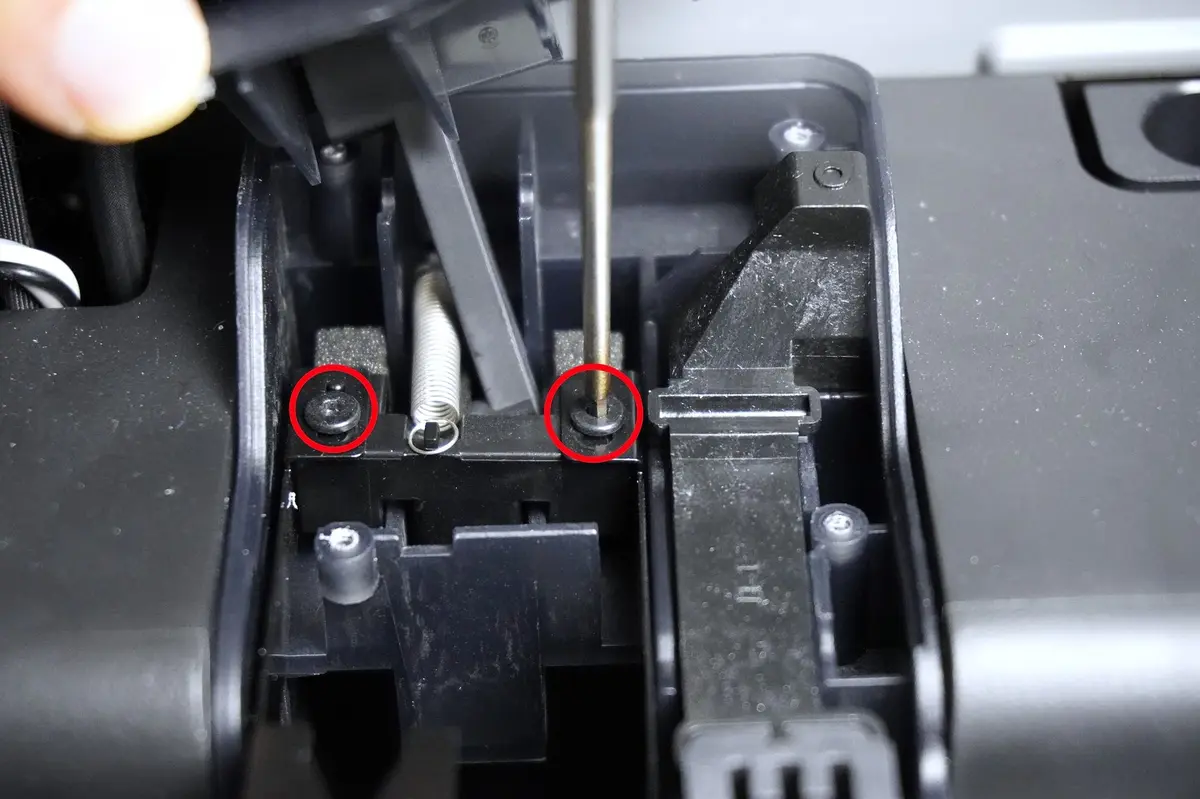

1. Efter justering til den korrekte position, stram de to fastgørelsesskruer igen.
2. Sørg for, at wiperen sidder fast uden løshed.

Trin 5: Test bevægelse

1. Genmonter topdækslet på afspulningsenheden.

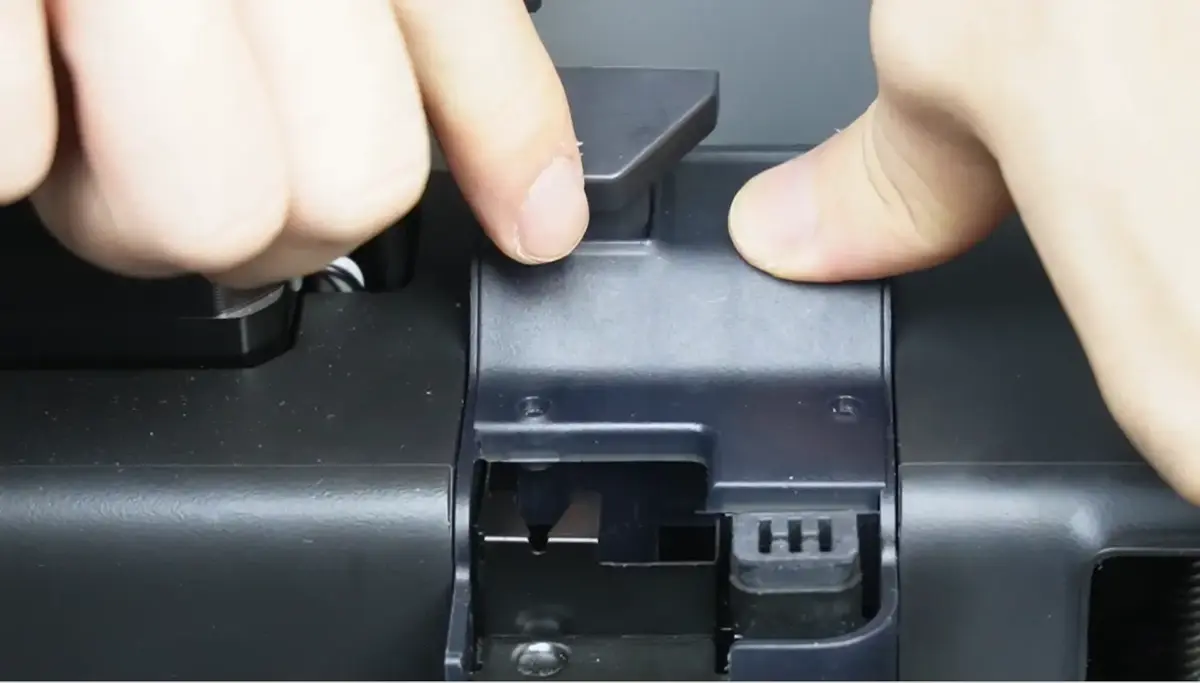

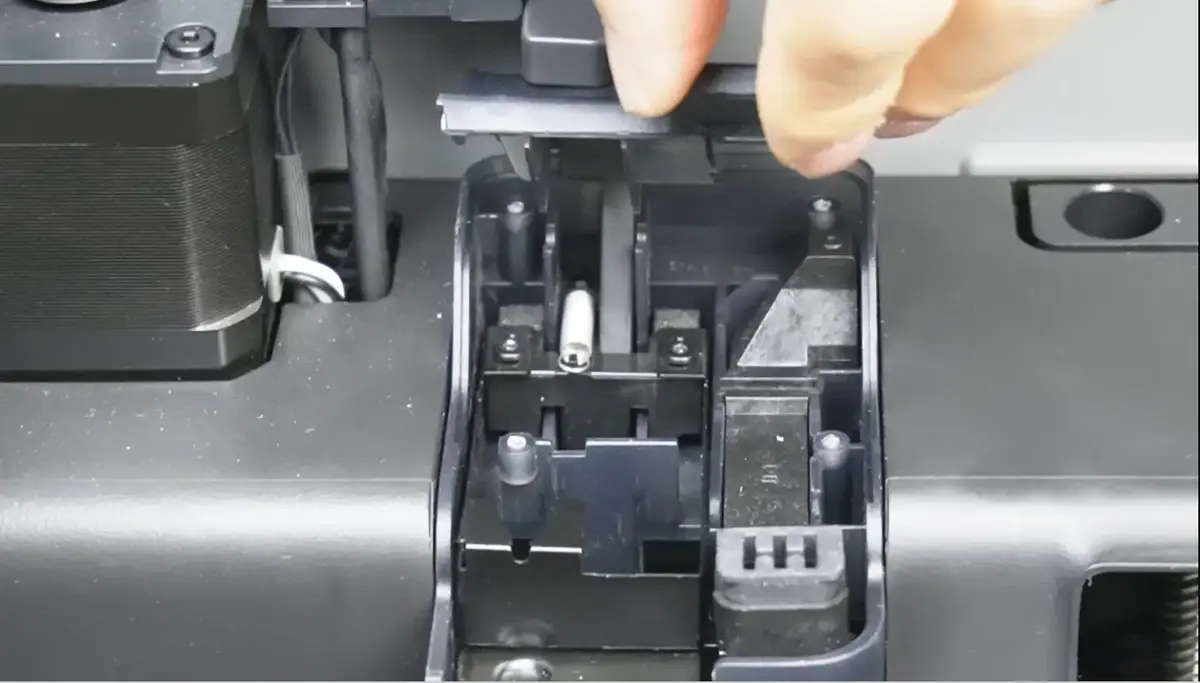

2. Skub topdækslet frem og tilbage for at teste, om wiperen bevæger sig jævnt.

Justering af purge wiper Z-offset (lodret forskydning)

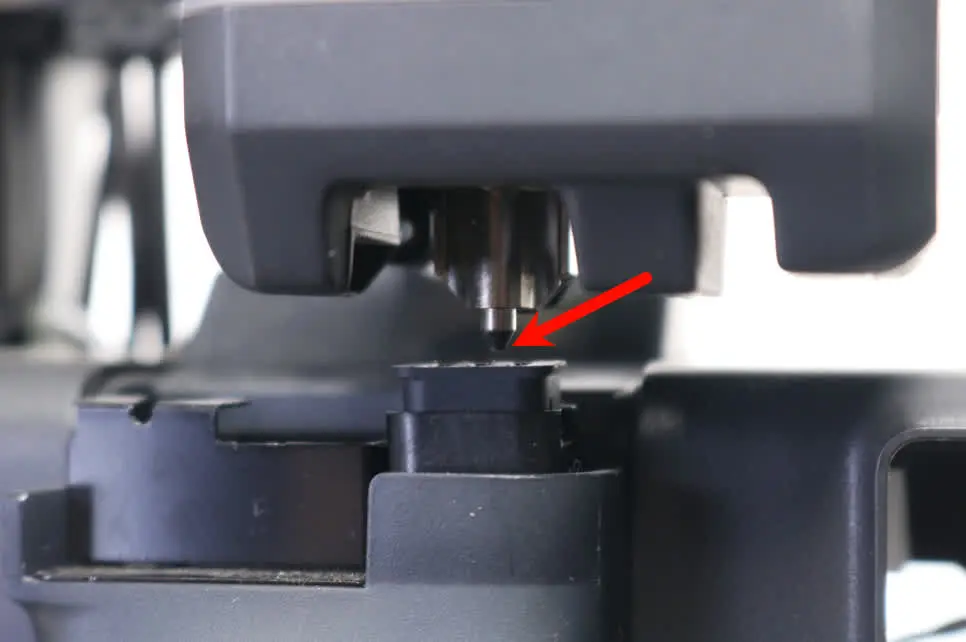

Hvis dysen sidder for langt fra wiper-puden, skal du først printe kalibreringsblokken. Download p2s_scrap_block.3mf og print en.

Trin 1 - Fjern bagpanelet

Følg trinene i Udskift P2S Bagpanel for at afmontere PTFE-holderen, filamentbufferen og bagpanelet.

Trin 2 - Frigør kabler

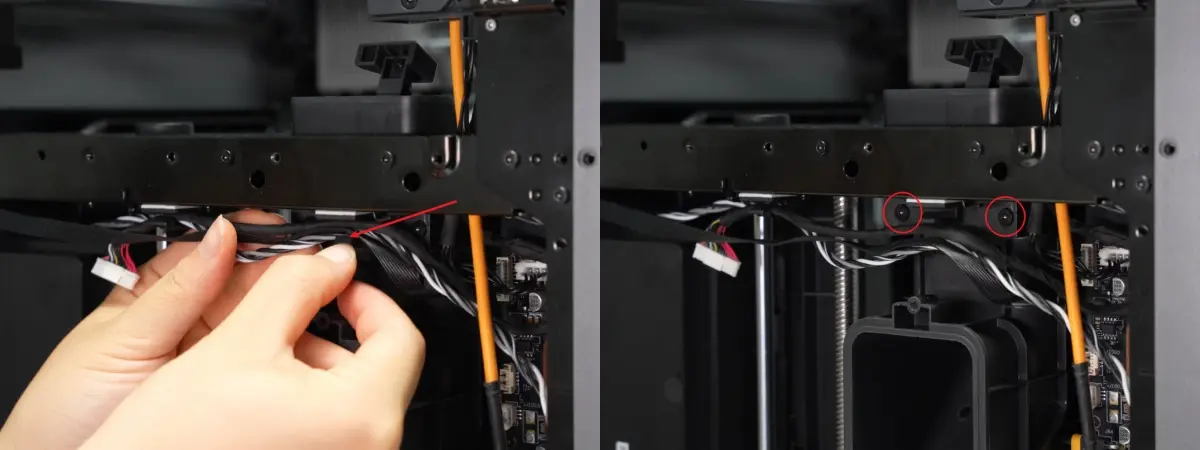

Åbn kabelklemmer, træk kablerne fri og blotlæg de to skruer, der fastgør purge wiper-enheden.

Trin 3 - Fjern purge wiperen

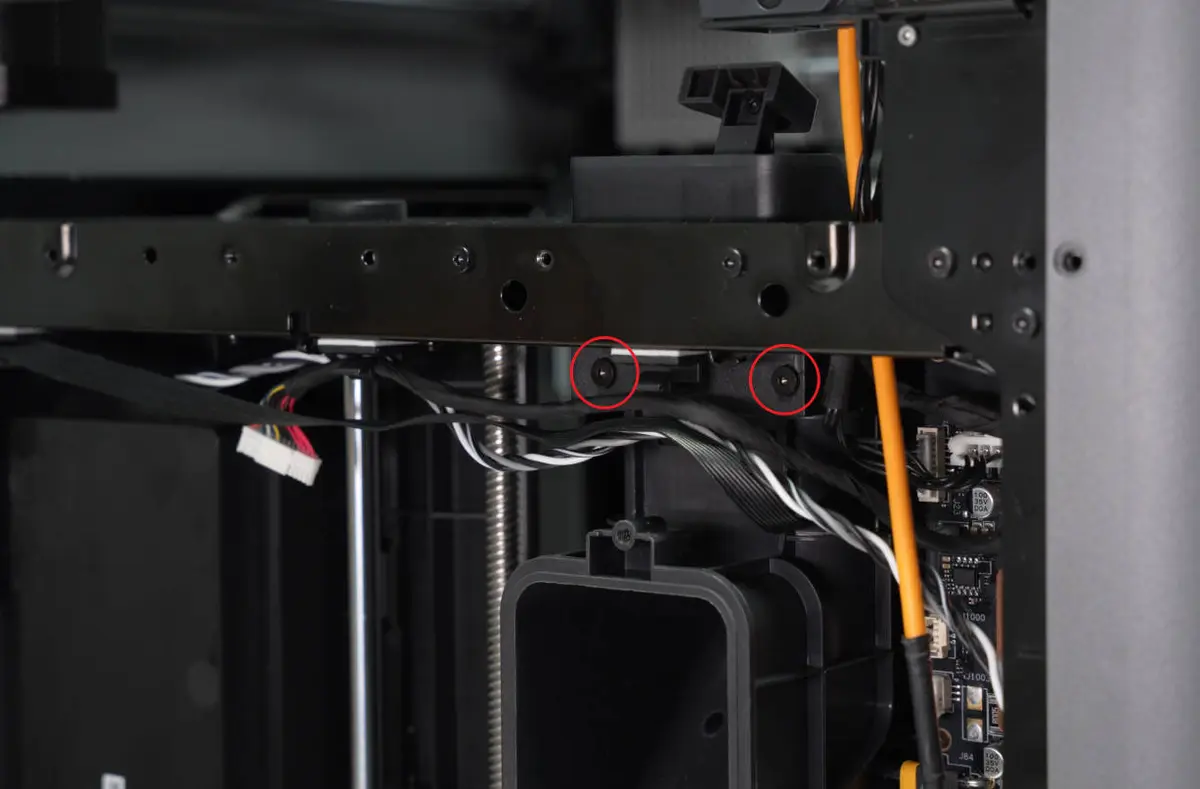

Brug en H2.0 unbrakonøgle til at løsne de to skruer, der holder purge wiperen, så enheden kan skubbes op og ned.

Trin 4 - Installer kalibreringsblokken

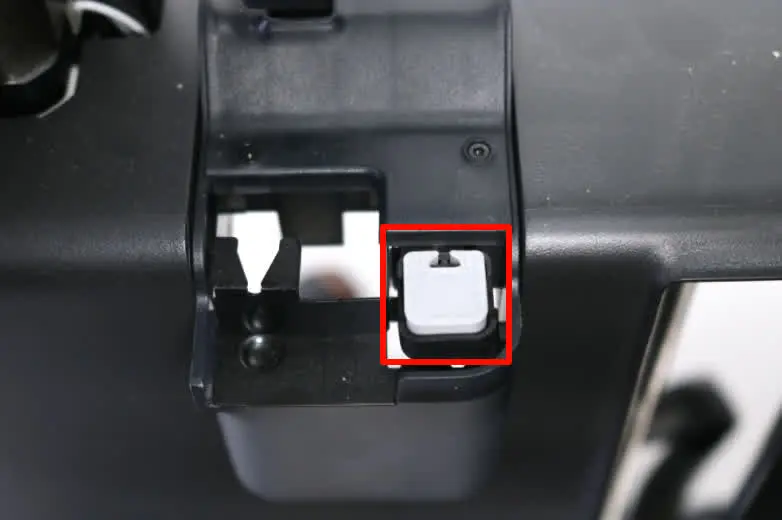

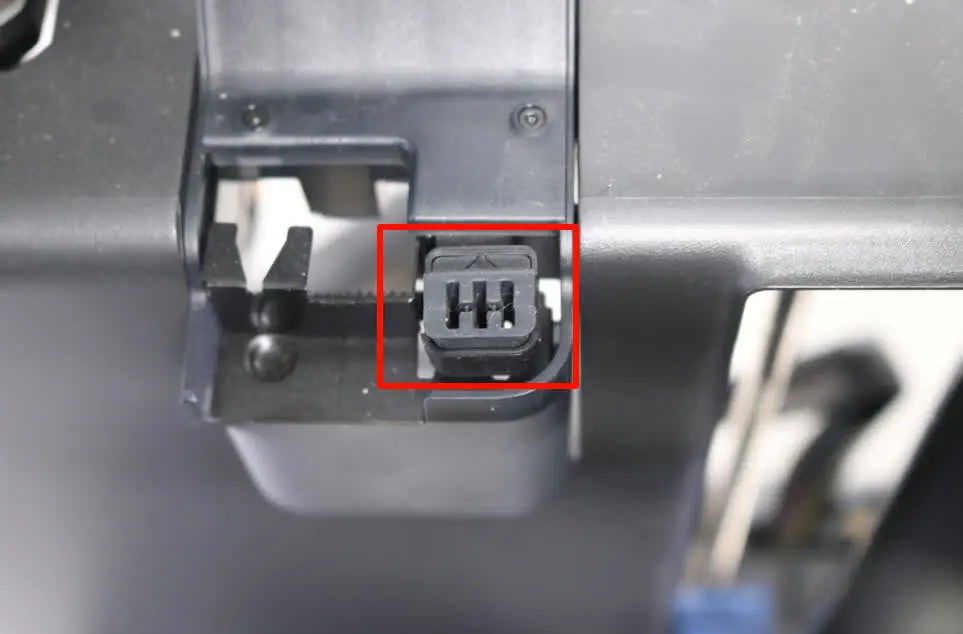

Fjern wiper-puden og sæt kalibreringsblokken i dens sted.

Trin 5 - Juster purge wiperen

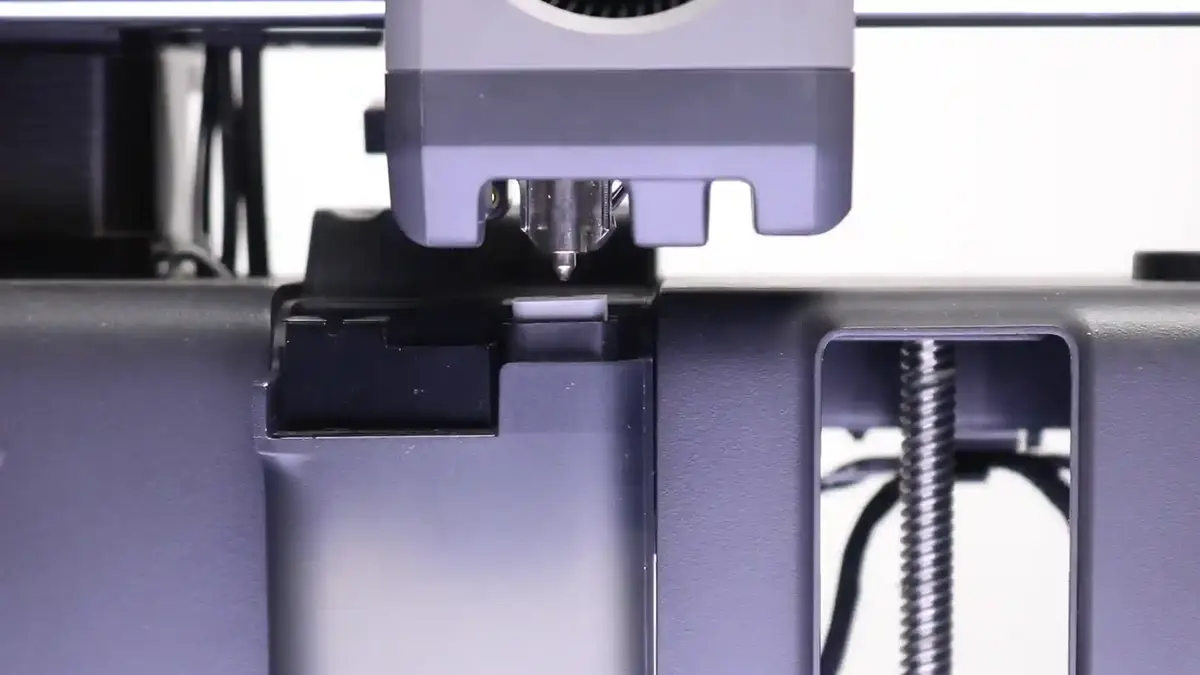

Skub purge wiperen opad, til kalibreringsblokken øverste flade rører dysen, og stram derefter de to skruer.

Stram skruerne straks, når blokken rører dysen.

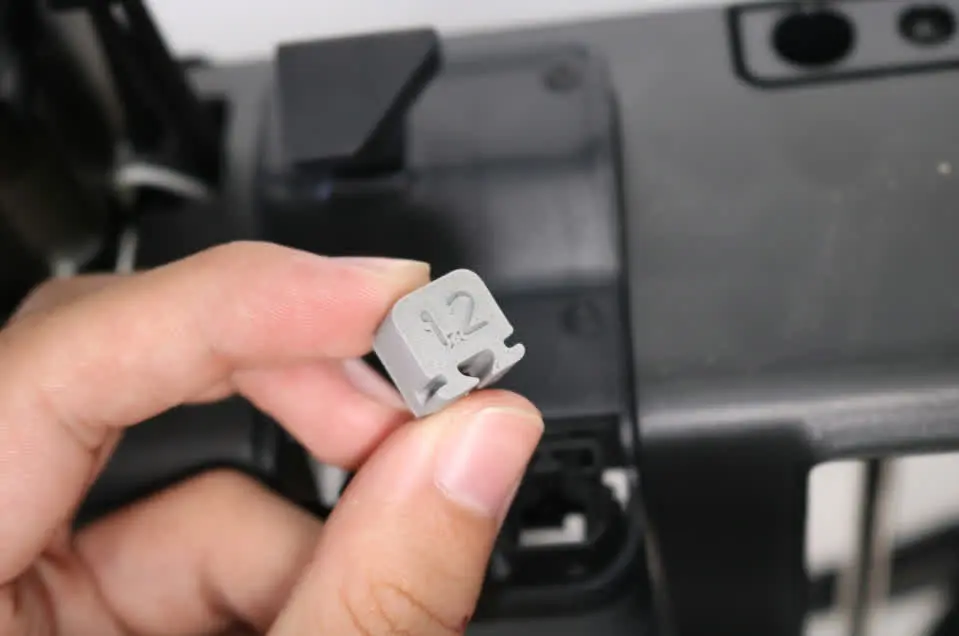

Trin 6 - Genmonter wiper-puden

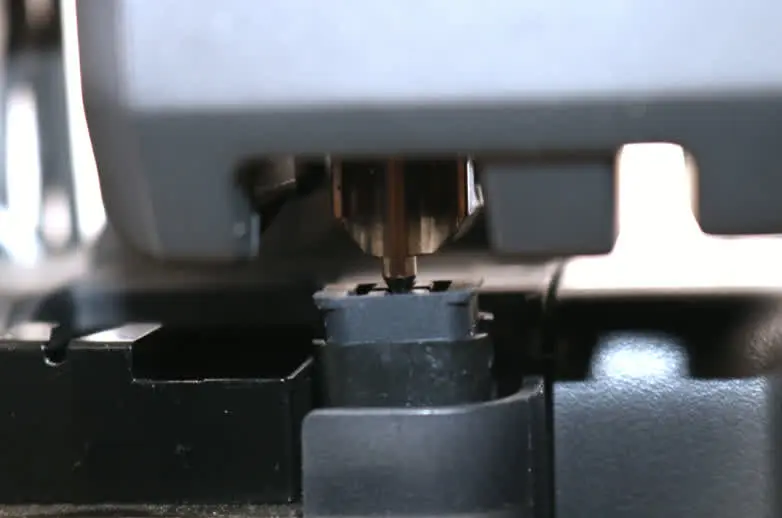

Fjern kalibreringsblokken, genmonter wiper-puden, og verificer at dysen nu rører puden.

Trin 7 - Genmonter resterende dele

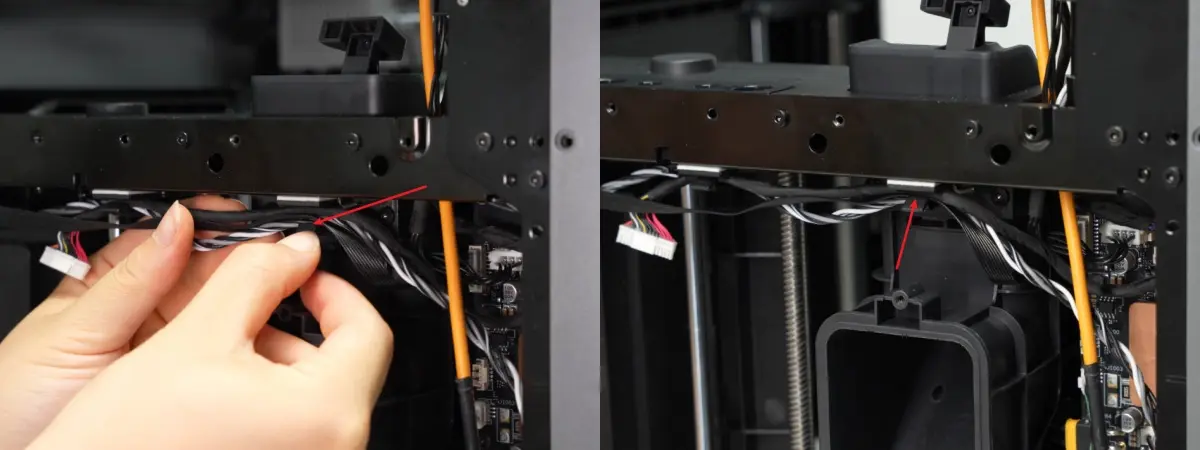

Sæt kablerne tilbage i kabelklemmer.

Genmonter bagpanelet, bufferen og PTFE-holderen ved at følge Udskift P2S Bagpanel.

Test funktionalitet

Kør printtesten igen for at bekræfte, om afspulningsforskydning eller filamentophobning stadig forekommer.
