Det skal du bruge

• Extension Board-kit
• LED-lys (valgfrit)
• Køleblæser (valgfrit)
• Et kamera og et kompatibelt lukkerkabel (valgfrit)

Et par linjer G-code kan være nødvendige for at få funktionerne til at virke. Følg instruktionerne nedenfor, og kopiér eksempelkoden, eller se vores WIKI-side for avanceret programmering.

Sådan anvender du G-code på Extension Board

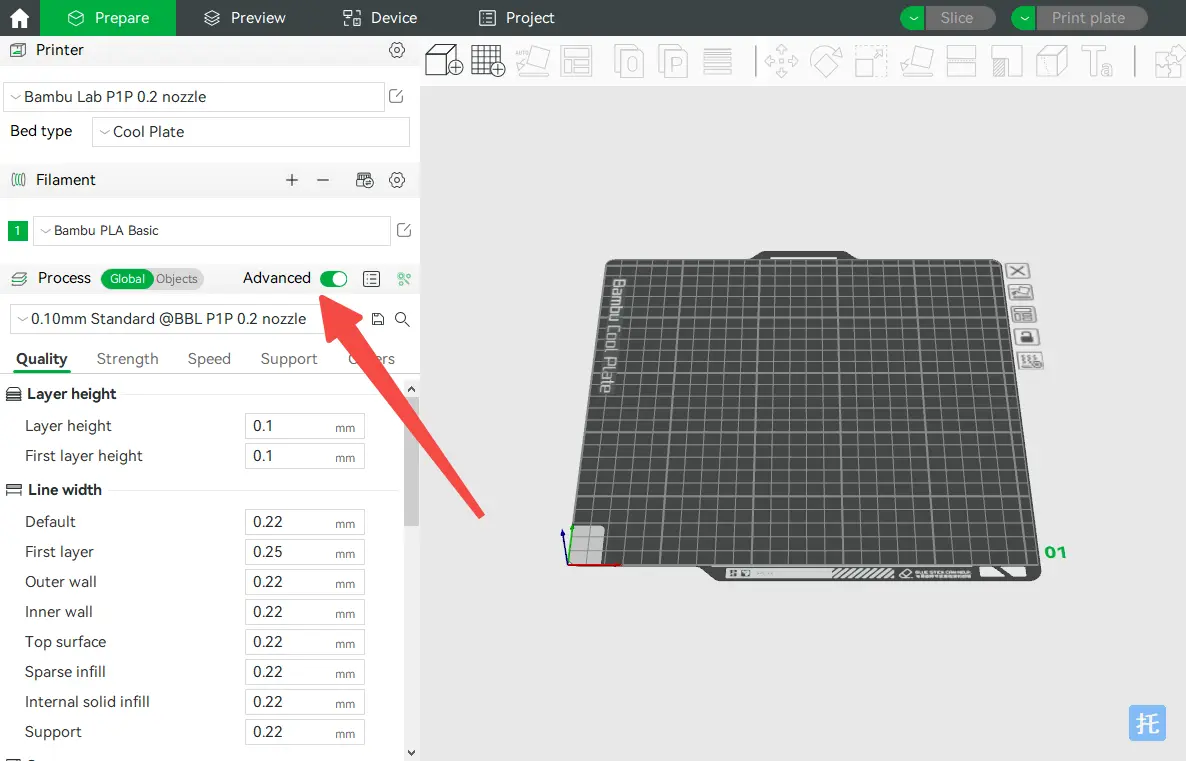

• Slå indstillingen 'Advanced' til i Bambu Studio.

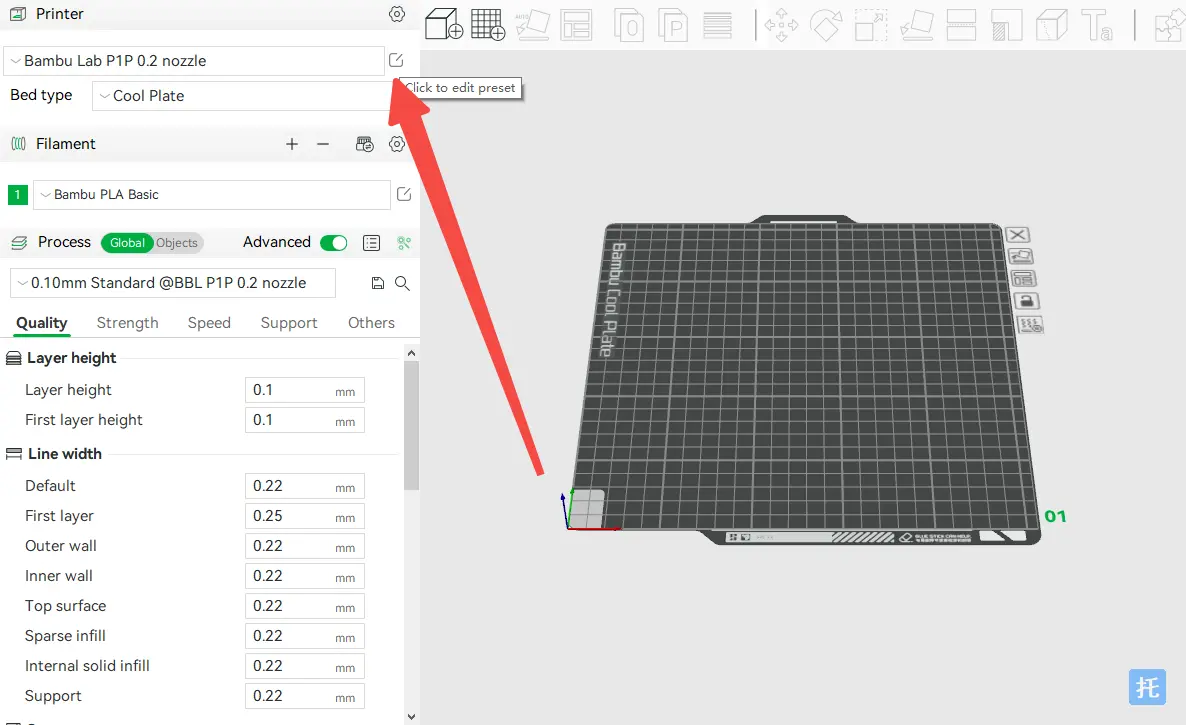

• Klik på 'edit'-ikonet for at konfigurere G-code.

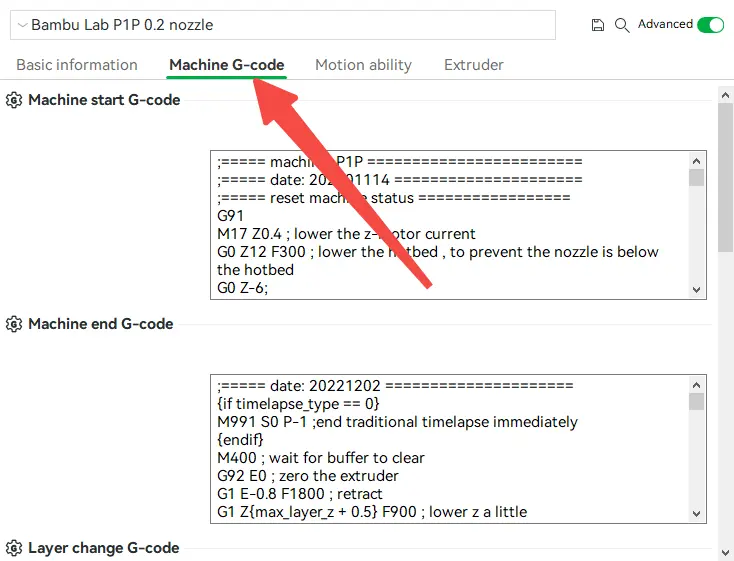

• I G-code angives kommentarer efter semikolon. Du kan indsætte din kode ved start af udskrift, ved slut af udskrift, under lag-/filamentskift osv. Når du starter et udskriftsjob, skrives konfigurationsoplysningerne til Extension Board.

Extension Board-interface

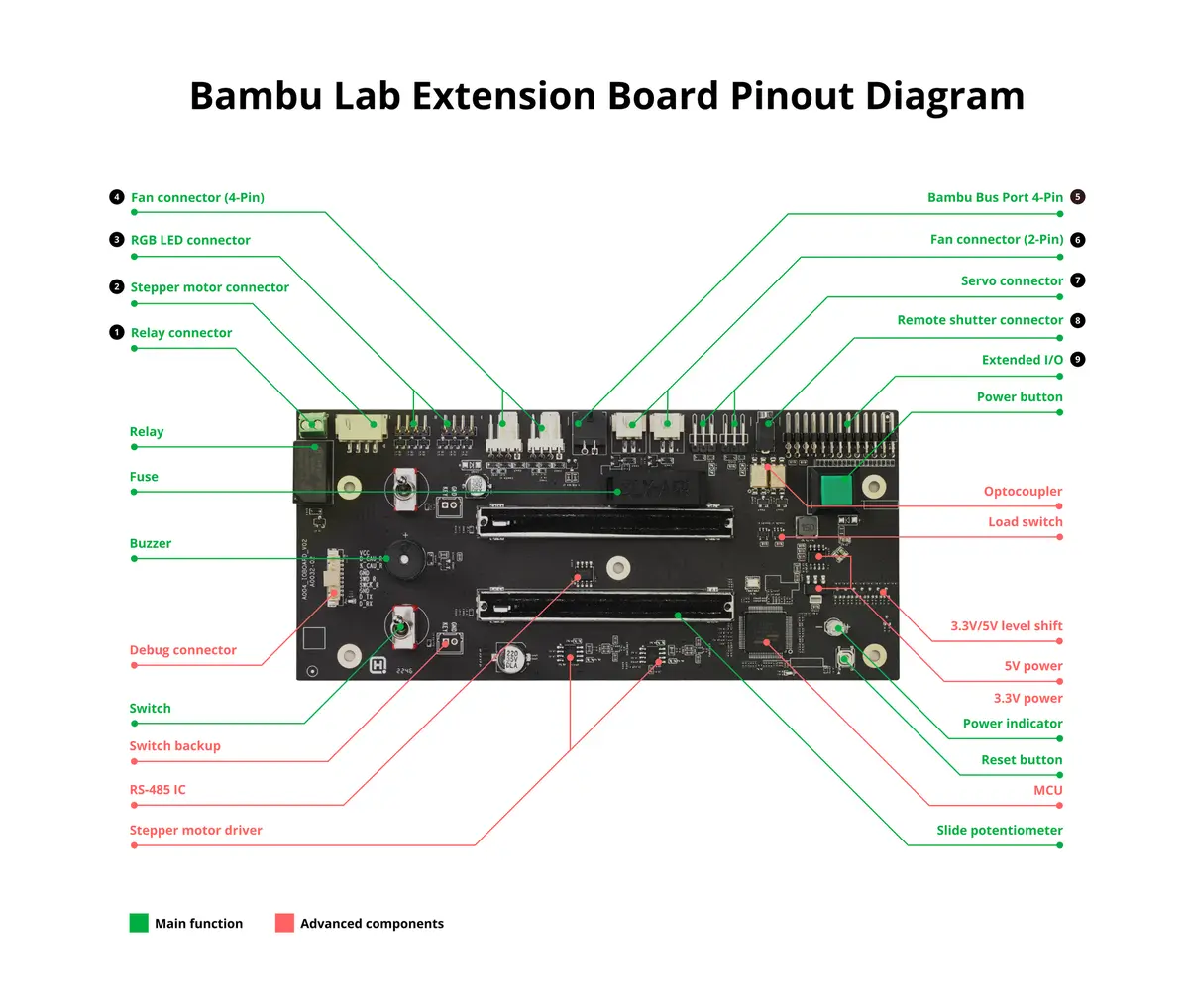

Billedet viser pinout-diagrammet for Bambu Lab Extension Board:

Extension Board-forindstillinger

Boardet har følgende forindstillede konfigurationer:

• Kontakt #0 kan tænde og slukke for begge LED-lysinterfaces samtidigt. Skydepotentiometer #0 kan styre lysstyrken på de to LED-lys, og LED-farven er hvid som standard.
• Kontakt #1 kan tænde og slukke for fire blæsere. Skydepotentiometer #1 kan styre hastigheden på de to 4-benede blæsere.
• Hvis du kun vil styre en enkelt kanal, for eksempel bruge kontakt #0 og skydepotentiometer #0 til at styre LED-lys #0, kan du anvende følgende kode i begyndelsen af maskinens G-code. Du kan foretage yderligere tilpasninger ved at gennemse den omfattende G-code-reference til Extension Board.

; M1004 is commanding the Extension board. Configure #0 switch(I=0) to control LED(F=1) of #0(D=0)
M1004 S7 I0 F1 D0
; Configure #0 Slide(I=0) to control LED(F=0) of #0(D=0)
M1004 S6 I0 F0 D0

Eksempler

Brug en kontakt til at tænde og slukke for relæet

• Forbind relæet med de elektriske komponenter eller enheder, du vil styre.

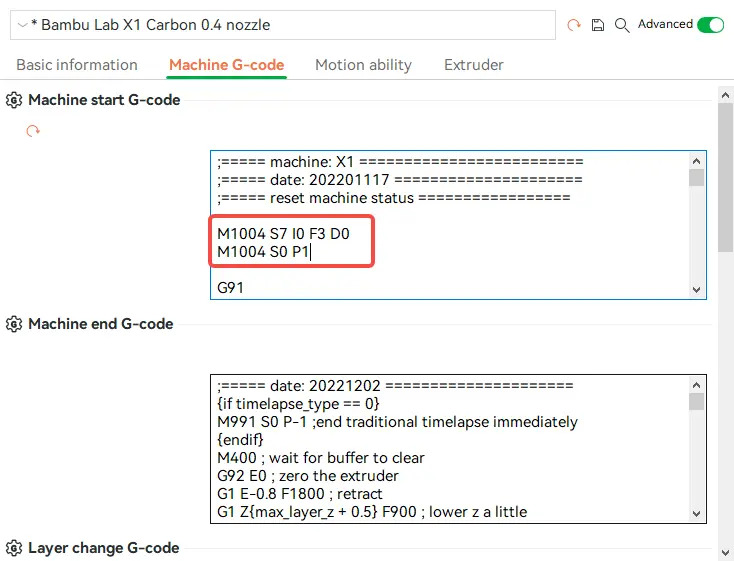

• Indsæt M1004 S7 I0 F3 D0 i slutningen af maskinens start-G-code. I0 repræsenterer kontakt #0，F3styrer relæet，D0 repræsenterer relæ #0（D0kan udelades). Hvis du desuden vil gemme konfigurationen efter slukning, indsætter du M1004 S0 P1。

M1004 S7 I0 F3 D0
M1004 S0 P1

Styr kameralukkeren for at optage timelapse-videoer

Hvis du vil lave en perfekt timelapse med dit eget kamera, skal du tage ét billede, efter at toolheadet har færdiggjort udskriften på hvert lag.

• Forbind dit kamera og Extension Board med et kameralukkerkabel.
• Indsæt koden i lag-skift-G-coden for at tage et billede.

Inden optagelse skal du indstille lukkeren til manuel tilstand og forhindre kameraet i automatisk at gå i dvale.

Bemærk, at der kan opstå en konflikt mellem kommandoen til kameraoptagelse og logikken i timelapse-koden, der bruger det indbyggede kamera. Vælg placeringen til indsættelse af koden ud fra følgende betingelser.

De indbyggede kommandoer til timelapse er som følger. If-else-sætningen udføres, hver gang et lag skiftes. Hvis timelapse-tilstanden er 0 (traditionel tilstand), tager det indbyggede kamera straks et billede (M971 styrer det indbyggede kamera). Hvis tilstanden er 1 (smooth-tilstand), flyttes toolheadet til en bestemt position, og det indbyggede kamera tager et billede.

M622.1 S1 ; for prev firmware, default turned on
M1002 judge_flag timelapse_record_flag
M622 J1
{if timelapse_type == 0} ; timelapse without wipe tower
M971 S11 C10 O0
{elsif timelapse_type == 1} ; timelapse with wipe tower
G92 E0
G1 E-[retraction_length] F1800
G17
G2 Z{layer_z + 0.4} I0.86 J0.86 P1 F10000 ; spiral lift a little
G1 X65 Y245 F12000 ; move to safe pos
G17
G2 Z{layer_z} I0.86 J0.86 P1 F10000
G1 Y265 F3000
M400 P100
M971 S11 C10 O0
G92 E0
G1 E[retraction_length] F300
G1 X100 F5000
G1 Y255
{endif}
M623

Tilfælde 1

Hvis du ikke bruger det indbyggede kamera (P1P timelapse smooth-tilstand er endnu ikke frigivet), kan du indsætte følgende kode i begyndelsen af lag-skift-koden:

Tag et tilfældigt billede

; take a photo
M1004 S5 P1

Timelapse mens toolheadet er ved wipe tower

; timelapse with wipe tower
G92 E0
G1 E-[retraction_length] F1800
G17
G2 Z{layer_z + 0.4} I0.86 J0.86 P1 F10000 ; spiral lift a little
G1 X65 Y245 F12000 ; move to safe pos
G17
G2 Z{layer_z} I0.86 J0.86 P1 F10000
G1 Y265 F3000
M400 P100 ; wait for 100 ms
M1004 S5 P1 ; take a photo
G92 E0
G1 E[retraction_length] F300
G1 X100 F5000
G1 Y255

Tilfælde 2

Hvis du vil bruge det indbyggede kamera sammen med dit eget kamera på samme tid, kan du indsætte koden (fremhævet med grønt) i de eksisterende if-else-sætninger ud fra de faktiske forhold. I dette tilfælde skal timelapse-funktionen være slået til i Bambu Studio.

M622.1 S1 ; for prev firmware, default turned on
M1002 judge_flag timelapse_record_flag
M622 J1
{if timelapse_type == 0} ; timelapse without wipe tower
M971 S11 C10 O0
{elsif timelapse_type == 1} ; timelapse with wipe tower
G92 E0
G1 E-[retraction_length] F1800
G17
G2 Z{layer_z + 0.4} I0.86 J0.86 P1 F10000 ; spiral lift a little
G1 X65 Y245 F12000 ; move to safe pos
G17
G2 Z{layer_z} I0.86 J0.86 P1 F10000
G1 Y265 F3000
M400 P100
M971 S11 C10 O0
M1004 S5 P1; only executed when smooth timelapse is on and take a photo while toolhead is at wipe tower
G92 E0
G1 E[retraction_length] F300
G1 X100 F5000
G1 Y255
{endif}
M623

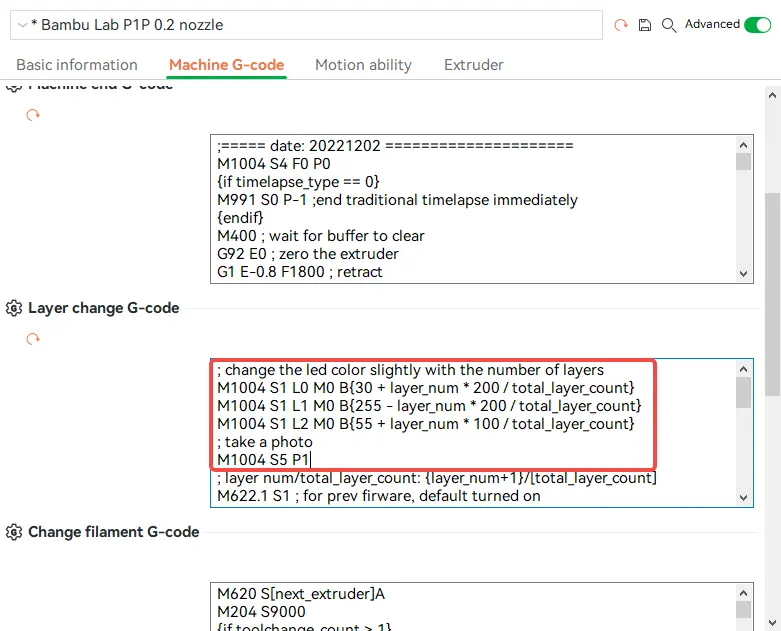

Programmér brugerdefinerede LED-lys

LED-lysene skifter farve gradvist ved hvert lag.

• Forbind LED-lyset med Extension Board.
• Indsæt linjerne i begyndelsen af lag-skift-G-coden.

; change the led color slightly with the number of layers
M1004 S1 L0 M0 B{30 + layer_num * 200 / total_layer_count} ; set red between 30-200
M1004 S1 L1 M0 B{255 - layer_num * 200 / total_layer_count} ; set green between 255 and 55
M1004 S1 L2 M0 B{55 + layer_num * 100 / total_layer_count} ; set blue between 55 and 155
