Extension Board-kabinet: installation og interface (udgået)
Bambu Lab Extension Board-kabinet (3mf-fil)
Download 3mf-filen til Bambu Lab Extension Board-kabinettet via dette link.
Bambu Lab Extension Board-interface

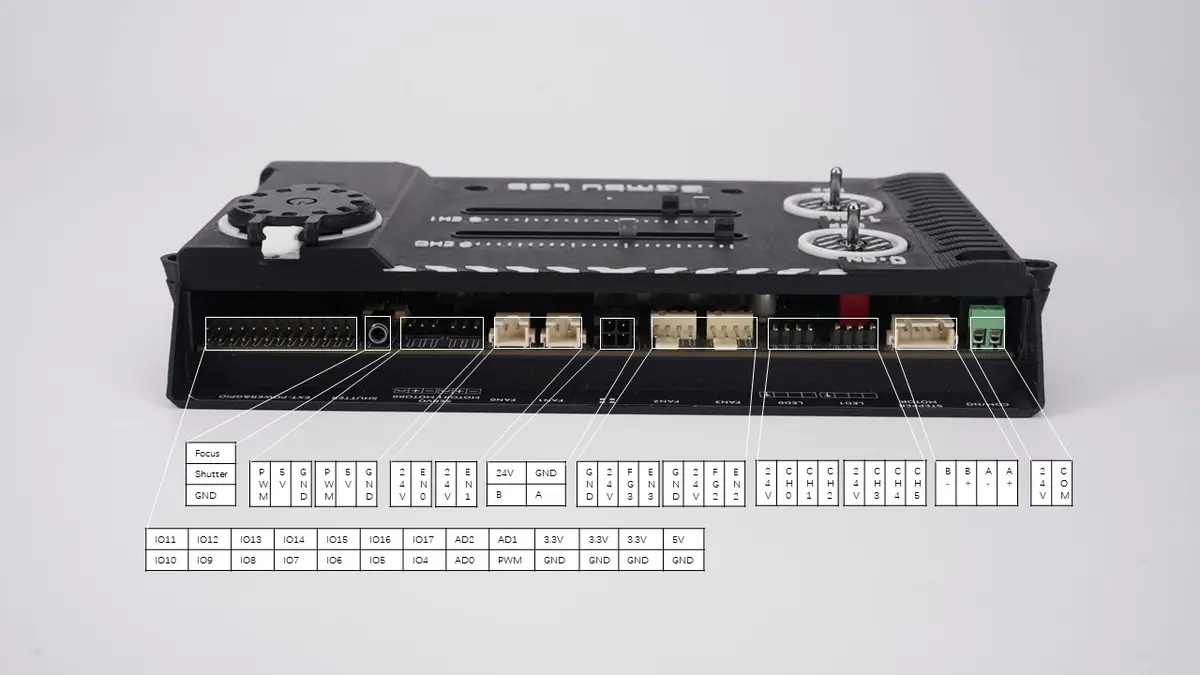

Bambu Lab Extension Board-interfacet indeholder disse funktioner: passivt relæstik, stepmotorstik, RGB LED-stik, blæserstik (4-benet), bus-interface, blæserstik (2-benet), servostik, fjernlukkerstik og udvidet I/O. Du kan lave forskellige stik efter behov og dermed realisere forskellige funktioner. Tabellerne nedenfor beskriver de forskellige stik i detaljer.
Passivt relæstik
| Terminalspecifikation | 2P klemrække med 3,5 mm afstand |
| Beskrivelse af interface | Passive mekaniske kontakter bruges til at tilslutte og afbryde eksterne kredsløb og isolere andre kredsløb på boardet |
| Ledningsrækkefølge | Fælles terminal COM, normalt åben kontakt NO |
| Brydekapacitet | Spænding: 30VDC/AC Strøm: 10A |
| Kontaktmodstand | 20m Ω |
| Ledningsdiameter | 24~18AWG/1.5mm2 |
| Afisoleringslængde | 5~6mm |
| Skruehullets diameter | 2.8mm |
| Tilspændingsmoment | 0.2Nm (1.7 lb. in) |
Stepmotorstik
| Terminalspecifikation | 4P klemrække med 2,54 mm afstand |
| Beskrivelse af interface | to enkelte H-bro-driver-IC'er på boardet kan drive stepmotoren direkte |
| Ledningsrækkefølge | A+, A -, B+, B- |
| Belastningskapacitet |
Spænding: 24VDC, Strøm: 1.5Amax (forsynet fra værten, med 2Amax for hele boardet), 3Amax (forsynet fra eksterne 24V, se Bilag 1 for detaljer) |
RGB LED-stik
| Terminalspecifikation | 4P rundhulsben med 2,54 mm afstand |
| Beskrivelse af interface | CHn er den samme NMOS drain-åbne port |
| Ledningsrækkefølge |
CH5, CH4, CH3, 24V CH2, CH1, CH0, 24V (fra venstre mod højre) |
| Belastningskapacitet |
Strøm: 1.5Amax (forsynet fra værten, med 2Amax sat uden for hele boardet), 3Amax (forsynet fra eksterne 24V, se Bilag 1 for detaljer) |
Blæserstik (4-benet)
| Terminalspecifikation | 2510 3+1P forskudt bøjet benrække |
| Beskrivelse af interface | EN har en indbygget pull-down-modstand klampet til 3.3V, FG har en indbygget pull-up-modstand klampet til 3.3V. |
| Ledningsrækkefølge |
EN2, FG2, 24V, GND EN3, FG3, 24V, GND |
| Belastningskapacitet | 1A max |
Bus-interface
| Terminalspecifikation | 2 * 2P sokkel med 3 mm afstand |
| Beskrivelse af interface | Kommunikerer med værten og trækker strøm fra værten |
| Ledningsrækkefølge |
A, B, GND，24V |
| Belastningskapacitet | 2A max |
Blæserstik (2-benet)
| Terminalspecifikation | 2P klemrække med 2,54 mm afstand |
| Beskrivelse af interface | ENn er NMOS open drain-port |
| Ledningsrækkefølge |
EN1, 24V EN0, 24V |
| Belastningskapacitet | 1A max |
Servostik
| Terminalspecifikation | 3P benrække med 2,54 mm afstand |
| Beskrivelse af interface | PWMn er 3.3V niveau med indbygget pull-down-modstand |
| Ledningsrækkefølge |
GND, 5V, PWM1 GND, 5V, PWM0 |
| Belastningskapacitet | 1A max |
Fjernlukkerstik
| Terminalspecifikation | 2.5mm lydstik |
| Beskrivelse af interface | Det er isoleret fra andre kredsløb på boardet og forbindes med adapterledningen for at styre kameraets fokusering og fotografering, |
| Ledningsrækkefølge |
GND Lukker (shutter) fokus |
Udvidet I/O
| Terminalspecifikation | 2,54 mm afstand, 2 * 13P dobbeltradet benrække |
| Beskrivelse af interface | Udvidede input/output- og A/D-porte, se detaljer nedenfor |
| Ledningsrækkefølge |
 Bemærk：IO4~IO11 er 5V niveau, og IO12~IO17 er 3.3V niveau |
| Belastningskapacitet |
|
| A/D-port-specifikation |
|
| PWM-port-specifikation |
|
| I/O-port-specifikation |
|
Bilag 1
Sådan skifter du til en ekstern 24V-strømforsyning for at drive en kraftigere RGB LED og/eller en stepmotor?
a. Hold strømknappen slukket (ikke trykket ind), og hold bus-interfacet tilsluttet. Det betyder, at boardet ikke bruger strømforsyningen fra bus-interfacet. Forbindelsen er dog påkrævet for at opretholde kommunikationen mellem boardet og printeren.

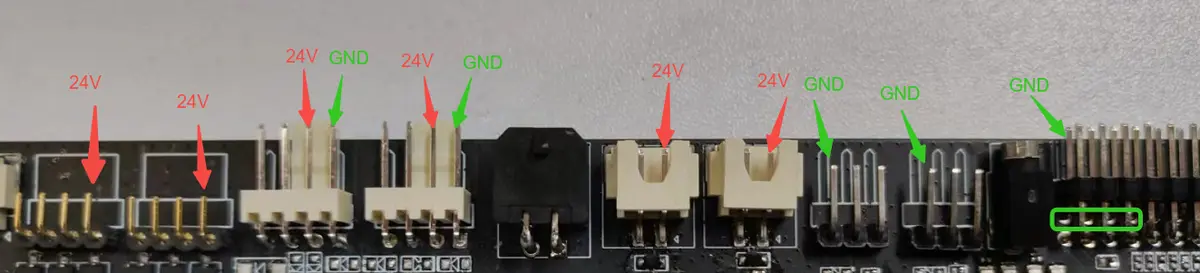

b. Tilslut den eksterne 24V DC-strømforsyning med pluspolen (rød pil) og minuspolen (grøn pil), hvis det er nødvendigt. Der er 6 24V-interfaces og 8 GND-interfaces at vælge imellem for at øge den tilgængelige belastningsstrøm og dermed den tilgængelige belastningseffekt.
Advarsel: 24V fra bus-interfacet og 24V fra den eksterne forsyning kan ikke være aktive samtidigt, ellers kan kredsløbet blive beskadiget.
Afsluttende bemærkninger
Vi håber, denne vejledning var nyttig. Hvis den ikke løser dit problem, kan du oprette en supportsag direkte hos Bambu Lab, så hjælper de dig videre.
Denne guide er oversat og bearbejdet til dansk fra Bambu Labs officielle vejledning. Se den originale guide hos Bambu Lab →
← Tilbage til P1-guides
