HMS_1A00-0100-0002-0003 Kontrol af hotend-skift mislykkedes: ingen hotend registreret på plads %2

Fejlbeskrivelse

Under selvtesten, før skiftet af den induktive Vortek-hotend, registrerede systemet, at den valgte dock ikke har en Vortek-hotend monteret, selvom der faktisk er en monteret.

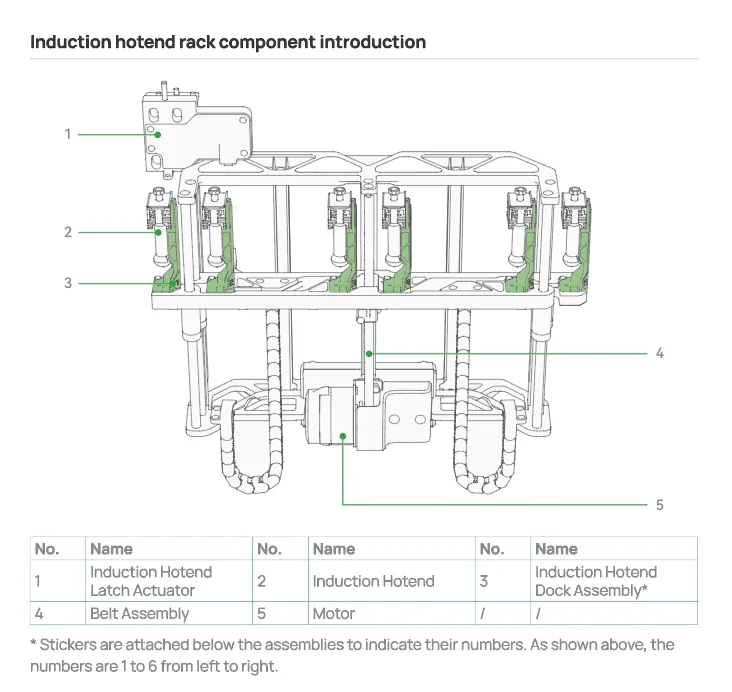

Vortek-samlingen er vist på billedet ovenfor. Der er i alt 6 induktive Vortek-hotends, som placeres på de tilhørende docks, nummereret 1 til 6 fra venstre mod højre.

Almindelige tegn omfatter:
Fejlmeddelelse 07008030.

Mulige årsager:

• Den tilhørende dock indeholder ikke en hotend.
• Et fremmedlegeme spærrer forbindelsen mellem Vortek-hotenden og docken.
• Magneten på Vortek-hotenden er beskadiget.
• Hall-sensoren er beskadiget.

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og værktøjshovedets ledninger. Udfører du opgaver med printeren tændt, kan det resultere i en kortslutning, der fører til skade på elektronik og sikkerhedsrisici.
Under vedligeholdelse eller fejlfinding kan du blive nødt til at afmontere dele, herunder hotenden. Dette blotter ledninger og elektriske komponenter, der kan kortslutte, hvis de rører hinanden, andet metal eller elektroniske komponenter, mens printeren stadig er tændt. Dette kan beskadige printerens elektronik og medføre yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører vedligeholdelse. Dette forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Har du bekymringer eller spørgsmål til denne vejledning, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

Nødvendige værktøjer og materialer

• H2.0 unbrako-skruetrækker

Lokalisering og udbedring af fejlen

1. Kontrollér, om der mangler en Vortek-hotend på den tilhørende placering.
2. Hvis en Vortek-hotend er monteret, afmontér den, og kontrollér for fremmedlegemer, der sidder fast mellem den og docken.
3. Kontrollér, om magneten på fronten af Vortek-hotenden er løsnet eller beskadiget.
4. Hvis ovenstående kontroller ikke viser problemer, ligger fejlen ved Hall-sensoren i docken. Den tilhørende dock-samling skal udskiftes.

Fejlfindingstrin

Du er velkommen til at tilpasse rækkefølgen af fejlfindingstrinnene efter behov.

Kontrollér, om en Vortek-hotend er monteret på den tilhørende dock.

Hvis ingen hotend er monteret, montér den, og prøv igen. Se følgende trin:

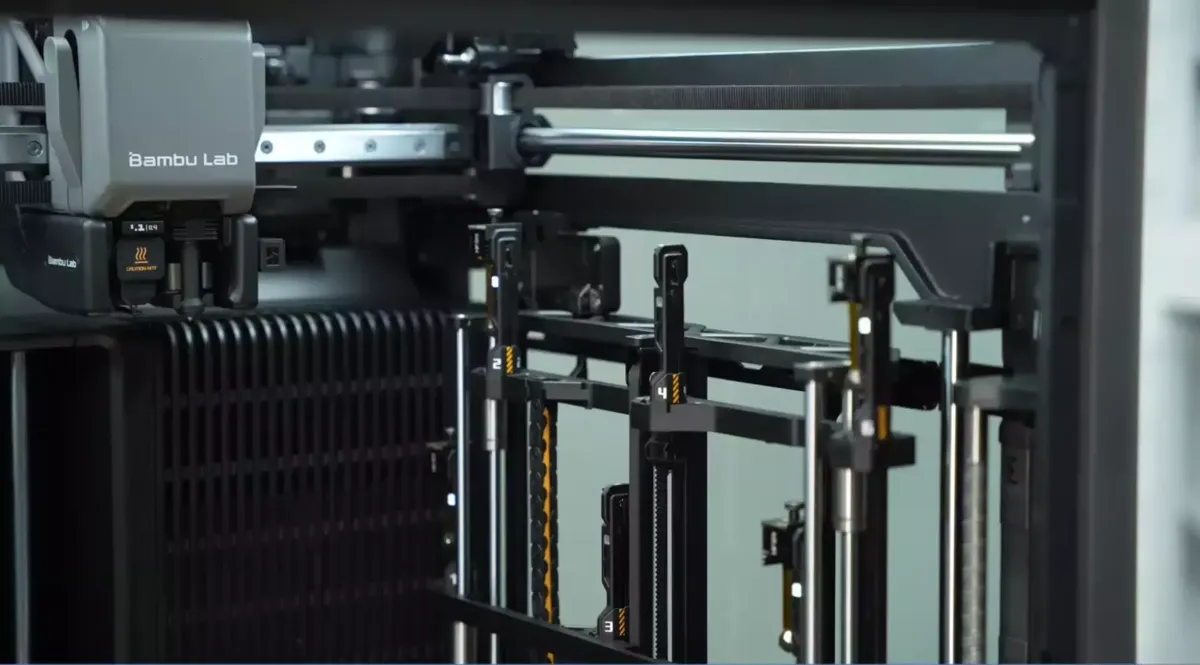

Trin 1. Placer den ønskede Vortek-hotend på docken, som vist nedenfor:

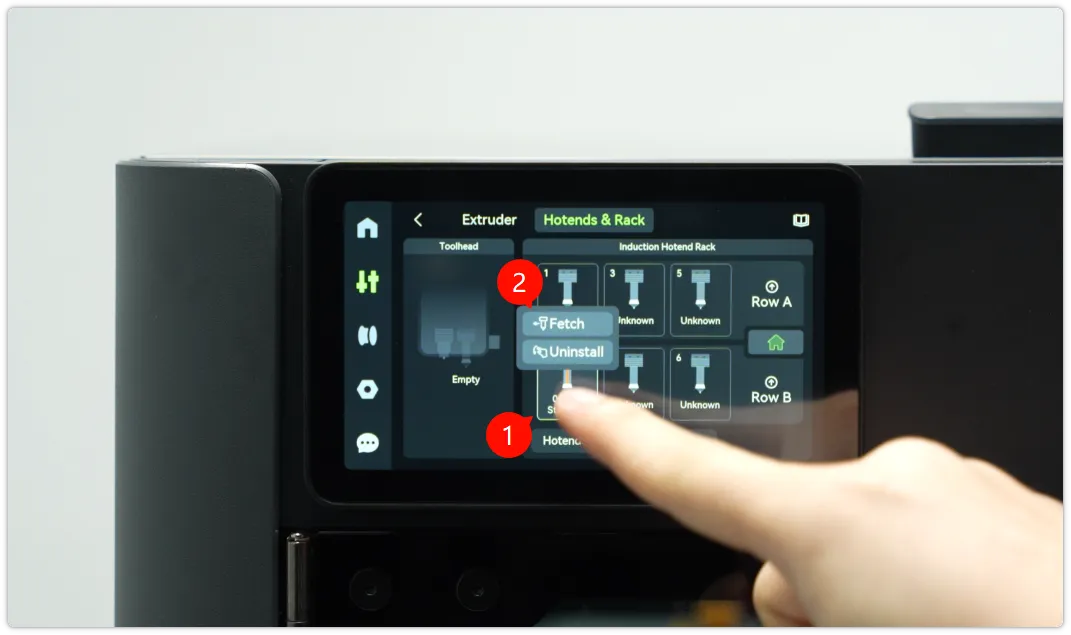

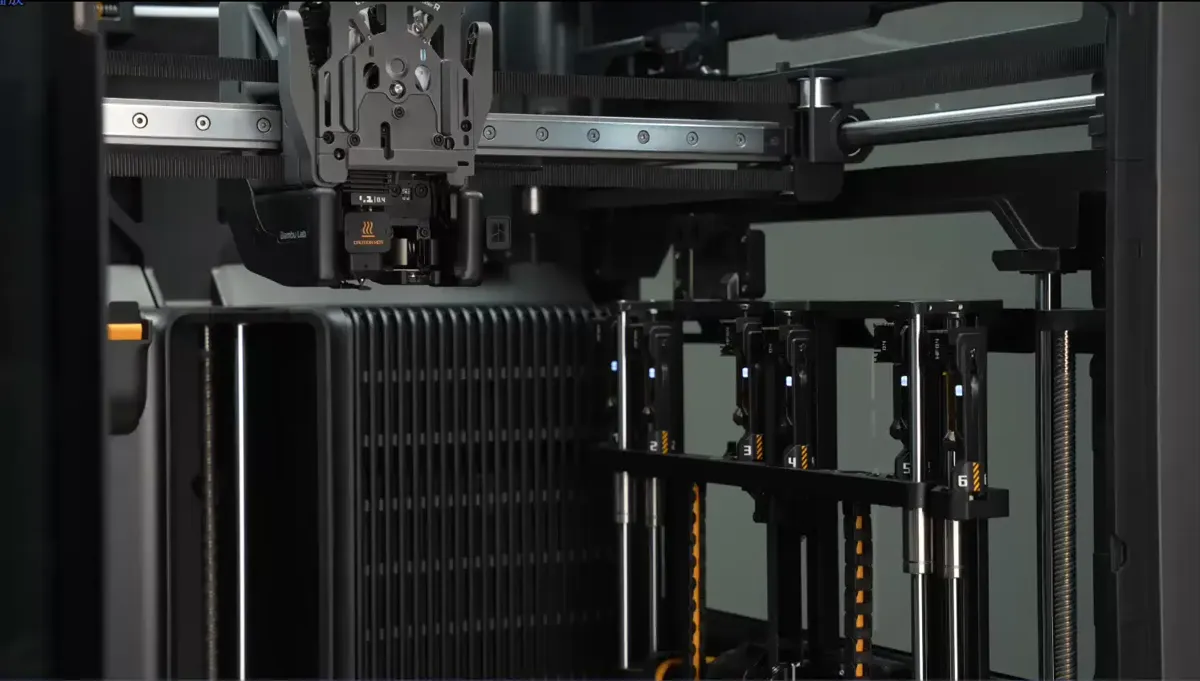

Trin 2. Klik på nummeret på den ønskede Vortek-hotend, og klik derefter på knappen "Fetch". Enheden monterer den automatisk på værktøjshovedet.

Se detaljerede instruktioner her: Vortek Hotend Replacement Guide for H2C

Afmontér Vortek-hotenden, og kontrollér for fremmedlegemer.

Hvis der findes et fremmedlegeme, der sidder fast mellem Vortek-hotenden og dens dock, rengør det, og prøv igen.

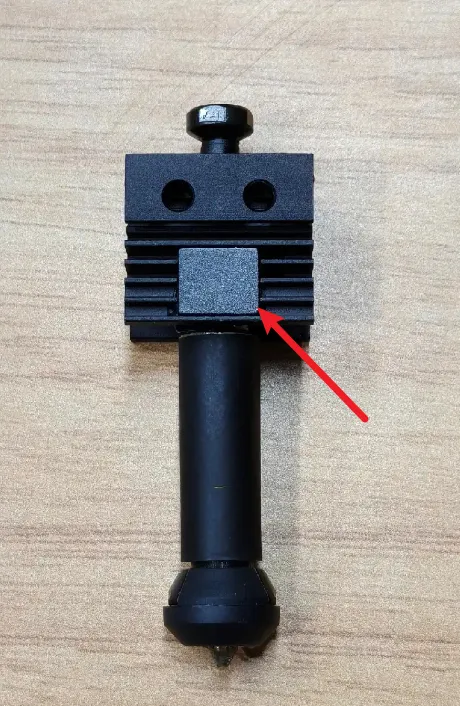

Undersøg magneten på fronten af Vortek-hotenden.

Hvis magneten er brækket eller falder af, er Vortek-hotenden beskadiget. Udskift den med en ny.

Udskift dock-samlingen til den induktive hotend.

Hvis ingen af ovenstående kontroller løste problemet, tyder det på, at Hall-sensoren ved den tilhørende dock-samling kan være beskadiget og ikke registrerer hotendens tilstedeværelse.

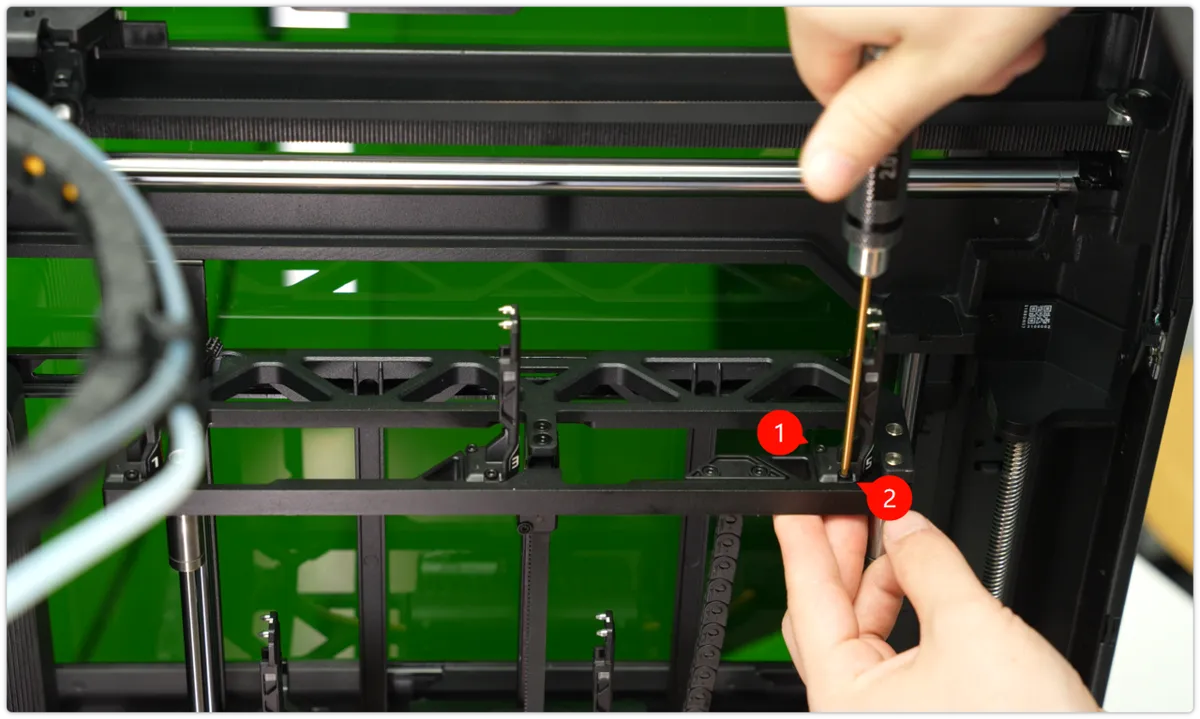

Trin 1. Hæv racket til de induktive hotends, der indeholder den beskadigede dock, og afmontér hotenden. Brug en H2.0 unbrako-skruetrækker til at fjerne de to fastgørelsesskruer.

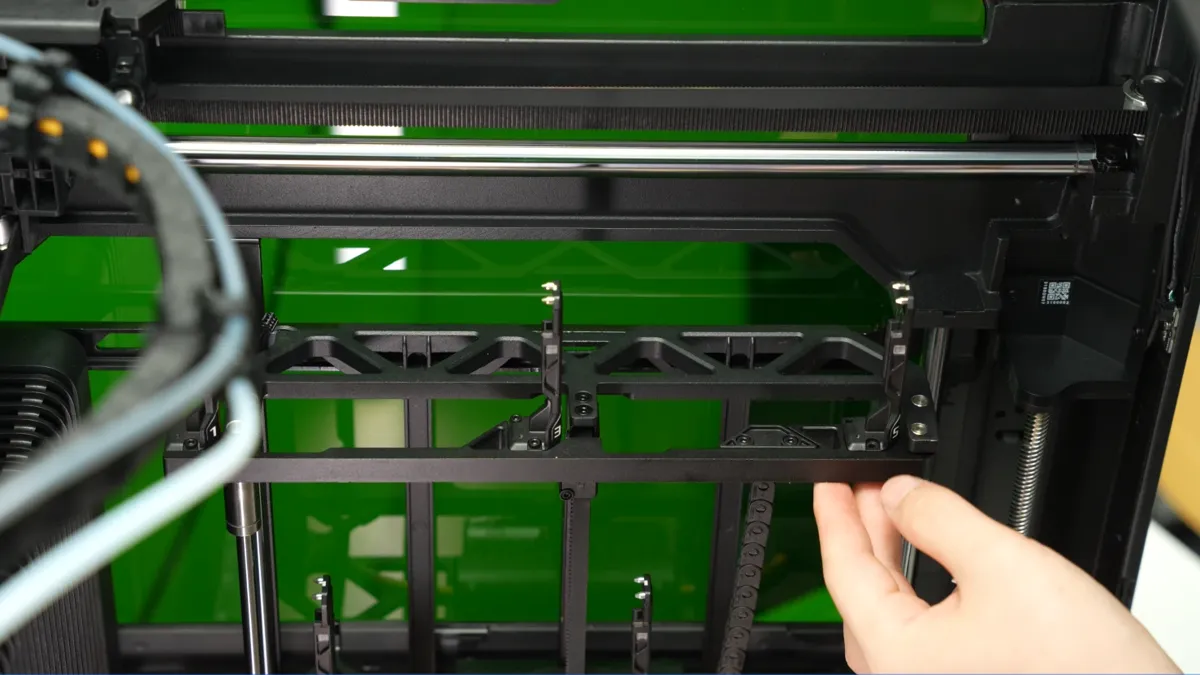

Trin 2. Løft dock-samlingen op, afbryd forsigtigt ledningen, og fjern den fra racket.

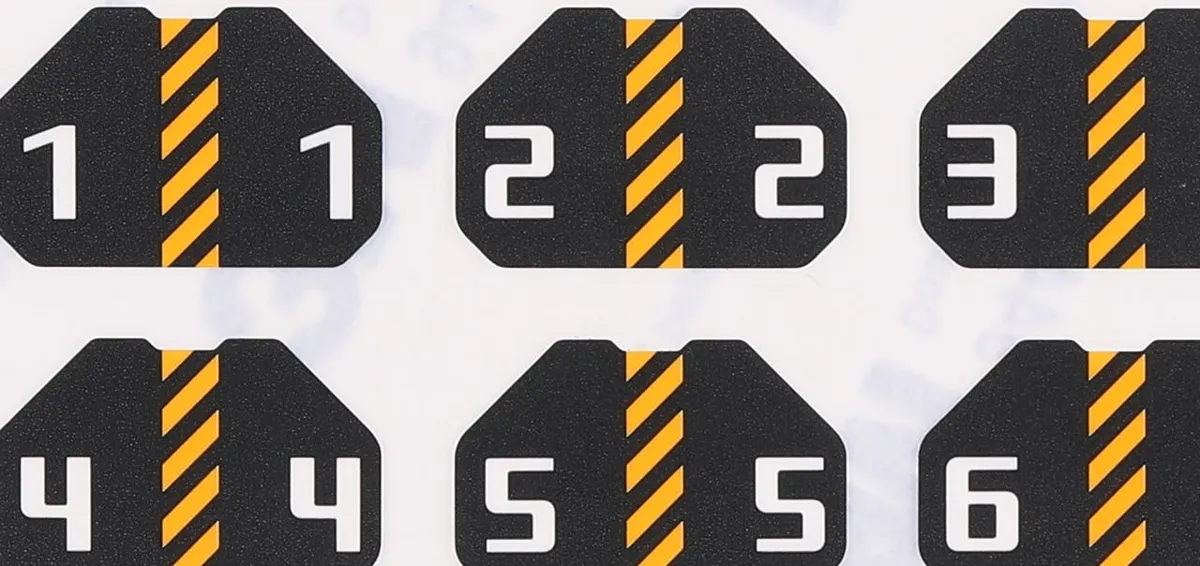

Trin 3. Dockene til de induktive hotends leveres ikke med et nummerklistermærke fra fabrikken. Et sæt klistermærker nummereret 1-6 er inkluderet i pakken. Sæt det passende nummer på den nye dock-samling.

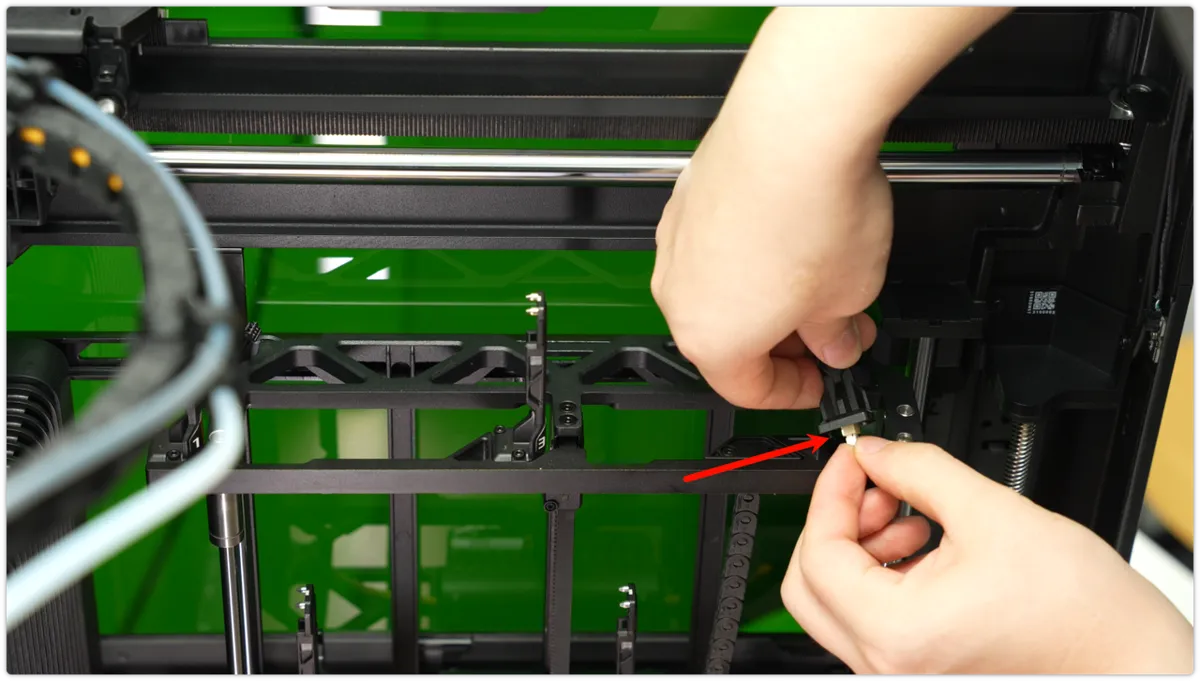

Trin 4. Sæt forbindelsesledningen i den nye dock-samling, og læg kablet pænt i kabelbakken.

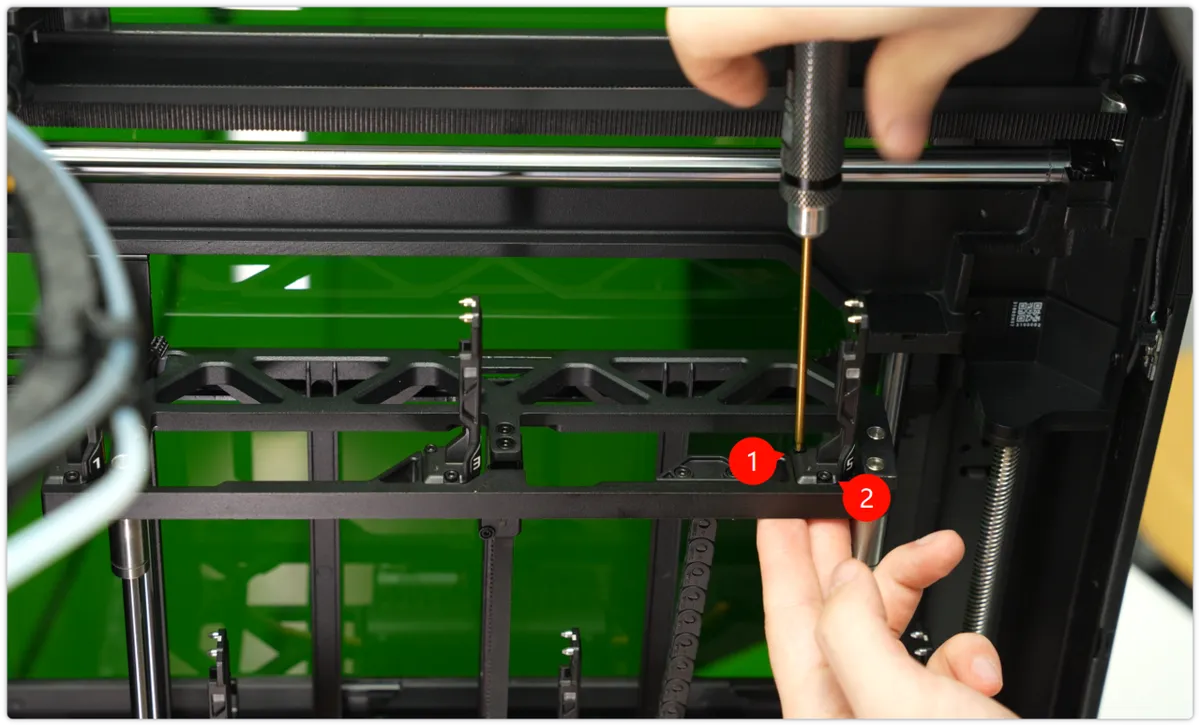

Trin 5. Brug en H2.0 unbrako-skruetrækker til at spænde de to skruer og fastgøre den nye dock-samling til racket.

Tilsvarende HMS-koder

Følgende HMS-koder repræsenterer den samme type fejl, og du kan bruge denne artikel til fejlfinding.
