HMS_0700-9000-0002-0001 AMS A ventil 1 fungerer ikke korrekt. Mulig årsag: for stor modstand.

Fejlbeskrivelse:

Ventilen styres af en elektromagnet, som åbner eller lukker ventilen ved at vende strømmens retning. En indbygget Hall-sensor overvåger løbende ventilens position. Når AMS HT eller AMS 2 Pro sender en åbne-/lukke-kommando, men sensoren ikke registrerer, at ventilen har nået sin forventede position, udløser systemet en fejlmeddelelse.

• Konsekvens:

1. Ventilen kan ikke åbne eller lukke korrekt

2. Luftcirkulationen inde i AMS kan være forringet

3. Opvarmning og fugtfjernelse under tørring kan blive påvirket

4. Tætningseffekten kan være reduceret, når systemet ikke er i tørretilstand

Sikkerhedsadvarsel

Det er afgørende at slukke printeren, før du udfører vedligeholdelsesarbejde, herunder arbejde på printerens elektronik og printhovedets ledninger. Udførelse af opgaver, mens printeren er tændt, kan resultere i kortslutning og føre til skade på elektronikken og sikkerhedsrisici.
Under vedligeholdelse eller fejlsøgning kan du få brug for at afmontere dele, herunder hotend. Det blotlægger ledninger og elektriske komponenter, som kan kortslutte, hvis de kommer i kontakt med hinanden, med andet metal eller med elektroniske komponenter, mens printeren stadig er tændt. Det kan resultere i skade på printerens elektronik og yderligere problemer.
Derfor er det afgørende at slukke printeren og afbryde den fra strømkilden, før du udfører nogen form for vedligeholdelse. Det forhindrer kortslutninger eller skade på printerens elektronik og sikrer sikker og effektiv vedligeholdelse. Hvis du har bekymringer eller spørgsmål til at følge denne guide, opret en ny sag på vores supportside, så gør vi vores bedste for at svare hurtigt og give dig den hjælp, du har brug for.

AMS 2 Pro

Sæt ventilkablet i igen

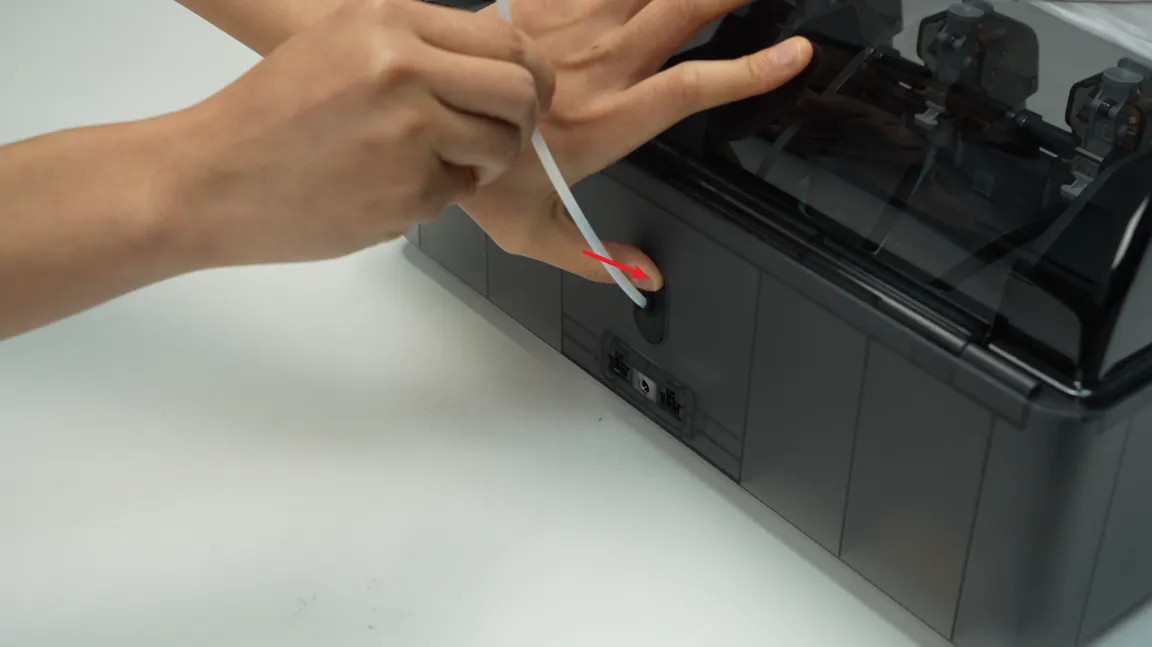

Trin 1 - Fjern PTFE-slangen bag på AMS 2 Pro

Tryk på PTFE-slangens udløserknap bag på AMS for at frigøre fittingen, og træk derefter PTFE-slangen ud.

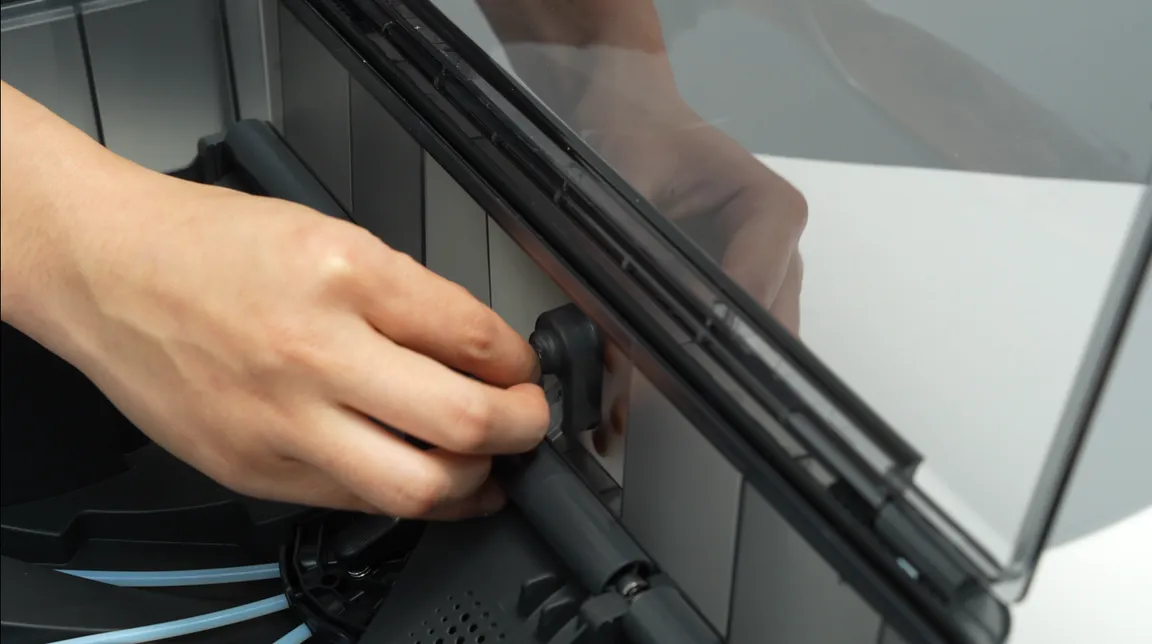

Trin 2 - Træk PTFE-slangens udløserknap ud

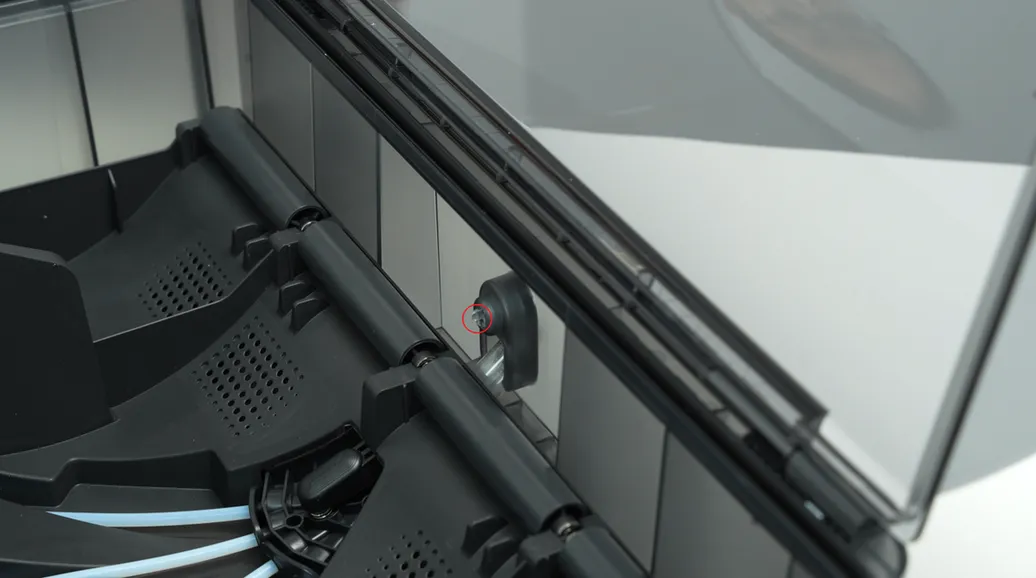

Klem clipsen fra indersiden af det nederste dæksel for automatisk at åbne PTFE-slangens udløserknap, og træk derefter PTFE-slangens udløserknap ud bag på AMS 2 Pro.

Når du klemmer spændet sammen, skal du med den anden hånd støtte PTFE-slangens udløserknap bag på AMS 2 Pro for at forhindre, at fjederen springer ud og bliver væk.

Trin 3 - Fjern AMS 2 Pro-hovedrammens samling

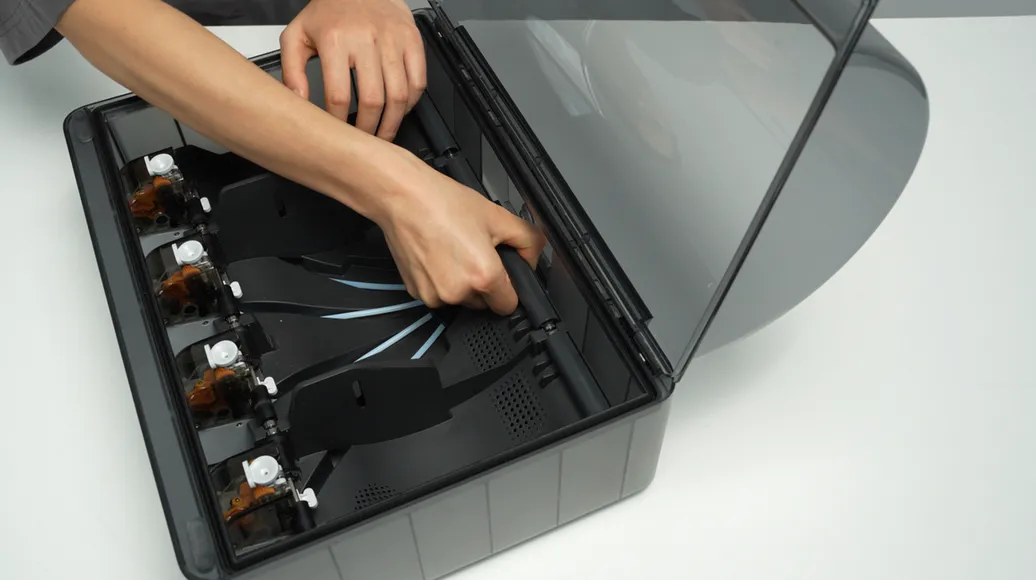

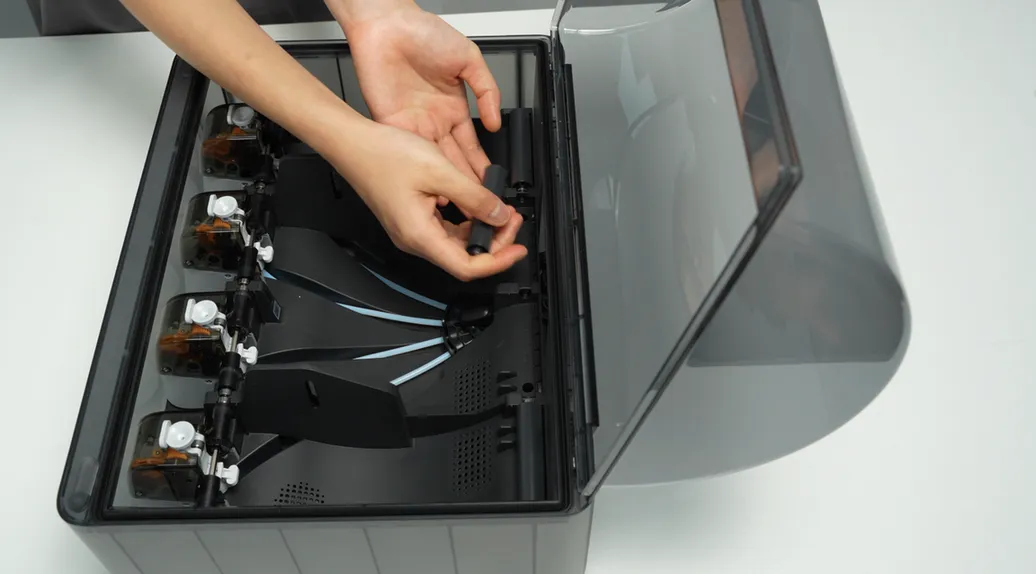

Fjern den drevne støttebøsning fra de to midterste båse for at blotlægge de to skruehuller. Vær forsigtig med lejerne i begge ender, når du fjerner lejebøsningen, så du ikke taber dem.

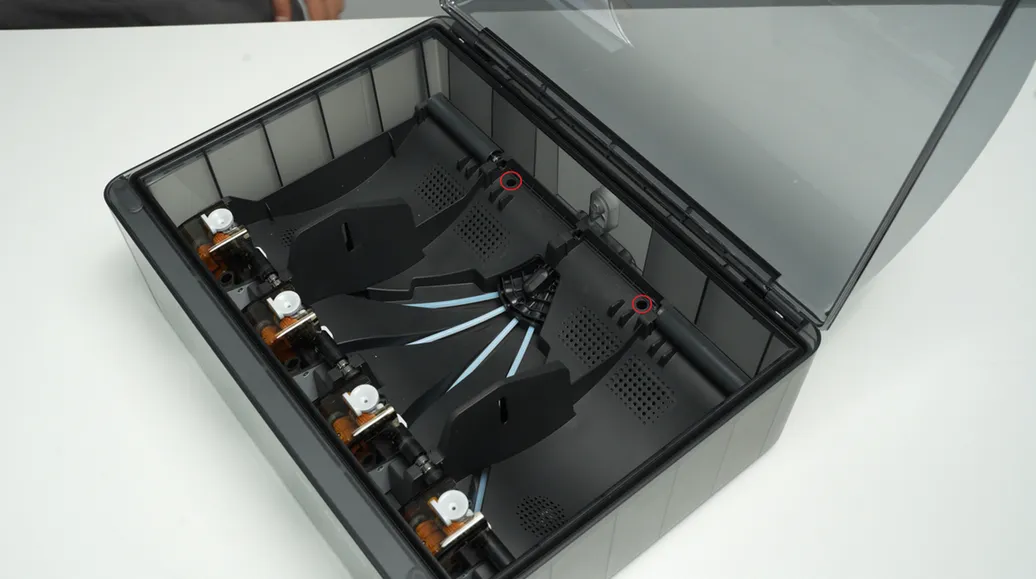

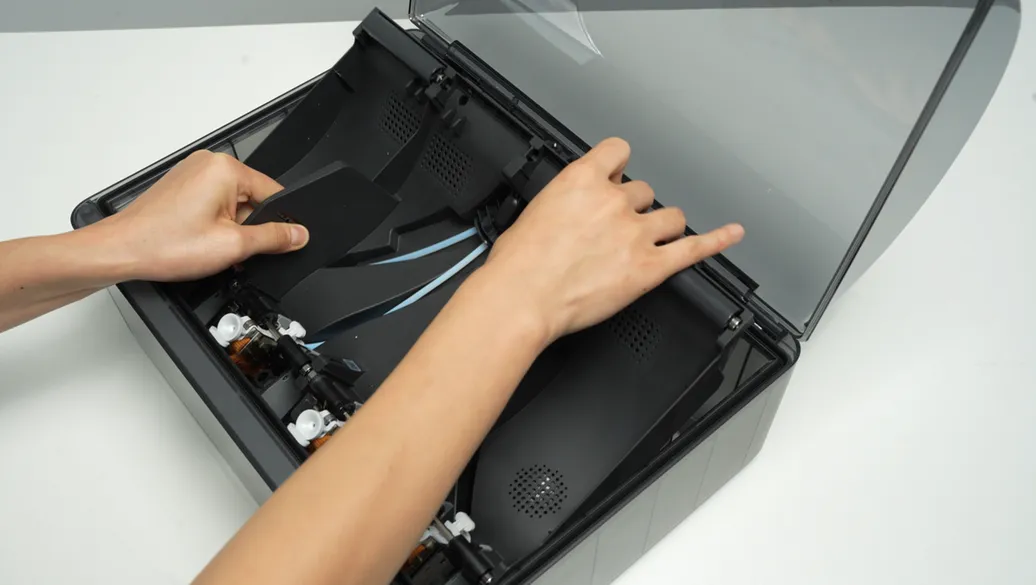

Fjern de to skruer A, der fastgør AMS 2 Pro-hovedrammen.

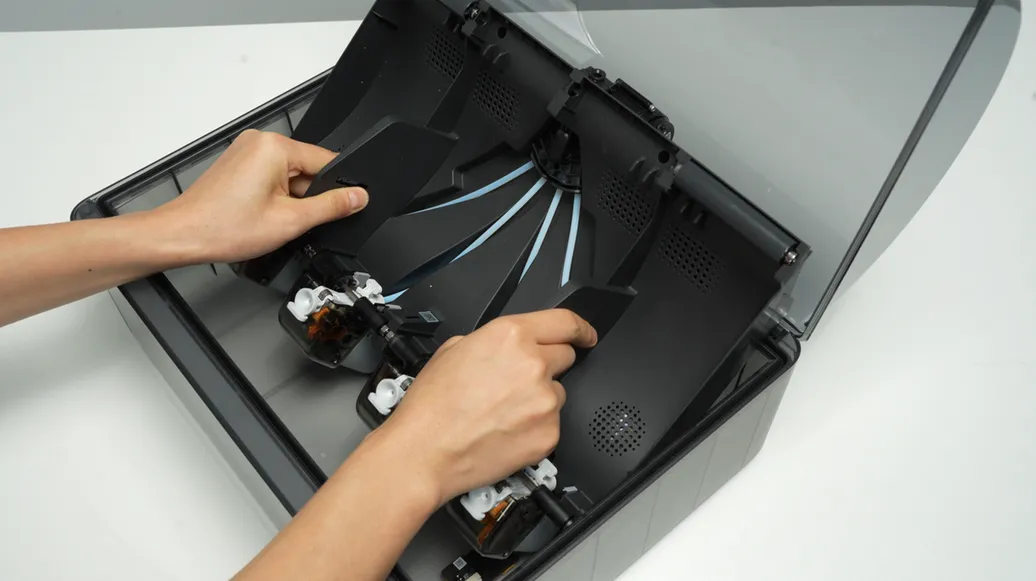

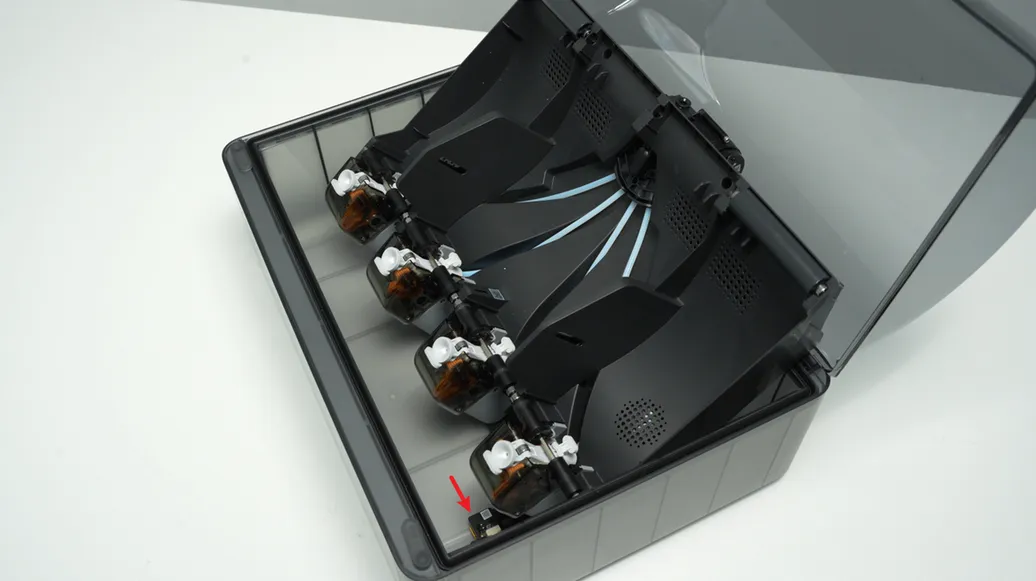

Løft den bagerste del af hovedrammen helt op, og placér den lodret på AMS 2 Pros nederste dæksel. Bemærk, at der er tilsluttede kabler, så undgå voldsom håndtering. Ved løft anbefales det først at løfte den forreste del af hovedrammen og derefter skubbe den fremad for at gøre plads til rammens bagerste del.

Når du placerer AMS 2 Pro-hovedrammen lodret, skal du undgå ventilens elektroniske komponenter, så de ikke bliver mast.

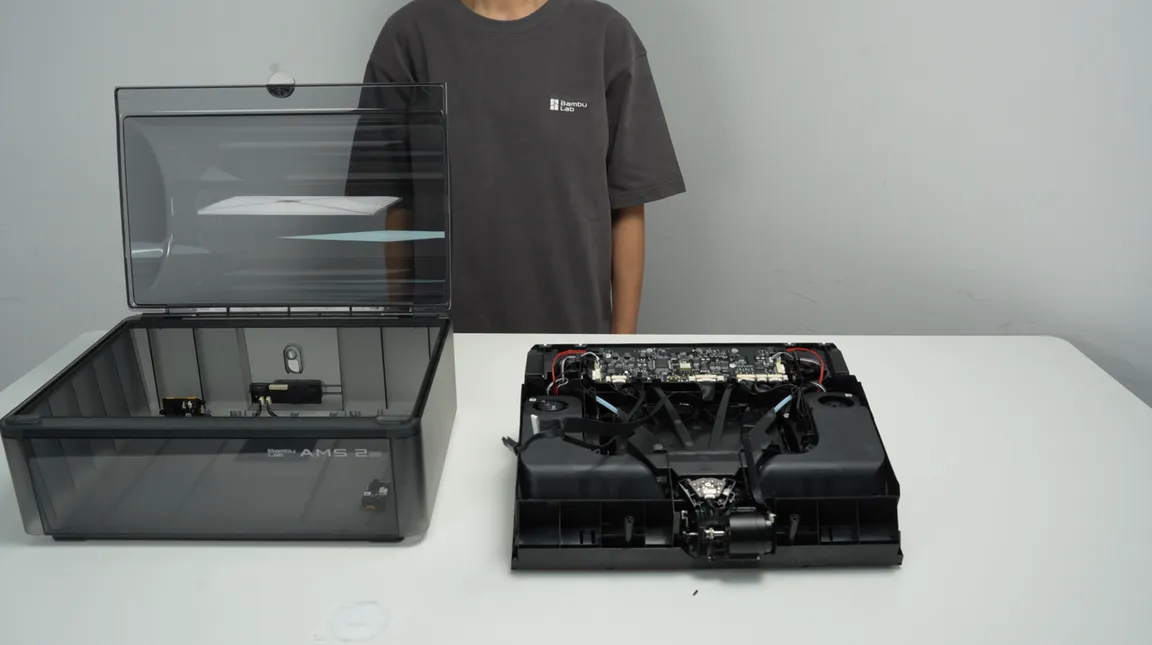

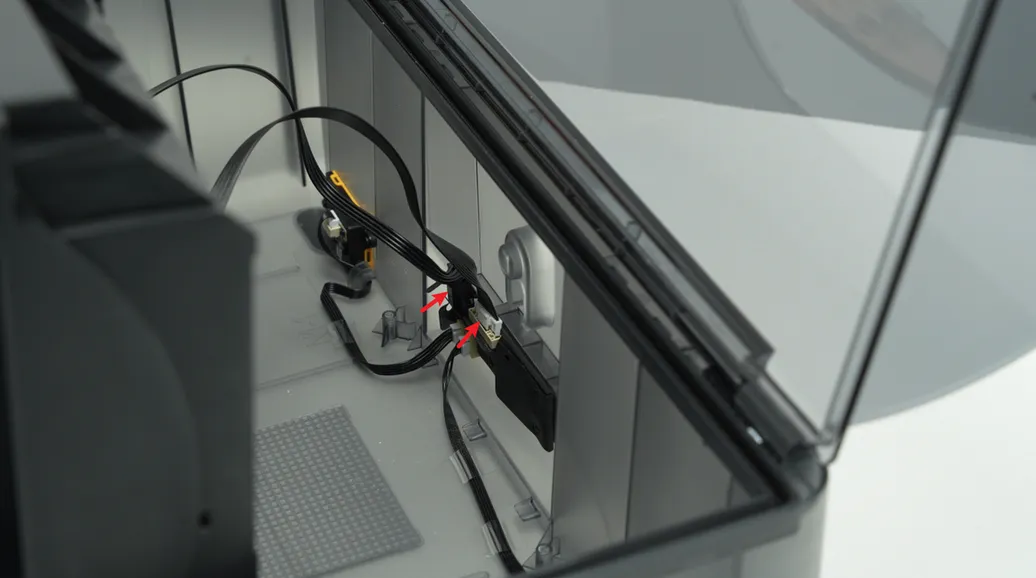

Frigør stikkets spænde, træk signalkablet og strømkablet ud på AMS 2 Pros strømkort, og løft hele AMS 2 Pro-hovedrammens samling ud.

Trin 4 - Sæt ventilkablet på plads igen

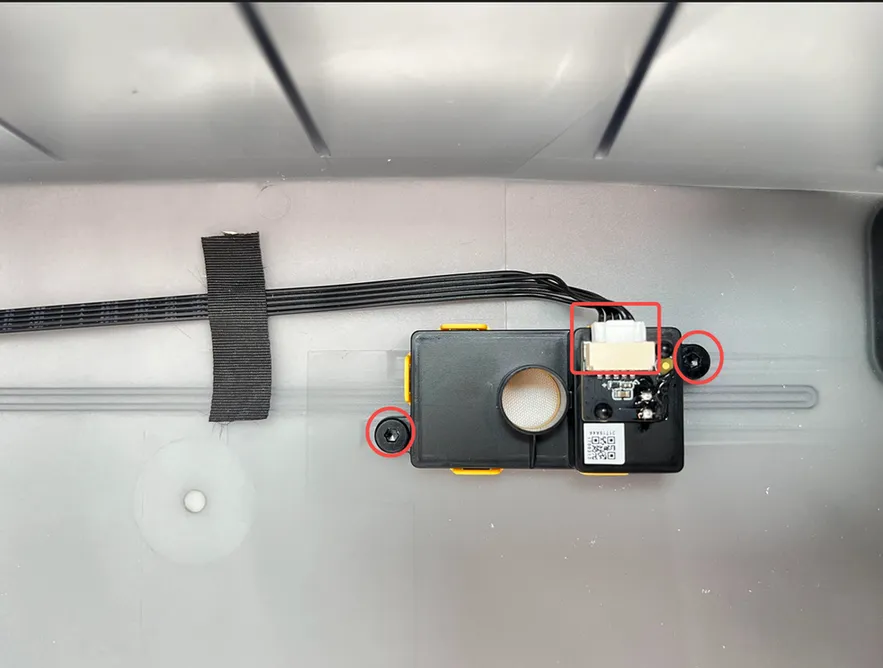

Indsugningsventilen sidder på sidevæggen; udsugningsventilen sidder i bunden. Sæt stikket på den relevante ventil på plads igen ud fra dit problem.

Hvis problemet fortsætter, efter at du har sat kablet på plads igen, skal du udskifte ventilsamlingen.

Da kabler sjældent fejler, skal du starte med at udskifte selve ventilen, når du udskifter ventilsamlingen. Udskift kun kablet, hvis problemet fortsætter.

Udskift ventilsamlingen

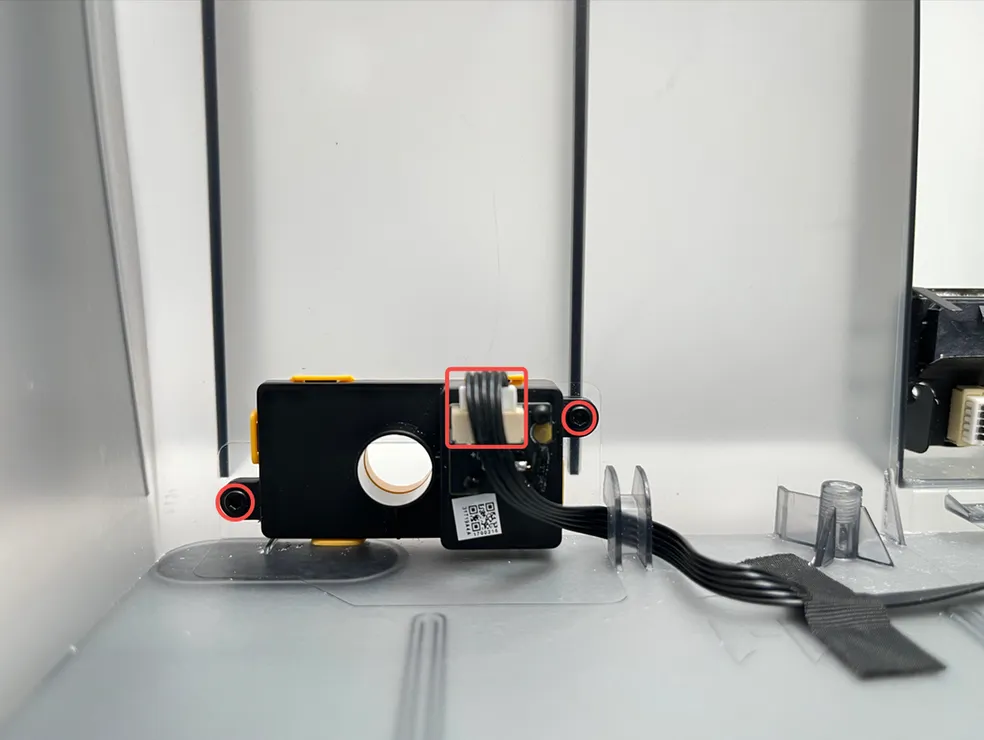

Trin 1 - Installér AMS 2 Pros indsugnings- eller udsugningsventil

Når skruehullerne er justeret, skal du trykke i skruehullernes retning for at presse ventilen ind i det tilsvarende hul, spænde ventilens 2 skruer B eller C og sætte ventilen i igen.

Vær opmærksom på ventilens retning ved montering. Hvis monteringsretningen er forkert, kan ventilen ikke klikke på plads. Tryk den ikke ned med magt. Åbningsretningen på indsugningens sokkel vender opad, og åbningsretningen på udsugningens sokkel vender mod højre.

Trin 2 - Installér hovedrammens samling og den drevne støttebøsning

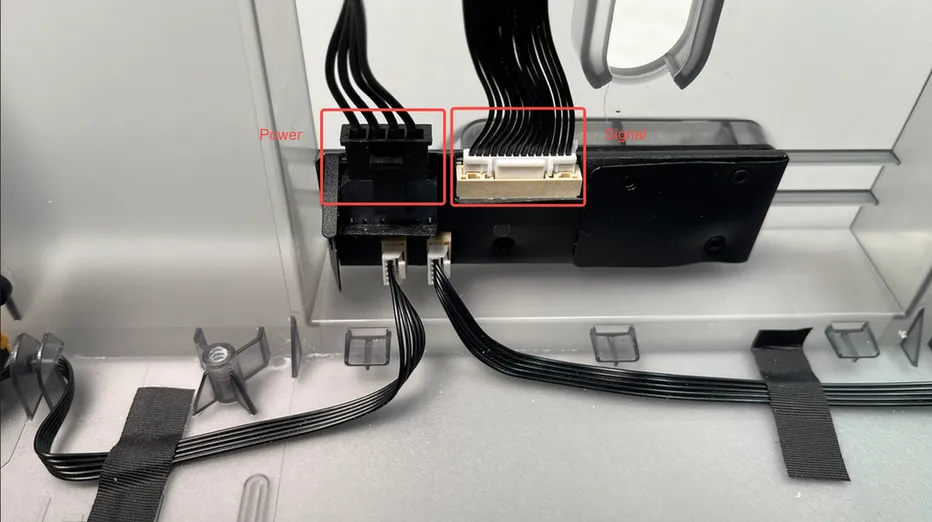

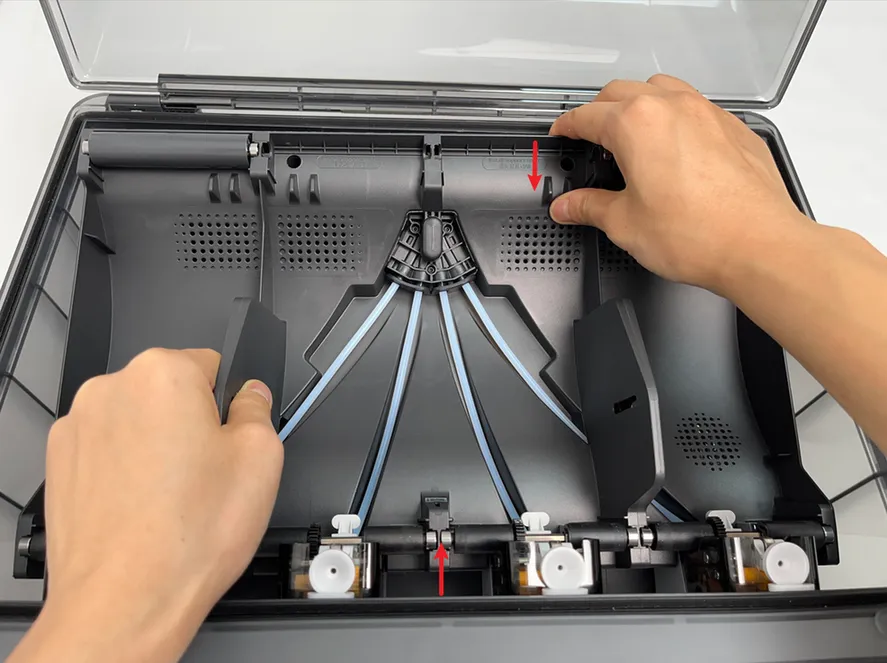

Installér AMS 2 Pro-hovedrammens samling i det nederste dæksel, og tilslut signalkablet og strømkablet til AMS 2 Pros strømkort.

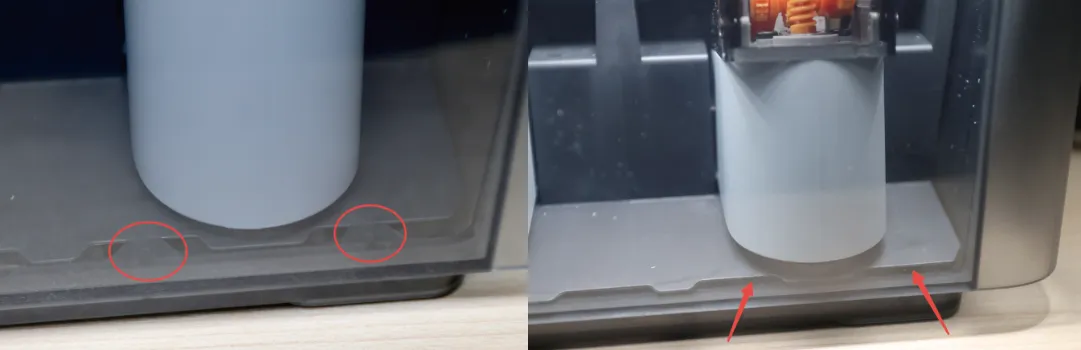

Justér tapperne på bunddækslet med rillerne på midterrammen, og sæt den derefter i og montér den.

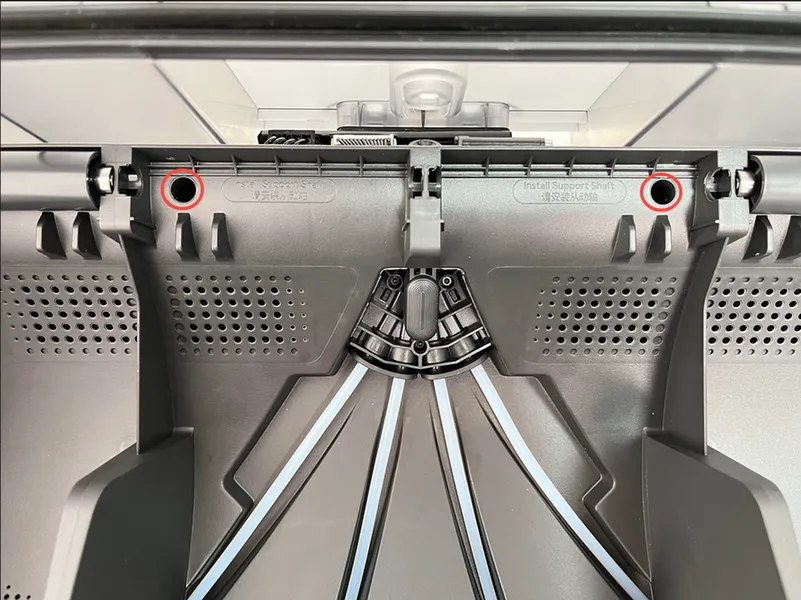

Når AMS 2 Pro-hovedrammen er på plads, spændes de to skruer for at fastgøre den.

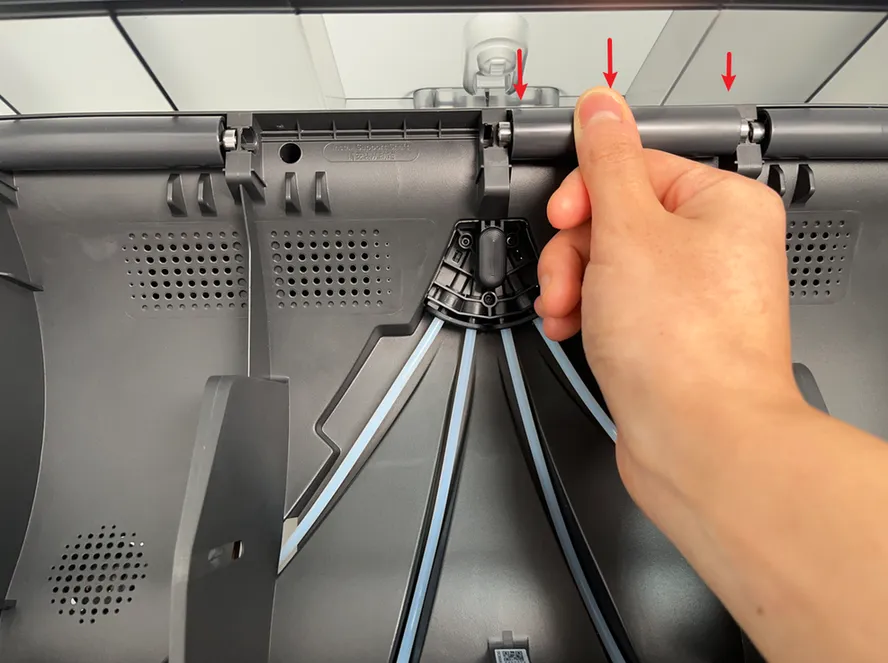

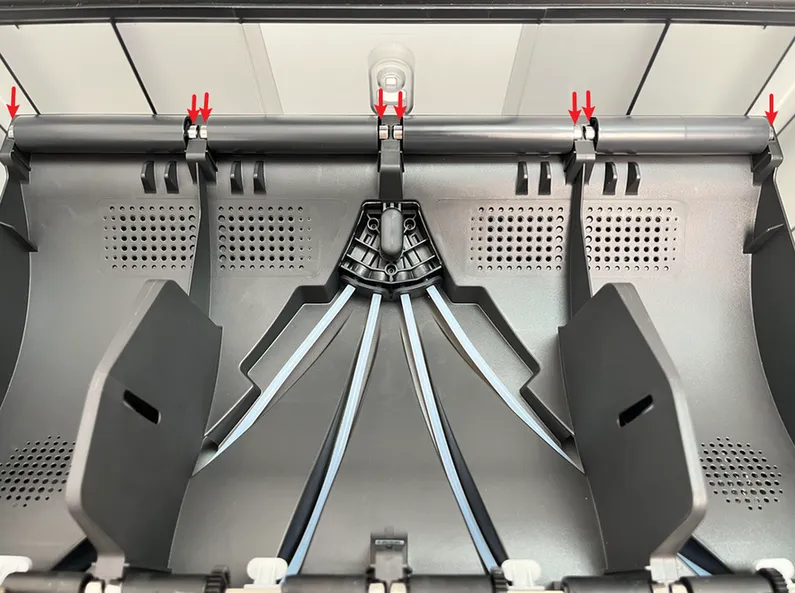

Installér de to midterste drevne støttebøsninger, og sørg for, at lejerne i begge ender af alle støtteaksler er presset på plads.

Trin 3 - Installér PTFE-slangens udløserknap

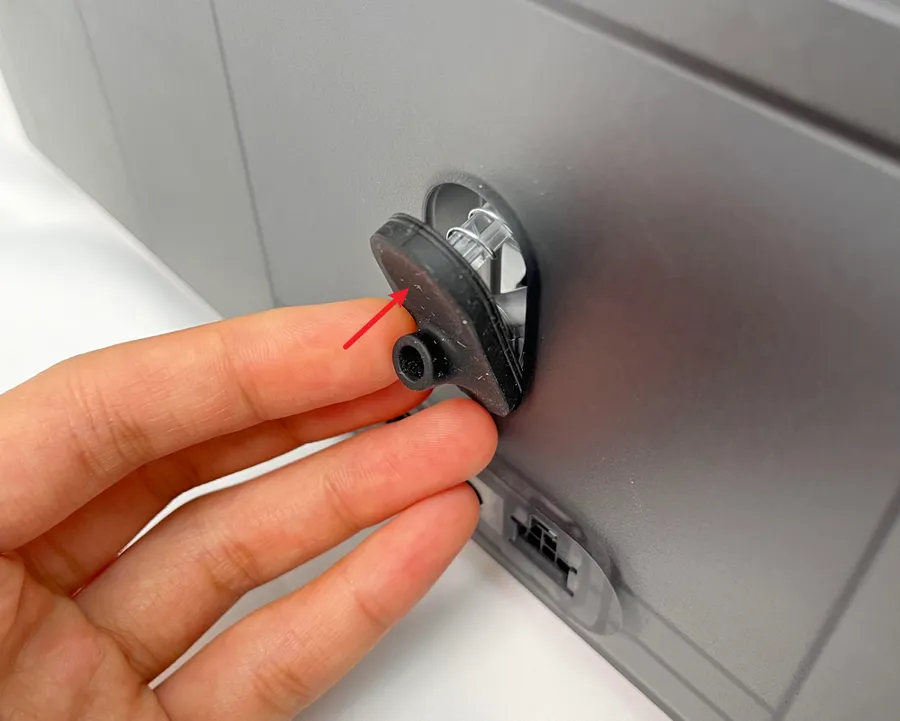

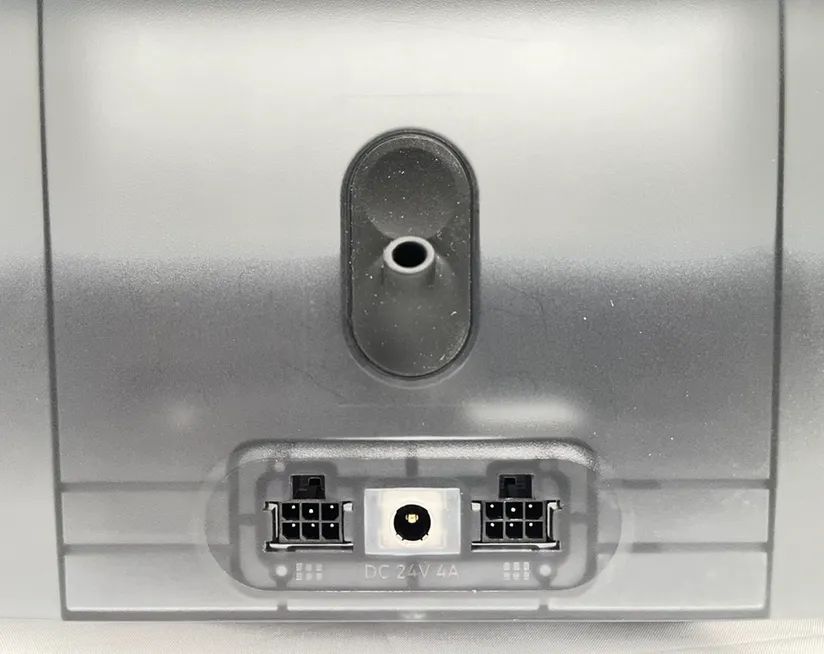

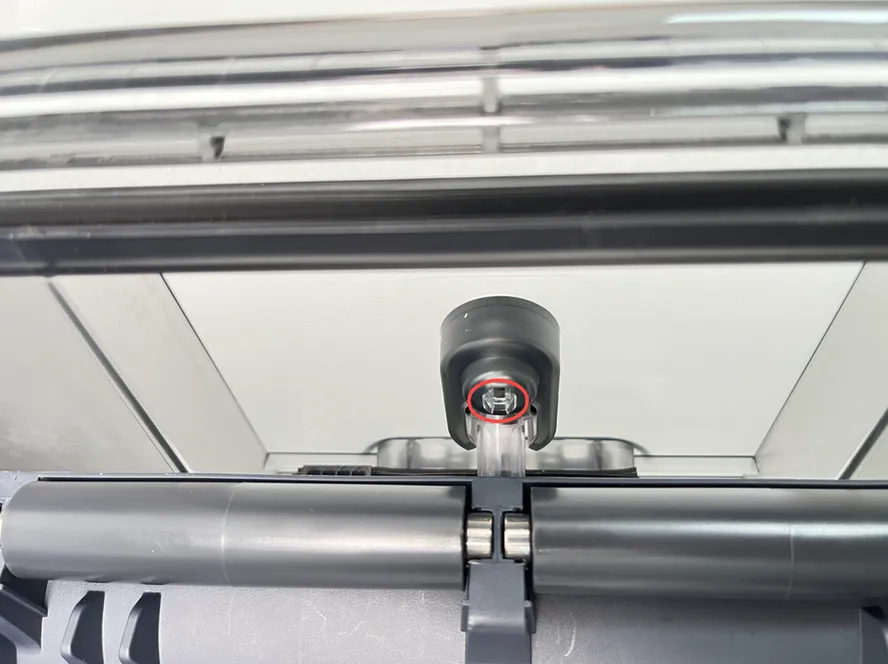

Tryk PTFE-slangens udløserknap tilbage i huset i følgende retning, sæt spændet jævnt ind i den tilsvarende rille, og hold det sorte silikonehus fladt indlejret.

Trin 4 - Tilslut PTFE-slangen

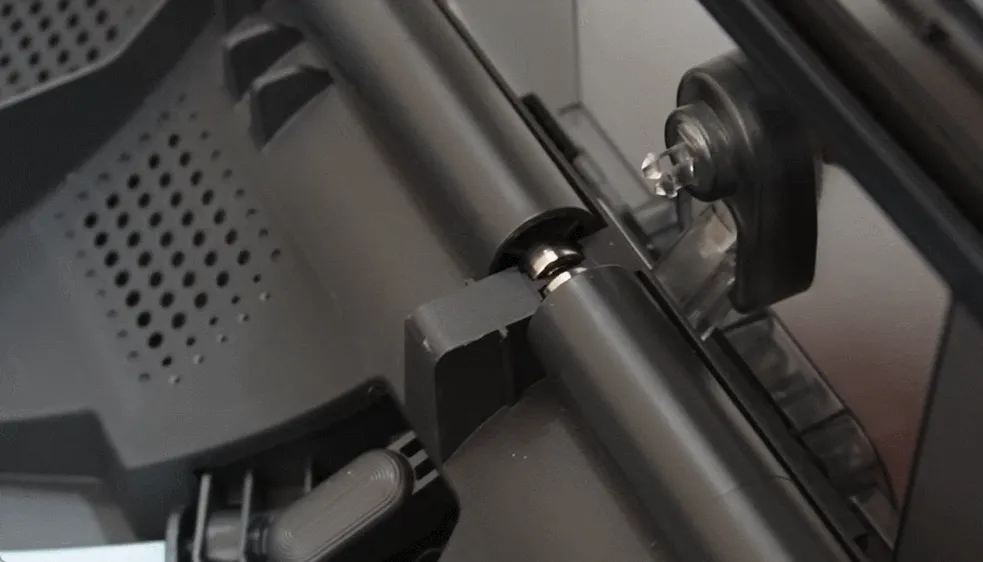

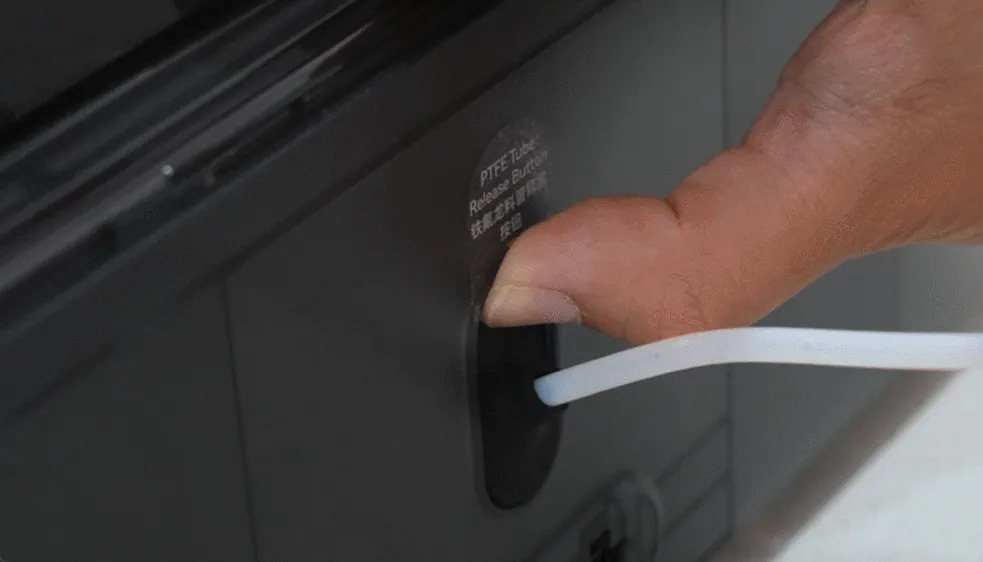

Kontrollér, at PTFE-slangens silikoneholder er justeret med filamenthullet i filament-hub-enheden, og skub PTFE-slangen ind bagfra på AMS 2 Pro. Træk efter monteringen i PTFE-slangen for at bekræfte, at den sidder fast.

AMS HT

Sæt ventilkablet i igen

Trin 1 - Fjern PTFE-slangen bag på AMS HT

Tryk på PTFE-slangens udløserknap bag på AMS HT for at frigøre stikket, og træk derefter PTFE-slangen ud.

Trin 2 - Fjern AMS HT-hovedrammen

Fjern først den drevne støtteaksel og den aktive støtteaksel fra materialebåsen. Vær forsigtig med lejerne i begge ender, når du fjerner lejebøsningerne.

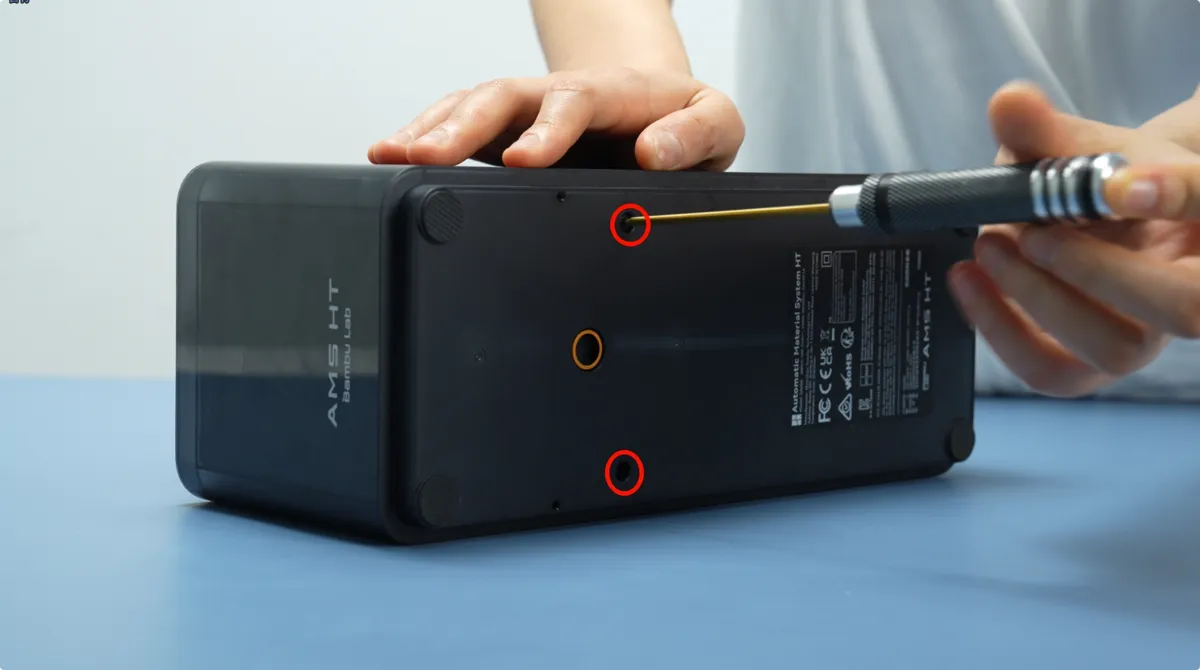

Fjern de to bundskruer (BT3×8).

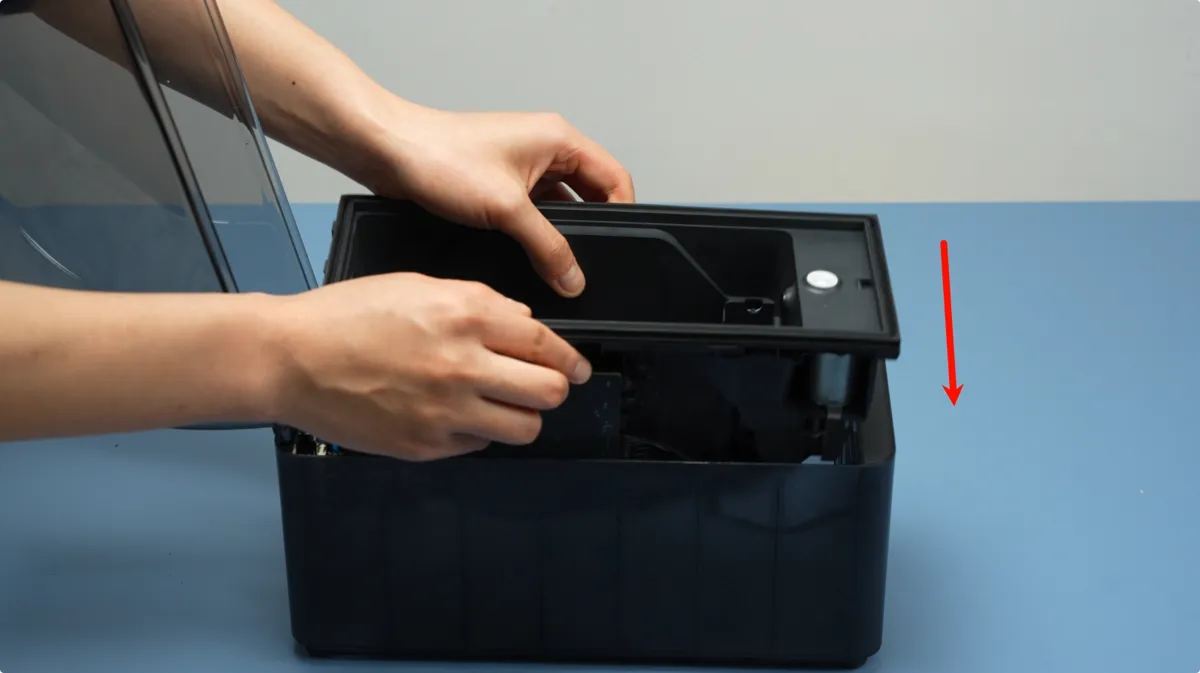

Løft langsomt hovedrammens samling opad.

Når spalten er åbnet, løftes hovedrammens samling. Bemærk: Der er tilsluttede kabler - undgå voldsom håndtering.

Frigør stikkets lås, og afbryd kablet til frontskærmen.

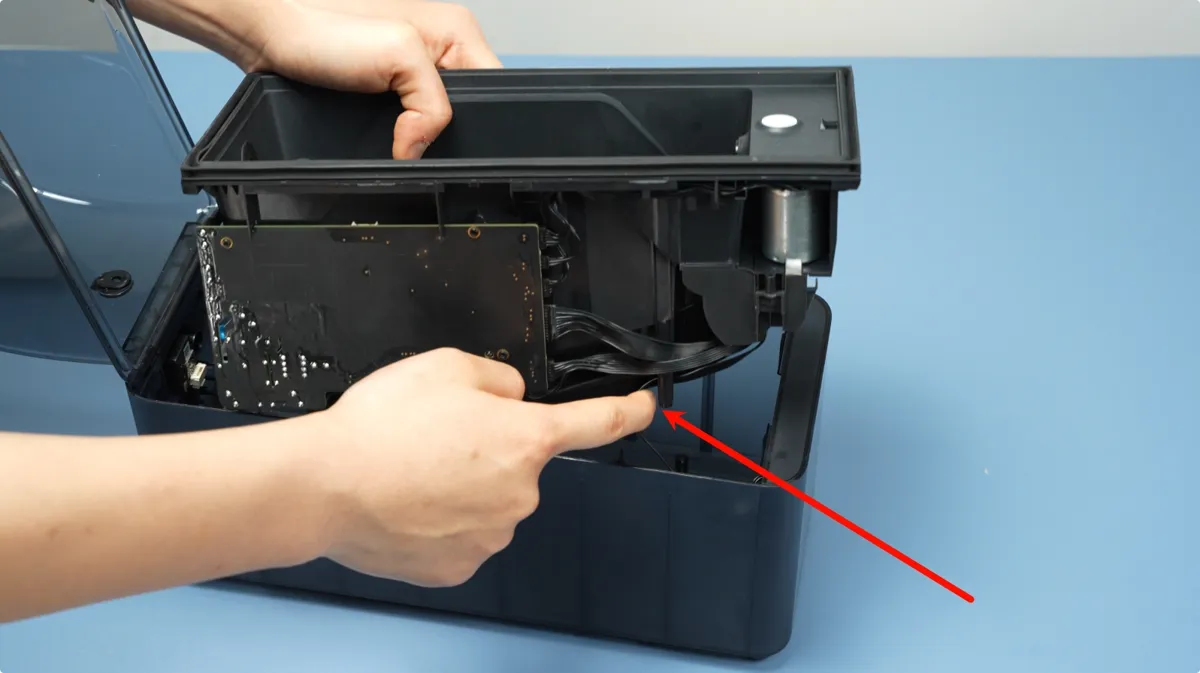

Afbryd derefter signal- og strømkablerne fra AMS HT-strømkortet.

Fjern kablet fra strømsokkel til bundkort. Tryk på oplåsningslåsen, og træk stikket ud, og løft hele AMS HT-hovedrammens samling ud.

Trin 3 - Sæt ventilkablerne på plads igen

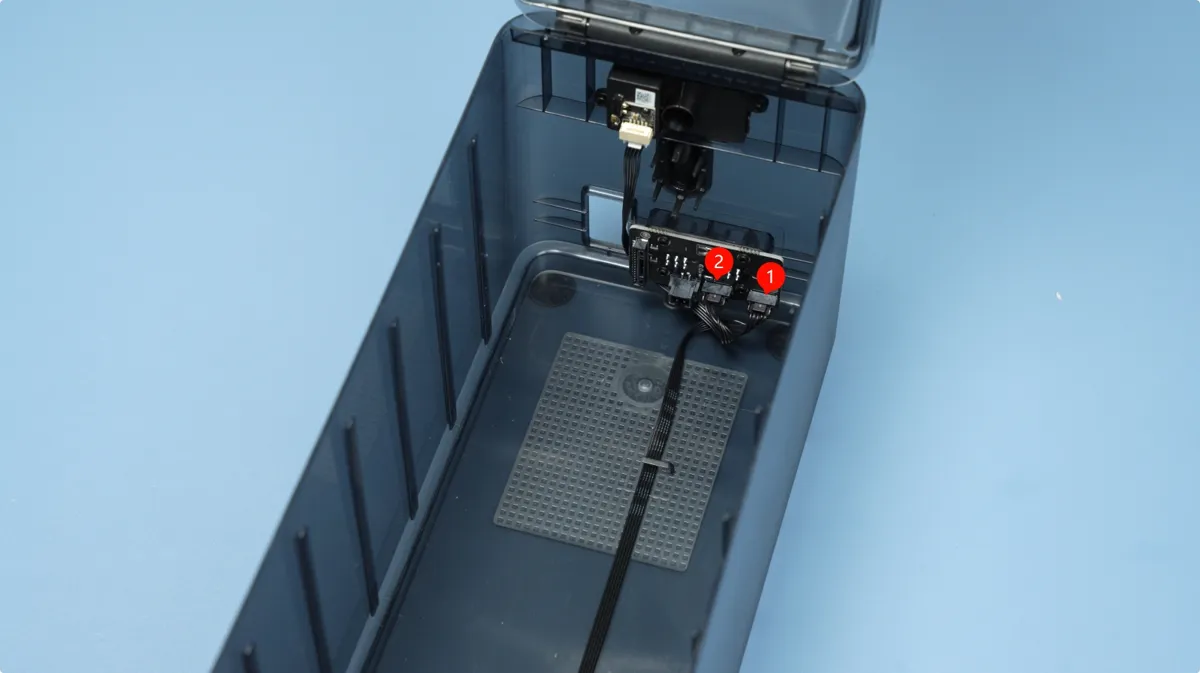

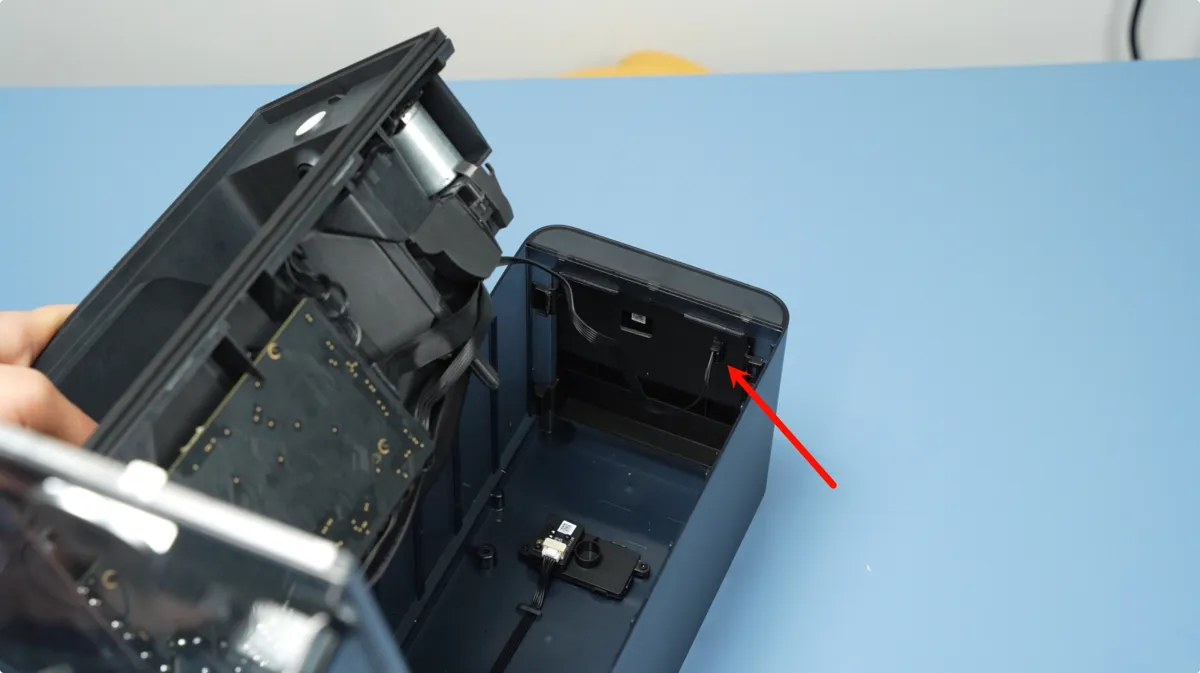

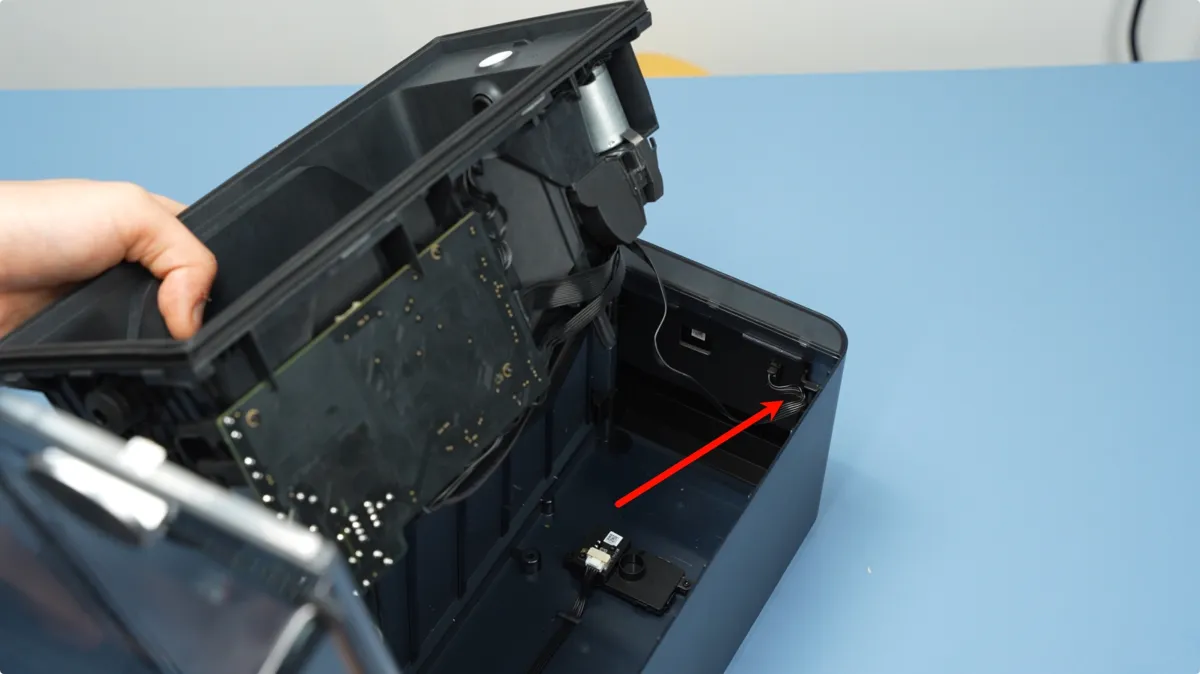

Sæt de to kabler, der er tilsluttet indsugnings- og udsugningsventilens samling, på plads igen (se billedet nedenfor).

Hvis det ikke løser problemet at sætte ventilkablerne på plads igen, skal du udskifte ventilsamlingen. Da kabelfejl er sjældne, kan du først udskifte ventilsamlingen alene uden at udskifte kablerne. Hvis problemet fortsætter, efter at ventilsamlingen er udskiftet, skal du også udskifte kablerne.

Udskift ventilsamlingen

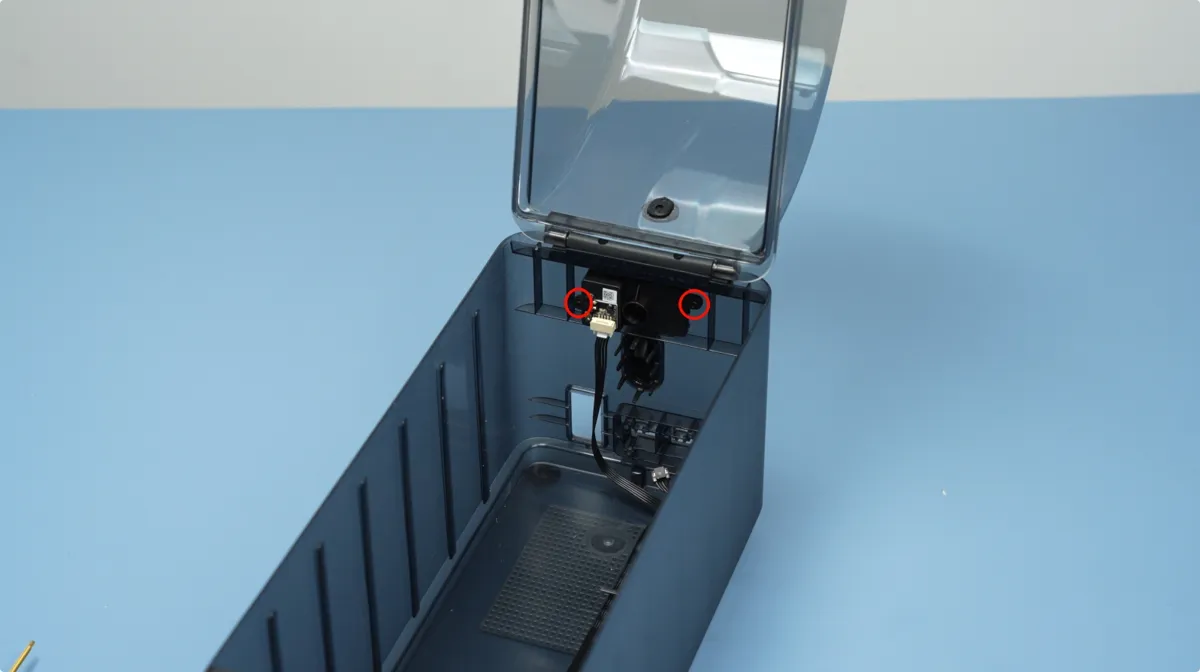

Trin 1 - Installér indsugningsenheden

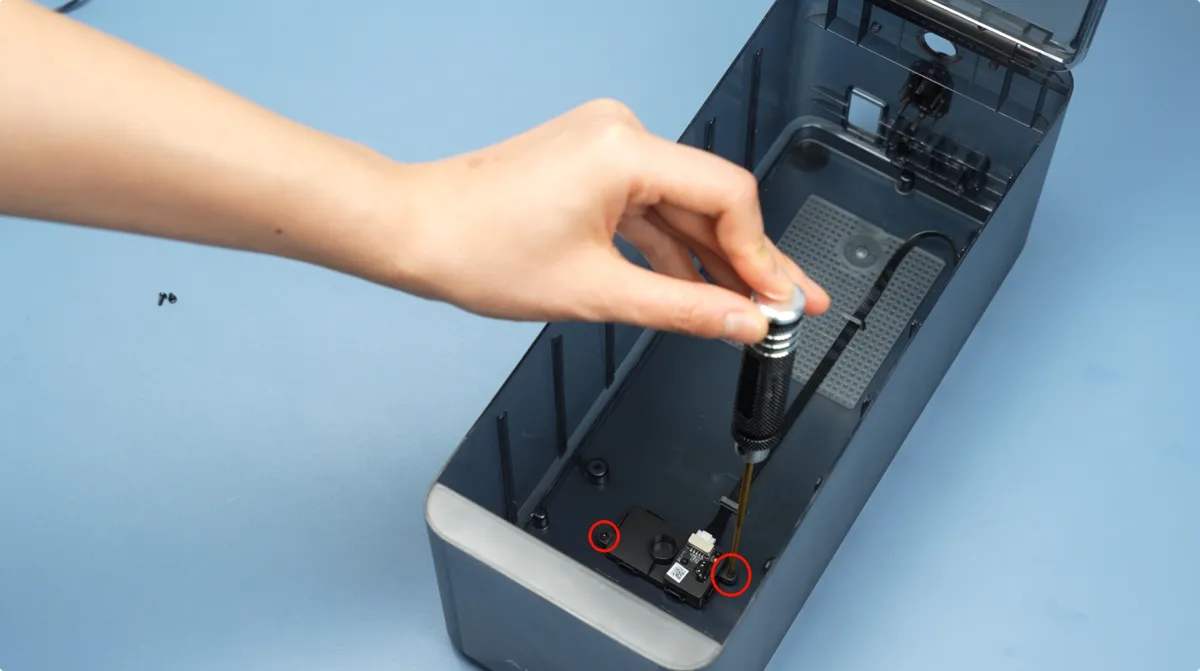

Bemærk: Skeln mellem korte og lange kabler. Korte kabler tilsluttes bagtil, og lange kabler tilsluttes i bunden. Fastgør hver enhed med to skruer (BT2×4).

Trin 2 - Installér AMS HT-hovedrammen

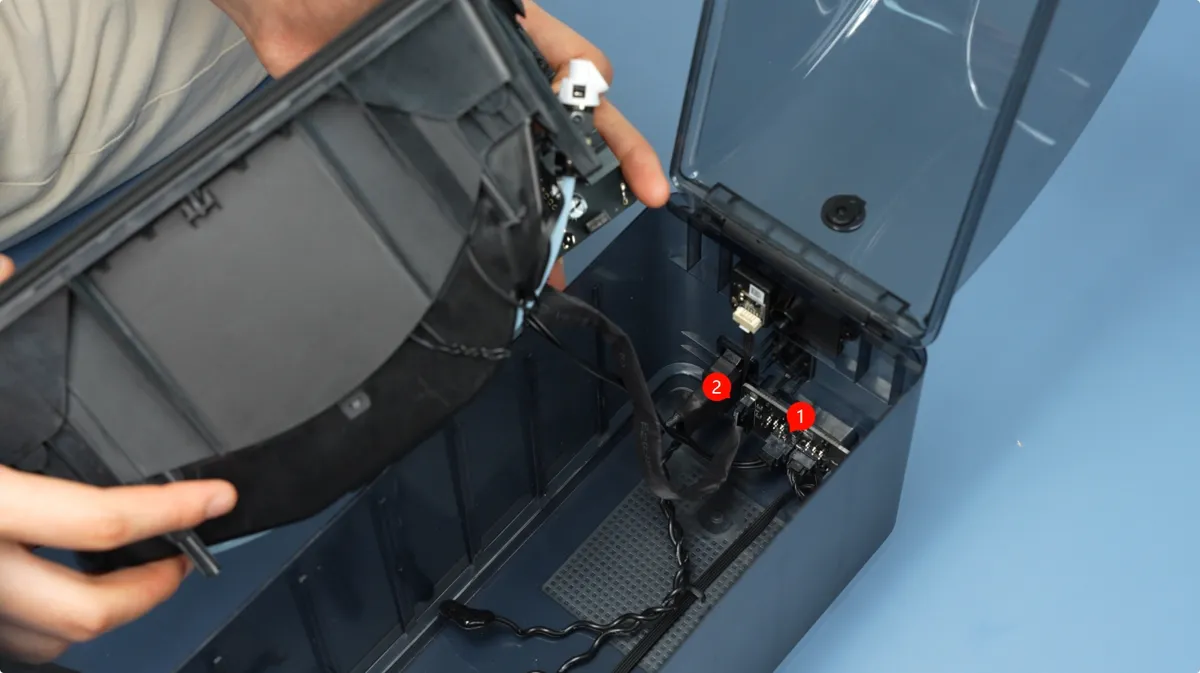

Tilslut de to kabler:

1. Kommunikationskabel til bundkort (14-pin).
2. Strømkabel til bundkort (2-pin).

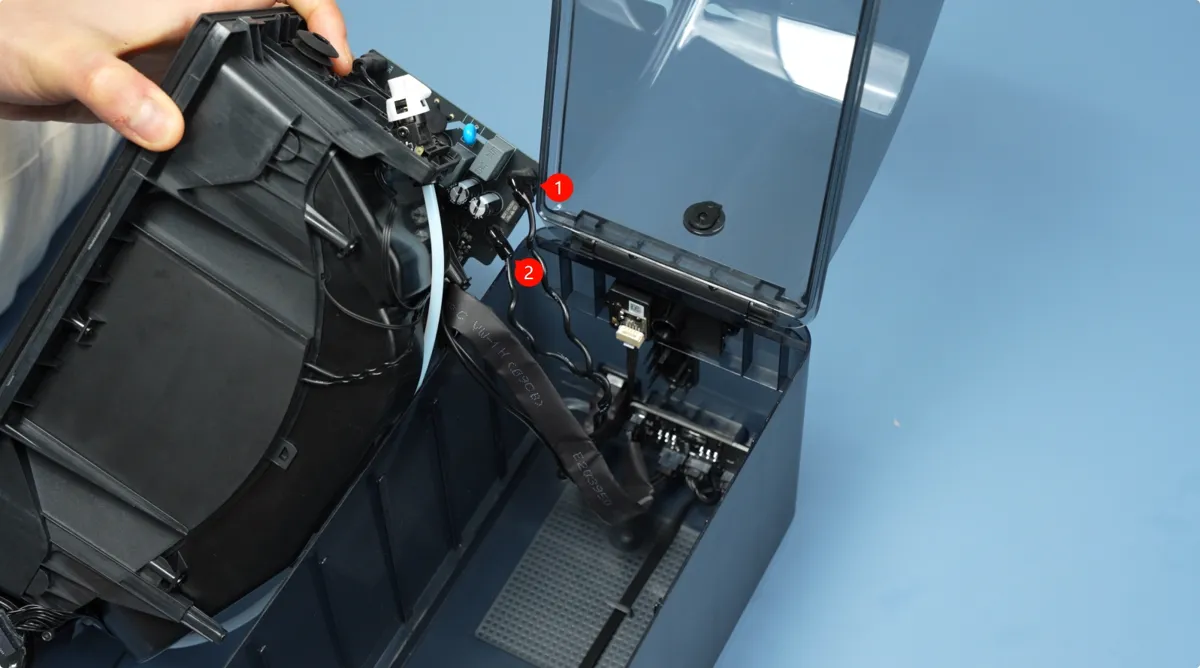

Tilslut strømsoklens kabel til bundkortet, og genmontér isoleringshylsteret.

Bemærk: Polariteten er ligegyldig her.

Tilslut kablet til frontskærmen, og fastgør det i kanalen.

Hægt de fremstående kabler med fingrene, og installér hovedrammen i bunddækslet.

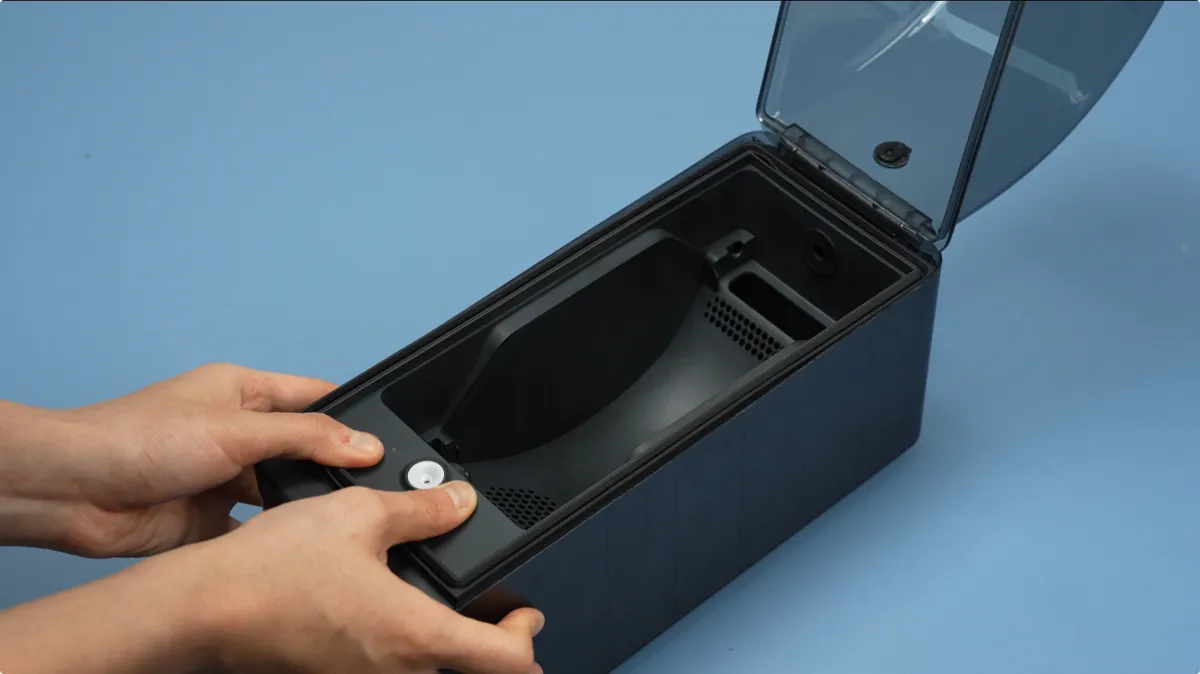

Sørg for, at hovedrammen sidder helt på plads, og fastgør den med to bundskruer (BT3×8).

Trin 3 - Installér den aktive og den drevne støtteaksel

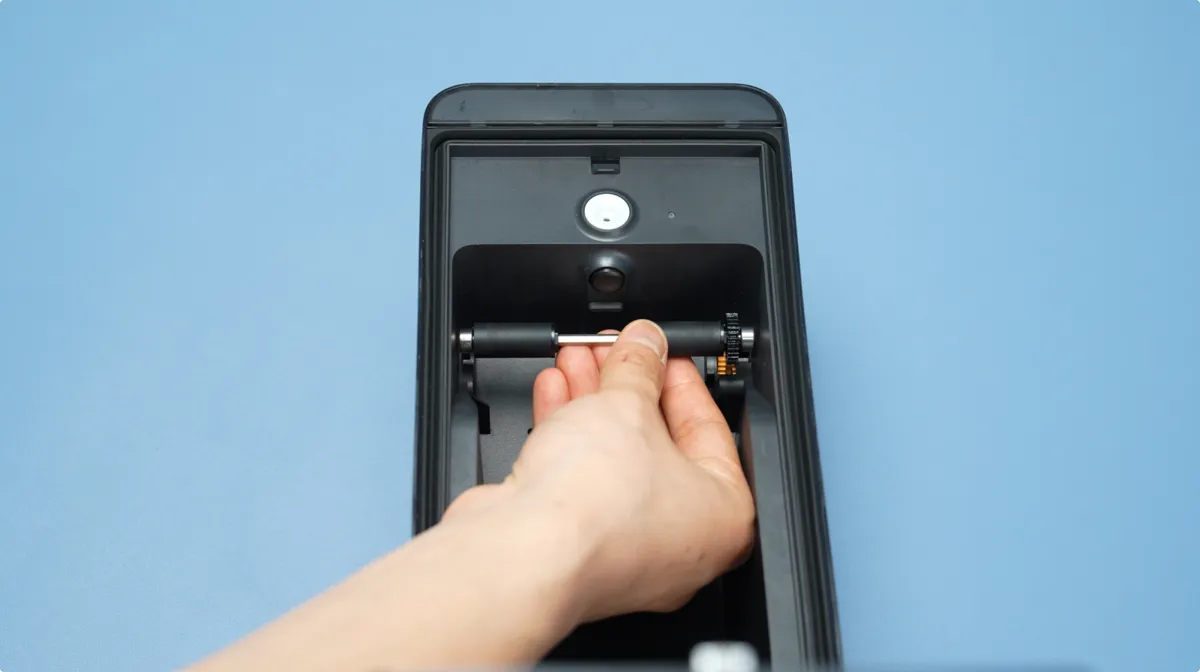

Tryk den aktive støtteaksel ind i den forreste bås, indtil den klikker. Justér det sorte tandhjul med det gule tandhjul inde i hovedrammen.

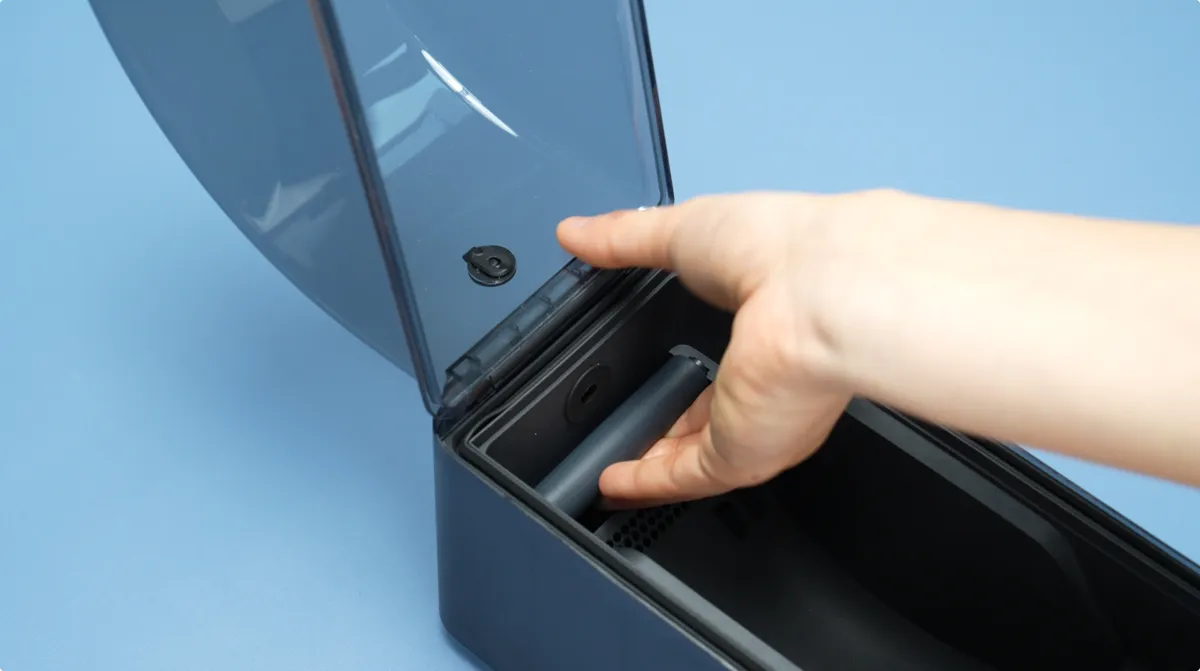

Tryk den drevne støtteaksel ind i hovedrammen, indtil den klikker.

Bemærk: Roter akslerne manuelt efter montering for at sikre jævn bevægelse.

Trin 4 - Sæt PTFE-slangen ind bag på AMS HT

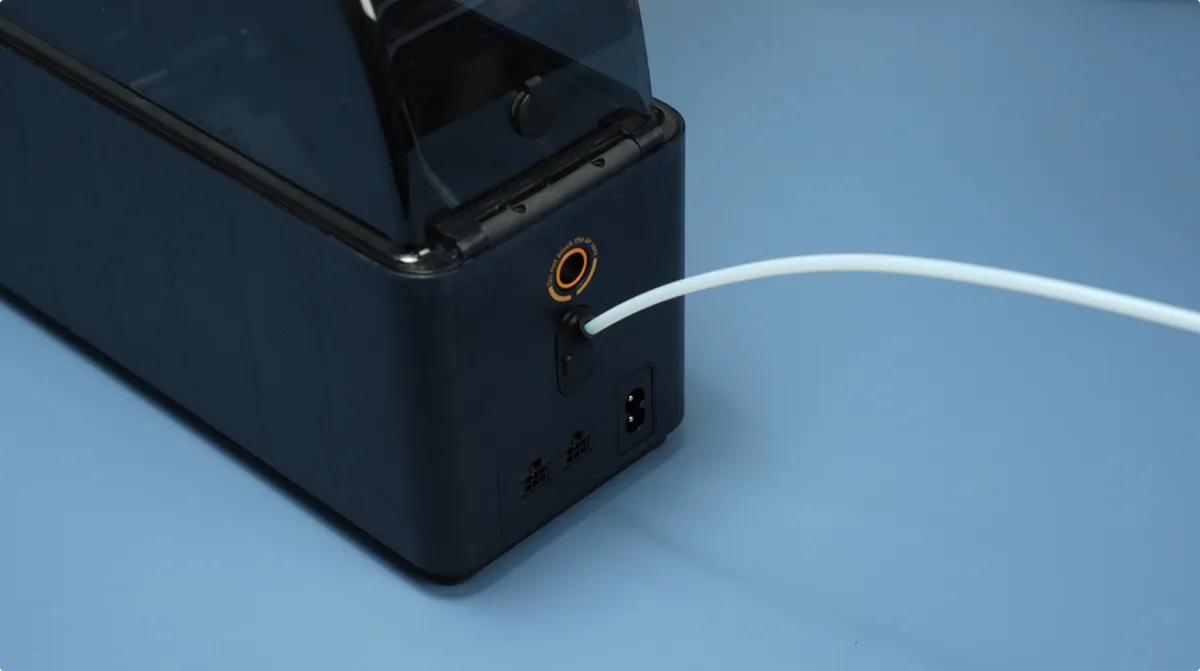

Skub PTFE-slangen ind bag på AMS HT. Træk forsigtigt i den for at bekræfte, at den sidder fast.
