HMS_0500-0400-0002-0033 Tilslut modulstikket.

Beskrivelse af problemet

Stikket til laser-/skæremodulet er ikke tilsluttet korrekt, og en 2D-opgave kan ikke startes.

Fejlfinding

Værktøj, udstyr og materialer

Ingen

Løsninger

Kontrollér, om stikket til laser-/skæremodulet er korrekt tilsluttet. Prøv at tilslutte det igen flere gange for at sikre en stabil forbindelse.

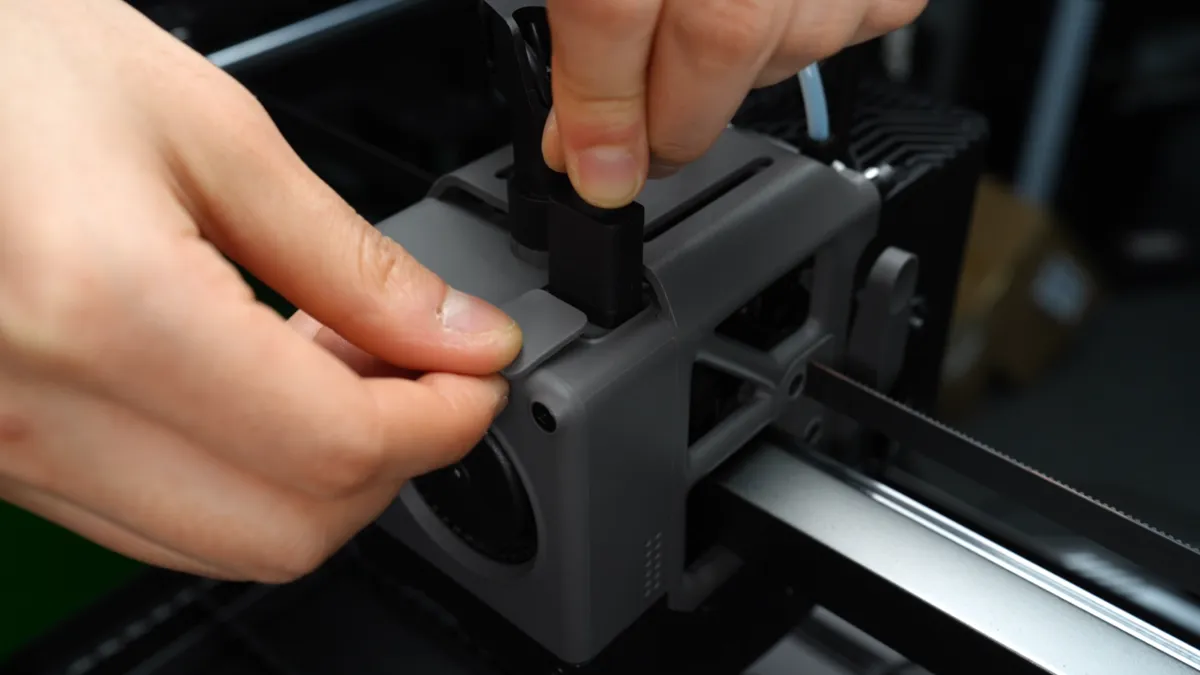

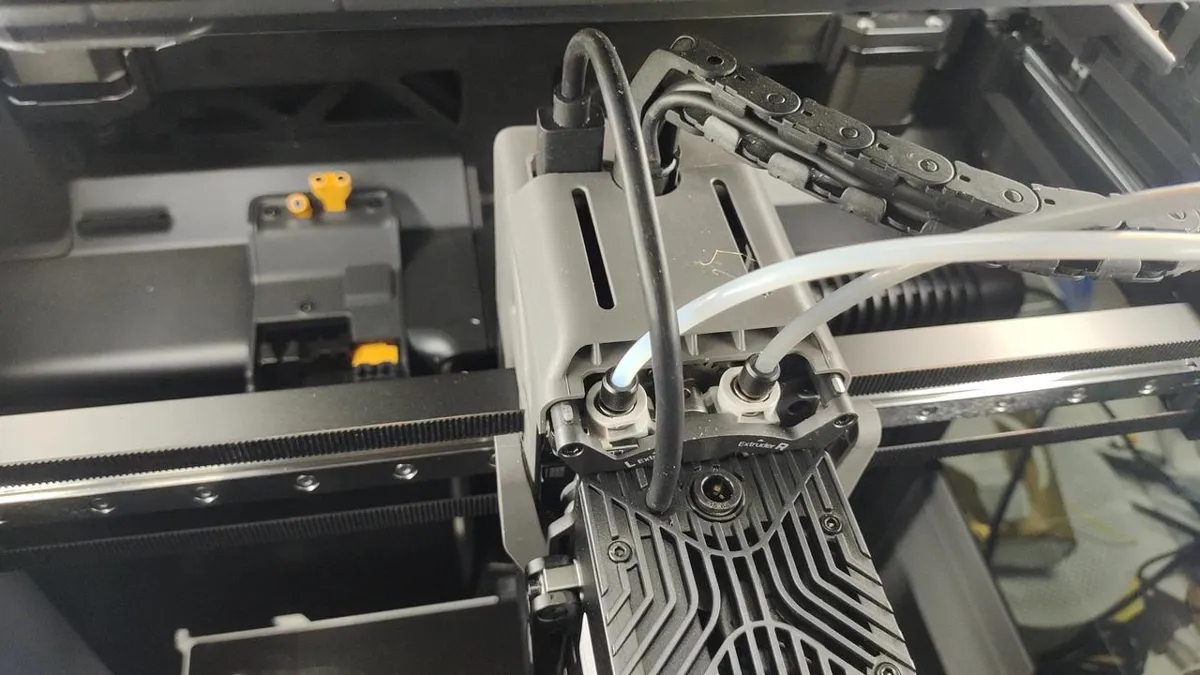

• Stik til lasermodul

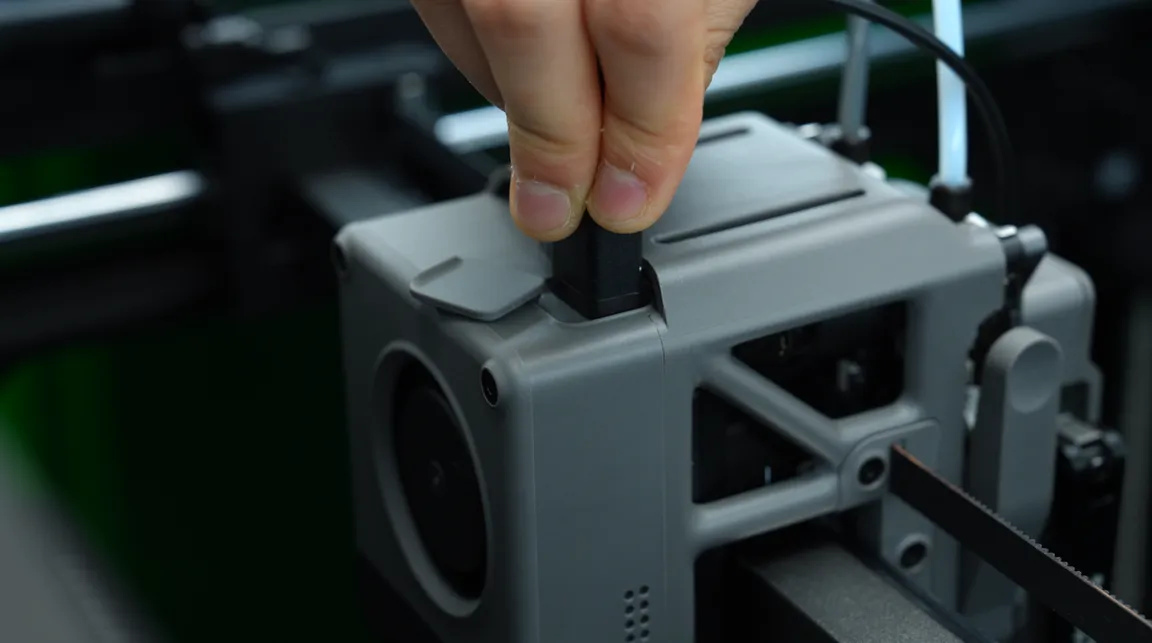

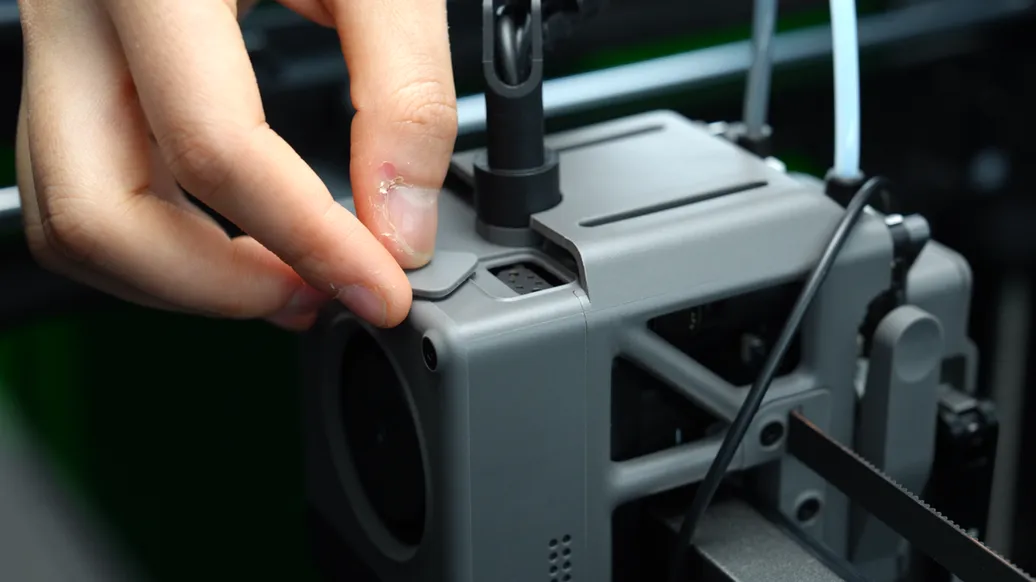

• Stik til skæremodul





Når der ikke er tilsluttet nogen moduler (lasermodul eller skæremodul), men fejlen fortsætter, kan du følge fejlfindingstrinene nedenfor:

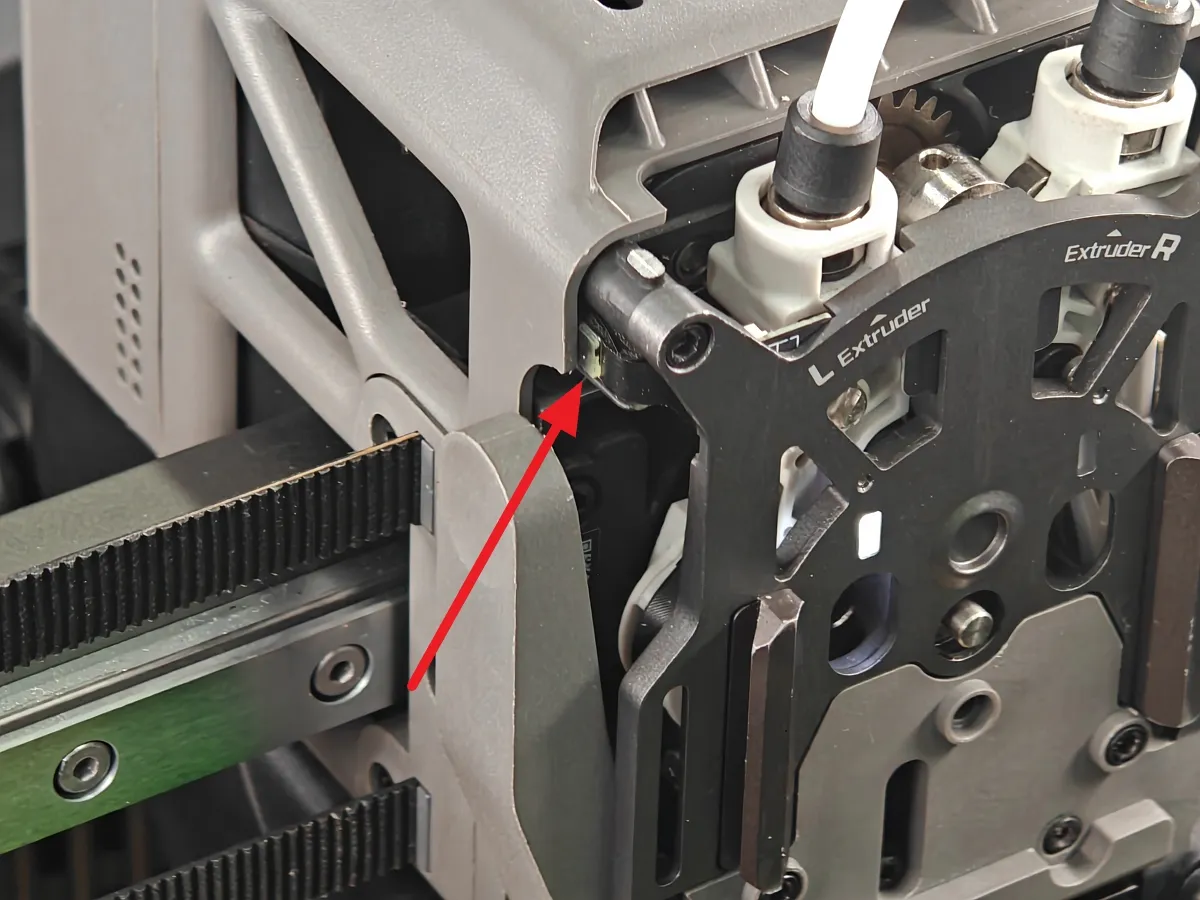

1. Når fejl-pop-uppen vises, vrik forsigtigt i fladkablet på siden for at se, om fejlen forsvinder.

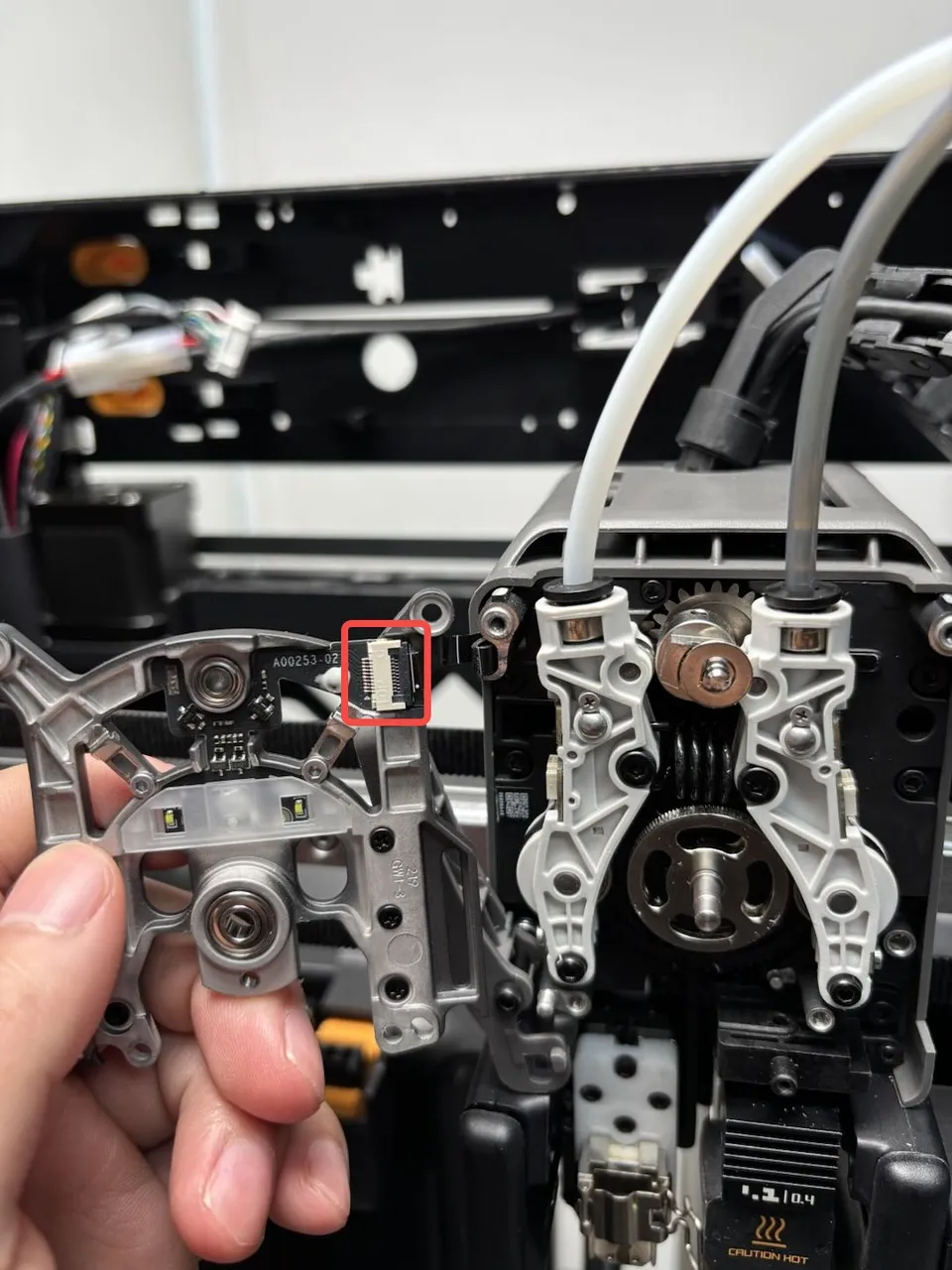

Forsvinder fejlen, sluk printeren, fjern ekstruderens frontdæksel, tilslut FPC-stikket på frontdækslet igen, saml de fjernede komponenter igen, og kontrollér, om fejlen fortsætter.

Udskift H2D Quick Change Tool-interface

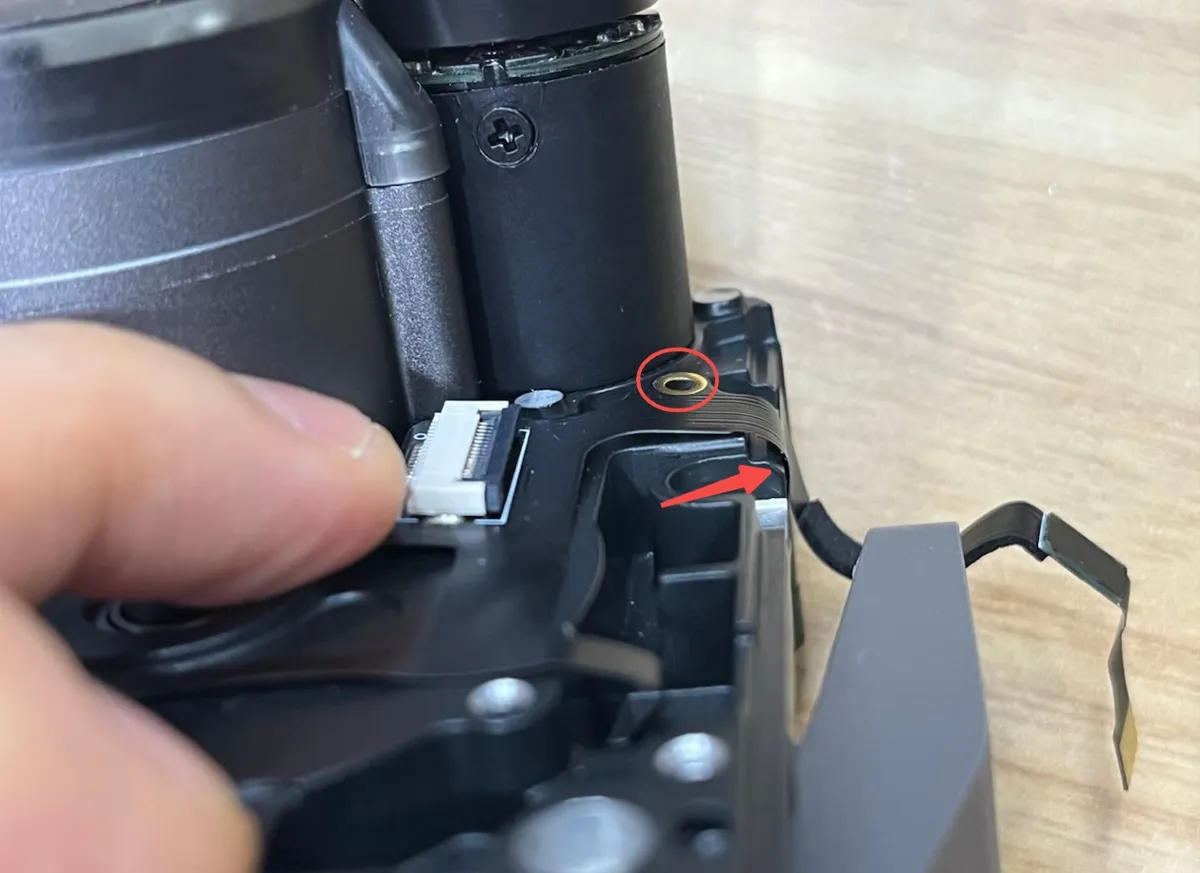

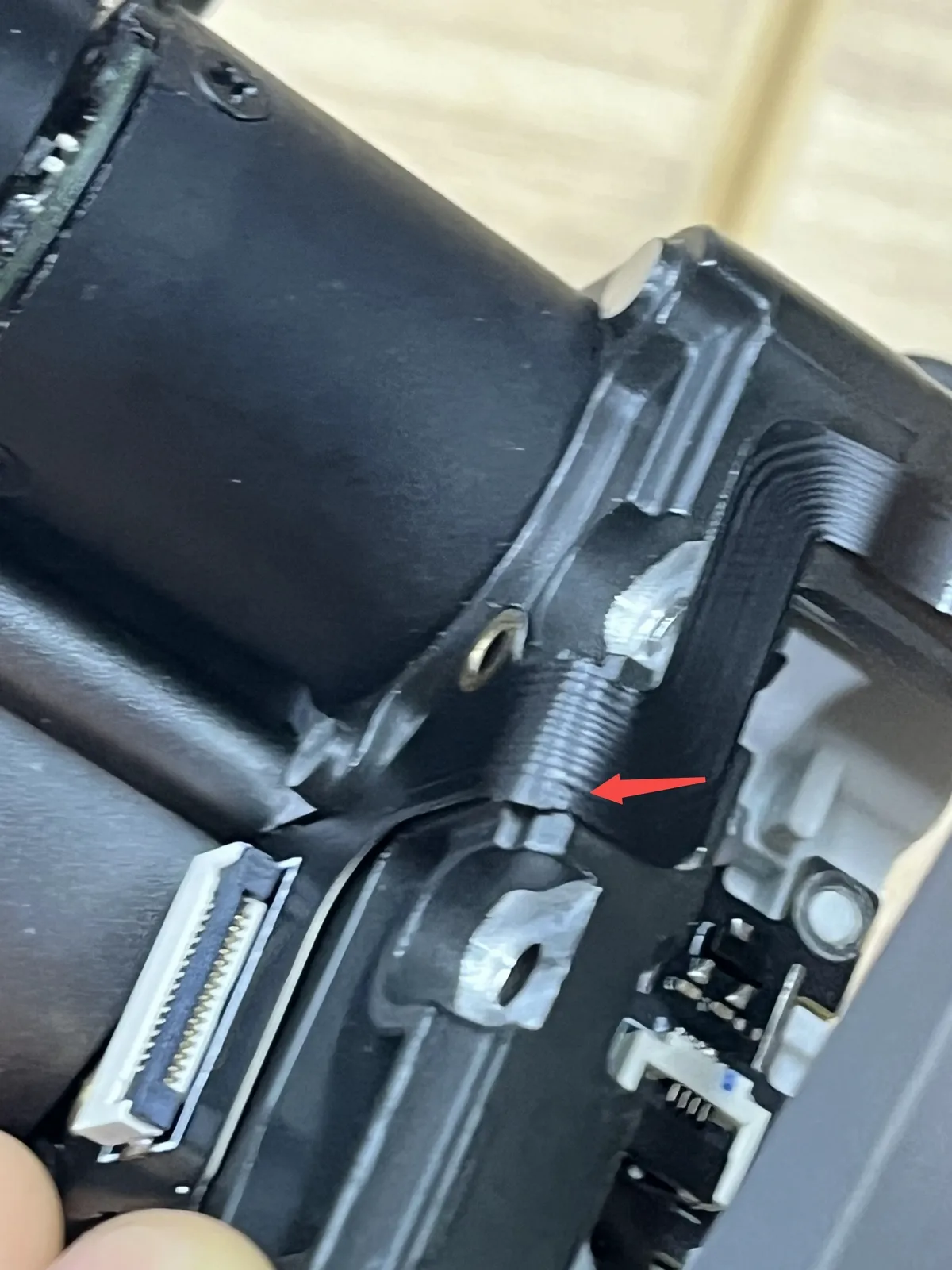

2. Hvis fejlen fortsætter, fjern ekstruderenheden og efterse kablet ved den viste pil for buler eller skader. Findes der skader eller buler, løsn skruen en halv omgang for at sikre, at fladkablet ikke presses mod metalrammen. Har metalrammen skarpe kanter, læg et lille stykke isoleringstape mellem kablet og rammen.

   Guide til af- og påmontering af H2D-ekstruderenhed
