Kamera på laserskærer: præcis placering og overblik

Et kamera i laserskæreren er den slags funktion man ikke forstår værdien af, før man har prøvet den, og derefter ikke vil undvære. I stedet for at måle, gætte og køre framing igen og igen, ser du simpelthen dit design ligge oven på et livebillede af bedden og trækker det præcis derhen hvor det skal brændes. Her er hvad et kamera kan, hvordan det sættes op i LightBurn, og hvad du skal være opmærksom på.

Det bruger du kameraet til

• Præcis placering: Læg et emne, for eksempel et skærebræt eller en færdigdrejet skål, hvor som helst på bedden, og placér graveringen præcist på emnet ud fra kamerabilledet. Ingen opmåling, ingen prøvekørsler.
• Udnyt restmateriale: Se hullerne i en allerede brugt plade og læg nye emner ind imellem de gamle snit. Det sparer overraskende meget materiale over et år.
• Genoptag og efterbearbejd: Læg et tidligere skåret emne tilbage og ram samme position, for eksempel til en ekstra gravering.
• Overvågning: Hold øje med jobbet uden at stå bøjet over lågen. Husk dog at et kamera aldrig erstatter fysisk opsyn, jf. sikkerhedsguiden.

Indbygget eller eftermonteret?

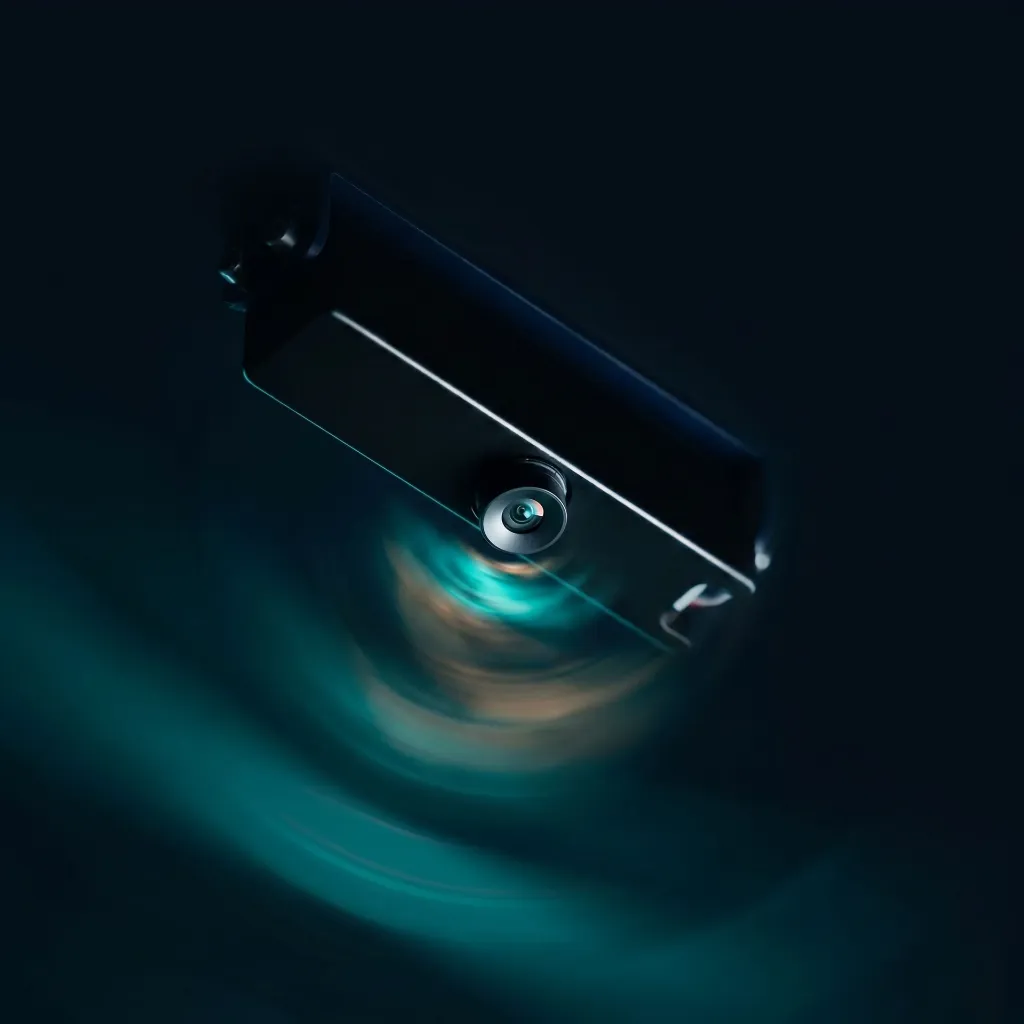

Kameraer findes i to udgaver: indbyggede kameraer, der sidder fast i kabinettets loft og er tænkt ind i maskinen fra fabrikken, og eftermonterede USB-kameraer, der klæbes op under låget og kalibreres manuelt. Eftermontering virker, men kræver at kameraet sidder urokkeligt fast og genkalibreres hvis låget flytter sig. I THOR-serien er et 4K-kamera indbygget fra fabrikken og spiller direkte sammen med LightBurn, så du får placeringspræcisionen uden selv at skulle bygge løsningen.

Kalibrering i LightBurn

LightBurn har indbygget kameraunderstøttelse, og opsætningen består af to engangs-kalibreringer:

1. Lens Calibration: Guiden viser et cirkelmønster, som du printer og holder foran kameraet i forskellige positioner. LightBurn lærer på den måde kameralinsens forvrængning at kende og retter billedet op, så bedden vises uden fiskeøje-effekt.
2. Camera Alignment: Maskinen graverer fire markører på et stykke pap eller plade, som du derefter klikker på i kamerabilledet. Nu ved LightBurn præcis hvordan billedet mapper til maskinens koordinater.

Efter kalibreringen henter du et frisk billede med Update Overlay i Camera Control-panelet, og designet kan trækkes på plads direkte oven på billedet af dit emne.

Godt at vide i praksis

• Parallakse ved tykke emner: Kalibreringen gælder ved beddens/kalibreringspladens højde. Graverer du oven på et højt emne, forskydes billedet en anelse, jo tættere emnet er på kameraet. Lav en lille prøvegravering ved kritisk placering på høje emner.
• Genkalibrér ved ændringer: Flytter kameraet sig bare få millimeter, eller skifter du linse med anden fokushøjde, skal alignment køres igen.
• Lys betyder noget: Et jævnt oplyst kabinet giver et bedre kamerabillede og mere præcis placering.
• Kombinér med framing: Ved dyre emner: placér med kameraet, og kør alligevel en hurtig Frame som sidste kontrol, før du trykker start.
