Du har købt eller overvejer at købe en CO2 laserskærer. Næste spørgsmål er altid det samme: hvad gør vi ved røgen? Det her er den praktiske guide til at få udsugningen rigtigt sat op, så du arbejder sikkert, skåner din maskine og undgår de fejl vi ser dagligt hos kunder.
Vi går igennem luftmængde, valg mellem udblæsning og recirkulering, filter, rørføring, typiske fejl og de regler du skal forholde dig til i Danmark.
Derfor er ordentlig udsugning den vigtigste del af opsætningen
Når laseren rammer træ, akryl, MDF eller læder, frigives fine partikler og flygtige organiske forbindelser (VOC). Røgen er sundhedsskadelig ved indånding, den sætter sig i rummet, og ikke mindst sætter den sig i din maskine. Harpiks og sod på linse og spejle giver dårligere skærekvalitet, kortere levetid på laserrøret og i sidste ende en ødelagt optik.
Ordentlig udsugning beskytter tre ting på én gang: din sundhed, dit arbejdsmiljø og din investering i maskinen.
Udblæsning eller recirkulering, hvad skal du vælge?
Der er to grundlæggende løsninger. Den ene fører røgen ud af bygningen via et rør. Den anden renser luften gennem filtre og sender den tilbage ind i rummet.
Udblæsning gennem væg eller tag:
- Simpelt, billigt og virker altid.
- Du skal bruge en kraftig kanalblæser, et rør og et udblæsningsgitter.
- Kræver at du må lave et hul i ydervæg eller tag.
- Ingen filtre at skifte.
Recirkulering med filter:
- Til rum hvor du ikke kan blæse ud (lejemål, etage, fredede bygninger).
- Kræver pre-filter, HEPA og aktivkul i en samlet serie.
- Filtre skal skiftes løbende, hvilket koster 1.500 til 5.000 kr om året.
- Mætning af aktivkul betyder at lugt slipper igennem før du opdager det.
Vores anbefaling: blæs ud hvis du overhovedet kan. Recirkulering er en nødløsning, ikke et første valg.
Beregning af luftmængde i m3 per time
De forskellige laserproducenter angiver kravet enten i m3/t (kubikmeter i timen) eller i CFM (cubic feet per minute). 1 CFM svarer til 1,7 m3/t. Tommelfingerreglerne ser sådan her ud:
- 50W med 600 x 400 mm bord: 500 til 700 m3/t.
- 80W til 100W med 1000 x 700mm bord: 700 til 1200 m3/t.
- 130W til 150W med 1400 x 900 mm bord: 1000 til 1500 m3/t.
Det er bruttotal. Læg 20 til 30% til som sikkerhedsmargin for rør, bøjninger og filtre der giver modstand. Undervurderer du behovet, ryger røgen ud af glughuller og frontlåge i stedet for ud af røret.
Aktivkul og HEPA, hvornår bruger du hvad?
De to filtertyper løser hver sin opgave og skal bruges sammen hvis du vælger recirkulering:
- HEPA filter fanger partikler. En H13 HEPA fanger 99,95% af partikler på 0,3 mikron eller større. Det er sod, røg og støv.
- Aktivkul filter fanger gasser og lugt. VOC bindes til kullets store overflade via adsorption. Det er den del der fjerner lugten af brændt træ og akryl.
Rækkefølgen er vigtig. Luften skal først gennem en pre-filter (groft støv), så HEPA (fine partikler), og til sidst aktivkul (gas og lugt). Modsat rækkefølge slider kullet hurtigere og giver dårligere filtrering.
Ved udblæsning direkte ud af bygningen behøver du ikke filtre. Røgen fortyndes i det fri.
Rørføring, diameter og længde
Rør virker uskyldige, men de er den mest oversete årsag til dårlig udsugning. Jo længere rør, jo flere bøjninger, jo mere modstand. Resultatet er at din blæser leverer mindre luft end producenten lovede.
Praktiske regler:
- Brug mindst 100 mm rør. Mindre er altid for småt.
- Hold total rørlængde under 6 meter hvis du kan.
- Maksimalt to 90 graders bøjninger. Hver bøjning svarer til 3 til 4 meter ekstra rørlængde i modstand.
- Foretræk glatte rør (stålrør eller PVC) frem for fleksibelt spiralrør. Flexrør giver op til dobbelt så meget modstand.
- Alle samlinger skal være tætte. Brug tape eller silikone, og test med en røgtest.
- Jo kortere det bløde rør er mellem maskinen og det faste rør, jo bedre.
Placering af laser i forhold til udsugning
Placér maskinen så tæt på udblæsningspunktet som muligt. Hver meter koster luftmængde. Sørg også for at der er frisk luft ind i rummet, ellers skaber udsugningen undertryk og kæmper mod sig selv. En spalteåbning under døren eller et friskluft-ventil er ofte nok.
Lad aldrig udblæsningen sidde tæt på et vinduesåbning, en ventilationsindtag eller et område hvor folk går forbi. Røgen skal væk, ikke tilbage.
Vedligehold af filter og blæser
- Pre-filter: Skift eller rens hver 1 til 3 måneder ved normal brug.
- HEPA: Skift typisk hvert 12. måned, eller når differenstrykket stiger markant.
- Aktivkul: Skift når du kan lugte brændt i udblæsningen, eller når manualen angiver det. Typisk 3 til 12 måneder.
- Blæser: Tjek lejer og hjul årligt. Afblæs sod af huset, og lyt efter ulyde.
- Rør: Efterse for sod-aflejring en gang om året. Lange vandrette stræk skal renses, ellers falder luftmængden over tid.
Typiske fejl vi ser hos kunder
- For lille blæser. Folk kigger på prisen, ikke på m3/t kurven.
- For smalt rør. 80 mm er næsten altid for lidt på en seriøs laser.
- Fleksibelt spiralrør over lange stræk. Det halverer effekten.
- Utætte samlinger der suger kold luft ind i stedet for røg ud af maskinen.
- Ingen friskluft-tilgang til rummet, så udsugningen kæmper mod undertryk.
- Aktivkul der aldrig er blevet skiftet. Kunden tror det stadig virker, fordi partiklerne fanges af HEPA, men lugten og VOC slipper igennem.
- Maskinen står åben mens man arbejder. Selv med god udsugning er det ikke sikkert.
Dansk lovgivning og Arbejdstilsynets krav
Arbejdstilsynet kræver procesudsugning ved arbejde der udvikler sundhedsskadelig røg, støv eller gasser. Laserskæring af organiske materialer falder ind under det. I praksis betyder det:
- Røgen skal fanges så tæt på kilden som muligt (lukket kabinet tæller).
- Luften i indåndingszonen må ikke være sundhedsskadelig.
- Der skal være brugsanvisning på maskinen med information om risici.
- For skoler og virksomheder gælder desuden krav om APV og oplæring.
Substitutionsprincippet gælder også. Kan du bruge et mindre farligt materiale (rent træ i stedet for MDF, ægte læder i stedet for kunstlæder) skal du det.
Skal du have hjælp til opsætningen?
Vi hjælper jævnligt kunder med at dimensionere udsugning til deres nye laser. Har du spørgsmål til din konkrete opsætning, så skriv til os på [email protected] eller kig forbi vores CO2 laserskærere. Har du brug for en konkret laserskærer-anbefaling, kan du også se hele vores sortiment af CO2 laserskærere.
Relaterede guides: wattage-guiden, CO2 laserskærer FAQ, og laserskærere til skoler.
Ofte stillede spørgsmål om laserskærer udsugning
Hvor meget luft skal en CO2 laserskærer bruge i timen?
Det afhænger af effekt og arbejdsflade. Som tommelfingerregel bruger en 50W maskine med 600 x 400 mm bord typisk 500 til 700 m3/t, en 100W maskine med 100x70 cm bord typisk 700 til 1200 m3/t, og en 150W maskine med 1400 x 900 mm bord typisk 1000 til 1500 m3/t. Tjek altid producentens datablad. Vores Thor 60, Thor 100 og Thor 140 har konkrete tal i manualen.
Kan jeg bruge en almindelig køkkenemhætte?

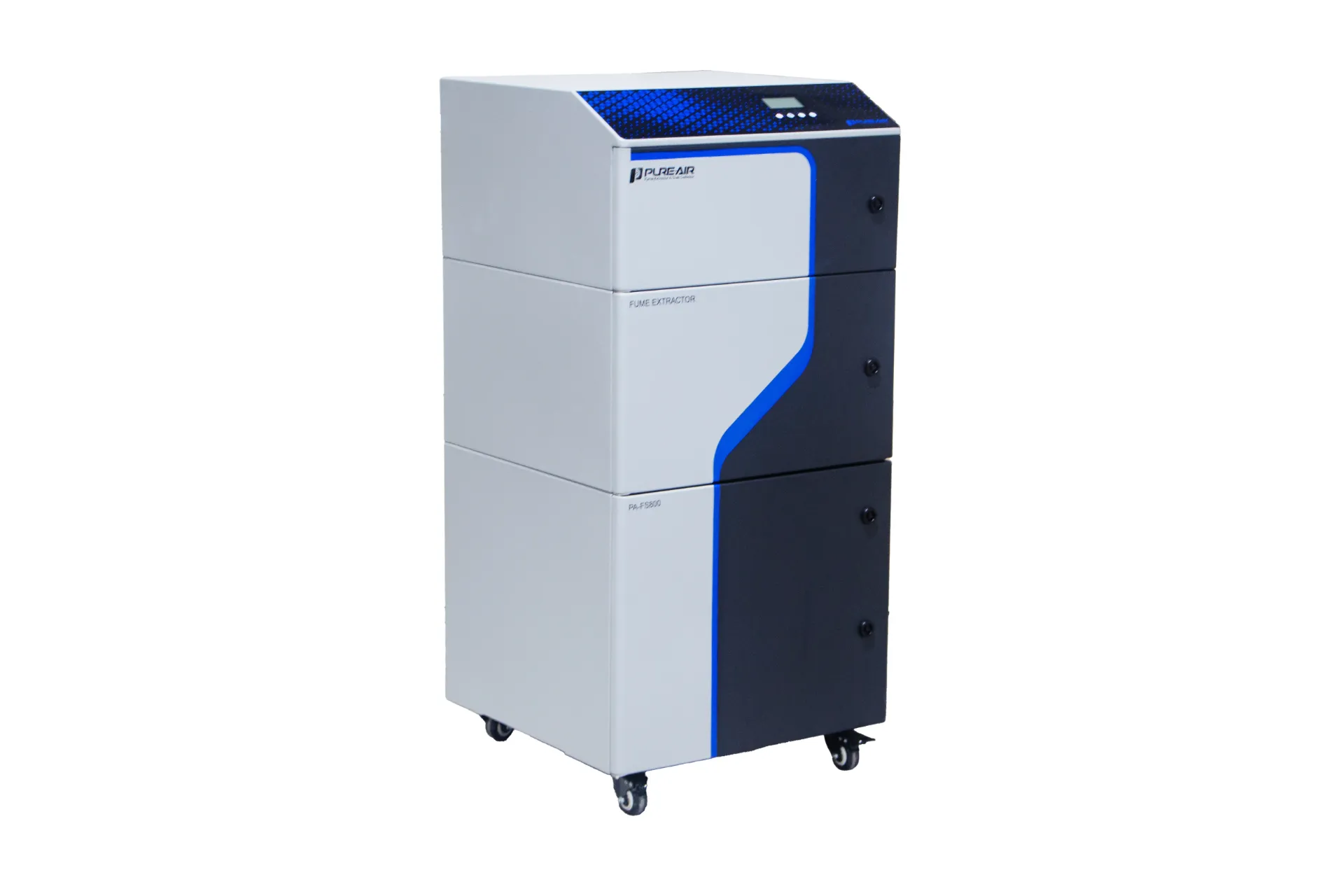

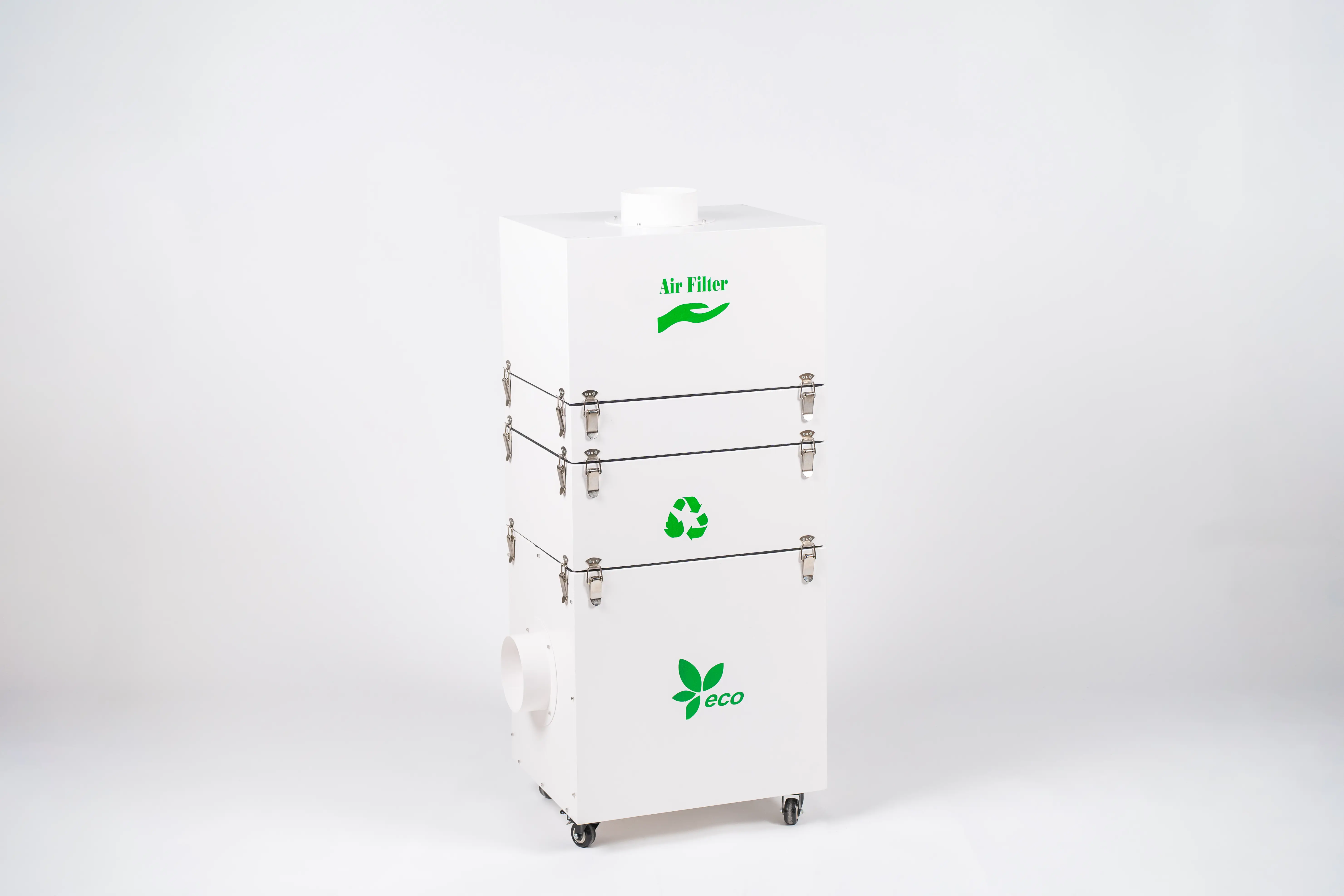

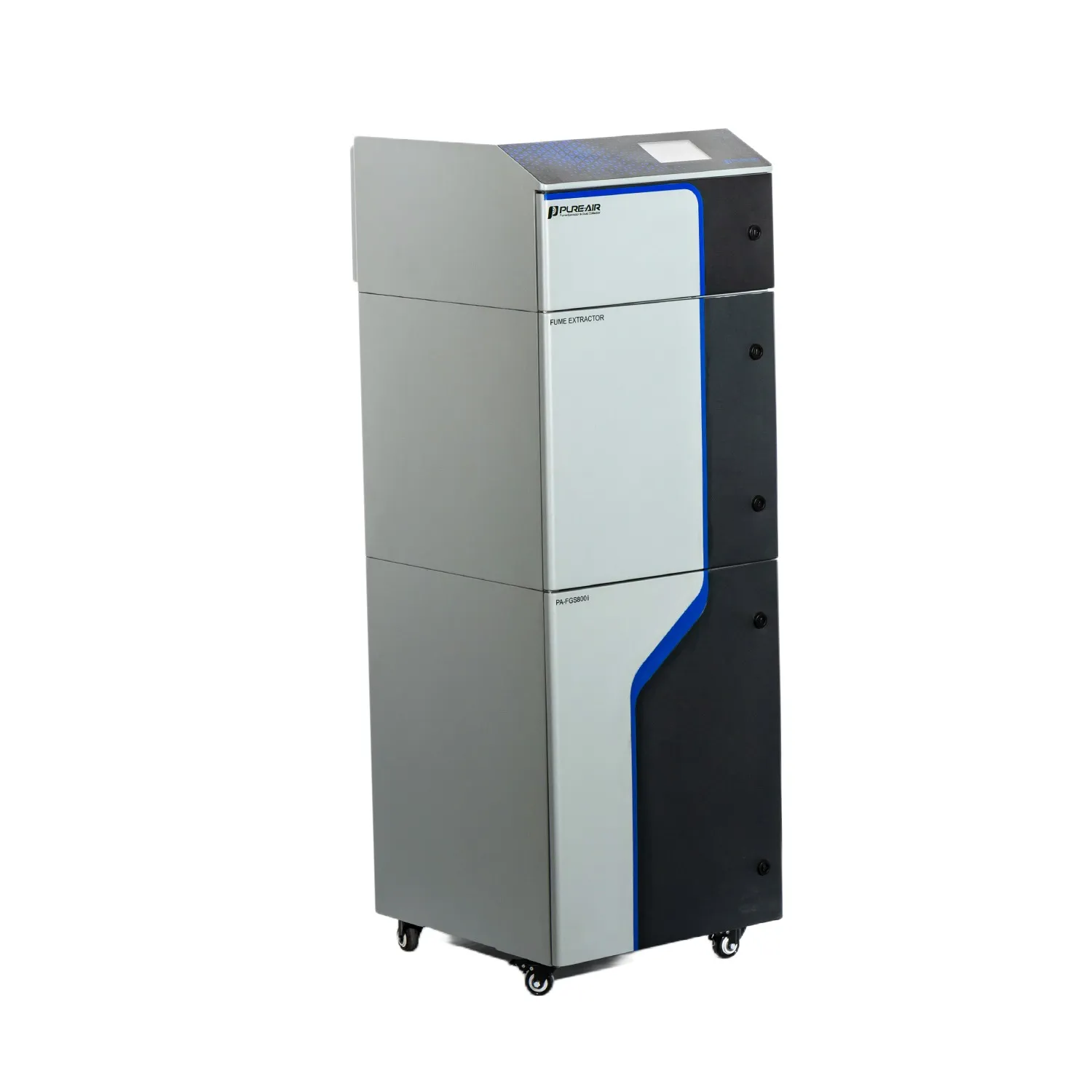

Nej. En køkkenemhætte er hverken designet til den statiske modstand i et lukket laserkabinet eller til partikler og VOC fra brændt træ og akryl. Du skal have en dedikeret kanalblæser eller en laser fume extractor med HEPA og aktivkul.
Skal jeg bruge aktivkul filter eller blæse ud?
Hvis du kan blæse ud gennem væg eller tag, så gør det. Det er det billigste, det virker altid, og du undgår at skifte filter. Aktivkul plus HEPA giver først mening når udblæsning ikke er en mulighed, f.eks. i en lejet lokale uden ventilationshul.
Hvor lang må røret være fra laser til udblæsning?
Hver 90 graders bøjning svarer til 3 til 4 meter ekstra rør i modstand. Prøv at holde total rørlængde under 6 meter og brug maksimalt to 90 graders bøjninger. Hvis du skal længere, så enten opdimensioner fra 100 mm til 125 eller 150 mm, eller sæt en kraftigere blæser på.
Er det lovligt at blæse laserrøg direkte ud i det fri?
Arbejdstilsynet kræver procesudsugning ved arbejde der udvikler sundhedsskadelig røg. Det betyder at røgen skal væk fra indåndingszonen. Om du må blæse ud af væggen direkte, afhænger af dit lokalplan og din kommune. I praksis er det næsten altid ok, men spørg kommunen hvis du er i tvivl eller sidder tæt på naboer.
Hvor ofte skal aktivkul filteret skiftes?
Det afhænger af brug og materiale. Skærer du meget MDF eller læder, er du ovre 3 til 4 måneder. Med let brug i akryl og tyndt træ kan et sæt kul holde 9 til 12 måneder. Skift når du kan lugte brændt lugt i udblæsningen eller når differenstrykket stiger markant.
Hvad koster en ordentlig udsugning?
En god kanalblæser til udblæsning koster mellem 1.500 og 4.000 kr. Rør, spjæld og tilbehør typisk 500 til 1.500 kr. En komplet fume extractor med HEPA og aktivt kul ligger på 8.000 til 25.000 kr alt efter kapacitet. Sammenlignet med prisen for en ødelagt maskine eller en arbejdsskade er det billigt.
Kan en laserskærer stå i samme rum som andre mennesker arbejder?
Ja, men kun hvis udsugningen er tæt og lukket kabinet kører med undertryk. Er maskinen åben, eller er røret ikke tæt, bør rummet være aflukket. Til skoler og makerspaces anbefaler vi aflukket laserlokale med dør og tydelig skiltning.
Hvorfor lugter min laser af brændt selv med udsugning?
Typisk en af fire ting: utæt rør, for lav luftmængde, mættet aktivt kulfilter, eller røgen bliver suget tilbage via ventilation eller undertryk i rummet. Start med at tjekke rørsamlinger med tape og mål luftmængden ved udblæsningspunktet.
Må jeg skære PVC med udsugning?
Nej. Aldrig. PVC afgiver saltsyre (HCl) når det rammes af laserstrålen. Det er ligeglad hvor god din udsugning er. HCl tærer optik, spejle, elektronik og dine lunger. Det gælder også kunstlæder med PVC coating og nogle typer skilte-plast. Er du i tvivl, så lad være.
